项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (6)基坑临边防护栏（C型） (7)楼梯扶手栏杆 (8)地沟盖板（B型） (10)地沟盖板（B型） (11)楼层盖板 (12)安全通道 (13)卸料钢平台 (14)灯架 (A型) (15)灯架(B型) (16)塔吊过道 (17)梯笼 (18)移动登高平台 (19)人字梯 (20)简易基坑登高梯 (21)脚手登高梯 (22)电箱防护棚 (23)木工圆锯 (24)电焊机防雨车 (25)砂轮机防护罩 (26)危险品仓库 (27)移动式消防架 (28)气瓶推车 (29)进出车辆冲洗设施 (30)防尘洒水车 (31)二级沉淀池 (32)隔音棚 (33)垃圾箱 (34)节电控制电箱（A型） (35)节电控制电箱（B 型） (36)节电控制电箱（C 型） (37)节电控制电箱（D 型） (38)说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。

（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (5)基坑临边防护栏（C型） (6)楼梯扶手栏杆 (7)地沟盖板（B型） (9)地沟盖板（B型） (10)楼层盖板 (11)安全通道 (12)卸料钢平台 (13)灯架 (A型) (14)灯架(B型) (15)塔吊过道 (16)梯笼 (17)移动登高平台 (18)人字梯 (19)简易基坑登高梯 (20)脚手登高梯 (21)电箱防护棚 (22)木工圆锯 (23)电焊机防雨车 (24)砂轮机防护罩 (25)危险品仓库 (26)移动式消防架 (27)气瓶推车 (28)进出车辆冲洗设施 (29)防尘洒水车 (30)二级沉淀池 (31)隔音棚 (32)垃圾箱............................................... 错误！未定义书签。

节电控制电箱（A型）. (33)节电控制电箱（B 型） (34)节电控制电箱（C 型） (35)节电控制电箱（D 型） (36)说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm，60度斜向布置。

（适用于900-1200以内宽度）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

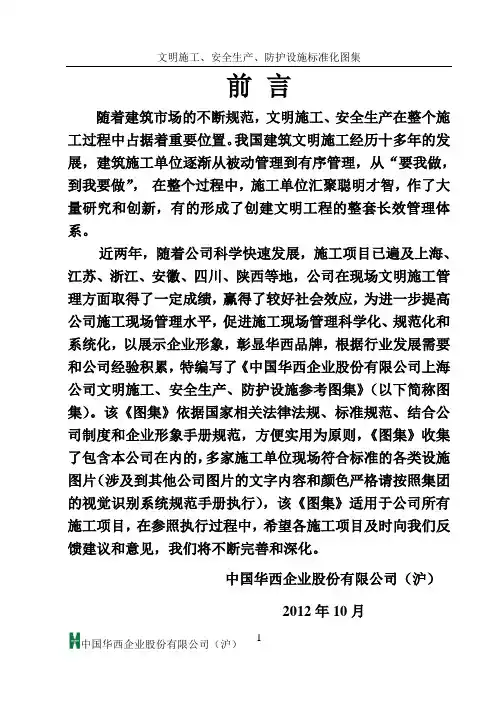

中国华西企业股份有限公司（沪）1前言随着建筑市场的不断规范，文明施工、安全生产在整个施工过程中占据着重要位置。

我国建筑文明施工经历十多年的发展，建筑施工单位逐渐从被动管理到有序管理，从“要我做，到我要做”，在整个过程中，施工单位汇聚聪明才智，作了大量研究和创新，有的形成了创建文明工程的整套长效管理体系。

近两年，随着公司科学快速发展，施工项目已遍及上海、江苏、浙江、安徽、四川、陕西等地，公司在现场文明施工管理方面取得了一定成绩，赢得了较好社会效应，为进一步提高公司施工现场管理水平，促进施工现场管理科学化、规范化和系统化，以展示企业形象，彰显华西品牌，根据行业发展需要和公司经验积累，特编写了《中国华西企业股份有限公司上海公司文明施工、安全生产、防护设施参考图集》（以下简称图集）。

该《图集》依据国家相关法律法规、标准规范、结合公司制度和企业形象手册规范，方便实用为原则，《图集》收集了包含本公司在内的，多家施工单位现场符合标准的各类设施图片（涉及到其他公司图片的文字内容和颜色严格请按照集团的视觉识别系统规范手册执行），该《图集》适用于公司所有施工项目，在参照执行过程中，希望各施工项目及时向我们反馈建议和意见，我们将不断完善和深化。

中国华西企业股份有限公司（沪）2012年10月中国华西企业股份有限公司（沪）2目录第一章：临时设施 (1)一、办公区 (1)二、宿舍 (3)三、食堂 (5)四、厕所、淋浴室 (7)五、其余临设图片展示 (10)第二章：安全防护 (13)一、落地式外脚手架 (13)二、悬挑式外脚手架 (15)三、悬挑式卸料平台 (17)四、临边防护 (18)五、电梯门安全门 (20)六、楼梯扶手栏杆 (21)七、预留洞口防护 (22)八、通道口临边防护 (24)九、施工电梯防护 (25)十、安全通道 (27)十一、安全防护棚 (30)第三章：文明施工 (33)一、场地平整 (33)二、环境保护 (35)三、材料堆放 (38)四、消防设施 (42)五、机械设备防护 (45)六、绿色节能施工 (50)七、各类标语 (52)中国华西企业股份有限公司（沪）1第一章：临时设施一、办公区办公室示例一空调机组放置示例中国华西企业股份有限公司（沪）2办公室示例二会议室示例中国华西企业股份有限公司（沪） 3二、宿舍宿舍区示例一宿舍区示例二中国华西企业股份有限公司（沪）4宿舍区示例三宿舍区示例四中国华西企业股份有限公司（沪）5三、食堂操作间示例售菜间示例中国华西企业股份有限公司（沪）6清洗间示例餐厅示例中国华西企业股份有限公司（沪）7四、厕所、淋浴室厕所示例一厕所示例二中国华西企业股份有限公司（沪）8淋浴喷头示例一太阳能热水器示例中国华西企业股份有限公司（沪）9淋浴喷头示例二电热水器示例中国华西企业股份有限公司（沪）10五、其余临设图片展示临时门卫房示例一临时门卫房示例二中国华西企业股份有限公司（沪）11临时茶水亭示例盥洗池示例晒衣处示例中国华西企业股份有限公司（沪）12娱乐活动场所示例一娱乐活动场所示例二临时自行车棚示例中国华西企业股份有限公司（沪）13第二章： 安全防护一、落地式外脚手架连墙杆件示例一连墙杆件示例二 连墙杆件示例三中国华西企业股份有限公司（沪）14脚手架软隔离示例 脚手架硬隔离示例整体外观示例中国华西企业股份有限公司（沪）15二、悬挑式外脚手架悬挑型钢隔离示例悬挑型钢设置示例中国华西企业股份有限公司（沪）16整体外观示例中国华西企业股份有限公司（沪）17三、悬挑式卸料平台悬挑式卸料平台示例一悬挑式卸料平台示例二中国华西企业股份有限公司（沪）18四、临边防护基坑防护栏杆示例一基坑防护栏杆示例二中国华西企业股份有限公司（沪）19楼层临边防护栏杆示例一楼层临边防护栏杆示例二中国华西企业股份有限公司（沪）20五、电梯门安全门电梯井口防护门示例一电梯井口防护门示例二电梯井口防护门示例三中国华西企业股份有限公司（沪）21六、楼梯扶手栏杆楼梯扶手栏杆示例一楼梯扶手栏杆示例二中国华西企业股份有限公司（沪）22七、预留洞口防护预留洞口防护示例一预留洞口防护示例二中国华西企业股份有限公司（沪）23楼层洞口防护示例管道井防护示例中国华西企业股份有限公司（沪）24八、通道口临边防护通道口临边防护示例一通道口临边防护示例二中国华西企业股份有限公司（沪）25九、施工电梯防护施工电梯安全防护门示例一施工电梯安全防护门示例二中国华西企业股份有限公司（沪）26电梯井安全标语示例中国华西企业股份有限公司（沪）27十、安全通道简易基坑爬梯示例封闭式上人斜道示例中国华西企业股份有限公司（沪）28安全通道示例一安全通道示例二中国华西企业股份有限公司（沪）29安全通道顶棚示例临街安全通道示例中国华西企业股份有限公司（沪）30十一、安全防护棚安全防护棚示例一安全防护棚示例二中国华西企业股份有限公司（沪）31施工电梯进料口安全防护棚示例钢筋加工区安全防护棚示例中国华西企业股份有限公司（沪）32塔吊安全防护棚示例搅拌机防护棚示例中国华西企业股份有限公司（沪）33第三章：文明施工一、场地平整施工道路示例生活及办公区地面硬化示例中国华西企业股份有限公司（沪）34施工道路硬化示例生活区、办公区排水沟盖板示例中国华西企业股份有限公司（沪）35二、环境保护建筑垃圾桶示例防尘洒水车示例中国华西企业股份有限公司（沪）36进出车辆冲洗设施示例裸露场地采用密目式安全网覆盖示例中国华西企业股份有限公司（沪）37通道防尘喷淋示例沉淀池示例中国华西企业股份有限公司（沪）38三、材料堆放材料堆放区域示例一砌体材料堆放示例材料堆放区域示例二中国华西企业股份有限公司（沪）39钢管堆放示例钢筋成品堆放示例中国华西企业股份有限公司（沪）40箍筋运输车示例塔吊标准节堆放示例中国华西企业股份有限公司（沪）41木料堆放示例钢筋堆放及标识牌示例中国华西企业股份有限公司（沪）42四、消防设施消防器材设置示例一消防器材设置示例二中国华西企业股份有限公司（沪）43消防器材设置示例三消防器材设置示例四中国华西企业股份有限公司（沪）44消防器材设置示例五消防器材设置示例六中国华西企业股份有限公司（沪）45五、机械设备防护电箱防护棚示例一电箱防护棚示例二中国华西企业股份有限公司（沪）46电箱防护棚示例三木工圆锯防护罩示例中国华西企业股份有限公司（沪）47防噪防尘罩示例气瓶推车示例中国华西企业股份有限公司（沪）48砂轮机防护罩示例电焊机防雨车示例一。

长工地大门示意图大门效果图说明：1.样式：2.尺寸：门柱截面尺寸建议为米，其中门楣高度为3.色彩：门柱若包有薄铁板，从地面起大门与门禁系统关系图大门口排水沟详图工地大门实景图安全警示镜安全帽说明：1、安全帽分红、白、黄、蓝四种颜色，前端贴中建标志（长×宽,两侧注明编号（长×宽=90×25mm），颜色及代班前讲评台“信和”茶水亭自动洗车实景图说明：、洗车槽设于自动冲洗平台前方，规格一般为14000m*4200m，水深、冲洗污水必须经沉淀处理后方可排入市政管道。

三级沉淀池尺寸图说明：1、必须三级沉淀，池内砌体必须抹灰。

三级沉淀池实景图地泵房及地泵系统实景图自动打印过磅单说明：1、自动过磅系统一般尺寸3000mm*16000mm。

2、应具有自动刷卡过磅。

自动打印榜单功能，并设置防撞栏杆。

安全文明施工标准化图集九、自动过磅系统围挡内部实景图围挡外部实景图、展牌以中建蓝为基调，大小为围挡板固定尺寸。

围挡内部内容统一为中建安全文明漫画““平平安安“提示牌；围挡外部统一内容依次为：工程局简介、四号线管理方针、安全月主题、站点工程效果图、市民告知书、公益广告等。

施工围挡正立面图施工围挡侧立面图施工围挡效果图施工围挡效果图钢筋棚实景图1 钢筋棚实景图2说明：1.操作规程安装高度略高于视线，做成整体后加型钢骨架悬挂。

2.移动式钢筋加工棚涂刷灰色油漆。

3.钢筋棚基础采用砼浇筑，基础侧面刷黄/黑警示油漆。

钢筋棚实景图3钢筋堆放场实景图100mm块钢片等间距打度为吻合，用自行拼装设置。

9钢筋堆放场效果图10号槽钢半成品钢筋堆放废料池和垃圾池塘75角钢16号槽钢移动组合楼梯效果图厚花纹钢板。

梯步详图安全文明施工标准化图集三级配电示意图TN-S(三相五线)接零保护系统示意图说明：1、施工现场临时用电应采取TN-S（三相五线）接零保护系统，符合“三级配电三级保护”，达到“一机一闸一漏一箱”的要求。
