临床实用心电图2_v1_0

早期 (数分至数小时)
急性期 (数日至数周)
S － T段
近期 (数月)
阵旧期 (数年)
变化曲线
R波 T波 Q波
ECG波形
超急性期 （亦称超急性损伤期）
心肌严重、持续缺血和胸痛发作的同时， 或其后几分钟到几小时心电图则可出现超急性 期的T波高尖改变。此期若治疗及时而有效，有 可能避免发展为心肌梗死或使已发生梗死的范
临床实用心电图（二）
心房与心室肥大
1. 心房肥大 atrial hypertrophy
正常窦性心律时， 每个 QRS波前均有一个P V 1 波，P波在Ⅰ、Ⅱ、V6 P 波向上。 aVR P 波向下。 V1 P波可以双向，但（1） >（2）。 Ⅱ 正常P波宽度<0.12sec， 高度<3mm
1 ( 1) (2) 2
Ⅰ
V1
V4
Ⅱ V2
V5
Ⅲ
V3
V6
左室肥大ECG诊断分析



电压增高是必要条件，但单纯电压高特异 性差，年轻体壮、胸壁薄也可电压高。 电轴左偏和QRS时限延长只起辅助、参考 作用， ST-T改变可见于许多情况，以上均 不能独立诊断。 符合条件越多，超过标准值越大，可靠性 越大。
右心室肥大 right ventricular hypertrophy
非ST段抬高型心肌梗死临床诊断
非ST段抬高型急性心肌梗死的心电图 诊断依据：新发生的ST—T改变持续
24小时以上。
非ST段抬高急性心肌梗死的临床诊断
主要依据：临床症状、心电图改变及
心肌生化标记物。
不稳定心绞痛与非ST段抬高型
心肌梗死的鉴别诊断
肌钙蛋白升高－ NSTEMI或者不升 高－UA
ST段压低或T波改变：两个相邻导联上新出现ST段水
1.左室高电压表现：
RV5（或RV6）＞2.5mV 或RV5＋SV1＞4.0mV （男性） RV5＋SV1＞3.5mV （女性）
V1
V4
2、QRS波时间延长＞0.10秒 （一般 ≤0.11秒） 3、 电轴左偏（一般≤-30℃）
4、 继发性ST-T改变
V2
V5
V3
V6
左 室 大
正 常 心 电 图

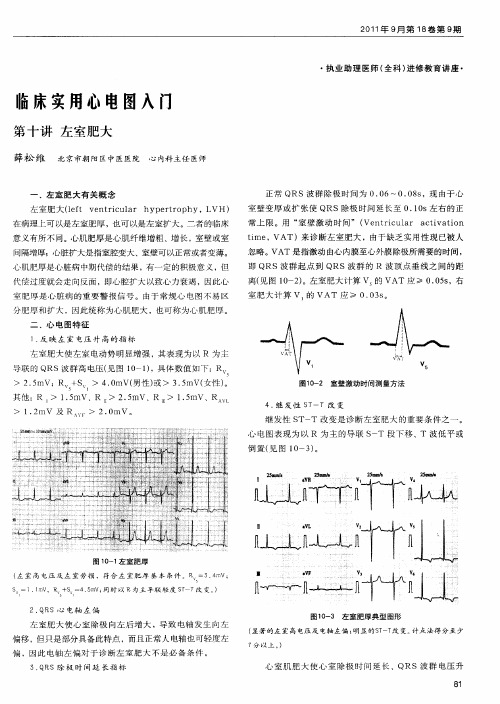

左心室肥大 left ventricular hypertrophy
（1）右心室高电压表现：
① V1（或V3R）导 联R／S≥1 ② RV1＋SV5＞ 1.05mV（重症可 ＞1.2mV） ③ aVR导联R／S或 R／Q≥1（或R ＞0.5mV） V1
V4
V2 V5
（2）心电轴右偏，常见 顺钟向转位 （3）QRS总时间正常， VATV1＞0.03Sec
V3
V6
右心室肥大 right ventricular hypertrophy
右心房肥大 right atrial hypertrophy
Ⅱ R.A.
L.A. V1
R.A.
L.A. P波尖锐高耸，在Ⅱ、Ⅲ、aVF导联表现最 为突出，其电压≥0.25mV，V1 P波可呈双向，P 波宽度并不增加，但电压≥0.15mV，称为肺型P 波。常见于慢性肺源性心脏病和某些先心病。
双侧心房肥大 biatrial hypertrophy
Ⅰ
V1
V4
V2 Ⅱ V5
Ⅲ
V3
V6
右心室肥大 right ventricular hypertrophy
（ 4 ）在以 R 波为主的导 联中， T 波低平、 双向或倒置，伴有 ST 段 缺 血 型 压 低 达 0.05mV ；以 S 波 为主的导联中，反 见 T 波直立，表示 右心室肥大伴心肌 劳损
Ⅱ R.A. L.A. R.A. L.A.
V1
P波尖锐高耸，在Ⅱ、Ⅲ、aVF导联表 现 最 为 突 出 ， 其 电 压 ≥ 0.25mV ， 其 时 间 ≥ 0.11sec ， V1P 波可呈双向， P 波宽度也增 宽，其电压≥0.15mV。
左心室肥大
左心室肥大的常见病因
左心室肥大 left ventricular hypertrophy
低钾血症心电图表现

U波增高，可达1mm以上，并可与T波融合成为“ 双峰T波”。T波降低，平坦或倒置。ST段下降， 可达0.5mm以上。Q-T间期延长。出现各种 心律失 常，以窦性心动过速、室性早搏、阵发性心动过 速为最常见。
对心电图检查的评价


1.心电图正常绝不能排除心脏病，如较轻微的瓣 膜病或双心室肥大时心电图可以正常、无心绞痛 发作时心电图可以正常；亦不能由于心电图有些 不正常之处而肯定其患有心脏病，如预激综合征 ，右束支传导阻滞的改变可以见于正常人。 2.心电图的正常范围较大，多数值的判定标准， 也不是绝对的，应避免将一些正常变异误认为不 正常，甚而做出心脏病之诊断，而造成不应有的 医源性错误，如T波的改变就很不稳定。
V3
V6
心肌缺血、损伤和梗死
myocardial ischemia, injury and infarction
心肌缺血 myocardial ischemia
当心室肌发生缺血时，影响心室复极的正常进行，从 而产生ST-T心电向量的改变。 在正常情况下，心室的复极过程是从心外膜开始而向 心内膜方向推进的。 ST－T波改变的意义：非特异性的心肌复极异常的共 同表现 ， 可见于冠状动脉供血不足、心绞痛或慢性冠状 动脉供血不足，心肌炎，心肌病或其它各种器质性心脏病 等。也可见于电解质紊乱和药物的影响，应根据临床予以 鉴别诊断。
冠状动脉解剖
2011-2-19
心肌梗死的图形演变及分期
急性心肌梗死发生后，心电图的变化随着 心肌缺血、损伤、坏死的发展和恢复而呈现一定 演变规律。根据心电图图形的演变过程和演变时 间可分为： 超急性期； 急性期； 近期（亚急性期）； 陈旧期。
心肌梗死的演变过程
in process of myocardial infarction
在此期内可同时并存。
急性前壁心肌梗死（急性期）
近期（亚急性期）
出现于梗死后数周至数月，此期以坏死及 缺血图形为主要特征。抬高的ST段恢复至基 线，缺血型T波由倒置较深逐渐变浅，坏死型 Q波持续存在。
急性下壁+广泛前壁心肌梗死（亚急性期）
急性下壁心肌梗死（亚急性期）
ST段改变
ST抬高是心梗早期诊断和再灌注治疗选择的重 要依据。





新月型（凹面向上型） 弓背型（凹面向下型） 斜直型 墓碑型 巨R波型
2011-2-19
2011-2-19
新月型抬高

新月形ST段抬高，亦称ST段凹面向上形抬高。此 型心电图改变可持续数小时至数周，抬高幅度 1mm~10mm，常伴有对应导联的ST段下移，尤以 在急性下壁心肌梗死时更多见。此型ST段抬高是急性
V1
V4
V2 V5
V3
V6
双侧心室肥大 biventricular hypertrophy
V1
V4
V2 V5
左右心室均发生肥大 时，两侧心室的综合心电 向量互相抵消而呈现正常 的心电图，或仅表现为左 心室肥大的图形而掩盖右 室肥大的存在。 如果左、右心室的除 极过程存在时相的差别。 则仍有可能将左室肥大与 右室肥大，按时序先后分 别显示出来。
心肌梗死常见心电图改变， 敏感性很高，但特异性不 强，有许多情况可呈现此 型心电图变化，诸如急性 心包炎，早期复极综合征， 机体低温，电击复律术后， 颅内出血，高钾血症。
Company Logo
墓碑型抬高

其ST段向上凸起并快速上升高达8mm~16mm之间 ，凸起ST段顶峰高于其前的R波，R波矮小。时限 狭窄通常<0.04s，抬高ST段与其后T的升肢相融合 ，因此难以辨认单独T波，且T波常无倒置
（1）标准： 2个以上相邻导联上新出现ST段抬高： V2~V3导联，男性≥0.2mv或 女性≥0.15mv；和（或） 其他导联≥0.1mv
（2）ST段抬高的形态：随着缺血损伤程度的加重， ST段抬高可呈新月型、 斜直型、弓背型，单向曲线 样逐渐进展的过程，严重者可出现墓碑型和巨R波型 ST段抬高。
ST段抬高形态
ቤተ መጻሕፍቲ ባይዱ
围趋于缩小。
急性心肌梗死超急性期
急性期（充分发展期）
心肌梗死后数小时或数日，可持续到数周。 ST 段抬高显著者可形成单向曲线，继而逐渐下降；心肌 坏死导致面向坏死区导联的 R 波振幅降低或丢失，出
现异常Q波或QS波；T波由直立开始倒置，并逐渐加深。
损伤型的ST段抬高、坏死型的Q波和缺血型的T波倒置


3.心电图的某些改变并不具有特异性，同样 的心电图改变可见于多种心脏病，如右室肥 厚，即可见于肺源性心脏病，先天性心脏病 ，也可见于风湿性心脏病；T波改变可见于心 肌缺血、心肌炎，也可见于药物作用及电解 质紊乱 故对其判断必须结合临床资料才能作 出较恰当的结论。 4.心电图对于心脏的收缩功能的估计与瓣膜 损害情况的反映无帮助。因而不能作为心脏 功能的判断依据。

STV1～4抬高伴STaVR抬高，且STaVR抬高大于STV1 抬高（STaVR－STV1≥0）则为左主干（常伴Ⅰ、Ⅱ 、V5～6导联ST压低）
2011-2-19
Company Logo
Company Logo
Company Logo
Company Logo

值得注意的是右胸导联是非常规记录导联 ，且右胸导联ST段抬高发生早，常为一过 性，约50%的患者在10小时内恢复正常， 37.5%的患者持续1天，不及时记录易发生漏 诊
急性心肌梗死严重心 肌损伤的特殊表现形式， 提示冠脉多支病变，梗死 面积较大，易导致各种室 性心律失常，预后不良， 故命名为墓碑形
