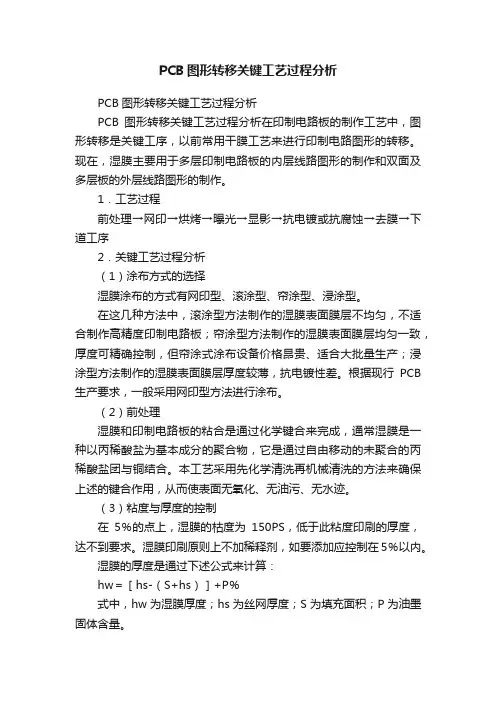

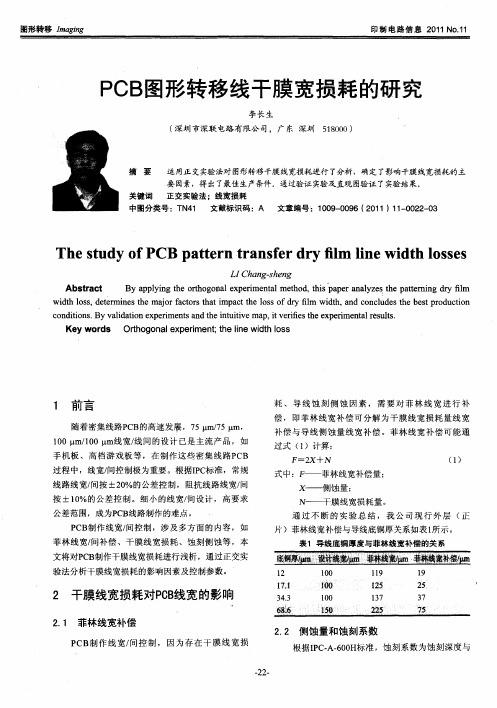

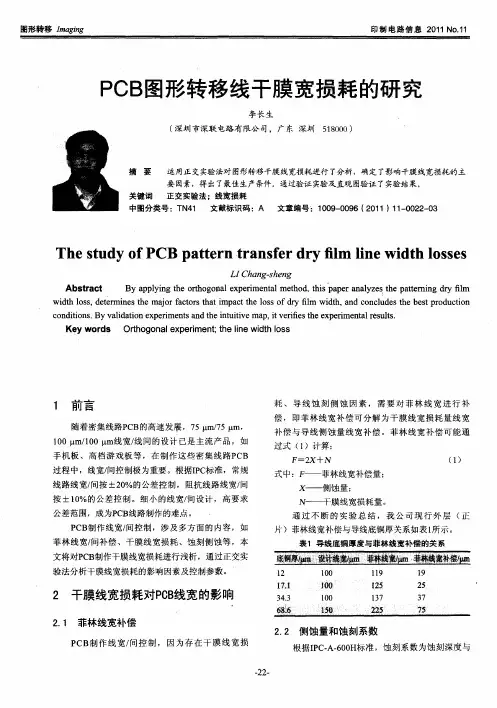

PCB图形转移关键工艺过程分析在印制电路板的制作工艺中，图形转移是关键工序，以前常用干膜工艺来进行印制电路图形的转移。

现在，湿膜主要用于多层印制电路板的内层线路图形的制作和双面及多层板的外层线路图形的制作。

1．工艺过程
前处理→网印→烘烤→曝光→显影→抗电镀或抗腐蚀→去膜→下道工序
2．关键工艺过程分析
（1）涂布方式的选择
湿膜涂布的方式有网印型、滚涂型、帘涂型、浸涂型。

在这几种方法中，滚涂型方法制作的湿膜表面膜层不均匀，不适合制作高精度印制电路板；帘涂型方法制作的湿膜表面膜层均匀一致，厚度可精确控制，但帘涂式涂布设备价格昂贵、适合大批量生产；浸涂型方法制作的湿膜表面膜层厚度较薄，抗电镀性差。

根据现行PCB 生产要求，一般采用网印型方法进行涂布。

（2）前处理
湿膜和印制电路板的粘合是通过化学键合来完成，通常湿膜是一种以丙稀酸盐为基本成分的聚合物，它是通过自由移动的未聚合的丙稀酸盐团与铜结合。

本工艺采用先化学清洗再机械清洗的方法来确保上述的键合作用，从而使表面无氧化、无油污、无水迹。

（3）粘度与厚度的控制
在5％的点上，湿膜的枯度为150PS，低于此粘度印刷的厚度，达不到要求。

湿膜印刷原则上不加稀释剂，如要添加应控制在5％以内。

湿膜的厚度是通过下述公式来计算：
hw＝［hs-（S+hs）］+P％
式中，hw为湿膜厚度；hs为丝网厚度；S为填充面积；P为油墨固体含量。

以100目的丝网为例：。

第六章2本章内容1)光致抗蚀剂类型与机理2)干膜光致抗蚀剂图形转移工艺(干膜)3)液态光致抗蚀剂图形转移工艺(湿膜)4)电沉积光致抗蚀剂(ED 膜)5）激光直接成像技术3图形转移技术图形转移-----PCB制造中最关键的工序之一; 生产中的关键控制点，也是技术难点所在。

PCB图形转移方法有:1）丝网印刷（Screen Printing）图形转移技术;2）干膜（Dry Film）图形转移技术;3）液态光致抗蚀剂（Liquid Photoresist）图形转移技术;4）电沉积光致抗蚀剂（ED膜）制作技术;5）激光直接成像技术（Laser Drect Image）。

P1634图形转移：----在PCB制造过程中将底版上的电路图形转移到覆铜箔层压板上，形成一种抗蚀或抗电镀的掩膜图形的工艺过程。

抗蚀图形----用于“印制蚀刻工艺”，即用抗蚀材料在覆铜箔层压板上形成正相图形，未被抗蚀剂保护的铜箔，在随后的化学蚀刻工序中被去掉，蚀刻后去除抗蚀层，便得到所需的铜电路图形。

抗电镀图形----用于“图形电镀工艺”，即用抗蚀材料在覆铜层压板上形成负相图形，使所需要的表面裸铜图形，经过清洁、粗化等处理后，在其上电镀铜或电镀金属保护层(锡铅、锡镍、锡、金等)，然后去掉抗蚀层进行蚀刻，电镀的金属保护层在蚀刻工序中起抗蚀作用。

5印制蚀刻工艺流程：→贴干膜————下料→板面前处理→涂湿膜→烘干→曝光→显影→正相图形→蚀刻→去膜→→下工序图形电镀工艺过程：下料→钻孔→孔金属化→预镀铜→板面清洁→→贴干膜————→涂湿膜→烘干→曝光→显影→负相图形→图形镀铜→图形电镀金属抗蚀层→去膜→蚀刻→下工序67图形转移方法网印图形转移光化学图形转移----成本低只能制造大于或等于0.25mm 的印制导线－－能制造分辨率高的清晰图形下料→钻孔→孔金属化→全板电镀铜→板面清洁处理→贴掩孔干膜→曝光→显影→掩孔正相图形→蚀刻→去膜→下工序掩孔蚀刻工艺流程：81)光致抗蚀剂：用光化学方法获得的、能抵抗住某种蚀刻液或电镀溶液浸蚀的感光材料。

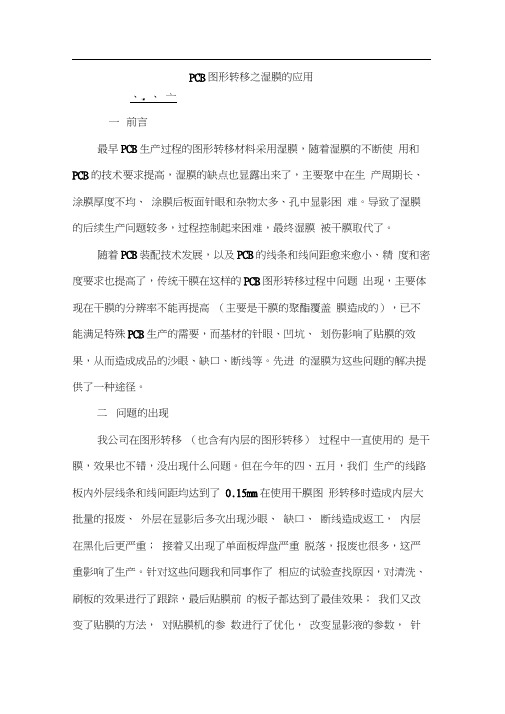

PCB图形转移之湿膜的应用、尸■、亠一前言最早PCB生产过程的图形转移材料采用湿膜，随着湿膜的不断使用和PCB的技术要求提高，湿膜的缺点也显露出来了，主要聚中在生产周期长、涂膜厚度不均、涂膜后板面针眼和杂物太多、孔中显影困难。

导致了湿膜的后续生产问题较多，过程控制起来困难，最终湿膜被干膜取代了。

随着PCB装配技术发展，以及PCB的线条和线间距愈来愈小、精度和密度要求也提高了，传统干膜在这样的PCB图形转移过程中问题出现，主要体现在干膜的分辨率不能再提高（主要是干膜的聚酯覆盖膜造成的），已不能满足特殊PCB生产的需要，而基材的针眼、凹坑、划伤影响了贴膜的效果，从而造成成品的沙眼、缺口、断线等。

先进的湿膜为这些问题的解决提供了一种途径。

二问题的出现我公司在图形转移（也含有内层的图形转移）过程中一直使用的是干膜，效果也不错，没出现什么问题。

但在今年的四、五月，我们生产的线路板内外层线条和线间距均达到了0.15mm在使用干膜图形转移时造成内层大批量的报废、外层在显影后多次出现沙眼、缺口、断线造成返工，内层在黑化后更严重；接着又出现了单面板焊盘严重脱落，报废也很多，这严重影响了生产。

针对这些问题我和同事作了相应的试验查找原因，对清洗、刷板的效果进行了跟踪，最后贴膜前的板子都达到了最佳效果；我们又改变了贴膜的方法，对贴膜机的参数进行了优化，改变显影液的参数，针对单面板我们又对打磨效果进行了跟踪。

最后，单面板的问题解决了，但要求较高的内外层的问题没有解决。

根据市场的需要，为提高我公司的技术水平，为解决这个问题，我们采用了先进的湿膜来进行图形转移。

三湿膜的特点1. 附着力、覆盖性好湿膜本身是由感光性树脂合成，添加了感光剂、色料、填料及溶剂的一种蓝色粘稠状液体。

基材上的凹坑、划伤部分与湿膜的接触良好，且湿膜主要是通过化学键的作用与基材来粘合的，从而湿膜与基材铜箔间有优良好的附着力，使用丝网印刷能得到很好的覆盖性，这为高密度的精细线条PCB的加工提供条件。

浅谈印制板图形转移制作工艺1. 绪论：介绍印制板图形转移制作工艺的背景和意义，并简要阐述本论文的研究目的、内容和方法。

2. 印制板图形转移的基本原理：介绍印制板图形转移的基本原理，包括印制板图形的制作、图形转移的过程和转移介质的选择等方面。

3. 印制板图形转移的工艺流程：详细介绍印制板图形转移的工艺流程，包括前处理、图形制作、转移、后处理等各个环节，并针对不同的转移介质和图形类型进行逐一介绍。

4. 提高印制板图形转移制作工艺质量和效率的方法：分析印制板图形转移过程中容易出现的问题及其解决方法，探讨如何在提高转移质量的同时提高转移效率，包括优化转移介质的选择、选择适合的图像处理软件和印制板制作设备等方面。

5. 结论与展望：通过总结前面的理论和实践内容，对印制板图形转移制作工艺的优缺点进行评价，并展望其未来的发展方向。

并提出进一步深入研究印制板图形转移与其应用领域的可行性。

1. 绪论印制电路板（Printed Circuit Board, PCB）是一种广泛应用于电子产品中的基础组件，其制作过程中需要涉及到图形转移工艺。

印制板图形转移制作工艺是一种将电子电路图形从原始标准图纸或CAD绘图文件转移至制作印制板的过程，是制作印制板的核心环节。

随着现代电子技术的迅速发展，印制板图形转移制作工艺不断创新完善，不断推动着电子技术的升级换代。

印制板图形转移制作工艺的研究意义不仅在于加快印制电路板的制作过程，同时也能够提高印制电路板的质量和制作效率，进一步推动电子制造业的发展。

基于这些背景和意义，本论文将对印制板图形转移制作工艺进行深入研究。

具体内容如下：首先，将介绍印制板图形转移的基本原理，包括图形制作、转移介质的选择、转移过程等方面的内容。

其次，本论文将详细介绍印制板图形转移的工艺流程。

该流程包括前处理、图形制作、转移、后处理等各环节，并针对不同类型的转移介质和图形进行逐一介绍。

接着，本论文将探讨提高印制板图形转移制作工艺质量和效率的方法以及如何解决印制板图形转移过程中容易出现的问题。

pcb转成原理图

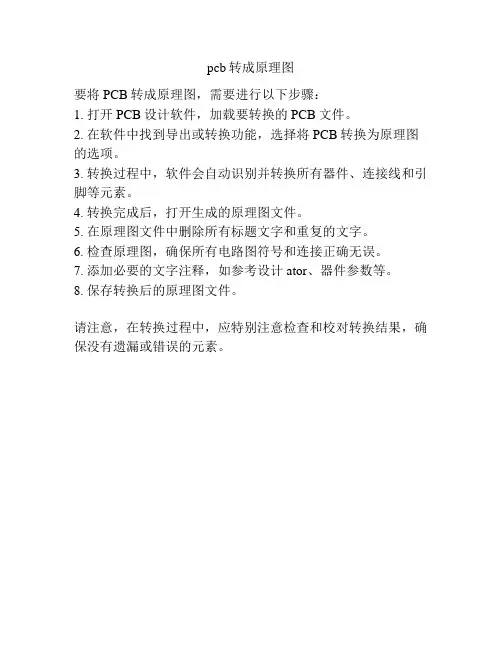

要将PCB转成原理图，需要进行以下步骤：
