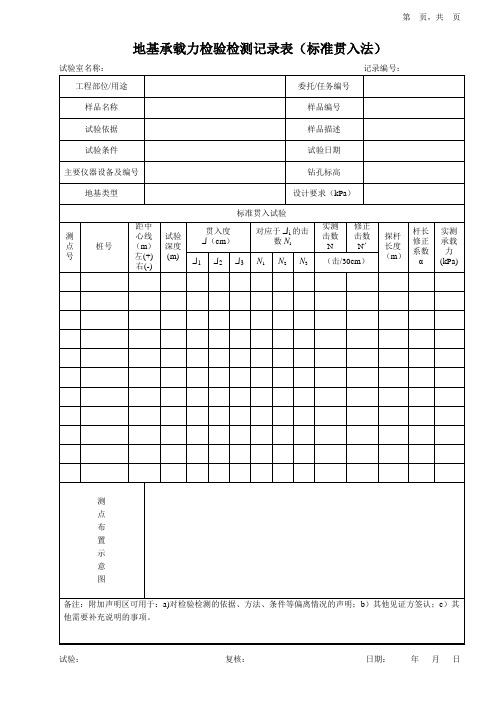

标准贯入试验记录表

标准贯入试验一、原理：试验是采用质量为63.5kg的穿心锤，以76cm 的落距，将一定规格的标准贯入器先打入土中15cm，然后开始记录锤击数目，将标准贯入器再打入土中30cm，用此30cm的锤击数作为标准贯入试验的指标。

二、试验方法：1、用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标准贯入器，并量得深度尺寸。

2、将贯入器垂直打入试验土层中，先打入15cm，不计击数，继续贯入土中30cm，记录其锤击数，此数即为标准贯入击数N。

若遇比较密实的砂层，贯入不足30cm的锤击数已超过50击时，应终止试验，并记录实际贯入深度△S和累计锤击数n，按下式换算成贯入30cm的锤击数N：N=30n/△Sn----所选取的任意贯入量的锤击数（击）△S------对应锤击数n的贯入量（cm）3、提出贯入器，将贯入器中土样取出，进行鉴别描述、记录，然后换以钻探工具继续钻进，到下一需要进行试验的深度，再重复上述操作，一般可每隔1.0-2.0m进行了一次试验。

4、在不能保持孔壁稳定的钻孔中进行试验时，应下套管以保护孔壁，但试验深度必须在套管口75cm以下，或采用泥浆护壁。

5、由于钻杆的弹性压缩会引起能量损耗，钻杆过长时传入贯入器的动能降低，因而减少每击的贯入深度，亦即提高了锤击数，所以需要根据杆长对锤击数进行修正：N=aNoNo------实际记录的锤击数a------修正系数，按3-13选用N-----修正后的锤击数3-136、对于同一层土应进行多次试验，然后取锤击数的平均值。

三、数据整理1、整理时应有以下资料：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。

2、绘制标贯击数N与深度的关系曲线，或在地质剖面图上标出试验深度处的N值。

3、结合钻探及其他原位试验，依据N值在深度上的变化，对各土层的N值进行统计，统计时要剔除个别异常值。

四、试验结果应用1、根据N估计砂土的密实度见表3-142、根据N估计天然地基的容许承载力，见3-15、3-163-14砂土的密实度表3-15砂土的容许承载力3-16 一般粘性土和老粘性土的容许承载力。

标准贯入试验（YS5213-2000）1 标准贯入试验用质量为63.5kg的穿心锤，以76cm的落距，将标准规格的贯入器，自钻孔底部预打15cm，测记再打入30cm的锤击数，判定土的物理学特性。

2 试验设备标准贯入试验设备应由以下部件组成，其规格和精度应符合表的规定。

带有排水阀的贯入器头组成。

2、落锤系统：由穿心锤、锤垫、导向杆、自动落锤装置组成。

3、钻杆。

2.2试验设备应符合下列要求：1、钻杆应平直，当出现弯曲超过1‰时应予调直后再使用；2、对开式贯入器的对缝应平直、严密，出现扭曲、膨胀、错缝等变形时应停止使用；3、贯入器靴的刃口应保持完整，当出现缺口或卷刃等破坏，其单个长度大于5mm，或总长度大于12mm时，应停止使用；4、当落锤质量和导向杆的落距误差超过允许范围时，应停止使用；5、自动落锤装置应保持正常的落锤性能，不得对导向杆产生提拔作用。

3 试验方法3.1试验准备3.1.1试验钻孔应符合以下要求：1、钻孔采用回转钻进，钻孔垂直度应符合钻探规程的规定，孔径宜为76~150mm；2、钻具钻进至试验深度以上15cm时，停止钻进，清除孔底残土，残土厚度不得超过5cm，清孔应避免孔底以下土层被扰动；sN ∆=n 30NN ⋅=a '3、当在地下水位以下的土层中试验时，应保持孔内水位高于地下水位；当孔壁不稳定时应采用泥浆或套管护壁；采用套管时，套管不应推进至试验段内。

3.2.2 试验设备的准备应符合以下要求：1、贯入器、钻杆、锤垫、导向杆各部件的连接必须牢固，并保持连接后的垂直度；孔口宜采取导向措施。

2、贯入器应平稳放至孔底，严禁冲击或压入孔底。

3.2 试验步骤3.2.1 试验必须采用自动落锤装置，并保持钻杆垂直，避免摇晃。

3.2.2 试验时先预打15cm （包括贯入器在其自重下的初始贯入量），然后开始试验锤击。

3.2.3 将锤提升至规定高度，使锤自动脱勾，自由下落，反复击打，锤击速率不应超过30击/min 。

标准贯入试验一．目的指导检测人员按正确进行标准贯入试验，确保检测结果科学、准确。

二．检测参数及执行标准1．检测参数：物理状态、土的强度、变形参数、地基承载力、单桩承载力、砂土和粉土的液化、成桩的可能性。

2．执行标准：GB50021-2001《岩土工程勘察规范》GB50202-2002《建筑地基基础工程施工质量验收规范》第4.15条、第4.1.6条三．适用范围适用于砂土、粉土和一般粘性土。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．抽样方法检验数量，每单位工程不应少于3点，1000m2以上工程，每100m2应至少有1点，3000m2以上工程，每300m2应至少有1点。

每一独立基础下至少应有1点，基槽每20延米应有1点。

对于复合地基，检测数量为总数的0.5-1.0%，但不应少于3处。

六．仪器设备1．贯入器（GC621）13.68.3—1标准贯入试验2．米尺（GC451）七．环境条件常温，无雨、雪天气的现场环境。

八．检测步骤及数据处理1．标准贯入试验孔采用回转钻进，并保持孔内水位略高于地下水位。

当孔壁不稳定时,可用泥浆护壁，钻至试验标高以上15cm 处，清除孔底残土后再进行试验；2．采用自动脱钩的自由落锤法进行锤击，并减小导向杆与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆联接后的垂直度，锤击速率应小于30击/min；3．贯入器打入土中15cm 后，开始记录每打入10cm 的锤击数，累计打入30cm 的锤击数为标准贯入试验锤击数N。

当锤击数已达50 击，而贯入深度未达30cm 时，可记录50 击的实际贯入深度（ΔS），按下式换算成相当于30cm 的标准贯入试验锤击数N，并终止试验。

N=30×50/ΔS式中ΔS－50 击时的贯入度(cm)。

九．结果判定1．标准贯入试验成果N 可直接标在工程地质剖面图上,也可绘制单孔标准贯入击数N 与深度关系曲线或直方图。

地基土标准贯入试验检测报告工程名称：工程地址：委托单位：检测日期：报告编号：（检测机构名称）二○二三年十一月十一日（工程名称）地基土标准贯入试验检测报告检测人员：上岗证号：检测人员：上岗证号：报告编写：上岗证号：审核：上岗证号：批准：声明：1.本报告涂改、换页无效。

2.报告无检测、编写、审核、批准人签字无效。

3.报告未加盖本公司“检验检测专用章”无效。

4.未经本公司批准，不得部分复制（完整复制除外）本报告；5.对本报告如有异议，应于收到报告后15天内向本公司书面提出复议，逾期不予受理。

检验检测机构：（检测机构名称）地址：（检测机构地址）邮政编码：/电话：/目录封面-----------------------------------------------------第1页签名页-----------------------------------------------------第2页目录-----------------------------------------------------第3页1.工程概况----------------------------------------------第4页2.工程地质概况-----------------------------------------第5页3.检测方法、设备及标准-----------------------------------第5页4.受检点设计及施工概况-----------------------------------第7页5.检测结果--------------------------------------------第8页6.结论-------------------------------------------------第9页7.附图表-------------------------------------------------第9页7.1受检点位平面示意图---------------------------------------------共1页7.2标准贯入试验结果表---------------------------------------------共5页7.3标准贯入试验曲线----------------------------------------------共10页7.4芯样照片-----------------------------------------------------共5页1工程概况受（委托单位）的委托，（检测机构名称）于2023年11月11日对（工程名称）的发电机/水箱基础天然地基进行标准贯入试验，目的是鉴别地基土的岩土性状及推定地基承载力是否满足设计要求。

标准贯入试验一、原理：试验是采用质量为63.5kg 的穿心锤，以76cm 的落距，将一定规格的标准贯入器先打入土中15cm,然后开始记录锤击数目，将标准贯入器再打入土中30cm,用此30cm 的锤击数作为标准贯入试验的指标。

二、试验方法：1 、用钻机先钻到需要进行标准贯入试验的土层,清孔后,换用标准贯入器,并量得深度尺寸。

2、将贯入器垂直打入试验土层中，先打入15cm,不计击数，继续贯入土中30cm,记录其锤击数，此数即为标准贯入击数No 若遇比较密实的砂层，贯入不足30cm的锤击数已超过50击时，应终止试验，并记录实际贯入深度厶S和累计锤击数n,按下式换算成贯入30cm的锤击数N:N=30n/ △ Sn -- 所选取的任意贯入量的锤击数（击）△ S -- 对应锤击数n 的贯入量（cm）3、提出贯入器,将贯入器中土样取出,进行鉴别描述、记录,然后换以钻探工具继续钻进,到下一需要进行试验的深度，再重复上述操作，一般可每隔-2.0m进行了一次试验。

4、在不能保持孔壁稳定的钻孔中进行试验时,应下套管以保护孔壁,但试验深度必须在套管口75cm 以下,或采用泥浆护壁。

5、由于钻杆的弹性压缩会引起能量损耗，钻杆过长时传入贯入器的动能降低,因而减少每击的贯入深度,亦即提高了锤击数，所以需要根据杆长对锤击数进行修正:N=aNoNo——实际记录的锤击数a------ 修正系数，按3-13选用N-----修正后的锤击数3-136、对于同一层土应进行多次试验，然后取锤击数的平均值。

三、数据整理1、整理时应有以下资料：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。

2、绘制标贯击数N与深度的关系曲线，或在地质剖面图上标出试验深度处的N值。

3、结合钻探及其他原位试验，依据N值在深度上的变化，对各土层的N值进行统计，统计时要剔除个别异常值。

四、试验结果应用1、根据N估计砂土的密实度见表3-142、根据N估计天然地基的容许承载力，见3-15、3-163-14 砂土的密实度表3-15砂土的容许承载力3-16 一般粘性土和老粘性土的容许承载力。
