标准贯入试验一、原理:试验是采用质量为63.5kg的穿心锤,以76cm 的落距,将一定规格的标准贯入器先打入土中15cm,然后开始记录锤击数目,将标准贯入器再打入土中30cm,用此30cm的锤击数作为标准贯入试验的指标。
二、试验方法:1、用钻机先钻到需要进行标准贯入试验的土层,清孔后,换用标准贯入器,并量得深度尺寸。
2、将贯入器垂直打入试验土层中,先打入15cm,不计击数,继续贯入土中30cm,记录其锤击数,此数即为标准贯入击数N。
若遇比较密实的砂层,贯入不足30cm的锤击数已超过50击时,应终止试验,并记录实际贯入深度△S和累计锤击数n,按下式换算成贯入30cm的锤击数N:N=30n/△Sn----所选取的任意贯入量的锤击数(击)△S------对应锤击数n的贯入量(cm)3、提出贯入器,将贯入器中土样取出,进行鉴别描述、记录,然后换以钻探工具继续钻进,到下一需要进行试验的深度,再重复上述操作,一般可每隔1.0-2.0m进行了一次试验。
4、在不能保持孔壁稳定的钻孔中进行试验时,应下套管以保护孔壁,但试验深度必须在套管口75cm以下,或采用泥浆护壁。
5、由于钻杆的弹性压缩会引起能量损耗,钻杆过长时传入贯入器的动能降低,因而减少每击的贯入深度,亦即提高了锤击数,所以需要根据杆长对锤击数进行修正:N=aNoNo------实际记录的锤击数a------修正系数,按3-13选用N-----修正后的锤击数3-136、对于同一层土应进行多次试验,然后取锤击数的平均值。
三、数据整理1、整理时应有以下资料:钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。
2、绘制标贯击数N与深度的关系曲线,或在地质剖面图上标出试验深度处的N值。
3、结合钻探及其他原位试验,依据N值在深度上的变化,对各土层的N值进行统计,统计时要剔除个别异常值。
四、试验结果应用1、根据N估计砂土的密实度见表3-142、根据N估计天然地基的容许承载力,见3-15、3-163-14砂土的密实度表3-15砂土的容许承载力3-16 一般粘性土和老粘性土的容许承载力。

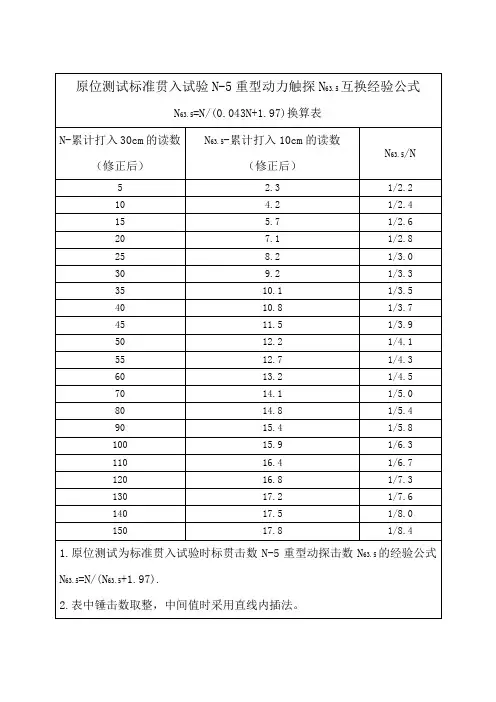

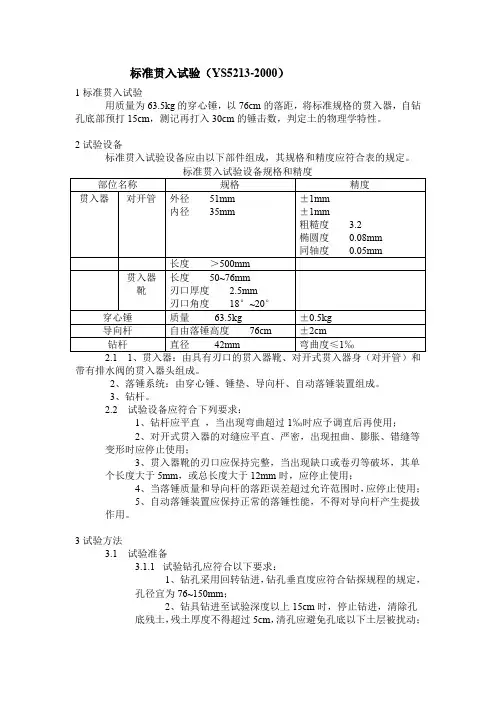

标准贯入试验(YS5213-2000)1 标准贯入试验用质量为63.5kg的穿心锤,以76cm的落距,将标准规格的贯入器,自钻孔底部预打15cm,测记再打入30cm的锤击数,判定土的物理学特性。
2 试验设备标准贯入试验设备应由以下部件组成,其规格和精度应符合表的规定。
带有排水阀的贯入器头组成。
2、落锤系统:由穿心锤、锤垫、导向杆、自动落锤装置组成。
3、钻杆。
2.2试验设备应符合下列要求:1、钻杆应平直,当出现弯曲超过1‰时应予调直后再使用;2、对开式贯入器的对缝应平直、严密,出现扭曲、膨胀、错缝等变形时应停止使用;3、贯入器靴的刃口应保持完整,当出现缺口或卷刃等破坏,其单个长度大于5mm,或总长度大于12mm时,应停止使用;4、当落锤质量和导向杆的落距误差超过允许范围时,应停止使用;5、自动落锤装置应保持正常的落锤性能,不得对导向杆产生提拔作用。
3 试验方法3.1试验准备3.1.1试验钻孔应符合以下要求:1、钻孔采用回转钻进,钻孔垂直度应符合钻探规程的规定,孔径宜为76~150mm;2、钻具钻进至试验深度以上15cm时,停止钻进,清除孔底残土,残土厚度不得超过5cm,清孔应避免孔底以下土层被扰动;sN ∆=n 30NN ⋅=a '3、当在地下水位以下的土层中试验时,应保持孔内水位高于地下水位;当孔壁不稳定时应采用泥浆或套管护壁;采用套管时,套管不应推进至试验段内。
3.2.2 试验设备的准备应符合以下要求:1、贯入器、钻杆、锤垫、导向杆各部件的连接必须牢固,并保持连接后的垂直度;孔口宜采取导向措施。
2、贯入器应平稳放至孔底,严禁冲击或压入孔底。
3.2 试验步骤3.2.1 试验必须采用自动落锤装置,并保持钻杆垂直,避免摇晃。
3.2.2 试验时先预打15cm (包括贯入器在其自重下的初始贯入量),然后开始试验锤击。
3.2.3 将锤提升至规定高度,使锤自动脱勾,自由下落,反复击打,锤击速率不应超过30击/min 。
