千分尺内校记录表

卡尺/千分尺内校作业指导书（ISO9001：2015）1.目的：制定本档是确保所有用于检定、测定或实验之仪器符合使用要求。

2.范围：本规程适用于所有测试及检验之千分尺/卡尺（外径千分尺、电子千分尺、带表卡尺、卡尺）量具。

3．作业内容3.1计量用基准量具经国家计量单位检定合格且在有效期内的标准量块，经内校贴有“计量合格证”的电子千分尺及投影仪。

3.2操作环境干净无尘，光线适中的室内，温室在20°±5°范围，湿度65%±5%，仪校员必须载手进行。

3.3内容3.3.1选取水平玻璃平面作为工作平台；3.3.2长度视被计量的千分尺/卡尺之长度及A.B,C三种规格的量块，（A.B.C）其中A量块长度规格选取为千分尺/卡尺最小量程，B量块长度规格选取千分尺/卡尺量程一半左右，C量块选取满量程附近；3.3.3计量A.B.C任取一长度规格量块，将量块的标准尺寸填入《校验记录表》标准仪器设备项内，用被计量千分尺/卡尺的内、外端间三次测量任一长度规格量块，将三次实测值分别填入《校验记录表》X1-X3项目内，误差值确定方法以千分尺/卡尺读数与标准量块尺寸之差确定；3.3.4卡尺内量（内径）尺寸检定：将一块为10MM的2级量块长边持于两外测量面之间，坚固螺钉，用需计量卡尺测刀口内量的尺寸，量测三次，计算出平均值x。

误差值确定方法以平均值与标准量块尺寸之差确定。

3.3.5卡尺深度的检定：将1块为10MM的2级量块长边持于两测量面之间，紧固螺钉，用需计量卡尺身端面至深度尺端面的距离，读取卡尺示值。

量测三次，计算出平均值X，误差值确定方法以平均值与量块尺寸之差确定；3.3.6卡尺外量合并间隙的检定：移动尺框，使两侧量面至手感接触，观察两测量硕间的间隙，以光隙法检定。

3.4计量结果3.4.1对于三个计量点的误差值在允许范围内的千分尺/卡尺，签贴“合格标签”交付使用（外径千分尺允差值±0.01mm，电子千分尺允差值±0.001mm，卡尺允差值±0.02mm）；3.4.2对于个别计量点超出允许差范围的卡尺/千分尺，作限制使用，在合格标签备注栏注明“限制使用”（根据产品的公差要求定）；3.4.3对于误差值过大，不能作限制使用及损坏的千分尺，通过修理校正后仍不能达到使用要求的，给报处理，并作档案记录；3.4.4对于新购有千分尺/卡尺必须有制造厂商的合格证并包装完善，经过计量人员计量后贴上检定合格标签后，才能交付使用，对于要外校的卡尺必须根据国家计量单位检定合格，有“检定合格证书”的卡尺由计量人员经外观检验，并贴上计量合格标签交付使用。

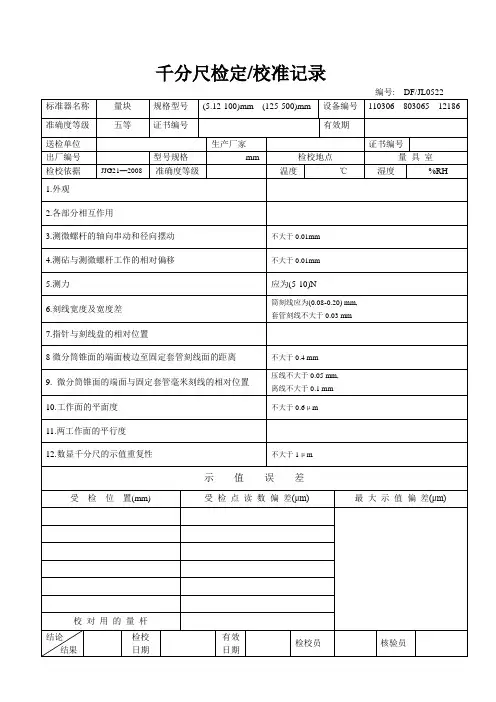

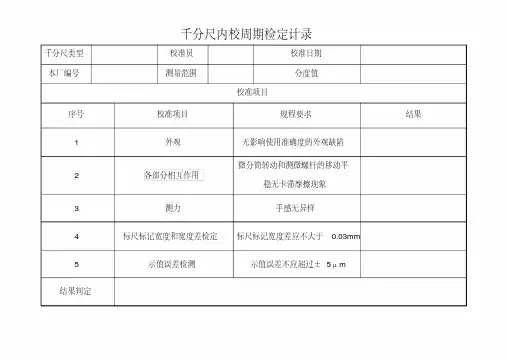

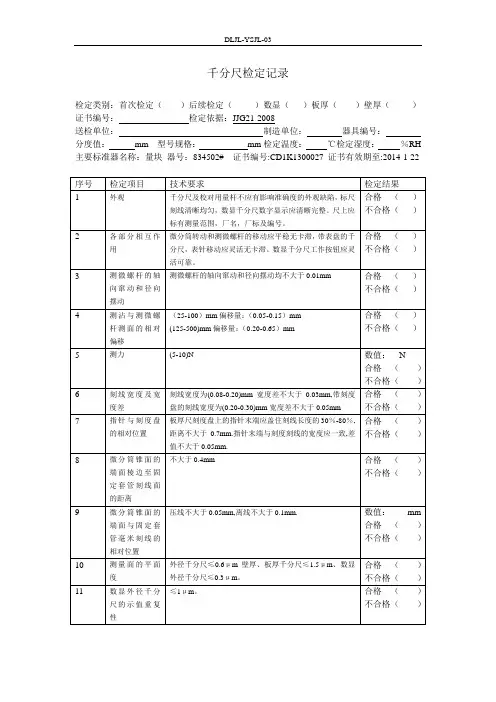

量具内校记录表（外径千分尺类）千分尺类型槽径千分尺校准员喻宇文校准日期年月日本厂编号测量范围mm 分度值mm 制造厂家出厂编号校准依据JJG21-2008千分尺检定规程校准地点质量部校准条件温度湿度校准时所用计量标准量块计量标准证书编号有效期2013 年月日校准项目序号校准项目规程要求结果1 外观无影响使用准确度的外观缺陷2 各部分相互作用微分筒转动和测微螺杆的移动平稳无卡滞摩擦现象3 测力手感无异样4 测量面的平面度普通的不大于0.6um 数显的不大于0.3 um5 数显千分尺的示值重复性不大于1um6 数显千分尺的细分误差不超过±2 um7 微分筒端面和固定套管刻线的相对位置压线小于0.05 mm 离线小于0.1 mm8 示值误差校准点（mm）A+5.12 A+10.24 A+15.36 A+21.50 A+25 误差（um）千分尺类型数显外径千分尺校准员喻宇文校准日期2012 年月日本厂编号测量范围mm 分度值mm 制造厂家出厂编号校准依据JJG21-2008千分尺检定规程校准地点质量部校准条件温度湿度校准时所用计量标准量块计量标准证书编号有效期2013 年月日校准项目序号校准项目规程要求结果1 外观无影响使用准确度的外观缺陷2 各部分相互作用微分筒转动和测微螺杆的移动平稳无卡滞摩擦现象3 测力手感无异样4 测量面的平面度普通的不大于0.6um 数显的不大于0.3 um5 数显千分尺的示值重复性不大于1um6 数显千分尺的细分误差不超过±2 um7 微分筒端面和固定套管刻线的相对位置压线小于0.05 mm 离线小于0.1 mm8 示值误差校准点（mm）A+5.12 A+10.24 A+15.36 A+21.50 A+25 误差（um）。

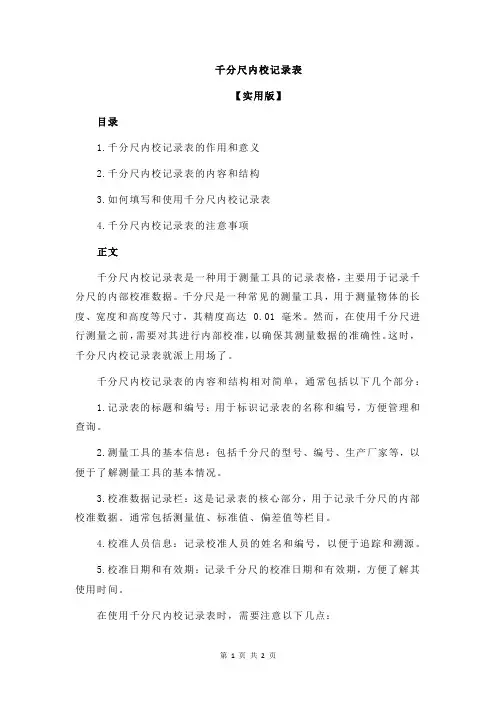

千分尺内校记录表
【实用版】
目录
1.千分尺内校记录表的作用和意义
2.千分尺内校记录表的内容和结构
3.如何填写和使用千分尺内校记录表
4.千分尺内校记录表的注意事项
正文
千分尺内校记录表是一种用于测量工具的记录表格，主要用于记录千分尺的内部校准数据。

千分尺是一种常见的测量工具，用于测量物体的长度、宽度和高度等尺寸，其精度高达 0.01 毫米。

然而，在使用千分尺进行测量之前，需要对其进行内部校准，以确保其测量数据的准确性。

这时，千分尺内校记录表就派上用场了。

千分尺内校记录表的内容和结构相对简单，通常包括以下几个部分：
1.记录表的标题和编号：用于标识记录表的名称和编号，方便管理和查询。

2.测量工具的基本信息：包括千分尺的型号、编号、生产厂家等，以便于了解测量工具的基本情况。

3.校准数据记录栏：这是记录表的核心部分，用于记录千分尺的内部校准数据。

通常包括测量值、标准值、偏差值等栏目。

4.校准人员信息：记录校准人员的姓名和编号，以便于追踪和溯源。

5.校准日期和有效期：记录千分尺的校准日期和有效期，方便了解其使用时间。

在使用千分尺内校记录表时，需要注意以下几点：
1.填写记录表前，需要先对千分尺进行内部校准，确保其测量数据的准确性。

2.填写记录表时，需要认真核对测量数据，确保数据的准确性和一致性。

3.填写记录表后，需要妥善保管记录表，防止遗失或损坏。

4.当千分尺的使用寿命到期或测量数据出现异常时，需要及时重新进行内部校准，并重新填写记录表。
