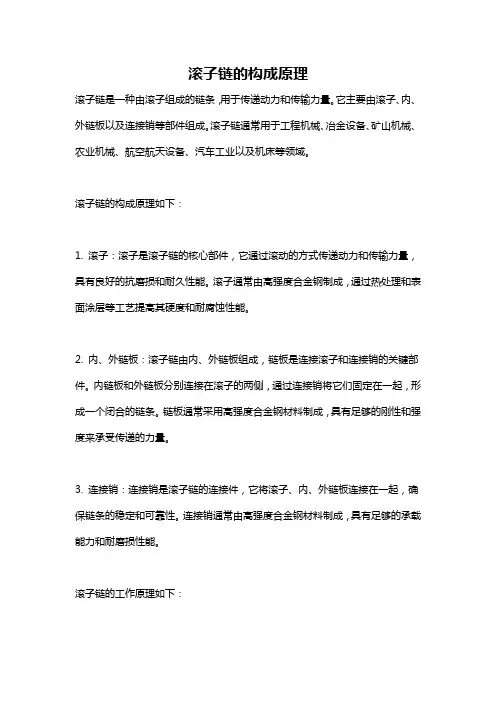

滚子链的构成原理滚子链是一种由滚子组成的链条,用于传递动力和传输力量。
它主要由滚子、内、外链板以及连接销等部件组成。
滚子链通常用于工程机械、冶金设备、矿山机械、农业机械、航空航天设备、汽车工业以及机床等领域。
滚子链的构成原理如下:1. 滚子:滚子是滚子链的核心部件,它通过滚动的方式传递动力和传输力量,具有良好的抗磨损和耐久性能。
滚子通常由高强度合金钢制成,通过热处理和表面涂层等工艺提高其硬度和耐腐蚀性能。
2. 内、外链板:滚子链由内、外链板组成,链板是连接滚子和连接销的关键部件。
内链板和外链板分别连接在滚子的两侧,通过连接销将它们固定在一起,形成一个闭合的链条。
链板通常采用高强度合金钢材料制成,具有足够的刚性和强度来承受传递的力量。
3. 连接销:连接销是滚子链的连接件,它将滚子、内、外链板连接在一起,确保链条的稳定和可靠性。
连接销通常由高强度合金钢材料制成,具有足够的承载能力和耐磨损性能。
滚子链的工作原理如下:1. 动力输入:滚子链通常由电机等动力源提供动力输入,动力源传递动力给链条的首个滚子。
滚子通过滚动的方式将动力传递给下一个滚子,从而实现动力的连续传递。
2. 力量传输:滚子链通过滚动的方式传输力量和扭矩。
当滚子链受到外部力的作用时,力量会通过滚子传递给链条上的其他滚子,最终传递给工作部件,实现力量的传输和转换。
3. 工作部件:滚子链将动力输入和力量传输到工作部件,从而实现机械设备的正常工作。
工作部件可以是机床上的刀具、输送带上的物料、农机上的耕地工具等,滚子链将动力和力量传递给这些工作部件,实现不同的工作功能。
总的来说,滚子链由滚子、内、外链板和连接销等部件组成,通过滚动的方式传递动力和传输力量。
它的工作原理是利用滚子的滚动来实现动力的连续传递和力量的传输。
滚子链广泛应用于各个领域的机械设备中,为机械设备的正常工作提供了可靠的力量支持。

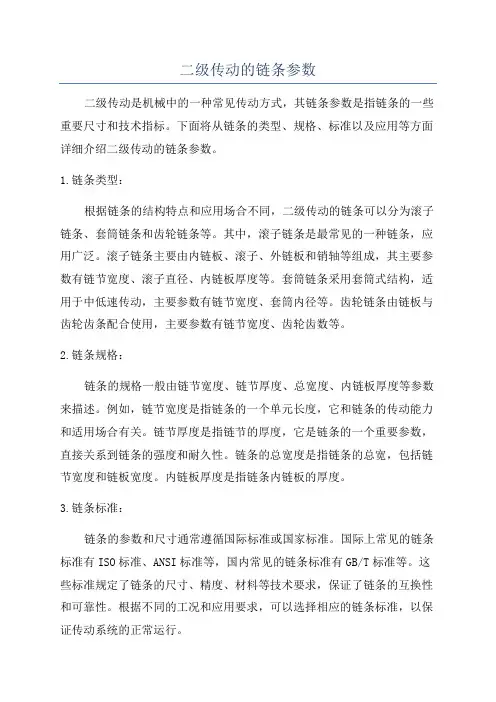

二级传动的链条参数二级传动是机械中的一种常见传动方式,其链条参数是指链条的一些重要尺寸和技术指标。
下面将从链条的类型、规格、标准以及应用等方面详细介绍二级传动的链条参数。

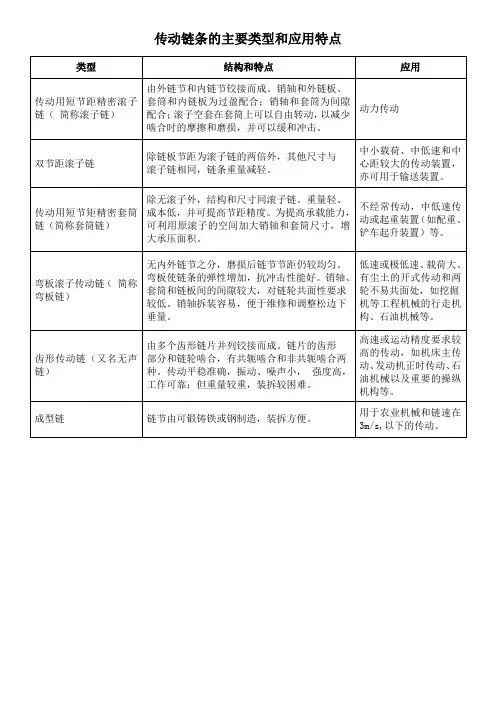

1.链条类型:根据链条的结构特点和应用场合不同,二级传动的链条可以分为滚子链条、套筒链条和齿轮链条等。
其中,滚子链条是最常见的一种链条,应用广泛。
滚子链条主要由内链板、滚子、外链板和销轴等组成,其主要参数有链节宽度、滚子直径、内链板厚度等。
套筒链条采用套筒式结构,适用于中低速传动,主要参数有链节宽度、套筒内径等。
齿轮链条由链板与齿轮齿条配合使用,主要参数有链节宽度、齿轮齿数等。
2.链条规格:链条的规格一般由链节宽度、链节厚度、总宽度、内链板厚度等参数来描述。
例如,链节宽度是指链条的一个单元长度,它和链条的传动能力和适用场合有关。
链节厚度是指链节的厚度,它是链条的一个重要参数,直接关系到链条的强度和耐久性。
链条的总宽度是指链条的总宽,包括链节宽度和链板宽度。
内链板厚度是指链条内链板的厚度。
3.链条标准:链条的参数和尺寸通常遵循国际标准或国家标准。
国际上常见的链条标准有ISO标准、ANSI标准等,国内常见的链条标准有GB/T标准等。
这些标准规定了链条的尺寸、精度、材料等技术要求,保证了链条的互换性和可靠性。
根据不同的工况和应用要求,可以选择相应的链条标准,以保证传动系统的正常运行。
4.链条应用:二级传动的链条广泛应用于各个领域,如工程机械、矿山机械、冶金设备、输送机械、起重机械等。
例如,工程机械领域常用的链条有履带链、转向链、平衡链等;输送机械领域常用的链条有刮板链、板链、螺旋输送链等。
根据不同的应用场合和工况要求,选择合适的链条类型和规格,有助于提高传动系统的效率和可靠性。
综上所述,二级传动的链条参数是指链条的一些重要尺寸和技术指标,包括链条类型、规格、标准和应用等。
了解链条参数对于正确选择和使用链条,确保传动系统的正常运行和延长链条使用寿命具有重要意义。

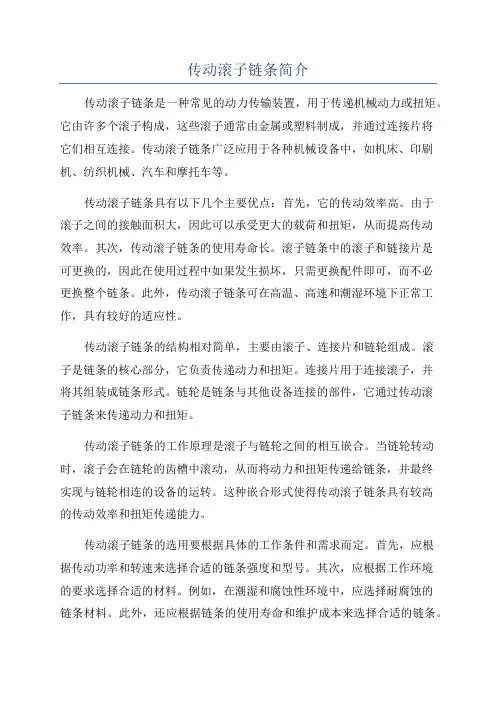

传动滚子链条简介传动滚子链条是一种常见的动力传输装置,用于传递机械动力或扭矩。
它由许多个滚子构成,这些滚子通常由金属或塑料制成,并通过连接片将它们相互连接。
传动滚子链条广泛应用于各种机械设备中,如机床、印刷机、纺织机械、汽车和摩托车等。
传动滚子链条具有以下几个主要优点:首先,它的传动效率高。
由于滚子之间的接触面积大,因此可以承受更大的载荷和扭矩,从而提高传动效率。
其次,传动滚子链条的使用寿命长。
滚子链条中的滚子和链接片是可更换的,因此在使用过程中如果发生损坏,只需更换配件即可,而不必更换整个链条。
此外,传动滚子链条可在高温、高速和潮湿环境下正常工作,具有较好的适应性。
传动滚子链条的结构相对简单,主要由滚子、连接片和链轮组成。
滚子是链条的核心部分,它负责传递动力和扭矩。
连接片用于连接滚子,并将其组装成链条形式。
链轮是链条与其他设备连接的部件,它通过传动滚子链条来传递动力和扭矩。
传动滚子链条的工作原理是滚子与链轮之间的相互嵌合。
当链轮转动时,滚子会在链轮的齿槽中滚动,从而将动力和扭矩传递给链条,并最终实现与链轮相连的设备的运转。
这种嵌合形式使得传动滚子链条具有较高的传动效率和扭矩传递能力。
传动滚子链条的选用要根据具体的工作条件和需求而定。
首先,应根据传动功率和转速来选择合适的链条强度和型号。
其次,应根据工作环境的要求选择合适的材料。
例如,在潮湿和腐蚀性环境中,应选择耐腐蚀的链条材料。
此外,还应根据链条的使用寿命和维护成本来选择合适的链条。
在使用传动滚子链条时,需要进行定期的维护和保养。
首先,要保持链条的清洁和润滑。
链条在工作过程中会产生摩擦和磨损,因此需要定期清洗和加油,以减少链条的磨损和延长使用寿命。
其次,要检查链条的松紧度和链节间隙是否适当。
松紧度不当会影响链条的传动效率和寿命,因此需要根据实际情况进行调整。
此外,还需要定期检查链轮的磨损程度,如有需要要及时更换。
总之,传动滚子链条作为一种常见的动力传输装置,具有传动效率高、使用寿命长、适应性强等优点。

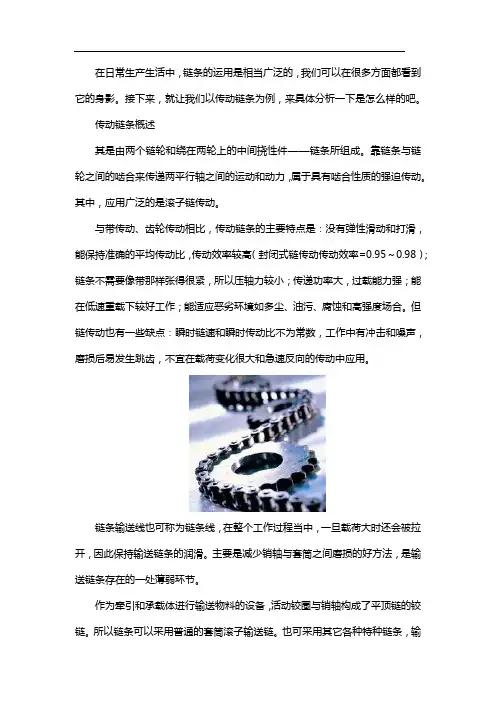

在日常生产生活中,链条的运用是相当广泛的,我们可以在很多方面都看到它的身影。
接下来,就让我们以传动链条为例,来具体分析一下是怎么样的吧。
传动链条概述其是由两个链轮和绕在两轮上的中间挠性件——链条所组成。
靠链条与链轮之间的啮合来传递两平行轴之间的运动和动力,属于具有啮合性质的强迫传动。
其中,应用广泛的是滚子链传动。
与带传动、齿轮传动相比,传动链条的主要特点是:没有弹性滑动和打滑,能保持准确的平均传动比,传动效率较高(封闭式链传动传动效率=0.95~0.98);链条不需要像带那样张得很紧,所以压轴力较小;传递功率大,过载能力强;能在低速重载下较好工作;能适应恶劣环境如多尘、油污、腐蚀和高强度场合。
但链传动也有一些缺点:瞬时链速和瞬时传动比不为常数,工作中有冲击和噪声,磨损后易发生跳齿,不宜在载荷变化很大和急速反向的传动中应用。
链条输送线也可称为链条线,在整个工作过程当中,一旦载荷大时还会被拉开,因此保持输送链条的润滑。
主要是减少销轴与套筒之间磨损的好方法,是输送链条存在的一处薄弱环节。
作为牵引和承载体进行输送物料的设备,活动铰圈与销轴构成了平顶链的铰链。
所以链条可以采用普通的套筒滚子输送链。
也可采用其它各种特种链条,输送链条的快速磨损失效与胶合失效都与润滑油密切的关系。
具体我们就以24A传动链条为例,下面就来看一下24A传动链条的参数。
参数:链号24A-1 120;滚子直径22.23mm;内节内宽25.22mm;销轴直径11.10mm;销轴长度50.30-54.30mm;内链板高度35.70mm;链板厚度4.80mm;极限拉伸荷载127.00kn;每米长重5.62kn/m。
传动链条大致就是如24A传动链条一般,差不多的参数数据和特点,这样一来,大家对于传动链条应该有了清楚的了解了吧。
杭州傲州链传动有限公司具有先进的制造技术与较强制造力,精密的检测仪器,确保出厂的每一根链条都质量合格。
公司主要生产产品有各种A,B系列传动用短节距精密滚子链,双节距传动链和输送链,短节距输送滚子链附件,双节距输送滚子附件,立体车库链,空心销轴滚子链和套筒链条,大滚子输送链及附件,ZGS38联合收割机链及附件输送链,质量稳定,产品经久耐用。
滚子链链轮的基本参数和主要尺寸滚子链链轮是一种传动装置,经常用于机械设备中的动力传递。
它由滚子链和链轮组成,滚子链是由一系列滚子和内外板链片连接而成,链轮则是安装在轴上的齿轮。
滚子链链轮的基本参数和主要尺寸对于设备的正常运行至关重要,下面我们将详细介绍相关内容。
1.链条参数:滚子链的参数通常包括链节尺寸、滚子尺寸、链销尺寸、内、外板链片厚度等。
其中,链节尺寸主要包括链节宽度、链节厚度和链节高度。
滚子尺寸包括滚子直径和滚子宽度。
链销尺寸包括链销直径和链销长度。
这些参数通常由滚子链的型号决定,常见的滚子链型号有ANSI标准、ISO 标准等。
2.链轮参数:链轮的参数通常包括齿数、齿宽、轮毂宽度、孔径等。
齿数决定了链轮的传动比,齿宽决定了链条能否完全嵌入链轮齿槽中,轮毂宽度决定了链轮的结构强度,孔径决定了链轮能否正确安装在轴上。
这些参数通常由链轮的类型和使用环境决定,常见的链轮类型有简单轮、双轮、多轮等。
在设计和选择滚子链链轮时,还需要考虑以下几个重要的尺寸参数:3. 齿模数(Module):齿模数是链轮齿形的基本尺寸参数,表示齿宽和齿数的比值,常用单位是毫米。
齿模数越小,链轮的齿长和齿宽相对就会变小,同时齿数相对也会变多。
齿模数与传动比、齿轮材料强度等因素有关。
4. 分度圆直径(Pitch Diameter):分度圆直径是链轮齿面与齿槽中心之间的圆直径,它是链轮的基本尺寸,也是链条传动的基准尺寸。
分度圆直径决定了链轮的外径以及齿宽、齿距等参数。
5. 压力角(Pressure Angle):压力角是链轮齿面与切线的夹角,常见的压力角有20度、14.5度等。
压力角的大小直接影响链轮的齿底强度和链条的传动效果。
除了以上基本参数和主要尺寸外,还需要注意滚子链链轮的材料选择、齿形修正系数、错位系数等因素,这些因素都会影响到滚子链链轮的使用寿命、传动效率和噪音特性。
总之,滚子链链轮的基本参数和主要尺寸对于设备的传动性能和正常运行非常重要,设计和选择时需根据实际需求和要求进行合理的选型。

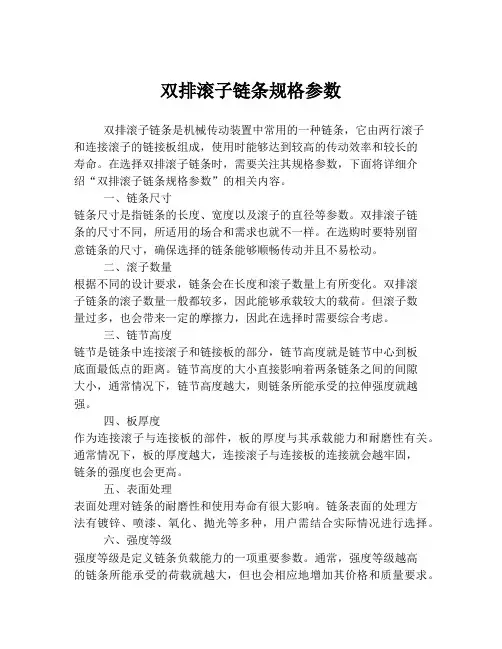

双排滚子链条规格参数双排滚子链条是机械传动装置中常用的一种链条,它由两行滚子和连接滚子的链接板组成,使用时能够达到较高的传动效率和较长的寿命。
