传动链条的结构介绍

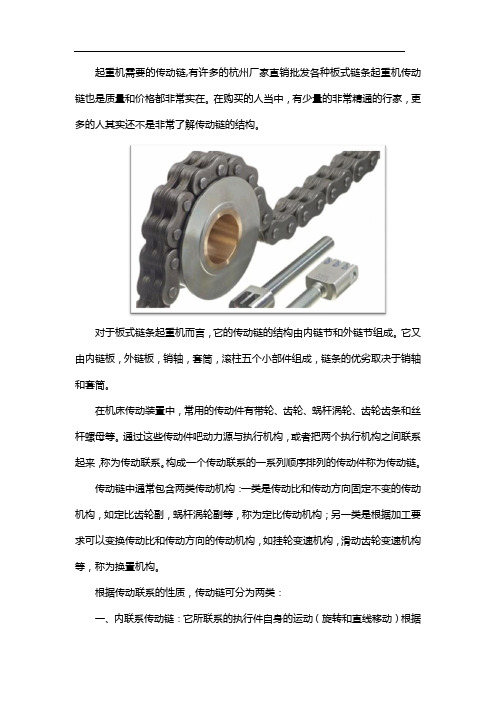

起重机需要的传动链,有许多的杭州厂家直销批发各种板式链条起重机传动链也是质量和价格都非常实在。

在购买的人当中，有少量的非常精通的行家，更多的人其实还不是非常了解传动链的结构。

对于板式链条起重机而言，它的传动链的结构由内链节和外链节组成。

它又由内链板，外链板，销轴，套筒，滚柱五个小部件组成，链条的优劣取决于销轴和套筒。

在机床传动装置中，常用的传动件有带轮、齿轮、蜗杆涡轮、齿轮齿条和丝杆螺母等。

通过这些传动件吧动力源与执行机构，或者把两个执行机构之间联系起来，称为传动联系。

构成一个传动联系的一系列顺序排列的传动件称为传动链。

传动链中通常包含两类传动机构：一类是传动比和传动方向固定不变的传动机构，如定比齿轮副，蜗杆涡轮副等，称为定比传动机构；另一类是根据加工要求可以变换传动比和传动方向的传动机构，如挂轮变速机构，滑动齿轮变速机构等，称为换置机构。

根据传动联系的性质，传动链可分为两类：一、内联系传动链：它所联系的执行件自身的运动（旋转和直线移动）根据运动分析，同属于一个独立的成行运动，因而在执行元件之间的相对运动关系要严格的要求。

具有这类传动链联系性质的传动链称为内联系传动链。

因此内联系传动链中不确定或瞬时传动比变化的传动机构，如带传动、链传动、摩擦传动等。

例如在卧式车床上加工螺纹，联系主轴与刀架之间的螺纹传动就是一条传动比有严格要求的内联系传动链，它能保证并得到螺纹所需的螺距。

二、外联系传动链：它是联系运动源和机床执行机构之间的传动链。

它使执行元件得到预定的速度的运动，并传动一定的动力，但不要求运动源和执行原件之间严格的传动比关系。

外联系传动链传动比的变化只影响生产率和表面粗糙度，不影响工件表面形状的形成。

（1）.链条分类传动用短节距滚子链、传动用双节距滚子链、传动用套筒链、重载传动用弯板滚子链、传动用齿形链、无级变速链、长节距输送链、短节距滚子输送链、双节距滚子输送链、倍速输送链、板式链。

（2）.链条限性链条作为一种常见得传动力的装置，通过双曲线弧的“链子”设计，减小摩擦力，使用于动力比较大而运行速度比较慢的地方，比皮带传动有明显得优越性，例如坦克，气动压缩机等，但是传动速度不能太快，因为链条的柔韧性不如皮带传送。

传动链条标准引言传动链条作为一种重要的机械传动装置，在各个领域都有着广泛的应用。

它通过链条与链轮的配合，实现转动力的传递和传动轴的连接。

传动链条具有结构简单、传动效率高、承载能力强等优点，因此在工业生产、交通运输、农业机械等多个领域都得到了广泛应用。

一、传动链条的定义和结构1.1 传动链条的定义传动链条是由一系列相互连接的链节组成的传动装置。

它主要由链条、链轮和链节组成，通过链轮的转动来传递力和实现传动。

1.2 传动链条的结构传动链条一般由链条和链节两个基本部分组成。

链条由一系列相同的链节按照一定的方式连接而成，链节则是链条的基本单元。

链节通常由两个侧板、销轴和滚子组成。

侧板固定在链节上，销轴则用于连接相邻的链节，滚子则位于链节的侧板之间，起到传递力和减小摩擦的作用。

二、传动链条的工作原理传动链条的工作原理是通过链轮的转动来传递力和实现传动。

当链轮转动时，链条上的滚子随之滚动，从而使得链条也一同转动。

通过链条的转动，可以实现不同轴之间的动力传递和连接。

三、传动链条的应用领域传动链条广泛应用于各个行业和领域，包括以下几个方面：3.1 工业生产领域在工业生产中，传动链条被广泛应用于各种机械设备和生产线。

例如，传送机、搅拌机、输送机、冷却机等设备中常常采用传动链条来传递动力和实现传动。

3.2 交通运输领域在交通运输领域，传动链条被用于汽车、摩托车、自行车等交通工具的传动系统。

它可以将发动机的动力传递给车轮，实现车辆的前进。

3.3 农业机械领域在农业机械中，传动链条常用于拖拉机、收割机、播种机等设备的传动系统。

它可以传递发动机的动力，驱动农机进行各项作业。

3.4 矿山和建筑领域在矿山和建筑领域，传动链条被广泛应用于各种起重设备、输送设备和挖掘设备中。

它可以承受重载和高强度的工作条件，确保设备的正常运行。

四、传动链条的标准要求传动链条的标准要求主要包括以下几个方面：4.1 尺寸标准传动链条的尺寸标准包括链条的长度、宽度、链节的间距等。

传动滚子链条简介传动滚子链条是一种常见的动力传输装置，用于传递机械动力或扭矩。

它由许多个滚子构成，这些滚子通常由金属或塑料制成，并通过连接片将它们相互连接。

传动滚子链条广泛应用于各种机械设备中，如机床、印刷机、纺织机械、汽车和摩托车等。

传动滚子链条具有以下几个主要优点：首先，它的传动效率高。

由于滚子之间的接触面积大，因此可以承受更大的载荷和扭矩，从而提高传动效率。

其次，传动滚子链条的使用寿命长。

滚子链条中的滚子和链接片是可更换的，因此在使用过程中如果发生损坏，只需更换配件即可，而不必更换整个链条。

此外，传动滚子链条可在高温、高速和潮湿环境下正常工作，具有较好的适应性。

传动滚子链条的结构相对简单，主要由滚子、连接片和链轮组成。

滚子是链条的核心部分，它负责传递动力和扭矩。

连接片用于连接滚子，并将其组装成链条形式。

链轮是链条与其他设备连接的部件，它通过传动滚子链条来传递动力和扭矩。

传动滚子链条的工作原理是滚子与链轮之间的相互嵌合。

当链轮转动时，滚子会在链轮的齿槽中滚动，从而将动力和扭矩传递给链条，并最终实现与链轮相连的设备的运转。

这种嵌合形式使得传动滚子链条具有较高的传动效率和扭矩传递能力。

传动滚子链条的选用要根据具体的工作条件和需求而定。

首先，应根据传动功率和转速来选择合适的链条强度和型号。

其次，应根据工作环境的要求选择合适的材料。

例如，在潮湿和腐蚀性环境中，应选择耐腐蚀的链条材料。

此外，还应根据链条的使用寿命和维护成本来选择合适的链条。

在使用传动滚子链条时，需要进行定期的维护和保养。

首先，要保持链条的清洁和润滑。

链条在工作过程中会产生摩擦和磨损，因此需要定期清洗和加油，以减少链条的磨损和延长使用寿命。

其次，要检查链条的松紧度和链节间隙是否适当。

松紧度不当会影响链条的传动效率和寿命，因此需要根据实际情况进行调整。

此外，还需要定期检查链轮的磨损程度，如有需要要及时更换。

总之，传动滚子链条作为一种常见的动力传输装置，具有传动效率高、使用寿命长、适应性强等优点。

链条传动原理图
链条传动是一种常见的力传递装置，用于将动力从一个位置传递到另一个位置。

它主要由链条、链轮和轴承组成。

链条是链条传动的核心部件，它由一系列链接在一起的链节组成。

每个链节上都有一个孔和两个凸起的销，通过这些销可以将链节连接起来形成一个完整的链条。

链轮是链条传动的主动和被动部件。

链条传动通常由一个或多个链轮组成。

主动链轮由动力源驱动，被动链轮通过链条与主动链轮连接，传递动力。

在链轮上有一系列的齿，链条的销可以嵌入这些齿槽中，以达到传递力的目的。

轴承是链条传动的支撑部件，它通过支撑链轮和链条，保持它们的运动稳定。

轴承通常安装在链轮轴上，并与链轮一起旋转。

它可以是滚动轴承或滑动轴承，具体根据应用场景来确定。

链条传动的工作原理如下：当主动链轮通过动力源进行转动时，链条跟随主动链轮的转动而产生运动。

链条通过旋转的链轮传递动力，将动力传递到被动链轮上。

被动链轮通过链条与主动链轮连接，受到动力的作用而转动。

在传递过程中，链条和链轮之间的齿槽和销之间形成一种紧密的配合，确保了传动的稳定性和可靠性。

总结：链条传动通过链条、链轮和轴承相互配合，实现了力的传递和转动的目的。

它在机械传动中应用广泛，具有结构简单、传动效率高等优点，被广泛应用于各种机械设备中。

在日常生产生活中，链条的运用是相当广泛的，我们可以在很多方面都看到它的身影。

接下来，就让我们以传动链条为例，来具体分析一下是怎么样的吧。

传动链条概述其是由两个链轮和绕在两轮上的中间挠性件——链条所组成。

靠链条与链轮之间的啮合来传递两平行轴之间的运动和动力，属于具有啮合性质的强迫传动。

其中，应用广泛的是滚子链传动。

与带传动、齿轮传动相比，传动链条的主要特点是：没有弹性滑动和打滑，能保持准确的平均传动比，传动效率较高（封闭式链传动传动效率=0.95～0.98）；链条不需要像带那样张得很紧，所以压轴力较小；传递功率大，过载能力强；能在低速重载下较好工作；能适应恶劣环境如多尘、油污、腐蚀和高强度场合。

但链传动也有一些缺点：瞬时链速和瞬时传动比不为常数，工作中有冲击和噪声，磨损后易发生跳齿，不宜在载荷变化很大和急速反向的传动中应用。

链条输送线也可称为链条线，在整个工作过程当中，一旦载荷大时还会被拉开，因此保持输送链条的润滑。

主要是减少销轴与套筒之间磨损的好方法，是输送链条存在的一处薄弱环节。

作为牵引和承载体进行输送物料的设备，活动铰圈与销轴构成了平顶链的铰链。

所以链条可以采用普通的套筒滚子输送链。

也可采用其它各种特种链条，输送链条的快速磨损失效与胶合失效都与润滑油密切的关系。

具体我们就以24A传动链条为例，下面就来看一下24A传动链条的参数。

参数：链号24A-1 120；滚子直径22.23mm；内节内宽25.22mm；销轴直径11.10mm；销轴长度50.30-54.30mm；内链板高度35.70mm；链板厚度4.80mm；极限拉伸荷载127.00kn；每米长重5.62kn/m。

传动链条大致就是如24A传动链条一般，差不多的参数数据和特点，这样一来，大家对于传动链条应该有了清楚的了解了吧。

杭州傲州链传动有限公司具有先进的制造技术与较强制造力，精密的检测仪器，确保出厂的每一根链条都质量合格。

公司主要生产产品有各种A,B系列传动用短节距精密滚子链，双节距传动链和输送链，短节距输送滚子链附件，双节距输送滚子附件，立体车库链，空心销轴滚子链和套筒链条，大滚子输送链及附件，ZGS38联合收割机链及附件输送链，质量稳定，产品经久耐用。

链传动的工作原理特点和应用1. 引言链传动作为一种常见的传动方式，广泛应用于机械领域。

本文将介绍链传动的工作原理、特点以及应用。

2. 工作原理链传动是通过链条将动力从一个轴传递到另一个轴的一种机械传动方式。

它主要由链条、链轮和链板组成。

2.1 链条链条是链传动的核心部件，它由一系列相互连接的链节组成。

链节通常由两个平行的侧板和连接在其中的销轴组成。

链条根据传动的需求，可以分为滚子链、板链等不同类型。

2.2 链轮链轮是链传动的驱动轮和被动轮，它通过齿与链条的链节相互咬合，使链条传递动力。

链轮一般由钢材或铸铁制成，具有良好的耐磨性和传动效率。

2.3 链板链板是链条上的连接件，它连接链条的两个链节，并通过销轴固定。

链板的材料通常与链条相同，以确保整个链传动系统的协调性。

3. 特点链传动具有以下特点：3.1 传动效率高由于链传动采用链轮与链条的齿咬合传递动力，传动效率较高。

尤其适用于高转速和大扭矩的传动需求。

3.2 轴距可调链条是由一系列链节组成，链节可以根据需求增减，从而实现轴距的调整。

这使得链传动在不同传动比例需求下具有较大的灵活性。

3.3 承载能力强链传动采用链条和链轮的传递方式，具有较强的承载能力和耐磨性。

适用于承受大扭矩和冲击负载的传动系统。

3.4 维护方便链条传动的部件通常易于拆卸和更换，使得维护和保养工作相对简单。

同时，链传动被广泛应用和研究，相关的维护经验和技术较为成熟。

4. 应用链传动具有广泛的应用领域，包括但不限于以下方面：4.1 机床工业链传动在机床工业中，如车床、铣床等机床的进给系统中得到了广泛应用。

机床工业通常需要高速、高精度和高扭矩的传动需求，链传动能够满足这些要求。

4.2 农业机械链传动在农业机械中的应用较多，如拖拉机的传动系统、收割机的割刀传动等。

链传动的承载能力强、耐磨性好，适用于农业机械恶劣的工作环境。

4.3 工程机械工程机械中的履带式车辆，如挖掘机、推土机等，采用链传动作为履带的驱动方式。
