链条基础知识

传动链条标准引言传动链条作为一种重要的机械传动装置，在各个领域都有着广泛的应用。

它通过链条与链轮的配合，实现转动力的传递和传动轴的连接。

传动链条具有结构简单、传动效率高、承载能力强等优点，因此在工业生产、交通运输、农业机械等多个领域都得到了广泛应用。

一、传动链条的定义和结构1.1 传动链条的定义传动链条是由一系列相互连接的链节组成的传动装置。

它主要由链条、链轮和链节组成，通过链轮的转动来传递力和实现传动。

1.2 传动链条的结构传动链条一般由链条和链节两个基本部分组成。

链条由一系列相同的链节按照一定的方式连接而成，链节则是链条的基本单元。

链节通常由两个侧板、销轴和滚子组成。

侧板固定在链节上，销轴则用于连接相邻的链节，滚子则位于链节的侧板之间，起到传递力和减小摩擦的作用。

二、传动链条的工作原理传动链条的工作原理是通过链轮的转动来传递力和实现传动。

当链轮转动时，链条上的滚子随之滚动，从而使得链条也一同转动。

通过链条的转动，可以实现不同轴之间的动力传递和连接。

三、传动链条的应用领域传动链条广泛应用于各个行业和领域，包括以下几个方面：3.1 工业生产领域在工业生产中，传动链条被广泛应用于各种机械设备和生产线。

例如，传送机、搅拌机、输送机、冷却机等设备中常常采用传动链条来传递动力和实现传动。

3.2 交通运输领域在交通运输领域，传动链条被用于汽车、摩托车、自行车等交通工具的传动系统。

它可以将发动机的动力传递给车轮，实现车辆的前进。

3.3 农业机械领域在农业机械中，传动链条常用于拖拉机、收割机、播种机等设备的传动系统。

它可以传递发动机的动力，驱动农机进行各项作业。

3.4 矿山和建筑领域在矿山和建筑领域，传动链条被广泛应用于各种起重设备、输送设备和挖掘设备中。

它可以承受重载和高强度的工作条件，确保设备的正常运行。

四、传动链条的标准要求传动链条的标准要求主要包括以下几个方面：4.1 尺寸标准传动链条的尺寸标准包括链条的长度、宽度、链节的间距等。

悬挂链知识点总结一、悬挂链的类型1. 标准链条标准链条是最常见的一种悬挂链型号，它由多个连接环组成，每个环都通过焊接或铆接链接在一起。

标准链条通常由合金钢制成，具有高强度和耐磨性，适用于吊装和搬运重物。

2. 不锈钢链条不锈钢链条是由不锈钢制成的链条，具有防腐蚀性和耐候性。

它通常用于户外环境或需要抗腐蚀性能的场合。

3. 铸铁链条铸铁链条通常由铸铁材料制成，具有极强的耐磨性和抗冲击性能，适用于重型工业领域。

4. 合金链条合金链条通常由合金材料制成，具有高强度和耐用性。

它通常用于吊装和搬运工业重物。

二、悬挂链的应用1. 工业领域悬挂链在工业领域中应用广泛，它通常用于吊装、搬运和支撑重型设备和物品。

工业链条通常承受着重大的压力和冲击力，所以对其材料和制造工艺要求很高。

2. 建筑领域在建筑领域中，悬挂链通常用于支撑和吊装建筑物的构件、建筑材料和机械设备。

它们通常被应用于塔吊、吊篮和建筑吊装机等设备中。

3. 家庭和日常生活在家庭和日常生活中，悬挂链也有着多种应用，比如吊挂灯具、窗帘、植物和装饰物品等。

此外，悬挂链还可以用于家庭修缮和DIY制作等方面。

三、悬挂链的选用与维护1. 选用选择适合的悬挂链需要考虑使用环境、承载重量、使用频率和材料等因素。

通常情况下，合适的悬挂链应该具有足够的强度和耐磨性，以及符合相关标准和规范。

2. 安装和使用在安装悬挂链时，需要确保其各个连接环都能够正确连接，不得有缺口和裂缝。

另外，使用过程中需要避免链条受到过大的冲击和扭曲，以免影响其使用寿命和安全性。

3. 维护为了延长悬挂链的使用寿命，需要进行定期的维护和保养工作。

如检查链条的磨损情况、清洁链条表面的油污和腐蚀物，以及添加适当的润滑剂等。

四、悬挂链的标准和规范悬挂链的生产和使用需要符合相关的标准和规范，以确保其质量和安全性。

常见的悬挂链标准有ISO3076、GB/T20947和ASME B30.9等。

选择悬挂链时需要关注其是否符合相关的标准和规范要求。

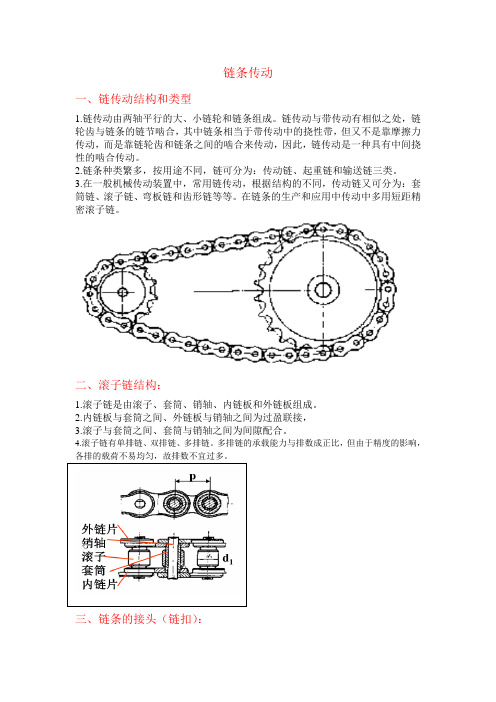

链条传动一、链传动结构和类型1.链传动由两轴平行的大、小链轮和链条组成。

链传动与带传动有相似之处，链轮齿与链条的链节啮合，其中链条相当于带传动中的挠性带，但又不是靠摩擦力传动，而是靠链轮齿和链条之间的啮合来传动，因此，链传动是一种具有中间挠性的啮合传动。

2.链条种类繁多，按用途不同，链可分为：传动链、起重链和输送链三类。

3.在一般机械传动装置中，常用链传动，根据结构的不同，传动链又可分为：套筒链、滚子链、弯板链和齿形链等等。

在链条的生产和应用中传动中多用短距精密滚子链。

二、滚子链结构：1.滚子链是由滚子、套筒、销轴、内链板和外链板组成。

2.内链板与套筒之间、外链板与销轴之间为过盈联接，3.滚子与套筒之间、套筒与销轴之间为间隙配合。

4.滚子链有单排链、双排链、多排链。

多排链的承载能力与排数成正比，但由于精度的影响，各排的载荷不易均匀，故排数不宜过多。

三、链条的接头（链扣）：1..链条的接头的作用是方便地把链条连接起来。

2.链条的接头处的固定形式有：1）用开口销固定，多用于大节距链，2）弹簧卡固定，多用于小节距链。

四、链条的规格五、链条传动的特点1）与带传动相比，链传动无弹性滑动和打滑现象，因而能保持平均传动比不变，传动效率高（润滑良好的链传动的效率约为97~98%）。

2）链条不需要象带那样张得很紧，因此作用在轴上的压力较小，所以能在低速重载和高温条件下及有水或有油等恶劣坏境下工作。

3）和齿轮传动相比。

链条传动易于安装，成本低谦，链传动还可用于中心距较大的场合且制造精度低。

4）运转时不能保持恒定传动比，传动的平稳性差，工作时冲击和噪音较大，磨损后易发生跳齿现象，只能用于平行轴间的传动。

六、链条常见故障和安装时注意问题1．中心距调整不当，链条过松或过紧。

必须进行重新调整，调整要求以下部链条中间垂度为10mm～15mm为适中。

2.链条严重磨损，必须重新更换并保证润滑。

3.链条联接卡子脱落。

必须重新装配，链条接轴销上的卡簧(锁片)必须卡入接轴的槽之中，以确保链条的运转安全。

医学的五个链条一、基础链条：解剖学、生理学、病理学医学的基础链条是解剖学、生理学和病理学。

解剖学研究人体组织和器官的结构，为其他医学学科提供基础知识。

生理学研究人体生命活动的规律和机制，探索身体各系统的功能和相互关系。

而病理学则是研究疾病的发生、发展和变化规律，通过病理解剖和组织学研究，为疾病的诊断和治疗提供依据。

二、临床链条：诊断学、治疗学、预防学临床链条是医学的核心链条，包括诊断学、治疗学和预防学。

诊断学是通过患者的症状、体征和实验室检查等手段，确定疾病的种类和性质。

治疗学则是根据疾病的诊断结果，制定并实施相应的治疗方案，通过药物、手术、物理疗法等手段，促进患者康复。

预防学则是通过疫苗接种、环境卫生、健康教育等手段，预防疾病的发生和传播。

三、研究链条：流行病学、实验医学、临床研究研究链条是推动医学进步的重要链条，包括流行病学、实验医学和临床研究。

流行病学研究人群中疾病的发生规律和影响因素，揭示疾病的流行趋势和防控策略。

实验医学通过动物模型和体外实验，研究疾病的发病机制和新药的疗效。

临床研究是在临床实践中，通过对患者进行观察和干预，验证新的诊断和治疗方法的有效性和安全性。

四、技术链条：医学影像学、实验室医学、介入医学技术链条是现代医学的重要支撑，包括医学影像学、实验室医学和介入医学。

医学影像学通过放射学、超声学、核医学等技术，对疾病进行影像学诊断，帮助医生了解病变的位置、范围和性质。

实验室医学通过实验室检查，分析血液、尿液、组织等的生化指标，为疾病的诊断和治疗提供依据。

介入医学通过导管技术、微创技术等手段，直接在患者体内进行诊断和治疗，减少患者的痛苦和创伤。

五、管理链条：医学教育、医院管理、医疗质量管理管理链条是保障医疗服务质量的重要环节，包括医学教育、医院管理和医疗质量管理。

医学教育培养医学人才，传承和发展医学知识和技术。

医院管理通过规范医疗流程、合理分配资源，提高医院运行效率和服务质量。

医疗质量管理则是通过建立质量管理体系、开展医疗事故监测和评估，提升医疗服务的安全性和可靠性。

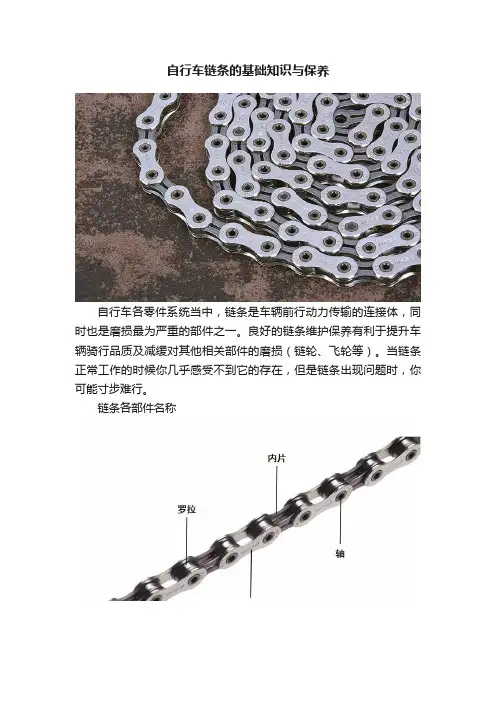

自行车链条的基础知识与保养自行车各零件系统当中，链条是车辆前行动力传输的连接体，同时也是磨损最为严重的部件之一。

良好的链条维护保养有利于提升车辆骑行品质及减缓对其他相关部件的磨损（链轮、飞轮等）。

当链条正常工作的时候你几乎感受不到它的存在，但是链条出现问题时，你可能寸步难行。

链条各部件名称▲链条快拆链条什么情况下需要保养呢？•骑行中变速性能降低（变速有明显延时）•链条上的积尘或油泥太多（油垢太多传动阻力大）•传动系统运转时产生噪音（传动时链条与齿盘飞轮之间的磨损产生）•由于链条干燥在蹬踏时发出咯咯的响声（过于干燥没有润滑）•在淋雨后长时间放置（腐蚀生锈）•在一般路面行驶时，至少每两周或每200公里左右需要保养一次(清洁上油）•在骑行环境恶略的环境下每次骑行回来都要保养一次（防止腐蚀生锈）准备工具1.清洁每次骑乘后要清洁链条，特别是在雨天及潮湿环境中。

注意要使用干布来擦拭链条及其配件。

若有必要，可使用旧牙刷清洁链片之间的缝隙。

同时也别忘了清洁前变速器及后变速导轮。

不要使用强酸或强碱性的清洁剂(如铁锈去除剂)，因这些化学药剂会导致链条受损甚至断裂。

切勿使用有添加溶剂的洗链器清洗链条，这种清洗方式绝对会使链条受损。

避免使用去渍油等有机溶剂，这不仅会破坏环境也会洗掉轴承部位的润滑油。

2.工具检查▲根据专业工具的测量结果，确定是否需要更换链条▲链条状态数据标准3.润滑每次清洁、擦拭或用溶剂清洗链条后，务必加上润滑油。

(不建议使用有机溶剂清洗链条)上润滑油前，确保您的链条是干燥的。

将润滑油渗透链条的链接部位，然后待之变黏稠或干燥。

这样可以确实润滑链条容易磨耗的部位. 确认是否使用合适的润滑油，您可以倒一些在手上测试。

好的润滑油，刚开始感觉起来像水(渗透)，但过些时间则会变黏稠或干燥(持久润滑) 为避免过量的润滑油囤积阻塞，只须在链条关键部位上油。

上油后，将可减少链条运转时的磨耗与异音。

在链条其它位置只需使用少许润滑油防锈即可。

链条传动知识点链条传动作为一种常见的传动方式，在机械领域中得到广泛应用。

它主要通过链条的拉伸和压缩来实现动力的传递，具有结构简单、传动效率高和传动力矩大等优点。

本文将介绍链条传动的基本原理、构成要素以及常见的应用场景。

一、链条传动的基本原理链条传动的基本原理是通过轮齿与链条相互咬合，将动力从一个轮齿传递到另一个轮齿。

链条由一系列的链接件组成，每个链接件上都有一个圆柱形的轮齿，当链条在传动轮齿上运动时，轮齿与轮齿之间的咬合产生摩擦力，从而实现动力的传递。

链条传动可以分为正向传动和反向传动两种形式。

正向传动是指传动轮齿和被传动轮齿的转动方向相同，而反向传动则相反。

正向传动适用于大多数的传动场合，而反向传动多用于需要改变传动方向的场合。

二、链条传动的构成要素链条传动主要由链条、链轮和轴承等构成要素组成。

1.链条：链条是链条传动的核心部件，它由一系列链接件组成。

链条的材质一般采用高强度的合金钢，以保证其承载力和使用寿命。

链条上的连接件通常有滚子链、滑块链和齿形链等多种类型，根据传动的具体要求选择适合的链条类型。

2.链轮：链轮是链条传动中的动力输出和输入部件，它是由齿轮和链条相互啮合形成的。

链轮一般分为驱动链轮和从动链轮两种类型，驱动链轮提供动力输入，而从动链轮则接受动力输出。

链轮的齿数和齿形需要根据传动比和工作条件进行选择。

3.轴承：轴承主要用于支撑和定位链轮和传动轴，减少传动过程中的摩擦损失和能量消耗。

常见的轴承类型有滚子轴承、滑动轴承和滚珠轴承等，根据传动的负载和转速选择适合的轴承类型。

三、链条传动的应用场景链条传动由于其结构简单、传动效率高和传动力矩大等特点，在各种机械设备中得到了广泛应用。

以下是一些常见的链条传动应用场景：1.工程机械：链条传动广泛应用于各种工程机械中，如挖掘机、装载机和起重机等。

它能够承受较大的冲击负载和振动，具有较高的可靠性和使用寿命，适合于恶劣的工作环境。

2.农业机械：链条传动也是农业机械中常见的传动方式之一。

摩托车链条结构摘要：一、摩托车链条结构简介1.链条的作用2.链条的分类二、链条的主要部件1.链节2.销轴3.内链片4.外链片三、链条的工作原理1.传动过程2.动力传递四、链条的维护与保养1.更换链条2.链条清洁3.链条润滑正文：一、摩托车链条结构简介摩托车链条是连接发动机和驱动轮的关键部件，起到传递动力、稳定传动的作用。

根据材质和用途的不同，摩托车链条可以分为多种类型，例如：不锈钢链条、普通链条、越野链条等。

二、链条的主要部件1.链节：链节是链条的基本组成单位，通常由销轴、内链片和外链片组成。

链节之间的连接通过销轴来实现。

2.销轴：销轴是链条中的关键部件，负责连接链节，并承受动力传递过程中的摩擦力和拉力。

销轴的材质和加工精度对链条的使用寿命和性能有很大影响。

3.内链片：内链片与销轴配合，固定在链节内部。

它的作用是引导链条在驱动轮和发动机之间正确传动，并承受部分拉力和摩擦力。

4.外链片：外链片与驱动轮配合，负责将发动机的动力传递给驱动轮。

外链片的材质和形状对摩托车的性能和驾驶体验有很大影响。

三、链条的工作原理1.传动过程：当摩托车发动机运转时，曲轴通过链条驱动器（如离合器）带动链条转动。

链条转动时，链节依次经过销轴、内链片、外链片，最终将动力传递给驱动轮。

2.动力传递：链条在传动过程中，发动机的动力通过链节、销轴、内链片和外链片逐渐传递给驱动轮，使摩托车得以行驶。

四、链条的维护与保养1.更换链条：当链条磨损严重、出现断裂或脱落等现象时，需要及时更换链条。

更换链条时，应选择与摩托车型号匹配的原厂链条。

2.链条清洁：定期清洁链条可以防止污垢和泥沙积累，影响传动性能。

清洁时，可以使用链条清洁剂和刷子进行擦拭。

3.链条润滑：链条润滑可以减少链条与销轴、内链片和外链片之间的摩擦，降低磨损，延长链条使用寿命。

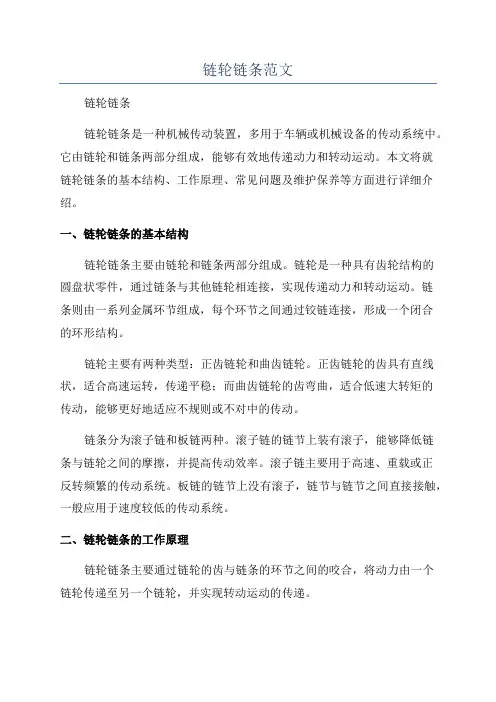

链轮链条范文链轮链条链轮链条是一种机械传动装置，多用于车辆或机械设备的传动系统中。

它由链轮和链条两部分组成，能够有效地传递动力和转动运动。

本文将就链轮链条的基本结构、工作原理、常见问题及维护保养等方面进行详细介绍。

一、链轮链条的基本结构链轮链条主要由链轮和链条两部分组成。

链轮是一种具有齿轮结构的圆盘状零件，通过链条与其他链轮相连接，实现传递动力和转动运动。

链条则由一系列金属环节组成，每个环节之间通过铰链连接，形成一个闭合的环形结构。

链轮主要有两种类型：正齿链轮和曲齿链轮。

正齿链轮的齿具有直线状，适合高速运转，传递平稳；而曲齿链轮的齿弯曲，适合低速大转矩的传动，能够更好地适应不规则或不对中的传动。

链条分为滚子链和板链两种。

滚子链的链节上装有滚子，能够降低链条与链轮之间的摩擦，并提高传动效率。

滚子链主要用于高速、重载或正反转频繁的传动系统。

板链的链节上没有滚子，链节与链节之间直接接触，一般应用于速度较低的传动系统。

二、链轮链条的工作原理链轮链条主要通过链轮的齿与链条的环节之间的咬合，将动力由一个链轮传递至另一个链轮，并实现转动运动的传递。

链条主要通过链轮的齿与链条的环节之间的啮合，形成一个封闭的传动环路。

当传动装置的一个链轮运动时，链条会受到拉力，拉动另一个链轮转动。

通过链轮的齿与链条的环节之间的间隙设计，可以使链条在齿与环之间有一定的弯曲、滑动和张紧，实现链轮与链条之间的有效传动。

三、链轮链条的常见问题及维护保养1.链条的松弛问题：链条在长期运动过程中，容易因拉力和摩擦而导致链条松弛。

这时，需要及时调整链条的张紧度，以确保传动系统的正常工作。

2.链条断裂或磨损：由于链条承受着较大的拉力和摩擦力，长时间使用会造成链条的断裂或磨损。

这时，需要及时更换链条或进行修复，以保证传动系统的安全和效率。

3.链轮的生锈和磨损：链轮容易因摩擦和湿度而生锈，或因长时间使用而磨损。

这时，需要定期清洁和润滑链轮，以延长链轮的使用寿命。

1 类别链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

2 结构系列在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

3 品种同一系列的链条产品中，按链条元件所用材质、链条附件形式和铰链结构划分品种。

4 规格同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

链条产品分类举例传动链A系列传动用短节距精密滚子链B系列传动用短节距精密滚子链加重系列传动用短节距精密滚子链石油钻机传动滚子链传动用短节距精密套筒链传动用双节距精密滚子链重载传动用弯板滚子链传动用齿形链摩托车链自行车链输送链短节距精密滚子输送链双节距滚子输送链长节距输送链输送用平顶链输送用短节距精密套筒链轻型双铰接悬挂输送链易拆链埋乔板输送链工程用钢制滚子输送链工程用钢制套筒输送链农用滚子输送链农机用夹持输送链曳引链板式链起重用圆环链矿用高强度圆环链提升机圆环链销轴链冷拔机链块式重载位曳链滚子曳引链曳引用弯板链专用链滑片式无级变速链保护拖链锯链锅炉链自来水刮渣链印铁烘炉链管钳链农用拨禾链推力链链条品种举例A系列传动用短节距精密滚子链普通材质（指常规材料）不锈钢全合金钢其他材质短节距精密滚子输送链直立附板加长销轴其他形式附件传动用齿形链圆销式铰链轴瓦式铰链滚柱式铰链链条规格举例A系列传动用短节距精密滚子链（单排、普通材质）节距：9.525mm 节距:12.70mm 节距:15.875mm 其它节距A系列传动用短节距精密滚子链（节距:25.40mm 普通材质）单排双排多排齿形传动链宽度:13.5mm 宽度:16.5mm 宽度:19.5mm 其他宽度欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

各种链条的小知识1、不锈钢链条：零件材料为不锈钢，此种链条适合在食品工业及易受化学、药品等侵蚀场合使用，还可用于高低温场合。

2、镀镍链条、镀锌链条、镀铬链条：所有碳钢材料组成的链条均可表面处理，零件表面经过镀镍、镀锌或镀铬处理，可适合在室外雨水侵蚀等场合使用，但不能防止浓的化学液体腐蚀。

3、自润滑链条：某些零件由一种浸满润滑油的烧结金属制成，此种链条具有耐磨、耐蚀性能优越，不需要维护（免维护），使用寿命长的特点。

广泛应用于受力较高、有耐磨要求，且不能经常进行维护的场合，如食品工业自动化生产线、高档自行车赛车、少维护高精度传动机械。

4、O型密封圈链条：滚子链内外链板间装有密封用O形密封圈，以防灰尘进入和油脂流出铰链。

链条经过严格的预润滑。

因为链条具有超强的零件和可靠的润滑，可用于摩托车等开式传动中。

5、橡胶链条：此类链条是在基于A、B系列链条的外链节上加U形附板，在附板上粘上橡胶（如天然橡胶NR、硅树脂橡胶SI等）可增加磨损能力，降低噪音，增加防震能力。

用于输送。

6、尖齿链条：这种链条广泛用于木材工业，如木材的喂入和输出、切割、传送台输送等。

7、农机链条：农机链适用于田间作业机械如手扶拖拉机、脱粒机、联合收割机等。

这种链条要求成本低廉但又能承受冲击和耐磨，除此之外，链条应涂油脂或能自动润滑。

8、高强度链条：是一种特制滚子链，通过改进链板形状，加厚链板、精冲链板孔、销轴热处理强化，可提高抗拉强度15~30%，并具有良好冲击性能、疲劳性能。

9、侧弯链条：这种链条具有较大的铰链间隙和链板间隙，因而具有较大的灵活性，可用于弯曲传动和输送。

10、自动扶梯链条：用于自动扶梯、自动人行通道。

由于自动扶梯工作时间长，安全性要求高，运行平稳。

因此要求此梯级链必须达到规定的最小极限拉伸载荷，两根配对链条的总长偏差、梯级距偏差。

11、摩托车链条：以链条的用途定义，从链条的结构分，有滚子链与套筒链两种型式，从摩托车上使用的部分来分，它有发动机内使用和发动机外使用两种，在发动机内使用的链条大部分是套筒链结构，发动机外使用的链条是用以驱动后轮的传动链，大都使用滚子链。

链条型号及其识别1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

例如：SC3即CL06齿形链，节距为9.525（5）C系列输送链C—Conveyor例如：C2040即08A双节距输送链C2040 SL SL—Small roller 小滚子C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型Smali roller type大滚子型Large roller type（6）L系列板式链L—Leaf chain例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号LH0822即BL422，H—Heavy 重型ISO链号LL1044，L—Light 轻型ISO链号（7）M系列公制链条M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。

（8）W系列焊接链W—Welded例如：W78即节距66mm焊接链，WH为窄系列，WD为宽型（9）Hy—Vo系列高速齿形链Hy—Heavy duty, Hight SpeedVo—Involute（10）PIV系列齿链式无级变速链（11）ST系列自动扶梯梯级链ST—Step chain例如：131即节距131.33梯级滚子链（12）PT系列自动人行道输送链P—Passenger T—Step chain（13）MR系列可锻铸铁滚子链M—malleable R—Roller chain（14）TOP系列平顶链，例如：TT型，TT635—普通型平顶链，板条宽63.5TS型，TS550—带平顶的钢滚子链，板条宽55.0TP型，TP762—平顶板为聚醛树脂，基础链为弯板链，板条宽76.2 TTup型，TTup1143—顶板为聚醛树脂，销轴为不锈钢，板条宽114.3TNu型，TNu826—聚醛树酯顶板，板条宽82.6（15）Super系列特级链，例如：Super80即强度、耐磨、疲劳特别优秀的16A滚子链（16）US系列超级链US—Ultra Super例如：US100即20A超级滚子链，级速度可达50米/分以上。

链条传动知识点总结图解一、链条传动的工作原理链条传动是通过链条将动力传递给机械设备的一种传动方式。

其工作原理是利用链条与链轮的啮合作用，将动力从一个轴传递到另一个轴。

在传动中，动力源（如电机）驱动一根轴上的链轮，链条将这一功率传导到另一根轴的链轮上，从而实现动力传递。

链条传动的工作原理简单、传动效率高，因此被广泛应用于各种机械设备中。

二、链条传动的构成要素1. 链条链条是链条传动的核心组件，其类型多种多样，包括滚子链、板链和耐油链等。

链条的选用需根据传动功率、传动速度、工作环境等因素综合考虑。

链条的引进装置、链板、销轴和套筒等构成链条的主要部件。

2. 链轮链轮是链条传动的主要传动元件，其分为主动轮和被动轮。

主动轮由动力源（如电机）传递动力，被动轮接受动力传递给被传动件。

链轮的齿数、模数和轴孔尺寸等是链条传动设计中需要考虑的重要参数。

3. 张紧装置链条传动中的张紧装置能够使链条保持适当的张紧度，防止链条脱落和松弛。

通常采用弹簧张紧器或者手动张紧器来保持链条的张紧度。

4. 辅助装置辅助装置包括链条保护罩、滑轮和导轨等。

链条保护罩能够保护链条免受外部损坏，滑轮和导轨则能够改善链条传动的运动平稳性和效率。

三、链条传动的设计参数1. 传动比传动比是链条传动设计中需要考虑的重要参数之一，通常表示为主动链轮的齿数与被动链轮的齿数之比。

传动比的选择需根据传动功率、传动速度和传动效率等因素综合考虑。

2. 齿轮比齿轮比是链条传动中齿轮的模数和齿数之比，它直接影响到链条传动的传动比和速比，需根据实际传动需求来选取合适的齿轮比。

3. 传动效率传动效率是链条传动的重要性能指标，它受到链条和链轮的摩擦、啮合等因素的影响。

一般来讲，传动效率越高，链条传动的能量损失越小。

四、链条传动的安装调整1. 装配链条在装配链条时，应保证链条与链轮的啮合良好，链条张紧适当，链轮轴线平行，张紧装置安装正确。

2. 调整链条链条传动在使用过程中可能会出现松弛、跳链等现象，此时需要对链条进行调整，保证链条传动的正常运转。
