机械完整性案例氯甲烷泄漏发烟硫酸泄漏光气泄漏致死亡事故BP炼油厂事故爆炸◆◆◆事故根本原因：◆◆◆机械完整性的发展：国内外重大危险化学品事故的不断发生，一方面引起了各国政府监管部门的高度重视，相继颁布或更新有关法律法规和标准规范，用于预防和遏制重大危险化学品事故的发生;另一方面也表明，单纯应用工程技术，无法有效杜绝意外危险化学品事故的发生，必须辅以完整而有效的管理制度，以弥补安全技术应用的不足。

因此，基于设备安全管理的方法——机械完整性(Mechanical Integrity)应运而生，它源于1992年美国职业安全健康理局于颁布的《高度危险性化工过程安全管理办法》第8条款。

经过20多年的发展与推广，机械完整性管理已被世界各大石油、石化企业和危险化学品生产企业应用，并得到一致认可。

◆◆◆机械完整性概述设备可靠性管理理念机械完整性，又称设备完整性，是一套用于确保设备在生命周期中，保持持续的耐用性和功能性的管理体系。

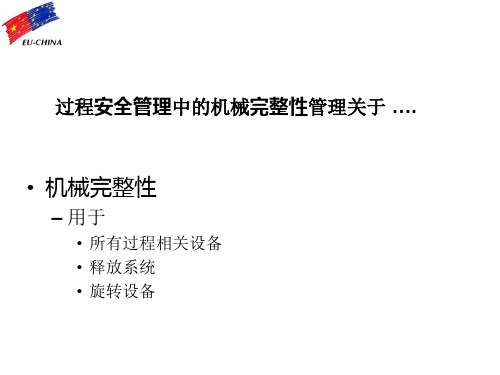

机械完整性中所指的设备是广义的，包括电气、仪表、设施、管线等，一旦该设备失效或故障，会引起过程安全事故。

纳入机械完整性管理的设备一般包括：压力容器、高能动设备、泄放和通风系统及部件、气体检测系统、二次容纳系统、安全仪表系统、紧急停车系统、消防设施、防雷防静电系统、关键性管道及其附件，以及软管和膨胀节等。

对一个复杂的危险化学品生产工艺过程而言，涉及危险化学品的物质安全、工艺过程安全、设备安全和作业环境安全等多个方面，要防止因单一失误演变成重大灾难事故，就必须从领导决策、过程控制、人员操控、安全设施、应急响应等多个方面构筑安全防护体系，而过程安全管理体系就能起到这样的作用。

设备机械完整性管理指南设备的机械完整性是设备投入使用后，保证设备完好的重要手段，它涵盖了对设备安装、使用、维护、修理、检验、变更、报废等各个环节的管理。

为保证设备的机械完整性工作规范、标准、统一，具备良好的可操作性，为设备安全平稳运行提供有力保障，实现本质安全，特分享本指南。

一、设备编号及台帐1、为了便于设备的统计和管理，公司所属所有设备都应编号，一台设备一个编号。

成套设备所配备的电动机等附属设备，如无特殊原因不再单独编号。

2、设备编号应依据PID图所标注的设备工位号来确定，无工位号或独立运行的设备应由使用单位标注其名称。

设备编号应按照工位号+设备名称规则编写，并在设备的显著部位进行标识。

3、各单位设备管理人员应依据帐物相符的原则建立本单位的设备台帐，设备台帐按照《关于印发公司设备基础资料管理规范的通知》所提供的格式填写。

设备ABC分类应在设备台帐中进行注明。

（A类为关键设备，BC 类为一般设备）4、设备台帐必须齐全、准确、规范、及时更新。

除电子文档外还应保存纸质文件备查。

二、设备技术档案1、各单位应根据公司设备管理的相关规定，建立、健全设备技术档案。

设备技术档案应由专人负责保管。

有条件的单位应单独安排房间存放。

2、每台设备应建立单独的设备技术档案。

设备技术档案主要内容请参照《公司设备基础资料管理规范》第二章第7条；特种设备技术档案主要内容请参照《公司特种设备技术资料建档规范》。

3、设备技术档案是设备的组成部分，当设备发生调拨等变动时设备技术档案应跟随设备同时变动。

变动过程中应做好交接工作避免发生资料遗失。

4、设备零件手册及结构图是设备技术档案的重要组成部分。

应参照以下原则进行管理。

1) 设备零件手册及结构图应由设备生产厂家提供。

设备采购部门应在设备采购技术协议中明确提出。

验收时未按要求提供零件手册及结构图的设备不得通过验收。

2) 设备使用单位应及时收集、完善设备零件手册及结构图，设备零件手册及结构图应与设备档案本、说明书等基础资料一起归档保管。

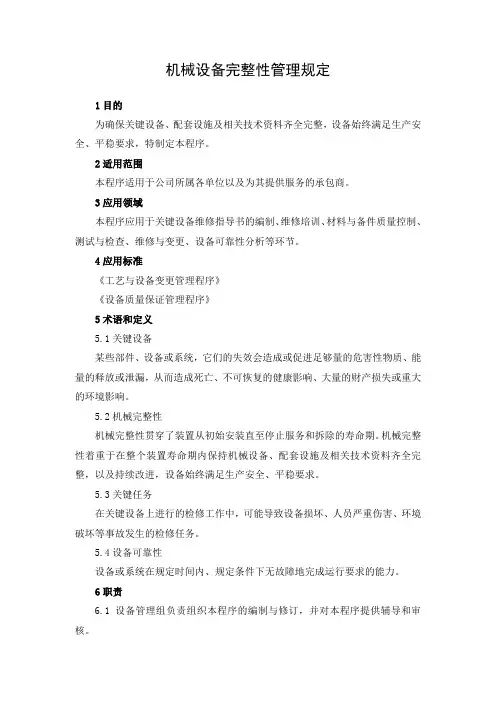

机械设备完整性管理规定1目的为确保关键设备、配套设施及相关技术资料齐全完整，设备始终满足生产安全、平稳要求，特制定本程序。

2适用范围本程序适用于公司所属各单位以及为其提供服务的承包商。

3应用领域本程序应用于关键设备维修指导书的编制、维修培训、材料与备件质量控制、测试与检查、维修与变更、设备可靠性分析等环节。

4应用标准《工艺与设备变更管理程序》《设备质量保证管理程序》5术语和定义5.1关键设备某些部件、设备或系统，它们的失效会造成或促进足够量的危害性物质、能量的释放或泄漏，从而造成死亡、不可恢复的健康影响、大量的财产损失或重大的环境影响。

5.2机械完整性机械完整性贯穿了装置从初始安装直至停止服务和拆除的寿命期。

机械完整性着重于在整个装置寿命期内保持机械设备、配套设施及相关技术资料齐全完整，以及持续改进，设备始终满足生产安全、平稳要求。

5.3关键任务在关键设备上进行的检修工作中，可能导致设备损坏、人员严重伤害、环境破坏等事故发生的检修任务。

5.4设备可靠性设备或系统在规定时间内、规定条件下无故障地完成运行要求的能力。

6职责6.1 设备管理组负责组织本程序的编制与修订，并对本程序提供辅导和审核。

6.2 设备管理组是本程序的日常管理维护部门，负责本程序执行情况的监督考核和程序的更新。

6.3 设备管理组负责组织机电仪专业技能培训，属地负责实施本程序的受众培训。

6.4技术工艺组负责及时更新设备技术资料（设计方面），同时下发给相关部门及属地。

6.5 行政管理组负责按照本程序规定规范采购工作，包括供应商的选择、供应商资质的确认、收集资料档案，并提供给相关部门、协调监造验收等工作。

6.6 公司相关部门负责执行本公司机械完整性管理程序，并对本程序实施提出改进建议。

6.7 属地有权利和义务接受机械完整性管理的培训，执行机械完整性管理程序，并提出改进建议。

7管理要求7.1基本要求7.1.1设备管理组要组织相关部门补充完善关键设备清单和档案，并组织相关人员对关键设备资料的完整性、有效性等进行审查。

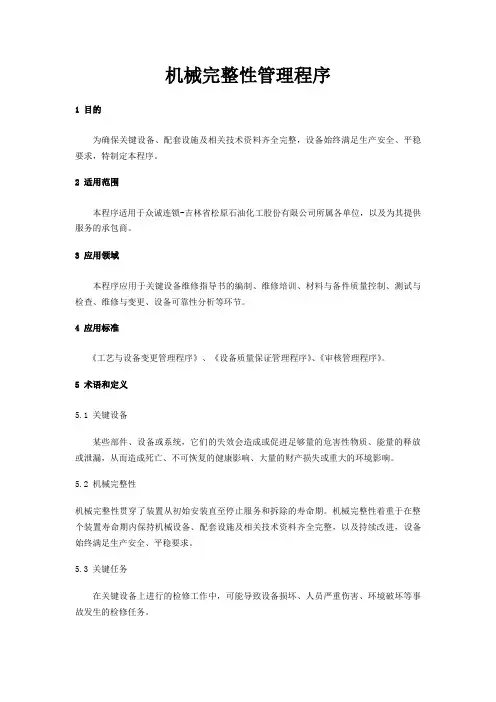

机械完整性管理程序1 目的为确保关键设备、配套设施及相关技术资料齐全完整，设备始终满足生产安全、平稳要求，特制定本程序。

2 适用范围本程序适用于众诚连锁-吉林省松原石油化工股份有限公司所属各单位，以及为其提供服务的承包商。

3 应用领域本程序应用于关键设备维修指导书的编制、维修培训、材料与备件质量控制、测试与检查、维修与变更、设备可靠性分析等环节。

4 应用标准《工艺与设备变更管理程序》、《设备质量保证管理程序》、《审核管理程序》。

5 术语和定义5.1 关键设备某些部件、设备或系统，它们的失效会造成或促进足够量的危害性物质、能量的释放或泄漏，从而造成死亡、不可恢复的健康影响、大量的财产损失或重大的环境影响。

5.2 机械完整性机械完整性贯穿了装置从初始安装直至停止服务和拆除的寿命期。

机械完整性着重于在整个装置寿命期内保持机械设备、配套设施及相关技术资料齐全完整，以及持续改进，设备始终满足生产安全、平稳要求。

5.3 关键任务在关键设备上进行的检修工作中，可能导致设备损坏、人员严重伤害、环境破坏等事故发生的检修任务。

5.4 设备可靠性设备或系统在规定时间内、规定条件下无故障地完成运行要求的能力。

6 职责6.1设备部职责6.1.1 公司设备部负责组织本程序的编制与修订，并对本程序提供辅导和审核。

6.1.2 公司设备部是本程序的日常管理维护部门，负责本程序执行情况的监督考核和程序的更新。

6.1.3 设备部负责组织机电仪专业技能培训，各车间负责实施本程序的受众培训。

6.1.4 设备部要参与机械完整性（MI）的全过程管理。

包括1.健全、维护、推动公司内部机械完整性和质量保证（MIQA）管理程序；2.协调机械完整性和质量保证（MIQA）相关事宜，并将机械完整性和质量保证（MIQA）的要求传递至各车间；3.提供机械完整性和质量保证（MIQA）培训；4.确认和协调机械完整性和质量保证（MIQA）所需的资源（人、机、料、法、环）；5.组织开展机械完整性和质量保证（MIQA）内部审核；6.其他。

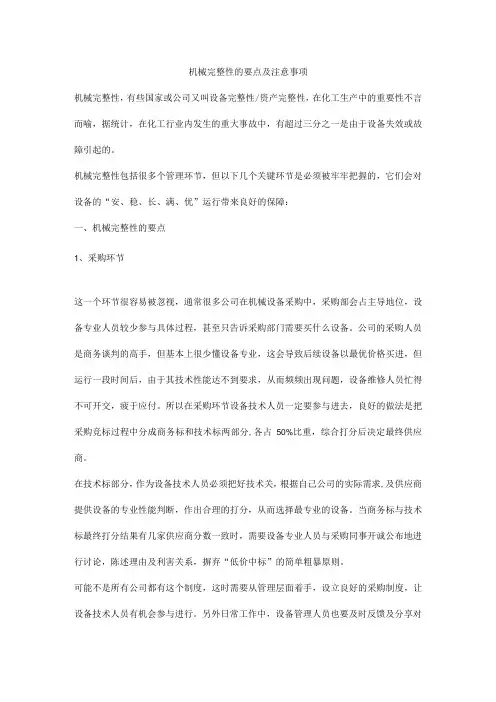

机械完整性的要点及注意事项机械完整性，有些国家或公司又叫设备完整性/资产完整性，在化工生产中的重要性不言而喻，据统计，在化工行业内发生的重大事故中，有超过三分之一是由于设备失效或故障引起的。

机械完整性包括很多个管理环节，但以下几个关键环节是必须被牢牢把握的，它们会对设备的“安、稳、长、满、优”运行带来良好的保障：一、机械完整性的要点1、采购环节这一个环节很容易被忽视，通常很多公司在机械设备采购中，采购部会占主导地位，设备专业人员较少参与具体过程，甚至只告诉采购部门需要买什么设备。

公司的采购人员是商务谈判的高手，但基本上很少懂设备专业，这会导致后续设备以最优价格买进，但运行一段时间后，由于其技术性能达不到要求，从而频频出现问题，设备维修人员忙得不可开交，疲于应付。

所以在采购环节设备技术人员一定要参与进去，良好的做法是把采购竞标过程中分成商务标和技术标两部分,各占50%比重，综合打分后决定最终供应商。

在技术标部分，作为设备技术人员必须把好技术关，根据自己公司的实际需求,及供应商提供设备的专业性能判断，作出合理的打分，从而选择最专业的设备。

当商务标与技术标最终打分结果有几家供应商分数一致时，需要设备专业人员与采购同事开诚公布地进行讨论，陈述理由及利害关系，摒弃“低价中标”的简单粗暴原则。

可能不是所有公司都有这个制度，这时需要从管理层面着手，设立良好的采购制度，让设备技术人员有机会参与进行。

另外日常工作中，设备管理人员也要及时反馈及分享对设备使用感受或故障情况给采购同事，使其有个总体印象，供下次采购时进行参考。

2、运行维护环节运行维护环节其重要性不言而喻，我们一直提倡“预防性维修”，即在设备正常运行时，进行前瞻性的、预防性的维护保养，而不是等到其发生故障时进行紧急抢修。

其宗旨是变被动为主动。

机械完整性千万不要以为只是设备部门人员的职责，就像一个公司的产品质量也不仅仅是质量检验部门人员的责任。

要发挥广大一线运行人员的积极性，他们是机械设备的最密切接触者，也是异常状态的最先发现者，必须发挥其积极性，发现设备隐患及时报告。

2023年3月17日全国安标委化学品分标委管理程序检验和测试预防性维护缺陷管理泄漏管理数据库管理设备完好性：设备完好性（Equipment Integrity），也可叫机械完整性（mechanical integrity ，MI），或设备完整性，在过程安全管理（PSM）管理过程中，设备完好性是12个大项的内容之一，贯穿设备自安装使用开始直至报废的生命周期，可见其重要程度。

管理程序4.10.1 建立设备完好性管理制度企业应建立设备完好性管理制度，明确设备完好性管理的范围、职责和工作程序、标准，规范设备管理和技术改进措施,确保设备全生命周期安全运行。

4.10.2 本质安全设计企业应要求设计单位做好本质安全设计，根据风险评估结果合理选择设备和管道的材质、设备规格,关键设备应留有足够的安全裕量，为装置长周期运行提供基础保障。

4.10.3 采购、制造、安装质量控制4.10.3.1 企业应明确采购和验收标准。

选择合格的供应商,对于关键设备或有特殊质量要求的设备，应派代表现场监督制造质量；设备入库验收时,应确保其符合采购计划和设计要求;特殊设备材料入库后储存条件应满足要求。

4.10.3.2 企业应依据设计标准和制造商提供的安装指南正确安装设备，并进行初始检查、检验和测试，形中海壳牌现行程序文件《可靠性管理指南（RELIABILITY MANAGEMENT FRAMEWORK GUIDELINE）》中涵盖设备完好性（设备完整性）内容，如下：中海壳牌在设计上采用本质安全设计，同时具备TA2、TA3的技术审核，保证了设计安全。

在KPI考评项中，也设立了针对工艺设计本质安全的相关考评目标。

检验和测试4.10.5 检验和测试4.10.5.1企业应按照设备设施安全运行的要求，制定设备检验和测试计划，定期对设备设施进行检验和测试。

4.10.5.2企业应依据装置运行情况和风险分析结果，加强对高风险设备设施、易失效部位的检验测试，确定检测部位、检测方法和频次，并严格执行。

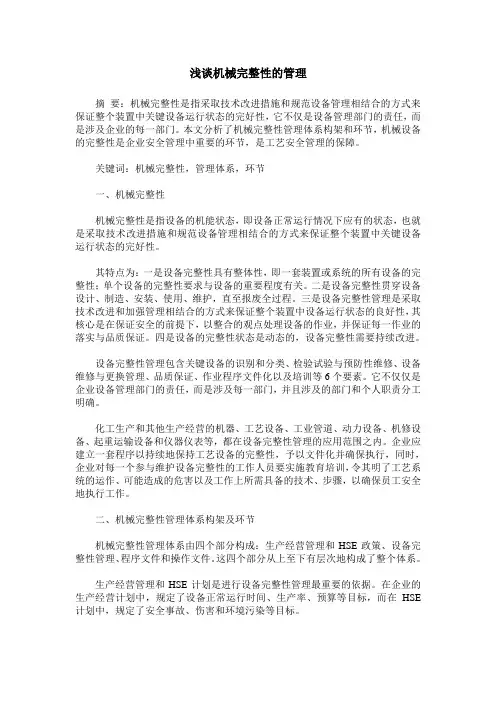

浅谈机械完整性的管理摘要：机械完整性是指采取技术改进措施和规范设备管理相结合的方式来保证整个装置中关键设备运行状态的完好性，它不仅是设备管理部门的责任，而是涉及企业的每一部门。

本文分析了机械完整性管理体系构架和环节，机械设备的完整性是企业安全管理中重要的环节，是工艺安全管理的保障。

关键词：机械完整性，管理体系，环节一、机械完整性机械完整性是指设备的机能状态，即设备正常运行情况下应有的状态，也就是采取技术改进措施和规范设备管理相结合的方式来保证整个装置中关键设备运行状态的完好性。

其特点为：一是设备完整性具有整体性，即一套装置或系统的所有设备的完整性；单个设备的完整性要求与设备的重要程度有关。

二是设备完整性贯穿设备设计、制造、安装、使用、维护，直至报废全过程。

三是设备完整性管理是采取技术改进和加强管理相结合的方式来保证整个装置中设备运行状态的良好性，其核心是在保证安全的前提下，以整合的观点处理设备的作业，并保证每一作业的落实与品质保证。

四是设备的完整性状态是动态的，设备完整性需要持续改进。

设备完整性管理包含关键设备的识别和分类、检验试验与预防性维修、设备维修与更换管理、品质保证、作业程序文件化以及培训等6个要素。

它不仅仅是企业设备管理部门的责任，而是涉及每一部门，并且涉及的部门和个人职责分工明确。

化工生产和其他生产经营的机器、工艺设备、工业管道、动力设备、机修设备、起重运输设备和仪器仪表等，都在设备完整性管理的应用范围之内。

企业应建立一套程序以持续地保持工艺设备的完整性，予以文件化并确保执行，同时，企业对每一个参与维护设备完整性的工作人员要实施教育培训，令其明了工艺系统的运作、可能造成的危害以及工作上所需具备的技术、步骤，以确保员工安全地执行工作。

二、机械完整性管理体系构架及环节机械完整性管理体系由四个部分构成：生产经营管理和HSE政策、设备完整性管理、程序文件和操作文件。

这四个部分从上至下有层次地构成了整个体系。

制药企业（公司）的过程安全管理方法过程安全管理（PSM），也称为工艺安全管理，是为防止化学品或能量从运行装置或相关设备发生泄漏，或减轻发生泄漏所造成的后果，而建立的一套管理系统。

主要关注工艺系统的设计合理性与完好性，以及如何正确落实相关的生产操作和系统维护。

它的基本出发点是防止危险物料/能量的意外释放。

企业应参考国内外相关法规及标准（例如AQ/T3034《化工企业工艺安全管理实施导则》）建立适合本企业的过程安全管理系统，至少包括以下管理要素：工艺安全信息（PSI）、机械完整性（MI）、工艺危害分析（PHA）、变更管理（MOC）、应急预案与应急反应、事故/事件管理、操作程序、培训、承包商管理、投产前安全审查（PSSR）、涉及工艺系统的作业安全、符合性审核。

此外，还有两个要素是员工参与和商业机密，这两个要素可根据企业实际需求考虑是否采纳。

本节主要探讨过程安全特定的几个管理要素，如工艺安全信息（PSI）、工艺危害分析（PHA）、机械完整性管理（MI）、投产前安全审查（PSSR）等。

对于其他于职业安全共同的管理要素不做更深入的探讨。

一、工艺安全信息（PSI）企业应当在产品的研发、中试放大、试生产和正式规模生产等不同阶段，收集、整理和维护书面的工艺安全信息，为辨识、掌握工艺系统中存在的危害提供必要的基础信息。

工艺安全信息包括工厂所有物料（包括原料、中间品、成品、废品）的危害信息（SDS）、工艺技术信息以及设备信息。

物料危害信息主要包括：物料毒性，如允许暴露限值（PEL或OEL）或OEB分级；物理参数：如熔点/沸点/闪点/饱和蒸汽压/溶解特性等；燃烧爆炸特性：如粉尘最小点火能等，固体物料撞击敏感性，极限氧含量等；反应相关特性，腐蚀性数据（腐蚀性以及材质的不相容性），热稳定性和化学稳定性等；应急相关信息：如灭火方法、泄漏化学品的处置方法等。

工艺技术信息主要包括：研发过程中收集到的相关工艺安全信息，包括物料平衡表、工艺流程图（含工艺流程说明）、化学反应的原理资料、设计的物料最大储存量、安全操作范围（温度、压力、流量、液位、流量或组分等）、偏离正常工况的后果评估，以及相关过程安全事故调查报告。

设备机械完整性管理指南（Ver 1.0）塔里木油田公司二零零七年十一月目录一、设备编号及台帐 (2)二、设备技术档案 (2)三、备品配件定额管理 (3)四、设备操作管理 (4)五、设备维护保养管理 (5)六、人员培训及资格考核 (6)七、特种设备的定期检验 (8)八、装置、设备检维修管理 (8)九、设备的变更管理 (13)十、启用前安全捡查 (13)十一、异常原因及可靠度分析 (13)十二、维修记录归档 (15)十三、报废管理 (16)设备的机械完整性是设备投入使用后，保证设备完好的重要手段，它涵盖了对设备安装、使用、维护、修理、检验、变更、报废等各个环节的管理。

为保证设备的机械完整性工作规范、标准、统一，具备良好的可操作性，为设备安全平稳运行提供有力保障，实现油田生产本质安全，特制定本指南。

塔里木油田公司各单位应依照本指南进行管理。

一、设备编号及台帐1、为了便于设备的统计和管理，油田公司所属所有设备都应编号，一台设备一个编号。

成套设备所配备的电动机等附属设备，如无特殊原因不再单独编号。

2、设备编号应依据PID图所标注的设备工位号来确定，无工位号或独立运行的设备应由使用单位标注其名称。

设备编号应按照工位号+设备名称规则编写，并在设备的显著部位进行标识。

3、各单位设备管理人员应依据帐物相符的原则建立本单位的设备台帐，设备台帐按照《关于印发塔里木油田公司设备基础资料管理规范的通知》所提供的格式填写。

设备ABC分类应在设备台帐中进行注明。

（A类为关键设备，BC类为一般设备）4、设备台帐必须齐全、准确、规范、及时更新。

除电子文档外还应保存纸质文件备查。

二、设备技术档案1、各单位应根据油田公司设备管理的相关规定，建立、健全设备技术档案。

设备技术档案应由专人负责保管。

有条件的单位应单独安排房间存放。

2、每台设备应建立单独的设备技术档案。

设备技术档案主要内容请参照《塔里木油田公司设备基础资料管理规范》第二章第7条；特种设备技术档案主要内容请参照《塔里木油田公司特种设备技术资料建档规范》。

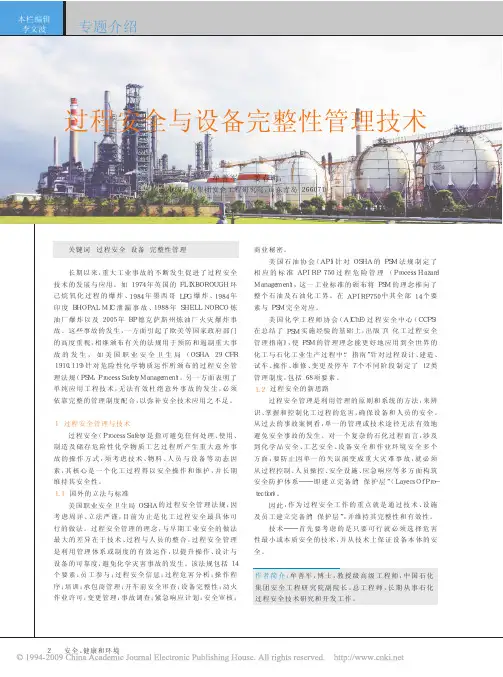

设备完整性介绍设备完整性(MechanicalIntegri-ty，简称MI)源自美国职业安全与健康管理局(OSHA)的高度危险性化工过程安全管理办法的第8条款。

经过数年的推广，设备完整性已成为一个独立领域，得到了世界各大石化公司的普遍认同与应用。

设备完整性的概念和基本要素一般而言，设备完整性是指设备的机能状态，即设备正常运行情况下应有的状态，也就是采取技术改进措施和规范设备管理相结合的方式来保证整个装置中关键设备运行状态的完好性。

其特点为:一是设备完整性具有整体性，即一套装置或系统的所有设备的完整性；单个设备的完整性要求与设备的重要程度有关。

二是设备完整性贯穿设备设计、制造、安装、使用、维护，直至报废全过程。

三是设备完整性管理是采取技术改进和加强管理相结合的方式来保证整个装置中设备运行状态的良好性，其核心是在保证安全的前提下，以整合的观点处理设备的作业，并保证每一作业的落实与品质保证。

四是设备的完整性状态是动态的，设备完整性需要持续改进。

设备完整性管理包含：设备编号及台账、技术档案、备品配件定额管理、设备操作管理、设备维修保养管理、人员培训资格考核、特种作业设备定期检验、装置设备检维修管理、设备变更、启用前安全检查、异常原因及可靠性分析、维修记录归档、报废管理等。

机械完整性的实施案例：1、新设备的安装企业应建立适当的程序确保设备的现场安装符合设备设计规格要求和制造商提出的安装指南，如防止材质误用、安装过程中的检验和测试。
