过程安全管理要素——机械完整性管理2016-05-27中国化学品安全协会中国化学品安全协会hxpaq2015为广大用户推送安全要闻、行业资讯、安全预警、法律法规等信息，多角度、全方位、连续报道涉及化工领域安全生产的重要工作。
机械完整性案例氯甲烷泄漏发烟硫酸泄漏光气泄漏致死亡事故BP炼油厂事故爆炸◆◆◆事故根本原因：◆◆◆机械完整性的发展：国内外重大危险化学品事故的不断发生，一方面引起了各国政府监管部门的高度重视，相继颁布或更新有关法律法规和标准规范，用于预防和遏制重大危险化学品事故的发生;另一方面也表明，单纯应用工程技术，无法有效杜绝意外危险化学品事故的发生，必须辅以完整而有效的管理制度，以弥补安全技术应用的不足。
因此，基于设备安全管理的方法——机械完整性(Mechanical Integrity)应运而生，它源于1992年美国职业安全健康理局于颁布的《高度危险性化工过程安全管理办法》第8条款。
经过20多年的发展与推广，机械完整性管理已被世界各大石油、石化企业和危险化学品生产企业应用，并得到一致认可。
◆◆◆机械完整性概述设备可靠性管理理念机械完整性，又称设备完整性，是一套用于确保设备在生命周期中，保持持续的耐用性和功能性的管理体系。
机械完整性中所指的设备是广义的，包括电气、仪表、设施、管线等，一旦该设备失效或故障，会引起过程安全事故。
纳入机械完整性管理的设备一般包括：压力容器、高能动设备、泄放和通风系统及部件、气体检测系统、二次容纳系统、安全仪表系统、紧急停车系统、消防设施、防雷防静电系统、关键性管道及其附件，以及软管和膨胀节等。
对一个复杂的危险化学品生产工艺过程而言，涉及危险化学品的物质安全、工艺过程安全、设备安全和作业环境安全等多个方面，要防止因单一失误演变成重大灾难事故，就必须从领导决策、过程控制、人员操控、安全设施、应急响应等多个方面构筑安全防护体系，而过程安全管理体系就能起到这样的作用。
企 业 管 理157科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 当前,在安全生产管理的内容中:“人”“机”“物”“环”要素中,其中的“机”即机械设备设施某个环节出现缺陷都可能会造成重大或特大安全事故,因此,很有必要对机械完整性进行深入了解和探讨。
1 对机械完整性的基本描述机械完整性也可称设备完整性,是一套用于确保设备在其生命周期内,始终保持可持续的耐用性和功能性的管理体系,也就是说在其生命周期内始终在过程管理体系中安全运行。
对机械完整性中所讲的设备是一个广义的概念,所涵盖的内容包括:设备设施、管道线路、电器仪表、安全预防监控系统;如高能动设备、泻放和通风系统、紧急停车系统、气体检测报警系统、消防设施、防雷防静电系统、自动启动、关闭、停止装置等。
对于比较复杂的危险化学品生产工艺过程来说,涉及危险化学品的物质安全、工艺过程安全、设备设施安全、和作业环境安全等多个方面。
要防止因某一单项因素的失误扩散成重大灾难性事故,就必须从领导真心重视和正确决策,过程控制,人员操控,安全设施,应急响应等多个方面构筑安全防护体系。
而过程安全管理体系就能起到应有的作用。
过程安全管理是利用管理的原则和系统的方法,通过辨识和控制生产全过程的危险因素即人们常讲的把事故消灭在萌芽状态,确保人员和设备设施安全。
过程安全管理体系的内容是:安全承诺、危险和风险的理解、风险管理、从经验中学习再提高四项内容,每项内容由若干个要素组成,如图1所示。
从图1中可以看出,风险管理在过程安全管理体系中占有重大比重,而机械完整性是风险管理中一个重要的环节,它贯穿于设备从设计、制造、安装、使用、维护保养、报废整个生命周期。
设备生命周期的掌控要科学,即使达到生命周期设备还能正常运转也应报废,因为此时的设备出现故障机率极大而难以预料和控制,从设备方面保障全过程的安全。
机械完整性管理的目的:就是防止由于设备故障导致工艺过程中因超压、超限、泄露等发生事故。
机械完整性管理程序1 目的为确保关键设备、配套设施及相关技术资料齐全完整，设备始终满足生产安全、平稳要求，特制定本程序。
2 适用范围本程序适用于众诚连锁-吉林省松原石油化工股份有限公司所属各单位，以及为其提供服务的承包商。
3 应用领域本程序应用于关键设备维修指导书的编制、维修培训、材料与备件质量控制、测试与检查、维修与变更、设备可靠性分析等环节。
4 应用标准《工艺与设备变更管理程序》、《设备质量保证管理程序》、《审核管理程序》。
5 术语和定义5.1 关键设备某些部件、设备或系统，它们的失效会造成或促进足够量的危害性物质、能量的释放或泄漏，从而造成死亡、不可恢复的健康影响、大量的财产损失或重大的环境影响。
5.2 机械完整性机械完整性贯穿了装置从初始安装直至停止服务和拆除的寿命期。
机械完整性着重于在整个装置寿命期内保持机械设备、配套设施及相关技术资料齐全完整，以及持续改进，设备始终满足生产安全、平稳要求。
5.3 关键任务在关键设备上进行的检修工作中，可能导致设备损坏、人员严重伤害、环境破坏等事故发生的检修任务。
5.4 设备可靠性设备或系统在规定时间内、规定条件下无故障地完成运行要求的能力。
6 职责6.1设备部职责6.1.1 公司设备部负责组织本程序的编制与修订，并对本程序提供辅导和审核。
6.1.2 公司设备部是本程序的日常管理维护部门，负责本程序执行情况的监督考核和程序的更新。
6.1.3 设备部负责组织机电仪专业技能培训，各车间负责实施本程序的受众培训。
6.1.4 设备部要参与机械完整性（MI）的全过程管理。
包括1.健全、维护、推动公司内部机械完整性和质量保证（MIQA）管理程序；2.协调机械完整性和质量保证（MIQA）相关事宜，并将机械完整性和质量保证（MIQA）的要求传递至各车间；3.提供机械完整性和质量保证（MIQA）培训；4.确认和协调机械完整性和质量保证（MIQA）所需的资源（人、机、料、法、环）；5.组织开展机械完整性和质量保证（MIQA）内部审核；6.其他。
机械完整性管理程序1 目得为确保关键设备、配套设施及相关技术资料齐全完整,设备始终满足生产安全、平稳要求,特制定本程序。
2 适用范围本程序适用于众诚连锁－吉林省松原石油化工股份有限公司所属各单位,以及为其提供服务得承包商、3 应用领域本程序应用于关键设备维修指导书得编制、维修培训、材料与备件质量控制、测试与检查、维修与变更、设备可靠性分析等环节。
4 应用标准《工艺与设备变更管理程序》、《设备质量保证管理程序》、《审核管理程序》。
５术语与定义5.1 关键设备某些部件、设备或系统,它们得失效会造成或促进足够量得危害性物质、能量得释放或泄漏,从而造成死亡、不可恢复得健康影响、大量得财产损失或重大得环境影响。
5.２机械完整性机械完整性贯穿了装置从初始安装直至停止服务与拆除得寿命期、机械完整性着重于在整个装置寿命期内保持机械设备、配套设施及相关技术资料齐全完整,以及持续改进,设备始终满足生产安全、平稳要求。
5、3 关键任务在关键设备上进行得检修工作中,可能导致设备损坏、人员严重伤害、环境破坏等事故发生得检修任务、5、4 设备可靠性设备或系统在规定时间内、规定条件下无故障地完成运行要求得能力。
6 职责6.1设备部职责６、１、１公司设备部负责组织本程序得编制与修订,并对本程序提供辅导与审核。
6。
1、２公司设备部就是本程序得日常管理维护部门,负责本程序执行情况得监督考核与程序得更新、６、１.3 设备部负责组织机电仪专业技能培训,各车间负责实施本程序得受众培训。
６。
1。
4 设备部要参与机械完整性(MI)得全过程管理。
包括1.健全、维护、推动公司内部机械完整性与质量保证(ＭIQＡ)管理程序;2.协调机械完整性与质量保证(MIQA)相关事宜,并将机械完整性与质量保证(ＭIQA)得要求传递至各车间;3.提供机械完整性与质量保证(ＭＩQA)培训;4.确认与协调机械完整性与质量保证(ＭＩQA)所需得资源(人、机、料、法、环);5.组织开展机械完整性与质量保证(MＩQA)内部审核;6.其她。
2023年3月17日全国安标委化学品分标委管理程序检验和测试预防性维护缺陷管理泄漏管理数据库管理设备完好性：设备完好性（Equipment Integrity），也可叫机械完整性（mechanical integrity ，MI），或设备完整性，在过程安全管理（PSM）管理过程中，设备完好性是12个大项的内容之一，贯穿设备自安装使用开始直至报废的生命周期，可见其重要程度。
管理程序4.10.1 建立设备完好性管理制度企业应建立设备完好性管理制度，明确设备完好性管理的范围、职责和工作程序、标准，规范设备管理和技术改进措施,确保设备全生命周期安全运行。
4.10.2 本质安全设计企业应要求设计单位做好本质安全设计，根据风险评估结果合理选择设备和管道的材质、设备规格,关键设备应留有足够的安全裕量，为装置长周期运行提供基础保障。
4.10.3 采购、制造、安装质量控制4.10.3.1 企业应明确采购和验收标准。
选择合格的供应商,对于关键设备或有特殊质量要求的设备，应派代表现场监督制造质量；设备入库验收时,应确保其符合采购计划和设计要求;特殊设备材料入库后储存条件应满足要求。
4.10.3.2 企业应依据设计标准和制造商提供的安装指南正确安装设备，并进行初始检查、检验和测试，形中海壳牌现行程序文件《可靠性管理指南（RELIABILITY MANAGEMENT FRAMEWORK GUIDELINE）》中涵盖设备完好性（设备完整性）内容，如下：中海壳牌在设计上采用本质安全设计，同时具备TA2、TA3的技术审核，保证了设计安全。
在KPI考评项中，也设立了针对工艺设计本质安全的相关考评目标。
检验和测试4.10.5 检验和测试4.10.5.1企业应按照设备设施安全运行的要求，制定设备检验和测试计划，定期对设备设施进行检验和测试。
4.10.5.2企业应依据装置运行情况和风险分析结果，加强对高风险设备设施、易失效部位的检验测试，确定检测部位、检测方法和频次，并严格执行。
浅谈机械完整性的管理摘要：机械完整性是指采取技术改进措施和规范设备管理相结合的方式来保证整个装置中关键设备运行状态的完好性，它不仅是设备管理部门的责任，而是涉及企业的每一部门。
本文分析了机械完整性管理体系构架和环节，机械设备的完整性是企业安全管理中重要的环节，是工艺安全管理的保障。
关键词：机械完整性，管理体系，环节一、机械完整性机械完整性是指设备的机能状态，即设备正常运行情况下应有的状态，也就是采取技术改进措施和规范设备管理相结合的方式来保证整个装置中关键设备运行状态的完好性。
其特点为：一是设备完整性具有整体性，即一套装置或系统的所有设备的完整性；单个设备的完整性要求与设备的重要程度有关。
二是设备完整性贯穿设备设计、制造、安装、使用、维护，直至报废全过程。
三是设备完整性管理是采取技术改进和加强管理相结合的方式来保证整个装置中设备运行状态的良好性，其核心是在保证安全的前提下，以整合的观点处理设备的作业，并保证每一作业的落实与品质保证。
四是设备的完整性状态是动态的，设备完整性需要持续改进。
设备完整性管理包含关键设备的识别和分类、检验试验与预防性维修、设备维修与更换管理、品质保证、作业程序文件化以及培训等6个要素。
它不仅仅是企业设备管理部门的责任，而是涉及每一部门，并且涉及的部门和个人职责分工明确。
化工生产和其他生产经营的机器、工艺设备、工业管道、动力设备、机修设备、起重运输设备和仪器仪表等，都在设备完整性管理的应用范围之内。
企业应建立一套程序以持续地保持工艺设备的完整性，予以文件化并确保执行，同时，企业对每一个参与维护设备完整性的工作人员要实施教育培训，令其明了工艺系统的运作、可能造成的危害以及工作上所需具备的技术、步骤，以确保员工安全地执行工作。
二、机械完整性管理体系构架及环节机械完整性管理体系由四个部分构成：生产经营管理和HSE政策、设备完整性管理、程序文件和操作文件。
这四个部分从上至下有层次地构成了整个体系。

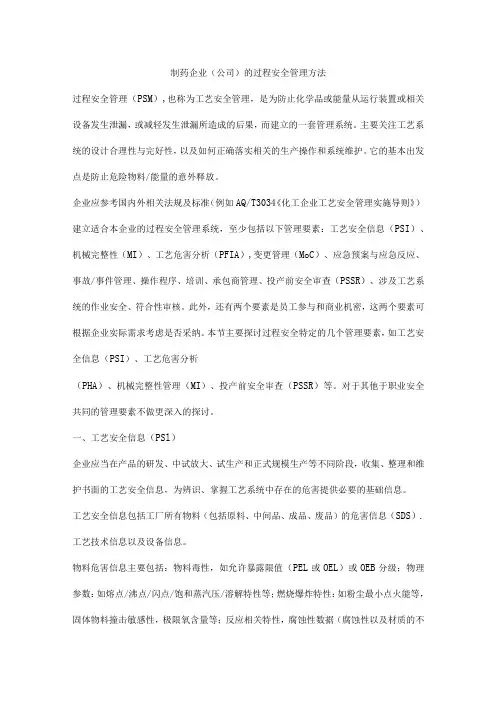

制药企业（公司）的过程安全管理方法过程安全管理（PSM）,也称为工艺安全管理，是为防止化学品或能量从运行装置或相关设备发生泄漏，或减轻发生泄漏所造成的后果，而建立的一套管理系统。
主要关注工艺系统的设计合理性与完好性，以及如何正确落实相关的生产操作和系统维护。
它的基本出发点是防止危险物料/能量的意外释放。
企业应参考国内外相关法规及标准（例如AQ/T3034《化工企业工艺安全管理实施导则》）建立适合本企业的过程安全管理系统，至少包括以下管理要素：工艺安全信息（PSI）、机械完整性（MI）、工艺危害分析（PFIA）,变更管理（MoC）、应急预案与应急反应、事故/事件管理、操作程序、培训、承包商管理、投产前安全审查（PSSR）、涉及工艺系统的作业安全、符合性审核。
此外，还有两个要素是员工参与和商业机密，这两个要素可根据企业实际需求考虑是否采纳。
本节主要探讨过程安全特定的几个管理要素，如工艺安全信息（PSI）、工艺危害分析（PHA）、机械完整性管理（MI）、投产前安全审查（PSSR）等。
对于其他于职业安全共同的管理要素不做更深入的探讨。
一、工艺安全信息（PSl）企业应当在产品的研发、中试放大、试生产和正式规模生产等不同阶段，收集、整理和维护书面的工艺安全信息，为辨识、掌握工艺系统中存在的危害提供必要的基础信息。
工艺安全信息包括工厂所有物料（包括原料、中间品、成品、废品）的危害信息（SDS）.工艺技术信息以及设备信息。
物料危害信息主要包括：物料毒性，如允许暴露限值（PEL或OEL）或OEB分级；物理参数：如熔点/沸点/闪点/饱和蒸汽压/溶解特性等；燃烧爆炸特性：如粉尘最小点火能等，固体物料撞击敏感性，极限氧含量等；反应相关特性，腐蚀性数据（腐蚀性以及材质的不相容性），热稳定性和化学稳定性等；应急相关信息：如灭火方法、泄漏化学品的处置方法等。
工艺技术信息主要包括：研发过程中收集到的相关工艺安全信息，包括物料平衡表、工艺流程图（含工艺流程说明）、化学反应的原理资料、设计的物料最大储存量、安全操作范围（温度、压力、流量、液位、流量或组分等）、偏离正常工况的后果评估，以及相关过程安全事故调查报告。
过程安全管理要素——机械完整性管理
2016-05-27中国化学品安全协会中国化学品安全协会
hxpaq2015为广大用户推送安全要闻、行业资讯、安全预警、法律法规等信息，多角度、全方位、连续报道涉及化工领域安全生产的重要工作。
机械完整性案例
氯甲烷泄漏
发烟硫酸泄漏
光气泄漏致死亡事故
BP炼油厂事故爆炸
◆◆◆
事故根本原因：
◆◆◆
机械完整性的发展：
国内外重大危险化学品事故的不断发生，一方面引起了各国政府监管部门的高度重视，相继颁布或更新有关法律法规和标准规范，用于预防和遏制重大危险化学品事故的发生;另一方面也表明，单纯应用工程技术，无法有效杜绝意外危险化学品事故的发生，必须辅以完整而有效的管理制度，以弥补安全技术应用的不足。
因此，基于设备安全管理的方法——机械完整性(Mechanical Integrity)应运而生，它源于1992年美国职业安全健康理局于颁布的
《高度危险性化工过程安全管理办法》第8条款。
经过20多年的发展与推广，机械完整性管理已被世界各大石油、石化企业和危险化学品生产企业应用，并得到一致认可。
◆◆◆
机械完整性概述
设备可靠性管理理念
机械完整性，又称设备完整性，是一套用于确保设备在生命周期中，保持持续的耐用性和功能性的管理体系。
机械完整性中所指的设备是广义的，包括电气、仪表、设施、管线等，一旦该设备失效或故障，会引起过程安全事故。
纳入机械完整性管理的设备一般包括：压力容器、高能动设
备、泄放和通风系统及部件、气体检测系统、二次容纳系统、安全仪表系统、紧急停车系统、消防设施、防雷防静电系统、关键性管道及其附件，以及软管和膨胀节等。
对一个复杂的危险化学品生产工艺过程而言，涉及危险化学品的物质安全、工艺过程安全、设备安全和作业环境安全等多个方面，要防止因单一失误演变成重大灾难事故，就必须从领导决策、过程控制、人员操控、安全设施、应急响应等多个方面构筑安全防护体系，而过程安全管理体系就能起到这样的作用。
过程安全管理(Process Safety Management)是利用管理的原则和系统的方法，来辨识和控制化工过程的危害，确保设备和人员的安全。
它主要包含两个层面：管理层面和技术层面。
根据美国化学工程师协会化工过程安全中心的最新研究成果，过程安全管理体系主要由过程安全承诺、危险和风险的理解、风险管理和从经验中学习4个要素组成，每个要素又由若干个子要素组成。
这4大要素共有20个子要素，如图1所示。
图1 过程安全管理体系组成
由图1可以看出，风险管理在过程安全管理体系中占有最大比重，而资产完整性和可靠性(即机械完整性和可靠性)是风险管理中极其重要的一环。
它贯穿于设备的整个生命周期，包括从设备的设计、制造、安装、使用、保养直至报废，是从设备方面来保障过程安全。
在对100起较大的化学品和油品事故原因调查中发现，46%是由机械完整性损失造成的。
而机械完整性损失造成的事故中，管道原因占65%，压力容器占22%，转动设备占13%。
资产设备的机械完整性管理的目的，就是防止由于设备故障而导致危险化学品意外泄漏或发生事故，这是工艺过程安全要素之一。
这个要素涉及设备的正确设计、安装、维护等方面的系统管理，机械完整性的提高，可以保证设备的利用率、机械可靠性的提高，有利于减少工艺过程安全事故。
机械完整性的良好执行，可以使设备正确地设计、制造、购买、安装、操作和维修;明确哪些设备应在机械完整性管理范围内;根据设备的运行情况，优化人员、资金，储存空间等资源的分配;当设备运行出现缺陷时，
帮助员工识别并控制缺陷，防止事故发生;确保执行设备检测、维护、安装、拆除和再安装的相关人员受到良好的培训，并能使用这些作业活动的操作规程。
执行机械完整性管理体系是在合理时间内，确保落实设备的检维修及保养，预知设备的运转状况，及时对设备进行改善和维护，确保设备安全可靠运行，减少引起安全和环境事故的设备故障，降低企业生产运营成本。
机械完整性管理体系至少应包括设备选择，检查、测试和预防性维护，机械完整性培训，机械完整性作业规程，质量保证和缺陷管理6大要素。
1设备选择
设备选择是将某些特定的设备纳入机械完整性的管理范畴，这些设备至少应包括监管机构或企业政策要求的设备，或由工艺危害分析明确要求列入的设备;含有有害化学物质(有毒物质、高温易燃物、腐蚀性物质)的加压设备;关键仪表或安全仪表系统中的部分仪器;有毒物质泄漏探测器、保
护和减灾系统、火灾探测和灭火系统、照明或通风系统等部分。
2检查、测试和预防性维护
检查、测试和预防性维护(Inspection， Test and Preventive Maintenance，简称ITPM)是为了使设备满足既定的效果要求。
美国化
学工程师协会化工过程安全中心在《基于风险的工艺安全指南》中建议，检查、测试和预防性维护应包含作业规划、作业的执行与监控两部分内容。
ITPM作业规划要包含机械完整性管理范围内的所有设备、确定作业执行的频率和时间安排，以及执行的步骤等。
ITPM作业规划流程如图2所示。
图2 ITPM作业规划流程
ITPM作业的执行与监控，应由专业人士按照事先安排进行，主要对作业安排进行管理(是否遵守作业安排)，并监控项目整体运行情况(任务的实施和执行，工作的成效)、工作成果存档、工作成果管理、工作程序管理等内容。
3机械完整性培训
为使参与机械完整性管理的所有人员都能理解各自的职责和工作目标，需要对技术人员、检修人员、承包商及工程专家等进行培训，并根据各自职责设计培训内容，如：以通俗易懂的形式概述机械完整性管理，对进行检查和测试工作的员工进行技能培训，对评估结果的员工进行技术培训、材料可靠性鉴别培训、安全仪表系统培训和管理培训等。
4机械完整性作业规程
作业规程将机械完整性管理体系制度化，明确目标任务并能够系统地执行。
机械完整性管理体系应该包括规程开发、指南发布及修改说明，还应涵盖批准与工厂规程偏离的说明。
书面作业规程至少应包括机械完整性的项目规程(包含机械完整性计
划的活动、作用和职责)，管理规程(管理任务实施的说明)，质量保证规
程(规定质量保证的任务及如何实施)，维修规程，检查、测试和预防性维护规程等内容。
5质量保证
质量保证是为了充分实现机械设备的使用价值。
在设备的整个生命周期中，都要对机械设备和材料进行完整性质量检测和维护，这些维护措施用以保证设备、材料及工艺都处于正常运行中。
6缺陷管理
为有效管理缺陷设备，机械完整性管理建议执行以下系统流程：定义正常设备的性能或条件的可接受标准;定期评估设备状况;识别缺陷的状态;制定和实施应对缺陷状态的对策;将设备缺陷告知到所有受影响的人;正确解决缺陷状态，以完善检查和测试方案，进而跟踪核查应对方案的效果。
