工程质量检验表及评定表填表说明工程质量检验表及评定表填表说明一、关于《公路工程质量检验评定标准》《公路工程质量检验评定标准》包括公路工程的质量标准和评定标准，是检验评定公路工程质量的标准尺度。
它适用于公路工程质量监督部门对工程质量的检查鉴定、监理工程师对工程质量的抽查认定、施工单位自检和分项工程的交接验收，是公路工程交工验收和竣工验收的质量评定依据。
根据建设任务、施工管理和质量检验评定的需要，应在施工准备阶段将建设项目按下列原则及《评定标准》附录A划分为单位工程、分部工程和分项工程。
单位工程在建设项目中，根据签定的合同，具有独立施工条件，可以单独作为成本计算对象的工程。
公路项目被划分为路基工程、路面工程、大中桥梁工程、互通立交工程、隧道工程、环保工程、交通安全设施、机电工程八个单位工程分部工程在单位工程中，应按结构部位、路段长度及施工特点或施工任务划分为若干个分部工程。
如在路基工程中，又划分为路基土石方、排水工程、小桥、涵洞工程、砌筑防护工程、大型挡土墙，组合式挡土墙等分部工程。
分项工程在分部工程中，应按不同的施工方法、材料、工序及路段长度等划分为若干个分项工程。
如路基土石方工程又划分为土方路基、石方路基、软土地基处理、土工合成材料处治等分项工程。
施工单位、监理工程师和质量监督部门应按此种工程划分逐级进行工程质量的监控和管理。
工程质量评分方法施工单位应对各分项工程按《评定标准》所列基本要求、实测项目和外观鉴定进行自检，按附录J中“分项工程质量检验评定表”提交真实、完整的自查资料，对工程进行自我评分。
监理工程师应按规定要求对工程质量进行检查，对施工自查资料进行签认和评分。
质量监督部门根据抽查资料和确认的施工自查资料以及监理工程师的质量管理资料对工程质量逐级进行评定，作为交工、竣工验收评定质量等级的依据。
公路工程质量检验评分以分项工程为单元，采用100分制进行。
在分项工程评分的基础上，逐级计算各相应分部工程、单位工程、合同段和建设项目评分值。
普通混凝土单元工程施工质量验收评定表
填表说明
1、单元工程划分：普通混凝土单位工程宜以混凝土浇筑仓号或一
次检查验收范围划分。
对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程，本工程以10m为一个单元。
2、单元工程量：填写混凝土浇筑量（m3）和钢筋用量（t）。
3、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。
施工日期填写为范围值，起始时间以本单元工程开始施工时间为准，终止时间以本单元工程涉及的所有试验报告的最晚日期为准。
4、单元工程质量标准：
合格等级标准应符合下列规定：
⑴各工序施工质量验收评定应全部合格。
⑵各项报验资料应符合SL632—2012标准的要求。
优良等级标准应符合下列规定：
⑴各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级。
⑵各项报验资料应符合SL632—2012标准的要求。

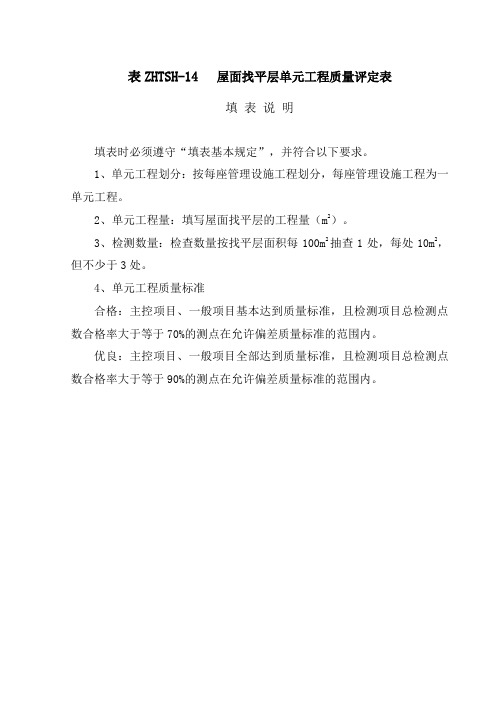

表ZHTSH-14屋面找平层单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1、单元工程划分：按每座管理设施工程划分，每座管理设施工程为一单元工程。
2、单元工程量：填写屋面找平层的工程量（m2）。
3、检测数量：检查数量按找平层面积每100m2抽查1处，每处10m2，但不少于3处。
4、单元工程质量标准
合格：主控项目、一般项目基本达到质量标准，且检测项目总检测点数合格率大于等于70%的测点在允许偏差质量标准的范围内。
优良：主控项目、一般项目全部达到质量标准，且检测项目总检测点数合格率大于等于90%的测点在允许偏差质量标准的范围内。
单元工程质量评定表通常包括以下内容：
1.单元工程名称、部位、施工单位、施工日期等基本信息。
2.单元工程的质量标准，包括质量要求、合格标准等。
3.单元工程的质量检测情况，包括检测项目、检测结果等。
4.单元工程的质量评定，包括合格与否、存在的问题及处理措施等。
以下是一个简单的单元工程质量评定表填写范例：
在填写表格时，根据实际情况填写检测项目、检测结果、合格标准等，并根据评定标准对每个项目进行评定，最后给出总评结论。
如果某个项目不合格，需要填写处理措施。
水利水电土石方工程单元工程施工质量评定表实例及填表说明1. 水利水电土石方工程单元工程施工质量评定表实例及填表说明前言为了进一步加强水利水电工程施工质量管理，统一单元工程施工质量验收评定标准，规范工程质量评定工作，水利部于 9月以[ ]第57号公布了《水利水电工程单元工程施工质量验收评定标准》（SL631～637- ）（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、提防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自 12月开始实施。
《新标准》替代了原《水利水电基本建设工程单元工程质量等级评定标准（试行）》（SDJ249.1～6-88）和《水利水电基本建设工程单元工程质量等级评定标准（七）-碾压式土石坝和浆砌石坝》（SL38-92）、《提防工程施工质量评定与验收规程（试行）（SL239-1999）》。
自《新标准》实施以来，部分省（自治区、直辖市）根据《新标准》的要求，并结合工程实际情况，编写了水利水电工程施工质量评定表及填表说明。
松辽水利委员会水利工程建设管理站为了推动《新标准》的贯彻落实，提升质量管理人员对《新标准》的理解和执行，组织辽宁省、吉林省、黑龙江省、内蒙古自治区水利工程质量监督中心站，大连市、赤峰市水利工程质量监督站，辽西北工程建设管理局等大型工程参建单位的专家收集整理了不同类型工程的实际案例，编写了《水利水电工程单元工程施工质量验收评定表实例及填表说明》（以下简称《实例及说明》）。
《实例及说明》旨在结合实际高程案例，对《新标准》作出了具体的诠释，为工程建设的各参建方和工程质量监督人员提供帮助和指导。
《实例及说明》对应《新标准》（SL631～637- ），分为7册。
本书为其中之一，全书分为三部分，共计148个表格。
第一部分为土石方工程单元工程验收评定表，共104个表格，其中样表52个表格，实例52个表格；第二部分为施工质量评定备查表，共39个样表；第三部分为单位、分部工程质量评定通用表，共5个样表。
公路单元工程质量评定表填表说明
1．填写单元工程质量评定表前提条件是基本要求检查符合规定，施工记录齐全、真实清晰，外观鉴定无明显缺陷。
2．关键实测项目合格、优良标准：
合格：实测点合格率每项均达90％及以上。
优良：实测点合格率100％。
3．一般实测项目合格、优良标准：
合格：每项实测点合格率70％及以上。
优良：每项实测点合格率达90％及以上。
4．单元工程（工序）合格标准：
检查项目全部符合标准，关键实测项目每项实测点合格率达90％及以上，一般实测项目实测点合格率每项均达70％及以上。
5．单元工程（工序）优良标准：
检查项目全部符合质量标准，关键实测项目实测点合格率达100％，一般实测项目实测点合格率每项均达90％及以上。
水利水电工程
表路1 公路土方路基单元工程质量评定表
水利水电工程
注：执行标准-
水利水电工程
水利水电工程
表路4 沥青混凝土面层和沥青碎（砾）石面层单元工程质量
注:执行标准-，适用于2～4级公路
水利水电工程
注：执行标准JTG F80/1-2004
水利水电工程
水利水电工程
注：执行标准JTG F80/1-2004
水利水电工程
注：执行标准JTG F80/1-2004
水利水电工程
注：执行标准JTG F80/1-2004。
堤防工程填表说明1.本章表格适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。
2.单位工程、分部工程名称应按《项目划分表》确定的名称填写。
单元工程名称、部位填写《项目划分表》确定的本单元工程设备名称及部位。
工序前加“△”者为主要工序。
3.工序施工质量验收评定应具下述条件进行验收评定：①工序中所有施工内容已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。
4.工序施工质量验收评定应按下述程序进行验收评定：①施工单位应首先对已经完成的工序施工质量进行自检，并做好检验记录；②施工单位自检合格后，应填写工序施工质量验收评定表，质量责任人履行相应签认手续后，应向监理单位申请复核；③监理单位收到表格后，应在4h内进行复核。
5.监理复核内容包括：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求；③在施工单位提交的“工序施工质量验收评定表”中填写复核记录，并签署工序施工质量评定意见，评定（核定）工序施工质量等级，相关责任人履行相应签认手续。
6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。
7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，在一个工作日内进行复核。
8.监理复核单元工程施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL 634-2012）的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。
水利水电工程岩石边坡开挖单元工程质量评定表表1.1单元工程名称集水井工程单元工程量4866m3分部工程名称宜阳县三乡镇后院村提水工程施工单位单元工程名称、部位集水井基坑开挖检测日期项检查项目质量标准检验记录2015年6月4日次1 △保护层开挖采用分层开挖分三层。
各层爆破施工方法符合《岩石基础开挖工程施工技术规范》SL47-942 △平均坡度小于或等于设计坡度抽查6个断面，坡度为1：0.52‾1:0.76（设计边坡1：0.5）3 开挖坡面稳定、无松动岩块坡面稳定，无松动岩块项检测项目设计值允许偏差实测值（单位：项次1 m, 项次2 m)合格数合格率次(cm) （点）（%）-10m +20 -10.05 -9.95 -10.00 -10.111 坡脚标高-10.17 -9.90 -10.18 -10.01 11 91.6-10 -9.86 -10.12 -10.13 -9.93坡面斜长+30 +7 +16 +3 -15 -22 +8 -10 -23 +11 +5 13 92.9≤15m -20局部-12 -5 -4 +21超欠斜长+503 挖＞15m -30检测结果共检测26点，其中合格24点，合格率92.3%评定意见单元工程质量等级主要检查项目全部符合质量标准。
一般检查项目符合质量优良标准，检测项目实测点合格率92.3%施工建设石爱军（监理）王怀良单位单位注:“+”为超挖，“-”为欠挖表 1.1填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：按设计或施工检查验收的区、段划分，每区、段为一单元工程。
2、单元工程量：本单元开挖工程量（m3）。
3、检查项目：项次 2 的质量标准栏须填写设计坡度。
本例为 1：0.5。
检验记录栏要将检验情况简要记录下来，以便与质量标准比较，不能只填“符合要求”或“合格”。
4、检测项目；坡面局部超欠挖分为两项，本例斜坡长度＜15m，故将实测值写在项次2相应的检测栏内。
第二章常用单兀工程质量评定表填表说明第一节堤防工程项目划分标准堤防工程项目划分标准是根据《堤防工程施工质量评定与验收规程（试行）》（SL239 - 1999）附录A，结合堤防工程实际情况，对分部工程和单元工程划分作了进一步的细化，具体见表 1.1。
表1.1 堤防工程项目划分标准续表注：表中“△”者为主要单位工程或主要分部工程; “☆”者视实际情况可定为主要分部工程也可定为一般分部工程第二节单元工程质量评定表填表基本规定)是检验与评定施工质量的基础资料。
工程竣工验堤防工程单元工程质量评定表(以下简称《评定表》收后，属归档长期保存资料，其填写应遵守以下规定。
、填表基本规定(1)《评定表》应使用蓝色或黑色墨水填写，不得使用圆珠笔、铅笔填写。
(2)文字应按国务院颁布的简化汉字书写，字迹应工整、清晰。
(3)数字用阿拉伯数字(1、2、3、. 9、0);计量单位应使用国家法定计量单位，并以规定之符号表示 (如：MPa、m、m2、mm、t .等)。
(4)合格率用百分数表示，小数点后保留一位；如恰为整数，则小数点后以0表示，如95.0%。
(5)需改错时，将错误用两道直线划掉，再在其右上方填写正确文字(或数字) ，禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂墨等方法。
例：表面有纹，抗压强度25=323.3MPa。
(6)单元(工序)工程完工后应及时评定其质量等级。
(7)单元工程质量评定表中：表头①单位工程、分部工程名称和编码：按项目划分确定之名称和编码填写；②单元工程名称、部位：填写该单元名称(中文名称或编号) ，部位可用桩号、高程等表示；③施工单位：填写与项目法人签订承包合同的施工单位全称；④单元工程量：填本单元主要完成工程量；⑤检验(评定)日期：年一一填写实际4位数，月一一填写实际月份(1~12月)，日一一填写实际日期(1~31日)，检验日期由施工单位填写，评定日期由项目监理机构填写。
(8)在质量标准栏中，凡未列出具体要求的，其内容应由监理工程师依据设计文件和合同技术规范确定并填入该栏中。
如：质量标准栏凡有“符合设计要求”者，应注明设计具体要求(如内容较多，可附页说明)；凡有“符合规范要求”者，应标出所执行的规范名称及编号、条款。
(9)在检验记录或检查结果栏中，应填写检查、检测的实际数据或情况，数字记录应准确、可靠、小数点保留位数应符合本规定和其它有关规定的要求；文字记录应真实、准确、简练；表中缺项的填写栏用斜线划去，以表示无此项。
(10)监理人员的复核应贯穿施工全过程。
在施工过程中，监理人员随时检查施工单位的施工记录，并进行必要的签认，同时做好自己的抽查记录，作为复核《评定表》的依据；对于检验结果用符号表示的(如打“V”、“x ”等)，其施工原始记录应作为备查资料附于表后。
(11)表尾填写：①施工单位“三检”人，分别由负责初检、复检及终检的人员签名；金结及机电类单元工程表尾签名栏中的测量人员，由负责该表格项目测量、测试、检验的人员签名。
如果该工程由分包单位施工，则单元(工序)工程“三检”人由分包单位负责初检、复检及终检的人员签名；对于重要隐蔽工程、关键部位的单元工程应由联合小组核定质量等级；当分部工程及单位工程自评时，由分包单位填写表格，并进行初验、复验，总包施工单位进行终验。
②监理单位：填写监理单位项目监理机构名称，相应栏目由负责该项目的监理工程师(或现场监理工程师)签字。
③表尾所有签字人员，必须由本人按照身份证上的姓名签字，不得使用化名，也不得由他人代签，签名字迹不得潦草。
二、单元工程质量等级评定(1)单元工程质量等级评定应在施工单位质检部门组织自评的基础上，由监理机构核定。
(2)重要隐蔽工程及工程关键部位经施工单位自评合格后，由监理机构、质量监督、设计、施工、管理运行等单位组成联合小组，共同核定其质量等级。
(3)工程质量等级按国家规定划分为“合格”和“优良”两级。
单元工程质量等级评定标准见下表。
单元工程质量等级评定标准(4)机电设备安装工程各检查项目全部符合质量标准，实测点的偏差符合规定者，评为合格；重要部位实测点的偏差值小于允许偏差者评为优良。
(5)在单元工程质量评定表中：①标有“△”符号的均为主要检查、检测项目、或为重要部位测点(机电设备安装) 。
②“基本符合要求”，对检查项目是指虽与质量标准有出入，但不影响安全运行和设计效益；对检测项目是指检测点合格率达70%及其以上。
③“检查项目”是检查其施工质量是否符合规程、规范、技术标准、设计文件的要求。
④“检测项目”是通过实际测量或检验，检查其有多少实际测量点或检验点符合质量标准要求，并以合格率表示。
合格率为合格点数占总测点数的百分率。
要求每个检测项目必须合格。
在单元工程质量评定标准中，检测项目的合格率是指所有检测项目的检测点的合格点数占所有检测点总数的百分率。
由于堤防工程的复杂性，涉及专业多，各《评定表》均有不同的要求，填表时，除应遵守以上基本规定外，还应按各《评定表》的填表说明进行填写。
第三节堤基、堤身防渗工程单元工程质量评定表填表说明及示例表3.1 堤防工程深层搅拌防渗墙单元工程质量评定表项目名称：注：12 •单头搅拌机的单桩或双头、多头形成的一板墙，统称为“成墙单元”。
3.浆液比重_ g/cm3相对应的水灰比为_。
4 •本单元工程由个成墙单元组成，每个成墙单元长—m。
5、单头搅拌机各检查项目的检查结果或双头、多头搅拌机的成墙单元，均应填各成墙单元的具体数据。
6、各成墙单元质量评定栏，用“优”表示优良，用“合”表示合格深层搅拌防渗墙单元工程质量评定表填表说明填表时必须遵守“填表基本规定” ，并符合以下要求：1．单元工程划分沿防渗墙轴线每6〜8m为一个单元工程。
2．单元工程量填写单元工程成墙面积(m2)和成墙轴线长度(m)。
3．一般原则和要求(1)深层搅拌防渗墙工程系隐蔽工程，应严格按照施工技术要求施工，切实保证工程质量。
(2)水泥土单轴抗压强度、渗透系数和允许渗透比降必须符合设计要求。
(3)对工程质量要如实准确记录，文字简捷，数据清晰可靠。
4．质量检查项目和质量标准见《深层搅拌防渗墙单元工程质量评定表》，表中质量标准根据设计要求和现场试验确定5．检查数量单轴搅拌机形成的单桩或双头、多头搅拌机形成的一板墙，均统称为一个“成墙单元”。
若干“成墙单元”组成为一个单元工程。
每个“成墙单元”按表中项目逐项检查。
6．检查结果检查结果应如实准确填写，检查记录应作为备查资料附于表后。
7．“成墙单元”质量评定标准在主要检查项目全部符合质量标准的前提下，凡其它检查项目基本符合质量标准，其他检测项目总检测点合格率在70%以上的，该“成墙单元”即评为合格；凡其他检查项目符合质量标准，其他检测项目总检测点合格率在90%以上的，该“成墙单元”即评为优良。
8．单元工程质量评定标准在所有“成墙单元”均合格的前提下，该单元工程中有70%及其以上的“成墙单元”质量等级为优良，则该单元工程质量等级评为优良；优良“成墙单元”不足70%的，则评为合格。
9．分部工程质量评定标准合格标准：(1) 本分部工程中所有单元工程质量全部合格；(2)使用的原材料等全部合格；(3)水泥土单轴抗压强度、渗透系数和允许渗透比降全部合格。
优良标准：(1) 本分部工程中所有单元工程全部合格，其中有50%以上达到优良，且未发生过质量事故；(2)使用的原材料等全部合格；(3)水泥土单轴抗压强度、渗透系数和允许渗透比降全部合格。
10．质量检验深层搅拌防渗墙的质量检验，主要采用钻孔取芯检查、开挖检查和无损检测。
(1) 钻孔取芯检查。
在施工28 天后至90 天，按设计要求的龄期，采用钻机抽芯取样检验水泥土的单轴抗压强度、渗透系数、允许渗透比降及芯样的完整性。
沿堤轴线每100~300m抽检一孔。
不足300m也抽检1孔。
每孔取样2组，取样部位为钻孔的中部和底部。
每标段不得少于 3 孔。
各项物理力学指标试验的数量由监理商设计单位确定。
当检测不合格时，应加倍增加检查部位的数量。
防渗墙物理力学指标和抗渗指标应满足设计要求。
合格率应达到95%以上；不合格部分的物理力学指标最低值必须超过设计值的70%以上，且不得集中在相邻槽孔中。
(2)开挖检查。
沿堤线每隔500m开挖一处，不足500m时也开挖一处，每处长3~5m、深2.5~4m。
要求墙体的外观质量好，质地坚硬，无蜂窝、孔洞；防渗墙桩间塔接、墙厚满足设计要求；防渗墙整体性好。
对墙体质量可按设计要求取样进行室内试验。
(3)无损检测。
必要时可进行墙体无损检测，主要检测防渗墙的连续性和墙身情况。
表3.1 堤防工程深层搅拌防渗墙单元工程质量评定表（样表）项目名称：XXXX加固工程合同编号：xxxxx No. : XXX注：1.表中“△”为主要检查项目；各项质量标准根据设计要求和现场试验确定。
2. 单头搅拌机的单桩或双头、多头形成的一板墙，统称为“成墙单元”。
3. 浆液比重1.72g/cm3相对应的水灰比为0.6。
4. 本单元由6 个成墙单元组成，每个成墙单元长 1.35 m。
5. 单头搅拌机各检查项目的检查结果，或双头、多头搅拌机的成墙单元，均应填各成墙单元的具体数据。
6. 各成墙单元质量评定栏，用“优”表示优良，用“合”表示合格。
表3.2 堤防工程粉体喷搅法防渗墙单元工程质量评定表项目名称: 合同编号:注：1、表中“△”项为主要检查项目；2、“成墙单元”指一个粉喷桩；3、各桩检查项目的检查结果，以“ “表示符合质量标准，以“0”表示基本符合质量标准，以“X”表示不符合质量标准。
4、成墙单元质量评定栏以“优"表示优良，以“合”表示合格。
1、单元工程划分沿防渗墙轴线每6〜8m为一个单元工程。
2、单元工程量填写单元工程完成的成墙面积（m2）和成墙轴线长度（m）。
3、施工参数的确定施工单位在施工生产性试验后，依据设计文件和技术规范有关要求，提出施工参数，经监理工程师批准后作为施工控制的依据和检查的质量标准。
4、检查数量每个成墙单元按表中项目逐项检查。
5、各桩检查结果用符号表示后，检查施工记录应作为备查资料附于表后。
6、成墙单元质量评定标准在主要检查项目全部符合质量标准的前提下，凡其它检查项目基本符合质量标准的，即评为合格；凡其它检查项目全部符合质量标准的，即评为优良。
7、单元工程质量评定标准在所有成墙单元均合格的前提下，单元工程中有70%以上成墙单元质量等级为优良，则该单元工程质粉体喷搅法防渗墙单元工程质量评定表填表说明填表时必须遵守“填表的基本规定”，并符合以下要求:量等级评为优良；单元工程中优良等级的成墙单元不足70%的则评为合格。
表 3.3项目名称：堤防工程高压喷射灌浆单元工程质量评定表合同编号：No. ：见《高压喷射灌浆单元工程质量评定表》，表中质量标准根据设计要求确定。
