solidworks工程图模板制作Solidworks工程图模板制作。
在Solidworks中，工程图是非常重要的一环，它展示了设计师的想法和设计方案，也是制造和装配的重要依据。
而制作工程图时，使用模板可以大大提高效率，保证图纸的一致性和规范性。
下面，我们就来了解一下如何在Solidworks中制作工程图模板。

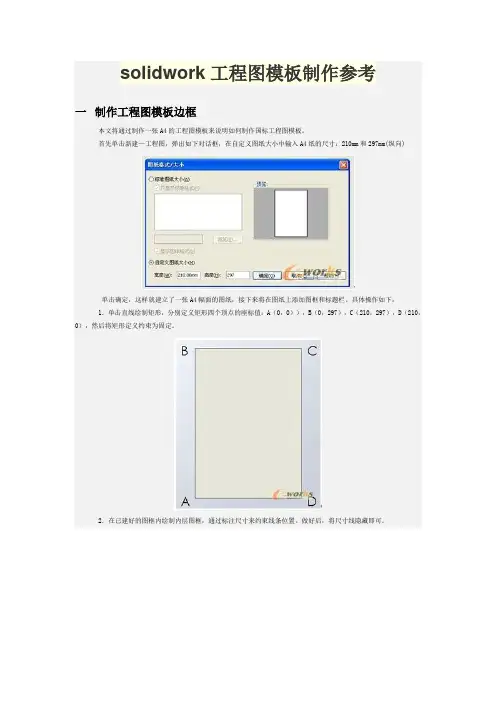

首先，打开Solidworks软件，在新建文件中选择“图纸”选项，然后选择适合的纸张大小和方向。
接着，在“文件”菜单中选择“另存为”，将当前图纸保存为模板文件（.drwdot）。
这样，我们就创建了一个新的工程图模板。
接下来，我们需要对模板进行一些设置。
首先是图框和标题栏的设置。
在模板中插入图框和标题栏，可以通过“插入”菜单中的“表格”选项来实现。
在表格中选择适合的图框和标题栏样式，然后将其插入到模板中，并进行适当的调整和编辑。
除了图框和标题栏，模板中还需要包含一些标准的视图和注释。
可以在模板中预置一些典型的视图，比如主视图、剖视图、细节视图等，以及一些常用的注释，比如尺寸标注、表面粗糙度符号等。
这样，使用模板制作工程图时，可以直接使用这些预置的视图和注释，而不需要重复绘制和编辑，从而提高工作效率。
另外，模板中还可以包含一些特定的标准和规范，比如公司的标识和品牌信息、图纸的标准格式和布局要求等。
这些信息可以通过在模板中插入公司的logo和标识，以及设置一些固定的文字和格式来实现。
在制作工程图模板时，还需要考虑到图纸的打印和输出。
因此，需要在模板中设置一些打印和输出的参数，比如打印比例、打印纸张大小、打印颜色和线型等。
这样，使用模板制作工程图时，可以直接按照这些参数进行打印和输出，而不需要再次调整和设置。
最后，制作好的工程图模板需要经过一定的测试和验证。
在实际使用中，需要检查模板中的各项内容和设置是否符合要求，比如图框和标题栏是否完整、视图和注释是否清晰、打印和输出是否准确等。
如果发现问题，需要及时对模板进行修正和调整，以保证其质量和可靠性。
