图纸会审会议纪要会议主题：项目名称图纸会审会议时间：具体时间会议地点：详细地点参会单位及人员：1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、施工单位：＿____、＿____4、监理单位：＿____、＿____会议内容：本次图纸会审旨在对项目名称的施工图纸进行全面审查和讨论，以确保图纸的准确性、完整性和可操作性，为项目的顺利施工提供有力保障。
会议由建设单位主持，各参会单位的专业技术人员对图纸进行了认真细致的审查，并就发现的问题和疑问进行了充分的交流和讨论。
首先，设计单位对项目的设计理念、总体布局、结构形式、建筑功能等方面进行了简要介绍，并对施工单位提出的一些疑问进行了初步解答。
施工单位在仔细研究图纸后，提出了以下主要问题和建议：1、在建筑平面图中，部分房间的尺寸标注不够清晰，导致施工放线存在困难。
建议设计单位进一步明确房间的开间和进深尺寸，并标注出墙体的定位轴线。
2、结构施工图中，某些梁柱节点的钢筋布置较为复杂，施工难度较大。
建议优化钢筋布置，以提高施工效率和质量。
3、给排水系统图中，部分管道的走向和标高与建筑图存在冲突。
建议设计单位进行核对和调整，确保管道安装的合理性。
4、电气施工图中，配电箱的位置设置不够合理，可能影响后期的使用和维护。
建议根据实际使用需求，重新调整配电箱的位置。
建设单位对施工单位提出的问题表示关注，并要求设计单位认真对待，尽快给出解决方案。
同时，建设单位也提出了一些要求和建议：1、设计单位应充分考虑项目的使用功能和美观要求，确保设计方案的合理性和先进性。
2、施工单位在施工过程中要严格按照图纸施工，如发现问题要及时与设计单位沟通，不得擅自变更设计。
3、监理单位要加强对施工过程的监督和管理，确保施工质量和进度符合要求。
设计单位针对施工单位和建设单位提出的问题和建议，进行了详细的记录和分析，并逐一给出了答复和解决方案：1、对于房间尺寸标注不清晰的问题，设计单位将重新核对并完善标注，确保施工放线的准确性。

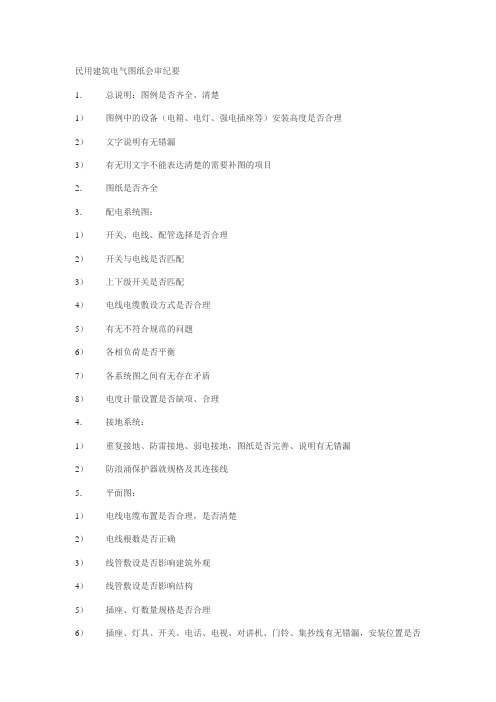

民用建筑电气图纸会审纪要1．总说明：图例是否齐全、清楚1）图例中的设备（电箱、电灯、强电插座等）安装高度是否合理2）文字说明有无错漏3）有无用文字不能表达清楚的需要补图的项目2．图纸是否齐全3．配电系统图：1）开关、电线、配管选择是否合理2）开关与电线是否匹配3）上下级开关是否匹配4）电线电缆敷设方式是否合理5）有无不符合规范的问题6）各相负荷是否平衡7）各系统图之间有无存在矛盾8）电度计量设置是否缺项、合理4．接地系统：1）重复接地、防雷接地、弱电接地，图纸是否完善、说明有无错漏2）防浪涌保护器就规格及其连接线5．平面图：1）电线电缆布置是否合理，是否清楚2）电线根数是否正确3）线管敷设是否影响建筑外观4）线管敷设是否影响结构5）插座、灯数量规格是否合理6）插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置是否合理，是否符合建筑布置7）电箱安装位置是否合理，电箱安装位置的墙厚是否满足8）有无与给排水管冲突6．弱电1）弱电箱安装位置、尺寸2）对讲机安装位置3）电线入户线走向4）电话、电视分配器数量和布置5）电表、水、电、煤气等集抄线6）管井尺寸、布置7）系统图：管、线选择8）弱电系统电源是否设置9）弱电系统防浪涌保护器7．监控1）摄像机布置2）摄像机型号规格3）对讲机布置4）停车场道闸8．消防1）消防泵控制系统2）感烟3）事故照明4）电缆的选择和敷设是否符合消防规范5）消防系统是否存在超规范设计9．主接线图1）变压器容量、规格2）备用发电机容量3）开关、电线是否匹配选择4）上下级开关匹配5）计量6）高压柜选择7）开关的连锁8）发电机自动投入10、变配电房1）变压器、发电机、电柜布置2）设备之间的间距3）电房位置是否合理4）电房土建：高度、防水、门窗、电缆沟、变压器和电柜基础5）地网6）电房照明7）计量配置是否符合供电部门的要求。
8）接地系统（三线五线或4线制）是否符合供电部门的要求。
康德·时代风云图纸（消防部分）交底纪要（第一次）一、电气方面1、在原设计车库正常照明分配电箱内主开关断路器配有远程（分励脱扣）控制装置，建议取消断路器的分励脱扣装置。
2、电气施工图：16、19、22、25、28中电井至屋顶机房采用防火金属桥架：200×100敷设，机房平面图中显示电梯、风机控制箱电源引入采用焊接钢管。
由顶层至机房相关配电箱段，是否可统一为防火金属桥架200×100敷设。
答：可统一为防火金属桥架200×100敷设至机房相关配电箱。
3、3#、4#楼1层平面图中，混流式正压送风机配电采用焊接钢管暗敷设，由于施工过程中可能出现变动更改等因素，预埋管路可能不够准确，是否可以把焊接钢管暗敷设，改为KBG管，刷防火漆明敷设。
答：可改为明装，采用SC钢管刷防火漆。
4、原设计1号楼---5号楼标准层强电弱电线槽（阻燃PVC线槽100nn×50mm）为贴梁敷设。
答：接甲方要求，现弱电线缆穿梁处，预留PVC75穿梁套管，阻燃PVC线槽100nn×50mm在楼板下10mm敷设。
5、电施图中，可视对讲分机，原设计有距地1.5米、1.3米，具体以何值为标准。
答：底边距地1.3米。
6、电施图中，消防控制中心设置在负一层，还是负二层。
请设计明确。
答：负二层。
7、消防火灾报警控制系统的负二层未设计火灾报警控制线缆水平桥架，是否需要设置该用途桥架，若需要该用途桥架，桥架的型号规格。
请设计明确。
答：未设置水平桥架，采用穿钢管预埋方式。
8、电施图中，在电井内，未设计火灾报警控制线缆和可视对讲等弱电电缆竖向桥架，请设计明确该用途线缆桥架的规格型号，以便于施工。
答：设计补充。
二、给排水方面1、地下车库图号8，3号楼筒体集水坑压力排水管道走向不明确。
答：由电梯井直接进入集水坑。
2、电梯井道水井底排管道走向是否可以采用就近排入集水坑？答：可以就近排入集水坑。
3、接甲方要求，电梯井排水原设计采用DN150的PVC管敷设，现改为DN150的焊接钢管敷设。

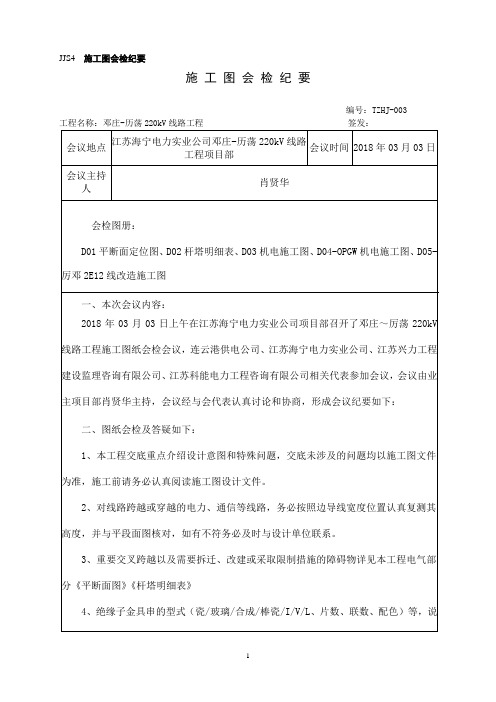

施工图纸会审纪要纪要
工程名称：35kV山圩变电站增容改造工程编号：2016-08-19-001
时间：2016年08月19日15点30分
地点：扶绥供电公司10楼会议室
主持：覃彬彬
与会人员：见会议签到表
会议记录整理：广西桂能工程咨询集团有限公司扶绥农网监理项目部
会议主要内容：
2016年08月19日15：30于扶绥供电公司业主项目部组织输变电管理所、设备部、
广西广信电力建设有限公司、广西桂能工程咨询集团有限公司、广西蓝川设计有限责任公司
等参建单位在扶绥供电公司10楼会议室进行广西电网有限责任公司2016年农网改造升级工
程（崇左供电局）标段I：35kV山圩变电站增容改造工程图纸会审，形成会议纪要会议纪要
如下：
以上问题为扶绥供电公司广西电网有限责任公司2016年农网改造升级工程（崇左供电局）标段I：35kV山圩变电站增容改造工程施工图纸评审意见，请广西广晟电力设计有限公司按照上述问题修改完善施工图设计，并于2016年8月30日前将蓝图一式八份移交业主项目部。
广西桂能工程咨询集团有限公司
扶绥农网项目工程监理部
2016年08月19日
抄送：与会各单位
注：与会单位若对纪要有异议，请在收到纪要后48小时内以书面的形式说明报至业主项目部，否则将视为同意纪要内容。
会议照片：
会议签到表：。
图纸会审、设计交底纪要序号图号图纸问题设计答复机电部分1电1－001~电1－040照明图与插座图纸上桥架走向局布不一致，应依据哪张为准。
例如五层插座与五层照明图，K~T轴三条走道桥架，其它楼层全部有此情况。
需设计明确？各层照明图与插座图线槽应为同一线槽。
当照明图与插座图线槽不一致时，按线槽多（例如五层以插座平面图为准）的平面图为准。
最终版图中表示要求一致。
2电1－X01~电1－X17照明应急系统图中，智能控智出去3根照明线，现场灯又是带畜电池应急灯具，现场没有开关控制，到灯具如何接线。
设计如何考虑现场灯的工作情况。
（注：一般带畜电池的应急灯具有四个端子：接地端、N端，电源端和充电端。
如果一根电源线同时接到电源和充电端，智能控制也失去意义。
）照明应急系统图中，所有智能照明控制回路增加一根火线，变更为WDZ-BYJ(F)-4X2.5-TC25。
现场设置有智能面板开关，开关通过通信线直接接到配电盘智能照明电源模块上。
另外本项目中所选用的TC管径均放大一级设置。
现场所有照明配电系统图、平面图有增加电线的，在最终版图纸中表示出来，包括配管也重新按设计要求配置。
3电1－001、002人防区域照明灯具部分设计院的图纸与人防院的图纸不符，应按哪个图纸安装。
另外设计院图纸中少集气室、防化室等内容的灯具布置，例如楼梯间前室灯，且部分机房都有灯具，但位置和数量不相同，应按哪个为准。
例地下二层/J－2/3排风机房。
需设计明确？人防功能室（例扩散室、集气室、防化器材储藏室、密闭通道、防毒通道，战时发电机房、除尘室等）照明，按照人防院图纸施工，其余按按照北京院图纸施工。
4电3-003电3-004等弱电桥架在人防区部分主干桥架有尺寸标注，分支桥架无标注。
在非人防区没有任何尺寸标注，无法了解桥架规格。
最终施工图由弱电公司深化。
目前弱电桥架以300*100和100*200进行综合深化，具体安装尺寸按以后弱电设计单位图纸为准。
5电1-001~电1-040和电1-X1~电1-X17照明配电系统图和平面图中电线选用WDZ－BYJ （F），而在电气总说明中，普通照明选用WDZ－BYJ，应急选用WDZ－BYJ（F），最后还有要求普通照明选用BV、ZRYJV，应急选用NHBV、NHYJV，到底依据哪个为准？普通照明选用BV、ZRYJV，应急选用NHBV、NHYJV为准。
110kV化乐变电所工程图纸会审纪要一. 时间：2010年06月4日下午二. 地点：昆明供电局工程建设部会议室三. 参与单位及人员：详见签到表四. 会议内容2010年06月4日下午，在云南电网公司昆明供电局工程建设部会议室，110kV化乐变电所工程的建设单位、设计单位、监理单位、施工单位参加了由监理单位主持召开的“土建总交部分”施工图审查会议，形成会议纪要如下：参建各方图纸审查意见1、进站道路由施工单位现场复核起点标高，上报设计单位，因为开发区处于建设期，目前大厂村道路可能重新翻修，为此请施工单位展缓施工，待变电站投产临近再行施工。
2、在KG-B10011S-T0101-03道路设计通用图上显示，采用150MM丙种石，经我方到附近多家石场调查，此规格石料经不生产，建议修改为250MM狗头石。
30MM粗砂找平无法达到填缝及褥垫层的效果，建议做加厚理。
（设计答复:按照图纸施工）3、在KG-B10011S-T0101-03、05上显示，排水沟厚度为200MM,施工较为不方便，且砌体材料无法有效连结，建议增加厚度为400MM，水沟内空尺寸不变。
水沟砌筑砂浆为M5还是M7.5请设计明确。
由于场地土质为红褐色红粘土，具有吸水膨胀的特性，建议站外散水增加100MM级配碎石垫层，以保证散水不至于大面积开裂。
（设计答复:排水沟采用免烧砖砌筑，墙体厚度240mm，基低采用C15混凝土，厚度100mm详见04J812第3页1a图；排水沟砌筑砂浆采用M7.5;同意将室外增加100mm碎石垫层。
）4、在KG-B10011S-T0101-01土建总说明中3.2中是否按照图集中所示：大门高度是否为2.1M,。
是否按设计要求设置300*300检查孔。
花饰采用4MM刚蒙板太厚，建议修改为1.8MM即可。
（设计答复:按照图纸施工。
）5、在KG-B10011S-T0101-01土建总说明中3.3中，围墙及大门装饰是否仅采用腻子粉刮白。
电气专业1.出具的施工图审查意见，各条均应注明相应的规范编号、名称及所设计的条款编号。
其它没有规范条款的意见均应为“建议性意见”。
2.施工图审查应依据国家规范及地方标准，其它如“标准图集” “统一技术措施”等仅做参考，可在“建议性意见栏”提出。
3.施工图审查第一次意见应仔细、严格，尤其是“强条”的内容，更应仔细斟酌，不要遗漏；对设计人员回复的意见，有不同看法时，尽量主动沟通达成一致；对待“强条”意见，应坚持修改设计，其它意见可放松掌握。
在确有有关“强条”或重大安全问题的意见不统一时，可提请<施工图审查服务中心>邀请有关专家进行审查、确定。
4.施工图审查中发现“校正”方面的问题，一般不需要提出。
若有重大问题，可按“建议性意见”提出。
5.施工图审查中应注意：消防用电设备（包括应急照明）的电源是否是从低压总配电室或分配电室引来的专用回路供电（分配电室理解为电源进户处的配电室）。
但是，对于一般小型仅为三级负荷的民用建筑，其应急照明采用带电池的应急照明灯时，对电源可以不要求。
（参见：JGJ16-2008 取消原该规范11.8.9条）6.在照度计算中，照明功率密度值按比例提高或折减是指按GB 50034-2004第4.1.3条规定提高一级照度值，或按第4.1.4条规定降低一级照度值时，其LPD标准值按比例提高或折减。
当计算的照度和照度标准值有偏差（允许有—10%~+10%的偏差）时，所规定的LPD标准值不应提高或折减。
7.应严格按DB12/125-2001要求进行住宅安防系统审查（如：住宅所有卧室、客厅、厨房、浴室应设紧急求救按钮；所有外檐窗设入探测器等）。
8.外檐装饰（幕墙）设计的防雷审查，应请原土建设计单位电气专业负责人对此设计进行认可。
幕墙防雷设计图纸包括：防雷说明（其中幕墙防雷类别应与建筑物主体的防雷类别一致）、与防雷相关的节点图。
9.建筑物屋顶设置的太阳能热水器、空调室外机等用电设备的防雷设计需由二次设计完成的，应在图纸中明确。
注：1、有施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。
2、图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、只能系统等）汇总、整理。
3、设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业人签认。
资料员签章：甘肃省工程质量监督总站编制（版权所有不得翻印）
注：1、有施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。
2、图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、只能系统等）汇总、整理。
3、设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业人签认。
资料员签章：甘肃省工程质量监督总站编制（版权所有不得翻印）
注：1、有施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。
2、图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、只能系统等）汇总、整理。
3、设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业人签认。
资料员签章：甘肃省工程质量监督总站编制（版权所有不得翻印）
注：1、有施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。
2、图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、只能系统等）汇总、整理。
3、设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业人签认。
资料员签章：甘肃省工程质量监督总站编制（版权所有不得翻印）。
电气审图纪要（二）其它问题1、关于地下车库疏散指示标志的设置问题：掌握原则：（1）地下车库的人员及车辆的疏散指示标志，其图例符号应有明显区别；（2）诱导指向的设计，首先要正确判定人员、车辆的不同出口，遵循人车分流、各行其道的原则，同时注意人员的疏散诱导不应跨越防火分区；（3）疏散指示灯位置应尽量按规范要求，设在距地面1m以下的墙面或柱面上，当实施确有困难时，可采用吊装，其高度宜距地2.2～2.5米。
2、关于高层建筑中的消防电梯机房是否应设应急照明？掌握原则：《高规》未明示消防电梯机房是否属于发生火灾时仍需坚持工作的场所（指有人员工作）。
经研讨暂统一如下做法：为保证消防电梯（或客梯）电源的专用性，电梯机房内的照明、空调、插座、井道照明及检修插座等宜另设配电箱供电，电源宜引自公共应急照明电源箱。
3、关于火灾时必须坚持工作的场所，是否都要设自带蓄电池的应急灯具的问题。
掌握原则：火灾时必须坚持工作的场所都应设火灾应急备用照明。
鉴于柴油发电机房、变配电房、消控室、消防水泵房在消防时的重要性及工作特点，必须保证当正常电源突然断电，而备用电源尚未投入其间必要的过渡照明，应设置若干带蓄电池的照明灯具。
其中柴油发电机房与低压配电室是建立备用电源的重要场所，参照《民规》JGJ/T16-92第6.1.9.5条第（2）款规定，其照度可按《建筑照明设计标准》GB50034-2004表5.3.1的标准值的50%设计。
三、配电线路（一）条文部分1、GB50058-92第4.3.8条：有关“如何理解柴油发电机房储油间照明管线不宜暗敷”问题：掌握原则：（1）根据规范GB50058-92第4.1.2条和《民规》第6.1.3.11条规定，柴油发电机房的储油间为21区火灾危险环境。
（2）根据GB50058-92第4.3.4条规定21区火灾危险环境应采用具有IP2X防护结构的灯具，配电装置和接线盒应具有IP5X防护结构；采用明管敷设安装才能实现管线与灯具灯头盒、接线盒之间连接的防护要求。
2、GB50038-94（2003版）第3.1.6条，有关“与防空地下室无关的管道穿越地下室时采取了防护密闭措施，是否违规”的问题：掌握原则：（1）2003年版该条文已不属于强制性条文，设计中有与防空地下室无关的管道穿越时不应判违反强条，当穿越人防顶板时属不符合专业规范问题；（2）当防护区外有管道通路时，应避免穿越人防围护结构。
3、P2-5-18 GB50045-95第9.1.4.2条：有关“消防配电线路已采用阻燃耐火线缆，穿管明敷，或在线槽内敷设，是否仍要求对金属管、金属线槽采取防火保护措施？”掌握原则：根据阻燃耐火线缆的燃烧特性和上述规范第9.1.4.2条的规定，消防配电线路除采用矿物绝缘电缆可采用支架或沿墙明敷设外，其它阻燃耐火线缆穿管明敷或在线槽内敷设时，仍需对金属管、金属线槽采取涂防火涂料等防火保护措施。
（二）其它问题1、福建省建设厅文件闽建设{2004}25号文《限制或禁止使用的技术与产品表》中，如何理解执行聚氯乙烯绝缘电线电缆禁止在人员密集的公共建筑物中使用的规定问题：掌握原则：根据火灾危险性和发生火灾后造成事故的严重程度，福建省建设厅闽建设{2004}25号文中的“人员密集的公共建筑物”一般是指：（1）建筑高度超过100m的高层民用建筑（超高层住宅除外）；（2）200床及以上的医院病房，每层建筑面积超过1000m2的医院门诊楼；（3）每层建筑面积超过3000m2的商业建筑；（4）超过800个座位的会堂、影剧院、礼堂；（5）省、市级及以上的博物馆、展览馆、图书馆；（6）超过3000座位的体育馆；（7）学校教学楼、学生宿舍、食堂、图书馆；（8）建筑面积超过200m2的公共娱乐场所；（9）地下影剧院和使用面积超过1000m2的地下商场、医院、旅馆、展览厅及其它商业或公共活动场所；（10）地、市级及以上车站旅客侯车室、港口侯船室、民航机场侯机厅。
上述场所中除直埋地和穿管（明、暗敷）敷设的线路以外，明敷或沿线槽、桥架敷设的线路禁止使用普通BV、VV等聚氯乙烯绝缘电线电缆。
四、防雷与安全接地（一）条文部分1、P3-4-2 GB50054-95第4.4.4条关于总等电位联结与防雷电波侵入接地、重复接地的概念及措施是否等同，可否都接到MEB？一个建筑物中MEB是否只设一处，或是有电源进线处分别设置问题：掌握原则：（1）总等电位联结与防雷电波侵入接地，重复接地的概念和作用是不同的：（2）防雷电波侵入措施强调管线在入户端与接地装置直接连接并与MEB连通；进线电源的PEN或PE线重复接地，一般在建筑物第一级配电箱处进行，并将配电箱内PE母线与接地装置或邻近的MEB相连；当大型建筑物有多个电源进线时，每个电源进线都需按要求实施总等电位联结。
