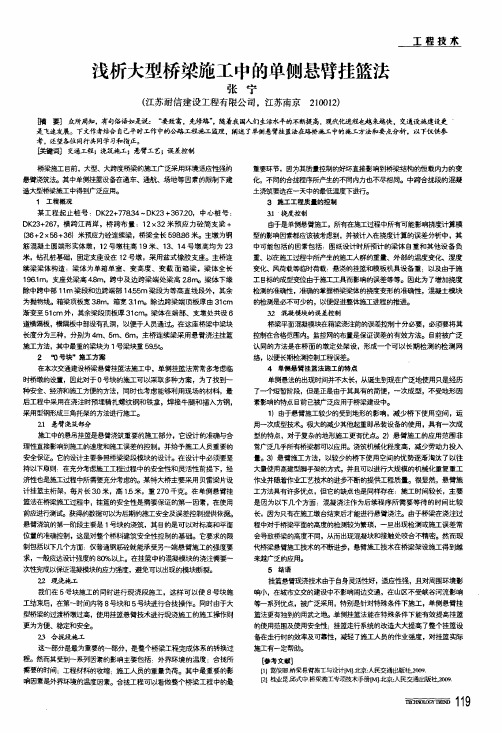

浅析大型桥梁施工中的单侧悬臂挂篮法张宁(江苏耐信建设工程有限公司，江苏南京210012)工程技术【摘要]众所周知，有句俗语如是说：‘‘要致富，先倦．路”，随着我国人们生活水平的不断提高，现戕化避爨也越来越快。
交通设施建设更是飞速发爰。
下文作者结合自己平时工作中的公潞工程施工监理，阐述了苹侧悬臂挂篮法在路桥旄工中的施工方法和要点分析，以下仅供参考。
还望各位同行共同学习和指正。
睽键词】交通工程；浇筑施工；悬臂工艺；误差控制桥梁施工目前，大型、大跨度桥梁的施工广泛采用环境适应性强的悬臂浇筑法。
其中单侧挂篮设备在通车、通航、场地等因素的限制下建造多疆燃]舡中得到广泛应用。
1工程概况某工程起止桩号：D K22+778．34一D K234-36720，中心桩号：D K23+267，横跨江两岸，桥跨布置：12x32米预应力砼简支梁+ (36+2X56+36)米预应力砼连续梁，桥梁全长59&86米。
主墩为钢筋混凝土圆端形实体墩，12号墩柱高19米、13、14号墩高均为23米，钻孔桩基础，固定支座设在12-8-：暾，采用盆式橡胶支座。
主桥连续梁梁体构造：梁体为单箱单室、变高度、变截面箱梁，梁体全长196．1m，支座处梁高4．8m，跨中及边跨梁端处梁高2B m。
梁体下缘除中跨中部11m梁段和边跨端部14．55m梁段为等离直线段外，其余为抛物线。
箱梁顶板宽3,8m，箱宽3．1m。
除边跨梁端顶板厚由31cm 渐变至51c m外，其余梁段顶板厚31c m。
梁体在端部、支墩处共设6道横隔板，横隔板中部设有孔洞，以便于人员通i也在这座桥梁中梁块长度分为三种，分别为4m、5m、6m，主桥连续梁采用悬臂浇注挂篮施工方法，其中最重的梁块为1号梁块重59．5t o2～号块”施工方案在本次交通建设桥梁悬臂挂篮法施工中，单侧挂篮法常常多考虑临时桥墩的设置，因此对于0号块的施工可以采取多种方案，为了找到一种安全、经济和施工方便的方法，同时也考虑能够利用现场的材料，最后工程中采用在浇注时预埋精扎螺纹钢和铁盒，焊接牛腿和插入方钢，采用型钢形成三角托架的方法进行施工。

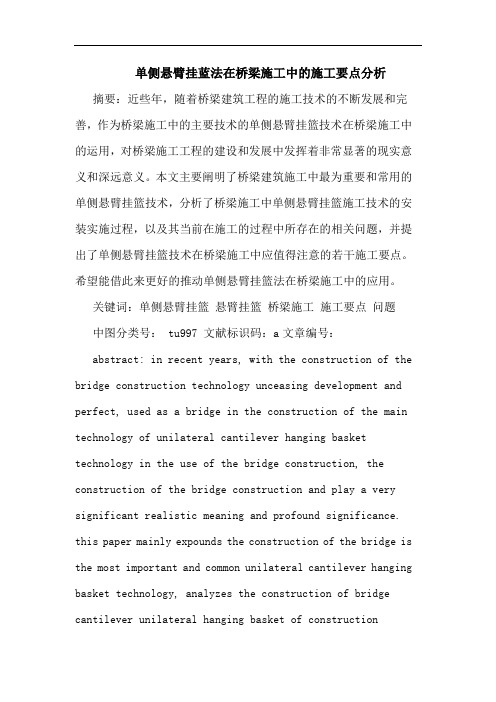

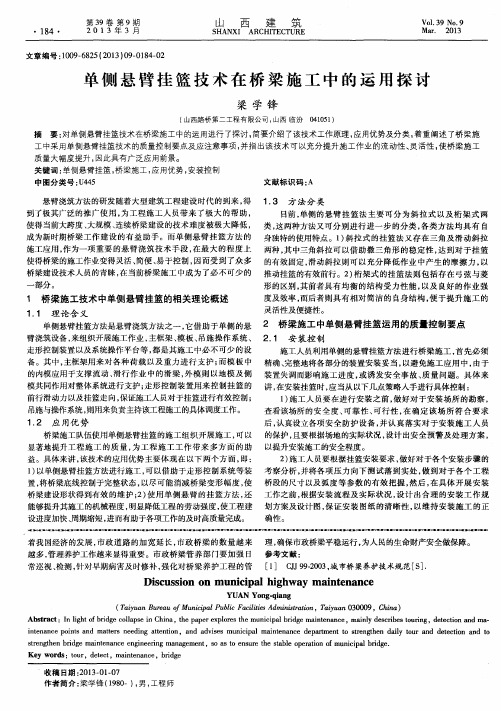

单侧悬臂挂蓝法在桥梁施工中的施工要点分析摘要：近些年，随着桥梁建筑工程的施工技术的不断发展和完善，作为桥梁施工中的主要技术的单侧悬臂挂篮技术在桥梁施工中的运用，对桥梁施工工程的建设和发展中发挥着非常显著的现实意义和深远意义。
本文主要阐明了桥梁建筑施工中最为重要和常用的单侧悬臂挂篮技术，分析了桥梁施工中单侧悬臂挂篮施工技术的安装实施过程，以及其当前在施工的过程中所存在的相关问题，并提出了单侧悬臂挂篮技术在桥梁施工中应值得注意的若干施工要点。
希望能借此来更好的推动单侧悬臂挂篮法在桥梁施工中的应用。
关键词：单侧悬臂挂篮悬臂挂篮桥梁施工施工要点问题中图分类号： tu997 文献标识码：a文章编号：abstract: in recent years, with the construction of the bridge construction technology unceasing development and perfect, used as a bridge in the construction of the main technology of unilateral cantilever hanging basket technology in the use of the bridge construction, the construction of the bridge construction and play a very significant realistic meaning and profound significance. this paper mainly expounds the construction of the bridge is the most important and common unilateral cantilever hanging basket technology, analyzes the construction of bridge cantilever unilateral hanging basket of constructiontechnology of implementation of the installation process, and its current in the construction process of the related problems, and put forward the unilateral cantilever hanging basket technology in bridge construction should be worthy of note in some key points of construction. hope can take this to better promote unilateral cantilever hanging basket of the application of the method in bridge construction.keywords: unilateral cantilever hanging basket hanging basket cantilever construction points of the bridge construction前言随着我国当前建筑行业的不断繁荣与昌盛，桥梁建筑工程也获得了快速的发展，所以对于桥梁施工中所采用的施工技术的要求也越来越高。

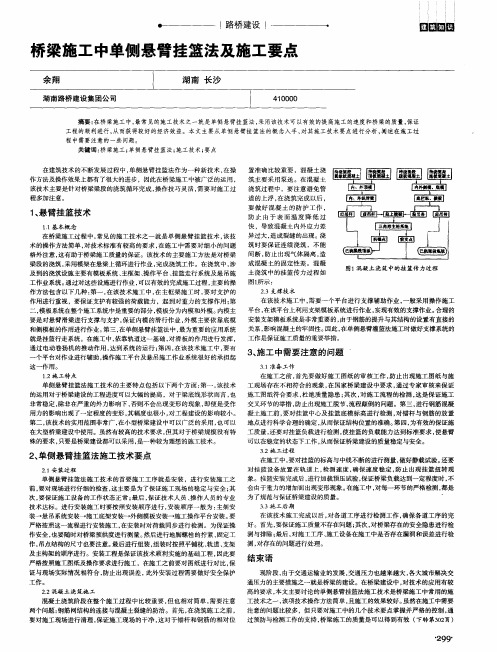

单侧悬臂挂篮法在桥梁施工中的施工要点分析摘要：近些年，随着桥梁建筑工程的施工技术的不断发展和完善，作为桥梁施工中的主要技术的单侧悬臂挂篮技术在桥梁施工中的运用，对桥梁施工工程的建设和发展中发挥着非常显著的现实意义和深远意义。
本文主要阐述了桥梁施工中的悬臂挂篮技术，单侧悬臂挂篮法在桥梁施工中的施工技术和注意事项进行了探讨。
关键词：桥梁施工；单侧悬臂挂篮法；施工要点中图分类号： u445 文献标识码： a 文章编号：引言单侧悬臂挂篮法作为桥梁施工中的一项重要的新技术，在桥梁施工的过程中也越来越多的得到人们的利用和重视。
通过对单侧悬臂挂篮法在桥梁施工中的施工技术和施工要点进行分析，可以更好地推进桥梁建筑工程的施工进度，有效保证桥梁工程的施工质量。
一、桥梁施工中的悬臂挂篮技术概述1、单侧悬臂挂篮法简述单侧悬臂挂篮法作为现代桥梁建筑施工中一项最为重要的施工技术方法，其作业施工过程功能的体现主要就是可以将一个灵活的模架通过悬臂在悬梁上展开循环作业而逐步实现梁段浇注。
而所谓的单侧悬臂挂篮法就是利用施工中的单侧悬臂浇注设施进行施工的方法，其中单侧悬臂浇注设施主要包括主框架、模板系统、挂篮走形系统、操作实践平台以及悬吊施作业系统等结构部分。
以下将分别对其进行详细的说明。
（1）主框架，单悬臂挂篮施工中主框架的功能就是能够起到支护性的载荷、重力支撑。
（2）模板系统，它由两部分组成，即由内模部分和外模部分组成，其中内模要想流动滑行进行作业，就需要悬臂滑梁的支护、支撑作用的发挥，而外模主要由侧模板与地膜两种主要模板同时起作用才能正常工作。
（3）挂篮走形系统要以其施工运作轨道为基础展开施工，轨道在这里所起的作用就是把它当作滑板，而使其运行，最后由电动卷扬机来促进其进行施工作业。
（4）操作实践平台以及悬吊施作业系统，为单侧悬臂挂篮法的实施提供平台支持。
2、单侧悬臂挂篮的分类（1）衍架式单侧悬臂挂篮法根据不同的实际情况应用，衍架式单侧悬臂挂篮法又可将其划分为菱形衍架式、弓弦式两种不同的方法。
四川工业学院学报J ournal of Sic h uan University of Science an d Tec h nology文章编号:100025722(2003)增刊20074203收到日期:2003202219作者简介:陈成叠(19752),男,浙江省温州市人,西南交通大学土木学院2001级硕士研究生,主要研究方向:高层建筑基础设计理论、高速公路路其设计理论及新技术、城市地下空间的开发与利用技术。
单侧悬臂挂篮法在桥梁施工中的应用陈成叠,罗书学,俞建海(西南交通大学土木学院,四川成都 610031)摘 要: 针对一部分桥梁在设计、施工过程中,由于通车、通航、场地等因素的限制,不能或不宜搭设满堂支架,而需要采用挂篮法施工,本文结合杭州市艮山西路运路桥拓宽工程施工方案,对桥梁单侧悬臂挂篮法施工中应注意的问题提出几点建议,为桥梁设计、施工单位采取挂监法设计、施工时提供参考。
关键词: 桥梁;单侧;挂篮;设计;施工 中图分类号:T U75913文献标识码:B 艮山西路运河桥拓宽工程上部结构为三跨(22,+44m +22m )预应力连续箱形梁,下侧线型为弧线形,梁高112m ～2135m ,下部结构采用薄壁形墩身,墩身尺寸为1114m ×114m ×313m ,承台尺寸为13175m ×215m ×210m ,下设单排(双排不能满路通航净宽要求)4根<115m 钻孔灌注桩,桩长42m 。
根据施工中通航要求为五级以及桥位场地条件,边跨采用搭设满堂支架现浇,中跨采用悬壁挂篮法施工。
本文结合该工程的情况,对桥梁单侧挂篮法施工应注意的要点提供建议,以供桥梁设计、施工单位提供参考。
1 临时支墩设置与0#块支架设计桥梁挂篮法施工通常有两侧对称布置挂篮和由于条件限制只能布置单侧挂篮,布置单侧挂篮与布置两侧挂篮比较就更多考虑偏载引起的对临时支墩设置、平衡控制要求。
111 临时支墩的设置连续箱梁的梁体在合抗前与支座是分离的,而根据施工的需要,应使它们成为临时刚性结构,因此在连续梁0#块浇筑前应预先设置临时支墩。
临时支墩的作用一方面减少了正式支座在施工中的受压力;另一方面承受了施工中可能发生偏载而出现的力短,因此临时支墩的设置还要考虑墩身及承台和桩交点截面处的抗弯能力和施工时可能出现的最大偏载,通常在承台或承台外设立柱作临时支墩。
根据施工中保持双向通航净宽的要求和受力计算,确定临时支墩设置在承台上,承台两侧对称设置55cm ×45cm 截面的支墩各3个。
由于临时支墩抵抗力短有抗拉和抗压的要求,每个支墩内预埋<32cm 精轧螺纹锚杆5根,下端在承台浇筑时预埋,深1m ,上端长度确保能穿过0#块。
在临时支墩与0#块之间用细石砼填实,使临时支墩顶住0#块底板,并用薄板隔开,这样既能支撑0#块,又在以后方便拆卸。
在0#块砼达到受力要求后,将支墩上的锚杆上紧螺帽,使之能承受偏载时引起的拉力。
112 0#块支架设计0#块是提供悬臂挂篮浇筑起步的平台,其浇筑时的主要承重结构为施工托架,其形式可视墩身高度,承台尺寸以及场地条件分别支撑在墩身、承台或地面上。
材料常用贝雷片、万能杆件和钢管。
艮山西路运河桥拓宽工程0#块支架采用8排双层贝雷桁架,底层一端搁在承台襟边并与墩身预埋钢板连结,另一端悬臂,下设斜撑;上层二节贝雷相连,顶端与墩身预埋钢板相连,墩身预埋钢板采用4cm ×15cm 截面扁钢。
在上层贝雷仵架的上弦杆上,每侧铺设8根130,以支承孤线支架,见图1所示。
在0#块支架设计的过程中,挠度的验算是十分重要的,要充分考虑其影响因素。
2 挂篮设计与砼悬臂浇筑一般情况,一套挂篮设计完毕后,在施工过程中,其构件的不能轻易调整,这就需要每次浇筑长度和浇筑的的重量尽可能是单一的,但由于梁高不同,梁段的重量和长度总是存在矛盾,连续箱梁每次浇筑长度设计合理与否将极大的影响挂篮的设计、平衡压重重量和施工进度等,并最终影响工程投资,无论设计单位还是施工单位均应给予充分的考虑。
211 挂篮设计0#块梁段施工完毕后,则开始采用挂篮施工1#块梁段、2#块梁段、……,直至合扰。
挂篮为PC桥梁悬臂浇注的一种设备,它设计的合理与否,将影响施工进度、连续梁的线型和人员安全等,它与每块梁段的长度、重量和挠度的要求等有很大关系。
目前国内外挂篮按结构形式主要有桁架式、三角形斜拉式、预应力束斜拉式、型钢式及混合式5种,按行走方式可分为滑动式和滚动式,按平衡方式可分为全压重式、半压半锚式和全锚式3种[1]。
挂篮设计要求结构简便,重量轻,安装、拆卸及使用方便、可靠,施工快速,浇筑施工过程中变形量小,通常一般以工字钢、槽钢等型钢为主要材料,但也可以根据企业、现场既有材料设备情况,在满足挠度条件下,采用其它材料以达到节省投资的目标。
运河桥拓宽工程以贝雷梁片为主要构件而设计挂篮,主梁采用3排贝雷桁架,每排3×5片,长12m,上、下横梁采用140a,各布置两根,长16m;底纵梁采用16×2[30a,长515m;挂篮前排布置7根2cm×15cm截面长吊杆;后排两端2cm×15cm截面长吊杆,中部为4根2cm×15cm截面短吊杆,锚固在前一梁段砼上,每根吊杆配2个千斤顶以拉紧或松动吊杆;整个挂篮锚固采用6根2cm×15cm截面短吊杆,锚固于箱梁顶板及两侧翼板上,见图2所示。
这套挂篮的挂篮利用系数为0180。
212 单侧悬臂浇注的要求采用两侧对称挂篮施工时,两挂篮同步外移,两侧砼梁段一般要求同时尽可能等量浇筑,以减少偏载引起的力短。
然而对于一端使用挂篮,另一端使用满堂支架时,则不宜同时浇筑,而应该是支架现浇段早于挂篮施工段浇筑,其砼强度至少应达到不需张拉预应力筋仅普通钢筋砼就能承受另一端悬臂施工的强度要求,一般应达设计强度的80%以上。
单侧挂篮前移至下一个梁段浇筑位置过程中,必须根据不同的位置,在挂篮的主梁上设置不同压重,以确保挂篮自身平衡。
213 合扰段浇筑桥梁的合扰,即合扰段的施工,是桥梁施工关键的一步。
由于昼夜温度变化、合扰段砼浇筑所需时间、新灌砼的早期收缩、已完成结构的收缩、结构体系的变化以及施工荷载等因素,都会直接影响合拢段的质量,因此合理选择浇筑时间和适时拆除临时支墩的水平约束至关重要。
跨中合扰前,两侧箱梁是作为静定结构独自存在的,合拢后整个梁体转换为超静定体系,在这个体系转换过程中,支座沉降极少,不致于引起较大的内力,采用先合扰,张拉预应力钢筋,后拆除临时支墩。
对此,对于合扰段的施工建议采取如下措施;(1)在合扰口两端的梁段桥面及底板用工字钢焊接固定,使之能伸缩,其强度应达到能推动在活动支座上的梁段;(2)合扰前拆除临时支墩的水平约束,并张拉部分预应力;(3)砼掺加微膨胀剂,条件许可的话,标号可适当提高一级;(4)合扰时间段选在气温较低的阴天,并在一天中温度最低段浇筑砼。
3 挂篮施工中的几个参数的控制311 平衡控制由于采用单侧挂篮,挂篮前移和浇筑段过程中,不可避免要产生偏载,其产生的力短是很大的,力矩通过临时支墩传到承台,光靠单排桩的承台根本不足以承受,这就需要在墩的另一侧设置平衡压重。
按依次浇筑1#梁段、2#梁段、……,产生的力矩越来越大,平衡压重也越来越大。
平衡压重较时,可采用水箱装水,可以用抽水机抽河水,也可以采用砂袋;平衡压重较重时,则需要采用砂袋,钢材料等容重较大的材料。
312 挂篮标高控制挂篮拼装完成后,需进行预压,预压重量应宜为最大砼梁段重量的112倍,以消除非弹性变开观察弹性变形量,以确定施工标高。
经预压发现主梁前端实侧57增刊 陈成叠等:单侧悬臂挂篮法在桥梁施工中的应用挠度达到12mm,与理论计算挠度6mm有较大出入,经分析这是由于贝雷片多次使用后,其铰接处出现较大空隙所致,采用刚性较好的大工字钢则不会存在此种情况,因此采取在接点设置加强弦杆,以增加刚度,效果较好。
由于有通航要求的净孔标高必须是正误差,根据计算,对60m以下跨度的梁,挂篮予拱度设置宜为30mm,经事实验证,设置30mm的予拱度对于本工程是适宜的。
313 悬壁浇筑梁段的中线控制梁段中线控制准确可以保证桥线的流畅美观,本桥设置两条控制线,一条为主控制线,另一条与之平行,间距2m,为副控制线,同时在0#块定交叉点,各梁段放样就以两控制线为准。
参考文献[1]陈克济1TRE B110—型挂篮的设计与试验[J]1桥梁建设,1989, (1):72～751The Application of U nblanced Travelling C arriagein Bridge ConstructionCHE N Cheng2die,LUO Shu2xue,Y U Jian2hai(School of Civil Eng,S outhwest Jiaotong University,Chengdu610031S ichuan China)Abstract:In the procession of the bridge design and construction,the trestle cannot be constructed by the limits of trans2 portation,navigation and place,the method of traveling carriage can s olve this problem,combined with west G enshan R oad Bridge enlarging project in Hangzhou,the paper puts forward s ome suggestion for the problems in the travelling carriage con2 struction and it has a im portant affect for the design and construction com pany in the travelling carriage design and construc2 tion1K ey w ords:bridge;unblance;travelling carriage;design;construction(上接69页)决方案。
