（完整版）水力计算室内热水供暖系统的水力计算本章重点热水供热系统水力计算基本原理。
重力循环热水供热系统水力计算基本原理。
机械循环热水供热系统水力计算基本原理。
本章难点水力计算方法。
最不利循环。
第一节热水供暖系统管路水力计算的基本原理一、热水供暖系统管路水力计算的基本公式当流体沿管道流动时，由于流体分子间及其与管壁间的摩擦，就要损失能量；而当流体流过管道的一些附件 ( 如阀门、弯头、三通、散热器等 ) 时，由于流动方向或速度的改变，产生局部旋涡和撞击，也要损失能量。
前者称为沿程损失，后者称为局部损失。
因此，热水供暖系统中计算管段的压力损失，可用下式表示：Δ P ＝Δ P y + Δ P i ＝R l + Δ P i Pa 〔 4 — 1 〕式中Δ P ——计算管段的压力损失， Pa ；Δ P y ——计算管段的沿程损失， Pa ；Δ P i ——计算管段的局部损失， Pa ；R ——每米管长的沿程损失， Pa ／ m ；l ——管段长度， m 。
在管路的水力计算中，通常把管路中水流量和管径都没有改变的一段管子称为一个计算管段。
任何一个热水供暖系统的管路都是由许多串联或并联的计算管段组成的。
每米管长的沿程损失 ( 比摩阻 ) ，可用流体力学的达西．维斯巴赫公式进行计算Pa/m （ 4 — 2 ）式中一一管段的摩擦阻力系数；d ——管子内径， m ；——热媒在管道内的流速， m ／ s ；一热媒的密度， kg ／ m 3 。
在热水供暖系统中推荐使用的一些计算摩擦阻力系数值的公式如下：( — ) 层流流动当 Re ＜ 2320 时，可按下式计算；（ 4 — 4 ）在热水供暖系统中很少遇到层流状态，仅在自然循环热水供暖系统的个别水流量极小、管径很小的管段内，才会遇到层流的流动状态。
( 二 ) 紊流流动当 Re ＜ 2320 时，流动呈紊流状态。
在整个紊流区中，还可以分为三个区域：水力光滑管区摩擦阻力系数值可用布拉修斯公式计算，即（ 4 — 5 ）当雷诺数在4000 一100000 范围内，布拉修斯公式能给出相当准确的数值。
(完整word版)流体输配管网期末复习知识点第一章流体输配管网的功能与类型1。
1空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等还有空气处理设备。
它们是影响官网性能的重要因素。
1。
2燃气输配管网由分配管道、用户引入馆和室内管道三部分组成。
居民和小型公共建筑用户一般由低压管道供气。
1。
3冷热水输配管网系统：按循环动力可分为重力循环系统和机械循环系统；按水流路径可分为同程式和异程式系统；按流量变化可分为定流量和变流量系统；按水泵设置可分为单式泵和复式泵系统；按与大气解除情况可分为开示和闭式系统。
1。
4采暖空调冷热水管网装置：膨胀水箱;排气装置；散热器温控阀；分水器、集水器；过滤器;阀门；换热装置。
1.5膨胀水箱的作用与安装方式：(1)是用来储存冷热水系统水温上升时的膨胀水量.在重力循环上供下回式系统中，它还起着排气作用。
膨胀水箱的另一个作用是恒定水系统压力。
（2）膨胀水箱的膨胀管与水系统管路的连接，在重力循环系统中，应接在供水总立管的顶端；在机械循环中,一般接至循环水泵吸入口前.连接点处的压力,无论在系统不工作或运行时，都是恒定的.此点为定压点。
(3)膨胀水箱的循环管应接到系统定压点前的水平回水干管上。
该点与定压点之间保持1。
5-3m的距离。
1。
6采暖用户与热网的连接方式:可分为直接连接(1无混合装置的直接连接2装水喷射器的直接连接3装混合水泵的直接连接)和间接连接两种.1。
7补偿器及不同类型的原理：（1)为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减少管壁的应力和作用在阀件或支架结构上的作用力.（2）自然补偿、方形补偿器、波纹管补偿器是利用补偿器材料的变形来吸热伸长，套筒补偿器、球形补偿器是利用管道的位移来吸热伸长.1.8建筑给水管网的功能和类型:（1）功能：建筑给水系统将城镇给水管网或自备水源给水管网的水引入室内，经支管配水管送至用水的末端装置,满足各用水点对水量、水压和水质的需求。
第四章 室内热水供暖系统的水力计算一、单选题1、每米管长的沿程损失（比摩阻R ）的达西·维斯巴赫公式为（C ）。
A ．R =λ∙ρυ22B. R =d λ∙ρυ22C.R =λd∙ρυ22D.R =ξ∙ρυ222、当量局部阻力法是将管段的沿程损失转变为局部损失来计算，当量局部阻力系数ξd 的计算公式为（B ）A ．ξd =RlB ．ξd =λd l C ．ξd =λl D ．ξd =dλl3、室内热水供暖管路的水力计算从系统的最不利环路开始，即从（C ）的一个环路开始计算。
A.总压力损失最大 B.阻力最大 C.允许的比摩阻最小的 D.流速最大4、整个室内热水供暖系统总的计算压力损失，宜增加（A ）的附加值，以此确定系统必要的循环作用压力。
A 、10%B 、1%C 、 15%D 、 5% 5、《暖通规范》规定，热水供暖系统最不利循环环路与各并联环路之间（不包括共同管路）的计算压力损失相对差额，不应大于（C ）。
A 、±10% B 、15% C 、 ±15% D 、 10%6、分户采暖热水供暖系统户内水平管的平均比摩阻通常选取（D ）。
A.40~60Pa/m B.60~100 Pa/m C.60~120 Pa/m D.100~120 Pa/m7、分户采暖热水供暖系统单元立管的平均比摩阻通常选取（A ）。
A.40~60Pa/m B.60~100 Pa/m C.60~120 Pa/m D.100~120 Pa/m8、分户采暖热水供暖系统水平干管的平均比摩阻通常选取（C ）。
A.40~60Pa/m B.40~80 Pa/m C.60~120 Pa/m D.100~120 Pa/m9、当流体沿管道流动时由于流体分子间及其与管壁间的摩擦损失的能量称为（ B ）。
A 、局部损失 B 、沿程损失 C 、流量损失 D 、摩擦阻力系数 10、当流体流过管道的附件由于流动方向或速度的改变产生局部漩涡和撞击损失的能量称为（ A ）。

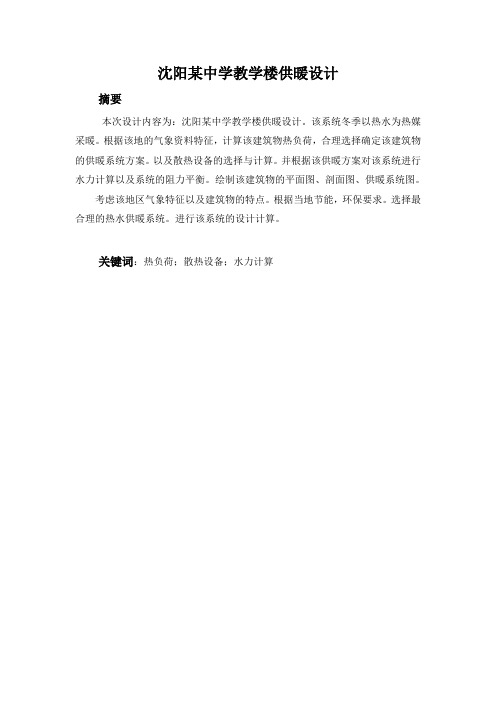

沈阳某中学教学楼供暖设计摘要本次设计内容为：沈阳某中学教学楼供暖设计。
该系统冬季以热水为热媒采暖。
根据该地的气象资料特征，计算该建筑物热负荷，合理选择确定该建筑物的供暖系统方案。
以及散热设备的选择与计算。
并根据该供暖方案对该系统进行水力计算以及系统的阻力平衡。
绘制该建筑物的平面图、剖面图、供暖系统图。
考虑该地区气象特征以及建筑物的特点。
根据当地节能，环保要求。
选择最合理的热水供暖系统。
进行该系统的设计计算。
关键词：热负荷；散热设备；水力计算目录1. 工程概况1.1设计概况 (2)1.2设计依据 (2)2．采暖热负荷计算2.1供暖房间符合计算 (3)2.2围护结构的基本耗热量计算 (3)2.3围护结构的附加耗热量计算 (4)2.4围护结构的冷风渗透耗热量 (5)2.5围护结构的冷风侵入耗热量 (6)3.散热器的选择计算3.1散热器的面积计算 (7)3.2散热器的举例计算 (9)4.供暖系统形式确定 (10)5.水利计算5.1绘制管路系统 (11)5.2计算最不利环路及水力计算 (11)6.膨胀水箱的选择 (14)7.总结 (15)8.参考文献 (15)1、工程概述1.1 设计概况沈阳某中学教学楼供暖设计。
该建筑共3层，层高3.6m，净高为3.1m，有办公室、会客室、会议室等功能用途的房间。
该教学楼南北各一区，走廊为东西向，外网引入点在建筑的南侧，外网供给3个表压的蒸汽。
教学楼内部以95℃/70℃低温热水作为采暖热媒。
1.2 设计依据1.2.1 供热工程课程设计任务书1.2.2 规范及标准：<<采暖通风与空气调节设计规范>>GB50019-2003<<通风与空气调节制图标准>>GJ114-881.2.3 设计参数室外气象参数[1]：采暖室外设计计算(干球)温度为-19℃，最低日平均温度为-13.1℃，冬季大气压1026.6hPa。
冬季室外最多风向平均风速3.1m/s。
表1 系统最不利环路水力计算表
表2 总供回水干管水力计算表
表3 分支1供回水干管水力计算表
表4 分支1立管1供回水立管水力计算表
表5 分支1立管2供回水立管水力计算表
表6 分支1立管3供回水立管水力计算表
表7 分支1立管4供回水立管水力计算表
表8 分支1立管5供回水立管水力计算表
表9 分支2供回水干管水力计算表
表10 分支2立管1供回水立管水力计算表
表11 分支2立管2供回水立管水力计算表
表12 分支2立管3供回水立管水力计算表
表13 分支2立管4供回水立管水力计算表
表14 分支2立管5供回水立管水力计算表
表15 分支2立管6供回水立管水力计算表。
建筑给水系统多分支管路最不利配水点的水力试算确定方法成都航空职业技术学院建筑工程系叶巧云摘要:最不利配水点的确定是建筑给水系统设计的重要步骤,本文通过理论和实例分析,总结了多分支管路最不利配水点的试算确定方法及需要注意的问题。
关键词:多分支管路最不利配水点给水方式水力计算试算11问题的提出建筑给水系统水力计算的目的在于合理确定给水管网各管段的管径,并校核其通过设计秒流时,室外市政管网水压是否满足室内给水管网所需水压;若室外管网水压不能满足室内管网所需水压时,须确定高位水箱安装高度及选定相应加压装置。
按照5建筑给水排水设计规范6第21613条的要求,无论给水系统是采取利用室外管网水压的直接给水方式,还是选用水箱或水泵加压的给水方式,水力计算都必须满足室内给水管网中最不利点所需水压。
要进行室内管网水力计算并满足水力计算的要求,首先要确定给水系统最不利配水点的位置及相应的计算管路。
最不利配水点,一般认为是系统中的最高最远点,其所需的供水压力最大,也即整个给水系统所需水压。
21理论分析以建筑内上行下给式给水系统为例(如图1所示),可知系统所需水压可根据下式计算确定。
H=H1+H2+H3+H4式中H)建筑内给水系统所需总水压,自室外引入管起点轴线算起,mH2O;H1)最不利配水点与室外引入管的标高差, mH2O;H2)计算管路的水头损失,mH2O;H3)水流通过水表的水头损失,mH2O;H4)计算管路最不利配水点的流出水头, mH2O。
从以上讨论可看出最不利配水点也称为给水系统的控制点,换句话说,只要最不利配水点达到所需水压,系统中其它所有点的供水压都将得到保证。
如何确定最不利配水点是室内给水管网水力计算中一个至关重要的问题。
对于一些管网,最不利配水点是显而易见的,无需计算确定,而对于一些较复杂的管网,尤其是有几个分支的管路,每一支管上用水器具又不相同,凭直观是很难准确判断出最不利配水点的位置及计算管路。
成都市某科研办公楼空调系统设计摘要本工程为成都市某科研办公楼空调系统设计，总建筑面积为9745m2。
地上共五层，各层层高：一层为5m；二至五层为4m，总高度为21m。
其中有展览室、办公室、更衣室等，总空调面积7210.19 m2。
根据该工程所处的地理位置，采用冷负荷系数法详细计算逐时冷负荷，并结合工程实际情况，从高效节能，环境保护等方面加以考虑合理选择冷热源。
根据房间不同功能合理采用风机盘管加独立新风系统或全空气系统，风机盘管的新风处理到室内空气焓点，送入风机盘管风机出口，与经风机盘管处理后的室内回风混合后再送入室内，以达到很好的效果。
对于空调的水系统和风系统全部采用假定流速法计算，采用鸿业水力计算软件进行计算。
空调冷冻水系统的水管设计与采暖管路基本相同，管路要设立坡度以排除系统中空气，水系统应设定压装置，对于湿工况运行的风机盘管，设凝水排放管路。
关键词：风机盘管加独立新风系统；全空气系统；假定流速法THE AIR-CONDITIONING SYSTEM DESIGN OF A RESEARCHBUILDING IN CHENGDUAbstractThis project is about the design of the air-conditioning system of a research building in chengdu city, this building total floor is space 9745m2 ,the first floor height is 5m ,from two floor to five floor the height is 4m, and the total height is 21m. this building is composed by Exhibition Room、office、changing room and so on. The total air conditioning area is 7210.19m2.According to the geographical position project, the cold load coefficient method is adopted to calculate timing cold load. The water chilling unit for cold source is chosen by considering engineering practical situation, energy conservation, environmental protection. According to the room function, the fresh air adding fan-coil system or all air system is used. In order to form good performance, the outdoor air is handled to enthalpy point of indoor air, and enters the fan outlet of fan-coil, and is mixed up with returnair which was handled by fan-coil, and is sent into the room finally. Consumed velocity method is employed in the calculation of hydraulic and air system. Honye software is adopted. The chill water pipe design of the air conditioning is similar with the design of the heating water system. Gradient should be set up to exclude air from system, and set pressure device for the hydraulic system should be installed. For the humid behavior of fan-coil, coagulate water discharge pipeline should also be installed.Keywords：Fresh air adding fan-coil system; All air system; Assuming velocity method目录摘要 (I)Abstract (II)1工程概况 (1)2设计依据 (2)2.1设计任务书 (2)2.2设计规范及标准 (2)2.3设计计算参数 (2)2.3.1室外气象参数 (2)2.3.2室内设计参数 (3)2.4相关参数的选取 (4)3负荷计算 (5)3.1冷负荷理论依据 (5)3.1.1房间冷负荷的构成： (5)3.1.2房间湿负荷的构成： (5)3.2主要计算公式 (5)3.2.1围护结构瞬变传热形成冷负荷的计算方法 (5)3.2.2透过玻璃窗的日射得热引起的冷负荷 (7)3.2.3设备散热形成的冷负荷 (7)3.2.4照明散热形成的冷负荷 (8)3.2.5人体散热形成的冷负荷 (8)3.2.6新风冷负荷 (9)3.2.7湿负荷 (9)4空调系统方案的确定 (11)4.1空调系统的选取 (11)4.1.1空调系统的划分原则 (11)4.1.2方案的比较 (11)4.1.3系统的选择 (14)4.2风机盘管加独立新风系统的处理过程以及送风参数计算 (14)4.2.1风机盘管的选择计算 (16)4.2.2风机盘管的布置 (24)4.3新风机组的选择计算 (24)4.3.1新风机组选择计算 (24)4.3.2新风机组的布置 (26)5空气分布 (27)5.1布置气流组织分布 (27)5.2散流器选择计算 (28)5.3风系统水力计算 (33)5.3.1计算方法 (33)5.3.2系统风管道的水力计算举例 (34)5.3.3风管的布置及附件 (37)6空调水系统的设计 (38)6.1空调水系统的设计原则 (38)6.2空调水系统方案的确定 (38)6.3冷冻水管路的设计 (39)6.3.1 设计说明 (39)6.3.2水管水力计算方法--假定流速法 (39)6.3.3水系统水力计算基本公式 (39)6.3.4冷冻水水管最不利环路水力计算 (40)6.4冷凝水管路的设计 (43)6.5冷水机组的选择 (43)6.6冷冻水循环泵选型 (44)6.6.1冷冻水泵配管布置 (45)6.7补水泵选择 (45)6.8软化水箱选择 (46)6.9全自动软水器选择 (46)6.10分水器、集水器选择 (47)6.11膨胀水箱的设计计算 (47)6.12冷却水系统 (48)6.12.1冷却塔的选取 (48)6.12.2冷却水泵的选取 (49)6.13换热器的选取 (50)7机房的设计与布置 (52)8管道保温设计的考虑 (53)8.1保温材料的选用 (53)8.2保温管道防结露 (53)8.3保温材料的经济厚度 (53)9空调系统消声减振的设计方案 (55)9.1空调系统的消声设计 (55)9.2空调系统减振设计 (56)结论 (57)参考文献 (59)附录 (40)致谢 (93)1工程概况本工程为成都市某科研办公楼空调系统设计，该建筑坐北朝南，总建筑面积为9745m2。
第三章作业3-1 计算习题 3-1 中各散热器所在环路的作用压力 t g =95℃， t g1=85℃， t g2=80℃，t n =70℃。
解:如图示可知，第一个为并联环路双管管网，第二个为串联环路单管管网 系统供回水温度，t g =95℃， t n =70℃，t g1=85℃， t g2=80℃， 对应的密度为，3g kg/m 92.961=ρ，3n kg/m 81.977=ρ，3g1kg/m 65.968=ρ，3g2kg/m 83.971=ρ 并联：【双管路各层散热器的进出水温度是相同的，但是循环作用动力相差很大；】第一楼散热器作用压力：()()Pa 6.46792.96181.977381.9gh P g h 11=-⨯⨯==∆-ρρ第二楼散热器作用压力：()()Pa 3.93592.96181.977681.9gh P g h 22=-⨯⨯==∆-ρρ第三楼散热器作用压力：()()Pa 132592.96181.977681.9gh P g h 33=-⨯⨯==∆-ρρ 串联：【单管路各层散热器的循环作用动力是同一个数，但进出水温度越到下层越低】()()()()()()Pa3.92492.96165.9685.881.965.96883.971681.983.97181.977381.9gH gH gH P g 1g 3g1g22g2n 1h =-⨯⨯+-⨯⨯+-⨯⨯=-+-+=∆-ρρρρρρ3-2 通过水力计算确定习题图 3-2 所示重力循环热水采暖管网的管径。
图中立管Ⅲ、Ⅳ、Ⅴ各散热器的热负荷与Ⅱ立管相同。
只算 I 、II 立管，其余立管只 讲计算方法，不作具体计算，散热器进出水管管长 1.5m ，进出水支管均有截止 阀和乙字弯，每根立管和热源进出口设有闸阀。
解:（1）选择最不利环路。
有图3-2可知，最不利环路是通过立管I 的最底层散热器I 1（1800w ）的环路，这个环路从散热器I 1顺序经过○1、○2、○3、○4、○5、○6、进入锅炉，再经管段○7、○8、○9、○10、○11、○12进入散热器I 1。
