水力计算不等温降法

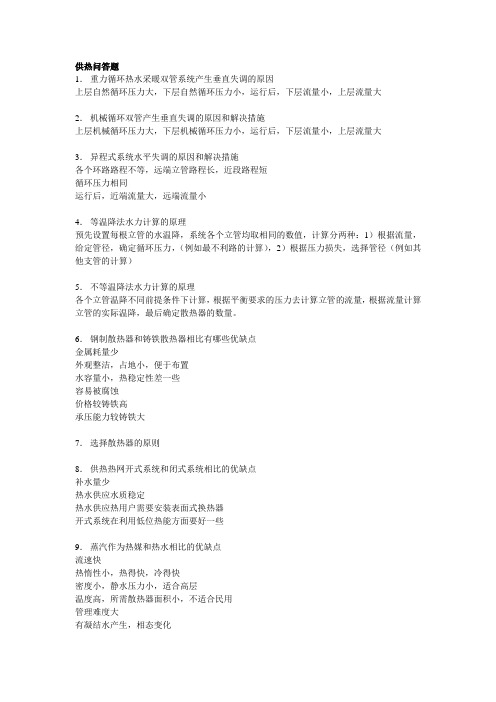

供热问答题
1．重力循环热水采暖双管系统产生垂直失调的原因
上层自然循环压力大，下层自然循环压力小，运行后，下层流量小，上层流量大
2．机械循环双管产生垂直失调的原因和解决措施
上层机械循环压力大，下层机械循环压力小，运行后，下层流量小，上层流量大
3．异程式系统水平失调的原因和解决措施
各个环路路程不等，远端立管路程长，近段路程短
循环压力相同
运行后，近端流量大，远端流量小
4．等温降法水力计算的原理
预先设置每根立管的水温降，系统各个立管均取相同的数值，计算分两种：1）根据流量，给定管径，确定循环压力，（例如最不利路的计算），2）根据压力损失，选择管径（例如其他支管的计算）
5．不等温降法水力计算的原理
各个立管温降不同前提条件下计算，根据平衡要求的压力去计算立管的流量，根据流量计算立管的实际温降，最后确定散热器的数量。

6．钢制散热器和铸铁散热器相比有哪些优缺点
金属耗量少
外观整洁，占地小，便于布置
水容量小，热稳定性差一些
容易被腐蚀
价格较铸铁高
承压能力较铸铁大
7．选择散热器的原则
8．供热热网开式系统和闭式系统相比的优缺点
补水量少
热水供应水质稳定
热水供应热用户需要安装表面式换热器
开式系统在利用低位热能方面要好一些
9．蒸汽作为热媒和热水相比的优缺点
流速快
热惰性小，热得快，冷得快
密度小，静水压力小，适合高层
温度高，所需散热器面积小，不适合民用
管理难度大
有凝结水产生，相态变化。

第四章室内热水供暖系统的水力计算第一节热水供暖系统管路水力计算的基本原理一、热水供暖系统管路水力计算的基本公式ΔP＝ΔPy +ΔPi＝R l+ΔP i Pa二、当量局部阻力法和当量长度法第二节重力循环双管系统管路水力计算方法第三节机械循环单管热水供暖系统管路的水力计算方法机械循环系统的作用半径大，其室内热水供暖系统的总压力损失一般约为10-20kPa，对水平式或较大型的系统，可达20一50kPa。

进行水力计算时，机械循环室内热水供暖系统多根据入口处的资用循环压力，按最不利循环环路的平均比摩阻来选用该环路各管段的管径。

当入口处资用压力较高时,管道流速和系统实际总压力损失可相应提高.在实际工程设计中,最不利循环环路常用控制值的方法,按=60—120Pa/m选取管径.剩余的资用循环压力，由入口处的调压装置节流。

在机械循环系统中，循环压力主要是由水泵提供，同时也存在着重力循环作用压力。

对机械循环双管系统，水在各层散热器冷却所形成的重力循环作用压力不相等,在进行各立管散热器并联环路的水力计算时，应计算在内，不可忽略.对机械循环单管系统,如建筑物各部分层数相同时,每根立管所产生的重力循环作用压力近似相等，可忽略不计；计算步骤1．进行管段编号2．确定最不利环路3．计算最不利环路各管段的管径4．确定其他立管的管径，计算阻力不平衡率在允许值±15%范围之内。

防止或减轻系统的水平失调现象的方法。

(1)供、回水干管采用同程式布置；（2)仍采用异程式系统，但采用“不等温降”方法进行水力计算；(3)仍采用异程式系统,采用首先计算最近立管环路的方法。

第四节机械循环同程式热水供暖系统管路的水力计算方法1.首先计算通过最远立管的环路.确定出供水干管各个管段、立管Ⅴ和回水总干管的管径及其压力损失.2。

用同样方法,计算通过最近立管的环路，从而确定出立管、回水干管各管段的管径及其压力损失。

3.求并联环路立管和立管的压力损失不平衡率,使其不平衡率在±5%以内。

1、供热系统包括热源、供热热网和热用户三个基本组成部分。

2、在机械循环上供下回式水平敷设的供水干管应设沿水流方向上升的坡度，在供水干管末端的最高点处设集气罐来进行集中排气。

3、疏水器的作用是阻汽、排水。

4、一般情况下，室内热水采暖系统的流动状态几乎都是处于紊流过渡区区，室外热水的流动状态大多处于紊流粗糙区区。

5、集中供热系统各热用户用热系统的热负荷，按其性质可分为为季节性热负荷和常年性热负荷两大类。

6、常用的阀门有截止阀、闸阀、蝶阀、止回阀、手动调节阀、电磁阀。

7、疏水器根据作用原理不同可分为机械型疏水器、热动力型疏水器和热静力式疏水器。

8、我国《暖通规范》规定：供暖室外计算温度，应采用历年平均不保证____5___天的日平均温度。

9、热水供暖系统按系统循环动力的不同，可分为__自然__循环系统和__机械__循环系统。

10、温调式疏水器属热静力型疏水器，其动作部件是一个波纹管的__温度敏感元件__。

11、根据供热调节地点不同，可分为__集中调节___、__局部调节__和__个体调节__三种调节方式。

12、在管路的水力计算中，通常把管路中__流量__和__管径__都没有改变的一段管子称为一个计算管段。

13、为消除剩余压头，通常在用户引入口或热力站处安装_调压装置__。

14、供热管道附件是供热管道上的管件，如__阀门__、__补偿器__和__支座__等。

15．__热负荷延续时间图__是用来表示整个热源或用户系统热负荷随室外温度或时间变化的图。

16、常用的热水换热器有__壳管__式、__板__式、___容积式___式等。

17、室内工作区的温度是指距地面2米高度范围内的温度。

18、供热管道的敷设方式有架空、埋地、地沟三种。

19、循环水泵运行和停止时，压力保持不变的点称为定压点。

20、设计采暖系统时，系统的最高点应设排气装置，最低点应设泄水阀。

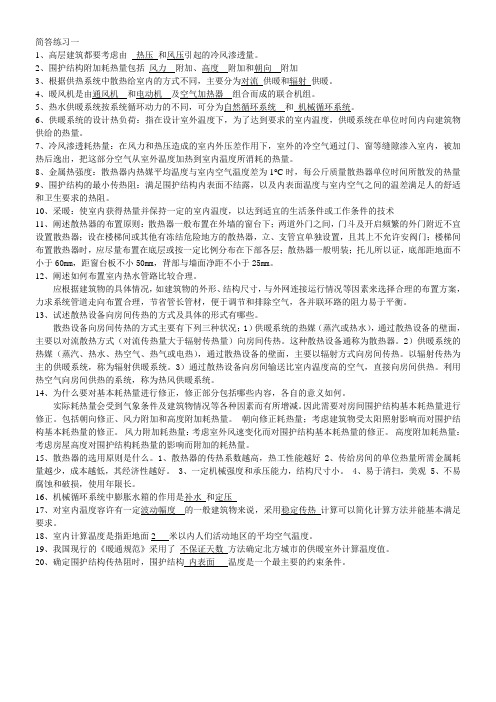

1、采暖：使室内获得热量并保持一定的室内温度，已达到适宜的生活条件或工作条件的技术。

1、高层建筑都要考虑由热压和风压引起的冷风渗透量。

2、围护结构附加耗热量包括风力附加、高度附加和朝向附加3、根据供热系统中散热给室内的方式不同，主要分为对流供暖和辐射供暖。

4、暖风机是由通风机和电动机及空气加热器组合而成的联合机组。

5、热水供暖系统按系统循环动力的不同，可分为自然循环系统和机械循环系统。

6、供暖系统的设计热负荷：指在设计室外温度下，为了达到要求的室内温度，供暖系统在单位时间内向建筑物供给的热量。

7、冷风渗透耗热量：在风力和热压造成的室内外压差作用下，室外的冷空气通过门、窗等缝隙渗入室内，被加热后逸出，把这部分空气从室外温度加热到室内温度所消耗的热量。

8、金属热强度：散热器内热媒平均温度与室内空气温度差为1°C时，每公斤质量散热器单位时间所散发的热量9、围护结构的最小传热阻：满足围护结构内表面不结露，以及内表面温度与室内空气之间的温差满足人的舒适和卫生要求的热阻。

10、采暖：使室内获得热量并保持一定的室内温度，以达到适宜的生活条件或工作条件的技术11、阐述散热器的布置原则：散热器一般布置在外墙的窗台下；两道外门之间，门斗及开启频繁的外门附近不宜设置散热器；设在楼梯间或其他有冻结危险地方的散热器，立、支管宜单独设置，且其上不允许安阀门；楼梯间布置散热器时，应尽量布置在底层或按一定比例分布在下部各层；散热器一般明装；托儿所以证，底部距地面不小于60mm，距窗台板不小50mm，背部与墙面净距不小于25mm。

12、阐述如何布置室内热水管路比较合理。

应根据建筑物的具体情况，如建筑物的外形、结构尺寸，与外网连接运行情况等因素来选择合理的布置方案，力求系统管道走向布置合理，节省管长管材，便于调节和排除空气，各并联环路的阻力易于平衡。

13、试述散热设备向房间传热的方式及具体的形式有哪些。

散热设备向房间传热的方式主要有下列三种状况；1）供暖系统的热媒（蒸汽或热水），通过散热设备的壁面，主要以对流散热方式（对流传热量大于辐射传热量）向房间传热。

2、何谓不等温降的水力计算？叙述其计算方法和步骤。

答：不等温降法就是在垂直的单管系统中，各立管采用不同的温降进行水力计算。

不等温降法需先选定立管温降和管径，确定立管流量，根据流量计算立管的实际温降，再用当量阻力法确定立管的总压力损失，最后确定所需散热器的数量。

3、何谓蒸汽系统“水击”现象？如何将其减轻？答产生凝结水，容易形成水团，被高速蒸汽带起冲击阀门或弯头，颤抖，噪音减轻措施：及时排除凝结水，尽量保持汽水同向，降低蒸汽流速如何提高热水网路的水力稳定性？答：提高热水网络水力稳定性的主要方法是：1）减小网络干管的压降，增大网络干管的管径，也就是进行网络水力计算时选用较小的平均比摩阻值。

2）增大热用户系统的压降，可以在热用户系统内安装调压板、水喷射器、安装高阻力、小管径的阀门等。

3）运行时合理地进行初调节和运行调节，尽可能将网络干管上的所有阀门开大，把剩余的作用压差消耗在热用户系统上。

4）对于供热质量要求高的热用户，可在各热用户引入口处安装自动调节装置等。

9、试叙热水供暖系统有那些基本类型？答：热水供暖系统，可按下述方法分类：1）按系统循环动力的不同，可分为重力(自然)循环系统和机械循环系统。

靠水的密度差进行循环的系统，称为重力循环系统；靠机械(水泵)力进行循环的系统，称为机械循环系统。

2）按供、回水方式的不同，可分为单管系统和双管系统。

热水经立管或水平供水管顺序流过多组散热器，并顺序地在各散热器中冷却的系统，称为单管系统。

热水经供水立管或水平供水管平行地分配给多组散热器，冷却后的回水自每个散热器直接沿回水立管或水平回水管流回热源的系统，称为双管系统。

3）按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。

散热器的布置原则要求⑴散热器一般应安装在外墙的窗台下，从房间高度看，应布置在房间的下部；⑵两道外门之间不准设置散热器，楼梯间或其他有冻结危险的场所，散热器应由独立的立管、支管供热，且不得装调节阀；⑶散热器一般应明装，布置力求简单；⑷在垂直单管或双管热水供暖系统中，同一房间的两组散热器可串联，卫生间和厨房等辅助用房间及走廊的散热器，可与邻室串联连接；⑸楼梯间的散热器布置时，应尽量布置在底层或按一定比例分布在下部各层。

2. 冬季供暖通风系统热负荷，对于没有装置机械通风系统的建筑物，其得失热量有哪些？10得热量有1、围护结构传热耗热量2、加热由门、窗缝隙渗人室内的冷空气的耗热量，称冷风渗透耗热量;3加热由门、孔洞及相邻房间侵人的冷空气的耗热量，称冷风侵人耗热量;失热量有1、太阳辐射进人室内的热量3．什么是围护结构的传热耗热量?分为哪两部分?并分别对其进行简要的描述。

11围护结构的传热耗热量是指当室内温度高于室外温度时，通过围护结构向外传递的热量。

在工程设计中，计算供暖系统的设计热负荷时，常把它分成围护结构传热的基本耗热量和附加(修正)耗热量两部分进行计算。

基本耗热量是指在设计条件下，通过房间各部分围护结构(门、窗、墙、地板、屋顶等)从室内传到室外的稳定传热量的总和。

附加(修正)耗热量是指围护结构的传热状况发生变化而对基本耗热量进行修正的耗热量。

附加(修正)耗热量包括风力附加、高度附加和朝向修正等耗热量。

朝向修正是考虑围护结构的朝向不同，太阳辐射得热量不同而对基本耗热量进行的修正。

5、室外设计计算温度的取值有哪些方法？请说明我国现行规范中关于供暖室外设计计算温度的规定。

13答：室外设计计算温度的取值有不保证天数法和热惰性法。

我国现行规范选用不保证天数法：规定了冬季采暖室外计算温度取历年平均不保证5天的日平均温度。

10、何谓围护结构的最小传热阻？何谓围护结构的经济传热阻？25、27答：(1)围护结构的最小传热阻确定围护结构传热阻时，围护结构内表面温度τn是一个最主要的约束条件。

除浴室等相对湿度很高的房间外，τn值应满足内表面不结露的要求。

内表面结露可导致耗热量增大和使围护结构易于损坏。

室内空气温度tn 与围护结构内表面温度τn的温度差还要满足卫生要求。

当内表面温度过低，人体向外辐射热过多，会产生不舒适感。

根据上述要求而确定的外围护结构传热阻，称为最小传热阻。

(2)围护结构的经济传热热阻在一个规定年限内，使建筑物的建造费用和经营费用之和最小的围护结构传热阻，称为围护结构的经济传热阻。
