富士力电梯故障显示

富士LIFT变频器参数设定及故障代码说明富士LIFT变频器是一种用于电梯系统的电力驱动设备，它可以控制电梯的运行速度和方向，并且能够保护电梯的运行安全。

在使用富士LIFT变频器时，我们需要根据具体的电梯要求进行参数设定，并且了解一些常见的故障代码以便及时排除故障。

首先我们来看看富士LIFT变频器的参数设定。

在安装和调试富士LIFT变频器时，我们需要对一些参数进行设定，以确保电梯能够达到所需的运行效果。

1.电机参数设定：首先需要根据电梯的重量和楼层数等信息来设定电机的相关参数，如额定电流、额定转速等。

2.运行模式设定：根据电梯的需求，可以选择不同的运行模式，如并联、串联等，以及相应的楼层编码。

3.转矩重合设定：这个参数设定的目的是为了确保在换向和刹车时电梯的运行平稳。

4.速度检测设定：在设定行程楼层之前，需要进行速度检测，可以选择不同的速度检测方式，如编码器或霍尔检测等。

5.速度曲线设定：根据电梯的具体要求，可以设置不同的速度曲线，以实现不同的运行效果，如平滑启动、平滑停靠等。

接下来，我们来解释一些常见的故障代码，并且介绍如何进行故障排查和处理。

1. 驱动故障代码（Err1-Err7）：这些故障代码通常表示驱动器或电机出现了异常情况，常见的原因有：电机过载、短路、缺相等。

在遇到这些故障代码时，首先需要检查电机和驱动器是否正常工作，如果需要则更换驱动器或电机。

2. 速度故障代码（Err9-Err11）：这些故障代码通常表示电梯的速度超出了设定值，或者速度检测装置出现故障。

在遇到这些故障代码时，首先需要检查速度检测装置是否工作正常，如果需要则更换或调整。

3. 电源故障代码（Err13-Err14）：这些故障代码通常表示输入电源电压不稳定，或者电源电压超出了设定值。

在遇到这些故障代码时，首先需要检查电源线路和电源稳压器，确保电源供应正常。

4. 通信故障代码（Err15-Err20）：这些故障代码通常表示变频器和其他设备之间的通信故障，如通信线路断开、通信协议错误等。

许继接触过的都是用新时达的主板新时达SM系统故障代码表内容原因对策02：运行中门锁脱开（急停）运行中门刀擦门球调正门刀与门球的间隙门锁松松动压紧线头03：错位（直过45cm），撞到上限位开关时修正，即层楼置为最高层上限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器04：错位（直过45cm），撞到下限位开关时修正，即层楼置为最低层下限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器05：电梯到站无法开门门锁短接停止短接门电机打滑检查皮带门机不工作检查门机控制器06：门关不上，蜂鸣器响关门时门锁无法合上检查门锁安全触板动作检查外呼按钮外呼近钮卡死检查安全触板门电机打滑--门机不工作--08：通讯中断通讯受到干扰检查通讯线是否远离强电通讯中断连接通讯线终端电阻未短接短接终端电阻09：变频器出错，急停，停止运行变频器故障对应变频器故障代码检查10：错位（超过45cm），撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器11：错位（超过45cm），撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器12：错位（超过45cm），撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器13：错位（超过45cm），撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器17：参数错误主控制器的设置参数超出本身的默认值修改到允许范围内18：写楼层时不符设定参数与实际楼层不对设定成一致平层插板偏离调整平层插板平层感应器受到干扰平层感应器接地，整理线路22：电梯反向溜车变频器未工作检查变频器严重超载调整超载开关编码器坏更换编码器23：电梯超速急停编码器打滑或损坏检查编码器连接或更换严重超载调整超载开关24：电梯失速急停机械上有卡死现象，如：安全钳动作，蜗轮蜗杆咬死，电机轴咬死检查安全钳，蜗轮、蜗杆、齿轮箱、电梯轴承抱闸未可靠张开检查抱闸张紧力编码器损坏检查编码器连线或更换31：电梯溜车急停抱闸弹簧过松检查抱闸状况，紧抱闸弹簧严重超载减轻轿厢重量，调整超载开关钢丝绳打滑更换绳轮或钢丝绳编码器损坏更换编码器32：安全回糨断开急停相序继电器工作不正常检查相序安全回路动作检查安全回路35：抱闸接触器保护，停止启动接触器坏，不能正常吸合更换接触器接触器卡死检查连接线G4输入信号断开--36：电机电源接触器保护，停止启动接触器坏，不能正常吸合更换接触器接触器卡死检查连线G15信号断开--37：门锁继电器保护，停止启动接触器损坏，不能正常吸合更换接触器接触器卡死检查接线输入信号G9与G3不一致--39：安全回路触点保护其中KAS的副常开点是进主板的检测信号，另外KAS 的线圈电压也进主板检测，这两路的检测信号应该是一致动作的。

上海富士电梯主板(FUJI-5000)故障代码表2011-08-24 18:21:17| 分类：电梯维修保养| 标签：|字号大中小订阅上海富士电梯5000故障代码表故障代码故障说明故障原因02 运行中门锁脱开运行中安全回路在但门锁不在03 电梯上行限位断 1、自动运行时，电梯上下限位开关同时动作且电梯不在最高层。

2、上行中上限位断开。

04 电梯下行限位断 1、自动运行时，电梯上下限位开关同时动作且电梯不在最底层。

2、下行中下限位断开。

05 门锁打不开故障 1、开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3次报故障。

2、厅门锁被短接故障：电梯在门区，有厅门锁信号且有开门限位（连续1.5秒）信号报故障。

06 门锁闭合不上故障 1、关门信号输出连续15秒没有关门到位（门锁信号在除外），出现8次报故障。

2、连续4秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8次报故障。

08 CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上，报故障。

09 变频器故障信号主板在正常状态10秒后，输入口X11出现变频器故障信号，报故障。

10 上减速开关1错位 1、自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5，报故障10。

2、自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离，报故障10。

3、运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm，报故障10。

4、运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm，报故障10。

5、停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm，报故障10。

6、停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作，报故障10。

11 下减速开关1错位 1、自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5，报故障11。

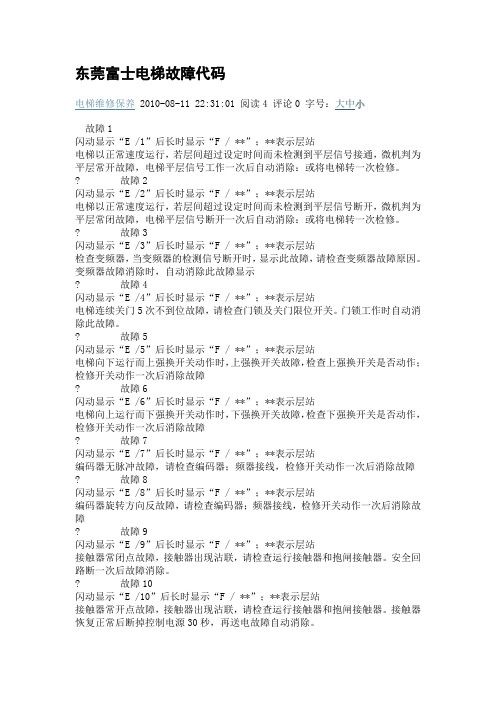

东莞富士电梯故障代码电梯维修保养 2010-08-11 22:31:01 阅读4 评论0 字号：大中小故障1闪动显示“E /1”后长时显示“F / **”；**表示层站电梯以正常速度运行，若层间超过设定时间而未检测到平层信号接通，微机判为平层常开故障，电梯平层信号工作一次后自动消除：或将电梯转一次检修。

? 故障2闪动显示“E /2”后长时显示“F / **”；**表示层站电梯以正常速度运行，若层间超过设定时间而未检测到平层信号断开，微机判为平层常闭故障，电梯平层信号断开一次后自动消除：或将电梯转一次检修。

? 故障3闪动显示“E /3”后长时显示“F / **”；**表示层站检查变频器，当变频器的检测信号断开时，显示此故障，请检查变频器故障原因。

变频器故障消除时，自动消除此故障显示? 故障4闪动显示“E /4”后长时显示“F / **”；**表示层站电梯连续关门5次不到位故障，请检查门锁及关门限位开关。

门锁工作时自动消除此故障。

? 故障5闪动显示“E /5”后长时显示“F / **”；**表示层站电梯向下运行而上强换开关动作时，上强换开关故障，检查上强换开关是否动作；检修开关动作一次后消除故障? 故障6闪动显示“E /6”后长时显示“F / **”；**表示层站电梯向上运行而下强换开关动作时，下强换开关故障，检查下强换开关是否动作，检修开关动作一次后消除故障? 故障7闪动显示“E /7”后长时显示“F / **”；**表示层站编码器无脉冲故障，请检查编码器；频器接线，检修开关动作一次后消除故障? 故障8闪动显示“E /8”后长时显示“F / **”；**表示层站编码器旋转方向反故障，请检查编码器；频器接线，检修开关动作一次后消除故障? 故障9闪动显示“E /9”后长时显示“F / **”；**表示层站接触器常闭点故障，接触器出现沾联，请检查运行接触器和抱闸接触器。

安全回路断一次后故障消除。

? 故障10闪动显示“E /10”后长时显示“F / **”；**表示层站接触器常开点故障，接触器出现沾联，请检查运行接触器和抱闸接触器。

富士达电梯故障代码识别
时间: 2008
年09
月17
日 来源:互联网 作者: 佚名 浏览次数:
817 【字体：大 中 小】
1、富士达电梯障码的读取方法
将 SEL 开关旋到“ F ”位置，则会显示最新的故障码。

如无故障码则 LED 全部闪烁。

按住上按钮不放，显示前面故障码的附加信息。

松开上按钮，显示下一个故障码。

以此类推，可显示 20 个故障码，全部故障码显示后
， LED 全部闪烁。

按下部按钮，则显示 SEL 开关的设定位置，松开下部按钮，则显示最后一个故障码。

连续按住下部按钮 4 秒以上，全部故障码消除。

2、富士达电梯故障代码的读识
故障代码由两位 16 进制数组成， bit0~bit3 组成低位数， bit4~bit7 组成高位数 bit7=8 bit6=4 bit5=2 bit4=1
以上四位相加后的十进制数转换成十六进制后作为高位 bit3=8 bit2=4 bit1=2 bit0=1
以上四位直加后的十进制数转换成十六进制后作为低位 例如： bit0,bit1,bit2,bit6,bit7 亮，其余都熄灭。

之富士5000主板故障代码2016-03-11 电梯帮下一站吻别后弦;미나- 很有爱故障代码02 运行中门锁脱开运行中安全回路在但门锁不在03 电梯上行限位断1、自动运行时，电梯上下限位开关同时动作且电梯不在最高层。

2、上行中上限位断开。

04 电梯下行限位断1、自动运行时，电梯上下限位开关同时动作且电梯不在最底层。

2、下行中下限位断开。

05 门锁打不开故障1、开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3次报故障。

2、厅门锁被短接故障：电梯在门区，有厅门锁信号且有开门限位（连续1.5秒）信号报故障。

06 门锁闭合不上故障1、关门信号输出连续15秒没有关门到位（门锁信号在除外），出现8次报故障。

2、连续4秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8次报故障。

08 CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上，报故障。

09 变频器故障信号主板在正常状态10秒后，输入口X11出现变频器故障信号，报故障。

10 上减速开关1错位1、自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5，报故障10。

2、自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离，报故障10。

3、运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm，报故障10。

4、运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm，报故障10。

5、停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm，报故障10。

6、停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作，报故障10。

11 下减速开关1错位1、自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5，报故障11。

2、自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离，报故障11。
