恒达富士电梯调试手册(-5 系统)

华升富⼠达电梯调试与维修⼿册华升富⼠达电梯调试与维修⼿册NEW CSVF型第⼀章慢车调试⼀、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动⼒电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）⽤低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V⼆、机房独⽴运⾏的测试（检测控制屏是否有故障）1．接线确认1）⾄电机三相动⼒线U、V、W及接地线E接线正确⽆误。

2）⾄旋转编码器的接线及屏蔽接地正确⽆误。

3）⾄制动器B10、B20接线正确⽆误。

4）⾄限速器P1、P2接线正确⽆误。

2．短接线路1）MC15X继电器板●TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路●C1-B6（P8C）?T2-7（P10）轿厢安全回路●T1-3（C1-A4）?T2-6 （C1-B1）轿门锁●T2-4（P1 5）?T2-2（P1）厅门联锁●T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G⼆极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进⼊“安装运⾏），此时，关闭EQSO开关，再重新进⾏⼀次操作）3）⼀直按住上按钮，轿厢慢车上⾏。

电梯调试说明书1 参数预设在控制柜上电之前，请确保准确安全的电气连接和机械安装。

1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。

H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。

1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。

H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。

以16进制数表示，默认H5组均为FFFF， H6组均为0000，H7组均为0000。

第一章电梯把握系统调试手册一、SWD-F20 电梯把握系统简介1、系统组成SWD-F20 电梯把握系统以微机主控单元 SWD-F20 为把握核心，本系统承受分布式把握理念设计，整个系统由主控器，轿内把握器，外呼把握器等组成。

各把握器之间通过 CAN 或485HVG 智能总线连接，缩短故障排查时间。

各把握器的名称及安装位置说明如以以以下图所示：把握器名称主把握器轿厢把握器轿内显示器外呼把握器把握器型号SWD-F20SWD-F21SWD-F22SWD-F22安装位置机房把握柜轿厢操纵箱轿厢操纵箱层站呼唤盒备注模拟量或数字量给定轿内显示与外呼把握器通用2、性能特点A、主把握器承受性能稳定的 32 位高速 ARM7CPU，运算速度更快。

B、各把握模块之间承受CAN BUS 通讯，使通讯稳定牢靠。

C、由标准RS485通信模式升级成485HVG模式，特地适用于干扰强、距离远的场合，承受24V的通信总线大大增加了抗干扰力气，整个通信总线无需屏蔽电缆。

D、适用范围宽（a）满足最国家电梯标准：GB7588-2023；（b）速度最高可达5.0 米/秒；（c）楼层最高可达64 层；（d）最多8 台群控；（e）适应不同变频器、不同形式的电梯及不同的门机系统。

二、把握系统说明1、主控器 SWD-F20布局如以以以下图所示：CN1CN2JP1X1～X28 LEDJP5 IDC1DIS1DIS2K6JP2IDC3K1K2K3K4K5SW2 SW3Y1～Y8 LEDCN3CN4(1).CN1～CN2 为主控单元输入信号接口。

列表如下：端口号位置定义X1 CN1-1 上平层*X2 CN1-2 门区X3 CN1-3 下平层*X4 CN1-4 上强迫换速〔S≤1M/S〕X5 CN1-5 上强迫换速〔S＞1M/S〕X6 CN1-6 上限位X7 CN1-7 下强迫换速〔S≤1M/S〕X8 CN1-8 下强迫换速〔S＞1M/S〕X9 CN1-9 下限位X10 CN1-10 检修X11 CN1-11 检修上行X12 CN1-12 检修下行X13 CN1-13 安全回路检测X14 CN1-14 厅门联锁检测X15 CN1-15 轿门联锁检测X16 CN1-16 抱闸输出检测X17 CN1-17 抱闸开关检测X18 CN1-18 输出接触器检测X19 CN1-19 提前开门检测*X20 CN1-20 开门按钮X21 CN2-1 关门按钮X22 CN2-2 开门限位X23 CN2-3 关门限位X24 CN2-4 安全触板X25 CN2-5 消防联动X26 CN2-6 变频器正常X27 CN2-7 变频器运行中X28 CN2-8 零速信号OV CN2-9 N24*OV CN2-10 N24*12V CN2-11 脉冲电源*OV CN2-12 脉冲电源A+ CN2-13 脉冲反响A+ *A- CN2-14 脉冲反响A-B+ CN2-15 脉冲反响B+ *B- CN2-16 脉冲反响B-12V CN2-17 模拟量电源*OV CN2-18 模拟量电源*A01 CN2-19 模拟量主速度给定*A02 CN2-20 模拟量称重给定* (2).CN3～CN4 为主控单元输出信号接口。

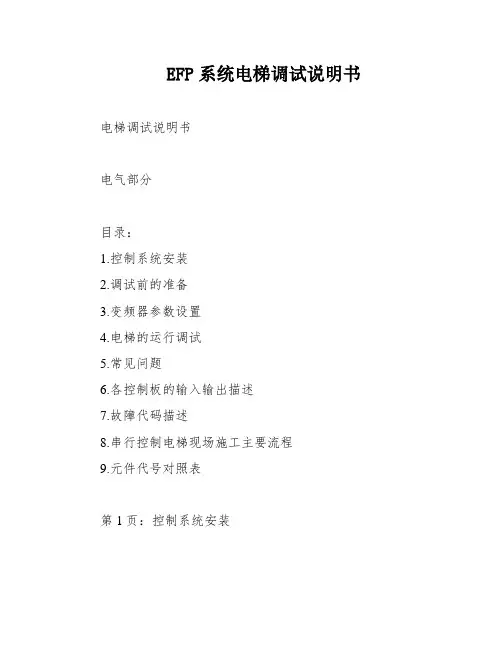

EFP系统电梯调试说明书电梯调试说明书电气部分目录：1.控制系统安装2.调试前的准备3.变频器参数设置4.电梯的运行调试5.常见问题6.各控制板的输入输出描述7.故障代码描述8.串行控制电梯现场施工主要流程9.元件代号对照表第1页：控制系统安装控制系统部件包括控制柜、轿厢控制板EFP-C×1、轿厢显示板EFP-H×1、召唤显示板EFP-H×层站数。

此外，控制系统还需要一些外围附件来配合系统达到设计运行要求。

1.1 控制柜安装1.1.1 控制柜的摆放应符合GB1006-93 4.1.5项的规定。

1.1.2 根据《电梯电气原理图及其符号说明》，检查柜内器件是否完好无损。

1.2 轿厢内的控制板安装1.2.1 轿厢显示板EFP-H和轿厢板EFP-C应安装于操纵盘内。

在安装时，要注意印板的背面与操纵盘金属壳不可接触，以防止短路。

1.2.2 安装EFP-H和EFP-C板时，应保留一定的空间。

具体尺寸见图1.1.2.3 轿厢显示板的安装。

轿厢显示板应安装在操纵盘的显示窗上，并且轿厢显示板EFP-H的通讯插座下部要保留100mm空间供接插件使用。

1.3 召唤显示板安装1.3.1 每个层站都需要一块召唤显示板EFP-H。

该板应安装于召唤盒内，并注意与召唤盒的金属壳绝缘。

在召唤显示板的CH3.96-4通讯插座下部，要保留100mm空间供接插件使用。

1.4 控制部件连接1.4.1 控制系统的部件包括控制柜、轿厢控制板EFP-C、轿厢显示板EFP-H×1、召唤显示板EFP-H×层站数。

这些部件位于电梯的不同位置，控制柜在机房内，轿厢控制板、轿厢显示板位于轿内操纵盘内，召唤显示板位于各层站的召唤盒内。

各部件通过串行总线连接。

系统总图见图2.1.4.2 控制柜与轿厢内控制板EFP-C的连接。

控制柜与轿厢内控制板通过随行电缆中的4芯双绞线连接。

随行电缆在机房内与主控制器的通讯口连接，对应线号L、H、OV、+24V另一端连接至轿厢控制板通讯接插件上(详见原理图)。

电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。

2、门机电阻箱内15A断开，25A短接。

（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。

4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。

5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。

6、电梯检修向上、向下点动运行。

三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。

3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。

4、到达最上层后，确认50B断开。

此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。

5、阶高测定完后，按MODE RESET复位。

6、最后做一次故障清除。

四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。

b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。

飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

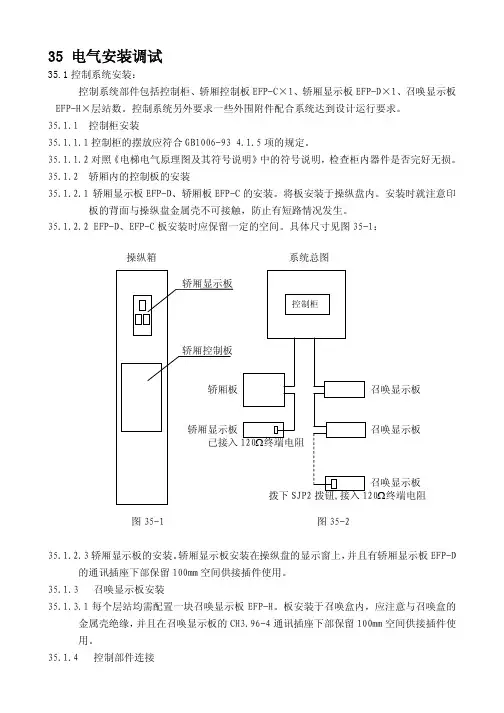

35电气安装调试35.1控制系统安装：控制系统部件包括控制柜、轿厢控制板EFP-C×1、轿厢显示板EFP-D×1、召唤显示板EFP-H×层站数。

控制系统另外要求一些外围附件配合系统达到设计运行要求。

35.1.1控制柜安装35.1.1.1控制柜的摆放应符合GB1006-93 4.1.5项的规定。

35.1.1.2对照《电梯电气原理图及其符号说明》中的符号说明，检查柜内器件是否完好无损。

35.1.2轿厢内的控制板的安装35.1.2.1轿厢显示板EFP-D、轿厢板EFP-C的安装。

将板安装于操纵盘内。

安装时就注意印板的背面与操纵盘金属壳不可接触，防止有短路情况发生。

35.1.2.2EFP-D、EFP-C板安装时应保留一定的空间。

具体尺寸见图35-1：操纵箱系统总图召唤显示板召唤显示板召唤显示板Ω终端电阻图35-1图35-235.1.2.3轿厢显示板的安装。

轿厢显示板安装在操纵盘的显示窗上，并且有轿厢显示板EFP-D的通讯插座下部保留100mm空间供接插件使用。

35.1.3召唤显示板安装35.1.3.1每个层站均需配置一块召唤显示板EFP-H。

板安装于召唤盒内，应注意与召唤盒的金属壳绝缘，并且在召唤显示板的CH3.96-4通讯插座下部保留100mm空间供接插件使用。

35.1.4控制部件连接35.1.4.1控制系统的部件。

控制系统的部件包括控制柜、轿厢控制板EFP-C、轿厢显示板EFP-D×1、召唤显示板EFP-H×层站数。

这些部件位于电梯的不同位置，控制柜在机房内，轿厢控制板、轿厢显示板位于轿内操纵盘内，召唤显示板位于各层站的召唤盒内，各部件是通过串行总线实现连接的。

系统总图见图2。

35.1.4.2控制柜与轿厢内控制板EFP-C的连接。

控制柜与轿厢内控制板通过随行电缆中的4芯双绞线连接。

随行电缆在机房内与主控制器的通讯口连接，对应线号L、H、OV、+24V 另一端连接至轿厢控制板通讯接插件上(详见原理图)。

HDO2000系列中分门机变频调速系统变频器型号：HDO2000-2S0007E使用说明书恒达富士电梯有限公司1.序言感谢您采用本公司的HDO2000系列门机变频控制系统。

本使用说明提供给使用（安装）者安装时的接线指导、参数设定、异常诊断及排除、日常维护本调速系统等相关注意事项，为确保能够正确地安装及使用本调速系统，请在装机之前详细阅读熟悉本使用手册，并请交由有关部门妥善保存。

2.安全信息——唯有专业人员可操作本装置，操作人员必须熟悉本装置的组装、控制和操作；——对于擅自更改、拆卸门机、部件或附件，取消一切质量保证；对于不遵守操作手册引起的损失和停工，制造商不承担责任；——由于电梯控制系统的内部电源多种化，因此在配线时应确保调速装置的电源正确，避免串入外界电压，违反本条约可能导致本调速装置或其它电气部件损坏，甚至导致火灾。

注意：在安装前请检查您的系统的输入电压是否符合本门机系统的电压要求。

本装置输入电源电压为AC220V，50Hz，进行端子操作前请切断电源；注意：在切断电源后，变频器操作器上的显示屏未熄灭之前，请勿拆、接电线，违反本条约可能受到电击，而导致人体受到伤害。

注意：由于变频器的内部主要由电子元件组成，应避免将金属屑、油、水及其它杂质进入变频器内部，而造成变频器短路等事故。

3.交货检查每台门机出厂我们都经过严格的品质检查，但用户在使用之前仍需确认下列状况：——检查本变频控制器是否符合您的订购；——检查本装置是否在运输途中有碰伤、损坏；——检查是否有电气配线或机械部件松散、配线松动等现象；——资料是否齐全。

如有任何品质问题，请不要安装，并请与您的供货商或本公司售后服务部、技术部联系。

4.安装环境无漂浮性的尘埃及金属微粒；无腐蚀、易燃性的气、液体；无剧烈振动的坚固场所；无电磁杂讯干扰的场所；使用环境为－10℃～50℃，若环境温度超过40℃时，请置于良好通风场所。

5.变频器型号及尺寸说明型号HDO2000-2S0007E最大适用电机功率0.75kW电源额定输入电流7.6A输出额定输出容量 1.9KVA额定电压、频率单相，220VAC，50/60Hz额定输出电流 4.5A允许电压变动范围±10%（200～240VAC）最大输出电压对应输入电压允许频率变动范围±5%（47～63Hz）最高输出频率0.1～400Hz6.产品结构及性能简介6.1简述本系统采用HDO2000电梯门专用变频器，使门机的调试、参数设定更加简便、快捷，HDO2000电梯门变频器系统主要具有以下特点：该变频器为门机专用一体机，匹配三相异步电机，采用多段速信号控制方式，安装时无需进行门机自学习，便于用户安装及调试；具有采集开关门输入信号、速度信号，通过对上述信号的处理，确定门机运行的方向、速度，驱动电动机运转，同时根据门机的位置情况输出开门到位和关门到位信号。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

2按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102 Bit5Bit5LS103 Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203 Bit12IR-3U Bit1LS202 Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

电梯安装调试说明书尊敬的用户：为了确保您正常使用我们提供的电梯设备，并满足相关的安全标准和要求，我们特别为您准备了以下关于电梯安装调试的说明书。

请仔细阅读，并按照指示进行操作。

一、准备工作在进行电梯安装调试之前，您需要做好以下准备工作：1. 确保电梯井道和轿厢的各项尺寸符合设计要求；2. 确保电梯井道、轿厢和机房的通风系统正常运行；3. 准备好电梯安装所需的设备和工具，并保证其正常工作状态；4. 清空井道内的杂物，并确保其干净整洁。

二、安全操作须知在进行电梯安装调试的过程中，为了保证您的安全，请注意以下事项：1. 在操作之前，务必切断电梯电源，确保设备断电并处于安全状态；2. 在安装人员离开井道前，请确保电梯及井道的门已完全关闭并锁好；3. 在调试过程中，应遵守操作规程，严禁私自更改电梯设备参数和功能；4. 如需搬运或调整电梯部件，请使用相应的起重工具，并确保操作人员具备相关的技能和证书。

三、电梯安装调试步骤1. 检查电梯井道和轿厢的尺寸是否符合设计要求，在确认无问题后，安装井道导轨和轿厢导轨；2. 安装电梯悬挂系统和平衡重块，并进行调整，确保其工作正常；3. 安装电梯的门系统，包括井道门和轿厢门，并进行相应的调试；4. 安装电梯驱动系统和控制系统，并进行连线和调试；5. 连接电梯与建筑物的供电系统，并进行相应的测试；6. 调试电梯的各项功能，并确保其正常运行；7. 通过安全评估和验收测试，确保电梯符合国家和行业的相关标准和要求；8. 最后，对电梯进行打扫和清洁，确保其外观整洁美观。

四、常见问题处理在电梯安装调试的过程中，可能会出现一些常见问题，以下是一些建议的处理方法：1. 若电梯出现不正常的噪音或振动，请立即停止使用，并联系我们的售后人员进行维修；2. 若电梯在使用过程中遇到故障，切勿私自修理，应立即与我们联系；3. 在调试过程中，若发现设备的参数和功能需要调整，请联系我们的工程师进行相应的修改；4. 若需要对电梯进行维护保养，请按照我们提供的维护手册进行操作，并定期进行检查和保养。

恒达富士电梯调试手册（-5系统）恒达富士专用操作器按菜单出现输入密码13957，按确认。

在里面更改参数。

——菜单键/返回键——确认键——停止键运行键————英文字母A——r0-11慢车自学习(可以带负载)：安全门锁都通的前提下，机房打检修（主板X2亮，X1不亮），方法1：主板小键盘F-A进去改成1，确认后主板显示TUNE,这个时候检修开，直到主机转2圈左右自动停止。

方法2：操作器里面L07进去改成1，确认后操作器显示TUNE，这个时候检修开，直到主机转2圈左右自动停止。

如果自学习报故障，1确认抱闸是否能正常打开，2将U V W的U和V对换下，重复方法1或者2。

井道自学习：电梯慢车能正常运行，上下方向一致。

在平层位置是主板X9（最上面的平层开关），X10（最下面的平层开关），X11（中间2个平层开关连接到提前开门板FJ-SCB-A1/D，再由提前开门板反馈到X11具体看图纸）都亮，不在平层都不亮。

上下减速正常，X12，X13对应上下距离短的减速（1.0M/S减速距离1.4米,0.5M/S减速距离0.6米），X14，X15对应上下距离长的减速（电梯速度1.5M/S以下不需要二级减速，电梯速度1.75M/S减速距离2.4米，电梯速度2.0M/S减速距离3.2米。

）主板没有显示E51的故障，如果显示E51内选通讯故障，需要检查内选通讯线HD5插件以及轿顶和轿厢的插件是否有松动。

把电梯开到下限位，在检修状态下并且主板X1不亮，X2亮，小键盘F-7改成1，电梯开始自学习。

电梯自学习到顶楼，如果没有报E35的故障，就表示自学习成功。

如果自学习过程中显示E35表示自学习没有成功，检查1、平层隔磁板数量和A1参数是否一致，2、每一层是否能都有平层信号，3、减速距离对不对。

自学习成功后，如果轿厢里面不能登记，检查确认操作厢里FJ-ZLB-A拨码，1拨ON这边，2在OFF，副操作箱2拨ON，1在OFF。

ab03监控轿厢信号意外移动（UCMP）测试方法（对应-5系统）1、电梯在检修状态，电梯停止在门区位置，保持关门状态（主板X9，X10，X11都亮）。
