富士别墅电梯介绍（参数）
深圳市富士安电梯有限公司FUJIA-H系列别墅电梯适用于各种建筑风格的私家别墅，是采用世界先进技术、全数字变频系统和符合国际绿色环保要求的家用型电梯。
富士安每一台别墅电梯都是独一无二，专业的设计和布局为您量身定做，提供多样的电梯装潢配合您建筑的装饰风格和丰富的选配功能供您选择，追求舒适与节能的完美结合，使电梯与别墅融为一体，相互衬托，提高了建筑的品质，在享受便捷的同时，为您打造温馨、安逸的美好家居生活。
量身订做，独一无二Tailor, unique
所有的产品出自行业顶级设计师之手，结构紧凑合理，多项专利技术，提供无底坑设计，将所需的建筑物顶层高度缩到最小，提供手动拉门或者双折、三折的侧开门，适用于各种井道位置窄小、高度不足的别墅及空中复式住宅。
提供钢结构的观光井道设计，在原有建筑物上无须增加土建工程，同时配合圆形或者方形的玻璃轿厢，美观大方。
专用的单相220V控制及拖动系统，最低功率只要2KW，普通住宅供电电源就能完全满足。
技术参数 Technical parameters。

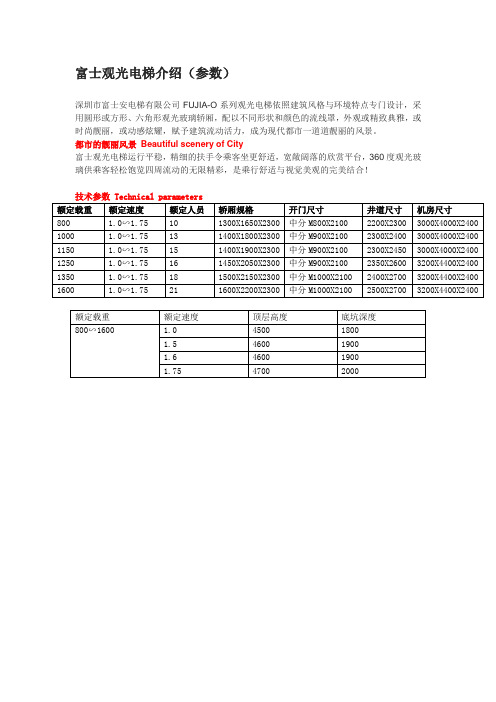

富士观光电梯介绍（参数）深圳市富士安电梯有限公司FUJIA-O系列观光电梯依照建筑风格与环境特点专门设计，采用圆形或方形、六角形观光玻璃轿厢，配以不同形状和颜色的流线罩，外观或精致典雅，或时尚靓丽，或动感炫耀，赋予建筑流动活力，成为现代都市一道道靓丽的风景。
都市的靓丽风景Beautiful scenery of City富士观光电梯运行平稳，精细的扶手令乘客坐更舒适，宽敞阔落的欣赏平台，360度观光玻璃供乘客轻松饱览四周流动的无限精彩，是乘行舒适与视觉美观的完美结合！技术参数 Technical parameters额定载重额定速度额定人员轿厢规格开门尺寸井道尺寸机房尺寸800 1.0∽1.75 10 1300X1650X2300 中分M800X2100 2200X2300 3000X4000X2400 1000 1.0∽1.75 13 1400X1800X2300 中分M900X2100 2300X2400 3000X4000X2400 1150 1.0∽1.75 15 1400X1900X2300 中分M900X2100 2300X2450 3000X4000X2400 1250 1.0∽1.75 16 1450X2050X2300 中分M900X2100 2350X2600 3200X4400X2400 1350 1.0∽1.75 18 1500X2150X2300 中分M1000X2100 2400X2700 3200X4400X2400 1600 1.0∽1.75 21 1600X2200X2300 中分M1000X2100 2500X2700 3200X4400X2400额定载重额定速度顶层高度底坑深度800∽1600 1.0 4500 18001.5 4600 19001.6 4600 19001.75 4700 2000。

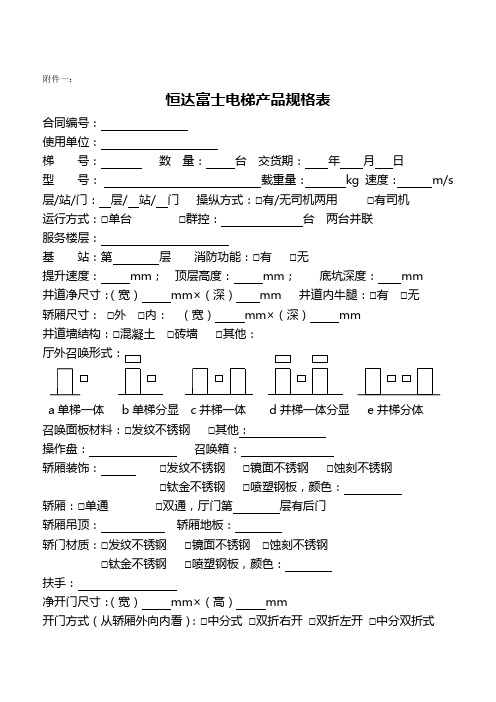

附件一：恒达富士电梯产品规格表合同编号：使用单位：梯号：数量：台交货期：年月日型号：载重量： kg 速度： m/s 层/站/门：层/ 站/ 门操纵方式：□有/无司机两用□有司机运行方式：□单台□群控：台两台并联服务楼层：基站：第层消防功能：□有□无提升速度： mm；顶层高度： mm；底坑深度： mm井道净尺寸：（宽） mm×（深） mm 井道内牛腿：□有□无轿厢尺寸：□外□内：（宽） mm×（深） mm井道墙结构：□混凝土□砖墙□其他：a单梯一体 b单梯分显 c并梯一体 d并梯一体分显 e并梯分体召唤面板材料：□发纹不锈钢□其他：操作盘：召唤箱：轿厢装饰：□发纹不锈钢□镜面不锈钢□蚀刻不锈钢□钛金不锈钢□喷塑钢板，颜色：轿厢：□单通□双通，厅门第层有后门轿厢吊顶：轿厢地板：轿门材质：□发纹不锈钢□镜面不锈钢□蚀刻不锈钢□钛金不锈钢□喷塑钢板，颜色：扶手：净开门尺寸：（宽） mm×（高） mm开门方式（从轿厢外向内看）：□中分式□双折右开□双折左开□中分双折式厅门材质：□发纹不锈钢，套；□镜面不锈钢，套；□蚀刻不锈钢套□钛金不锈钢，套；□喷塑钢板，套，颜色：门套：材质标准小门套□发纹不锈钢套□镜面不锈钢套□蚀刻不锈钢套□钛金不锈钢套□喷塑钢板，颜色：套电源要求：动力交流三相五线制380V50HZ,照明交流220v50HZ。
楼层层高（单位：mm）说明：注:1、可选项中，选择请在该项前的“□”中划涂黑选“■”，未选请空白。
2、不同规格型号需分开填写，数字请务必使用阿拉伯数字填写。
3、请用户和销售人员认真填写本规格表，经双方确认后，将作为安排投产的依据。
甲方代表：（签字）：乙方代表：（签字）：日期：日期：。
恒达富士电梯莫拉克参数表
【最新版】
目录
1.恒达富士电梯莫拉克参数表概述
2.莫拉克参数表中的参数设置
3.参数表中的功能组和功能码
4.莫拉克参数表的应用范围
5.结论
正文
恒达富士电梯莫拉克参数表是一种用于设定电梯运行参数的表格，其中包含了一系列的参数设置，这些参数可以影响电梯的运行方式和性能。
莫拉克参数表是恒达富士电梯系统的重要组成部分，通过合理的参数设置，可以确保电梯的安全、舒适和效率。
在莫拉克参数表中，可以设置的参数包括电梯最高层、电梯最低层、泊梯基站、消防基站等。
这些参数的设定范围分别为 1-40 层、1-39 层、1-39 层、1-39 层。
通过这些参数的设置，可以确定电梯的运行范围和运行方式。
除了上述参数外，莫拉克参数表中还包括了功能组和功能码的设置。
功能组是用来划分电梯的不同功能区域的，而功能码则是用来设定电梯的具体功能的。
在莫拉克参数表中，功能组和功能码的设置范围分别为 a01-a40 和 a01-a05。
通过合理的功能组和功能码的设置，可以实现电梯的各种功能，如自动开门、自动关门、电梯内灯光控制等。
莫拉克参数表的应用范围非常广泛，既可以用于恒达富士电梯的新装电梯，也可以用于已经投入使用的电梯的参数调整。
对于新装电梯，莫拉克参数表可以帮助电梯工程师进行电梯的参数设定，确保电梯的性能和安全。
对于已经投入使用的电梯，莫拉克参数表可以帮助电梯维护人员进行电梯参数的调整，以解决电梯运行中出现的问题。
综上所述，恒达富士电梯莫拉克参数表是一种非常重要的电梯参数设定工具，通过合理的参数设置，可以确保电梯的安全、舒适和效率。
第1页共1页。
乘客电梯
产品名称：乘客电梯
产品型号：WP30/WPN30/WP175
速度：1.75
载重量：630
其他说明：
乘客电梯原装进口全电脑智能型控制系统， 32位网络化微机控制、8台专家智能群控、VVVF数字化变频驱动、轿厢位移绝对记忆，配置高端，性能卓越，功能强大；能满足不同场合和客户不同偏好需要的轿厢装潢与人机界面，精致豪华，令乘坐舒适惬意；传统有齿电梯，经典可靠；采用领先业界的永磁同步技术的小/无机房电梯，节能环保，节省建筑空间和造价。
广泛适用于高层住宅楼、办公楼、宾馆、机关、学校和各种公共建筑场所。
设备注册代码设备登记编号使用单位佛山市顺德区大良欣庭名家具商场使用单位地址使用单位代码使用单位邮政编码单位内部编号佛山市顺德区大良环市北路471号L0747168-45283001#注册登记机构行政区机构所在区县市设备所在镇使用单位安全管理人员佛山市顺德区大良 佛山市顺德区 大良镇刘文裕使用单位联系电话产品名称规格型号制造单位0757-********乘客电梯MEGA-P1050/1.5-JX（VVVF)佛山住友富士电梯有限公司出厂编号制造年月安装单位安装单位资格证书编号改造单位1306080Aug-13佛山住友富士电梯工程有限公司TS 3344534-2014/改造许可证编号维修单位维修许可证编号/佛山住友富士电梯工程有限公司TS 3344534-2014维修保养单位有效期至维保有效期止设备分级经度纬度佛山住友富士电梯工程有限公司2013年2015年年审 C无信号无信号建筑物小区名称额定载荷额定速度层数站数门数轿门数控制方式/1050KG 1.5m/s6661 集选首次检验日期改造日期控制柜位置控制装置曳引机位置拖动方式传动方式//上机房上机房上机房一体化无齿轮曳引绳曳引绳数量曳引方式曳引轮直径开门方式开门方向安全门数提升高度106 2 ：1410自动中分/17500顶层高度底坑深度轿厢深度轿厢宽度电动机型号轿厢轨距对重轨距功率制造标准4500150015001600Mini 1756118010.9kw限速器校验日对重导轨消防功能限载人数曳引机型号曳引机出厂编号限速器型号Jul-13TK5A（2.75mm）大众消防14Mini M13071307XSG607-B控制柜型号控制柜出厂编号门锁型号轿门门锁型号对重限速器出限速器出厂编号对重限速器型29332∕∕JKWB1306080MKG161-01 / /缓冲器型式对重安全钳安全钳型式安全钳型号安全钳出厂编号对重安全钳型式对重安全钳型渐进式安全钳QJ10267879 /67878∕∕∕液压上保装置型式上保装置型号对重缓冲器出对重缓冲器型缓冲器型号缓冲器出厂编对重缓冲器型HYF16040667液压HYF16040674绳轮制动DB上保装置出厂编轿厢尺寸下行额定速度油缸数量油缸型式顶升型式倍率液压缸直径M130713071600×1500 1.5m/s ／／／／／使用区段长度冷却方式限速切断阀动作施工类别油箱容量油箱油液牌号液压系统压力液压系统流量／／ 安装 ／／／／／倾角输送能力阶梯宽度使用类型使用环境／／／普通室内。
电梯技术规格参数表1. 基本信息1.1 电梯型号：____________1.2 电梯品牌：____________1.3 电梯安装位置：____________1.4 电梯使用环境：____________2. 电梯载重能力2.1 额定载重：____________2.2 最大承载人数：____________3. 电梯速度参数3.1 额定速度：____________3.2 最大提升高度：____________4. 电梯尺寸4.1 井道尺寸：高度______m，宽度______m，深度______m4.2 电梯门尺寸：高度______m，宽度______m4.3 电梯内部尺寸：高度______m，宽度______m，深度______m5. 电梯电源参数5.1 供电电压：____________5.2 电源频率：____________6. 电梯功率与能耗6.1 电器功率：____________6.2 照明功率：____________6.3 电梯起重机功率：____________6.4 平均能耗：____________7. 安全参数7.1 紧急停车按钮：有/无7.2 紧急通话装置：有/无7.3 防止超载装置：有/无7.4 防止意外移动装置：有/无8. 控制系统8.1 控制方式：____________8.2 电梯控制器：____________9. 检验标准9.1 国家标准：____________9.2 相关行业标准：____________10. 维保要求10.1 保养周期：____________10.2 保养人员：____________10.3 保养内容：____________11. 技术支持与售后服务11.1 厂家技术支持：电话____________，邮箱____________11.2 售后服务：电话____________，邮箱____________12. 备注：____________以上是电梯技术规格参数表的内容，根据实际需求进行填写即可。
电梯技术规格参数表
2、其中不锈钢采用优质SUS304材料，严禁采用拼接和夹层材料。
备注：1、以上主要部件要求不能偏离。
零件进口提供原产地工厂开具的装箱单，质量保证书，原产国机关开具的原产地证书及中华人民共和国商检证明。
进口部件原产国必须为欧洲(德国，英国，法国等发达国家)，美国，日本或韩国。
2、以上主要部件要求不能偏离；2、如属于批量进口，则出具相同型号的批量进口文件即可。
3、招标人有权根据装饰方案的调整相应地调整各装饰面层的材质及颜色等。
3.工程质量
3.1.1标准:适用的工程规范、标准和质量标准详见合同条件以及工程规范、技术说明和图纸中的相关
约定。
3.1.2工程质量等级：合格。
4.工期要求
设备要求出厂工期为：105日历天；安装工期为：30日历天。
东菱富士教学电梯主要参数及功能一、主要参数：电梯型号：VFS100-CO-18额定载重：100kg额定速度：0.3m/s层站：2层/ 2站控制方式：全集选控制拖动方式：变频调压调速开门方式：中分，开门净宽500mm轿厢尺寸：~宽800X深700X高900井道外型尺寸：~宽1420X深1420X高4200二、主要功能：1、电梯主要功能：与常规VVVF电梯功能相同2、教学测试台主要功能：1）电梯位置状态的同步显示：采用大屏幕液晶显示板，实时显示电梯楼层、方向、时钟、环境温度及中文欢迎词。
2）电梯开关状态监视：几乎电梯所有开关状态在操作面板都用LED 灯显示出来，根据相应灯亮或灭可以随时知道开关的状态。
3）控制柜部分元件状态监视：操作面板上LED灯能显示开关门及变频器输出的动作情况。
4）电梯各开关状态的设置：电梯所有开关分别与操作面板相应钮子开关串接或并接，这样设置钮子开关对控制器而言相当于相应电梯实际开关动作，每个开关对应相应的指示灯。
有下述开关设置及显示：A、变频器保护B、相序保护C、安全钳开关D、轿顶急停开关E、轿门联锁开关F、底坑急停开关G、涨紧轮断绳开关H、限速器开关I、夹绳器开关J、下行强迫换速开关K、下限位开关L、下极限开关M、粘连保护N、司机开关O、超载P、光幕Q、各层联锁开关R、消防开关S、锁梯开关T、上行强迫换速开关U、上限位开关V、上极限开关5）电梯信号系统：操作面板设置了内选、外呼及开关门信号，在此能很方便地进行呼梯操作。
设备注册代码设备登记编号使用单位佛山市顺德区大良欣庭名家具商场使用单位地址使用单位代码使用单位邮政编码单位内部编号佛山市顺德区大良环市北路471号L0747168-45283001#注册登记机构行政区机构所在区县市设备所在镇使用单位安全管理人员佛山市顺德区大良 佛山市顺德区 大良镇刘文裕使用单位联系电话产品名称规格型号制造单位0757-********乘客电梯MEGA-P1050/1.5-JX（VVVF)佛山住友富士电梯有限公司出厂编号制造年月安装单位安装单位资格证书编号改造单位1306080Aug-13佛山住友富士电梯工程有限公司TS 3344534-2014/改造许可证编号维修单位维修许可证编号/佛山住友富士电梯工程有限公司TS 3344534-2014维修保养单位有效期至维保有效期止设备分级经度纬度佛山住友富士电梯工程有限公司2013年2015年年审 C无信号无信号建筑物小区名称额定载荷额定速度层数站数门数轿门数控制方式/1050KG 1.5m/s6661 集选首次检验日期改造日期控制柜位置控制装置曳引机位置拖动方式传动方式//上机房上机房上机房一体化无齿轮曳引绳曳引绳数量曳引方式曳引轮直径开门方式开门方向安全门数提升高度106 2 ：1410自动中分/17500顶层高度底坑深度轿厢深度轿厢宽度电动机型号轿厢轨距对重轨距功率制造标准4500150015001600Mini 1756118010.9kw限速器校验日对重导轨消防功能限载人数曳引机型号曳引机出厂编号限速器型号Jul-13TK5A（2.75mm）大众消防14Mini M13071307XSG607-B控制柜型号控制柜出厂编号门锁型号轿门门锁型号对重限速器出限速器出厂编号对重限速器型29332∕∕JKWB1306080MKG161-01 / /缓冲器型式对重安全钳安全钳型式安全钳型号安全钳出厂编号对重安全钳型式对重安全钳型渐进式安全钳QJ10267879 /67878∕∕∕液压上保装置型式上保装置型号对重缓冲器出对重缓冲器型缓冲器型号缓冲器出厂编对重缓冲器型HYF16040667液压HYF16040674绳轮制动DB上保装置出厂编轿厢尺寸下行额定速度油缸数量油缸型式顶升型式倍率液压缸直径M130713071600×1500 1.5m/s ／／／／／使用区段长度冷却方式限速切断阀动作施工类别油箱容量油箱油液牌号液压系统压力液压系统流量／／ 安装 ／／／／／倾角输送能力阶梯宽度使用类型使用环境／／／普通室内。
