主板SM-01-FuJi5000故障代码

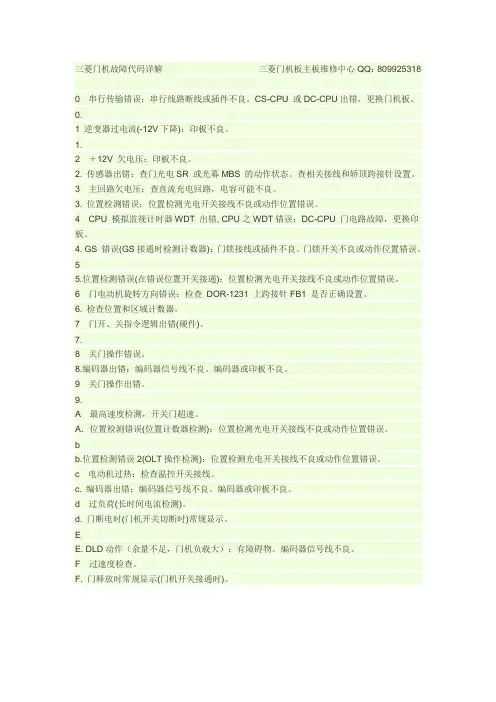

三菱门机故障代码详解三菱门机板主板维修中心QQ：8099253180 串行传输错误：串行线路断线或插件不良。

CS-CPU 或DC-CPU出错，更换门机板。

0.1 逆变器过电流(-12V下降)：印板不良。

1.2 ＋12V 欠电压：印板不良。

2. 传感器出错：查门光电SR 或光幕MBS 的动作状态。

查相关接线和轿顶跨接针设置。

3 主回路欠电压：查直流充电回路，电容可能不良。

3. 位置检测错误：位置检测光电开关接线不良或动作位置错误。

4 CPU 模拟监视计时器WDT 出错, CPU之WDT错误：DC-CPU 门电路故障，更换印板。

4. GS 错误(GS接通时检测计数器)：门锁接线或插件不良。

门锁开关不良或动作位置错误。

55.位置检测错误(在错误位置开关接通)：位置检测光电开关接线不良或动作位置错误。

6 门电动机旋转方向错误：检查DOR-1231 上跨接针FB1 是否正确设置。

6. 检查位置和区域计数器。

7 门开、关指令逻辑出错(硬件)。

7.8 关门操作错误。

8.编码器出错：编码器信号线不良。

编码器或印板不良。

9 关门操作出错。

9.A 最高速度检测，开关门超速。

A．位置检测错误(位置计数器检测)：位置检测光电开关接线不良或动作位置错误。

bb.位置检测错误2(OLT操作检测)：位置检测光电开关接线不良或动作位置错误。

c 电动机过热：检查温控开关接线。

c. 编码器出错：编码器信号线不良。

编码器或印板不良。

d 过负荷(长时间电流检测)。

d. 门断电时(门机开关切断时)常规显示。

EE. DLD动作（余量不足，门机负载大）：有障碍物。

编码器信号线不良。

F 过速度检查。

F. 门释放时常规显示(门机开关接通时)。

第2 章故障诊断1 维修呼叫程序呼叫流程……………………………………………………………………………… 2-13002-xxx HDD002-770 作业模板处理-HD 满RAP……………………………………………… 2-15003-xxx IPS-ESS 通讯003-318 IIT 软件故障RAP ……………………………………………………… 2-17003-319 IIT 视频驱动程序检测故障RAP ……………………………………… 2-17003-320 IISS-ESS 通讯故障1 RAP …………………………………………… 2-18003-321 IISS-ESS 通讯故障2 RAP …………………………………………… 2-18003-322 IISS-ESS 通讯故障3 RAP …………………………………………… 2-19003-323 IISS-ESS 通讯故障4 RAP …………………………………………… 2-19003-324 IISS-ESS 通讯故障5 RAP …………………………………………… 2-20003-325 IISS-ESS 通讯故障6 RAP …………………………………………… 2-20003-326 IISS-ESS 通讯故障7 RAP …………………………………………… 2-21003-327 IISS-ESS 通讯故障8 RAP …………………………………………… 2-21003-328 IISS-ESS 通讯故障9 RAP …………………………………………… 2-22003-329 IISS-ESS 通讯故障10 RAP ………………………………………… 2-22003-330 IISS-ESS 通讯故障11 RAP ………………………………………… 2-23003-331 IISS-ESS 通讯故障12 RAP ………………………………………… 2-23003-332 IISS-ESS 通讯故障13 RAP ………………………………………… 2-24003-333 IISS-ESS 通讯故障14 RAP ………………………………………… 2-24003-334 IISS-ESS 通讯故障15 RAP ………………………………………… 2-25003-335 IISS-ESS 通讯故障16 RAP ………………………………………… 2-25003-336 IISS-ESS 通讯故障17 RAP ………………………………………… 2-26003-337 IISS-ESS 通讯故障18 RAP ………………………………………… 2-26003-338 IISS-ESS 通讯故障19 RAP ………………………………………… 2-27003-339 IISS-ESS 通讯故障20 RAP ………………………………………… 2-27003-340 IISS-ESS 通讯故障21 RAP ………………………………………… 2-28003-341 IISS-ESS 通讯故障22 RAP ………………………………………… 2-28003-342 IISS-ESS 通讯故障23 RAP ………………………………………… 2-29003-343 IISS-ESS 通讯故障24 RAP ………………………………………… 2-29003-345 X PIO 未锁定故障1 RAP ……………………………………………… 2-30003-346 X PIO 未锁定故障2 RAP ……………………………………………… 2-30003-750 书本双面-原稿不够RAP ……………………………………………… 2-31003-751 PANTHER 容量低下（扫描）RAP …………………………………… 2-31003-753 扫描不能超过300dpi RAP …………………………………………… 2-32003-760 扫描设置故障RAP……………………………………………………… 2-32003-761 不正确的纸盘尺寸RAP………………………………………………… 2-33003-763 未发现调整表RAP……………………………………………………… __________2-33 003-780 扫描图像压缩故障RAP………………………………………………… 2-34003-795 AMS 限制错误RAP …………………………………………………… 2-34003-942 原稿尺寸自动检测故障RAP…………………………………………… 2-35003-944 图像重复计数RAP……………………………………………………… 2-35003-945 放大倍率不适合RAP…………………………………………………… 2-36003-946 每个方向都矛盾（复印APS）RAP…………………………………… 2-36003-947 返回原稿计数错误RAP………………………………………………… 2-37003-948 返回原稿不匹配RAP…………………………………………………… 2-37003-949 原稿不适当（图像覆盖）RAP………………………………………… 2-38003-950 混合原稿尺寸错误RAP………………………………………………… 2-38003-955 原稿尺寸交换错误RAP………………………………………………… 2-39003-956 原稿尺寸不明错误RAP………………………………………………… 2-39003-957 原稿尺寸错误RAP……………………………………………………… 2-40003-963 无APS 目标纸盘RAP ………………………………………………… 2-40003-965 ATS/APS 无纸（IIT 检测）RAP ……………………………………… 2-41003-966 ATS/APS 无目标（IIT）RAP ………………………………………… 2-41003-970 传真行存储器溢出RAP………………………………………………… 2-42003-972 最大存储页溢出RAP…………………………………………………… 2-42003-973 各个方向都矛盾………………………………………………………… 2-43003-974 下一原稿规格RAP ……………………………………………………… 2-43003-976 传真行存储器溢出（N up）RAP ……………………………………… 2-44003-977 原稿不匹配（多重扫描）RAP ………………………………………… 2-44003-980 装钉位置错误RAP ……………………………………………………… 2-45003-981 装钉尺寸错误RAP ……………………………………………………… 2-45005-xxx DADF005-121 CVT 输送传感器On 卡纸RAP………………………………………… 2-47005-122 CVT 单面/面1 预定位On 卡纸RAP ………………………………… 2-48005-123 CVT 单面/面1 定位卡纸RAP ………………………………………… 2-49005-125 CVT 定位传感器Off 卡纸RAP………………………………………… 2-50005-131 CVT 翻转On 卡纸RAP………………………………………………… 2-51005-132 CVT 翻转On 卡纸2RAP ……………………………………………… 2-52005-134 CVT 翻转传感器Off 卡纸（翻转器）RAP …………………………… 2-53005-135 CVT 面2 预定位On 卡纸RAP………………………………………… __________2-54 005-136 CVT 面2 定位On 卡纸RAP…………………………………………… 2-55005-139 CVT 翻转传感器Off 卡纸RAP………………………………………… 2-56005-145 CVT 定位传感器Off 卡纸（翻转器）RAP …………………………… 2-57005-146 CVT 预定位传感器Off 卡纸RAP……………………………………… 2-58005-147 CVT 预定位传感器Off 卡纸（翻转器）RAP ………………………… 2-59005-194 在FF 混合尺寸中SS 尺寸不匹配卡纸RAP ………………………… 2-60005-196 CVT 尺寸不匹配卡纸（无混合）RAP………………………………… 2-61005-197 禁止组合尺寸卡纸RAP………………………………………………… 2-62005-198 太短尺寸卡纸RAP……………………………………………………… 2-63005-199 太长尺寸卡纸RAP……………………………………………………… 2-64005-280 DADF EEPROM 故障RAP …………………………………………… 2-65005-283 DADF 高度传感器逻辑故障RA P……………………………………… 2-65005-284 DADF APS 传感器故障RAP ………………………………………… 2-66005-285 DADF 轻推辊提升故障RAP…………………………………………… 2-67005-286 DADF 输出传感器故障RAP…………………………………………… 2-68005-302 DADF 输送器盖联锁打开RAP………………………………………… 2-69 005-304 CVT 稿台联锁打开RAP ……………………………………………… 2-70 005-305 CVT 输送器联锁打开（运行）RAP…………………………………… 2-70 005-307 CVT 稿台联锁在运行中打开RA ……………………………………… 2-71 005-906 CVT 输送传感器静态卡纸RAP ……………………………………… 2-71 005-907 CVT 预定位传感器静态卡纸RAP……………………………………… 2-72 005-908 CVT 定位传感器静态卡纸RAP………………………………………… 2-72 005-913 CVT 翻转传感器静态卡纸RAP………………………………………… 2-73 005-915 CVT APS No1 传感器静态卡纸RAP ………………………………… 2-73 005-916 CVT APS No2 传感器静态卡纸RAP ………………………………… 2-74 005-917 CVT APS No3 传感器静态卡纸RAP ………………………………… 2-74 005-942 DADF 中放置的原稿故障RAP ………………………………………… 2-75 005-943 DADF 盘提升故障RAP ………………………………………………… 2-76 010-xxx 定影器2nd Version 09/2004 状态-指示-维修DC236/286 2-1010-313 控制热敏电阻故障RAP………………………………………………… 2-77 010-314 侧端热敏电阻故障RAP………………………………………………… 2-77 010-318 热-下跌恢复故障RAP ………………………………………………… 2-78 010-320 热辊过热故障RAP……………………………………………………… 2-78 010-327 定影器On 时间故障RAP……………………………………………… 2-79 010-398 定影器锁位故障RAP…………………………………………………… 2-80 012-xxx 装订器012-111 装订器H-传输入口传感器Off 卡纸RAP……………………………… 2-81 012-112 装订器H-传输入口传感器On 卡纸RAP……………………………… 2-82 012-121 H-传输出口传感器Off 卡纸RAP ……………………………………… 2-83 012-126 H-传输入口传感器Off 卡纸RAP ……………………………………… 2-84 012-151 编辑盘入口传感器Off 卡纸RAP ……………………………………… 2-85 012-152 编辑盘入口传感器On 卡纸RAP ……………………………………… 2-86 012-161 装订器压板卡纸RAP…………………………………………………… 2-87 012-162 H-传输出口传感器On 卡纸RAP……………………………………… 2-88 012-211 堆积盘故障RAP………………………………………………………… 2-89 012-212 堆积盘上限故障RAP…………………………………………………… 2-90 012-221 前对齐板原位传感器On 故障RAP…………………………………… 2-91 012-223 前对齐板原位传感器Off 故障RAP…………………………………… 2-92 012-224 后对齐板原位传感器Off 故障RAP…………………………………… 2-93 012-260 排出压板原位传感器On 故障RAP…………………………………… 2-94 012-263 后对齐板故障RAP……………………………………………………… 2-95 012-282 排出压板原位传感器Off 故障RAP ………………………………… 2-96 012-283 放置压板原位传感器On 故障RAP ………………………………… 2-97 012-284 放置压板原位传感器Off 故障RAP ………………………………… 2-98 012-291 装订器故障RAP …………………………………………………… 2-99012-293 装订前角传感器On 故障RAP ………………………………………… 2-100 012-294 装订前角传感器Off 故障RAP ………………………………………… 2-101012-295 装订移动传感器On 故障RAP ………………………………………… 2-102 012-296 装订移动传感器Off 故障RAP ………………………………………… 2-103 012-301 装订器顶盖打开RAP …………………………………………………… 2-104 012-302 装订器前盖打开RAP …………………………………………………… 2-104 012-303 装订器H-传输盖打开RAP …………………………………………… 2-105 012-901 装订器H-传输入口传感器静态卡纸RAP……………………………… 2-105 012-902 H-传输出口传感器静态卡纸RAP……………………………………… 2-106 012-903 纸张留在编辑盘入口传感器RAP……………………………………… 2-106 012-905 编辑盘纸张传感器静态卡纸RAP……………………………………… 2-107 012-923 H-传输入口传感器静态卡纸B RAP…………………………………… 2-107 016-xxx 传真服务016-210 SW 选项故障（HDD 不存在）RAP…………………………………… 2-109 016-211 SW 选项故障（系统存储器不足）RAP ……………………………… 2-109 016-212 SW 选项故障（页存储器不足）RAP ………………………………… 2-110 016-213 SW 选项故障（打印机卡不存在）RAP ……………………………… 2-110 016-214 SW 选项故障（传真卡不存在）RAP ………………………………… 2-111 016-215 SW 选项故障（JPEG 板不存在）RAP ……………………………… 2-111 016-311 扫描器未安装RAP……………………………………………………… 2-112 016-315 IIT 接口故障RAP ……………………………………………………… 2-112 016-316 未检测到页存储器RAP………………………………………………… 2-113 016-317 页存储器中止-标准RAP ……………………………………………… 2-113 016-318 页存储器中止-选项RAP ……………………………………………… 2-114 016-321 传真模块故障RAP …………………………………………………… 2-114 016-322 JBA 帐户满RAP………………………………………………………… 2-115 016-450 SMB 主机名重复RAP ………………………………………………… 2-115 016-454 DNS 动态更新故障RAP ……………………………………………… 2-116 016-455 SNTP 服务器超时RAP ………………………………………………… 2-116 016-456 SNTP 时间异步RAP …………………………………………………… 2-117 016-503 SMTP 服务器重定向故障RAP………………………………………… 2-117 016-504 POP 服务器重定向故障RAP ………………………………………… 2-118 016-505 POP 重定向验证故障RAP …………………………………………… 2-118 016-600 KO 验证锁定RAP ……………………………………………………… 2-119 016-601 非法访问检测RAP……………………………………………………… 2-119 016-701 ART EX 内存不足RAP………………………………………………… 2-120 016-702 页缓冲器不足RAP……………………………………………………… 2-120 016-703 E-mail 至无效邮箱RAP………………………………………………… 2-121 016-704 邮箱满RAP……………………………………………………………… 2-121 016-705 安全打印故障RAP……………………………………………………… 2-122 016-706 最大用户数超出RAP…………………………………………………… 2-122 016-707 样本打印故障RAP……………………………………………………… 2-123 016-708 HD 因注解/水印图象而满RAP………………………………………… 2-123 016-709 ART EX 命令故障RAP………………………………………………… 2-124 016-710 延时打印故障RAP……………………………………………………… 2-124 016-711 E-mail 传输尺寸限制超出RAP………………………………………… 2-125016-712 PANTHER 能下低下（I-Formatted）RAP…………………………… 2-125016-716 TIFF 数据溢出RAP …………………………………………………… 2-126016-718 超出PCL6 存储器RAP………………………………………………… 2-126016-719 超出PCL 存储器RAP ………………………………………………… 2-127016-720 PCL 命令故障RAP……………………………………………………… 2-127016-721 其它错误RAP…………………………………………………………… 2-128016-722 作业被装订位置NG 删除RAP………………………………………… 2-128016-728 不支持TIFF 数据RAP ………………………………………………… 2-129016-729 TIFF 数据尺寸太大RAP ……………………………………………… 2-129016-730 不支持ART 命令RAP ………………………………………………… 2-130016-731 无效TIFF 数据RAP …………………………………………………… 2-130016-732 表格未注册RAP………………………………………………………… 2-131016-735 更新作业模板RAP……………………………………………………… 2-131016-736 远程目录加锁错误……………………………………………………… 2-132016-737 远程加锁目录卸载错误………………………………………………… 2-132016-746 不支持PDF 文件RAP ………………………………………………… 2-133016-748 HD 满RAP ……………………………………………………………… 2-133016-749 JCL 语法错误RAP……………………………………………………… 2-134016-751 PDF 故障RAP ………………………………………………………… 2-134016-752 PDF 内存不足RAP……………………………………………………… 2-135016-753 PDF 命令不匹配RAP…………………………………………………… 2-135016-754 PDF LZW 未安装RAP ………………………………………………… 2-136016-755 PDF 打印被禁止RAP ………………………………………………… 2-136016-756 审计-禁止服务RAP …………………………………………………… 2-137016-757 审计-无效用户RAP …………………………………………………… 2-137016-758 审计-禁止功能RAP …………………………………………………… 2-138016-759 审计-达到限制RAP …………………………………………………… 2-138016-760 PS 解压缩故障RAP …………………………………………………… 2-139016-761 FIFO 空RAP …………………………………………………………… 2-139016-762 打印语言未安装RAP…………………………………………………… 2 - 1 4 0状态-指示-维修09/2004 2nd Version2-2 DC236/286016-764 SMTP 服务器连接故障RAP…………………………………………… 2 - 1 4 0016-765 SMTP 服务器HDD 满RAP …………………………………………… ___________2 - 1 4 1 016-766 SMTP 服务器文件系统RAP…………………………………………… 2 - 1 4 1016-767 无效的E-mail 地址RAP ……………………………………………… 2 - 1 4 2016-768 无效的发送者地址……………………………………………………… 2 - 1 4 2016-769 SMTP 服务器不支持DNS RAP ……………………………………… 2 - 1 4 3016-771 扫描数据贮藏室（DNS 地址）错误RAP …………………………… 2 - 1 4 4016-772 扫描数据贮藏室（DNS 库）错误RAP ……………………………… 2 - 1 4 4016-773 无效的IP 地址RAP …………………………………………………… 2 - 1 4 4016-774 HD 满-压缩转换RAP…………………………………………………… 2 - 1 4 5016-775 HD 满-图像转换RAP…………………………………………………… 2 - 1 4 5016-776 图像转换错误RAP……………………………………………………… 2 - 1 4 6016-777 图像转换错误RAP……………………………………………………… 2 - 1 4 6016-778 HD 满-扫描图像转换RAP……………………………………………… 2 - 1 4 7016-779 扫描图像转换错误RAP………………………………………………… 2 - 1 4 7016-780 HD 访问错误-图像转换RAP…………………………………………… 2 - 1 4 8016-781 扫描服务器连接错误RAP……………………………………………… 2 - 1 4 8016-782 扫描服务器登录错误RAP……………………………………………… 2 - 1 4 9016-783 无效的服务器路径RAP………………………………………………… 2 - 1 4 9016-784 服务器写错误RAP……………………………………………………… 2 - 1 5 0016-785 服务器HD 满RAP……………………………………………………… 2 - 1 5 0016-786 HD 满-扫描写入错误RAP……………………………………………… 2 - 1 5 1016-787 无效的服务器IP 地址RAP …………………………………………… 2 - 1 5 1016-788 检查浏览器故障RAP…………………………………………………… 2 - 1 5 2016-789 HD 满-作业存储器RAP………………………………………………… 2 - 1 5 2016-791 文件检索故障RAP……………………………………………………… 2 - 1 5 3016-792 未发现指定作业RAP…………………………………………………… 2 - 1 5 3016-793 MF I/O HD 满RAP……………………………………………………… 2 - 1 5 4016-798 No Trust Marking 选择RAP…………………………………………… 2 - 1 5 4016-799 PL W 打印指令故障RAP ……………………………………………… 2 - 1 5 5016-981 HDD 访问错误RAP …………………………………………………… 2 - 1 5 5016-982 HDD 访问错误2 RAP ………………………………………………… 2 - 1 5 6016-985 数据尺寸溢出（扫描到E-mail）RAP………………………………… 2 - 1 5 6021-xxx 传真021-360 EP 附件故障RAP……………………………………………………… ___________2-15 7 021-361 EP 附件各类配置错误RAP…………………………………………… 2-15 7021-732 EP 附件-服务被禁用RAP …………………………………………… 2-15 8021-733 EP 附件-服务受彩色模式限制RAP ………………………………… 2-15 8021-750 用过零件请求处理故障（EP-SV）RAP …………………………… 2-15 9021-751 维护请求故障（EP-SV）RAP………………………………………… 2-1 5 9021-770 用过零件请求处理故障（EP-SV）RAP……………………………… 2-1 6 0021-771 维护请求故障（EP-DX）RAP………………………………………… 2 - 1 6 0021-772 EP-DX-安装/卸载故障RAP…………………………………………… 2-16 1021-941 EP-扫描服务因禁用而暂行RAP……………………………………… 2-16 1021-942 EP-扫描服务因彩色模式而暂行RAP………………………………… 2-16 2021-943 EP-打印服务因禁用而暂行RAP……………………………………… 2-16 2021-944 EP-打印服务因彩色模式而暂行RAP………………………………… 2-16 3021-945 EP-服务因禁用而暂行RAP…………………………………………… 2-16 3021-946 EP-服务因彩色模式而暂行RAP……………………………………… 2-16 4024-xxx IOT-ESS 通讯024-340 IOT-ESS 通讯故障1 RAP……………………………………………… 2-165024-341 IOT-ESS 通讯故障2 RAP……………………………………………… 2-165024-342 IOT-ESS 通讯故障3 RAP……………………………………………… 2-166024-343 IOT-ESS 通讯故障4 RAP……………………………………………… 2-166024-345 IOT-ESS 通讯故障5 RAP……………………………………………… 2-167024-346 IOT-ESS 通讯故障6 RAP……………………………………………… 2-167024-347 IOT-ESS 通讯故障7 RAP……………………………………………… 2-168 024-348 IOT-ESS 通讯故障8 RAP……………………………………………… 2-168 024-349 IOT-ESS 通讯故障9 RAP……………………………………………… 2-169 024-350 IOT-ESS 通讯故障10 RAP …………………………………………… 2-169 024-351 IOT-ESS 通讯故障11 RAP …………………………………………… 2-170 024-354 IOT-ESS 通讯故障14 RAP …………………………………………… 2-170 024-356 IOT-ESS 通讯故障16 RAP …………………………………………… 2-171 024-362 页面同步非法启动RAP………………………………………………… 2-171 024-363 页面同步非法停止RAP………………………………………………… 2-172 024-364 DMA 传输故障RAP …………………………………………………… 2-172 024-367 解压缩其他故障RAP…………………………………………………… 2-173 024-368 PCI 错误RAP…………………………………………………………… 2-173 024-370 标志码检测故障RAP…………………………………………………… 2-174 024-371 IOT-ESS 通讯故障21 RAP …………………………………………… 2-174 024-372 IOT-ESS 通讯故障22 RAP …………………………………………… 2-175 024-373 IOT-ESS 通讯故障23 RAP …………………………………………… 2-175 024-375 IOT-ESS 通讯故障23 RAP …………………………………………… 2-176 024-746 打印请求故障—纸张RAP……………………………………………… 2-176 024-747 打印指令故障RAP……………………………………………………… 2-177 024-910 纸盘1 尺寸不匹配RAP………………………………………………… 2-177 024-911 纸盘2 尺寸不匹配RAP………………………………………………… 2-178 024-912 纸盘3 尺寸不匹配RAP………………………………………………… 2-179 024-913 纸盘4 尺寸不匹配RAP………………………………………………… 2-180 024-916 混合满堆积盘RAP……………………………………………………… 2-181 024-917 堆积盘装订超出计数RAP……………………………………………… 2-182 024-919 面朝上盘关闭RAP……………………………………………………… 2-183 024-946 纸盘1 不在位RAP …………………………………………………… 2-183 024-947 纸盘2 不在位RAP……………………………………………………… 2-184 024-948 纸盘3 不在位RAP……………………………………………………… 2-184 024-949 纸盘4 不在位RAP……………………………………………………… 2-185 024-950 纸盘1 空RAP ………………………………………………………… 2-185 024-951 纸盘2 空RAP…………………………………………………………… 2-186 024-952 纸盘3 空RAP…………………………………………………………… 2-186 024-953 纸盘4 空RAP…………………………………………………………… 2-187 024-954 MSI 空RAP …………………………………………………………… 2-187 024-958 MSI 尺寸故障RAP …………………………………………………… 2-188 024-959 纸盘1 尺寸不匹配RAP ……………………………………………… 2-188 024-960 纸盘2 尺寸不匹配RAP………………………………………………… 2-189 024-961 纸盘3 尺寸不匹配RAP………………………………………………… 2-189 024-962 纸盘4 尺寸不匹配RAP………………………………………………… 2-190 024-964 装订器张数超出RAP…………………………………………………… 2-190 024-965 ATS/APS 无纸（IOT 检测）RAP …………………………………… 2-191 024-966 ATS/APS 元目标错误RAP …………………………………………… 2-192 024-967 不同宽度混合纸张检测(装订器作业) RAP …………………………… 2-1922nd Version 09/2004 状态-指示-维修DC236/286 2-3024-976 装订器装订静态NG RAP ……………………………………………… 2-193 024-977 装订器输送准备故障RAP……………………………………………… 2-193 024-979 装订器接近空RAP……………………………………………………… 2-194 024-980 装订器堆积盘满RAP…………………………………………………… 2-194 024-982 堆积盘下安全警告RAP………………………………………………… 2-195 024-985 MSI 输送故障RAP……………………………………………………… 2-196 024-986 打印全部确认RAP……………………………………………………… 2-197 025-xxx 诊断HDD025-596 诊断HDD 维护故障RAP ……………………………………………… 2-199 025-597 诊断HDD 初始化故障RAP …………………………………………… 2-199 027-xxx MAIL027-452 重复IP 地址RAP ……………………………………………………… 2-201 027-500 SMTP 服务器邮件I/O 故障RAP……………………………………… 2-201 027-501 POP 服务器邮件I/O 故障RAP………………………………………… 2-202 027-502 POP 邮件I/O 验证故障RAP…………………………………………… 2-202 027-700 媒体故障RAP…………………………………………………………… 2-203 027-701 未找到媒体RAP………………………………………………………… 2-203 027-702 媒体数据未找到/不支持RAP ………………………………………… 2-204 027-703 媒体读出器故障/未连接RAP ………………………………………… 2-204 027-710 因效S/MIME 邮件错误RAP…………………………………………… 2-205 027-711 S/MIME 邮件发送者证书未找到RAP ………………………………… 2-205 027-712 S/MIME 邮件发送者证书无效RAP …………………………………… 2-206 027-713 S/MIME 邮件被改变RAP……………………………………………… 2-206 027-714 S/MIME 邮件发送者假冒RAP………………………………………… 2-207 027-715 S/MIME 邮件证书不被支持RAP……………………………………… 2-207 027-716 禁止接收没有签名的E-mail RAP……………………………………… 2-208 027-720 未找到扩展服务器主机RAP…………………………………………… 2-208 027-721 未找到扩展服务器RAP………………………………………………… 2-209 027-722 扩展服务器时故障RAP …………………………………………… 2-209 027-723 扩展服务器验证故障RAP……………………………………………… 2-210 027-724 扩展服务器访问故障故障RAP………………………………………… 2-210 027-725 扩展服务器操作故障RAP……………………………………………… 2-211 027-726 扩展服务器未知状态RAP……………………………………………… 2-211 027-727 扩展服务器请求无效参数RAP………………………………………… 2-212 027-737 模板服务器读取错误RAP……………………………………………… 2-212 027-739 无效模板服务器路径RAP……………………………………………… 2-213 027-740 模板服务器登录错误RAP……………………………………………… 2-213 027-741 模板服务器连接故障RAP……………………………………………… 2-214 027-742 HD 文件系统满RAP …………………………………………………… 2-214 027-743 模板服务器安装错误RAP……………………………………………… 2-215 027-744 模板服务器地址错误（CDNS 带）RAP ……………………………… 2-215 027-745 模板服务器地址错误（CDNS 地址）RAP …………………………… 2-216027-746 作业模板服务器未准备RAP…………………………………………… 2-216 027-750 传真文件不适合RAP…………………………………………………… 2-217 027-751 作业模板分析错误RAP………………………………………………… 2-217 027-752 要求的用户输入未输入RAP…………………………………………… 2-218 027-753 作业流服务请求禁止RAP……………………………………………… 2-218 027-796 E-mail 不打印RAP……………………………………………………… 2-219 027-797 无效输出目标RAP……………………………………………………… 2-219 033-xxx 传真控制033-363 传真卡复位(重新引导)RAP …………………………………………… 2-221 033-710 原稿不存在RAP………………………………………………………… 2-221 033-711 文档中存在非法页面RAP……………………………………………… 2-222 033-712 系统内存溢出RAP……………………………………………………… 2-222 033-713 未指定链-环RAP ……………………………………………………… 2-223 033-714 扫描错误（未指定文档）RAP ………………………………………… 2-223 033-715 不能启动作业RAP……………………………………………………… 2-224 033-716 无指定MAILBOX RAP ………………………………………………… 2-224 033-717 不正确口令RAP………………………………………………………… 2-225 033-718 邮箱中无文档RAP……………………………………………………… 2-225 033-719 被删除传真作业不能恢复RAP………………………………………… 2-226 033-720 文档创建故障RAP……………………………………………………… 2-226 033-721 页面创建故障RAP……………………………………………………… 2-227 033-724 传真接收存储器溢出RAP……………………………………………… 2-227 033-725 HDD 空间不足RAP …………………………………………………… 2-228 033-726 不能打印双面RAP……………………………………………………… 2-228 033-727 不能旋转图像RAP……………………………………………………… 2-229 033-728 删除自动打印RAP……………………………………………………… 2-229 033-730 传真服务恢复错误RAP………………………………………………… 2-230 033-731 指令不一致RAP………………………………………………………… 2-230 033-732 打印作业被强制轮询删除RAP………………………………………… 2-231 033-733 传真文档号获取错误RAP……………………………………………… 2-231 033-734 传真打印悬置RAP……………………………………………………… 2-232 033-735 传真存储器地址分配超时RAP………………………………………… 2-232 033-736 IFAX Off Ramp 错误RAP……………………………………………… 2-233 033-737 传真卡作业删除RAP…………………………………………………… 2-233 033-738 JBIG 信息故障RAP…………………………………………………… 2-234 033-740 传真直接接收打印删除RAP…………………………………………… 2-234 033-741 传真页面读取打开超时RAP…………………………………………… 2-235 033-742 传真页面读取关闭超时RAP…………………………………………… 2-235 033-743 传真页面写入打开超时RAP…………………………………………… 2-236 033-744 传真页面写入关闭超时RAP…………………………………………… 2-236 033-745 传真数据写入超时RAP………………………………………………… 2-237 033-746 传真数据读取超时RAP………………………………………………… 2-237 033-747 传真服务不能启动RAP………………………………………………… 2-238 033-748 传真服务非法顺序RAP………………………………………………… 2-238033-749 传真卡内存错误RAP…………………………………………………… 2-239 033-750 传真格式错误RAP……………………………………………………… 2-239 033-790 EP-DX 呼叫等待(不重拨计数)RAP …………………………………… 2-240 033-791 EP-DX 呼叫等待(重拨计数)RAP ……………………………………… 2-240 033-792 EP-DX 呼叫停止RAP ………………………………………………… 2-241 034-xxx 传真通讯034-211 传真选项槽1 板故障RAP……………………………………………… 2-243 034-212 传真选项槽1 板故障RAP……………………………………………… 2-243 034-500 不正确拨号数据RAP…………………………………………………… 2-244 034-501 所连通道拨号错误RAP………………………………………………… 2-244 034-502 传真内部不可缺少参数错误RAP……………………………………… 2-245 034-503 传真内部高层服务错误RAP…………………………………………… 2-245 034-504 传真储存存储器溢出RAP……………………………………………… 2-246 034-505 传真工作存储器溢出RAP……………………………………………… 2-246 状态-指示-维修09/2004 2nd Version2-4 DC236/286034-506 不支持远程功能RAP…………………………………………………… 2-247 034-507 口令检查错误RAP……………………………………………………… 2-247 034-508 通过DTMF 删除传输RAP …………………………………………… 2-248 034-509 DTMF 非法程序错误RAP……………………………………………… 2-248 034-510 DTMF 程序错误RAP…………………………………………………… 2-249 034-511 远程机器不能发送文件RAP…………………………………………… 2-249 034-512 检测到无尽循环RAP…………………………………………………… 2-250 034-513 接收命令错误RAP……………………………………………………… 2-250 034-514 请求的功能不支持RAP………………………………………………… 2-251 034-515 非法命令被接收RAP…………………………………………………… 2-251 034-519 接收数量超出RAP……………………………………………………… 2-252 034-520 服务数量超出RAP……………………………………………………… 2-252 034-521 内部I/F 错误RAP ……………………………………………………… 2-253 034-522 无手动发送线路RAP…………………………………………………… 2-253 034-523 传真服务被禁止RAP…………………………………………………… 2-254 034-524 不能删除操作RAP……………………………………………………… 2-254 034-525 指定的链-环不存在RAP ……………………………………………… 2-255 034-526 不正确的链-环值RAP ………………………………………………… 2-255 034-527 拨号控制错误RAP……………………………………………………… 2-256 034-528 不能执行手动发送RAP………………………………………………… 2-256 034-529 无打印的纸张尺寸R AP………………………………………………… 2-257 034-530 DTMF I/F 超时RAP …………………………………………………… 2-257 034-700 G3 节Dicep 超时RAP ………………………………………………… 2-258 034-701 软件复位RAP…………………………………………………………… 2-258 034-702 无指定目标RAP………………………………………………………… 2-259 034-703 D 信道与网络连接切断RAP…………………………………………… 2-259 034-704 ISDN D 信道数据连接错误RAP ……………………………………… 2-260 034-705 ISDN 层1 停止-电源ON ……………………………………………… 2-260034-706 ISDN 层1 停止-电源OFF……………………………………………… 2-261 034-707 FRMR 被接收…………………………………………………………… 2-261 034-708 非法帧接收N（R）…………………………………………………… 2-262 034-709 非法帧接收……………………………………………………………… 2-262 034-710 …………………………………………………………………………… 2-263 034-711 等待连接超时…………………………………………………………… 2-263 034-712 内部错误（中断）……………………………………………………… 2-264 034-713 超时-传输删除…………………………………………………………… 2-264 034-714 线路断开-超时T305 …………………………………………………… 2-265 034-715 线路断开-超时3082 …………………………………………………… 2-265 034-716 连接超时（T313）……………………………………………………… 2-266 034-717 Resume 超时…………………………………………………………… 2-266 034-718 正常断开………………………………………………………………… 2-267 034-719 无空闲和有效线路……………………………………………………… 2-267 034-720 超时（60s,T330,309,301,310）……………………………………… 2-268 034-721 错误（格式化，内容）………………………………………………… 2-268 034-722 悬挂超时………………………………………………………………… 2-269 034-723 无指定计时器RAP……………………………………………………… 2-269 034-724 非法顺序RAP…………………………………………………………… 2-270 034-725 L3 任务内部错误RAP ………………………………………………… 2-270 034-726 HD81501 I/F 缓冲器忙RAP…………………………………………… 2-271 034-727 任务无响应（对1,300Hz 输入呼叫为3 秒）RAP ………………… 2-271 034-728 无效的目标RAP………………………………………………………… 2-272 034-729 线路切断，内部通道PB 发送RAP…………………………………… 2-272 034-730 输入和输出呼叫冲突…………………………………………………… 2-273 034-731 传真网络切断（设置错误）…………………………………………… 2-273 034-732 传真网络因超时而被切断……………………………………………… 2-274 034-733 不正确顺序，呼叫状态………………………………………………… 2-274 034-734 HI 任务内部错误RAP ………………………………………………… 2-275 034-735 只与ISDN D 信道连接………………………………………………… 2-275 034-736 来自传真网络的错误通知……………………………………………… 2-276 034-737 输入呼叫响应错误RAP………………………………………………… 2-276 034-738 层1 启动错误…………………………………………………………… 2-277 034-739 层1 不同步……………………………………………………………… 2-277 034-740 帧传输错误……………………………………………………………… 2-278 034-741 不能发送帧……………………………………………………………… 2-278 034-742 帧发送低速被检测……………………………………………………… 2-279 034-743 不正常发送帧DMA RAP ……………………………………………… 2-279 034-744 不能接受的信道RAP…………………………………………………… 2-280 034-745 呼出信道设置…………………………………………………………… 2-280 034-746 无可使用线路…………………………………………………………… 2-281 034-747 转换设备拥挤…………………………………………………………… 2-281 034-748 指定线路无法使用……………………………………………………… 2-282 034-750 网络错误………………………………………………………………… 2-282034-751 临时网络错误…………………………………………………………… 2-283 034-752 目标终端忙……………………………………………………………… 2-283 034-753 目标不应答……………………………………………………………… 2-284 034-754 无来自目标的响应……………………………………………………… 2-284 034-755 目标拒绝呼叫…………………………………………………………… 2-285 034-756 目标故障………………………………………………………………… 2-285 034-757 其它（正常，半正常）………………………………………………… 2-286 034-758 不正确目标传真拨号号码……………………………………………… 2-286 034-759 无中转网络路由………………………………………………………… 2-287 034-760 无到目标线路…………………………………………………………… 2-287 034-761 不正确格式目标传真号码……………………………………………… 2-288 034-762 设备拒绝………………………………………………………………… 2-288 034-763 通讯能力不允许………………………………………………………… 2-289 034-764 通讯能力未被配置……………………………………………………… 2-289 034-765 服务，性能限制带来的错误…………………………………………… 2-290 034-766 所选择的通讯不执行…………………………………………………… 2-290 034-767 所选模式不执行………………………………………………………… 2-291 034-768 只有有限数字信息……………………………………………………… 2-291 034-769 服务，性能产生的错误………………………………………………… 2-292 034-770 应答状态查询…………………………………………………………… 2-292 034-771 访问信息被放弃………………………………………………………… 2-293 034-772 工作之间连接错误……………………………………………………… 2-293 034-773 指定拨号号码无效……………………………………………………… 2-294 034-774 指定的线路无效………………………………………………………… 2-294 034-775 其他（无效信息类）…………………………………………………… 2-295 034-776 所需信息不够…………………………………………………………… 2-295 034-777 不明确的信息类型……………………………………………………… 2-296 034-778 不正确信息或类型……………………………………………………… 2-296 034-779 无信息或未定义………………………………………………………… 2-297 034-780 无效信息………………………………………………………………… 2-297 034-781 呼叫状态，信息不匹配………………………………………………… 2-298 034-782 因超时而被错误清除…………………………………………………… 2-298 2nd Version 09/2004 状态-指示-维修DC236/286 2-5034-783 其它错误（操作等）…………………………………………………… 2-299 034-784 目标号码改变…………………………………………………………… 2-299 034-785 不兼容目标……………………………………………………………… 2-300 034-786 呼叫识别码不在使用中………………………………………………… 2-300 034-787 呼叫识别码在使用中…………………………………………………… 2-301 034-788 显示其它原因…………………………………………………………… 2-301 034-789 G4 表示层非法事件…………………………………………………… 2-302 034-790 线路1 未被连接RAP…………………………………………………… 2-302 034-791 线路0（分机）未被连接RAP ………………………………………… 2-303 034-792 线路2 未被连接RAP…………………………………………………… 2-303034-793 线路3 未被连接RAP…………………………………………………… 2-304034-794 线路4 未被连接RAP…………………………………………………… 2-304034-795 线路5 未被连接RAP…………………………………………………… 2-305034-796 拨号错误（不正确传真号码2）RAP ………………………………… 2-305034-797 通讯参数错误RAP……………………………………………………… 2-306034-798 数据参数错误RAP……………………………………………………… 2-306034-799 自动拨号无拨号数据RAP……………………………………………… 2-307035-xxx 传真网络035-700 Modem 故障RAP ……………………………………………………… ___________2-309 035-701 T1 传输超时RAP ……………………………………………………… 2-309035-702 目标接收被拒绝RAP ………………………………………………… 2-310035-703 以相位B 发送时接收到DCN RAP …………………………………… 2-310035-704 目标轮询错误RAP……………………………………………………… 2-311035-705 DCS/NSS 重新发送超限RAP ………………………………………… 2-311035-706 减速运行错误RAP …………………………………………………… 2-312035-707 错误的口令/接收错误RAP …………………………………………… 2-312035-708 后-信息重发超限RAP ………………………………………………… 2-313035-709 RTN 接收RAP ………………………………………………………… 2-313035-710 PIN 接收RAP…………………………………………………………… 2-314035-711 DCN 接收在相位D RAP ……………………………………………… 2-314035-712 3 NSC 后无响应RAP ………………………………………………… 2-315035-713 发送FTT 之后T2 超时RAP…………………………………………… 2-315035-714 NSC/DTC 之后接收到DCN RAP……………………………………… 2-316035-715 错误口令-轮询错误RAP ……………………………………………… 2-316035-716 无后信息-T2 超时RAP ………………………………………………… 2-317035-717 RTN 发送RAP ………………………………………………………… 2-317035-718 接收T1 超时RAP ……………………………………………………… 2-318035-719 检测到忙音RAP………………………………………………………… 2-318035-720 不能被远程机器接收RAP……………………………………………… 2-319035-721 DCN 接收在相位B RAP ……………………………………………… 2-319035-722 错误的300bps 帧长度RAP …………………………………………… 2-320035-723 接收标记之后无CD RAP ……………………………………………… 2-320035-724 发送FTT 之后接收DCN RAP ………………………………………… 2-321035-725 远程机器没有邮箱/中继RAP ………………………………………… 2-321035-726 相位C 不能接收-10 秒RAP…………………………………………… 2-322035-727 G3 接收期间50%错误RAP…………………………………………… 2-322035-728 C EOL 不能在10 秒之内接收RAP…………………………………… 2-323035-729 检测到载波减弱RAP…………………………………………………… 2-323035-730 相位C 高速无CS RAP………………………………………………… 2-324035-731 传真V.8 错误RAP ……………………………………………………… 2-324035-732 传真V.34 PCH CD Off RAP ………………………………………… 2-325035-733 传真V.34 C/PCH CS 无RAP………………………………………… 2-325035-734 远程V8 程序轮询错误RAP …………………………………………… 2-326035-735 轮询箱V8 程序中无文件RAP ………………………………………… 2-326035-736 发送CTC 之后无应答DCN R AP……………………………………… 2-327 035-737 发送EOR 之后无应答DCN RAP……………………………………… 2-327 035-738 发送RR 之后无应答DCN RAP ……………………………………… 2-328 035-739 传真15 超时RAP ……………………………………………………… 2-328 035-740 E-OR 发送之后发送停止RAP ………………………………………… 2-329 035-741 ECM 相位C 标记超时RAP …………………………………………… 2-329 035-742 EOR 发送或接收RAP ………………………………………………… 2-330 035-743 远程机器不能接收SUB RAP ………………………………………… 2-330 035-744 远程机器不能接收口令RAP…………………………………………… 2-331 035-745 PTX 无SEP 功能RAP ………………………………………………… 2-331 035-746 忙-不能检测拨号音RAP ……………………………………………… 2-332 035-747 拨号时中止R AP………………………………………………………… 2-333 035-748 传输期间中止RAP……………………………………………………… 2-333 035-749 无来自远程站的应答RAP……………………………………………… 2-334 035-750 传输期间电源Off RAP ………………………………………………… 2-334 035-751 文件发送操作被删除RAP……………………………………………… 2-335 035-752 作业数限制错误RAP…………………………………………………… 2-335 035-753 传真存储器满RAP……………………………………………………… 2-336 035-754 文件管理存储器满RAP………………………………………………… 2-336 035-755 文件加页错误RAP……………………………………………………… 2-337 035-756 不能加页RAP…………………………………………………………… 2-337 035-757 无接收页RAP…………………………………………………………… 2-338 035-758 无指定文件或页RAP…………………………………………………… 2-338 035-759 无指定作业RAP………………………………………………………… 2-339 035-760 文件公共处理错误RAP………………………………………………… 2-339 035-761 文件其它处理错误RAP………………………………………………… 2-340 035-762 ISDN 期间线路切断RAP ……………………………………………… 2-340 036-xxx 传真参数036-500 非法PDRP 参数………………………………………………………… 2-341 036-501 非法RDPBP 参数……………………………………………………… 2-341 036-502 非法RDPBN 参数……………………………………………………… 2-342 036-503 非法RDCLP 参数……………………………………………………… 2-342 036-504 非法RDGR 参数………………………………………………………… 2-343 036-505 未定义响应……………………………………………………………… 2-343 036-506 不可协商………………………………………………………………… 2-344 036-507 在容量满时接收RDPBN ……………………………………………… 2-344 036-508 RDPBN 接收终端错误………………………………………………… 2-345 036-509 RDPBN 接收其它……………………………………………………… 2-345 036-510 RDGR 接收……………………………………………………………… 2-346 036-511 非法程序1551 RAP …………………………………………………… 2-346 036-512 非法CDS 参数………………………………………………………… 2-347 036-513 非法CDC 参数………………………………………………………… 2-347 036-514 非法CDE 参数………………………………………………………… 2-348 036-515 非法CDD 参数………………………………………………………… 2-348。

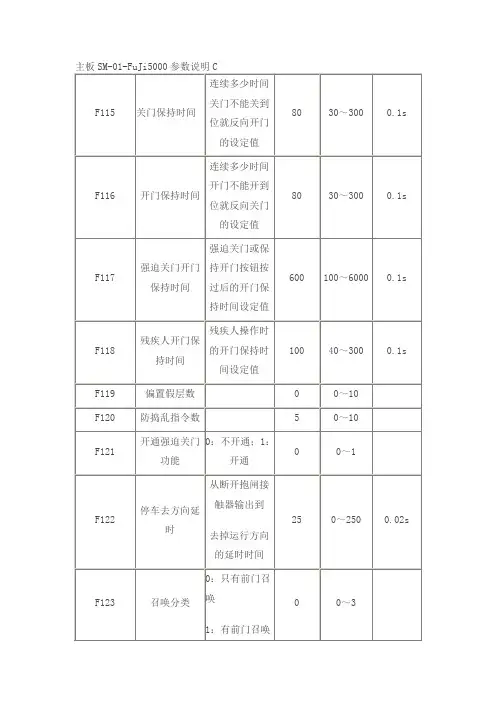

主板SM-01-FuJi5000端口定义A(2009-10-06 23:36:42)标签：杂谈主控制器左上角开始的JP1、JP2、JP3，JP4.5-6端子为外部开关信号输入口具体每个输入点定义见下表主板SM-01-FuJi5000端口定义B(2009-10-06 23:41:30)标签：杂谈高压检测接口定义主控制器左下边的JP15端子，为安全回路和门锁回路的检测，具体定义见下表：主板工作电源接口定义正视主控制器右上角的JP5端子，它是为主控制器提供工作电源的接口，由外部24V开关电源供电；具体定义见下表：主板通讯接口定义正视主控制器右边边上为JP6、JP7、JP8端子。

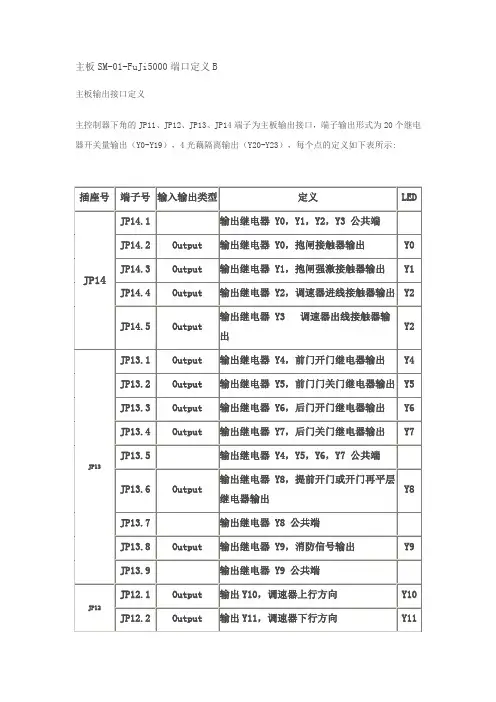

JP8是作为连接外呼板和轿厢板的通讯端口，必须采用双绞线，TXV1+、TXV1-用一股双绞线，而TXA1+、TXA1-用另一股双绞线，其中TXA2+、TXA2-也必须使用一股双胶线；JP7是作为并联或群控用接口，具体定义见下表：为避免电源干扰，要求24V通讯电源从开关电源直接供电主板SM-01-FuJi5000端口定义C(2009-10-06 23:43:45)标签：杂谈主板输出接口定义主控制器下角的JP11、JP12、JP13、JP14端子为主板输出接口，端子输出形式为20个继电器开关量输出（Y0-Y19），4光藕隔离输出（Y20-Y23），每个点的定义如下表所示:(2009-10-06 23:45:08)标签：杂谈多段速输出编码定义：（标准）多段速输出编码定义：（配KEB变频器）模拟速度和力矩补偿给定接口定义主控制器左上角的JP19端子，为模拟速度给定信号输出和模拟负载补偿信号输出，具体定2．6．7 编码器输入接口定义主控制器右下角的JP9、JP10为编码器输入接口，具体定义见下表：。

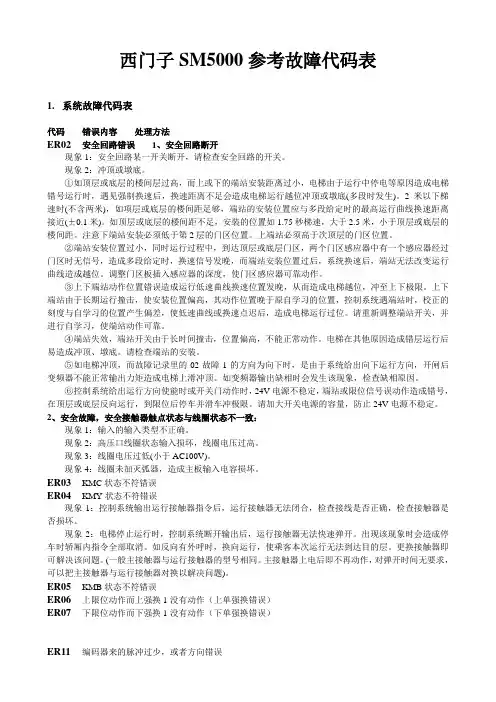

西门子SM5000参考故障代码表1.系统故障代码表代码错误内容处理方法ER02安全回路错误1、安全回路断开现象1：安全回路某一开关断开，请检查安全回路的开关。

现象2：冲顶或墩底。

①如顶层或底层的楼间层过高，而上或下的端站安装距离过小，电梯由于运行中停电等原因造成电梯错号运行时，遇见强制换速后，换速距离不足会造成电梯运行越位冲顶或墩底(多段时发生)。

2米以下梯速时(不含两米)，如项层或底层的楼间距足够，端站的安装位置应与多段给定时的最高运行曲线换速距离接近(±0.1米)。

如顶层或底层的楼间距不足，安装的位置如1.75秒梯速，大于2.5米，小于顶层或底层的楼间距。

注意下端站安装必须低于第2层的门区位置。

上端站必须高于次顶层的门区位置。

②端站安装位置过小，同时运行过程中，到达顶层或底层门区，两个门区感应器中有一个感应器经过门区时无信号，造成多段给定时，换速信号发晚，而端站安装位置过后，系统换速后，端站无法改变运行曲线造成越位。

调整门区板插入感应器的深度，使门区感应器可靠动作。

③上下端站动作位置错误造成运行低速曲线换速位置发晚，从而造成电梯越位，冲至上下极限。

上下端站由于长期运行撞击，使安装位置偏高，其动作位置晚于原自学习的位置，控制系统遇端站时，校正的刻度与自学习的位置产生偏差，使低速曲线或换速点迟后，造成电梯运行过位。

请重新调整端站开关，并进行自学习，使端站动作可靠。

④端站失效，端站开关由于长时间撞击，位置偏高，不能正常动作。

电梯在其他原因造成错层运行后易造成冲顶、墩底。

请检查端站的安装。

⑤如电梯冲顶，而故障记录里的02故障1的方向为向下时，是由于系统给出向下运行方向，开闸后变频器不能正常输出力矩造成电梯上滑冲顶。

如变频器输出缺相时会发生该现象，检查缺相原因。

⑥控制系统给出运行方向使能时或开关门动作时，24V电源不稳定，端站或限位信号误动作造成错号，在顶层或底层反向运行，到限位后停车并滑车冲极限。

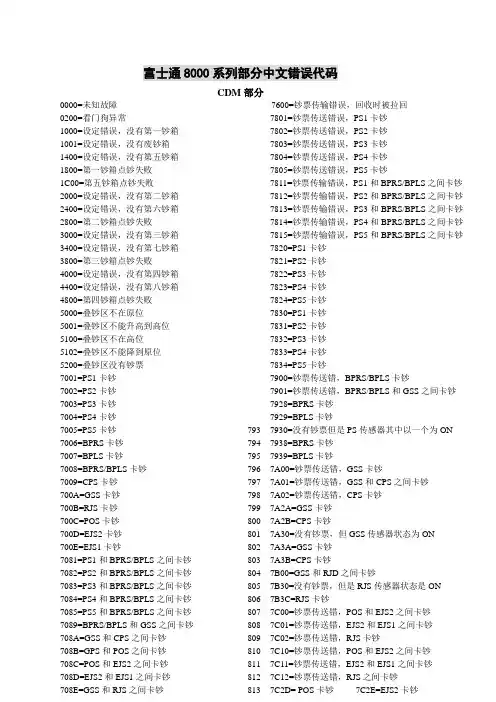

富士通8000系列部分中文错误代码CDM部分0000=未知故障7600=钞票传输错误，回收时被拉回0200=看门狗异常1000=设定错误，没有第一钞箱1001=设定错误，没有废钞箱1400=设定错误，没有第五钞箱1800=第一钞箱点钞失败1C00=第五钞箱点钞失败2000=设定错误，没有第二钞箱2400=设定错误，没有第六钞箱2800=第二钞箱点钞失败3000=设定错误，没有第三钞箱3400=设定错误，没有第七钞箱3800=第三钞箱点钞失败4000=设定错误，没有第四钞箱4400=设定错误，没有第八钞箱4800=第四钞箱点钞失败5000=叠钞区不在原位5001=叠钞区不能升高到高位5100=叠钞区不在高位5102=叠钞区不能降到原位5200=叠钞区没有钞票7001=PS1卡钞7002=PS2卡钞7003=PS3卡钞7004=PS4卡钞7005=PS5卡钞7006=BPRS卡钞7007=BPLS卡钞7008=BPRS/BPLS卡钞7009=CPS卡钞700A=GSS卡钞700B=RJS卡钞700C=POS卡钞700D=EJS2卡钞700E=EJS1卡钞7081=PS1和BPRS/BPLS之间卡钞7082=PS2和BPRS/BPLS之间卡钞7083=PS3和BPRS/BPLS之间卡钞7084=PS4和BPRS/BPLS之间卡钞7085=PS5和BPRS/BPLS之间卡钞7089=BPRS/BPLS和GSS之间卡钞708A=GSS和CPS之间卡钞708B=GPS和POS之间卡钞708C=POS和EJS2之间卡钞708D=EJS2和EJS1之间卡钞708E=GSS和RJS之间卡钞7801=钞票传送错误，PS1卡钞7802=钞票传送错误，PS2卡钞7803=钞票传送错误，PS3卡钞7804=钞票传送错误，PS4卡钞7805=钞票传送错误，PS5卡钞7811=钞票传输错误，PS1和BPRS/BPLS之间卡钞7812=钞票传输错误，PS2和BPRS/BPLS之间卡钞7813=钞票传输错误，PS3和BPRS/BPLS之间卡钞7814=钞票传输错误，PS4和BPRS/BPLS之间卡钞7815=钞票传输错误，PS5和BPRS/BPLS之间卡钞7820=PS1卡钞7821=PS2卡钞7822=PS3卡钞7823=PS4卡钞7824=PS5卡钞7830=PS1卡钞7831=PS2卡钞7832=PS3卡钞7833=PS4卡钞7834=PS5卡钞7900=钞票传送错，BPRS/BPLS卡钞7901=钞票传送错，BPRS/BPLS和GSS之间卡钞7928=BPRS卡钞7929=BPLS卡钞7937930=没有钞票但是PS传感器其中以一个为ON 7947938=BPRS卡钞7957939=BPLS卡钞7967A00=钞票传送错，GSS卡钞7977A01=钞票传送错，GSS和CPS之间卡钞7987A02=钞票传送错，CPS卡钞7997A2A=GSS卡钞8007A2B=CPS卡钞8017A30=没有钞票，但GSS传感器状态为ON8027A3A=GSS卡钞8037A3B=CPS卡钞8047B00=GSS和RJD之间卡钞8057B30=没有钞票，但是RJS传感器状态是ON 8067B3C=RJS卡钞8077C00=钞票传送错，POS和EJS2之间卡钞8087C01=钞票传送错，EJS2和EJS1之间卡钞8097C02=钞票传送错，RJS卡钞8107C10=钞票传送错，POS和EJS2之间卡钞8117C11=钞票传送错，EJS2和EJS1之间卡钞8127C12=钞票传送错，RJS之间卡钞8137C2D= POS卡钞7C2E=EJS2卡钞7C2F=EJS1卡钞7C3D=POS卡钞7C3E=EJS2卡钞7C3F=EJS1卡钞7C81=钞票传输错，EJS1卡钞7C82=钞票传输错，EJS2卡钞7D00=钞票传输错，吞钞时EJS1和POS之间卡钞7D01=钞票传输错，吞钞时POS和GSS 之间卡钞7D10=钞票传输错，吞钞时EJS1和GSS之间卡钞7D81=EJS1卡钞7D82=EJS2卡钞7E00=钞票传送错，吞钞是GSS和RJS之间卡钞8100=钞票歪斜8200=钞票太长8300=钞票太短8400=钞票厚度不正常8501=点钞出错，不应从钞箱1点钞8502=点钞出错，不应从钞箱2点钞8504=点钞出错，不应从钞箱3点钞8508=点钞出错，不应从钞箱4点钞8510=点钞出错，不应从钞箱5点钞8600=点钞出错，钞票间隔不正常8800=点钞出错，CPS记数和点钞数不同，请检查所有钞箱8801=没有钞票，但是CPS传感去状态是ON 8802=点钞出错，GSS闸门位置和钞票厚度不符8803=点钞出错，清除卡钞是有钞票通过CPSA100=出钞闸门打开错A101=出钞闸门打开错A102=出钞闸门打开错A200=出钞闸门关闭错A201=出钞闸门关闭错A202=出钞闸门关闭错E401=钞箱1参数定义错E402=钞箱2参数定义错E403=钞箱3参数定义错E404=钞箱4参数定义错E405=钞箱5参数定义错F800=PS1 传感器工作水平不正常F801=PS2 传感器工作水平不正常F802=PS3 传感器工作水平不正常F803=PS4 传感器工作水平不正常F804=PS5 传感器工作水平不正常F805=BPRS传感器工作水平不正常F806=BPLS传感器工作水平不正常F807=GSS 传感器工作水平不正常F808=CPS 传感器工作水平不正常F089=RJS 传感器工作水平不正常F08A=POS 传感器工作水平不正常F08B=EJS2传感器工作水平不正常F880=PS1 传感器状态不正常F881=PS2 传感器状态不正常F882=PS3 传感器状态不正常F883=PS4 传感器状态不正常F884=PS5 传感器状态不正常F885=BPRS传感器状态不正常F886=BLPS传感器状态不正常F887=GSS 传感器状态不正常F888=CPS 传感器状态不正常F889=RJS 传感器状态不正常F88A=POS 传感器状态不正常F88B=EJS2 传感器状态不正常F0[0-9A-Fa-f]{2}=BDU不到位72[0-9A-Fa-f]{2}=RES马达出错73[0-9A-Fa-f]{2}=RES马达出错89[0-9A-Fa-f]{2}=厚度传感器出错A4[0-9A-Fa-f]{2}=吞钞时EJS2没有钞票A8[0-9A-Fa-f]{2}=点钞前，出钞闸门已打开B5[0-9A-Fa-f]{2}=废钞箱已满凭条打印机部分0000=未知故障B203=切纸异常B700=Form carriage section 异常B200=硬件异常1300=命令异常BE00=打印头电压异常BE03=打印头温度异常B301=No-paper anomalyB708=黑标检测异常B000=打印头不到位1104=备份错误(Firmware更新)1105=数据接收错误(Firmware更新)。

富士伺服驱动器报警代码一、报警显示的含义序号 显示名称说明种类 1 oc1 过电流1 重大故障2 oc2 过电流23 oS 超速4 Hu 过电压5 Et1 编码器异常16 Et2 编码器异常27 ct 控制电路异常8 dE 存储器异常9 Fb 保险丝断 10 cE 电机组合异常 11 tH 再生晶体管过热 12 Ec 编码器通信异常 13 ctE CONT 重复 14 oL1 过载1 15 oL2 过载216 rH4 浪涌电流抑制电路异常 17 LuP 主电路电压不足轻微故障18 rH1 内部再生电阻过热 19 rH2 外部再生电阻过热 20 rH3 再生晶体管异常 21 oF 偏差超出 22 AH 放大器过热 23 EH 编码器过热 24 dL1 ABS 数据丢失1 25 dL2 ABS 数据丢失2 26 dL3 ABS 数据丢失3 27 AF 多旋转溢出 28 ' E 初始化错误29 ¯PoF 未给伺服电机通电防撞开关急停30 ¯Pn0 速度零停止（通过输入强制停止信号，以速度零停止） 介质定位装置没有放下 31 =PP1 脉冲列输入运行中 正常状态显示 32=Pot检测正/负方向的超程信号中原点位置时显示（Y 向驱动器显示）二、报警的处理方法：oc1 过电流1：从伺服放大器输出的电流超过规定值oc2 过电流2：原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线确认电线（目测、导通检查），并更换伺服电机的输出配线短路伺服电机绝缘不良绝缘电阻测定（对地间在数MΩ以上）伺服电机的故障线间电阻测定（各线间为数Ω）再生电阻器的电阻值不合适更换为可适用范围的再生电阻器因编码器的异常引起的电流不平稳更换伺服电机未接地线连接地线oS 超速：伺服电机的转速超过最高速度的1.1倍原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线伺服电机的转速超速●延长PA1_37:加速时间●增大PA1_52:一次延迟S形时间常数●提高PA1_15:自整定增益1Hu 过电压：伺服放大器内部直流电压高于上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格范围内●若有功率改进用电容器则插入电抗器外部再生电阻器的未连接或误配线连接外部再生电阻器再生晶体管破损更换伺服放大器Et1 编码器异常1：编码器的1转位置检测异常Et2 编码器异常2 ：编码器存储数据的读取异常原因措施来自编码器的数据异常使用屏蔽线以免爱噪音影响编码器出现故障更换伺服电机ct 控制电路异常：伺服放大器内部的控制电源电压存在异常，内部电路有出现的故障的可能性原因措施伺服放大器出现故障即使再次接通电源也未恢复时，更换伺服放大器dE 存储器异常：伺服放大器内保存参数数据损坏原因措施存储器的内容已破损●在PC加载器上读取参数，再设定以红字显示的参数●实行参数的初始化●采取上述对策后仍未恢复，则更换伺服放大器参数的改写次数超过10万次更换伺服放大器Fb 保险丝断：伺服放大器主电路的保险丝断线原因措施保险丝断线更换伺服放大器cE 电机组合异常：连接的伺服电机与伺服放大器的功率、型号不同原因措施伺服电机与伺服放大器的功率、型号不同确认伺服电机及伺服放大器功率、型号tH 再生晶体管过热：内置于伺服放大器的再生处理用晶体管过热原因措施电源电压过高（刚接通电源后）●确认电源在规格范围值内●若有功率改进用电容器则插入电抗器再生电力过大●延长减速时间●降低伺服电机的转速●延长停止时间降低再生频度Ec 编码器通信异常：未能与伺服电机内部的编码器通信原因措施编码器的串行通信异常●电线的确认（目测、导通校验）与修复●确认并修复编码器电缆的断线状态配线断线或接触不良●插入铁氧体磁心ctE CONT重复：伺服放大器的指令序列输入端子的分配重复原因措施多个端子分配同一输入信号CONT信号设定时不要设定同一序号oL1 过载1：轴锁定等在短时间检测出的报警oL2 过载2：转矩的有效值超过伺服电机的容许值原因措施伺服电机不能机械性旋转●确认并修复动力线（U、V、W）的配线●确认制动器是否在运行较之伺服电机功率机械系统较重●根据负载率重新检查伺服电机功率●若转速低则装入减速机●升降机械停止时以制动器保持加减速频度及运行频度高延长单循环时间，降低运行频度伺服放大器破损更换伺服放大器LuP 主电路电压不足：供给伺服放大器的主电源低于规格范围内的最低电压原因措施因瞬间断电等引起的电源电压下降●确认是否会发生瞬间断电的电源环境，改善电源环境●电源功率及变压器功率的确认及其改善rH1 内部再生电阻过热：内置于伺服放大器的再生电阻器的电力消耗量超过上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格值内●若有功率改进用电容器则插入电抗器根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度未连接再生电阻正确连接，将PA2_65置于0或2rH2 外部再生电阻过热：外部再生电阻过热信号（b接点信号）运行（释放）原因措施电源电压过高（刚接通电源后）确认电源电压在规格值内根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度●提高外部再生电阻器的功率●安装配重外部再生电阻过热信号的误配线正确连接rH3 再生晶体异常：伺服放大器内置的再生处理用晶体管出现故障原因措施再生晶体管发生短路故障因再次接通电源重新显示时，更换伺服放大器注意：若再生晶体管发生生短路故障则有可能引起火，因此再生晶体管异常报警信号输出时请迅速将主电源置于OFFrH4 浪涌电流抑制电路异常：抑制电源接通时的浪涌电流的伺服放大器内部电路有可能发生故障原因措施伺服放大器出现故障更换伺服放大器周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：若周围温度在55℃以内，检测到该报警的情况下，不要再次运行，请更换伺服放大器oF 偏差超出：偏差超出检测值设定的伺服电机旋转量的位置偏差量累计于伺服放大器内部原因措施确认并修复动力线（U、V、W）的配线动力配线的连接错误（将伺服ON置于ON时发生报警）伺服电机不能机械性旋转确认制动器是否在运行输出转矩小增大PA1_27,28 ：转矩值限制值偏差超出检测宽度小增大PA2_69：偏差超出检测值成为P控制状态将P运行信号OFF增益低实施增益调整脉冲列频率的加减速过急延长加减速时间AH 放大器过热：伺服放大器超过容许温度原因措施周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：有可能在有效转矩超过100%的情况下使用。

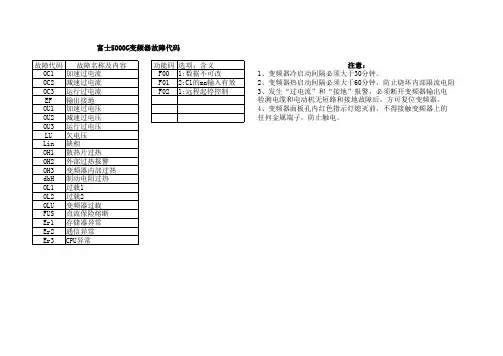

FOR ELECTRICAL ADJUSTMENT8. 电梯故障代码FOR ELECTRICAL ADJUSTMENTCatalogue目录No. 序号Description说明Page页8.1 SM-01主板故障代码8-3 8.2 安川变频器（Yaskawa Varispeed 616G5）故障代码8-5 8.2.1 故障检查8-5 8.2.2 警告（报警）检查8-8 8.2.3 操作出错8-10 8.3 富士变频器（Fuji Frenic 5000G11UD）故障代码8-11 8.4 变频门机RCF-1板故障代码8-12FOR ELECTRICAL ADJUSTMENT8. 电梯故障代码8.1 SM-01主板故障代码故障代码显示内容原因对策02 运行中厅门锁脱开（急停）1．运行中门刀擦门球2．门锁线头松动1．调门刀与门球的间隙2．压紧线头03 错位（超过45CM），撞到上强停时修正（急停）1．上限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏1．查限位开关2．重新进行井道教入3．更换编码器04 错位（超过45CM），撞到下强停时修正（急停）1．下限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏1．限位开关2．重新进行井道教入3．换编码器05 电梯到站无法开门1．门锁短接2．门电机打滑3．门机不工作1．停止短接2．检查皮带3．检查门机控制器06 关门受阻时间超过120秒1．关门时门锁无法合上2．安全触板动作3．外呼按钮卡死4．门电机打滑5．门机不工作08 SM-02-B和SM-03A轿厢控制器通讯中断（不接收指令）1．通讯受到干扰2．通讯中断3．终端电阻未短接1．检查通讯线是否远离强电2．连接通讯线3．短接终端电阻09 调速器出错变频器故障对应变频器故障代码表处理10 错位（超过45CM），撞到上多层强慢时修正1．上行多层减速开关误动作2．多层减速开关移动后未进行井道教入3．编码器损坏1．检查多层减速开关2．重新井道教入3．更换编码器11 错位（超过45CM），撞到下多层强慢时修正1．下行多层减速开关误动作2．多层减速开关移动后未进行井道教入编码器损坏1．检查多层减速开关2．重新井道教入3．更换编码器12 错位（超过45CM），撞到上单层强慢时修正1．上行单层减速开关误动作2．单层减速开关移动后未进行井道教入3．编码器损坏1．检查单层减速开关2．重新井道教入3．更换编码器13 错位（超过45CM），撞到下单层强慢时修正1．下行单层减速开关误动作2．单层减速开关移动后未进行井道教入编码器损坏1．检查单层减速开关2．重新井道教入3．更换编码器FOR ELECTRICAL ADJUSTMENT14 平层干簧错误15 SM-01-A多次重开门后门锁仍旧无法关门SM-01-B方向指令给出后超过2秒变频器无运行信号反馈16 SM-01-B在制动器信号给出的状态下发现变频器无运行信号反馈17 SM-01主板上电时进行参数校验发现参数错误主控制器的设置参数超出本身的默认值修改到允许范围以内18 井道自学习楼层与预设置楼层（指所有安装平层插板的楼层总数）不符合1．设定参数与实际层楼不符2．平层插板偏离3．平层感应器受到干扰1．设定成一致2．调整平层插板3．换一芯无干扰电缆线19 SM-01-A板发现抱闸接触器KM3或者辅助接触器KM2触点不能安全释放（不启动）表8.1故障代码显示内容原因对策20 SM-01-A板发现上平层干簧损坏或轿厢卡死21 SM-01-A板发现下平层干簧损坏或轿厢卡死22 电梯倒溜1．变频器未工作2．严重超载3．编码器损坏1．检查变频器2．调整超载开关3．更换编码器23 电梯超速1．编码器打滑或损坏2．严重超载1．检查编码器的连接2．调整超载开关24 电梯失速1．机械上有卡死现象，如：安全钳动作，蜗轮蜗杆咬死，电机轴承咬死2．抱闸未可靠张开3．编码器损坏1．检查安全钳，蜗轮，蜗杆、齿轮箱、电机轴承2．检查抱闸张紧力3．检查编码器连线或更换31 电梯静止时有一定数量脉冲产生1．抱闸弹簧过松2．严重超载3．钢丝绳打滑4．编码器损坏1．检查抱闸状况，紧抱闸弹簧2．减轻轿厢重量，调整超载开关3．更换绳轮或钢丝绳4．更换编码器32 安全回路动作1．相序继电器不正常2．安全回路动作1．检查相序2．检查安全回路35 抱闸接触器检测出错1．接触器损坏，不能正常吸合2．接触器卡死3．X4输入信号断开1．更换接触器2．检查连接线36 KM2接触器检测出错1．接触器损坏，不能正常吸合2．接触器卡死3．X15输入信号断开1．更换接触器2．检查连接线37 门锁检测出错1．接触器损坏，不能正常吸合1．更换接触器FOR ELECTRICAL ADJUSTMENT2．接触器卡死3．输入信号X9与X3不一致2．检查连接线38 抱闸开关触点检测1．检查电机抱闸的触点2．检查连接线39 安全回路继电器保护，停止运行1．继电器损坏，不能正常吸合2．继电器卡死3．X13输入信号断开1．更换接触器2．检查连接线表8.18.2 安川变频器（Yaskawa Varispeed 616G5）故障代码(1) 故障检查当变频器检测出故障时，在数字操作器上显示该故障内容，并使故障接点输出，切断输出，电机自由滑行停止时。

TYPE TE-E ELEVATORSMANUALFOR ELECTRICAL ADJUSTMENT8.电梯故障代码Catalogue目录No.序号Description说明Page页8.18.2SM-01主板故障代码8-38-5安川变频器Yaskawa Varispeed 616G5故障代码8.2.18.2.28.2.38.3故障检查8-5警告报警检查8-8操作出错8-108-118-12富士变频器Fuji Frenic 5000G11UD故障代码变频门机RCF-1板故障代码8.48. 电梯故障代码8.1SM-01主板故障代码故障代码显示内容原因对策1运行中门刀擦门球门锁线头松动1调门刀与门球的间隙02030405 运行中厅门锁脱开急停22123123123压紧线头12312312312345上限位开关误动作限位开关移动后未进行井道教入编码器损坏查限位开关重新进行井道教入更换编码器限位开关错位错位超过45CM超过45CM撞到上强停时修正撞到下强停时修正急停急停下限位开关误动作限位开关移动后未进行井道教入编码器损坏重新进行井道教入换编码器门锁短接门电机打滑停止短接检查皮带电梯到站无法开门门机不工作检查门机控制器关门时门锁无法合上安全触板动作外呼按钮卡死06 08 关门受阻时间超过120秒门电机打滑门机不工作1强电23对应变频器故障代码表检查通讯线是否远离123通讯受到干扰通讯中断终端电阻未短接SM-02-B和SM-03A轿厢控制器通讯中断不接收指令连接通讯线短接终端电阻0910 调速器出错变频器故障处理12312上行多层减速开关误动作多层减速开关移动后未进行井道教入编码器损坏123123123123检查多层减速开关重新井道教入更换编码器错位错位错位错位超过45CM超过45CM超过45CM超过45CM撞到上多层强慢时修正撞到下多层强慢时修正撞到上单层强慢时修正撞到下单层强慢时修正下行多层减速开关误动作多层减速开关移动后未进行井道教入编码器损坏检查多层减速开关重新井道教入更换编码器1112 12312上行单层减速开关误动作单层减速开关移动后未进行井道教入编码器损坏检查单层减速开关重新井道教入更换编码器下行单层减速开关误动作单层减速开关移动后未进行井道教入编码器损坏检查单层减速开关重新井道教入更换编码器131415 平层干簧错误SM-01-A多次重开门后门锁仍旧无法关门SM-01-B方向指令给出后超过2秒变频器无运行信号反馈SM-01-B在制动器信号给出的状态下发现变频器无运行信号反馈1617 SM-01主板上电时进行参数校验发现参数错误主控制器的设置参数超出本身的默认值修改到允许范围以内1 2 3设定参数与实际层楼不符平层插板偏离123设定成一致井道自学习楼层与预设置楼层板的楼层总数不符合指所有安装平层插1819调整平层插板换一芯无干扰电缆线平层感应器受到干扰SM-01-A板发现抱闸接触器KM3或者辅助接触器KM2触点不能安全释放不启动表8.1故障代码显示内容原因对策2021 SM-01-A板发现上平层干簧损坏或轿厢卡死SM-01-A板发现下平层干簧损坏或轿厢卡死12312变频器未工作严重超载123121检查变频器2223 电梯倒溜电梯超速调整超载开关更换编码器编码器损坏编码器打滑或损坏严重超载检查编码器的连接调整超载开关检查安全钳蜗轮1机械上有卡死现象如安全钳动作蜗杆轴承齿轮箱电机蜗轮蜗杆咬死抱闸未可靠张开编码器损坏电机轴承咬死24 31 电梯失速2323检查抱闸张紧力检查编码器连线或更换12检查抱闸状况闸弹簧紧抱1234抱闸弹簧过松严重超载减轻轿厢重量调整超载开关电梯静止时有一定数量脉冲产生钢丝绳打滑编码器损坏3412更换绳轮或钢丝绳更换编码器12123123123相序继电器不正常安全回路动作检查相序检查安全回路32 35 安全回路动作接触器损坏接触器卡死X4输入信号断开不能正常吸合12更换接触器检查连接线抱闸接触器检测出错接触器损坏不能正常吸合12更换接触器检查连接线36373839 KM2接触器检测出错门锁检测出错接触器卡死X15输入信号断开接触器损坏接触器卡死不能正常吸合12更换接触器检查连接线输入信号X9与X3不一致1检查电机抱闸的触抱闸开关触点检测点2检查连接线123继电器损坏继电器卡死X13输入信号断开不能正常吸合12更换接触器检查连接线安全回路继电器保护停止运行表8.18.2安川变频器 Yaskawa Varispeed 616G5故障代码(1)故障检查当变频器检测出故障时在数字操作器上显示该故障内容并使故障接点输出切断输出电机自由滑行停止时择停止方法的故障时 服从已设定的停止方法但是在可选•••••发生了故障时 查找下表并采取纠正措施再起动时 请按如下的任意一个方法进行故障复位异常复位信号为 ON [多功能输入H1-01~H1-06请设定为异常复位设定值14 ]按下数字操作器的复位键一时间切断主回路电源再投入故障代码显示内容原因对策•地变频器输出侧发生短路接电机烧毁 绝缘劣化 电缆接地等负载太大 加速时间太短使用了特殊电机或最大适用破损而引起的接触过电流••OC变频器的输出电流超过了过电流检出值 约额定电流的 200%调查原因 实施对策后复位Overcurrent功率以上的电机变频器输出侧电磁开关已开•关动作接地变频器输出侧发生接地短路电GFGround fault变频器输出侧的接地电流超过了变机的烧毁绝缘劣化电缆破损调查原因实施对策后复位频器额定输出电流的50%而引起的接触由于变频器输出侧的短路接地造成输出晶体管破损 确认如下的端子间是否短路如果是短接地等PUFDC Bus Fuse Open保险丝熔断调查原因实施对策后交换变频器装在主回路的保险丝被熔断了路↔U 则晶体管已损坏W - ↔U B1+ 3V V W 变频器输出侧发生了接地短路电机的烧毁绝缘劣化电缆SCShort Circuit负载短路调查原因实施对策后复位变频器的输出或负载已短路破损而引起的接触接地等主回路过电压延长减速时间或接制动电阻动电阻单元制OVOvervoltage 主回路直流电压超过过电压检出值190V 级800V 级减速时间太短从惦记再生的能量太大200V 级400V 级主回路低电压将电压降到电源规格范围内主回路直流电压低于低电压检出级L2-05UV1DC Bus Undervolt别200V 级400V 级电源电压太高调查原因 实施对策后复位约190V 级约 800V 级••••输入电源发生了欠相发生了瞬时停电••将电源 ON/OFF 试一下连续发生异常情况时请更换变频器UV2CTL PS Undervolt 控制电源异常控制电源的电压太低输入电源的接线端子松动输入电源的电压变动太大••将电源 ON/OFF 试一下连续发生异常情况时请更换变频器UV3MC Answerback防止浪涌回路故障发生了防止浪涌回路动作不良表8.2故障代码显示内容原因对策••••••••输入电源发生了欠相发生了瞬时停电主回路电压异常PFInput Pha Loss主回路直流电压在再生状态以外状态有异常振动输入电源的接线端子松动输入电源的电压变动太大相间电压的平衡太差输出电缆断线了调查原因 实施对策后复位L8-05设定有效时检出输出欠相电机线圈断线了调查原因实施对策后复位LFOutput Pha Loss 变频器输出侧发生了欠相L8-07设定了有效时检出输出端子松动了使用的电机功率是变频器最大适用电机功率的 1/20以下周围温度太高重新选定变频器功率或电机散热片过热变频器散热片的温度超过可 L8-02 的设定值或 105设置冷却装置去除发热源周围有发热体OH(OH1)变频器的冷却风扇停止运行了Heatsink Over tmp 变频器内部冷却风扇停止 18.5KW 以上变换冷却风扇系请与本公司联变频器内部冷却风扇停止18.5KW 以上变频器的冷却风扇停止运行了 18.5KW 以上•减轻负载降低速度延长减速时间RHDyn Brk Transistr 安装形制动电阻过热由 L8-01设定的制动电阻的保护已动作减速时间太短电机再生能量太大•••更换新的制动电阻单元将电源 ON/OFF试一下连续发生异常情况时RRDyn brk Transistr内藏制动晶体管异常制动晶体湍动作异常请更周换变频器负载太大加减速时间周期时间太短修正负载大小加减速时间期时间OL1Motor Overloaded电机过负载V/f 特性的电压太高修正 V/f 特性电子热保护引起电机过负载保护动作电机额定电流值不适当E2-01设定确认电机的额定电流值E2-01负载太大加减速时间周期时间太短修正负载大小加减速时间期时间周OL2Inv Overloaded变频器过负载由电子热保护引起变频器过负载保护动作 V/f 特性的电压太高变频器功率太小修正 V/f 特性请换用大容量变频器•否适当•确认机械系统使用状况出异常原因并解决•确定 L6-05 L6-06 设定值是否适当•确认机械系统使用状况出异常原因并解决确定 L6-02 L6-03 设定值是过力矩 1电流超过间以上OL3Overloaded Det 1L6-02L6-05以上并持续L6-03L6-06时时找过力矩 2电流超过间以上OL4Overloaded Det 2以上并持续找发生了过冲 /不足指令速度太高再调整增益过速度OSOver speed修正指令回路及指令增益速度在设定值F1-09 以上F1-08以上并持续时间F1-08F1-09的设定值不适确认 F1-08 F1-09 的设定值当PG 的连线断线了PG 的连线有错误确认断线处改正接线PG 断线检出在下列条件时PG 脉冲未被输入的状态已PGO PG open经过了 F1-14时间有 PG 矢量 软起动输出有 PGV/f 软起动输出没有给 PG 供电正确供电2%E1-09确认抱闸电机使用时是否打开表8.2故障代码显示内容原因对策负载太大减轻负载加减速时间太短负载处于锁定中延长加速时间确认机械系统速度偏差过大速度偏差在设定值DEVSpeed DeviationF1-10以上并持续F1-10 F1-11的设定不适当确认 F1-10 F1-11 的设定值F1-11时间以上确认抱闸否打开增大电机使用时是力矩极限值过小负载力矩过大SVEZero Servo Fault 零伺服异常减小零伺服运行中旋转位置却偏离了检查 PG 信号的干扰OPROper disconnect操作器连接不良在操作器控制运行指令运行中操作器断线了确认操作器的连接EFOOpt External FitEF3从通讯选择卡来的外部异常输入检查通讯卡通讯信号外部故障输入端子 3External Fault 3EF4外部故障外部故障外部故障外部故障外部故障输入端子 4输入端子 5输入端子6输入端子7输入端子 8•的外部异常输入解除从各多功能输入来从多功能输入处输入了外部异常EF5EF6EF7EF8•消除外部异常的原因数字式操作器的端子接触不取下一次数字操作器再重新安装一下CPF00COM-ERR(OP&INV)操作器传送异常 1电源打开后 5秒仍不能与操作器通讯良变频器控制回路不良数字式操作器的端子接触不良交换变频器操作器传送异常 2与操作器的通讯开始后2秒以上传送异常发生了取下一次数字操作器再重新安装一下CPF01COM-ERR(OP&INV)变频器控制回路不良交换变频器CPF02BB Circuit Err 将电源 ON/OFF 试一下交换变频器基极封锁回路不良EEPROM 不良控制回路损坏控制回路损坏控制回路损坏CPF3EEPROM Error 将电源 ON/OFF 试一下交换变频器CPF4Internal A/D Err 将电源 ON/OFF 试一下交换变频器CPU 内部 A/D 变换器不良CPU 内部 A/D 变换器不良选择卡连接异常CPF5External A/D Err 将电源 ON/OFF 试一下交换变频器控制回路损坏CPF06Option Error 选择卡的端子接触不良变频器或选择卡不良选择卡的端子接触不良电源 OFF 后再插入交换不良品CPF20Option A/D Error电源 OFF 后再插入换一块选择卡选择卡异常选择卡的A/D 变换器不良CPF21Option CPU DownCPF22OptionType ErrCPF23传送选择卡的自己诊断异常传送选择卡的机种形式异常传送选择卡的相互诊断不良选择卡的故障交换选择卡Option DPRAM Err表8.22警告报警检查警告是变频器保护动作但故障接点不动作消除了原因之后输出便自动恢复到原先的状态数字操作器将闪烁表示多功能输出的报警发生了警告时按表查找原因实施适当的措施故障显示代码内容原因对策正转反转指令同时输入修正正转反转指令的顺控制器EF(blinking)External Fault正转指令和反转指令 同时 0.5 秒以上被输入了发生这样的报警时因为旋转方向不知道电机减速停止主回路低电压运行信号还未输入时已处于以下状态了UV(blinking)主回路直流电压已低于L2-05低电参照故障显示 UV1参照故障显示 UV1UV2UV3 的对DCBus Undervolt 压检出电平UV2UV3 的原因策抑制浪涌电流用的接触器已开放了控制电源处于 CUV 电平低电压以下主回路过电压OV(blinking)Overvoltage主回路直流电压检出值超过了过电压200V 级 约 400V 400V 级 约 800V电源电压太高在电源规格范围内降低电压周围温度太高周围有发热体设置冷却装置去除发热设置散热片过热变频器散热片的温度超过了L8-02的设定值OH(blinking)Heatsink Over tmp 变频器的冷却风扇已停止旋转更新冷却风扇请与本公司联系变频器过热预告多功能办入处 [变频器过热预告 0H2]已输入了OH2(blinking)Overtorque Det 1解除从多功能输入的变频器过热预告过力矩 1L6-02L6-03OL3(blinking)Overtorque DET 1••确认 L6-02 L6-03的设定是否适当确认机械使用状况 去除异常内容设定值以上的电流已持续了以上的时间过力矩 2L6-05L6-06OL4(blinking)Overtorque Det 1••确认 L6-05 L6-06的设定是否适当确认机械使用状况 去除异常内容设定值以上的电流已持续了以上的时间发生了过冲/不足再调整增益过速度F1-08F1-09OS(blinking)Over speed 指令速度过高修正指令回路及指令增益设定值以上的速度已持续了以上的时间F1-08值不适当F1-09 的设定确认 F1-08 F1-09 的设定值PG 断线检出变频器有频率输出但 PG 脉冲没有被输入PG 接线断线PG 接线错误PG 处没有供电源修理断线处重新接线正确供电PGO(blinking)PG open负载太大减轻负载速度偏差过大F1-10加减速时间太短负载处在锁定状态延长加减速时间确认机械系统DEV(blinking)Speed Deviation设定值以上的速度偏差持续了F1-11规定时间以上F1-10值不适当F1-11 的设定确认 F1-10 F1-11 的设定值表8.3故障代码显示EF3(blinking)内容原因对策外部异常输入端子 3External Fauli 3EF4(blinking)EF5(blinking)EF6(blinking)EF7 blinking 外部异常外部异常外部异常外部异常输入端子 4输入端子 5输入端子6输入端子 7•部异常输入•解除从各多功能输入来的外从多功能输入处[ 外部异常] 被输入了消除外部异常的原因EF8 blinking外部异常传送出错输入端子8CE接受到 1次控制信号后 2秒钟内不能正常受信检查传诵设备传送信号MEMOBUS Com Err选择传送出错设定从选择卡来的运行指令或频率指令方式 发生了出错BUSOption Com Err 检查传送卡传送信号CALLSERIAL Com Call SI-B 传送出错电源投入时检查传送设备检查传送信号传送信号控制信息不能正常接受SI-F/G 传送出错检出中E-15Si-F/G Com Err 设定从选择卡来的运行或频率指令E1-15已选择了继续运行时检出出错S1-K2以外的传送卡的外部异常检出中EF0的动作选择中选择了继续运行从选择卡来的外部异常已经输入EF0Opt External Fit消除外部异常的原因表8.33操作出错参数设定后 不能使用的值设定了及各参数间相矛盾情况时出现操作出错在参数被正确设定以前 变频器不能启动 报警输出异常接点输出不动作发生操作出错情况时根据表中所列原因 调查一下 请变更参数故障代码显示内容原因对策OPE01KVA SelectionOPE02变频器功率设定异常设定的变频器功率与本机不符合请与本公司联系设定了设定范围外的值参数的设定范围不良Limit在多功能输入H1-01~H1-06的设定在多功能输入有 2个以上相同的值被设定了UP 指令和 DOWN 指令未同时被设定UP/DOWN 指令与保持加减速停止被同时设定了••••外部搜索指令设定频率最高输出频率被同时设定与外部搜索指令••基极封锁指令 NO/NC 被同时设定了OPE03Terminal多功能输入选择不良PID 控制指令b5-01为有效 却设定了 UP/DOWN •H3-09[频率指令电流端子 14功能选择 ] 的设定为除了 以外 频率指令 还设定了 频率指端子 13/14 端子选择1F 令••在参数 b1-01频率指令的选择 设定为未同时设定 +速度指令和 - 速度指令同时设定了非常停止指令NO/NC OPE05Sequence Select 3选项有选项指令选择不良控制方式选择不良卡•但却未接上选项卡在参数 控制方式选择PGV/f 控制方式在参数PG 矢量控制方式H3-05和 H3-09被设定为相同的值C 选项A1-02设定为1OPE06PG Opt Missing但却未接上 PG 速度控制卡控制方式选择 设定为 有但却未接上PG 速度控制卡•A1-023••除1F 外使用模拟量指令卡 A1-14B F2-01的设定值为并且在多功能输入 H1-01~H1-06设定为 2选择 /变频器切换OPE07Analong Selection0多功能模拟量输入选择不良•H3-05和 H3-09参数设定为 2和 D 2和 D 不能同时设定设定了当前控制方式下不使用的参数在 PG 矢量控制使用的功能矢量控制参数OPE08Elevator table 参数选择不良例却选择了无PG E1-04060709没有满足以下条件OPE010V/f Ptrm SettingV/f 数据设定不良•E1-04E1-09FMAX FMIN以下其中任意一个发生了设定不良E1-06FA >E1-07FB•••载波频率上限C6-01>5kHz 且载波频率下限5kHz > 却设定了C8-15的上下限出错OPE011CarrFrg/On/DelayC6-02载波频率比例增益参数设定不良C6-03C6-02>C6-01C6-01~03EEPROM 写入时不匹配ERREEPROM R/W ErrEEPROM 写入不良•电源 ON/OFF 试一下再一次 修正设定参数•表8.48.3富士变频器 Fuji Inverter 故障代码故障代码显示内容原因对策0C1OC DURING ACC OC DURING DEC OC AT SET SPD OV DURING ACC OC DURING DEC加速时减速时恒速时加速时减速时电动机过电流输出电路相间或对地短路变频器输出电流瞬时值超过过过电流0C20C30U10U2电流检出值时过电流保护功能动作由于电动机再生电流增加使主电路中间电压超过过电压检测值时保护功能动作400系列输入侧错误地输入过高电压时不能保护200V 系列800Vdc 400Vdc 但是 变频器过电压0U3OV AT SET SPD恒速时运行中电源电压降低等使主电路直流中间电压低于欠电压检测值时保护功能动作欠电压检欠电压LU UNDERVOLTAGE测值200V 系列另外当电压低至不能维持变频器控将不能显示200Vdc 400V 系列400Vdc 制电路电压值时连接的 3相输入电源在 L1/R L2/R-L3/R 中缺任何一相及变频器在 3相电源电压不平衡状态下运行时可能造成主电路整流两极管和主滤波电容损坏在这种情况下变频器报警并停止运行电压输入缺相Lin PHASE LOSS如冷却风扇发生故障等则散热片温度上升护功能动作保散热片过热外部报警0H10H20H30L10LUFIN OVERHEAT EXT ALARM当控制电路端子 THR 连接制动系统制动电阻外部热继电器等外部装置的报警接触点按这些接点的动作如变频器内通风散热不良等升 保护功能动作则其内部温度上变频器内过热电动机 1过热变频器过热HIGH AMB TEMP MOTOR1 OL选择功能码 F10电子热继电器 1时若电动机电流超过设定的电机 1的动作电流值时则保护功能动作此为变频器主电路半导体元件的温度保护变频器输出电流超过过载额定值时保护功能动作1.电动机速度若超过最高频率上限频率 120H Z INVERTER OL中的最小值120[HZ]F03A01F15中的超速0S OVER SPEED最小设值 的 1.2倍时 保护功能动作2.不能满足适用PG 的输入脉动规格时错显示出超过速度偏差存储器错误Pg PG BREAK 超过速度偏差时保护功能动作如发生数据写入异常等存储器异常时保护功能动作Er1MEMORY ERROR 由键盘面板运行模式检测键盘面板和控制部之键盘面板通信异常CPU 异常Er2Er3Er6KEYPD COM ERR CPU ERROR 间信息送出错或传输停止时由于干扰等造成 CPU 出错时 保护功能动作用 STOP 指令强制停止时 该功能动作 或者保护功能动作操作步骤出错OPR PROCD ERR 在O 39-O 46上设定 2处相同值时该功能动作自整定时如果变频器输出电路连接断线及开输出接线出错Er7Er8TUNING ERROR RS485 COM ERR路则保护功能动作RS485 通信出错使用 RS485通信出错时 保护功能动作表8.58.4变频门机 RCF-1板故障代码故障代码显示内容原因对策检查编码器的安装 (与码盘的距离4 mm +/- 1 mm 及与码盘平行检查编码器的接线●)S.-.-.-.编码器故障●●•检查 LED 15和 LED 16的显示•••无主电源检查总电压把总开关设置为1115V 电源额定电压无 5V 电源控制指示灯 L13不亮•把电压选择为检查保险丝F2检查电机线路检查总电压115V 屏幕无显示•••••电机线路故障无 310V 电源控制指示灯 L14不亮保险丝 F1故障电机不转••••更换保险丝 F1 或此装置检查电机线路是否短路或更换此装置过载保护••检查电机铭牌和电机绕组线路三角形连接星电机嗡嗡响或功率太小•电机绕组连接错误或主电压不对检查控制线路指示灯 L1至L7的输入状态••控制线连接错误电机转向不对门运动方向不符合门指令••••交换电机的两相一直显示. . .-.••开通后无关门到位指令通过控制指示灯 L2 检查指令交换在端子 20和 21的编码器输出编码器输出脉冲反相在自学习运行期间一直显示. . .0.检查编码器控制指示灯 L15和L16进行紧急操作或更换编码器•编码器未正确调整•••••编码器故障•••••••自学习运行耗时太长自学习运行速度太慢自学习运行力矩太小重型门增加参数值增加参数值(U7)(A8)自学习运行期间开门不到位把基本力矩 (-9) 设置为20开门时加速太小力矩太小增加参数值增加参数值(A2)(A4)从而增大(U3)开门不到位•层门关门弹簧的关门力过大和(U4)••重型门•••把基本力矩 (- 9) 加至增加参数值 (A2)和减小参数值 (I 3) (即左移因此制动范围增大参照 24页的运行曲线图8)20力矩太小(A4)开门时刹车不灵门扇碰撞终点位置••制动行程太短插入式直流制动器的制动时间太短•增加参数值 (II 5)表8.6故障代码显示内容原因对策减小参数值 (II 5)••检查编码器的安装盘平行及与码盘的距离为4mm )参是否与码门在几乎打开的位置停止然后进一步打开开门时门保持静止并启动反向继电器••插入式直流制动器开门制动时间太长•控制设定显示为脉冲显示编码器未正确调整或发生故障数 ( 0)设为01门到位时脉冲数为只在关0 而只或显示信号S.-.-.-.在开门到位时脉冲数最大学习运行时检测的脉冲数自关门时门在半途停止并启动反向继电器••••重型门•••••增加基本力矩增加参数值增加基本力矩增加参数值增加参数值-9A6-9A5至2020力矩太小重型门至力矩太小I6即右移 因参照运行曲关门时刹车不灵 门扇撞在一起•制动行程太短此制动范围增大线图•插入式直流制动器的制动时间太短门刀机构卡住了•增加参数值确定原因并解决II 4门刀不收缩力矩太小增加参数值A7门在几乎关闭的位置停止然后进一步关闭插入式直流制动器的关门制动时间太长减少参数值 II 4检查编码器的安装是否与码盘平行及码盘的距离为 4mm 更换编码器编码器未正确调整编码器故障门位置指示不符合实际位置表8.6。

富士通故障代码富士通故障代码故障代码 故障内容 适用型号E1 室内机和室外机通信故障故障 类型 显示代码指示内容故障 E0 EEPROM 参数错误指示故障 E2 过零检测出错故障 E3 风机速度失控保护 E4 温度保险丝断开保护故障 E5 室外温度传感器故障故障 E6 室内温度传感器故障保护 P0 模块保护保护P1电压过高或过低保护保护P2压缩机顶部温度保护检测连接线和室外机电源故障代码 故障内容 适用型号 P3 高低电压保护（变频机用） Q 系列室内代码情况表：保护代码 指示内容 故障代码 指示内容E1 T1传感器故障P4 室内蒸发器保护关压缩机(高温或低温)E2 T2传感器故障P5 室外冷凝器高温保护关压缩机E3 T3传感器故障P7 室外排气温度过高关压缩机（变频机用）E4 T4传感器故障P8 压缩机顶部温度保护（变频机用）E5 网络通信故障P9 化霜保护或防冷风关风机 E6 室外保护 E7 加湿器故障故障代码 故障内容适用型号E0 EEPROM 参数错误指示故障 R 型交流变频系列、S 型交流变频系列、V 型交流变频分体机系列室内代码情况表：类型显示代码 指示内容故障E1 室内机和室外机通信故障故障 E2 过零检测出错故障 E3 风机速度失控E4温度保险丝断开保护故障E5 室外温度传感器故障故障E6 室内温度传感器故障保护P0 模块保护保护P1 电压过高或过低保护保护P2 压缩机顶部温度保护室外代码情况：只设L4指示灯，L4 长亮（运行）：L4以0.5HZ故障代码故障内容适用型号02、03 逆向串行信号异常故障点：室内、外信号接线，室内控制基板，室外控制基板异常04、05 顺向串行信号异常故障代码故障内容适用型号22 室温热敏电阻异常运转灯闪烁2次0。

55秒停5秒，定时灯闪烁0。

15亮/0。

1灭液晶显示：22-23故障作内容：22室温热敏电阻异常23管道热敏电阻异常23 管道热敏电阻异常。

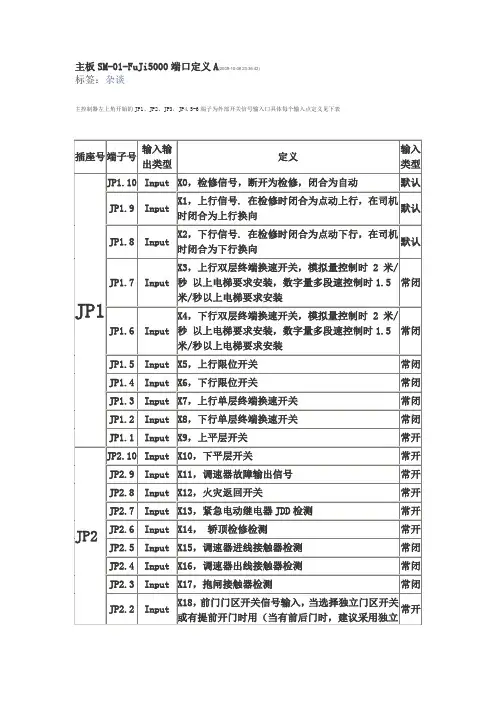

主板SM-01-FuJi5000端口定义A
主控制器左上角开始的JP1、JP2、JP3，JP4.5-6端子为外部开关信号输入口具体每个输入点定义见下表
高压检测接口定义
主控制器左下边的JP15端子，为安全回路和门锁回路的检测，具体定义见下表：
主板工作电源接口定义
正视主控制器右上角的JP5端子，它是为主控制器提供工作电源的接口，由外部24V 开关电源供电；具体定义见下表：
主板通讯接口定义
正视主控
制器右边边上为JP6、JP7、JP8端子。

JP8是作为连接外呼板和轿厢板的通讯端口，必须采用双绞线，TXV1+、TXV1-用一股双绞线，而TXA1+、TXA1-用另一股双绞线，其中TXA2+、TXA2-也必须使用一股双胶线；JP7是作为并联或群控用接口，具体定义见下表：
要求24V通讯电源从开关电源直接供电。

导向器中将发生的各种错误的内容和其对策。

错误信息的主题与在错误对话框中显示的错误编号相对应。

请选择与错误编号相对应的错误信息的主题。

索引：6101-0010、0011、0012、0013、0014、0015、0016、0017、0018、0019、-0020、0023、0024、0025、0026、0027、0028、0029、-0040、0041、0042、0043、0044、0045、0046、0047、-0080、0081、0082、0083、0084、0085、0086、0087、0088、0089、-0090、0091、0092、0093、0094、0095、0096、0097、-0100、0101、0102、0104、0108、0112、0118、0140、0143、0144、-0201、0210、0211、0220、0221、0222、0223、0224、0225、0226、0227、-0228-0229、-0301、0302、0303、0304、0305、0306、0307、0308、0309、-0400、0401、0402、0403、0404、-0501、0502、0503、-1001、1002、1003、1004、1005、1007、1009、-8010、8011、8012、8013、8020、8021、8022、-001A、001B、001C、001D、001E、001F-002A、002B、002C、002D、002E、-008A、008C、008D、008E、008F、-009C、009D、-02FF、-030A、030B、030C、030D、030E、030F、-7FFF、-8A01、8F01、8F02、8F03、8F04、8F05、8F06、8F07、8F08、8F09、8F10、-8F11、8F12、-8F0A、8F0B、8F0C、8F0D、8F0E、8F0F、611D-0001、0021、0022、0023、0024、0030、0031、0040、-0100、0101、0200、0201、0202、-8000、8001、8002、8003、8004、8005、8006、-8050、8051、-8101、8102、8103、8104、8105、8106、8107、8108、-8200、8201、8202、8203、8204、-8301、8302、-611E-810A、810B、611E-0001、0022、0040、-0101、0102、0103、0104、0105、0106、-0200、0201、0202、-8000、8001、8002、8003、8004、8005、8006、-8050、8060、8070、-8071、-8100、8109、8200、8201、8202、8203、8204、6170-1041、1042、-3001、3002、3003、3004、3005、3006、-6010、6011、6012、6174-6001、6002、6003、6004、6005、6006、6007、-6065、6069、-6101、6102、6103、6104、-8101、内容1、61010010执行错误内容执行所必需的DLL(INIREP.DLL)读入失败。

富士电梯部分故障代码————————————————————————————————作者：————————————————————————————————日期：许继接触过的都是用新时达的主板新时达SM系统故障代码表内容原因对策02：运行中门锁脱开（急停）运行中门刀擦门球调正门刀与门球的间隙门锁松松动压紧线头03：错位（直过45cm），撞到上限位开关时修正，即层楼置为最高层上限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器04：错位（直过45cm），撞到下限位开关时修正，即层楼置为最低层下限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器05：电梯到站无法开门门锁短接停止短接门电机打滑检查皮带门机不工作检查门机控制器06：门关不上，蜂鸣器响关门时门锁无法合上检查门锁安全触板动作检查外呼按钮外呼近钮卡死检查安全触板门电机打滑--门机不工作--08：通讯中断通讯受到干扰检查通讯线是否远离强电通讯中断连接通讯线终端电阻未短接短接终端电阻09：变频器出错，急停，停止运行变频器故障对应变频器故障代码检查10：错位（超过45cm），撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器11：错位（超过45cm），撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器12：错位（超过45cm），撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器13：错位（超过45cm），撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器17：参数错误主控制器的设置参数超出本身的默认值修改到允许范围内18：写楼层时不符设定参数与实际楼层不对设定成一致平层插板偏离调整平层插板平层感应器受到干扰平层感应器接地，整理线路22：电梯反向溜车变频器未工作检查变频器严重超载调整超载开关编码器坏更换编码器23：电梯超速急停编码器打滑或损坏检查编码器连接或更换严重超载调整超载开关24：电梯失速急停机械上有卡死现象，如：安全钳动作，蜗轮蜗杆咬死，电机轴咬死检查安全钳，蜗轮、蜗杆、齿轮箱、电梯轴承抱闸未可靠张开检查抱闸张紧力编码器损坏检查编码器连线或更换31：电梯溜车急停抱闸弹簧过松检查抱闸状况，紧抱闸弹簧严重超载减轻轿厢重量，调整超载开关钢丝绳打滑更换绳轮或钢丝绳编码器损坏更换编码器32：安全回糨断开急停相序继电器工作不正常检查相序安全回路动作检查安全回路35：抱闸接触器保护，停止启动接触器坏，不能正常吸合更换接触器接触器卡死检查连接线X4输入信号断开--36：电机电源接触器保护，停止启动接触器坏，不能正常吸合更换接触器接触器卡死检查连线X15信号断开--37：门锁继电器保护，停止启动接触器损坏，不能正常吸合更换接触器接触器卡死检查接线输入信号X9与X3不一致--39：安全回路触点保护其中KAS的副常开点是进主板的检测信号，另外KAS 的线圈电压也进主板检测，这两路的检测信号应该是一致动作的。

上海富士电梯主板(FUJI-5000)故障代码表2011-08-24 18:21:17| 分类：电梯维修保养| 标签：|字号大中小订阅上海富士电梯5000故障代码表故障代码故障说明故障原因02 运行中门锁脱开运行中安全回路在但门锁不在03 电梯上行限位断 1、自动运行时，电梯上下限位开关同时动作且电梯不在最高层。

2、上行中上限位断开。

04 电梯下行限位断 1、自动运行时，电梯上下限位开关同时动作且电梯不在最底层。

2、下行中下限位断开。

05 门锁打不开故障 1、开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3次报故障。

2、厅门锁被短接故障：电梯在门区，有厅门锁信号且有开门限位（连续1.5秒）信号报故障。

06 门锁闭合不上故障 1、关门信号输出连续15秒没有关门到位（门锁信号在除外），出现8次报故障。

2、连续4秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8次报故障。

08 CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上，报故障。

09 变频器故障信号主板在正常状态10秒后，输入口X11出现变频器故障信号，报故障。

10 上减速开关1错位 1、自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5，报故障10。

2、自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离，报故障10。

3、运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm，报故障10。

4、运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm，报故障10。

5、停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm，报故障10。

6、停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作，报故障10。

11 下减速开关1错位 1、自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5，报故障11。

富士伺服驱动器报警代码一、报警显示的含义序号 显示名称说明种类 1 oc1 过电流1 重大故障2 oc2 过电流23 oS 超速4 Hu 过电压5 Et1 编码器异常16 Et2 编码器异常27 ct 控制电路异常8 dE 存储器异常9 Fb 保险丝断 10 cE 电机组合异常 11 tH 再生晶体管过热 12 Ec 编码器通信异常 13 ctE CONT 重复 14 oL1 过载1 15 oL2 过载216 rH4 浪涌电流抑制电路异常 17 LuP 主电路电压不足轻微故障18 rH1 内部再生电阻过热 19 rH2 外部再生电阻过热 20 rH3 再生晶体管异常 21 oF 偏差超出 22 AH 放大器过热 23 EH 编码器过热 24 dL1 ABS 数据丢失1 25 dL2 ABS 数据丢失2 26 dL3 ABS 数据丢失3 27 AF 多旋转溢出 28 ' E 初始化错误29 ¯PoF 未给伺服电机通电防撞开关急停30 ¯Pn0 速度零停止（通过输入强制停止信号，以速度零停止） 介质定位装置没有放下 31 =PP1 脉冲列输入运行中 正常状态显示 32=Pot检测正/负方向的超程信号中原点位置时显示（Y 向驱动器显示）二、报警的处理方法：oc1 过电流1：从伺服放大器输出的电流超过规定值oc2 过电流2：原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线确认电线（目测、导通检查），并更换伺服电机的输出配线短路伺服电机绝缘不良绝缘电阻测定（对地间在数MΩ以上）伺服电机的故障线间电阻测定（各线间为数Ω）再生电阻器的电阻值不合适更换为可适用范围的再生电阻器因编码器的异常引起的电流不平稳更换伺服电机未接地线连接地线oS 超速：伺服电机的转速超过最高速度的1.1倍原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线伺服电机的转速超速●延长PA1_37:加速时间●增大PA1_52:一次延迟S形时间常数●提高PA1_15:自整定增益1Hu 过电压：伺服放大器内部直流电压高于上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格范围内●若有功率改进用电容器则插入电抗器外部再生电阻器的未连接或误配线连接外部再生电阻器再生晶体管破损更换伺服放大器Et1 编码器异常1：编码器的1转位置检测异常Et2 编码器异常2 ：编码器存储数据的读取异常原因措施来自编码器的数据异常使用屏蔽线以免爱噪音影响编码器出现故障更换伺服电机ct 控制电路异常：伺服放大器内部的控制电源电压存在异常，内部电路有出现的故障的可能性原因措施伺服放大器出现故障即使再次接通电源也未恢复时，更换伺服放大器dE 存储器异常：伺服放大器内保存参数数据损坏原因措施存储器的内容已破损●在PC加载器上读取参数，再设定以红字显示的参数●实行参数的初始化●采取上述对策后仍未恢复，则更换伺服放大器参数的改写次数超过10万次更换伺服放大器Fb 保险丝断：伺服放大器主电路的保险丝断线原因措施保险丝断线更换伺服放大器cE 电机组合异常：连接的伺服电机与伺服放大器的功率、型号不同原因措施伺服电机与伺服放大器的功率、型号不同确认伺服电机及伺服放大器功率、型号tH 再生晶体管过热：内置于伺服放大器的再生处理用晶体管过热原因措施电源电压过高（刚接通电源后）●确认电源在规格范围值内●若有功率改进用电容器则插入电抗器再生电力过大●延长减速时间●降低伺服电机的转速●延长停止时间降低再生频度Ec 编码器通信异常：未能与伺服电机内部的编码器通信原因措施编码器的串行通信异常●电线的确认（目测、导通校验）与修复●确认并修复编码器电缆的断线状态配线断线或接触不良●插入铁氧体磁心ctE CONT重复：伺服放大器的指令序列输入端子的分配重复原因措施多个端子分配同一输入信号CONT信号设定时不要设定同一序号oL1 过载1：轴锁定等在短时间检测出的报警oL2 过载2：转矩的有效值超过伺服电机的容许值原因措施伺服电机不能机械性旋转●确认并修复动力线（U、V、W）的配线●确认制动器是否在运行较之伺服电机功率机械系统较重●根据负载率重新检查伺服电机功率●若转速低则装入减速机●升降机械停止时以制动器保持加减速频度及运行频度高延长单循环时间，降低运行频度伺服放大器破损更换伺服放大器LuP 主电路电压不足：供给伺服放大器的主电源低于规格范围内的最低电压原因措施因瞬间断电等引起的电源电压下降●确认是否会发生瞬间断电的电源环境，改善电源环境●电源功率及变压器功率的确认及其改善rH1 内部再生电阻过热：内置于伺服放大器的再生电阻器的电力消耗量超过上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格值内●若有功率改进用电容器则插入电抗器根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度未连接再生电阻正确连接，将PA2_65置于0或2rH2 外部再生电阻过热：外部再生电阻过热信号（b接点信号）运行（释放）原因措施电源电压过高（刚接通电源后）确认电源电压在规格值内根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度●提高外部再生电阻器的功率●安装配重外部再生电阻过热信号的误配线正确连接rH3 再生晶体异常：伺服放大器内置的再生处理用晶体管出现故障原因措施再生晶体管发生短路故障因再次接通电源重新显示时，更换伺服放大器注意：若再生晶体管发生生短路故障则有可能引起火，因此再生晶体管异常报警信号输出时请迅速将主电源置于OFFrH4 浪涌电流抑制电路异常：抑制电源接通时的浪涌电流的伺服放大器内部电路有可能发生故障原因措施伺服放大器出现故障更换伺服放大器周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：若周围温度在55℃以内，检测到该报警的情况下，不要再次运行，请更换伺服放大器oF 偏差超出：偏差超出检测值设定的伺服电机旋转量的位置偏差量累计于伺服放大器内部原因措施确认并修复动力线（U、V、W）的配线动力配线的连接错误（将伺服ON置于ON时发生报警）伺服电机不能机械性旋转确认制动器是否在运行输出转矩小增大PA1_27,28 ：转矩值限制值偏差超出检测宽度小增大PA2_69：偏差超出检测值成为P控制状态将P运行信号OFF增益低实施增益调整脉冲列频率的加减速过急延长加减速时间AH 放大器过热：伺服放大器超过容许温度原因措施周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：有可能在有效转矩超过100%的情况下使用。

富士伺服驱动器报警代码
一、报警显示的含义
二、报警的处理方法：
三、关于报警复位
存在报警复位不能解除的报警。

对于报警复位不能解除的报警，请在切为一次电源后（或切断前）按照“第三节报警的处理方法”排除报警原因，然后再次接通电源，以此进行复位。

报警的复位按以下任意方式进行：
●将报警复位（RST：指令序列输入信号）置于ON
一次后再置于OFF。

●触摸屏上的试运行模式[FnOS]：实行报警复位。

●在报警显示画面上同时按住[Λ]键和[V]1秒钟
以上。

●使用PC加载器的“监控”指令上的报警复位。

●报警复位后，返回到参数“PA2_77：初始显示（触
摸屏）”上所设定的显示内容。
