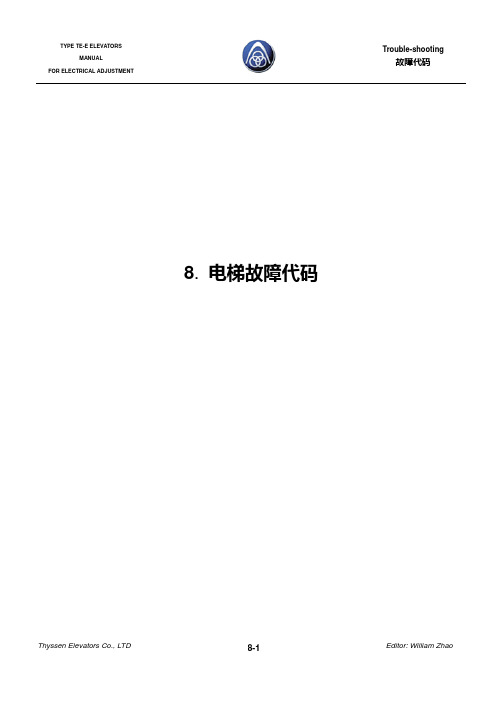

FOR ELECTRICAL ADJUSTMENT8. 电梯故障代码FOR ELECTRICAL ADJUSTMENTCatalogue目录No. 序号Description说明Page页8.1 SM-01主板故障代码8-3 8.2 安川变频器(Yaskawa Varispeed 616G5)故障代码8-5 8.2.1 故障检查8-5 8.2.2 警告(报警)检查8-8 8.2.3 操作出错8-10 8.3 富士变频器(Fuji Frenic 5000G11UD)故障代码8-11 8.4 变频门机RCF-1板故障代码8-12FOR ELECTRICAL ADJUSTMENT8. 电梯故障代码8.1 SM-01主板故障代码故障代码显示内容原因对策02 运行中厅门锁脱开(急停)1.运行中门刀擦门球2.门锁线头松动1.调门刀与门球的间隙2.压紧线头03 错位(超过45CM),撞到上强停时修正(急停)1.上限位开关误动作2.限位开关移动后未进行井道教入3.编码器损坏1.查限位开关2.重新进行井道教入3.更换编码器04 错位(超过45CM),撞到下强停时修正(急停)1.下限位开关误动作2.限位开关移动后未进行井道教入3.编码器损坏1.限位开关2.重新进行井道教入3.换编码器05 电梯到站无法开门1.门锁短接2.门电机打滑3.门机不工作1.停止短接2.检查皮带3.检查门机控制器06 关门受阻时间超过120秒1.关门时门锁无法合上2.安全触板动作3.外呼按钮卡死4.门电机打滑5.门机不工作08 SM-02-B和SM-03A轿厢控制器通讯中断(不接收指令)1.通讯受到干扰2.通讯中断3.终端电阻未短接1.检查通讯线是否远离强电2.连接通讯线3.短接终端电阻09 调速器出错变频器故障对应变频器故障代码表处理10 错位(超过45CM),撞到上多层强慢时修正1.上行多层减速开关误动作2.多层减速开关移动后未进行井道教入3.编码器损坏1.检查多层减速开关2.重新井道教入3.更换编码器11 错位(超过45CM),撞到下多层强慢时修正1.下行多层减速开关误动作2.多层减速开关移动后未进行井道教入编码器损坏1.检查多层减速开关2.重新井道教入3.更换编码器12 错位(超过45CM),撞到上单层强慢时修正1.上行单层减速开关误动作2.单层减速开关移动后未进行井道教入3.编码器损坏1.检查单层减速开关2.重新井道教入3.更换编码器13 错位(超过45CM),撞到下单层强慢时修正1.下行单层减速开关误动作2.单层减速开关移动后未进行井道教入编码器损坏1.检查单层减速开关2.重新井道教入3.更换编码器FOR ELECTRICAL ADJUSTMENT14 平层干簧错误15 SM-01-A多次重开门后门锁仍旧无法关门SM-01-B方向指令给出后超过2秒变频器无运行信号反馈16 SM-01-B在制动器信号给出的状态下发现变频器无运行信号反馈17 SM-01主板上电时进行参数校验发现参数错误主控制器的设置参数超出本身的默认值修改到允许范围以内18 井道自学习楼层与预设置楼层(指所有安装平层插板的楼层总数)不符合1.设定参数与实际层楼不符2.平层插板偏离3.平层感应器受到干扰1.设定成一致2.调整平层插板3.换一芯无干扰电缆线19 SM-01-A板发现抱闸接触器KM3或者辅助接触器KM2触点不能安全释放(不启动)表8.1故障代码显示内容原因对策20 SM-01-A板发现上平层干簧损坏或轿厢卡死21 SM-01-A板发现下平层干簧损坏或轿厢卡死22 电梯倒溜1.变频器未工作2.严重超载3.编码器损坏1.检查变频器2.调整超载开关3.更换编码器23 电梯超速1.编码器打滑或损坏2.严重超载1.检查编码器的连接2.调整超载开关24 电梯失速1.机械上有卡死现象,如:安全钳动作,蜗轮蜗杆咬死,电机轴承咬死2.抱闸未可靠张开3.编码器损坏1.检查安全钳,蜗轮,蜗杆、齿轮箱、电机轴承2.检查抱闸张紧力3.检查编码器连线或更换31 电梯静止时有一定数量脉冲产生1.抱闸弹簧过松2.严重超载3.钢丝绳打滑4.编码器损坏1.检查抱闸状况,紧抱闸弹簧2.减轻轿厢重量,调整超载开关3.更换绳轮或钢丝绳4.更换编码器32 安全回路动作1.相序继电器不正常2.安全回路动作1.检查相序2.检查安全回路35 抱闸接触器检测出错1.接触器损坏,不能正常吸合2.接触器卡死3.X4输入信号断开1.更换接触器2.检查连接线36 KM2接触器检测出错1.接触器损坏,不能正常吸合2.接触器卡死3.X15输入信号断开1.更换接触器2.检查连接线37 门锁检测出错1.接触器损坏,不能正常吸合1.更换接触器FOR ELECTRICAL ADJUSTMENT2.接触器卡死3.输入信号X9与X3不一致2.检查连接线38 抱闸开关触点检测1.检查电机抱闸的触点2.检查连接线39 安全回路继电器保护,停止运行1.继电器损坏,不能正常吸合2.继电器卡死3.X13输入信号断开1.更换接触器2.检查连接线表8.18.2 安川变频器(Yaskawa Varispeed 616G5)故障代码(1) 故障检查当变频器检测出故障时,在数字操作器上显示该故障内容,并使故障接点输出,切断输出,电机自由滑行停止时。

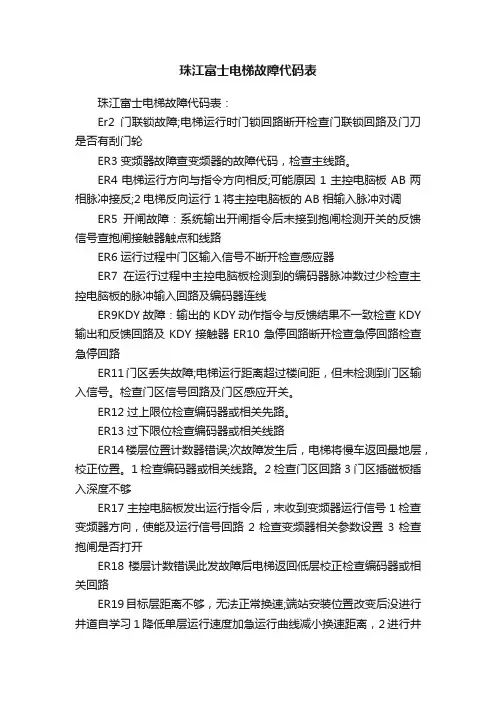

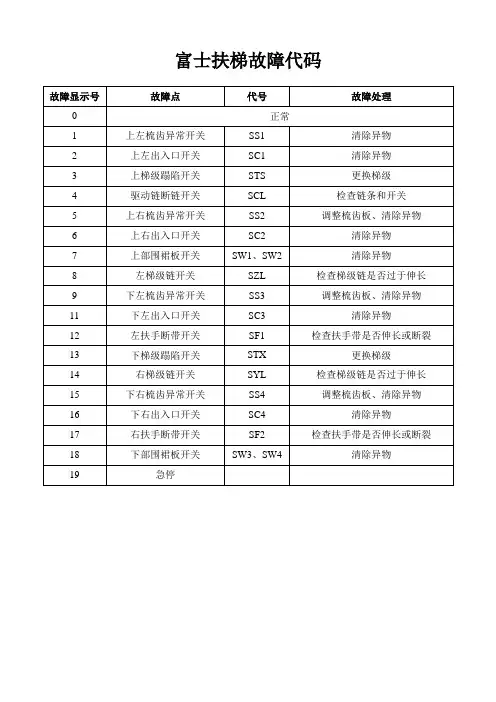

珠江富士电梯故障代码表珠江富士电梯故障代码表:Er2门联锁故障;电梯运行时门锁回路断开检查门联锁回路及门刀是否有刮门轮ER3变频器故障查变频器的故障代码,检查主线路。
ER4电梯运行方向与指令方向相反;可能原因1主控电脑板AB两相脉冲接反;2电梯反向运行1将主控电脑板的AB相输入脉冲对调ER5开闸故障:系统输出开闸指令后未接到抱闸检测开关的反馈信号查抱闸接触器触点和线路ER6运行过程中门区输入信号不断开检查感应器ER7在运行过程中主控电脑板检测到的编码器脉冲数过少检查主控电脑板的脉冲输入回路及编码器连线ER9KDY故障:输出的KDY动作指令与反馈结果不一致检查KDY 输出和反馈回路及KDY接触器ER10急停回路断开检查急停回路检查急停回路ER11门区丢失故障;电梯运行距离超过楼间距,但未检测到门区输入信号。
检查门区信号回路及门区感应开关。
ER12过上限位检查编码器或相关先路。
ER13过下限位检查编码器或相关线路ER14楼层位置计数器错误;次故障发生后,电梯将慢车返回最地层,校正位置。
1检查编码器或相关线路。
2检查门区回路3门区插磁板插入深度不够ER17主控电脑板发出运行指令后,末收到变频器运行信号1检查变频器方向,使能及运行信号回路2检查变频器相关参数设置3检查抱闸是否打开ER18楼层计数错误此发故障后电梯返回低层校正检查编码器或相关回路ER19目标层距离不够,无法正常换速;端站安装位置改变后没进行井道自学习1降低单层运行速度加急运行曲线减小换速距离,2进行井道自学习ER20电梯运行到顶层或地层换速后,电梯运行速度不下降端站安装位置改变后没进行井道自学习1检查制动电阻2减缓运行曲线3井道自学习ER21单次运行时间超过设定值检查是否有钢丝绳打滑及轿厢卡死现象。
ER22快车运行时有检修信号输入检查检修开关及相关线路。
ER23两个门区输入信号中有一个失效检查门区信号回路及门区感应开关ER24采用多段速给定时,换速距离设置过短。

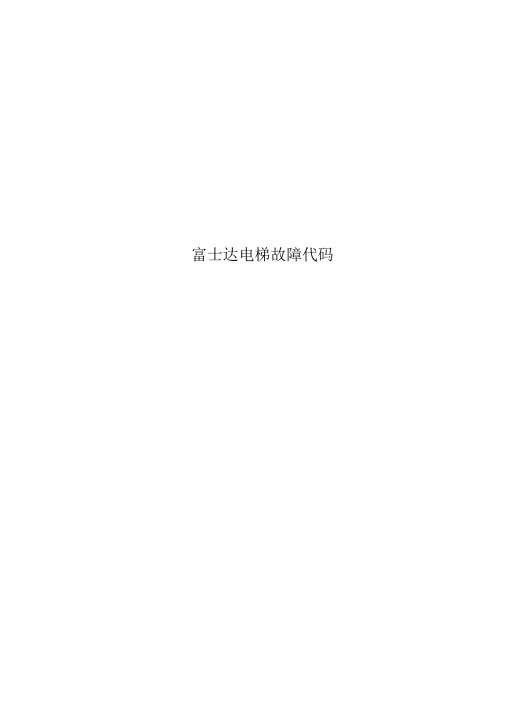

富士达电梯故障代码作者:日期:在安装富士达电梯时动慢车有时会发生故障造成电梯慢车不运行1、电机不得电#36不吸合-- #1E --未吸合造成2、电机得电但不开闸抱闸检测回路断开--故障6系3、电机得电但开闸不走抱闸检测回路不断开--故障6系4、电梯在机房可以走慢车在轿顶不运行防撞头开工未封、轿顶通讯不良呼叫记录开始:按动上按钮,同时将EQDO开关切到ON,然后放开。
实行:按动上按钮,上面的一层(按住2秒以上,顶层)即被预约。
按动下按钮,下面的一层(按住2秒以上,底层)即被预约。
按住中按钮,以上被预约的楼层即被记录下来。
保持按住中按钮,门将被关闭。
结束:将EQDO开关切到OFF 。
安装运行开始:将轿顶、轿内的自动/手动开关均切换到自动位。
按住下按钮,同时将EQDO开关切到ON,然后放开按钮。
运转:按动上按钮,轿厢慢车向上。
按动下按钮,轿厢慢车向下。
结束:将EQDO开关切到OFF 。
楼层选择器的错开开始:按住上按钮,同时将EQDO开关切到ON,然后放开按钮实行:按动上按钮,上面的一层(按住2秒以上,顶层)即被预约。
按动下按钮,下面的一层(按住2秒以上,底层)即被预约。
按住中按钮,以上被预约的楼层上的选择器即错开。
结束:将EQDO开关切到OFF在“呼叫记录”,“楼层选择器的错开”的实行过程中,所记录的呼叫楼层和选择器错开的楼层将会在LED的进制数显示出来。
(操作开始之初显示的是当时轿厢所处■ ■ ■■ ■表示--1--2--3--4--5--6--7--8--9--10-11-12 平常表示【SEL=0数据=0】时LED 的显示的楼层)bit 7 bit 6bit 5 bit 4 bit0~bit7 上以 2bit 3 bit 2 ■■■■□□□□■ bit 1 □■■□□■■□□■■□ bit 0 ■□■□■□■□■□■□灯亮高速闪动低速闪动熄灭Bit7有项目代码无项目代码Bit6地震时管制运行火灾时,自备电,漏水时的管制停车运转平常Bit5与IF61 , IF66通信断开与IF61 ,IF66通信正常Bit4与SV,其它号机通信断开与SV ( MAIN )通信断开与SV,其它号机通信正常Bit3与COB/候梯厅电脑通信断开*6与COB/候梯厅电脑通信正常Bit2启动禁止高速运转禁止高速运转可能Bit1门关闭完成位置门中间位置门打开完成位置BitO门区内门区外富士达电梯控制屏操作方法【安装运行】开始:将轿顶、轿内的自动/手动开关均切换到自动位。

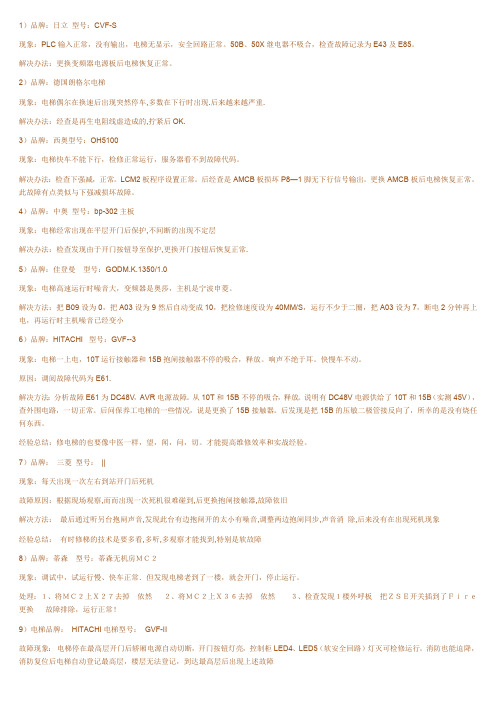

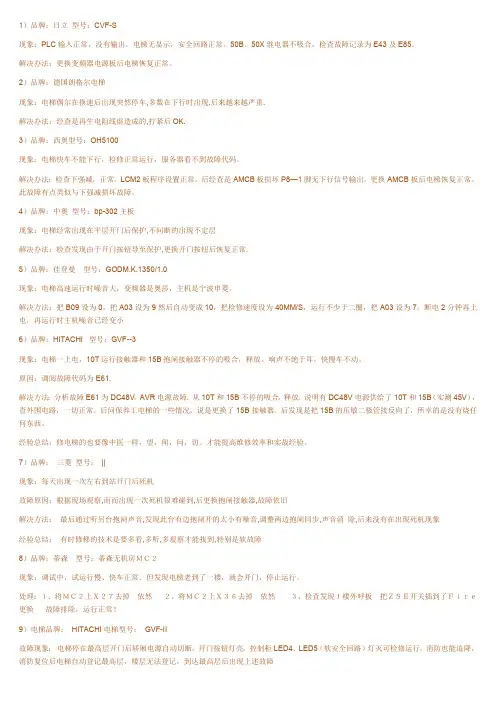

1)品牌:日立型号:CVF-S现象:PLC输入正常,没有输出,电梯无显示,安全回路正常。
50B、50X继电器不吸合,检查故障记录为E43及E85。
解决办法:更换变频器电源板后电梯恢复正常。
2)品牌:德国朗格尔电梯现象:电梯偶尔在换速后出现突然停车,多数在下行时出现.后来越来越严重.解决办法:经查是再生电阻线虚造成的,拧紧后OK.3)品牌:西奥型号:OH5100现象:电梯快车不能下行,检修正常运行,服务器看不到故障代码。
解决办法:检查下强减,正常。
LCM2板程序设置正常。
后经查是AMCB板损坏P8—1脚无下行信号输出。
更换AMCB板后电梯恢复正常。
此故障有点类似与下强减损坏故障。
4)品牌:中奥型号:bp-302主板现象:电梯经常出现在平层开门后保护,不间断的出现不定层解决办法:检查发现由于开门按钮导至保护,更换开门按钮后恢复正常.5)品牌:佳登曼型号:GODM.K.1350/1.0现象:电梯高速运行时噪音大,变频器是奥莎,主机是宁波申菱。
解决方法:把B09设为0,把A03设为9然后自动变成10,把检修速度设为40MM/S,运行不少于二圈,把A03设为7,断电2分钟再上电,再运行时主机噪音已经变小6)品牌:HITACHI 型号:GVF--3现象:电梯一上电,10T运行接触器和15B抱闸接触器不停的吸合,释放。
响声不绝于耳。
快慢车不动。
原因:调阅故障代码为E61.解决方法:分析故障E61为DC48V,AVR电源故障。
从10T和15B不停的吸合,释放。
说明有DC48V电源供给了10T和15B(实测45V),查外围电路,一切正常。
后问保养工电梯的一些情况,说是更换了15B接触器。
后发现是把15B的压敏二极管接反向了,所幸的是没有烧任何东西。
经验总结:修电梯的也要像中医一样,望,闻,问,切。
才能提高维修效率和实战经验。
7)品牌:三菱型号:||现象:每天出现一次左右到站开门后死机故障原因:根据现场观察,而而出现一次死机很难碰到,后更换抱闸接触器,故障依旧解决方法:最后通过听另台抱闸声音,发现此台有边抱闸开的太小有噪音,调整两边抱闸同步,声音消除,后来没有在出现死机现象经验总结:有时修梯的技术是要多看,多听,多观察才能找到,特别是软故障8)品牌:蒂森型号:蒂森无机房MC2现象:调试中,试运行慢、快车正常.但发现电梯老到了一楼,就会开门,停止运行。
故障代码描述可能的原因缺陷元件电梯状态恢复试验Fault code Description Possible reason Detection Operation Recovery Testing0001 DTS监测时间超时. 软件定义的确定时间过后轿厢的位置信息没有改变,门区磁开关30没有变化. 在确定的时间过后30和B30的开关没动作.时间过后电梯回马上停止.关电恢复这个故障.慢车往下开过了77U以后停车,在LCECCB板上拔下61U/N,30,B30,然后转正常,直到故障出现.0001 DTS监测时间超时.(Resolve 20电梯)0003 超速For:V2 LCEDRV0004 连续三次同步运行失败连续3次同步运行均无法正确接收77:U/N,61U/N,30信号. 3次失败后停在端站.关电0007 门区开关30或B30卡死. 门区信号持续有效. 启动一段时间后,没有检测到30/B30信号的下降缘运行至目的楼层,不开门,不走车关电或打检修短接LCECCB上的30(B30)信号--XB21(XB24)的最低插脚0012 液压梯0013 液压梯0014 连续运行二次,监察门区电路继电器553没有吸合.后面会跟着出现0076故障代码. 553继电器回路没接通. 553继电器没有接通ADO/ACL回路.运行至目的楼层,退出服务关电或转检修.0015 连续运行二次,门区监测回路有不正确的动作, 后面会跟着出现0082故障代码. 电梯在楼层位置时443:1 或443:2 或486没有动作以接通AADO/ACL回路.连续运行二次中, 443:1,443:2 ,486中至少有一个动作不准确.运行至目的楼层,退出服务关电或转检修.0019 液压梯0021 安全回路断开(另外有子故障代码可供参考) 安全回路输入1无电压电梯在检修状态在ADO板的XC1/5没有电压电梯急停接通安全回路断开安全回路安全回路断开,故障0021的子代码描述.当出现0021时再按ACCEPT键将会出现子代码.它以滚动形式显示.子代码描述可能的原因缺陷元件电梯状态恢复试验2100 安全回路断开.如果是ADON, Rev.1在使用的话, 没有更多的诊断信息, 如果使用ADON2, 安全回路断开小于100ms, 软件将没有足够的时间读到安全回路输入信号. ADON, Rev.11) 安全回路1输入点没有电压, 其中的一个或多个开关断开.2) 在检修状态.ADON2电源故障ADON, Rev.1在ADO板的XC1/5没有电压ADON2安全回路上任一测试点的电源丢失.电梯急停接通安全回路ADON, Rev.1接通安全回路ADON2需要特殊的装置试验这个功能.2101 ADON2在使用, ADON2板上端子XM5 / 1和XM1/1之间的回路断开1) ETS线路没有电压2) ADON板的保险丝烧断3) 机房停止开关动作.在XM1/1没有电压. 电梯急停接通安全回路在ADON2板上拿走保险丝.2102 ADON2在使用, ADON2板上端子XM 1/3和XH1/1之间的回路断开地坑急停开关;限速器钢丝绳张紧开关;缓冲器开关;补偿绳(链)开关;终端开关动作.在XH1/1没有电压. 电梯急停接通安全回路使地坑急停开关动作.2103 ADON2在使用, ADON2板上端子XH1 / 3和XC1/3之间的回路断开. 机房检修开关动作. 在XC1/3没有电压. 电梯急停接通安全回路使机房检修开关动作.2104 ADON2在使用, ADON2板上端子XC 1/ 3和XC1/5之间的回路断开. 轿顶检修开关或急停开关动作.在XC1/5没有电压. 电梯急停接通安全回路使轿顶急停开关动作.0022 运行时井道门锁断开安全回路输入3无电压,输入1和2必需有230V电压. XH2/3没有电压. 电梯急停接通厅门回路打开厅门或拔出XH20023 运行中轿门开关打开。
许继接触过的都是用新时达的主板新时达SM系统故障代码表内容原因对策02:运行中门锁脱开(急停)运行中门刀擦门球调正门刀与门球的间隙门锁松松动压紧线头03:错位(直过45cm),撞到上限位开关时修正,即层楼置为最高层上限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器04:错位(直过45cm),撞到下限位开关时修正,即层楼置为最低层下限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器05:电梯到站无法开门门锁短接停止短接门电机打滑检查皮带门机不工作检查门机控制器06:门关不上,蜂鸣器响关门时门锁无法合上检查门锁安全触板动作检查外呼按钮外呼近钮卡死检查安全触板门电机打滑--门机不工作--08:通讯中断通讯受到干扰检查通讯线是否远离强电通讯中断连接通讯线终端电阻未短接短接终端电阻09:变频器出错,急停,停止运行变频器故障对应变频器故障代码检查10:错位(超过45cm),撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器11:错位(超过45cm),撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器12:错位(超过45cm),撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器13:错位(超过45cm),撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器17:参数错误主控制器的设置参数超出本身的默认值修改到允许范围内18:写楼层时不符设定参数与实际楼层不对设定成一致平层插板偏离调整平层插板平层感应器受到干扰平层感应器接地,整理线路22:电梯反向溜车变频器未工作检查变频器严重超载调整超载开关编码器坏更换编码器23:电梯超速急停编码器打滑或损坏检查编码器连接或更换严重超载调整超载开关24:电梯失速急停机械上有卡死现象,如:安全钳动作,蜗轮蜗杆咬死,电机轴咬死检查安全钳,蜗轮、蜗杆、齿轮箱、电梯轴承抱闸未可靠张开检查抱闸张紧力编码器损坏检查编码器连线或更换31:电梯溜车急停抱闸弹簧过松检查抱闸状况,紧抱闸弹簧严重超载减轻轿厢重量,调整超载开关钢丝绳打滑更换绳轮或钢丝绳编码器损坏更换编码器32:安全回糨断开急停相序继电器工作不正常检查相序安全回路动作检查安全回路35:抱闸接触器保护,停止启动接触器坏,不能正常吸合更换接触器接触器卡死检查连接线G4输入信号断开--36:电机电源接触器保护,停止启动接触器坏,不能正常吸合更换接触器接触器卡死检查连线G15信号断开--37:门锁继电器保护,停止启动接触器损坏,不能正常吸合更换接触器接触器卡死检查接线输入信号G9与G3不一致--39:安全回路触点保护其中KAS的副常开点是进主板的检测信号,另外KAS 的线圈电压也进主板检测,这两路的检测信号应该是一致动作的。
电梯运行故障的常见故障代码解读电梯作为现代城市中人们生活、工作不可或缺的交通工具之一,其安全性和稳定性备受重视。
然而,电梯的运行过程中难免会出现故障,故障的诊断和解决是保证电梯正常运行的重要环节。
本文将对电梯运行故障的常见故障代码进行解读,帮助读者更好地了解电梯故障的原因及解决方法。
一、故障代码1:E0X(X为数字,取值范围1-9)E0X代码通常表示电梯运行过程中的速度或位置传感器故障。
这种故障会导致电梯无法准确判断自身位置和运行速度,进而导致电梯无法正常启动、停止或位置不准确的情况。
解决方法:若出现E0X代码故障,首先需要检查电梯本身的速度和位置传感器是否损坏或松动,同时还需要检查电梯控制系统是否正常工作。
如有必要,可以进行相关部件的维修或更换。
二、故障代码2:E1X(X为数字,取值范围1-9)E1X代码通常表示电梯存在电气故障,主要涉及电力供应问题。
这种故障可能由于断电、电压过高或过低、电缆连接不良等原因导致。
解决方法:若出现E1X代码故障,首先需要检查电梯电源供应是否正常,确认电梯是否能够正常获得稳定的电力支持。
其次,需要检查电缆连接是否良好,避免出现接触不良或断线情况。
如有必要,可以寻求电力维修专业人员的帮助进行维修。
三、故障代码3:E2X(X为数字,取值范围1-9)E2X代码通常表示电梯门系统存在故障,主要涉及电梯门的开关、传感器或控制装置等部件。
这种故障会导致电梯门无法正常开闭、打开或关闭速度异常等情况。
解决方法:若出现E2X代码故障,首先需要检查电梯门的传感器是否正常工作,以确保电梯门能够正确感知开关信号。
其次,需要检查电梯门控制装置是否完好,避免出现控制故障导致门无法正常开闭。
如有必要,可以进行相应部件的维修或更换。
四、故障代码4:E3X(X为数字,取值范围1-9)E3X代码通常表示电梯驱动系统存在故障,主要涉及电梯的电动机、驱动器或制动装置等部件。
这种故障会导致电梯启动不了、速度异常或无法准确停止等情况。
安全回路错误1、安全回路断开现象1:安全回路某一开关断开,请检查安全回路的开关。
现象2:冲顶或墩底。
2、安全故障,安全接触器触点状态与线圈状态不一致:现象1:触点接触不良或输入的输入类型不正确。
现象2:高压口线圈状态输入损坏,线圈电压过高。
现象3:线圈电压过低(小于AC100V)。
现象4:线圈未加浪涌保护器,造成主板输入电容损坏。
ER03KMC状态不符错误1:控制系统输出主接触器(KMC)指令后,主接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。
2:输入类型中X18有效逻辑输入错误。
ER04KMY状态不符错误1:控制系统输出运行接触器指令后,运行接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。
2:电梯停止运行时,控制系统断开输出后,运行接触器无法快速弹开。
出现该现象时会造成停车时轿厢内指令全部取消。
如反向有外呼时,换向运行,使乘客本次运行无法到达目的层。
更换接触器即可解决该问题。
3:输入类型中X17有效逻辑输入错误。
ER05KMB状态不符错误1:控制系统输出开闸指令后,抱闸继电器无法闭合,或继电器触点接触不良,检查接线是否正确,检查继电器是否损坏。
2:输入类型中X19有效逻辑输入错误。
ER06SSUS(上强换1)在上限位动作时不动作1:上强换开关1安装位置错误或动作不可靠。
2:撞弓垂直度偏差较大。
ER07SSDS(下强换1)在下限位动作时不动作1:下强换开关1安装位置错误或动作不可靠。
2:撞弓垂直度偏差较大。
开门错误1:开门信号输出后未收到开门到位信号,门机信号断线、双稳态开关损坏等。
2:门机处于手动或开门错误,门锁没有打开。
ER09门机变频器故障检测到门机变频器故障(非检修状态)。
ER11编码器来的脉冲过少,或者方向错误1:控制系统给定速度后,变频器未按给定速度运转。
可能的原因:现象1:给定连接线接触不良(多段速度给定信号线);现象:2:设定的运转时间过长,多段给定时,有些型号的变频器有开闸延时运行时间设定,设定时间如大于2.5秒时易出现该保护;现象3:负载过重,变频器在重载条件下无法起动或起动过程太慢。
在安装富士达电梯时动慢车有时会发生故障造成电梯慢车不运行1、电机不得电——#36不吸合--#1E -—未吸合造成2、电机得电但不开闸-—抱闸检测回路断开-—故障6 系3、电机得电但开闸不走——抱闸检测回路不断开-- 故障6 系4、电梯在机房可以走慢车在轿顶不运行-—防撞头开工未封、轿顶通讯不良呼叫记录开始:按动上按钮,同时将EQDO 开关切到ON ,然后放开.实行:按动上按钮,上面的一层(按住2 秒以上,顶层)即被预约。
按动下按钮,下面的一层(按住2 秒以上,底层)即被预约。
按住中按钮,以上被预约的楼层即被记录下来。
保持按住中按钮,门将被关闭。
结束:将EQDO 开关切到OFF .安装运行开始:将轿顶、轿内的自动/ 手动开关均切换到自动位。
按住下按钮,同时将EQDO 开关切到ON ,然后放开按钮。
运转:按动上按钮,轿厢慢车向上。
按动下按钮,轿厢慢车向下。
结束:将EQDO 开关切到OFF 。
楼层选择器的错开开始:按住上按钮,同时将EQDO 开关切到ON ,然后放开按钮实行:按动上按钮,上面的一层(按住2 秒以上,顶层)即被预约。
按动下按钮,下面的一层(按住2 秒以上,底层)即被预约。
按住中按钮,以上被预约的楼层上的选择器即错开。
结束:将EQDO 开关切到OFF在“呼叫记录”,“楼层选择器的错开”的实行过程中,所记录的呼叫楼层和选择器错开的楼层将会在LED 的bit0~bit7 上以2 进制数显示出来.(操作开始之初显示的是当时轿厢所处的楼层)bit 7 □□□□□□□□□□□□bit 6 □□□□□□□□□□□□bit 5 □□□□□□□□□□□□bit 4 □□□□□□□□□□□□bit 3 □□□□□□□■■■■■bit 2 □□□■■■■□□□□■bit 1 □■■□□■■□□■■□bit 0 ■□■□■□■□■□■□表示-—1——2——3--4--5—-6--7—-8-—9-—10-11—12 ……平常表示【SEL=0 数据=0 】时LED 的显示灯亮高速闪动低速闪动熄灭Bit7有项目代码—-————无项目代码Bit6地震时管制运行火灾时,自备电,漏水时的管制停车运转平常Bit5与IF61 ,IF66 通信断开——-——-与IF61 ,IF66 通信正常Bit4与SV ,其它号机通信断开与SV ( MAIN )通信断开-—-与SV ,其它号机通信正常Bit3与COB/ 候梯厅电脑通信断开———*6与COB/ 候梯厅电脑通信正常Bit2启动禁止高速运转禁止高速运转可能Bit1门关闭完成位置门中间位置---门打开完成位置Bit0门区内——-—-—富士达电梯控制屏操作方法E411中文翻译( 故障灯)1.DZ或ADZ 与MCSS的命令状态不一致2。
上海富士电梯主板(FUJI-5000)故障代码表2011-08-24 18:21:17| 分类:电梯维修保养| 标签:|字号大中小订阅上海富士电梯5000故障代码表故障代码故障说明故障原因02 运行中门锁脱开运行中安全回路在但门锁不在03 电梯上行限位断 1、自动运行时,电梯上下限位开关同时动作且电梯不在最高层。
2、上行中上限位断开。
04 电梯下行限位断 1、自动运行时,电梯上下限位开关同时动作且电梯不在最底层。
2、下行中下限位断开。
05 门锁打不开故障 1、开门信号输出连续15秒没有开门到位(门锁信号不在除外),出现3次报故障。
2、厅门锁被短接故障:电梯在门区,有厅门锁信号且有开门限位(连续1.5秒)信号报故障。
06 门锁闭合不上故障 1、关门信号输出连续15秒没有关门到位(门锁信号在除外),出现8次报故障。
2、连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外),出现8次报故障。
08 CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上,报故障。
09 变频器故障信号主板在正常状态10秒后,输入口X11出现变频器故障信号,报故障。
10 上减速开关1错位 1、自学习后或上电时检查:单层上减速开关动作位置高于顶层楼层高度位置的3/5,报故障10。
2、自学习后或上电时检查:单层上减速开关动作位置低于最短减速距离,报故障10。
3、运行过程中检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm,报故障10。
4、运行过程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm,报故障10。
5、停车时检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm,报故障10。
6、停车时检查:位置高于井道学习的单层上减速开关位置150mm,单层上减速开关未动作,报故障10。
11 下减速开关1错位 1、自学习后或上电时检查:单层下减速开关动作位置低于底层楼层高度位置的3/5,报故障11。
FE DC0 ESTMELC过负荷过负荷运行1 SFS 手动过负荷过负荷运行2 NFS 过负荷运行过负荷运行3 NRS 过负荷运行过负荷运行(再生电阻)0 EST1 SFS 3 NRS 1 SFS 4 ALT 1 SFS#LB ON异常3 NRS #RL OFF故障#RLON故障#BK2强制OFF故障4 ALT 1 SFS 3 NRS 0 EST 1 SFS #29安全回路3 NRS4 ALT 群管理S/W管理S/W安全回路复位指令1 SFS2 NFS3 NRS4 ALT 后门OLTOFF故障后门OLTON故障1 SFS上行UL开关动作下行DL开关动作UL/DL都动作3 NRS UL/DL都动作USR/DSR都动作后门平层开关异常前门平层开关异常4 ALT 楼层计数异常1 SFS2 NFS3 NRS PMZ相异常 编码器磁极未学习0 EST SLC失速SLC过高速SLC急停1 SFS2 NFS3 NRS4 ALT 2 NFS 3 NRS 0 EST 1 SFS CC-WDT4次3 NRS CC-WDT3次4 ALTCC-WDT1次CC-WDT2次E系统设定3 NRS 3 NRS 后门1C故障前门1C故障4 ALT 4 ALT2C秤D DRF 通信7SEG26继电器7安全回路8门9井道A曳引系统B速度7SEG31逆变器2整流器4电源5继电器B A98散热器温度异常散热器温度异常散热器温度异常#5ON异常#BK2强制OFF异常#BK2OFF故障#BK2 ON异常#BK2OFF故障#BK2 ON故障#BK1强制OFF故障#BK1 OFF故障轿顶(后)SSD ON故障维保自动低速操作维保SFS测试抱闸力矩调整区间停止维修运行NRS前门OLTOFF故障前门OLTON故障后门FG OFF故障后门FG ON故障DZ检测电路ON/OFF故障后门RLD ON故障#BK2强迫OFF#BK1 强迫OFF曳引机故障手动过高速FMS失败CC-WDT5次CC-WDT屏蔽定时器动作控制RAM 故障后门BC1故障前门BC1故障秤故障后门DC故障后门DC故障后门BC1故障后门BC3故障后门BC1 故障后门BC1故障7SEG17654E1板门回路异常CNV过电压CNV低电压#BK1强制OFF异常#BK1 OFF异常#BK1 ON异常#LB 强制OFF异常#BK1 ON故障#LB强制OFF故障#LB OFF故障#LB ON故障#RL OFF故障#RL ON故障轿顶(后)SSU ON故障轿顶(前)SSDON故障轿顶(前)SSUON故障控制柜SSD ON故障出发异常管理不能再启动E-STOP2次后门SDE OFF故障前门SDE OFF故障后门CLT OFF故障前门CLT OFF故障前门FG OFF故障前门FG ON故障后门CLT OFF故障后门CLT ON故障后门RLD OFF故障后门RLU OFF故障前门RLD OFF故障前门RLU OFF故障后门RLU ON故障后门DZD ON故障后门DZU ON故障前门RLD ON故障再平层异常编码器偏差钢丝绳打滑TLP行走检出行程过头再平层异常钢丝绳打滑TSD运行秤设定异常DR D89指令速度设定故障曳引机设定故障ACC代码设定故障后门CS故障前门DC故障前门CS故障SC故障后门CS故障前门DC故障前门CS故障SC故障前门BC1故障前门BC3故障前门BC2故障前门BC1故障321硬件过流IPC清除命令INV保护回路动作电流检测零点漂移故障DC-CT故障CNV充电异常CNV电压过低充电完了异常检查充电完了12V电源异常E1板电源异常RAM备份开始#LB OFF异常#5 强制OFF异常#5 OF异常#5强制 OFF故障#5 OFF故障#5 ON故障#BK1 ON故障#LB ON故障#5 ON故障60或60A故障控制柜、SSU ON故障HDRN OFF故障HDRN ON故障EST动作2次管理软件异常驱动软件异常E-STOP1次DR侧不能重启动#89回路断开E-STOP1次开门运行(SLC)运行中开门门DG OFF故障后门OLT OFF故障前门OLT OFF故障41DG ON异常前门CLT OFF故障前门CLT ON故障层站DS开门检出(EN81)TSD开关故障前门RLU ON故障前门DZD ON故障(下平层感应器)前门DZU ON故障(上平层感应器)制动器异常电机温度异常制动器异常电机温度异常逆行过高速过低速减速时限速度与图形偏差故障过低速减速时限(缓停止)再平层时限选层器故障运行检测速度与图形比较(16次)编码器选层器偏差故障,再平层装置选层器偏差警告秤装置断线运行中秤异常秤装置断线停止中秤异常运行中秤异常SLC失速SLC过高速 SLC急停DR D5指令SLC TSD异常SLC开门运行DR WDT故障DR WDT 屏蔽定时器动作驱动系统设定故障驱动RAM故障P1CL故意P1CL故意后门1C故障前门1C故障HS故障。
错误代码描述可能原因恢复0001 运行监控时间超过在软件定义的时间内,轿厢位置没有改变需要重启0003 超速电梯速度高出额定速度110%。
在RDF或检修状态下速度大于0.66m/s 自动【在电梯停止后】0004 在连续三次同步运行中有错误在同步运行后,系统没有发现77:U/N,61:U/N,和30的正确信号。
在连续3次运行中都有该错误需要重启0007 门区开关30或B30粘联门区信号连续有效需要重启或检修驱动0014 门区监控电路内的533继电器在两个连续的运行中无作用。
该错误跟在在76错误后 553继电器电路未被充电需要重启或检修驱动0015 连续两次运行有不正确的门区监控操作 ADO/ACL线路未被充电。
443:1或443:2或486为在轿箱在层站时充电或轿箱速度大于SL1速度(5-20-9设置)时放电需要重启或检修驱动0021 安全回路不通 1)安全回路输入口1失电。
安全回路中一个或多个器件打开 2)电梯在检修模式闭合安全回路并且检修驱动或新内召或在层站开门0022 在运行时厅门打开运行时安全回路输入口3失电。
安全回路输入口1和2必须为230V 厅门关闭0023 在运行时轿门打开运行时安全回路输入口3失电。
安全回路输入口1必须为230V 轿门关闭0025 启动允许错误启动允许回路内的接触器未闭合,电梯不运行输入口XD1/3有230VAC电压 0026 驱动不OK 驱动系统错误。
LCEDRV报错误给LCECPU。
参见LCEDRV错误代码当26错误清除 0027 K7(主继电器)粘联由继电器自己的物理损坏,或由故障三级管保持K7充电需要换LCEADO 0036 在运行时主接触器释放在运行时LCEDRV输出驱动器无效。
LCEDRV有错误在电梯停止和错误重置后自动复位0037 抱闸打开错误 1.在启动时抱闸不打开 2.在电梯运行时报站关闭 3.抱闸接触器输入连接器释放注:报站状态有LCEDRV输入口XBC来定义。
新时达SM系统故障代码表
内容原因
对策
02:运行中门锁脱开(急停)运行中门刀擦门球调正门刀与门球的间隙
门锁松松动压紧线头
03:错位(直过45cm),撞到上限位开关时修正,即层楼置为最高层上限位开关误动作检查限位开关
限位开关移动后未写层重新写层
编码器坏更换编码器
04:错位(直过45cm),撞到下限位开关时修正,即层楼置为最低层下限位开关误动作检查限位开关
限位开关移动后未写层重新写层
编码器坏更换编码器
05:电梯到站无法开门门锁短接停止短接
门电机打滑检查皮带
门机不工作检查门机控制器
06:门关不上,蜂鸣器响关门时门锁无法合上检查门锁
安全触板动作检查外呼按钮
外呼近钮卡死检查安全触板
门电机打滑--
门机不工作--
08:通讯中断通讯受到干扰检查通讯线是否远离强电
通讯中断连接通讯线
终端电阻未短接短接终端电阻
09:变频器出错,急停,停止运行变频器故障对应变频器故障代码检查
10:错位(超过45cm),撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关
多层减速开关移动后未写层重新写层
编码器坏更换编码器
11:错位(超过45cm),撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关
多层减速开关移动后未写层重新写层
编码器坏更换编码器
12:错位(超过45cm),撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关
单层减速开关移动后未写层重新写层
编码器坏更换编码器
13:错位(超过45cm),撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关
单层减速开关移动后未写层重新写层
编码器坏更换编码器
17:参数错误主控制器的设置参数超出本身的默认值修改到允许范围内
18:写楼层时不符设定参数与实际楼层不对设定成一致
平层插板偏离调整平层插板
平层感应器受到干扰平层感应器接地,整理线路
22:电梯反向溜车变频器未工作检查变频器
严重超载调整超载开关
编码器坏更换编码器
23:电梯超速急停编码器打滑或损坏检查编码器连接或更换
严重超载调整超载开关
24:电梯失速急停机械上有卡死现象,如:安全钳动作,蜗轮蜗杆咬死,电机轴咬死检查安全钳,蜗轮、蜗杆、齿轮箱、电梯轴承
抱闸未可靠张开检查抱闸张紧力
编码器损坏检查编码器连线或更换
31:电梯溜车急停抱闸弹簧过松检查抱闸状况,紧抱闸弹簧
严重超载减轻轿厢重量,调整超载开关
钢丝绳打滑更换绳轮或钢丝绳
编码器损坏更换编码器
32:安全回糨断开急停相序继电器工作不正常检查相序
安全回路动作检查安全回路
35:抱闸接触器保护,停止启动接触器坏,不能正常吸合更换接触器
接触器卡死检查连接线
X4输入信号断开--
36:电机电源接触器保护,停止启动接触器坏,不能正常吸合更换接触器
接触器卡死检查连线
X15信号断开--
37:门锁继电器保护,停止启动接触器损坏,不能正常吸合更换接触器
接触器卡死检查接线
输入信号X9与X3不一致--
39:安全回路触点保护其中KAS的副常开点是进主板的检测信号,另外KAS的线圈电压也进主板检测,这两路的检测信号应该是一致动作的。
如果不一致且在时间上超过0.75s,那么则报39故障。
这其实是两路外部的检测。
安全继电器卡死
主板进110VAC的部分损坏。
