2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。
[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。
由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。
[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。
一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ=对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。
但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。
下面通过几个简单的例题来说明。
例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。
挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。
牵引力F=15kN 。
试校核销钉的剪切强度。
图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。
根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。
所以有两个剪切面，是一个双剪切问题。
由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。
例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。
试设计冲头的最小直径及钢板最大厚度。
图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cmπσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。
连接件受力经验计算公式
1. 螺栓连接
- 轴向受力:F=π/4*d^2*σ
其中,F为轴向受力(N),d为螺栓公称直径(mm),σ为许用应力(MPa)。
- 剪切受力:F=0.6*π/4*d^2*τ
其中,F为剪切受力(N),d为螺栓公称直径(mm),τ为许用剪切应力(MPa)。
2. 焊缝连接
- 角焊缝受力:F=0.707*l*a*τ
其中,F为受力(N),l为焊缝长度(mm),a为腿长(mm),τ为许用剪切应力(MPa)。
- 对接焊缝受力:F=π/4*d^2*σ
其中,F为受力(N),d为焊缝直径(mm),σ为许用拉伸应力(MPa)。
3. 键连接
- 平键受力:F=d*l*p*τ
其中,F为受力(N),d为键宽(mm),l为键长(mm),p为键高(mm),τ为许用剪切应力(MPa)。
- 垫圈受力:F=π/4*d^2*σ
其中,F为受力(N),d为垫圈外径(mm),σ为许用压力(MPa)。
4. 销连接
- 剪切受力:F=π/4*d^2*τ
其中,F为剪切受力(N),d为销直径(mm),τ为许用剪切应力(MPa)。
- 压力受力:F=d*l*p
其中,F为压力受力(N),d为销直径(mm),l为销长(mm),p为许用压力(MPa)。
以上公式是基于经验和理论推导得出的,在实际应用中还需要考虑各种安全系数、工艺条件和使用环境等因素,对计算结果进行适当调整。
同时,对于一些特殊情况或复杂载荷工况,可能需要采用有限元分析等更精确的计算方法。
2.剪切强度计算 (1) 剪切强度条件剪切强度条件就是使构件的实际剪应力不超过材料的许用剪应力。
[]sF A ττ=≤(5-6)这里[τ]为许用剪应力，单价为Pa 或MPa 。
由于剪应力并非均匀分布，式(5-2)、(5-6)算出的只是剪切面上的平均剪应力，所以在使用实验的方式建立强度条件时，应使试件受力尽可能地接近实际联接件的情况，以确定试样失效时的极限载荷τ0，再除以安全系数n ，得许用剪应力[τ]。
[]n ττ=(5-7)各种材料的剪切许用应力应尽量从相关规范中查取。
一般来说，材料的剪切许用应力[τ]与材料的许用拉应力[σ]之间，存在如下关系： 对塑性材料：[]0.60.8[]τσ= 对脆性材料：[]0.8 1.0[]τσ=(2) 剪切实用计算剪切计算相应地也可分为强度校核、截面设计、确定许可载荷等三类问题，这里就不展开论述了。
但在剪切计算中要正确判断剪切面积，在铆钉联接中还要正确判断单剪切和双剪切。
下面通过几个简单的例题来说明。
例5-1 图5-12(a)所示电瓶车挂钩中的销钉材料为20号钢，[τ]＝30MPa ，直径d=20mm 。
挂钩及被连接板件的厚度分别为t ＝8mm 和t 1＝12mm 。
牵引力F=15kN 。
试校核销钉的剪切强度。
图5-12 电瓶车挂钩及其销钉受力分析示意图解：销钉受力如图5-12(b)所示。
根据受力情况，销钉中段相对于上、下两段沿m-m 和n-n 两个面向左错动。
所以有两个剪切面，是一个双剪切问题。
由平衡方程容易求出：2s F F =销钉横截面上的剪应力为：332151023.9MPa<[]2(2010)4s F A ττπ-⨯===⨯⨯故销钉满足剪切强度要求。
例5-2 如图5-13所示冲床，F max =400KN ，冲头[σ]=400MPa ，冲剪钢板的极限剪应力τb =360 MPa 。
试设计冲头的最小直径及钢板最大厚度。
图5-13 冲床冲剪钢板及冲剪部分受力示意图解：(1) 按冲头压缩强度计算dmax max2=[]4F F d Aσσπ=≤所以3max 644400100.034 3.4[]40010F d m cmπσπ⨯⨯≥===⨯⨯(2) 按钢板剪切强度计算t钢板的剪切面是直径为d 高为t 的柱表面。
连接件切应力的实用计算是连接件是机械结构中常用的一种零件，它的作用是连接两个或多个零件，使之成为一个整体。
在连接件的设计中，切应力是一个非常重要的参数，因为它直接影响连接件的强度和稳定性。
本文将介绍连接件切应力的实用计算方法。
我们需要了解什么是切应力。
切应力是指连接件在受到剪切力作用时，连接件内部产生的应力。
在连接件的设计中，我们需要保证连接件的切应力不超过其材料的极限切应力，以确保连接件的强度和稳定性。
连接件的切应力计算方法有多种，下面我们将介绍两种常用的方法。
方法一：剪切面积法剪切面积法是一种常用的连接件切应力计算方法。
它的基本思想是将连接件的剪切面积作为计算基础，通过计算剪切面积和剪切力的比值来确定连接件的切应力。
具体计算公式如下：τ = F / A其中，τ表示连接件的切应力，F表示连接件所受的剪切力，A表示连接件的剪切面积。
需要注意的是，在使用剪切面积法计算连接件的切应力时，需要考虑连接件的几何形状和材料特性，以确保计算结果的准确性。
方法二：材料强度法材料强度法是另一种常用的连接件切应力计算方法。
它的基本思想是将连接件的材料强度作为计算基础，通过计算连接件所受的最大剪切力来确定连接件的切应力。
具体计算公式如下：τ = F / (2 * A * sinθ)其中，τ表示连接件的切应力，F表示连接件所受的最大剪切力，A 表示连接件的横截面积，θ表示连接件所受剪切力的夹角。
需要注意的是，在使用材料强度法计算连接件的切应力时，需要考虑连接件的材料特性和所受剪切力的方向，以确保计算结果的准确性。
总结：连接件的切应力是连接件设计中非常重要的一个参数，它直接影响连接件的强度和稳定性。
在连接件的设计中，我们可以使用剪切面积法或材料强度法来计算连接件的切应力。
需要注意的是，在计算连接件的切应力时，需要考虑连接件的几何形状、材料特性和所受剪切力的方向，以确保计算结果的准确性。
第三章剪切和联结的实用计算3.1预备知识一、基本概念 1、联接件工程构件中有许多构件往往要通过联接件联接。
所谓联接是指结构或机械中用螺栓、销钉、键、铆钉和焊缝等将两个或多个部件联接而成。
这些受力构件受力很复杂，要对这类构件作精确计算是十分困难的。
2、实用计算联接件的实用计算法，是根据联接件实际破坏情况，对其受力及应力分布作出一些假设和简化，从而建名义应力公式，以此公式计算联接件各部分的名义工作应力。
另一方面，直接用同类联接件进行破坏试验，再按同样的名义应力公式，由破坏载荷确定联接件的名义极限应力，作为强度计算依据。
实践证明，用这种实用计算方法设计的联接许是安全可靠的。
3、剪切的实用计算联接件一般受到剪切作用，并伴随有挤压作用。

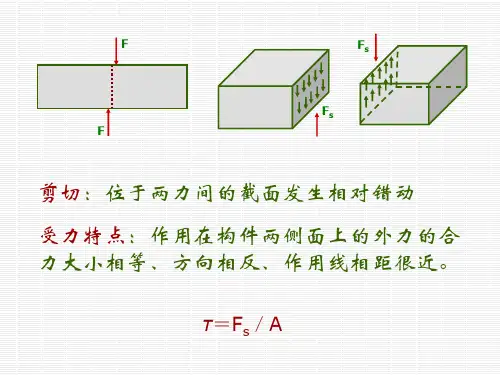

剪切变形是杆件的基本变形之一，它是指杆件受到一对垂直于杆轴的大小相等、方向相反、作用线相距很近的力作用后所引起的变形，如图3—1a 所示。
此时，截面cd 相对于ab 将发生错动（滑移）（图3—1b ）即剪切变形。
若变形过大，杆件将在cd 面和ab 面之间的某一截面m —m 处被剪断，m —m 截面称为剪切面。
联接件被剪切的面称为剪切面。
剪切的名义切应力公式为AQ=τ，式中Q 为剪力，A 为剪切面面积，剪切强度条件为[]ττ≤=AQ4、挤压的实用计算联接件中产生挤压变形的表面称为挤压面。
名义挤压应力公式为jyjy jyA F =σ，式中F jy 为挤压力，A jy 是挤压面面积。
当挤压面为平面接触时(如平键)，挤压面积等于实际承压面积；当接触面为柱面时，挤压面积为实际面积在其直径平面上投影。
挤压强度条件为[]jy jyjy jy A F σσ≤=(a)(b)二、重点与难点1、确定剪切面和挤压面、名义挤压面积的计算。
2、注意区分挤压变形和压缩变形的不同，压缩是杆件的均匀受压，挤压则是在联接件的局部接触区域的挤压现象，在挤压力过大时，会在局部接触面上产生塑性变形或压碎现象。
三、解题方法要点1、在进行联接件的强度计算时，首先要判断剪切面和挤压面，并确定剪切面积和挤压面积。
