下载文档原格式
建筑玻璃-中空玻璃单元第4部分:边缘密封物理特征的测试方法目录3前言1范围2参考书目及标准3 术语、定义和符号4要求必要条件5测试方法6测试报告14 附件A （标准化的）粘结性实验的测试试样17附件B （标准化的）取代密封剂的边缘密封强度要求对照18附件C （标准化的）水分湿气转移透射测定法22附件D （标准化的）涂层上的粘结性及夹层粘结性27附件E （非标准化的）非标准化的测试28附件F（非标准化的）模拟太阳辐射源的实例29参考书目前言本标准EN 1279-4:2002 由技术委员会"建筑玻璃"。
这个欧洲标准,有国家标准地位原文发表或背书于2003年5月与之冲突的国家标准应最迟在2003年5月废除. 这份文件是1279标准系列"建筑玻璃-中空玻璃单元"中的一部分,包含以下内容:–prEN 1279-1 建筑玻璃-中空玻璃单元第一部分：一般性、尺寸偏差、系统描述规则–prEN 1279-2, 建筑玻璃-中空玻璃单元第二部分：长期检测方法和湿蒸汽透过要求–prEN 1279-3, 建筑玻璃-中空玻璃单元第三部分：透气率和气体浓度的公差的长期测试方法和必要条件– EN 1279-4, 建筑玻璃-中空玻璃单元第四部分：边缘密封物理特征的测试方法–prEN 1279-5, 建筑玻璃-中空玻璃单元第五部分：整体性评估– EN 1279-6, 建筑玻璃-中空玻璃单元第六部分：工厂生产管理和定期测验附件A、B C和D是标准部分.附件E和F是作为参考信息。
本标准包括一个目录。
跟据内部规章、下列国家需执行欧洲国家标准:奥地利、比利时、捷克、丹麦,芬兰,法国,德国,希腊,冰岛,爱尔兰,意大利,卢森堡,马耳他,荷兰,挪威,葡萄牙,西班牙,瑞典, 瑞士和英国.一、范围本欧洲标准是中空玻璃产品标准,定义了中空玻璃单位并确保有合适的方法检验中空玻璃是否符合这一标准:-节约能源，因为U值和太阳因素均发生不明显变化;-健康环保，因为噪音减少，显示无明显变化;-保障安全，因为机械阻力无明显变化.它涵盖更多的贸易重要性. 标识条件包含其中.对于有电线连接的玻璃产品如警报器或加热器, 这个标准只包括电子电位差接地少于50 V a.c. 或少于75 V d.c 。
中空玻璃检测报告中空玻璃是现代建筑中广泛使用的一种新型玻璃，具有减少能耗、提升采光、保护隐私等优点。
然而，中空玻璃有时候会出现质量问题，如气密性能差、玻璃板厚度不一等，这些问题会影响玻璃的使用寿命和性能，甚至可能引发玻璃破裂风险。
因此，在购买和使用中空玻璃时，进行一次全面的检测十分必要。
一、外观检测首先是中空玻璃的外观检测。
外观检测主要包括玻璃板的表面是否平整、有无明显瑕疵和划伤等。
同时，检测三明治结构玻璃中的导热条是否完好，以及是否存在变形等问题。
这些问题不仅影响玻璃的美观度，而且对其它性能也有一定的影响。
二、气密性检测中空玻璃的气密性是一个重要的指标。
气密性检测通常是通过泡沫涂胶密封加上真空度测试技术来进行的。
检测过程中需要在一个真空度大于1.3×10^-1 Pa的环境中进行测试。
如果中空玻璃内部真空度维持不住，就说明气密性能差，容易导致玻璃在日常使用中裂开。
三、热工性能检测热工性能是中空玻璃的一个重要指标之一，直接影响着玻璃的隔热效果和保温性能。
中空玻璃的热工性能可以通过热平衡测试、表面温度测试和全热传递值测试等方法来进行评估。
其中全热传递值是中空玻璃的一个重要参数，它表征了玻璃在保温隔热方面的能力。
四、强度检测中空玻璃的强度检测包括冲击强度和风压强度两个方面。
冲击强度检测主要是在玻璃上制造一定程度的冲击，观测玻璃的破裂情况，以评估玻璃在冬季硬化使用中的耐久性。
风压强度指的是中空玻璃在风压作用下是否能经受得住可能存在的恶劣天气情况，或在建筑物受到辐射时是否能充分保护应用场所。
综上所述，中空玻璃检测是建筑使用过程中的一项必要程序，可以有效评估玻璃的品质和可靠性，减少玻璃破裂风险的发生。
因此，在使用中空玻璃时，必须确保各项检测指标和评估结果均符合相关标准，从而保障建筑物的安全可靠。
中空玻璃检测报告中空玻璃检测报告中空玻璃是指由两层或多层玻璃板之间用密封材料隔开的一种玻璃制品，其具有保温、隔音、防冷凝等特点，在现代建筑中广泛使用。
为了确保中空玻璃的质量和性能，需要进行定期的检测，以下是对某批次中空玻璃进行检测的报告。
一、检测对象：中空玻璃，规格为3mm玻璃板+9mm气隙+3mm玻璃板，总厚度为15mm。
二、检测项目：1. 外观检测：检查中空玻璃的表面是否平整，是否有破损、划痕、气泡等缺陷。
2. 密封性能检测：采用压差法，测量中空层内外的气密性，检查是否有漏气现象。
3. 保温性能检测：测量中空层内外的温度差，评估中空玻璃的保温效果。
4. 隔音性能检测：测量中空层内外的声音传递情况，评估中空玻璃的隔音效果。
三、检测结果：1. 外观检测结果：经外观检测，中空玻璃表面平整，无明显破损、划痕、气泡等缺陷，外观质量良好。
2. 密封性能检测结果：经压差法检测，中空层内外气密性良好，无漏气现象，密封性能合格。
3. 保温性能检测结果：测得中空层内外的温度差为3℃，保温性能较好，符合设计要求。
4. 隔音性能检测结果：测得中空层内外的声音传递情况，传递声音较小，隔音效果较好，符合设计要求。
四、结论：经对该批次中空玻璃的检测，其外观质量良好，密封性能良好，保温性能和隔音性能符合设计要求，经检测合格。
中空玻璃可以投入使用。
五、建议：1. 对每批中空玻璃进行检测，确保产品质量。
2. 在使用中要注意保养维护，定期清洁玻璃表面，避免划痕和破损。
六、备注：本报告基于对样品的抽样检测，结果仅代表抽样批次的情况，其他批次的中空玻璃仍需进行检测。

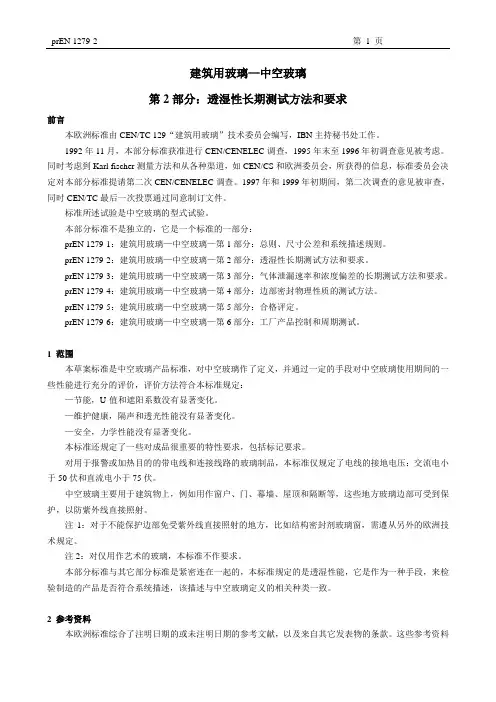

建筑用玻璃—中空玻璃第2部分：透湿性长期测试方法和要求前言本欧洲标准由CEN/TC 129“建筑用玻璃”技术委员会编写，IBN主持秘书处工作。
1992年11月，本部分标准获准进行CEN/CENELEC调查，1995年末至1996年初调查意见被考虑。
同时考虑到Karl fischer测量方法和从各种渠道，如CEN/CS和欧洲委员会，所获得的信息，标准委员会决定对本部分标准提请第二次CEN/CENELEC调查。
1997年和1999年初期间，第二次调查的意见被审查，同时CEN/TC最后一次投票通过同意制订文件。
标准所述试验是中空玻璃的型式试验。
本部分标准不是独立的，它是一个标准的一部分：prEN 1279-1：建筑用玻璃—中空玻璃—第1部分：总则、尺寸公差和系统描述规则。
prEN 1279-2：建筑用玻璃—中空玻璃—第2部分：透湿性长期测试方法和要求。
prEN 1279-3：建筑用玻璃—中空玻璃—第3部分：气体泄漏速率和浓度偏差的长期测试方法和要求。
prEN 1279-4：建筑用玻璃—中空玻璃—第4部分：边部密封物理性质的测试方法。
prEN 1279-5：建筑用玻璃—中空玻璃—第5部分：合格评定。
prEN 1279-6：建筑用玻璃—中空玻璃—第6部分：工厂产品控制和周期测试。
1 范围本草案标准是中空玻璃产品标准，对中空玻璃作了定义，并通过一定的手段对中空玻璃使用期间的一些性能进行充分的评价，评价方法符合本标准规定：—节能，U-值和遮阳系数没有显著变化。
—维护健康，隔声和透光性能没有显著变化。
—安全，力学性能没有显著变化。
本标准还规定了一些对成品很重要的特性要求，包括标记要求。
对用于报警或加热目的的带电线和连接线路的玻璃制品，本标准仅规定了电线的接地电压：交流电小于50伏和直流电小于75伏。
中空玻璃主要用于建筑物上，例如用作窗户、门、幕墙、屋顶和隔断等，这些地方玻璃边部可受到保护，以防紫外线直接照射。
注1：对于不能保护边部免受紫外线直接照射的地方，比如结构密封剂玻璃窗，需遵从另外的欧洲技术规定。

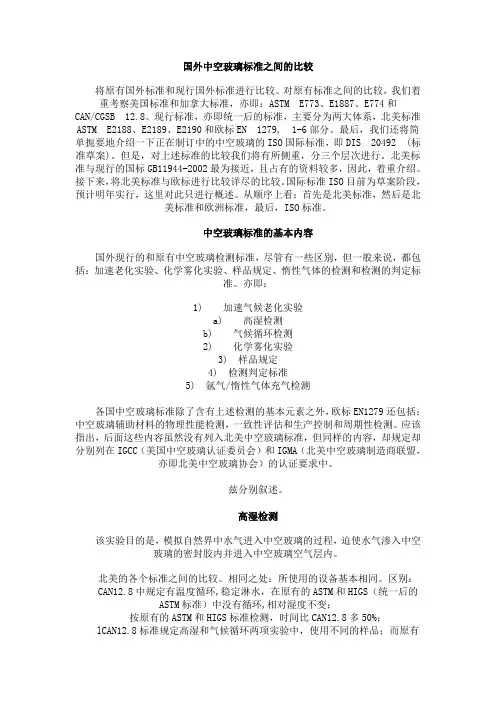

国外中空玻璃标准之间的比较将原有国外标准和现行国外标准进行比较。
对原有标准之间的比较，我们着重考察美国标准和加拿大标准，亦即：ASTM E773、E1887、E774和CAN/CGSB 12.8。
现行标准，亦即统一后的标准，主要分为两大体系，北美标准ASTM E2188、E2189、E2190和欧标EN 1279, 1-6部分。
最后，我们还将简单扼要地介绍一下正在制订中的中空玻璃的ISO国际标准，即DIS 20492 (标准草案)。
但是，对上述标准的比较我们将有所侧重，分三个层次进行。
北美标准与现行的国标GB11944-2002最为接近，且占有的资料较多，因此，着重介绍。
接下来，将北美标准与欧标进行比较详尽的比较。
国际标准ISO目前为草案阶段，预计明年实行，这里对此只进行概述。
从顺序上看：首先是北美标准，然后是北美标准和欧洲标准，最后，ISO标准。
中空玻璃标准的基本内容国外现行的和原有中空玻璃检测标准，尽管有一些区别，但一般来说，都包括：加速老化实验、化学雾化实验、样品规定、惰性气体的检测和检测的判定标准。
亦即：1) 加速气候老化实验a) 高湿检测b) 气候循环检测2) 化学雾化实验3) 样品规定4) 检测判定标准5) 氩气/惰性气体充气检测各国中空玻璃标准除了含有上述检测的基本元素之外，欧标EN1279还包括：中空玻璃辅助材料的物理性能检测，一致性评估和生产控制和周期性检测。
应该指出，后面这些内容虽然没有列入北美中空玻璃标准，但同样的内容，却规定却分别列在IGCC（美国中空玻璃认证委员会）和IGMA（北美中空玻璃制造商联盟，亦即北美中空玻璃协会）的认证要求中。
兹分别叙述。
高湿检测该实验目的是，模拟自然界中水气进入中空玻璃的过程，迫使水气渗入中空玻璃的密封胶内并进入中空玻璃空气层内。
北美的各个标准之间的比较。
相同之处：所使用的设备基本相同。
区别：CAN12.8中规定有温度循环,稳定淋水，在原有的ASTM和HIGS（统一后的ASTM标准）中没有循环,相对湿度不变；按原有的ASTM和HIGS标准检测，时间比CAN12.8多50%；lCAN12.8标准规定高湿和气候循环两项实验中，使用不同的样品；而原有的ASTM和统一后的ASTM标准中都规定使用同一样品。
BS EN 1096-2:2001建筑用玻璃—镀膜玻璃—第二部分：级别A、B和S镀膜的要求和试验方法1 BS EN 1096-2:2001目录前言 21 范围 22 标准引用 23 术语和定义 24 要求 35 样品和试验片 36 试验片的初始评估 47 试验的持续时间 58 试验方法 59 试验片的最终评估710 试验报告7 附录A（标准性）钢化或热增强镀膜玻璃的特殊程序9 附录B（标准性）抗浓缩试验10 附录C（标准性）抗酸试验11 附录D（标准性）中性盐喷射试验12 附录E（标准性）抗磨损试验13 附录F（标准性）证明镀膜等价的指标15 附录G（信息性）试验报告概要162 BS EN 1096-2:2001前言本欧洲标准由IBN秘书处，CEN/TC 129技术委员会，建筑用玻璃，制定。
本欧洲标准应有国家标准状况，由同一正文的发布或同认可，最新版为2001年7的国家标准至迟应于2001年7月前撤消。
本标准包括以下部分：—第一部分：定义和级别—第二部分：A、B和S镀膜的耐久性试验方法—第三部分：C和D镀膜的耐久性试验方法—第四部分：工厂生产控制和均匀度评估按CEN/CENELEC 国内规章，以下国家的国家标准组织均执行本欧洲标准：奥地利、比利时、捷克、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和英国。
1 范围本欧洲标准规定了建筑用的玻璃上膜层的有关人造天气侵蚀和磨损的要求和试验方法。
这些试验以通过模拟自然天气侵蚀条件及磨损而评估膜层的抵抗性能为目标。
本标准适用于用在通常占用的民用或化学房屋中玻璃应用的镀膜玻璃。
本欧洲标准适用于按EN 1096-1规定的级别A、B和S。
2 标准引用本欧洲标准通过标注日期的或未标注日期的引用结合来自其他出版物的规定。
这些标准引用在正文的合适地方引用并列示各出版物如下。
对于标注日期的引用，所有这些出版物的此后的修改或修订只有经修订或修改才应用于本欧洲标准。

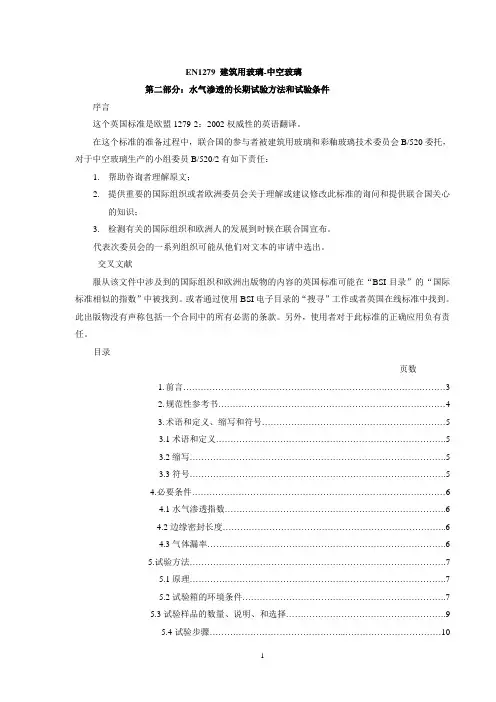

EN1279 建筑用玻璃-中空玻璃第二部分：水气渗透的长期试验方法和试验条件序言这个英国标准是欧盟1279-2：2002权威性的英语翻译。
在这个标准的准备过程中，联合国的参与者被建筑用玻璃和彩釉玻璃技术委员会B/520委托，对于中空玻璃生产的小组委员B/520/2有如下责任：1.帮助咨询者理解原文；2.提供重要的国际组织或者欧洲委员会关于理解或建议修改此标准的询问和提供联合国关心的知识；3.检测有关的国际组织和欧洲人的发展到时候在联合国宣布。
代表次委员会的一系列组织可能从他们对文本的审请中选出。
交叉文献服从该文件中涉及到的国际组织和欧洲出版物的内容的英国标准可能在“BSI目录”的“国际标准相似的指数”中被找到。
或者通过使用BSI电子目录的“搜寻”工作或者英国在线标准中找到。
此出版物没有声称包括一个合同中的所有必需的条款。
另外，使用者对于此标准的正确应用负有责任。
目录页数1.前言 (3)2.规范性参考书 (4)3.术语和定义、缩写和符号 (5)3.1术语和定义 (5)3.2缩写 (5)3.3符号 (5)4.必要条件 (6)4.1水气渗透指数 (6)4.2边缘密封长度 (6)4.3气体漏率 (6)5.试验方法 (7)5.1原理 (7)5.2试验箱的环境条件 (7)5.3试验样品的数量、说明、和选择 (9)5.4试验步骤 (10)6.测量的方法 (11)6.1露点的测量 (11)6.2水分含量的测量 (11)6.2.1概述 (11)6.2.2在容器中的干燥剂的水气含量 (11)6.2.3在有机间隔框里的干燥剂的水气含量 (12)6.2.4没有干燥剂剂的中空玻璃的水气含量 (12)7.试验报告 (14)附录A 露点测量的参考方法 (15)A.1概述 (15)A.2仪器和材料 (15)A.3步骤 (15)附录B 根据950℃干燥方法测量水气含量 (17)B.1适用性 (17)B.2仪器、材料和准备工作 (17)B.3最初和最后的水汽含量 (18)B.4标准的水气吸附体积 (20)附录C 根据Karl Fisher方法测量水气含量 (21)C.1适用性 (21)C.2仪器、材料和准备工作 (22)C.3最初和最后的水气含量 (22)C.4标准的水气吸附体积 (25)附录D 确定干燥剂的标准水气吸入体积 (27)D.1概述 (27)D.2专业资料 (27)D.3在容器中干燥剂通常被接受的数值 (28)D.4干燥剂的制造 (28)编撰者 (29)英文版本建筑用玻璃-中空玻璃-第二部分：水气渗透的长期试验方法和试验的必要条件CEN成员必须遵从CEN/CENELEC内部规则，此规则确定了给次欧洲标准与未做任何修改的国家标准同等地位的条件。
中空玻璃复试检测项目概述中空玻璃是由两片玻璃之间留有一定宽度的空气层而组成的，被广泛应用于建筑和汽车行业。
为了确保中空玻璃的质量和性能，进行复试检测非常重要。
本文将详细介绍中空玻璃复试检测项目的各个方面。
外观检验外观检验是中空玻璃复试检测的第一步。
主要包括以下几个方面的检查： 1. 玻璃表面是否有划痕、凹凸或污渍。
2. 边缘是否平整、一致，并且没有毛刺。
3. 玻璃之间的空气层是否均匀，没有气泡或杂质。
4. 玻璃是否有颜色差异或光泽度不一致的情况。
尺寸测量尺寸测量是中空玻璃复试检测的重要环节。
主要包括以下几个方面的测量： 1. 玻璃的厚度：使用厚度测量仪器对中空玻璃的两片玻璃的厚度进行测量，并确保其满足设计要求。
2. 中空层的宽度：使用专用的中空层宽度测量工具，对中空层的宽度进行测量，并确保其符合标准。
3. 外形尺寸：使用千分尺或三坐标测量仪器测量中空玻璃的外形尺寸，包括长度、宽度和直径等。
断桥铝复试中空玻璃中，断桥铝材质常用于边框的支撑和固定。
复试检测中，对断桥铝的质量和性能进行评估，主要包括以下几个方面： 1. 断桥铝的强度和刚度：使用万能材料试验机对断桥铝进行拉伸和弯曲试验，评估其抗拉强度、屈服强度和刚度等指标。
2. 断桥铝的耐腐蚀性：使用盐雾试验箱对断桥铝进行耐腐蚀试验，评估其抗腐蚀性能。
3. 断桥铝的表面处理：检查断桥铝的表面处理情况，包括阳极氧化、喷涂等。
确保表面处理符合要求。
气密性试验中空玻璃的气密性是影响其隔热和隔音性能的重要指标。
进行气密性试验时，需要按照标准要求，以一定的压力差对中空玻璃进行试验，主要包括以下几个方面： 1.压力差的设置：根据设计要求和标准规定，设置正确的压力差进行试验。
2. 气密性的检测：使用气密性检测仪器对中空玻璃进行检测，评估其气密性能。
3. 检测结果的判定：根据标准规定，对气密性试验结果进行判定，确定中空玻璃是否合格。
热工性能测试中空玻璃的热工性能直接关系到其隔热性能。

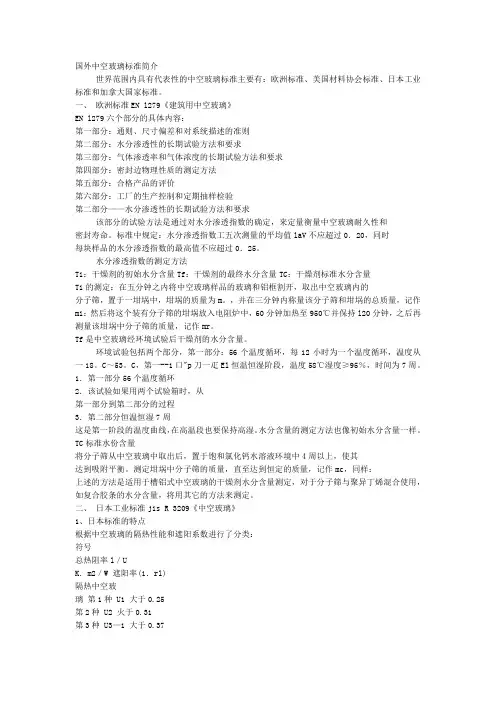

国外中空玻璃标准简介世界范围内具有代表性的中空玻璃标准主要有：欧洲标准、美国材料协会标准、日本工业标准和加拿大国家标准。
一、欧洲标准EN l279《建筑用中空玻璃》EN l279六个部分的具体内容：第一部分：通则、尺寸偏差和对系统描述的准则第二部分：水分渗透性的长期试验方法和要求第三部分：气体渗透率和气体浓度的长期试验方法和要求第四部分：密封边物理性质的测定方法第五部分：合格产品的评价第六部分：工厂的生产控制和定期抽样检验第二部分——水分渗透性的长期试验方法和要求该部分的试验方法是通过对水分渗透指数的确定，来定量衡量中空玻璃耐久性和密封寿命。
标准中规定：水分渗透指数工五次测量的平均值laV不应超过0．20，同时每块样品的水分渗透指数的最高值不应超过0．25。
水分渗透指数的测定方法Ti：干燥剂的初始水分含量Tf：干燥剂的最终水分含量TC：干燥剂标准水分含量Ti的测定：在五分钟之内将中空玻璃样品的玻璃和铝框割开，取出中空玻璃内的分子筛，置于一坩埚中，坩埚的质量为m。
，并在三分钟内称量该分子筛和坩埚的总质量，记作mi：然后将这个装有分子筛的坩埚放入电阻炉中，60分钟加热至950℃并保持l20分钟，之后再测量该坩埚中分子筛的质量，记作mr。
Tf是中空玻璃经环境试验后干燥剂的水分含量。
环境试验包括两个部分，第一部分：56个温度循环，每12小时为一个温度循环，温度从一18。
C～53。
C，第一--1口"p刀一疋El恒温恒湿阶段，温度58℃湿度≥95％，时间为7周。
1．第一部分56个温度循环2．该试验如果用两个试验箱时，从第一部分到第二部分的过程3．第二部分恒温恒湿7周这是第一阶段的温度曲线，在高温段也要保持高湿。
水分含量的测定方法也像初始水分含量一样。
TC标准水份含量将分子筛从中空玻璃中取出后，置于饱和氯化钙水溶液环境中4周以上，使其达到吸附平衡。
测定坩埚中分子筛的质量，直至达到恒定的质量，记作mc，同样：上述的方法是适用于槽铝式中空玻璃的干燥剂水分含量测定，对于分子筛与聚异丁烯混合使用，如复合胶条的水分含量，将用其它的方法来测定。

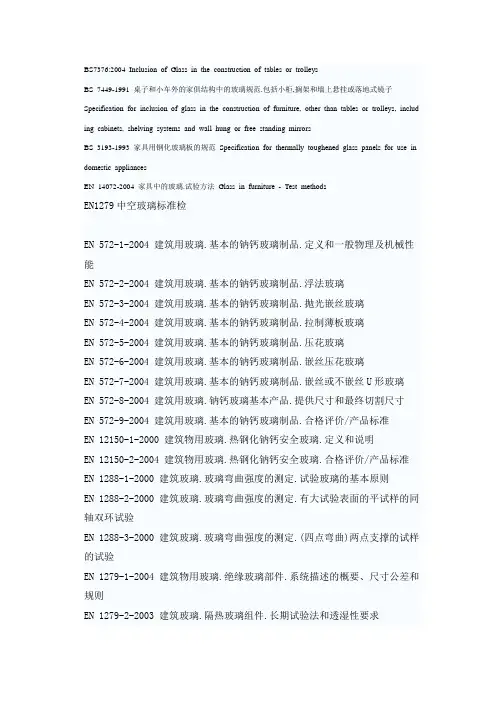

BS7376:2004 Inclusion of Glass in the construction of tables or trolleysBS 7449-1991 桌子和小车外的家俱结构中的玻璃规范.包括小柜,搁架和墙上悬挂或落地式镜子Specification for inclusion of glass in the construction of furniture, other than tables or trolleys, includ ing cabinets, shelving systems and wall hung or free standing mirrorsBS 3193-1993 家具用钢化玻璃板的规范Specification for thermally toughened glass panels for use in domestic appliancesEN 14072-2004 家具中的玻璃.试验方法Glass in furniture - Test methodsEN1279中空玻璃标准检EN 572-1-2004 建筑用玻璃.基本的钠钙玻璃制品.定义和一般物理及机械性能EN 572-2-2004 建筑用玻璃.基本的钠钙玻璃制品.浮法玻璃EN 572-3-2004 建筑用玻璃.基本的钠钙玻璃制品.抛光嵌丝玻璃EN 572-4-2004 建筑用玻璃.基本的钠钙玻璃制品.拉制薄板玻璃EN 572-5-2004 建筑用玻璃.基本的钠钙玻璃制品.压花玻璃EN 572-6-2004 建筑用玻璃.基本的钠钙玻璃制品.嵌丝压花玻璃EN 572-7-2004 建筑用玻璃.基本的钠钙玻璃制品.嵌丝或不嵌丝U形玻璃EN 572-8-2004 建筑用玻璃.钠钙玻璃基本产品.提供尺寸和最终切割尺寸EN 572-9-2004 建筑用玻璃.基本的钠钙玻璃制品.合格评价/产品标准EN 12150-1-2000 建筑物用玻璃.热钢化钠钙安全玻璃.定义和说明EN 12150-2-2004 建筑物用玻璃.热钢化钠钙安全玻璃.合格评价/产品标准EN 1288-1-2000 建筑玻璃.玻璃弯曲强度的测定.试验玻璃的基本原则EN 1288-2-2000 建筑玻璃.玻璃弯曲强度的测定.有大试验表面的平试样的同轴双环试验EN 1288-3-2000 建筑玻璃.玻璃弯曲强度的测定.(四点弯曲)两点支撑的试样的试验EN 1279-1-2004 建筑物用玻璃.绝缘玻璃部件.系统描述的概要、尺寸公差和规则EN 1279-2-2003 建筑玻璃.隔热玻璃组件.长期试验法和透湿性要求EN 1279-3-2003 建筑玻璃.绝缘玻璃组件.长期试验法以及漏气率和气体浓度公差的要求EN 1279-4-2002 建筑物用玻璃.隔热玻璃组件.封边密封件的物理属性的试验方法EN ISO 12543-1-1998 建筑玻璃.夹层玻璃和夹层安全玻璃.定义和零部件的描述EN ISO 12543-3-1998 建筑玻璃.夹层玻璃和夹层安全玻璃.夹层玻璃EN ISO 12543-4-1998 建筑玻璃.夹层玻璃和夹层安全玻璃.耐久性试验方法EN ISO 12543-5-1998 建筑玻璃.夹层玻璃和夹层安全玻璃.尺寸和板边精加工EN ISO 12543-6-1998 建筑玻璃.夹层玻璃和夹层安全玻璃.外观。
EN 1279prEN 1279-3：1995 第1 页建筑用玻璃—中空玻璃单元第3部分：充气中空玻璃单元的初始类型测试；气体泄漏速率1 范围1.1 总则本草案欧洲标准规定了充空气和其它气体的中空玻璃单元的特征和要求，该中空玻璃主要用于窗户，门，分隔，幕墙和屋顶。
根据相应试验方法的测量或计算机模型的计算机模拟，保证中空玻璃与健康，安全和节能有关的性能。
本文也提供了符合本EN产品的评价方法。
本草案欧洲标准还包括了一些对中空玻璃很重要的其它特征。
也包括标记环境。
本欧洲标准没有完全包括那些对边部没有紫外线保护的玻璃，例如结构密封玻璃系统。
对于这些情况，需遵循另外的标准。
为了给工厂足够的时间达到第2部分“充气中空玻璃单元初始型式测试”和第5部分“中空玻璃单元的认证测试”的要求，允许有一个过渡期，时间从现在到1998年底，对于已经存在的符合国际条例的产品，允许期投放本地市场。
过度期后，本标准的所有部分都必须应用。
本部分标准关系充气中空玻璃单元，本标准的目标是使单元获得足够的耐久性，并且重要的是确保在使用期限内，例如隔热和隔声等的性能没有明显的变化。
整个使用期内，气体输出/空气输入的平衡是很重要的，隔热和隔声可能会受到气体浓度的影响。
对1.2.2条中所列的气体，经验表明只要满足本标准的要求，结果肯定能达到。
1.2 适用1.2.1 一般性适用对于一般性适用，参考本标准第1部分，总则和尺寸公差，1.2条。
1.2.2 特殊性适用本部分标准的要求和测试方法直接适用于含有氩气（Ar）和/或六氟化硫（SF6）气体以及这些气体和空气的混合气体的中空玻璃单元。
对其它气体，它们的物理和化学性质，尤其是稳定性，和其它中空玻璃组成之间的作用，以及对隔热和隔声的影响，根据4.5条和附录A，这些都必须被指出。
由于度量的原因，密封性测试方法仅适用于每种气体体积组成超过15%的玻璃单元。
测量中空玻璃的密封性不是如此简单，不能期望每一个操作者都能够利用标准，而没有任何特殊知识，就能观察到正确的结果。
建筑用玻璃—中空玻璃单元第3部分：充气中空玻璃单元的初始类型测试；气体泄漏速率1 范围1.1 总则本草案欧洲标准规定了充空气和其它气体的中空玻璃单元的特征和要求，该中空玻璃主要用于窗户，门，分隔，幕墙和屋顶。
根据相应试验方法的测量或计算机模型的计算机模拟，保证中空玻璃与健康，安全和节能有关的性能。
本文也提供了符合本EN产品的评价方法。
本草案欧洲标准还包括了一些对中空玻璃很重要的其它特征。
也包括标记环境。
本欧洲标准没有完全包括那些对边部没有紫外线保护的玻璃，例如结构密封玻璃系统。
对于这些情况，需遵循另外的标准。
为了给工厂足够的时间达到第2部分“充气中空玻璃单元初始型式测试”和第5部分“中空玻璃单元的认证测试”的要求，允许有一个过渡期，时间从现在到1998年底，对于已经存在的符合国际条例的产品，允许期投放本地市场。
过度期后，本标准的所有部分都必须应用。
本部分标准关系充气中空玻璃单元，本标准的目标是使单元获得足够的耐久性，并且重要的是确保在使用期限内，例如隔热和隔声等的性能没有明显的变化。
整个使用期内，气体输出/空气输入的平衡是很重要的，隔热和隔声可能会受到气体浓度的影响。
对1.2.2条中所列的气体，经验表明只要满足本标准的要求，结果肯定能达到。
1.2 适用1.2.1 一般性适用对于一般性适用，参考本标准第1部分，总则和尺寸公差，1.2条。
1.2.2 特殊性适用本部分标准的要求和测试方法直接适用于含有氩气（Ar）和/或六氟化硫（SF6）气体以及这些气体和空气的混合气体的中空玻璃单元。
对其它气体，它们的物理和化学性质，尤其是稳定性，和其它中空玻璃组成之间的作用，以及对隔热和隔声的影响，根据4.5条和附录A，这些都必须被指出。
由于度量的原因，密封性测试方法仅适用于每种气体体积组成超过15%的玻璃单元。
测量中空玻璃的密封性不是如此简单，不能期望每一个操作者都能够利用标准，而没有任何特殊知识，就能观察到正确的结果。
中空玻璃复试检测项目一、引言中空玻璃作为一种重要的建筑材料，广泛应用于现代建筑中。
随着人们对建筑安全性和能源消耗的要求越来越高，中空玻璃的质量也越来越受到重视。
因此，对中空玻璃进行复试检测是非常必要的。
二、中空玻璃复试检测项目1. 外观检查外观检查是中空玻璃复试检测的第一步。
通过外观检查可以初步判断中空玻璃是否存在明显的缺陷，如气泡、裂纹、污渍等。
2. 尺寸测量尺寸测量是中空玻璃复试检测的重要环节之一。
通过尺寸测量可以确定中空玻璃的几何参数是否符合标准要求，如厚度、平整度、平行度等。
3. 气密性测试气密性测试是判断中空玻璃内部是否有漏气现象的方法。
在测试过程中，将充满氧气或氮气的容器连接到中空玻璃上，并将压力加到一定值后停止加压，然后观察一段时间内压力的变化情况，以判断中空玻璃是否漏气。
4. 抗风压测试抗风压测试是评估中空玻璃在强风作用下的承载能力的方法。
在测试过程中，将中空玻璃固定在试验台上，并通过增加风速来模拟不同强度的风，然后观察中空玻璃是否发生变形或破裂。
5. 热工性能测试热工性能测试是评估中空玻璃隔音、隔热等性能的方法。
在测试过程中，将中空玻璃放置在特定环境下，并对其进行加温或降温处理，然后测量其表面温度和内部温度差异，以判断其隔音、隔热性能是否达标。
6. 光学性能测试光学性能测试是评估中空玻璃透光率、反射率等性能的方法。
在测试过程中，使用特定仪器测量透光率、反射率、色散等参数，并与标准值进行比较，以判断其光学性能是否符合要求。
三、结论通过对以上几个方面的检测，可以全面了解中空玻璃的质量状况，并及时发现存在的问题，从而采取相应的措施进行修复或更换。
这对于确保建筑安全、提高能源利用效率具有重要意义。
建筑用玻璃ccc标准玻璃CCC标准玻璃制品是我们日常生活中经常使用的材料之一。
为了确保玻璃制品的质量和安全性，许多国家和地区都采用了不同的标准来规范玻璃制品的生产和应用。
本文将介绍玻璃CCC标准的相关内容。
CCC标准是指中国强制性产品认证制度（China Compulsory Certification），它是中国政府为保障国家安全、保护消费者权益而实行的一种强制性认证制度。
根据CCC标准，玻璃制品被确定为其中的一类产品，需要通过相应的检测和认证程序才能合法生产和销售。
玻璃CCC标准主要涉及以下几个方面：1. 产品范围：玻璃CCC标准适用于玻璃材料、玻璃制品及其组件和配件。
涵盖了玻璃瓶、玻璃容器、玻璃器皿、建筑玻璃、玻璃包装材料等各种不同类型的玻璃制品。
2. 安全性要求：玻璃制品在生产和使用过程中应符合一定的安全性要求，保证产品不会对人体或环境造成伤害。
例如，在建筑玻璃的制造过程中需要控制产品的强度和耐冲击性，确保在特定的力量作用下不会破裂。
3. 标识要求：玻璃制品需要进行合格认证并在产品上附上CCC标志，以示符合相关标准。
标志上必须有正确的认证编号、认证机构名称等信息，方便监管部门和消费者进行查验。
4. 检测和认证程序：根据CCC标准，玻璃制品的生产企业需要选择符合要求的认证机构进行检测和认证。
认证机构将对产品的材料、结构、性能等方面进行全面检测和评估，确保产品符合相关标准。
玻璃CCC标准的实施对于保障玻璃制品的质量和安全具有重要意义。
通过强制性认证制度，可以有效遏制不符合标准要求的低质量产品流入市场，保护消费者的合法权益。
同时，认证标志的使用也可以提高消费者对于产品质量和安全性的认知，促使企业加强产品设计和制造过程的管理，提升整个行业的水平。
总之，玻璃CCC标准规范了玻璃制品的生产和销售过程，确保了产品的质量和安全性。
通过认证制度的实施，玻璃制品行业得到了健康有序的发展，为消费者提供了更加可靠和安全的产品。
EN1279-2建筑用玻璃—中空玻璃第2部分透湿性长期测
试方法和要求
第1章总则
1.1范围
本部分适用于尺寸大于1500mm的室外中空玻璃，本标准不适用于室内用中空玻璃。
1.2定义
本部分下列名词具有专门的含义：
“室外”指在室外暴露，室外暴露的条件是受外部环境和室外条件的影响。
“透湿性长期测试”指在模拟室外暴露的条件下，通过通过热模拟设备（TSE）进行的热模拟测试以及将中空玻璃暴露在室外，测量它们的透湿性。
1.3符号
符号列表部分文本
TSE热模拟设备
2.测试仪器
2.1热模拟设备（TSE）
TSE包括一个温度控制器和一个模拟室外室内蒸汽环境的装置，它能模拟室外环境的温度，湿度和蒸汽压。
2.2天窗蒸气测量仪
天窗蒸气测量仪用于测量室外的湿度和蒸汽压。
3.测试程序
3.1TSE热模拟
TSE热模拟测试应按照本标准第7部分要求进行测试。
3.2室外暴露
室外暴露测试应按照本标准第8部分要求进行测试。
4.报告
报告应包括报告编号，测试编号，测试方法，测试批，测试条件，测试结果，测试日期和两种测试的结论。
5.结论
根据本部分的要求，中空玻璃的透湿性长期测试包括TSE热模拟测试和室外暴露测试。
6.质量保证。
英国标准：1279-3：2002 建筑玻璃-中空玻璃单元-第三部分：透气率和气体浓度的公差的长期测试方法和必要条件目录4前言5范围2 -5参考书目及标准3 -6条款、定义、符号4 -.................................8要求/必要条件4.1 -......................................8漏气率4.2 -...................8气体浓度公差4.3 - ..8露点和湿气透过率4.4 -......................8边缘密封强度4.5 - .....8除氩气、空气、六氟化硫之外气体的附加条件5 -...................................................8测试5.1 -..........................................8测试原理5.2 -..................................................8仪器5.2.1 -...................................8气候模拟装置5.2.2 -..9透气率测试箱5.2.3 -.................9气体分析仪器5.2.4 -..............................9气体取样装置5.3...............................................9测试样本5.3.1..........................9试样制备备5.3.2..............................10试样数量5.3.3 ........................10建筑及外观5.4...............................................10程序5.4.1.................10试样内部容量限度5.4.2...............................................10大气暴露5.4.3............................10测试透气率5.4.4..................................................11气体分析5.5.................................11评估6...............................11测试方法精确度7...............................................................11实验报告附件A 针对其他气体的标准要求 (13)A.1 气体与中空玻璃成分间交互作用的耐久性 (13)A.2........13隔热、隔音效果A.3.......14填充氪气实例评估附件B （非标准的）关于隔音隔热与人工老化和自然老化之间的关系 (15)附件C （非标准化的）气体色谱法决定透气率 (16)C.1..................................16测试原理C.2......................................................16仪器C.2.1.......................................................16整箱C.2.2......................................................18环形箱C.2.3.............................................19冷却阀C.2.4...........................19气体色谱法C.2.5.............................................19连接块C.2.6................................................................19溶剂C.2.7......................19气体的净化和运载C.2.8........................................20标准气体C.3.....................21测试样品的准备C.4............................................................21程序C.4.1.............................21仪器的连接C.4.2........................21安装试样C.4.3.................................21温度C.4.4....................................................21标准C.4.5.............21漏气率测试方法C.4.6............................................25间隔测试C.4.7.....................................................25结果.........................................................27参考书目前言本标准1279-3:2002由技术委员会编写"建筑玻璃".这个欧洲标准,有国家标准地位原文发表或背书于2003年5月与之冲突的国家标准应最迟在2003年5月废除. 这份文件是1279标准系列"建筑玻璃-中空玻璃单元"中的一部分,包含以下内容:第1部分:一般性, 容许尺寸误差和体系描述规则.第2部分: 水分渗透的长期试验方法和要求.第3部分: 漏气率和气体浓度误差的长期试验方法和要求.第4部分:测试边缘密封物理属性的方法.第5部分:整体评估.第6部分:工厂生产控制和定期测试.附件A是规范. 附件B和C是信息资料. 跟据内部规章、下列国家需执行欧洲国家标准:奥地利、比利时、捷克、丹麦,芬兰,法国,德国,希腊,冰岛,爱尔兰,意大利,卢森堡,马耳他,荷兰,挪威,葡萄牙,西班牙,瑞典, 瑞士和英国.一、范围本欧洲标准是中空玻璃标准,定义了中空玻璃单位并确保有合适的方法检验中空玻璃是否符合这一标准:-节约能源，因为U值和太阳因素均发生不明显变化;-健康环保，因为噪音减少，显示无明显变化;-保障安全，因为机械阻力无明显变化.它涵盖更多的贸易重要性. 标识条件包含其中.中空玻璃主要用途为安装有抗紫外线辐射防护要求的门窗、幕墙、屋顶和隔板.注意在某些情况下是无法防止紫外线辐射边缘的如结构密封胶玻璃系统,欧洲技术规格也应当遵循. 见参考书目[2]、[3].标准的这部分,与其他部分密切相关,与世界其他地区的标准,包括:-漏气率测验;-气体浓度公差; 作为一种测试方法,核实产品是否符合其系统描述与中空玻璃单元相关方面的定义.二、标准参考书目本欧洲标准符合标注日期或未标注日期的参考书目或其他出版物. 这些规范在适当的地方参考引用的文本在后面列出. 对标注日期的标准，后来修改或修订任何地方都要与本欧洲标准的修订和修改一致. 对于未标注日期的/无限制日期的日期的参考标准,应参照其最新版。
建筑用玻璃—中空玻璃第2部分：透湿性长期测试方法和要求前言本欧洲标准由CEN/TC 129“建筑用玻璃”技术委员会编写，IBN主持秘书处工作。
1992年11月，本部分标准获准进行CEN/CENELEC调查，1995年末至1996年初调查意见被考虑。
同时考虑到Karl fischer测量方法和从各种渠道，如CEN/CS和欧洲委员会，所获得的信息，标准委员会决定对本部分标准提请第二次CEN/CENELEC调查。
1997年和1999年初期间，第二次调查的意见被审查，同时CEN/TC最后一次投票通过同意制订文件。
标准所述试验是中空玻璃的型式试验。
本部分标准不是独立的，它是一个标准的一部分：prEN 1279-1：建筑用玻璃—中空玻璃—第1部分：总则、尺寸公差和系统描述规则。
prEN 1279-2：建筑用玻璃—中空玻璃—第2部分：透湿性长期测试方法和要求。
prEN 1279-3：建筑用玻璃—中空玻璃—第3部分：气体泄漏速率和浓度偏差的长期测试方法和要求。
prEN 1279-4：建筑用玻璃—中空玻璃—第4部分：边部密封物理性质的测试方法。
prEN 1279-5：建筑用玻璃—中空玻璃—第5部分：合格评定。
prEN 1279-6：建筑用玻璃—中空玻璃—第6部分：工厂产品控制和周期测试。
1 范围本草案标准是中空玻璃产品标准，对中空玻璃作了定义，并通过一定的手段对中空玻璃使用期间的一些性能进行充分的评价，评价方法符合本标准规定：—节能，U-值和遮阳系数没有显著变化。
—维护健康，隔声和透光性能没有显著变化。
—安全，力学性能没有显著变化。
本标准还规定了一些对成品很重要的特性要求，包括标记要求。
对用于报警或加热目的的带电线和连接线路的玻璃制品，本标准仅规定了电线的接地电压：交流电小于50伏和直流电小于75伏。
中空玻璃主要用于建筑物上，例如用作窗户、门、幕墙、屋顶和隔断等，这些地方玻璃边部可受到保护，以防紫外线直接照射。
注1：对于不能保护边部免受紫外线直接照射的地方，比如结构密封剂玻璃窗，需遵从另外的欧洲技术规定。
注2：对仅用作艺术的玻璃，本标准不作要求。
本部分标准与其它部分标准是紧密连在一起的，本标准规定的是透湿性能，它是作为一种手段，来检验制造的产品是否符合系统描述，该描述与中空玻璃定义的相关种类一致。
2 参考资料本欧洲标准综合了注明日期的或未注明日期的参考文献，以及来自其它发表物的条款。
这些参考资料在文中适当的地方都有引用，资料名称列举如下。
对于注明日期的文献，仅当其补充和修订被收编时，任何补充和修订都适用于本标准。
对于未注明日期的文献，其公开出版的最新版本适用于本标准。
prEN 1279—1 建筑用玻璃—中空玻璃—第1部分：总则、尺寸公差和系统描述规则。
prEN 1279—3 建筑用玻璃—中空玻璃—第3部分：气体泄漏速率和浓度偏差的长期测试方法和要求。
prEN 1279—4 建筑用玻璃—中空玻璃—第4部分：边部密封物理性质测试方法。
prEN 1279—6 建筑用玻璃—中空玻璃—第6部分：工厂产品控制和周期测试。
EN 572—1 建筑用玻璃—硅酸盐玻璃产品—第1部分：物理和机械性能定义和总则。
EN 572—2 建筑用玻璃—硅酸盐玻璃产品—第2部分：浮法玻璃。
ISO 760 水分测定—Karl Fischer方法（方法概述）。
3 定义、简称和符号3.1 定义本标准沿用prEN 1279—1中的定义和下列定义。
3.1.1 标准实验室条件（23±2）℃的环境温度和（50±5）%的相对湿度。
3.1.2 标准吸湿量在指定的环境条件下，干燥剂材料吸水量。
3.1.3 极限环境条件环境温度10℃，露点温度-5℃，相对湿度32.8%。
3.1.4 透湿指数经历标准老化环境后，干燥能力损失量。
3.1.5 精度在可靠程度大于99%时，试验的精确度。
3.2 简称r.h.：相对湿度3.3 符号I 透湿指数（用小数或百分数表示）I av五个以上透湿指数I测量值的平均值m0空的、干净的、干的容器重量m C加上干燥剂和从32％相对湿度的空气中吸收的水重量后，容器的重量m f加上干燥剂和初始吸收的水和在气候仓中吸收的水后，容器的重量m i加上干燥剂和初始吸收的水后，容器的重量m r加上干燥剂和在指定相对湿度的空气中平衡后吸收水重，容器的重量M m与非干燥剂材料混合的混合物中干燥剂重量M t为了测试需要，在与非干燥剂材料混合的混合物中，用同样体积的干燥剂代替非干燥剂时，干燥剂的总重R 干燥剂重量M m和M t的比值T c干燥剂的标准吸湿量T c,av两个以上干燥剂标准吸湿量T c的平均值T f干燥剂最终含水量T f,u未修正的干燥剂最终含水量T i干燥剂初始含水量T i,av四个以上干燥剂初始含水量T i的平均值T i,u未修正的干燥剂初始含水量Θ试验仓中测试样片的温度Θc常温气氛下，试验仓里中央测试样片的温度Θh高温高湿循环期间，试验仓里中央测试样片的高温温度Θl高温高湿循环期间，试验仓里中央测试样片的低温温度Θs高低温循环交替时，试验仓里中央测试样片的温度4 要求4.1 透湿指数只有在经济合理的使用期限内，中空玻璃才能发挥作用。
因此，当测试样片经受了本标准所述气候试验后，必须检验下列指标。
五片以上样片的平均透湿指数I av不得超过0.20。
虽然玻璃碎裂不等于试验失败，但平均透湿指数I av必须是五片以上样片的的平均值，多余的样片用来替代碎裂的样片。
中空玻璃单元的最高透湿指数I值不得超过0.25。
4.2 边部密封强度边部密封强度的要求参考prEN 1279—4。
4.3 气体泄漏速率如果玻璃系统描述中有充气中空玻璃单元，对气体泄漏速率的测试和要求参考prEN 1279—3。
5 试验方法5.1 原理将一套中空玻璃样片暴露于气候试验环境中，测试初始和最终露点以及初始和最终含水量，并计算透湿指数。
5.2 试验仓中气候条件高湿/温度试验程序包括两个阶段。
第一阶段的气候条件由56个从-18℃到+53℃、时间为12小时的温度循环组成，接下来是第二阶段，是在+58℃恒温7周。
高湿条件如描述。
温度、湿度和时间、以及偏差的详细规定如图1和图2所示。
图释：1= 56个12h的循环（4周）2=2h到4h的间隔，当用两个仓时，将样片从第一个仓移到第二个仓所需的时间。
3=（1176±4）h（7周）恒温、相对湿度≥95%。
允许样片上有凝结水。
图1 试验仓中气候条件概述。
Θ是位于中央的样片玻璃温度。
温度循环始于冷却段。
图释：1=温度循环期间相对湿度。
相对湿度最大值≥95%。
循环在冷却段时，终止高湿，允许样片上偶尔出现凝结水。
时间间隔：t1=5h，t2=1h，t3=5h，t4=1h，t5=总循环时间12h时间间隔偏差：小于1min。
循环期间位于中央的样片温度：—Θh=（53.0±1.0）℃（高温温度）—Θl=（-18.0±1.0）℃（低温温度）—Θs=（14±2）℃/h（斜率）图2 循环阶段温度/时间和湿度/时间关系注：试验程序的两个阶段可以在同一个试样仓中进行，也可以在两个不同的试验仓中进行。
如果用两个不同的试验仓，允许在4小时内将样片从一个仓移到另一个仓中。
图1和图2中所示的温度和温度偏差是指位于试验仓中央的玻璃单元的温度。
中央样片的温度应该连续记录，同样，仓中最合适位置的相对湿度和空气温度也应该连续记录。
任何温度和相对湿度的偏差都要在测试报告中注明。
试验仓中其它样片的玻璃温度为：—循环期间：∙高温温度Θ=（Θc±1.0）℃∙低温温度Θ=（Θl±2.0）℃∙斜率Θ=（Θs±2.0）℃/h—恒温期间：Θ=（Θc±0.5）℃为了最大程度使整个试验仓的气候条件一致，垂直放置的样片间距离不得少于15mm。
5.3 测试样片数量、种类和挑选一套中空玻璃测试样片由15片中空玻璃组成。
样片必须能代表系统种类（见prEN 1279—1），由两片符合EN 572-1和EN 572-2的4mm白玻组成。
长度为（502±2）mm，宽度为（352±2）mm，间隔是12mm，如果不能生产，间隔尽可能接近12mm。
空腔内最好充空气，也可充其它气体。
边部和角的详细结构必须与供应给市场的玻璃边部和角一致。
如果玻璃系统描述中有弯中空玻璃，其弯曲半径等于或小于1米，样片必须按照prEN 1279—1所述方法进行弯曲。
如果所用干燥剂是与非干燥剂材料的混合物，含有不能耐1000℃温度的非干燥剂材料，用Karl Fischer 方法测量含水量（须先确认该方法可用），或用同样体积的干燥剂代替非干燥剂材料。
如果所用干燥剂是与非干燥剂材料的混合物，含有不能耐220℃温度的非干燥剂材料，用同样体积的干燥剂代替非干燥剂材料。
15片试样验收后，在标准实验室条件下至少放置2周。
根据6.1的方法测量样片的初始露点温度，初始露点温度必须在规定的最高露点温度±10K的范围内，或来自制造商产品信息说明。
露点温度低于-60℃时记为-60℃。
按露点值将样片分级，露点最高的编号为1，露点最低的编号为15，露点低于-60℃的随意编号。
按表1分配指定样片用途。
表1 气候试验中中空玻璃单元的分配5.4 试验程序开始试验时，先根据6.2的方法测量4片选好样片干燥剂的初始含水量（T i）。
然后按照5.2将5片选好样片放入气候环境中。
对不含干燥剂的样片，按照6.1的方法测量其初始露点温度。
根据此露点温度，按照6.2.3的方法确定T i的当量值。
注1：从节省时间和测试费用角度考虑，制造商或代理商可以自行决定是从一开始就将多余的样片放入气候环境中，还是仅当试验中有玻璃碎裂时才放多余的样片。
注2：为了能确定定期透湿性试验的要求，建议按本试验程序做平行试验，按照prEN 1279—6的方法进行定期透湿性试验。
气候试验完毕，样片在标准实验室条件下至少存放2周。
按照6.2的方法测量5片样片中干燥剂最终含水量（T f ）。
如果样片中干燥剂的含量与产品不同，最终含水量必须用一个系数进行修正。
试样中干燥剂量实际产品干燥剂量Q Q k =（1）这里Q 是干燥剂的重量或体积。
注3：如果由于技术原因，测试样片中干燥剂的数量不能代表产品，可以用不同与产品的干燥剂量进行测试，但为了获得真实的I 值，测试结果必须进行修正。
对不含干燥剂的样片，按照6.1的方法测量样片最终露点温度，然后根据此露点温度，按照6.2.4的方法确定T f 的当量值。
根据附录D 确定标准吸湿量（T c ）。
必要时，可按6.2的方法测量舍弃样片中干燥剂的标准吸湿量。
如果样片不含干燥剂，可根据6.2.4确定T c 。
用下面公式计算干燥剂平均初始含水量：∑==41,,4n n i av i T T (2)用下面公式计算干燥剂标准吸湿量：∑==21,,2n nc avc T T (3)对5个进行气候试验的样片，用下面公式计算每个样片的透湿指数，结果用小数或百分数表示：avi av c av i f T T T T I ,,,--=或者%100,,,avi av c av i f T T T T I--=(4)用下面公式计算平均透湿指数：∑==515n navI I (5)中空玻璃制造商应该明白只有成功测试的结果才能保证试验的精确度。
