工程力学第七章剪切和挤压的实用计算

剪切和挤压的实用计算剪切和挤压是物理学中涉及材料力学行为的重要概念，广泛应用于工程设计、建筑结构、材料研究等领域。

在实际计算过程中，我们常常需要计算材料的剪切和挤压行为，以便更好地理解和预测材料在受力情况下的行为。

本文将介绍剪切和挤压的基本概念，并给出一些实用计算方法。

1.剪切：剪切是指在两个相对运动的平行平面之间的相对滑动，它是由垂直于平行平面的力引起的。

剪切力是使剪切发生的原因，剪切应力是由剪切力引起的应力。

剪切应力的计算公式为：τ=F/A其中，τ是剪切应力，F是作用在平行面上的剪切力，A是剪切应力作用的面积。

剪切应变的计算公式为：γ=Δx/h其中，γ是剪切应变，Δx是平行面滑动的位移，h是剪切应变的高度。

2.挤压：挤压是指在一个封闭容器中向内施加的力，使材料在容器内受到压缩。

挤压力是导致挤压发生的原因，挤压应力是由挤压力引起的应力。

挤压应力的计算公式为：σ=F/A其中，σ是挤压应力，F是作用在挤压面上的挤压力，A是挤压应力作用的面积。

挤压应变的计算公式为：ε=ΔL/L其中，ε是挤压应变，ΔL是受挤压材料的长度变化，L是原始长度。

3.实用计算：在实际计算中，我们往往需要确定材料的剪切和挤压强度，以及材料的最大变形能力。

剪切强度的计算方法：根据材料的剪切应力，选择适当的试验方法来测量剪切强度。

常用的试验方法有剪切强度试验和拉伸试验。

挤压强度的计算方法：根据材料的挤压应力，选择适当的试验方法来测量挤压强度。

常用的试验方法有挤压试验和压缩试验。

变形能力的计算方法：根据材料的剪切应变和挤压应变，通过试验测量材料的最大变形能力。

常用的试验方法有拉伸试验、压缩试验和剪切试验。

在计算过程中，需要考虑材料的应变硬化和弹塑性行为，并结合材料力学理论进行计算。

总结：剪切和挤压的实用计算是工程设计和材料研究中的重要环节。

通过计算剪切应力、剪切应变、挤压应力和挤压应变，可以更好地了解材料在受力情况下的行为，并为工程设计和材料选择提供依据。

第3章剪切和挤压的实用计算3.1剪切的概念在工程实际中，经常遇到剪切问题。

剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用（图3-1a），构件的变形主要表现为沿着与外力作用线平行的剪切面（m - n面）发生相对错动（图3-1b）。

F,Hi |图3-1工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。

构件剪切面上的内力可用截面法求得。

将构件沿剪切面m—n假想地截开，保留一部分考虑其平衡。

例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力F Q （图3-1c）的作用。

F Q称为剪力，根据平衡方程7丫=0，可求得F Q二F。

剪切破坏时，构件将沿剪切面（如图3-la所示的m-n面）被剪断。

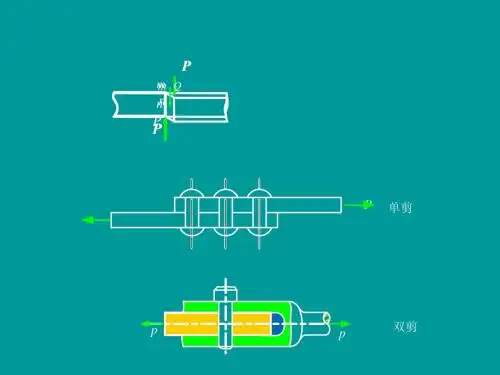

只有一个剪切面的情况，称为单剪切。

图3-1a所示情况即为单剪切。

受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。

在图3-1中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。

实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。

工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。

3.2剪切和挤压的强度计算3.2.1剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。

图3-2a为一种剪切试验装置的简图，试件的受力情况如图3-2b所示，这是模拟某种销钉联接的工作情形。

当载荷F增大至破坏载荷F b时，试件在剪切面m-m及n-n处被剪断。

这种具有两个剪切面的情况，称为双剪切。

由图3-2c可求得剪切面上的剪力为F Q2-64 -图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。

在这种计算方法中，假设应力在剪切面内是均匀分布的。

《工程力学》剪切与挤压的实用计算剪切和挤压是工程力学中两个非常重要的概念。

在工程实践中，往往需要对结构承受的剪切和挤压力进行计算，并通过计算结果来评估结构的稳定性和安全性。

本文将分别介绍剪切和挤压的概念和公式，并通过实例说明如何进行实用计算。

剪切是指力在结构内部沿着切面作用，导致结构内部产生剪应力和剪应变。

剪应力是垂直于切面方向的力与切面面积之比。

在工程实践中，常见的剪切力作用包括轴向力、剪力和扭矩。

对于轴向力和剪力，其剪应力可以通过下式计算：τ=F/A其中，τ为剪应力，F为作用力的大小，A为剪切面积。

对于扭矩作用，其剪应力的计算则需要考虑到截面形状和应力分布的不均匀性。

常见的情况是圆形截面的轴向受拉时的剪应力分布。

在这种情况下，剪应力的最大值出现在截面外圆周，可以通过下式进行计算：τ=T*r/I其中，τ为剪应力，T为扭矩的大小，r为截面距离外圆周的距离，I为截面的惯性矩。

挤压是指力在结构内部沿着压力方向作用，导致结构内部产生压应力和压应变。

挤压力作用常见于柱子或支撑结构的承重部分。

在计算挤压力时，首先需要确定结构的截面形状和尺寸。

然后可以通过下式计算挤压应力：σ=F/A其中，σ为挤压应力，F为挤压力的大小，A为截面积。

在实际工程中，剪切和挤压的计算往往需要考虑到结构的复杂性和非线性等因素。

此时，可以通过使用数值计算方法或专业软件进行计算，来得到更准确的结果。

此外，还需要根据结构的特点和工程要求，对计算结果进行适当的修正和调整。

举个例子来说明剪切和挤压的实用计算。

假设有一根圆柱形的支撑柱，柱子的直径为10cm，高度为2m。

假设柱子受到的挤压力为5000N。

1.根据柱子的直径计算出柱子的截面积：A = π * r^2 = π * (5cm)^2 = 78.54cm^22.将挤压力代入公式，计算出挤压应力：σ = F / A = 5000N / 78.54cm^2 = 63.73N/cm^2通过这个例子可以看出，挤压力的计算相对简单，只需要确定结构的截面形状和尺寸，并代入公式即可。

工程力学第七章剪切和挤压的实用计算工程力学是机械工程的基础课程，主要研究物体的运动和力学行为。

第七章剪切和挤压的实用计算是工程力学的重要内容之一，本文将从两个方面进行介绍。

剪切是指物体内部出现相对滑移的载荷形式，主要会产生两个力：剪切力和剪切应力。

剪切力是作用在物体两个部分之间的力，剪切应力则是作用在物体内部一个部分上的应力。

进行剪切计算时，需要关注以下几个重要参数：1.剪切力的计算剪切力的大小可以根据物体的切面积和剪切应力来计算。

剪切力的计算公式为：F=A×τ其中，F表示剪切力，A表示切面积，τ表示剪切应力。

2.进行剪切应力计算时需要考虑剪切应变的计算剪切应变是指物体的形状在剪切载荷下发生的变化量。

剪切时，物体的变形会引起剪切应变。

剪切应变的计算公式为：γ = tanθ其中，γ表示剪切应变，θ表示剪切角度。

3.剪切弹性模量的计算剪切弹性模量是衡量物体在受到剪切应力时的弹性性质的参数。

剪切弹性模量的计算公式为：G=τ/γ其中，G表示剪切弹性模量，τ表示剪切应力，γ表示剪切应变。

挤压是指主应力状态下物体受到外部力导致体积减小的载荷形式。

挤压计算时需要关注以下几个重要参数：1.应力和应变的计算挤压会导致应力和应变的产生，需要通过计算来得到其数值。

挤压应力和应变的计算公式分别为：σ=F/Aε=δ/L其中，σ表示应力，F表示挤压力，A表示挤压柱截面积，ε表示应变，δ表示挤压变形，L表示挤压柱原始长度。

2.挤压强度的计算挤压强度是指物体在受到挤压载荷时最大承受能力的强度。

挤压强度的计算公式为：P=σ×A其中，P表示挤压强度，σ表示应力，A表示挤压柱截面积。

综上所述，工程力学第七章剪切和挤压的实用计算是工程力学中的重要内容。

通过对剪切和挤压力、应力和应变以及弹性模量和挤压强度的计算，可以更好地理解和应用工程力学的相关知识，帮助解决实际工程问题。

剪切和挤压实用计算剪切和挤压是材料力学中常见的载荷形式，广泛应用于工程实践中。

剪切是指在材料中施加垂直于表面的切力，而挤压是指在材料中施加平行于表面的压力。

在工程设计和材料选择过程中，必须对剪切和挤压的载荷进行合理的计算，以确保结构和材料的安全性和可靠性。

本文将介绍剪切和挤压的实用计算方法，并提供一些实际应用案例，以帮助读者更好地理解和应用这些计算方法。

一、剪切的实用计算1.剪切力的计算剪切力是指作用在材料上的垂直于断面的力，可通过以下公式进行计算：剪切力=剪切应力×断面积其中，剪切应力是材料上的剪切应力，可以通过以下公式进行计算：剪切应力=剪切力/断面积2.剪切应力的计算剪切应力是剪切力对应的应力，即单位面积上的剪切力。

对于不同的材料，剪切应力的计算方法略有不同。

对于均匀材料，可以使用以下公式计算剪切应力：剪切应力=剪切力/断面积对于层合材料，由于材料的不同层之间可能存在剪切位移，剪切应力的计算较为复杂。

通常使用剪切力与剪切位移之间的关系来计算剪切应力。

3.剪切应变的计算剪切应变是指材料在受到剪切应力作用时产生的变形。

剪切应变的计算可以使用以下公式：剪切应变=切变角/材料长度其中，切变角可以通过材料变形前后标记点的位移计算得到。

二、挤压的实用计算1.挤压压力的计算挤压压力是指作用在材料上的平行于表面的压力，可以通过以下公式进行计算：挤压压力=挤压应力×断面积其中，挤压应力是指单位面积上的挤压力，可以通过以下公式进行计算：挤压应力=挤压压力/断面积2.挤压应力的计算挤压应力是指挤压压力对应的应力，即单位面积上的挤压力。

对于不同的材料，挤压应力的计算方法略有不同。

对于均匀材料，可以使用以下公式计算挤压应力：挤压应力=挤压压力/断面积对于复杂的材料结构，可以将材料分解为多个小单元，分别计算其挤压应力，再根据应力平衡原理计算整个结构的挤压应力。

3.挤压应变的计算挤压应变是指材料在受到挤压应力作用时产生的变形。
