2019届高三二轮复习：运动学图像、追及相遇的应用题型归纳

专题强化一运动学图象追及相遇问题专题解读 1.本专题是匀变速直线运动规律和运动学图象的综合应用，为高考必考内容，多以选择题形式命题.2.学好本专题，可以提高同学们通过画运动情景示意图和v－t图象分析和解决运动学问题的能力.3.用到的知识有：x－t图象和v－t图象的理解，匀变速直线运动的规律，临界条件的确定，极值思想等数学方法.一、运动学图象1.直线运动的x－t图象(1)图象的物理意义反映了做直线运动的物体的位移随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率大小表示物体速度的大小②图线上某点切线的斜率正负表示物体速度的方向.(3)交点两图线交点，表示两物体相遇.2.直线运动的v－t图象(1)图象的物理意义反映了做直线运动的物体的速度随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率大小表示物体加速度的大小.②图线上某点切线的斜率正负表示加速度的方向.(3)两种特殊的v－t图象①匀速直线运动的v－t图象是与横轴平行的直线.②匀变速直线运动的v－t图象是一条倾斜的直线.(4)图象与时间轴围成的面积的意义(如图1)图1①图象与时间轴围成的面积表示位移.②若此面积在时间轴的上方，表示这段时间内的位移方向为正；若此面积在时间轴的下方，表示这段时间内的位移方向为负.(5)交点两图线交点表示此时两物体速度相同.自测1甲、乙两物体从同一点出发且在同一条直线上运动，它们的位移—时间(x－t)图象如图2所示，由图象可以看出在0～4 s内()图2A.甲、乙两物体始终同向运动B.第4 s末时，甲、乙两物体间的距离最大C.甲的平均速度等于乙的平均速度D.乙物体一直做匀加速直线运动答案 C解析由题图可知在0～2 s内，甲、乙同向运动，在2～4 s内两者反向运动，选项A错误；第4 s末两物体相遇，两物体间的距离不是最大，选项B错误；由题图知在0～4 s内，甲、乙的位移都是2 m，故平均速度相等，选项C正确；根据图线斜率的绝对值等于速度的大小，可知乙物体一直做匀速直线运动，选项D错误.自测2如图3所示，为某物体做直线运动的v－t图象，由此可知()图3A.前1 s物体的位移大小为1 mB.前2 s末物体的瞬时速度大小为2 m/sC.前3 s内物体的加速度大小为3 m/sD.前3 s物体做匀变速直线运动答案 A解析在v－t图象中，相应图线与时间轴所围的面积表示位移，由题图知，前1 s内物体的位移大小x ＝12×1×2 m ＝1 m ，选项A 正确；在1～3 s 内由题图得，物体的加速度a ＝Δv Δt ＝0－2 m/s3 s －1 s＝－1 m/s ，第2 s 末物体的瞬时速度v ＝v 0＋at ＝2 m/s －1 m/s 2×1 s ＝1 m/s ，选项B 、C 错误；第1 s 内物体做匀加速直线运动，1～3 s 内物体做匀减速直线运动，选项D 错误. 二、追及与相遇问题 1.概述当两个物体在同一条直线上运动时，由于两物体的运动情况不同，所以两物体之间的距离会不断发生变化，就会涉及追及、相遇或避免碰撞等问题. 2.两类情况(1)若后者能追上前者，则追上时，两者处于同一位置，后者的速度一定不小于前者的速度. (2)若后者追不上前者，则当后者的速度与前者的速度相等时，两者相距最近. 3.相遇问题的常见情况(1)同向运动的两物体追及并相遇：两物体位移大小之差等于开始时两物体间的距离. (2)相向运动的两物体相遇：各自发生的位移大小之和等于开始时两物体间的距离.自测3 平直公路上的甲车以10 m /s 的速度做匀速直线运动，乙车静止在路面上，当甲车经过乙车旁边时，乙车立即以大小为1 m/s 2的加速度沿相同方向做匀加速运动，从乙车加速开始计时，则( )A.乙车追上甲车所用的时间为10 sB.乙车追上甲车所用的时间为20 sC.乙追上甲时，乙的速度是15 m/sD.乙追上甲时，乙的速度是10 m/s 答案 B解析 设乙车追上甲车所用的时间为t ，则有v 甲t ＝12at 2，解得t ＝20 s ，选项A 错误，B 正确；由v ＝at 得，乙车追上甲车时，乙车速度v 乙＝20 m/s ，选项C 、D 错误.命题点一 运动学图象的理解和应用1.x －t 图象与v －t 图象的比较x －t 图象v －t 图象图象举例意义倾斜直线表示匀速直线运动；曲线表示变速直线运动倾斜直线表示匀变速直线运动；曲线表示变加速直线运动特别处两条图线的交点表示相遇图线与时间轴所围面积表示位移运动情况甲做匀速直线运动，乙做速度逐渐减小的直线运动丙做匀加速直线运动，丁做加速度逐渐减小的变加速直线运动位移0～t1时间内甲、乙位移相等0～t2时间内丁的位移大于丙的位移平均速度0～t1时间内甲、乙平均速度相等0～t2时间内丁的平均速度大于丙的平均速度2.三点说明(1)x－t图象与v－t图象都只能描述直线运动，且均不表示物体运动的轨迹；(2)分析图象要充分利用图象与其所对应的物理量的函数关系；(3)识图方法：一轴、二线、三斜率、四面积、五截距、六交点.例1(多选)如图4，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位移—时间(x－t)图线，由图可知()图4A.在时刻t1，a车追上b车B.在时刻t2，a、b两车运动方向相反C.在t1到t2这段时间内，b车的速率先减少后增加D.在t1到t2这段时间内，b车的速率一直比a车的大答案BC解析由题图可知，t1时刻，b车追上a车，故A错误；x－t图象的斜率表示速度，由于t2时刻a、b两图象的斜率一正、一负，故两车运动方向相反，B正确；由b图线的斜率的变化可以看出t1到t2这段时间b车的速率先减少后反向增加，C正确；如图所示，在t3时刻b图线的斜率与a图线的相等，此时两车的速率相等，故D错误.例2 (2014·新课标全国Ⅱ·14)甲、乙两汽车在一平直公路上同向行驶.在t ＝0到t ＝t 1的时间内，它们的v —t 图象如图5所示.在这段时间内( )图5A.汽车甲的平均速度比乙的大B.汽车乙的平均速度等于v 1＋v 22C.甲、乙两汽车的位移相同D.汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大 答案 A解析 根据v —t 图象中图线与时间轴所围的面积表示位移，可以看出汽车甲的位移x 甲大于汽车乙的位移x 乙，选项C 错误；根据v ＝xt 得，汽车甲的平均速度v 甲大于汽车乙的平均速度v 乙，选项A 正确；汽车乙的位移x 乙小于初速度为v 2、末速度为v 1的匀减速直线运动的位移x ，即汽车乙的平均速度小于v 1＋v 22，选项B 错误；根据v —t 图象的斜率反映了加速度的大小，因此汽车甲、乙的加速度大小都逐渐减小，选项D 错误.变式1 甲、乙两车在同一条直道上行驶，它们运动的位移x 随时间t 变化的关系图象如图6所示.已知乙车做匀变速直线运动，其图线与t 轴相切于10 s 处.则下列说法正确的是( )图6A.甲车的初速度为零B.乙车的初位置在x 0＝60 m 处C.乙车的加速度大小为1.6 m/s 2D.5 s 时两车相遇，此时甲车速度较大 答案 C解析 由题图可知甲车做匀速直线运动，速度v 甲＝Δx Δt ＝205 m/s ＝4 m/s.故A 错；由题图可知乙车做匀减速直线运动，可看做是反方向的匀加速直线运动，则有x ＝12at 2.由题图可知，当其反向运动5 s 时，位移为20 m.则有20＝12a ·52，得加速度大小a ＝1.6 m/s 2.因其共运动了10 s ，可得x 0＝12×1.6×102 m ＝80 m.C 对，B 错；t ＝5 s 时，两车相遇，但甲车速度v 甲＝4 m/s 小于乙车速度v 乙＝8 m/s ，D 错.变式2 (2018·广东佛山质检)如图7所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )图7A.在0～t 3时间内甲、乙两质点的平均速度相等B.甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C.甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D.在t 3时刻，甲、乙两质点都回到了出发点 答案 A解析 因在0～t 3时间内甲、乙两质点的速度图线与t 轴所围“面积”相等，说明位移相等，则甲、乙两质点的平均速度相等，故A 项正确；在0～t 1时间内，甲的图线斜率为正值，加速度为正方向，在t 2～t 3时间内，乙的图线斜率为负值，加速度为负方向，两个加速度不相同，故B 项错误；甲质点在0～t 1时间内的平均速度等于0＋v 02＝v 02，乙质点在0～t 2时间内的平均速度等于0＋v 02＝v 02，故C 项错误；由图可知甲、乙两质点的速度均为正值.则两质点均做单向直线运动，不可能回到出发点，故D 项错误. 拓展点1 非常规图象 1.三类图象(1)a －t 图象：由v ＝v 0＋at 可知图象与横轴所围面积表示速度变化量Δv ，如图8甲所示； (2)x t －t 图象：由x ＝v 0t ＋12at 2可得x t ＝v 0＋12at ，图象的斜率为12a ，如图乙所示.图8(3)v 2－x 图象：由v 2－v 02＝2ax 可知v 2＝v 02＋2ax ，图象斜率为2a . 2.解题技巧图象反映了两个变量(物理量)之间的函数关系，因此要由运动学公式推导出两个物理量间的函数关系，来分析图象的意义.例3 一质点沿直线运动，如图9所示是从t ＝0时刻开始的质点的xt －t 图象(x 为位移)，可以推知( )图9A.质点做匀减速运动B.加速度的大小是1 m/s 2C.t ＝2 s 时的速度是1 m/sD.t ＝2 s 时位移是3 m答案 B解析 由题意可得图线的函数表达式为x t ＝1＋12t ，即x ＝t ＋12t 2，又因为匀变速直线运动中位移公式为x ＝v 0t ＋12at 2，根据对应关系得v 0＝1 m/s ，a ＝1 m/s 2＞0，因此质点做匀加速运动，故A 项错误，B 项正确.当t ＝2 s 时，根据公式v ＝v 0＋at ，求出速度是3 m/s ，故C 项错误；当t ＝2 s 时，代入表达式x ＝t ＋12t 2，可得位移是4 m ，故D 项错误.变式3 (2017·江西南昌3月模拟)一辆汽车做直线运动，其v 2－x 图象如图10所示.关于汽车的运动，下列说法错误的是( )图10A.汽车的初速度为4 m/sB.汽车的加速度大小为0.5 m/s 2C.汽车第4 s 末的速度为2 m/sD.汽车前10 s 内的位移为15 m 答案 D解析 由题图可知初始时速度的平方为16 m 2/s 2，则汽车的初速度v 0＝4 m/s ，A 项正确.由题图可知v 2与x 的关系式为v 2－42＝－x ，再与公式v 2－v 02＝2ax 对比可知汽车做匀减速直线运动，加速度a ＝－0.5 m/s 2，B 项正确．由v ＝v 0＋at ，可得汽车第4 s 末的速度为v 4＝4 m/s －0.5×4 m/s ＝2 m/s ，C 项正确.因0－v 0a ＝8 s ，则知第8 s 末车停止，汽车前10 s 内位移x ＝0－v 202a＝16 m ，D 项错误. 拓展点2 图象间的相互转化例4 一物体由静止开始沿直线运动，其加速度随时间变化的规律如图11所示.取物体开始运动的方向为正方向，则下列关于物体运动的v －t 图象正确的是( )图11答案 C命题点二 追及相遇问题1.分析思路可概括为“一个临界条件”“两个等量关系”.(1)一个临界条件：速度相等.它往往是物体间能否追上或(两者)距离最大、最小的临界条件，也是分析判断问题的切入点；(2)两个等量关系：时间等量关系和位移等量关系，通过画草图找出两物体的时间关系和位移关系是解题的突破口.2.能否追上的判断方法物体B追赶物体A：开始时，两个物体相距x0，到v A＝v B时，若x A＋x0＜x B，则能追上；若x A＋x0＝x B，则恰好不相撞；若x A＋x0＞x B，则不能追上.3.特别提醒若被追赶的物体做匀减速直线运动，一定要注意判断被追上前该物体是否已经停止运动. 4.三种方法(1)临界法：寻找问题中隐含的临界条件，例如速度小者加速追赶速度大者，在两物体速度相等时有最大距离；速度大者减速追赶速度小者，若追不上则在两物体速度相等时有最小距离.(2)函数法：设两物体在t时刻相遇，然后根据位移关系列出关于t的方程f(t)＝0，若方程f(t)＝0无正实数解，则说明这两个物体不可能相遇；若方程f(t)＝0存在正实数解，说明这两个物体能相遇.(3)图象法.①若用位移图象求解，分别作出两个物体的位移图象，如果两个物体的位移图象相交，则说明两物体相遇.②若用速度图象求解，则注意比较速度图线与时间轴包围的面积.例5甲、乙两车在同一直线轨道上同向行驶，甲车在前，速度为v1＝8 m/s，乙车在后，速度为v2＝16 m/s，当两车相距x0＝8 m时，甲车因故开始刹车，加速度大小为a1＝2 m/s2，为避免相撞，乙车立即开始刹车，则乙车的加速度至少为多大？答案 6 m/s2解析方法一：临界法设两车速度相同时均为v，所用时间为t，乙车的加速度大小为a2，则v1－a1t＝v2－a2t＝v，v1＋v2t＝v2＋v2t－x0，解得t＝2 s，a2＝6 m/s2，即t＝2 s时，两车恰好未相撞，显然此后在停止运动前，甲的速度始终大于乙的速度，故可避免相撞.满足题意的条件为乙车的加速度至少为6 m/s2.方法二：函数法甲、乙运动的位移：x 甲＝v 1t －12a 1t 2，x 乙＝v 2t －12a 2t 2避免相撞的条件为x 乙－x 甲<x 0 即12(a 2－a 1)t 2＋(v 1－v 2)t ＋x 0>0 代入数据有(a 2－2)t 2－16t ＋16>0不等式成立的条件是：Δ＝162－4×16(a 2－2)<0，且a 2－2>0 解得a 2>6 m/s 2.变式4 (多选)(2016·全国卷Ⅰ·21)甲、乙两车在平直公路上同向行驶，其v －t 图象如图12所示.已知两车在t ＝3 s 时并排行驶，则( )图12A.在t ＝1 s 时，甲车在乙车后B.在t ＝0时，甲车在乙车前7.5 mC.两车另一次并排行驶的时刻是t ＝2 sD.甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m 答案 BD解析 由题中v －t 图象得a 甲＝10 m/s 2，a 乙＝5 m/s 2，两车在t ＝3 s 时并排行驶，此时x 甲＝12a 甲t 2＝12×10×32 m ＝45 m ，x 乙＝v 0t ＋12a 乙t 2＝10×3 m ＋12×5×32 m ＝52.5 m ，所以t ＝0时甲车在前，距乙车的距离为L ＝x 乙－x 甲＝7.5 m ，B 项正确.t ＝1 s 时，x 甲′＝12a 甲t ′2＝5m ，x 乙′＝v 0t ′＋12a 乙t ′2＝12.5 m ，此时x 乙′＝x 甲′＋L ＝12.5 m ，所以另一次并排行驶的时刻为t ＝1 s ，故A 、C 项错误；两次并排行驶的位置沿公路方向相距L ′＝x 乙－x 乙′＝40 m ，故D 项正确.变式5 (2018·河北保定调研)在平直公路上有甲、乙两辆汽车从同一位置沿着同一方向运动，它们的速度－时间图象如图13所示，则( )图13A.甲、乙两车同时从静止开始出发B.在t＝2 s时乙车追上甲车C.在t＝4 s时乙车追上甲车D.甲、乙两车在公路上可能相遇两次答案 C1.(多选)(2017·河北唐山一中模拟)在足球比赛中，跑位技术相当重要.图1所示为某前锋球员在时间t0内沿直线跑位的速度－时间图象，则在这段时间内，该球员()图1A.运动方向不变B.运动的加速度方向不变C.先做加速运动后做减速运动D.运动的加速度先减小后增大答案AC解析因v－t图象中图线的斜率表示加速度.则由题图可知球员先做加速度减小的加速运动，后做加速度先增大后减小的减速运动，其运动方向不变，则A、C正确，B、D错误.2.(多选)(2017·山西五校四联)甲、乙两车在一平直公路上同向行驶，其速度－时间图象如图2所示.下列说法正确的是()图2A.乙车做曲线运动B.0～10 s内，乙车的位移大于甲车的位移C.t＝10 s时，两车可能相遇D.0～10 s内，必有某一时刻甲、乙两车的加速度相同答案BCD解析因甲、乙两车在一平直公路上同向行驶，则甲、乙两车均做直线运动，因v－t图象中图线的斜率表示加速度，则由题图可知乙车做加速度逐渐减小的变加速直线运动，甲车做匀加速直线运动，且t＝0时a乙＞a甲，t＝10 s时a乙＜a甲，则0～10 s内必有某一时刻a乙＝a，A项错误，D项正确.因v－t图象中图线与t轴所围面积表示位移，则由题图可知0～10 s 甲内乙车位移大于甲车位移，因题中没明确甲、乙出发位置，则t＝10 s时两车可能相遇，B、C项正确.3.(2017·河北唐山一模)a、b两物体同时从同一地点开始做匀变速直线运动，二者运动的v－t 图象如图3所示，下列说法正确的是()图3A.a、b两物体运动方向相反B.a物体的加速度小于b物体的加速度C.t＝1 s时两物体的间距等于t＝3 s时两物体的间距D.t＝3 s时，a、b两物体相遇答案 C解析由题图可知a、b两物体的速度均为正值，则a、b两物体运动方向相同，A项错误.因v－t图象中图线的斜率表示加速度，则a的加速度大于b的加速度，B项错误.v－t图象中图线与坐标轴所围的面积表示位移，因为t＝1 s到t＝3 s，a图线和b图线与t轴所围的面积相等，即此时间段两物体位移相同，则t＝1 s时两物体的间距等于t＝3 s时两物体的间距，C项正确.由题图可知t＝3 s时，x b＞x a，又a和b同时、同地出发，同向运动，所以t＝3 s 时，b在a前方，D项错误.4.(多选)甲、乙两物体在同一直线上运动的x －t 图象如图4所示，以甲的出发点为原点，出发时刻为计时起点.则从图象可以看出( )图4A.t 2到t 3这段时间内甲的平均速度大于乙的平均速度B.乙比甲先出发C.甲开始运动时，乙在甲前面x 0处D.甲在中途停了一会儿，最终也没追上乙 答案 AC解析 在t 2～t 3这段时间内，甲的位移大于乙的位移，由v ＝xt ，所以甲的平均速度大于乙的平均速度，A 项正确.由题图知乙和甲同时出发，且乙在甲前面x 0处，故B 项错误，C 项正确.在t 3时刻，甲追上了乙，D 项错误.5.(多选)一质点做直线运动的v －t 图象如图5所示，下列选项正确的是( )图5A.在2～4 s 内，质点所受合外力为零B.质点在0～2 s 内的加速度比4～6 s 内的加速度大C.在第4 s 末，质点离出发点最远D.在0～6 s 内，质点的平均速度为5 m/s 答案 AD解析 由题图可知，在2～4 s 内，质点做匀速直线运动，所以所受合外力为零，A 对.由题图可知，质点在0～2 s 内加速度大小为5 m/s 2，4～6 s 内加速度大小为10 m/s 2，B 错.由题图可知，在第5 s 末，质点离出发点最远，C 错.在0～6 s 内，质点的平均速度v ＝xt ＝5 m/s ，D 对.6.质点做直线运动时的加速度随时间变化的关系图象如图6所示，该图线的斜率为k ，图中阴影部分面积为S ，下列说法正确的是( )图6A.斜率k 表示速度变化的快慢B.斜率k 表示速度变化的大小C.面积S 表示t 1～t 2的过程中质点速度的变化量D.面积S 表示t 1～t 2的过程中质点的位移 答案 C7.图7是一做匀变速直线运动的质点的位移—时间图象(x －t 图象)，P (t 1，x 1)为图象上一点.PQ 为过P 点的切线，与x 轴交于点Q (0，x 2).下列说法正确的是( )图7A.t 1时刻，质点的速率为x 1t 1B.t 1时刻，质点的速率为x 1－x 2t 1C.质点的加速度大小为x 1－x 2t 21D.0～t 1时间内，质点的平均速度大小为2(x 1－x 2)t 1答案 B8.图象法可以形象直观地描述物体的运动情况.对于如图8所示的两质点运动的位移—时间图象和速度—时间图象，下列分析结果正确的是( )图8A.由图甲可知，质点做曲线运动，且速度逐渐增大B.由图甲可知，质点在前10 s内的平均速度大小为4 m/sC.由图乙可知，质点在第4 s内的加速度方向与物体运动的方向相反D.由图乙可知，质点在运动过程中，加速度大小的最大值为15 m/s2答案 D9.(多选)小张和小王分别驾车沿平直公路同向行驶，在某段时间内两车的v－t图象如图9所示，初始时，小张在小王前方x0处.下列说法正确的是()图9A.若x0＝18 m，两车相遇1次B.若x0＜18 m，两车相遇2次C.若x0＝36 m，两车相遇1次D.若x0＝54 m，两车相遇1次答案AB10.(2018·安徽马鞍山模拟)一个物体以初速度v0沿光滑斜面向上运动，其速度v随时间t变化的规律如图10所示，在连续两段时间m和n内对应面积均为S，则经过b时刻的速度大小为()图10A.(m －n )S mnB.mn (m 2＋n 2)S m ＋nC.(m 2＋n 2)S (m ＋n )mnD.(m 2＋n 2)S mn答案 C解析 设物体的加速度大小为a ，m 时间内的初速度大小为v 1，末速度(即b 时刻的速度)大小为v 2，根据x ＝v 0t ＋12at 2，得：S ＝v 1m －12am 2① S ＝v 2n －12an 2② v 2＝v 1－am③①②③联立得：v 2＝(m 2＋n 2)S(m ＋n )mn，故选C.11.(2018·山东烟台质检)如图11甲所示，A 车原来临时停在一水平路面上，B 车在后面匀速向A 车靠近，A 车司机发现后启动A 车，以A 车司机发现B 车为计时起点(t ＝0)，A 、B 两车的v －t 图象如图乙所示.已知B 车在第1 s 内与A 车的距离缩短了x 1＝12 m.图11(1)求B 车运动的速度v B 和A 车的加速度a 的大小.(2)若A 、B 两车不会相撞，则A 车司机发现B 车时(t ＝0)两车的距离x 0应满足什么条件？ 答案 (1)12 m/s 3 m/s 2 (2)x 0>36 m解析 (1)在t 1＝1 s 时A 车刚启动，两车间缩短的距离x 1＝v B t 1 代入数据解得B 车的速度v B ＝12 m/s A 车的加速度a ＝v B t 2－t 1将t 2＝5 s 和其余数据代入解得A 车的加速度大小a ＝3 m/s 2。

第2课 运动的图像 追及、相遇问题1．解决运动学图像问题的关键是明确图像要素的物理意义 a ．通过理解v －t 图像的物理意义解决运动学问题 (1)(2014全国Ⅱ，6分)甲、乙两汽车在一平直公路上同向行驶。

在t ＝0到t ＝t 1的时间内，它们的v －t 图像如图所示。

在这段时间内( )A ．汽车甲的平均速度比乙的大B ．汽车乙的平均速度等于v 1＋v 22C ．甲、乙两汽车的位移相同D ．汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大 答案：A解析：根据v －t 图像可以看出，在0～t 1这段时间内，汽车甲的位移x 甲大于汽车乙的位移x 乙，故C 项错误。

根据v ＝xt得，汽车甲的平均速度甲大于汽车乙的平均速度乙，故A 项正确。

作出初速度为v 2、末速度为v 1的匀减速直线运动的图线如图所示，由图可知汽车乙的位移x 乙小于初速度为v 2、末速度为v 1的匀减速直线运动的位移，即汽车乙的平均速度小于v 1＋v 22，故B 项错误。

v －t 图像的斜率反映了加速度的大小，因此汽车甲、乙的加速度大小都逐渐减小，故D 项错误。

(2)(2018改编，10分)一摩托车由静止开始在平直的公路上行驶，前20 s 内摩托车做匀加速运动至速度达到30 m/s ，20 s 至45 s 内摩托车做匀速直线运动，而后摩托车匀减速到停止用了30 s ，求：①摩托车在0～20 s 这段时间内的加速度大小a ； ②摩托车在0～75 s 这段时间内的平均速度大小。

答案：①1.5 m/s 2(3分) ②20 m/s(7分) 解析：①加速度a ＝v 1－v 0t(2分) 解得a ＝1.5 m/s 2(1分)②根据题意作出0～75 s 的v －t 图像如图所示则由图得0～75 s 的位移x ＝12×30×(75＋25)m ＝1 500 m(4分)＝x t ＝1 50075m/s ＝20 m/s(3分)b ．通过解读x －t 图像的物理意义解决运动学问题(3)(多选)(2013全国Ⅰ，6分)如图，直线a 和曲线b 分别是在平直公路上行驶的汽车a 和b 的位置—时间(x －t )图线，由图可知( )A ．在时刻t 1，a 车追上b 车B ．在时刻t 2，a 、b 两车运动方向相反C ．在t 1到t 2这段时间内，b 车的速率先减小后增加D ．在t 1到t 2这段时间内，b 车的速率一直比a 车大 答案：BC解析：开始时a 在b 的前边，在时刻t 1，a 、b 两车的位置坐标相同，故b 车追上a 车，故A 项错误。

峙对市爱惜阳光实验学校高考二轮知识点专题复习运动的图象追及与相遇1.甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，假设以该时刻作为计时起点，得到两车的位移—时间图象如下图，图象中的OC段与AB 平行，CB段与OA平行，那么以下说法中正确的选项是( )A．t1到t2时刻两车的距离越来越远B．0～t3时间内甲车的平均速度大于乙车的平均速度C．甲车的初速度于乙车在t3时刻的速度D．t3时刻甲车在乙车的前方[答案] C[解析] 由位移—时间图象可以看出，t1到t2时刻两车的距离没有发生变化，A错误；0到t3时间内甲、乙的位移相同，因此平均速度相同，B错误；图象斜率表示速度，可知甲车的初速度于乙车在t3时刻的速度，C正确；t3时刻甲、乙走到了同一位置，D错误。

2．如下图，a、b两条直线分别描述P、Q两个物体的位移—时间图象，以下说法中，正确的选项是( )A．两物体均做匀速直线运动B．M点表示两物体在时间t0内有相同的位移C．t0时间内P的位移较小D．0～t0，P比Q的速度大，t0以后P比Q的速度小[答案] AC[解析] 题中两物体的位移—时间图象为倾斜直线，这说明它们均做匀速直线运动，A项正确；两图象的交点M点表示两物体在t0时刻相遇，相遇处Q 相对于出发点的位移为x0，P的位移小于x0，故P的位移较小，即B项错，C项正确；整个运动过程中，直线a的斜率小于b的斜率，这说明P的速度始终小于Q的速度，D项错误。

3．警车A停在路口，一违章货车B恰好经过A车，A车立即加速追赶，它们的v－t图象如下图，那么0～4s时间内，以下说法正确的选项是( ) A．A车的加速度为5m/s2B．3s末A车速度为7m/sC．在2s末A车追上B车D．两车相距最远为 5m[答案] D[解析] 由A车的速度图象可知，它在4s的时间内速度由0增到10m/s，所以其加速度a＝2.5m/s2，故A错；3s末A车速度为v＝at＝7.5m/s，因此B 错；2s末时A车与B车速度相同，但两者之间距离最远，4s时A车与B 车位移相，A车追上B车，所以C错，D对。

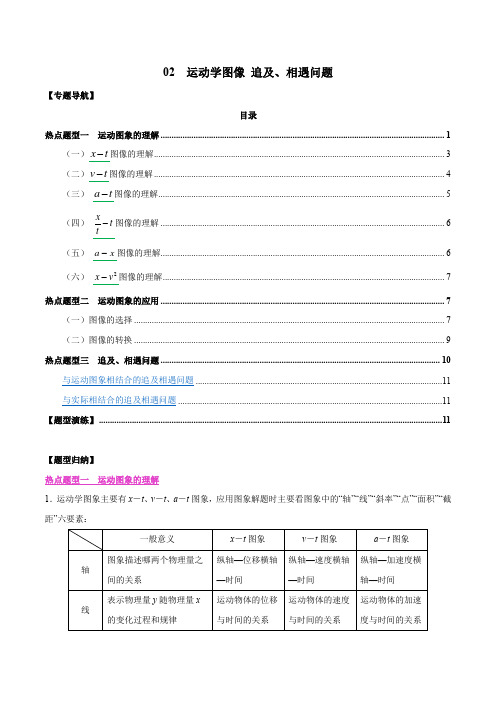

02 运动学图像 追及、相遇问题【专题导航】目录热点题型一 运动图象的理解 (1)（一）t x -图像的理解 .................................................................................................................................... 3 （二）t v -图像的理解 .................................................................................................................................... 4 （三） t a -图像的理解 .................................................................................................................................. 5 （四） t t x-图像的理解 (6)（五） x a -图像的理解................................................................................................................................. 6 （六） 2v x -图像的理解 ................................................................................................................................ 7 热点题型二 运动图象的应用 (7)（一）图像的选择 ............................................................................................................................................. 7 （二）图像的转换 ............................................................................................................................................. 9 热点题型三 追及、相遇问题 . (10)与运动图象相结合的追及相遇问题 ................................................................................................................ 11 与实际相结合的追及相遇问题 ........................................................................................................................ 11 【题型演练】 (11)【题型归纳】热点题型一 运动图象的理解1．运动学图象主要有x －t 、v －t 、a －t 图象，应用图象解题时主要看图象中的“轴”“线”“斜率”“点”“面积”“截距”六要素：2.图象问题常见的是x－t和v－t图象，在处理特殊图象的相关问题时，可以把处理常见图象的思想以及方法加以迁移，通过物理情境遵循的规律，从图象中提取有用的信息，根据相应的物理规律或物理公式解答相关问题．处理图象问题可参考如下操作流程：3.x－t图象、v－t图象、a－t图象是如何描述物体的运动性质的x－t图象中，若图线平行于横轴，表示物体静止，若图线是一条倾斜的直线，则表示物体做匀速直线运动，图线的斜率表示速度；v－t图象中，若图线平行于横轴，表示物体做匀速直线运动，若图线是一条倾斜的直线，则表示物体做匀变速直线运动，图线的斜率表示加速度；a－t图象中，若图线平行于横轴，表示物体做匀变速直线运动，若图线与横轴重合，则表示物体做匀速直线运动．4.关于运动图象的三点提醒(1)x ­t图象、v ­t图象都不是物体运动的轨迹，图象中各点的坐标值x、v与t一一对应．(2)x ­t图象、v ­t图象的形状由x与t、v与t的函数关系决定．(3)无论是x ­t图象还是v ­t图象，所描述的运动都是直线运动．x 图像的理解（一）t位移图象的基本性质(1)横坐标代表时刻，而纵坐标代表物体所在的位置，纵坐标不变即物体保持静止状态；(2)位移图象描述的是物体位移随时间变化的规律，不是物体的运动轨迹，斜率等于物体运动的速度，斜率的正负表示速度的方向，质点通过的位移等于x的变化量Δx.【例1】(多选)(2019·南京师大附中模拟)如图所示为一个质点运动的位移x随时间t变化的图象，由此可知质点在0～4 s内()A．先沿x轴正方向运动，后沿x轴负方向运动B．一直做匀变速运动C．t＝2 s时速度一定最大D．速率为5 m/s的时刻有两个【变式1】a、b、c三个物体在同一条直线上运动，它们的位移—时间图象如图所示，其中a是一条顶点坐标为(0，10)的抛物线，下列说法正确的是()A．b、c两物体都做匀速直线运动，两个物体的速度相同B．在0～5 s内，a、b两个物体间的距离逐渐变大C．物体c的速度越来越大D ．物体a 的加速度为0.4 m/s 2【变式2】(2019·河北石家庄模拟)甲、乙两物体在同一水平地面上做直线运动，其运动的x ­t 图象如图所示，已知乙物体从静止开始做匀加速直线运动．下列说法正确的是( )A ．甲物体先做匀减速直线运动．后做匀速直线运动B ．在0～120 s 内，乙物体的平均速度大小大于0.5 m/sC ．在0～120 s 内，甲物体运动的位移大小大于乙物体运动的位移大小D ．乙物体在M 点所对应的瞬时速度大小一定大于0.5 m/s （二）t v 图像的理解【例2】(2019·广州惠州调研)跳伞运动员从高空悬停的直升机跳下，运动员沿竖直方向运动，其v ­t 图象如 图所示，下列说法正确的是( )A ．运动员在0～10 s 内的平均速度大小等于10 m/sB ．从15 s 末开始运动员处于静止状态C ．10 s 末运动员的速度方向改变D ．10～15 s 内运动员做加速度逐渐减小的减速运动【变式1】2017年8月28日，第十三届全运会跳水比赛在天津奥体中心游泳跳水馆进行，重庆选手施廷懋以总成绩409.20分获得跳水女子三米板冠军．某次比赛从施廷懋离开跳板开始计时，在t 2时刻施廷懋以速度v 2入水，取竖直向下为正方向，其速度随时间变化的规律如图所示，下列说法正确的是( )A ．在0～t 2时间内，施廷懋运动的加速度大小先减小后增大B ．在t 1～t 3时间内，施廷懋先沿正方向运动再沿负方向运动C ．在0～t 2时间内，施廷懋的平均速度大小为v 1＋v 22D ．在t 2～t 3时间内，施廷懋的平均速度大小为v 22【变式2】甲、乙两汽车在一平直公路上同向行驶．在t ＝0到t ＝t 1的时间内，它们的v －t 图象如图所示．在这段时间内( )A ．汽车甲的平均速度比乙的大B ．汽车乙的平均速度等于v 1＋v 22C ．甲、乙两汽车的位移相同D ．汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大 【变式3】如图所示，直线a 与四分之一圆弧b 分别表示两质点A 、B 从同一地点出发，沿同一方向做直线 运动的v ­t 图，当B 的速度变为0时，A 恰好追上B ，则A 的加速度为（ ）A.π4 m/s 2 B ．2 m/s 2 C.π2 m/s 2 D ．π m/s 2 （三）t a 图像的理解【例3】一辆摩托车在t ＝0时刻由静止开始在平直的公路上行驶，其运动过程的a －t 图象如图所示，根据已知信息，可知( )A ．摩托车的最大动能B ．摩托车在30 s 末的速度大小C ．在0～30 s 的时间内牵引力对摩托车做的功D ．10 s 末摩托车开始反向运动 【变式】一质点由静止开始按如图所示的规律运动，下列说法正确的是 ( )A ．质点在2t 0的时间内始终沿正方向运动，且在2t 0时距离出发点最远B ．质点做往复运动，且在2t 0时回到出发点C ．质点在t 02时的速度最大，且最大的速度为a 0t 04D ．质点在2t 0时的速度最大，且最大的速度为a 0t 0 （四）t tx-图像的理解 【例4.】一质点沿x 轴正方向做直线运动，通过坐标原点时开始计时，其xt­t 图象如图所示，则( )A ．质点做匀速直线运动，初速度为0.5 m/sB ．质点做匀加速直线运动，加速度为0.5 m/s 2C ．质点在1 s 末速度为2 m/sD ．质点在第1 s 内的位移大小为2 m【变式】一个物体沿直线运动，从t ＝0时刻开始，物体的xt －t 的图象如图所示，图线与纵、横坐标轴的交点分别为0.5 m/s 和－1 s ，由此可知( )A ．物体做匀加速直线运动B ．物体做变加速直线运动C ．物体的初速度大小为0.5 m/sD ．物体的初速度大小为1 m/s （五）x a -图像的理解【例5】(2019·青岛质检)一物体由静止开始运动，其加速度a 与位移x 关系图线如图所示．下列说法正确的 是( )A ．物体最终静止B ．物体的最大速度为2ax 0C．物体的最大速度为3ax0D．物体的最大速度为32ax0（六）2vx 图像的理解【例6】(2019·天水一中模拟)如图甲，一维坐标系中有一质量为m＝2 kg的物块静置于x轴上的某位置(图中未画出)，从t＝0时刻开始，物块在外力作用下沿x轴做匀变速直线运动，如图乙为其位置坐标和速率平方关系图象，下列说法正确的是()A．t＝4 s时物块的速率为2 m/s B．加速度大小为1 m/s2C．t＝4 s时物块位于x＝4 m处D．在0.4 s时间内物块运动的位移6 m【变式】(2019·山东德州模拟)为检测某新能源动力车的刹车性能，现在平直公路上做刹车实验，如图所示是动力车整个刹车过程中位移与速度平方之间的关系图象，下列说法正确的是()A．动力车的初速度为20 m/s B．刹车过程动力车的加速度大小为5 m/s2C．刹车过程持续的时间为10 s D．从开始刹车时计时，经过6 s，动力车的位移为30 m热点题型二运动图象的应用（一）图像的选择分析步骤：(1)认真审题，根据题中所需求解的物理量，结合相应的物理规律确定横、纵坐标所表示的物理量．(2)根据题意，结合具体的物理过程，应用相应的物理规律，将题目中的速度、加速度、位移、时间等物理量的关系通过图象准确直观地反映出来．(3)题目中一般会直接或间接给出速度、加速度、位移、时间四个量中的三个量的关系，作图时要通过这三个量准确确定图象，然后利用图象对第四个量作出判断．【例7】(2019·高密模拟)设物体运动的加速度为a、速度为v、位移为x.现有四个不同物体的运动图象如下列选项所示，假设物体在t＝0时的速度均为零，则其中表示物体做单向直线运动的图象是()【变式1】小球从一定高度处由静止下落，与地面碰撞后回到原高度再次下落，重复上述运动．取小球的落地点为原点建立坐标系，竖直向上为正方向．下列速度v和位置x的关系图象中，能描述该过程的是()【变式2】.A物体从离地面高10 m处做自由落体运动，1 s后B物体从离地面高15 m处做自由落体运动，下面物理图象中对A、B的运动状态描述合理的是()（二）图像的转换图象转换时要注意的三点(1)合理划分运动阶段，分阶段进行图象转换；(2)注意相邻运动阶段的衔接，尤其是运动参量的衔接；(3)注意图象转换前后核心物理量间的定量关系，这是图象转换的依据．【例8】某物体做直线运动的v ­t图象如图所示，据此判断四个选项中(F表示物体所受合力，x表示物体的位移)正确的是()【变式1】一物体由静止开始沿直线运动，其加速度随时间变化的规律如图所示，取物体开始运动的方向为正方向，则下列关于物体运动的v ­t图象正确的是()【变式2】(2019·济南调研)某同学欲估算飞机着陆时的速度，他假设飞机在平直跑道上做匀减速运动，飞机在跑道上滑行的距离为x ，从着陆到停下来所用的时间为t ，实际上，飞机的速度越大，所受的阻力越大，则飞机着陆时的速度应是( )A ．v ＝x tB ．v ＝2x tC ．v ＞2xtD ．x t ＜v ＜2xt热点题型三 追及、相遇问题1．追及、相遇问题中的一个条件和两个关系(1)一个条件：即两者速度相等，它往往是物体间能够追上、追不上或两者距离最大、最小的临界条件，也是分析判断的切入点．(2)两个关系：即时间关系和位移关系，这两个关系可通过题干或画运动示意图得到． 2．追及、相遇问题常见的情况假设物体A 追物体B ，开始时两个物体相距x 0，有三种常见情况： (1)A 追上B 时，必有x A －x B ＝x 0，且v A ≥v B .(2)要使两物体恰好不相撞，两物体同时到达同一位置时速度相同，必有x A －x B ＝x 0，v A ＝v B . (3)若使两物体保证不相撞，则要求当v A ＝v B 时，x A －x B ＜x 0，且之后v A ≤v B . 3．解题思路和方法分析两物体的运动过程⇒画运动示意图⇒找两物体位移关系⇒列位移方程与运动图象相结合的追及相遇问题【例9】(多选)(2018·高考全国卷Ⅱ)甲、乙两汽车在同一条平直公路上同向运动，其速度—时间图象分别如图中甲、乙两条曲线所示．已知两车在t2时刻并排行驶．下列说法正确的是()A．两车在t1时刻也并排行驶B．在t1时刻甲车在后，乙车在前C．甲车的加速度大小先增大后减小D．乙车的加速度大小先减小后增大【例10】(多选)(2018·高考全国卷Ⅱ) 甲、乙两车在同一平直公路上同向运动甲做匀加速直线运动，乙做匀速直线运动．甲、乙两车的位置x随时间t的变化如图所示．下列说法正确的是()A．在t1时刻两车速度相等B．从0到t1时间内，两车走过的路程相等C．从t1到t2时间内，两车走过的路程相等D．在t1到t2时间内的某时刻，两车速度相等与实际相结合的追及相遇问题【例11】(2019·河南中原名校第三次联考)如图所示，在两车道的公路上有黑白两辆车，黑色车停在A线位置，某时刻白色车以速度v1＝40 m/s通过A线后，立即以大小为a1＝4 m/s2的加速度开始制动减速，黑色车4 s后以a2＝4 m/s2的加速度开始向同一方向匀加速运动，经过一定时间，两车都到达B线位置．两车可看成质点．从白色车通过A线位置开始计时，求经过多长时间两车都到达B线位置及此时黑色车的速度大小．【变式1】(2019·济宁模拟)A、B两列火车在同一轨道上同向行驶，A车在前，其速度v A＝10 m/s，B车在后，其速度v B＝30 m/s，因大雾能见度低，B车在距A车x0＝85 m时才发现前方有A车，这时B车立即刹车，但B车要经过180 m才能停止，问：B车刹车时A车仍按原速率行驶，两车是否会相撞？若会相撞，将在B 车刹车后何时相撞？若不会相撞，则两车最近距离是多少？【题型演练】1．(2019·安徽省四校联考)下列所给的运动图象中能反映做直线运动的物体不会回到初始位置的是()2.(2019·河北衡水中学调研)甲、乙两辆汽车沿同一平直路面行驶，其v ­t图象如图所示，下列对汽车运动状况的描述正确的是()A．在第10 s末，乙车改变运动方向B．在第10 s末，甲、乙两车相距150 mC．在第20 s末，甲、乙两车相遇D．若开始时乙车在前，则两车可能相遇两次4.(2019·河南中原名校联考)如图所示为甲、乙两质点做直线运动的v ­t图象，若两质点从同一地点出发，到t1时刻相遇，则下列说法正确的是()A．v1＝8 m/s B．v2＝12 m/s C．t1＝(3＋3)s D．0～t1时间内，甲、乙相距的最大距离为6 m 5.(2019·河北石家庄模拟)甲、乙两物体在同一水平地面上做直线运动，其运动的x ­t图象如图所示，已知乙物体从静止开始做匀加速直线运动．下列说法正确的是()A．甲物体先做匀减速直线运动．后做匀速直线运动B．在0～120 s内，乙物体的平均速度大小大于0.5 m/sC．在0～120 s内，甲物体运动的位移大小大于乙物体运动的位移大小D．乙物体在M点所对应的瞬时速度大小一定大于0.5 m/s6.(2019·山东济南模拟)一质点从坐标原点沿x轴方向做匀变速直线运动，在0～8 s内的x－t图象如图所示．若t＝1 s时，图线所对应的切线的斜率为3 m/s，则()A．t＝1 s时，质点的加速度为3 m/s2 B．t＝2 s和t＝6 s时，质点的速度大小相等C．t＝2 s和t＝6 s时，质点加速度的方向相反D．t＝4 s时，质点的位移为8 m7.(2019·四川双流中学模拟)在一大雾天，一辆小汽车以30 m/s的速度行驶在高速公路上，突然发现正前方30 m处有一辆大卡车以10 m/s的速度同方向匀速行驶，小汽车紧急刹车，刹车过程中刹车失灵．如图所示，a、b分别为小汽车和大卡车的v ­t图线，以下说()A．因刹车失灵前小汽车已减速，不会追尾B．在t＝5 s时追尾C．在t＝3 s时追尾D．由于初始距离太近，即使刹车不失灵也会追尾8.(2019·合肥调研)甲、乙两个物体由同一地点沿同一方向做直线运动，其v ­t图象如图所示．关于两物体的运动情况，下列说法正确的是()A．t＝1 s时，甲在乙前方B．t＝2 s时，甲、乙相遇C．t＝4 s时，乙的加速度方向开始改变D．0～6 s内，甲、乙平均速度相同9.(2019·皖江名校模拟)小明和小华操控各自的玩具赛车甲、乙在小区平直的路面上做直线运动，t＝0时刻两赛车恰好并排，此后两赛车运动的位移x与时间t的比值随时间t的关系如图所示，对于甲、乙两赛车前2 s的运动，下列说法正确的是()A．t＝1 s时，甲在乙的前面且相距最远B．t＝1 s时，甲、乙两赛车相遇C．t＝2 s时，甲在乙的前面且相距最远D．t＝2 s时，甲、乙两赛车相遇10.宇航员的训练、竞技体育的指导、汽车的设计等多种工作都用到急动度(jerk)的概念．加速度对时间的变化率称为急动度，其方向与加速度的变化方向相同．一质点从静止开始做直线运动，其加速度随时间的变化关系如图，下列说法正确的是()A．t＝1 s时急动度是0.5 m/s3 B．t＝3 s时的急动度和t＝5 s时的急动度相同C．2～4 s内的质点做减速运动D．t＝4 s时质点速度方向改变。

运动图像、追及与相遇【考纲要求】1.理解匀速直线运动的速度图像和位移图象；2. 理解匀变速直线运动的速度图像和位移图象；3.会利用速度图像求速度和加速度；4.会求解追及与相遇问题。

【考点梳理】考点一：直线运动的x-t 图象要点诠释： 1．x-t 图象的意义x-t 图象表示运动的位移随时间的变化规律。

匀速直线运动的x-t 图象，是一条倾斜直线。

速度的大小在数值上等于图象的斜率的绝对值，即xv t∆=∆，如图所示：2．x-t 图象的理解（1）x-t 图象不是物体实际运动的轨迹。

（2）从x-t 图象上判断物体的运动性质。

①图线平行于时间轴，表示物体静止；②图线是倾斜直线，表示物体做匀速直线运动； ③图线是曲线，表示物体做变速直些运动。

（3）x-t 图象的斜率表示物体的速度，匀速直线运动斜率不变。

（4）x-t 图象的交点：如果两物体在同一直线上运动，其x-t 图象的交点表示两物体相遇。

考点二：直线运动的v-t 图象 要点诠释： 1．常见的v-t 图像a .匀速直线运动的v-t 图象（1）匀速直线运动的v-t 图象是与横轴平行的直线。

（2）由图象不仅可以求出速度的大小，而且可以求出位移大小（即图中画有斜线部分的面积）。

b ．匀变速直线运动的v-t 图象（1）匀变速直线运动的v-t 图象是一条倾斜直线，如图所示。

（2）直线斜率的大小等于加速度的大小，即va t∆=∆。

斜率越大，则加速度也越大，反之，则越小。

（3）当v 0＞ 0时，若直线的斜率大于零，则加速度大于零，表示加速运动；若直线的斜率小于零，则加速度小于零，表示减速运动。

2.对匀变速直线运动v-t 图象的理解(1)v-t 图象能准确、全面地反映速度v 随时间t 的变化及其规律，图象符合客观要求。

(2)v-t 图线是直线，表示物体做匀变速直线运动（一条倾斜的直线）或匀速直线运动（一条平行于t 轴的直线）；v-t 图线是曲线，则表示物体做非匀变速直线运动。

高中物理专题复习直线运动1．直线运动的有关概念、规律是本章的重点，匀变速直线运动规律的应用及v—t图象是本章的难点。

2．注意本章内容与生活实例的结合，通过对这些实例的分析、物理情境的构建、物理过程的认识，建立起物理模型，再运用相应的规律处理实际问题。

3．本章规律较多，同一试题往往可以从不同角度分析，得到正确答案，多练习一题多解，对熟练运用公式有很大帮助。

1.3 运动图像、追击相遇问题考点一：对运动图象的理解及应用【重点归纳】1、对运动图象物理意义的理解（1）一看“轴”：先要看清两轴所代表的物理量，即图象是描述哪两个物理量之间的关系．（2）二看“线”：图象表示研究对象的变化过程和规律．在v－t图象和x－t图象中倾斜的直线分别表示物体的速度和位移随时间变化的运动情况．（3）三看“斜率”：x－t图象中斜率表示运动物体的速度大小和方向．v－t图象中斜率表示运动物体的加速度大小和方向．（4）四看“面积”：即图线和坐标轴所围的面积，也往往代表一个物理量，这要看两物理量的乘积有无意义．例如v和t的乘积vt＝x有意义，所以v－t图线与横轴所围“面积”表示位移，x－t图象与横轴所围“面积”无意义．（5）五看“截距”：截距一般表示物理过程的初始情况，例如t＝0时的位移或速度．（6）六看“特殊点”：例如交点、拐点(转折点)等．例如x－t图象的交点表示两质点相遇，但v－t图象的交点只表示速度相等．【易错提醒】（1）x－t图象、v－t图象都不是物体运动的轨迹，图象中各点的坐标值是x、v与t一一对应．（2）x－t图象、v－t图象的形状由x与t、v与t的函数关系决定．（3）无论是x－t图象还是v－t图象，所描述的运动情况都是直线运动．2、运动图象的应用（1）用图象解题可使解题过程简化，思路更清晰，而且比解析法更巧妙、更灵活．在有些情况下运用解析法可能无能为力，但是图象法则会使你豁然开朗．（2）利用图象描述物理过程更直观．物理过程可以用文字表述，也可以用数学式表达，还可以用物理图象描述．如果能够用物理图象描述，一般来说会更直观且容易理解．（3）运用图象解答物理问题的主要步骤与方法①认真审题，根据题中所需求解的物理量，结合相应的物理规律确定所需的横、纵坐标表示的物理量．②根据题意，找出两物理量的制约关系，结合具体的物理过程和相应的物理规律作出函数图象．③由所作图象结合题意，运用函数图象进行表达、分析和推理，从而找出相应的变化规律，再结合相应的数学工具(即方程)求出相应的物理量．（4）用速度—时间图象巧得四个运动量①运动速度：从速度轴上直接读出．②运动时间：从时间轴上直接读出时刻，取差得到运动时间．③运动加速度：从图线的斜率得到加速度，斜率的大小表示加速度的大小，斜率的正负反映了加速度的方向．④运动的位移：从图线与时间轴围成的面积得到位移，图线与时间轴围成的“面积”表示位移的大小，第一象限的面积表示与规定的正方向相同，第四象限的面积表示与规定的正方向相反．【典例1】(四川卷)（多选）甲、乙两物体在t＝0时刻经过同一位置沿x轴运动，其v－t图象如图所示，则：（）A．甲、乙在t＝0到t＝1 s之间沿同一方向运动B．乙在t＝0到t＝7 s之间的位移为零C．甲在t＝0到t＝4 s之间做往复运动D．甲、乙在t＝6 s时的加速度方向相同【跟踪训练】1．如图所示是质量为1kg的滑块在水平面上做直线运动的v-t图象．下列判断正确的是（）A．在t=1s时，滑块的加速度为零B．在4s-6 s时间内，滑块的平均速度为2．5 m/sC．在3s-7 s时间内，合力做功的平均功率为2 WD．在5s-6 s时间内，滑块受到的合力为2 N2．一遥控玩具汽车在平直路上运动的位移—时间图象如图所示，则（）A．15 s内汽车的位移为300 mB．前10 s内汽车的加速度为3 m/s2C．20 s末汽车的速度为－1 m/sD．前25 s内汽车做单方向直线运动考点二：追及、相遇问题【重点归纳】1．分析追及问题的方法技巧可概括为“一个临界条件”、“两个等量关系”．(1)一个临界条件：速度相等．它往往是物体间能否追上或(两者)距离最大、最小的临界条件，也是分析判断问题的切入点；(2)两个等量关系：时间关系和位移关系，通过画草图找出两物体的时间关系和位移关系是解题的突破口．2．能否追上的判断方法物体B追赶物体A：开始时，两个物体相距x0．若v A＝v B时，x A＋x0<x B，则能追上；若v A＝v B时，x A＋x0＝x B，则恰好不相撞；若v A＝v B时，x A＋x0>x B，则不能追上．3．若被追赶的物体做匀减速直线运动，一定要注意判断追上前该物体是否已经停止运动．4．解题思路和方法及技巧（1）解题思路和方法（2）解题技巧①紧抓“一图三式”，即：过程示意图，时间关系式、速度关系式和位移关系式．②审题应抓住题目中的关键字眼，充分挖掘题目中的隐含条件，如“刚好”、“恰好”、“最多”、“至少”等，它们往往对应一个临界状态，满足相应的临界条件．【特别提醒】（1）在分析追及与相遇问题时，可用以下方法：①临界条件法：当二者速度相等时，二者相距最远(最近)．②图象法：画出x－t图象或v－t图象，然后利用图象进行分析求解．③数学判别式法：设相遇时间为t，根据条件列方程，得到关于t的一元二次方程，用判别式进行讨论，若Δ>0，即有两个解，说明可以相遇两次；若Δ＝0，说明刚好追上或相遇；若Δ<0，说明追不上或不能相遇．（2）在追及问题中，若后者能追上前者，则追上时，两者处于同一位置，后者的速度一定大于前者的速度；若后者追不上前者，则当后者的速度与前者相等时，两者相距最近．（3）在相遇问题中，同向运动的两物体追及即相遇；相向运动的物体，当各自发生的位移大小之和等于开始时两物体之间的距离时即相遇．【典例2】一辆汽车在十字路口等待绿灯，当绿灯亮时汽车以a＝3 m/s2的加速度开始行驶，恰在这时一人骑自行车以v0＝6 m/s的速度匀速驶来，从后边超过汽车，试问：(1)汽车从路口开动后，在追上自行车之前经过多长时间两车相距最远？最远距离是多大？[(2)当汽车与自行车距离最近时汽车的速度是多大？【跟踪训练】1．如图所示，直线MN表示一条平直公路，甲、乙两辆汽车原来停在A、B两处，A、B间的距离为85 m，现甲车先开始向右做匀加速直线运动，加速度a1＝2.5 m/s2，甲车运动6.0 s时，乙车开始向右做匀加速直线运动，加速度a2＝5.0 m/s2，求两辆汽车相遇处距A处的距离．2．（多选）甲、乙两辆汽车在平直的公路上沿同一方向做直线运动，t＝0时刻同时经过公路旁的同一路标．如图是描述两车运动的v－t图线，折线ABC和折线OBD分别描述了甲、乙两车在0～20 s内的运动情况．关于甲、乙两车的运动，下列说法正确的是（）A．在0～10 s内，两车逐渐靠近B．在t＝10 s时，两车相遇C．在10 s～20 s内，两车逐渐远离D．在0～20 s内，两车最远距离为100 m。

专题1.3运动图像追及和相遇1. (多选)如图所示为甲、乙两物体在同一直线上运动的位置坐标x随时间t变化的图象，已知甲对应的是图象中的直线，乙对应的是图象中的曲线，则下列说法正确的是( )A．甲做匀减速直线运动B．乙做变速直线运动C．0～t1时间内两物体平均速度大小相等D．两物体的运动方向相反【答案】BD2. (多选)甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，以该时刻作为计时起点，得到两车的位移—时间图象，即x­t图象如图所示，甲图象过O点的切线与AB平行，过C点的切线与OA平行，则下列说法中正确的是( )A．在两车相遇前，t1时刻两车相距最远B．t3时刻甲车在乙车的前方C．0～t2时间内甲车的瞬时速度始终大于乙车的瞬时速度D．甲车的初速度等于乙车在t3时刻的速度【答案】AD【解析】题中图象的纵坐标表示物体所在的位置，由图可知t1时刻两图线相距最大，即两车的距离最大，故A 正确；t3时刻两车处在同一位置，故B错误；图线斜率表示速度，由图可知，0～t1时间内甲图线的斜率大于乙图线的斜率，之后甲图线的斜率小于乙图线的斜率，故C错误；图线的斜率表示物体的速度，由图可知，甲车的初速度等于乙车在t3时刻的速度，故D正确。

3. 带电粒子在周期性变化的电场中做直线运动，一个周期内的速度v随时间t变化的图线如图所示，则该质点的位移x(从t＝0开始)随时间t变化的图线可能是图中的哪一个( )【答案】C4. 某汽车在启用ABS刹车系统和不启用ABS刹车系统紧急刹车时，其车速与时间的变化关系分别如图中的①、②图线所示，由图可知，启用ABS后( )A．t1时刻车速更小B．0～t3时间内加速度更小C．加速度总是比不启用ABS时大D．刹车后前行的距离比不启用ABS时短【答案】D【解析】由题图可知，启用ABS后，t1时刻车速更大，A错误；由v­t图线的斜率表示加速度可知，在0～t1时间内，启用ABS后的加速度比不启用ABS时小，而在t1～t3时间内，启用ABS后的加速度比不启用ABS时大，B、C错误；由图线与横轴所围面积表示位移可知，启用ABS后，刹车距离比不启用ABS时短，D正确。

第一关运动学图像追及相遇问题笔记1.两类运动图像1.1 x-t图像（1）物理意义反映了做直线运动的物体位移随时间变化的规律。

（2）两种特殊的x -t图像①若x -t图像是一条倾斜的直线，说明物体做匀速直线运动。

②若x -t图像是一条平行于时间轴的直线，说明物体处于静止状态。

（3）x -t图像中的“点”“线”“斜率”“截距”的意义①点：两图像交汇点，说明两物体相遇②线：表示研究对象的变化过程和规律，出现拐点，表示物体回头③斜率：图线上某点切线的斜率大小表示物体的速度大小；图线上某点切线的斜率正负表示物体的速度方向；④截距：纵轴截距表示t=0时刻的初始位移，横轴截距表示位移为0的时刻1.2 v-t图像（1）物理意义反映了做直线运动的物体的速度随时间变化的规律。

（2）两种特殊的v -t图像①若v -t图像是与横轴平行的直线，说明物体做匀速直线运动。

②若v -t图像是一条倾斜的直线，说明物体做匀变速直线运动。

（3）v -t图像中的“点”“线”“斜率”“截距”“面积”的意义①点：两图像交汇点，说明两物体该时刻速度相等②线：表示速度的变化过程和规律，图像穿越x轴，表示物体回头③斜率：图线上某点切线的斜率大小表示物体的加速度大小；图线上某点切线的斜率正负表示物体的加速度方向；④截距：纵轴截距表示t=0时刻的初速度，横轴截距表示速度为0的时刻⑤面积：数值上表示某段时间内的位移2.追及相遇类问题分析讨论追及、相遇问题的实质，就是分析两物体在相同时间内能否到达相同的空间位置。

解题思路和方法：（1）分析物体运动过程； （2）绘制运动图像； （3）找两物体位移关系； （4）列位移方程。

1．分析追及问题的方法技巧可概括为“一个临界条件”、“两个等量关系”。

（1）一个临界条件——速度相等．它往往是物体间能否追上或（两者）距离最大、最小的临界条件，也是分析判断问题的切入点．（2）两个等量关系：时间关系和位移关系，通过画草图找出两物体的位移关系是解题的突破口。

专题课2运动学图像和追及相遇问题题型一运动学图像的理解和应用x－t图像与v－t图像的比较x－t图像v－t图像①表示物体做匀速直线运动(斜率表示速度v)①表示物体做匀加速直线运动(斜率表示加速度a)②表示物体静止②表示物体做匀速直线运动③表示物体向反方向做匀速直线运动，初始位置为x0③表示物体做匀减速直线运动，初速度为v0④交点的纵坐标表示三个物体相遇时的位置④交点的纵坐标表示三个运动物体某时刻有共同速度⑤t1时间内物体的位移为x1⑤t1时刻物体的速度为v1(图中阴影部分面积表示物体在0～t1时间内的位移)如图所示的是一个运动质点的x－t图像，则下列图中与之对应的v－t图像为()[解析]根据位移—时间图像可知，第1 s内质点做匀速运动，第2 s内质点静止，后3 s反向匀速运动。

[答案] B如图所示，在位移—时间图像和速度—时间图像中，给出四条图线1、2、3、4代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是()A．图线1表示物体做曲线运动B．x－t图像中t1时刻v1>v2C．v－t图像中0至t3时间内3和4的平均速度大小相等D．两图像中，t2、t4时刻分别表示2、4开始反向运动[解析]图线1是位移—时间图像，表示物体做变速直线运动，A错误；x －t图线上某点斜率的绝对值的大小表示速度的大小，B正确；v－t图像中0至t3时间内3和4位移不同，所以平均速度大小不相等，C错误；t2时刻2开始反向运动，t4时刻4加速度方向变化但运动方向不变，D错误。

[答案] B题型二追及相遇问题1．解题关键(1)一个条件：速度相等。

这是两物体是否追上(或相撞)、距离最大、距离最小的临界点，是解题的切入点。

(2)两个关系：时间关系和位移关系。

通过画示意图找出两物体位移之间的数量关系，是解题的突破口。

2．常用方法(1)物理分析法抓住“两物体能否同时到达空间某位置”这一关键，认真审题，挖掘题中的隐含条件，建立物体运动关系的图景，并画出运动情况示意图，找出位移关系。
