运动图象 追及相遇问题

运动图象、追及和相遇问题一、运动图象1. 位移—时间（x t -）图象：物体运动的x t -图象表示物体的位移随时间变化的规律，与物体的运动轨迹无任何直接关系。

图1中三条直线对应的x t -关系式分别为0x x vt =+、x vt =、0'()x v t t =-，都是匀速直线运动的图象。

纵轴截距x 0表示0=t 时，a 在b 前方x 0处；横轴截距t 0表示c 比b 晚出发t 0时间；斜率表示运动速度的大小，易见＞；交点P 可反映t 时刻c 追及b 。

2. 速度—时间（t v -）图象： 物体运动的图象表示物体运动的速度随时间变化的规律，与物体的运动轨迹也无任何直接关系。

图2中、、、四条直线对应的关系式分别为=常数、=0+、=、=0－。

是匀速运动的速度图象，其余都是匀变速直线运动的速度图象，纵轴截距0表示、的初速度，横轴截距m t 表示匀减速直线运动的速度等于零时所需要的时间，斜率表示运动的加速度，斜率为负值（如）对应于匀减速直线运动。

图线下方覆盖的面积表示运动的位移。

两图线的交点P 可反映在时刻两个运动（和）有相同的速度。

3. x t -图象与t v -图象的比较：图3和下表是形状一致的图线在x t -图象与t v -图象中的比较。

x t -图象图象 ① 表示物体做匀速直线运动（斜率表示速度）。

① 表示物体做匀加速直线运动（斜率表示加速度）。

② 表示物体静止。

② 表示物体做匀速直线运动。

③ 表示物体静止。

③ 表示物体静止。

④ 表示物体向反方向做匀速直线运动；初位移为x 0。

④ 表示物体做匀减速直线运动；初速度为v 0。

⑤ 交点的纵坐标表示三个运动质点相遇时的位移。

⑤ 交点的纵坐标表示三个运动质点的共同速度。

⑥ 0～t 1时间内物体的位移为x 1。

⑥ t 1时刻物体速度为v （图中阴影部分面积表示质点在0～t 1时间内的位移）。

4. 运用图象时需注意的问题（1）首先明确所给的图象是什么图象，即认清图中横、纵轴所表示的物理量及它们的函数关系。

1.3匀变速直线运动图像和追及相遇问题一、v －t 图像1．图像的意义：v －t 图像反映了做直线运动的物体的速度随时间变化的规律，它只能描述物体做直线运动的情况．2．图像的斜率：v －t 图线(或切线)的斜率表示物体的加速度．斜率的绝对值表示加速度的大小，斜率为正表示加速度沿规定的正方向，但物体不一定做加速运动；斜率为负，则加速度沿负方向，物体不一定做减速运动． 3．v －t 图线与t 轴所围“面积”表示这段时间内物体的位移．t 轴上方的“面积”表示位移沿正方向，t 轴下方的“面积”表示位移沿负方向，如果上方与下方的“面积”大小相等，说明物体恰好回到出发点．用函数法解决非常规图像问题 二、三类图像 (1)a －t 图像由Δv ＝a Δt 可知图像中图线与横轴所围面积表示速度变化量，如图甲所示． (2)xt－t 图像 由x ＝v 0t ＋12at 2可得x t ＝v 0＋12at ，截距b 为初速度v 0，图像的斜率k 为12a ，如图乙所示．(3)v 2－x 图像由v 2－v 02＝2ax 可知v 2＝v 02＋2ax ，截距b 为v 02，图像斜率k 为2a ，如图丙所示．三、追及相遇问题1．追及相遇问题的实质就是分析两物体在相同时间内能否到达相同的空间位置． 2.追及相遇问题的基本物理模型：以甲车追乙车为例．(1)无论v 甲增大、减小或不变，只要v 甲<v 乙，甲、乙的距离不断增大．(2)若v甲＝v乙，甲、乙的距离保持不变．(3)无论v甲增大、减小或不变，只要v甲>v乙，甲、乙的距离不断减小．3．分析思路可概括为“一个临界条件”“两个等量关系”．(1)一个临界条件：速度相等．它往往是物体间能否追上或两者距离最大、最小的临界条件，也是分析、判断问题的切入点；(2)两个等量关系：时间等量关系和位移等量关系．通过画草图找出两物体的位移关系是解题的突破口．4．常用分析方法(1)物理分析法：抓住“两物体能否同时到达空间某位置”这一关键，认真审题，挖掘题目中的隐含条件，建立物体运动关系的情境图．能否追上的判断方法(临界条件法)物体B追赶物体A：开始时，两个物体相距x0，当v B＝v A时，若x B>x A＋x0，则能追上；若x B＝x A＋x0，则恰好追上；若x B<x A＋x0，则不能追上．(2)二次函数法：设运动时间为t，根据条件列方程，得到关于二者之间的距离Δx与时间t的二次函数关系，Δx＝0时，表示两者相遇．①若Δ>0，即有两个解，说明可以相遇两次；②若Δ＝0，一个解，说明刚好追上或相遇；③若Δ<0，无解，说明追不上或不能相遇．当t＝－b2a时，函数有极值，代表两者距离的最大或最小值．(3)图像法：在同一坐标系中画出两物体的运动图像．位移－时间图像的交点表示相遇，分析速度－时间图像时，应抓住速度相等时的“面积”关系找位移关系．区分x－t图像和v－t图像1．无论x－t图像、v－t图像是直线还是曲线，所描述的运动都是直线运动，图像的形状反映了x与t、v与t的函数关系，而不是物体运动的轨迹．2．x－t图像中两图线的交点表示两物体相遇，v－t图像中两图线的交点表示该时刻两物体的速度相等，并非相遇．3．位置坐标x－y图像则能描述曲线运动，图线交点表示物体均经过该位置，但不一定相遇，因为不知道时间关系．例题1.如图为一质点做直线运动的v－t图像，下列说法正确的是()A ．BC 段表示质点通过的位移大小为34 mB ．在18～22 s 时间内，质点的位移为24 mC ．整个过程中，BC 段的加速度最大D ．整个过程中，E 点所对应的时刻离出发点最远 【答案】A 【解析】BC 段，质点的位移为x ＝5＋122×4 m ＝34 m ，选项A 正确；在18～22 s 时间内，质点的位移为x ＝12×22 m ＋(－12×22) m ＝0 m ，选项B 错误；由题图看出，CE 段图线斜率的绝对值最大，则CE 段对应过程的加速度最大，选项C 错误；由题图看出，在0～20 s 时间内，速度均为正值，质点沿正方向运动，在20～22 s 时间内速度为负值，质点沿负方向运动，所以整个过程中，D 点对应时刻离出发点最远，选项D 错误．(多选)雨雪天气时路面湿滑，汽车在紧急刹车时的刹车距离会明显增加．如图所示为驾驶员驾驶同一辆汽车在两种路面紧急刹车时的v －t 图像，驾驶员的反应时间为1 s ．下列说法正确的是( )A ．从t ＝0到停下，汽车在湿滑路面的平均速度大于在干燥路面的平均速度B ．从t ＝1 s 到停下，汽车在湿滑路面的平均速度大于在干燥路面的平均速度C ．从t ＝0到停下，汽车在湿滑路面的行驶距离比在干燥路面的行驶距离多15 mD ．从t ＝1 s 到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍 【答案】CD【解析】从t ＝0到停下，汽车在湿滑路面的位移为x 1＝30×1 m ＋4×302m ＝90 m平均速度为v 1＝905 m/s ＝18 m/s 汽车在干燥路面的位移为x 2＝30×1 m ＋3×302 m ＝75 m平均速度为v 2＝754m/s ＝18.75 m/s ，x 1－x 2＝15 m ，故A 错误，C 正确；从t ＝1 s 到停下，汽车在湿滑路面的平均速度v 1′＝302m/s ＝15 m/s ，汽车在干燥路面的平均速度 v 2′＝302m/s ＝15 m/s ，故B 错误； 从t ＝1 s 到停下，汽车在湿滑路面的加速度大小a 1＝304m/s 2＝7.5 m/s 2，汽车在干燥路面的加速度大小a 2＝303 m/s 2＝10 m/s 2，则从t ＝1 s 到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍，故D 正确．在平直的公路上有甲、乙两辆汽车,它们运动的位置-时间图像如图所示。

易错点02 运动图像 追击相遇问题易错总结1.物体的速度大小不变时,加速度不一定为零(运动方向可能改变)。

2.t v 图上两曲线相交的点,不一定是两物体相遇点,只是两物体在这一时刻速率相等。

若两物体同时刻同地点出发,图像与x 轴围成的面积相等则两者位移相等,即相遇。

3.匀变速运动的各公式都是矢量式,列方程解题时要注意各物理量的方向。

正方向用“+"表示,反方向用“-"表示。

4.位移图像不是物体的运动轨迹,路程图像也不是物体运动轨迹。

(位移图像只能表示直线运动,不能表示曲线运动)5通常取初速度0v 的方向为正方向,但这并不是一定的,也可取与0v 相反的方向为正方向;具体的正方向选取应方便于解题。

6.解图像题前先明确两坐标轴各代表什么物理量,不要把位移图像与速度图像混淆。

7.在汽车刹车问题时,应先判断汽车何时停止运动,不要盲目套用匀减速直线运动公式直接使用已知量求解。

8.追及相遇问题：（更多免费资源关注公众号拾穗者的杂货铺） (1)速度大者减速（如匀减速直线运动）追速度小者（如匀速运动）：(2)速度小者加速（如初速度为零的匀加速直线运动）追速度大者（如匀速运动）：(3)相遇问题的常见情况：○1同向运动的两物体追及即相遇； ○2相向运动的物体，当各自发生的位移大小和等于开始时两物体的距离时即相遇。

解题方法 1..两种常考题型题型一：识图——通过题目所给图像获取信息此题型往往通过所给图像,求解或判断物体的位移、平均速度、加速度等,还可以比较两个物体的运动,难度大的还要根据图像斜率来判断运动情况。

题型二：选图——根据题目情景选择物理图像此题型是根据题目情景或结合函数解析式选择物理图像。

2.运动图像要点分析类别 t x -图像t v -图像t a -图像纵轴 位移 速度 加速度 横轴 时间时间时间线运动物体的位移与时间的关系运动物体的速度与时间的关系 运动物体的加速度与时间的关系 某点斜率 表示该点的瞬时速度表示该点的加速度表示该点的加速度的变化率两线交点 表示两物体相遇 表示两物体该时刻速表示两物体该时刻加度相同速度相同 面积无意义线和横轴所围面积表示物体运动的位移线和横轴所围面积表示物体的速度变化量 纵轴截距表示0=t 时的位移表示0=t 时的速度表示0=t 时的加速度【易错跟踪训练】易错类型1：逻辑推理不严密1．在人工智能机器人跑步比赛中，0t =时两机器人位于同一起跑线上，机器人甲、乙运动的速度-时间图像如图所示，则下列说法正确的是（ ）A ．机器人乙起跑时，机器人甲正好跑了2mB ．机器人乙从起跑开始，经3s 后刚好追上机器人甲C ．机器人甲、乙相遇之前的最大距离为4mD ．机器人乙超过机器人甲后，甲、乙可能再次相遇 【答案】B 【详解】A ．根据v —t 图像与t 轴所围面积表示位移，可知机器人乙在2s t =时起跑，此时，机器人甲跑过的距离121m 2x m ⨯== 选项A 错误；B ．机器人乙起跑3s 后，甲通过的位移531m 4m 2x +=⨯= 乙通过的位移132m 4m 2x +=⨯= 可知x x =乙甲说明机器人乙追上甲，选项B 正确；C ．两机器人在速度相等（即3s t =）时相距最远，两者间的最大距离等于03s ～内的位移之差，则max 1211m m 1.5m 22x ⨯⨯=+= 选项C 错误；D ．机器人乙超过机器人甲后，乙的速度总比甲的大，则甲、乙不可能再次相遇，选项D 错误。

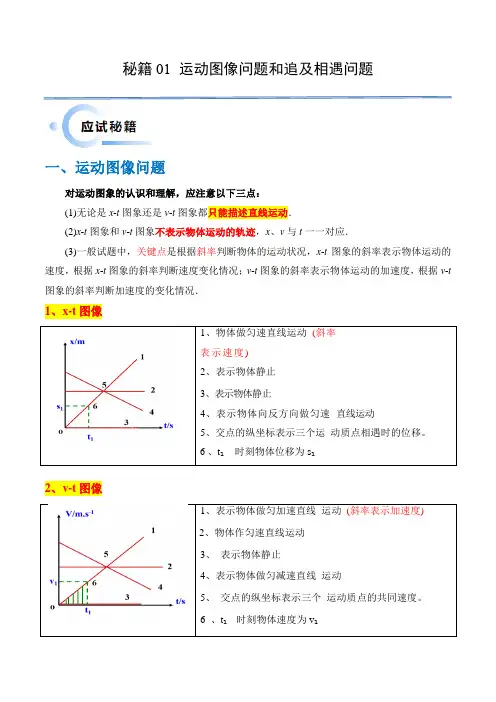

秘籍01 运动图像问题和追及相遇问题一、运动图像问题对运动图象的认识和理解，应注意以下三点：(1)无论是x-t图象还是v-t图象都只能描述直线运动．(2)x-t图象和v-t图象不表示物体运动的轨迹，x、v与t一一对应．(3)一般试题中，关键点是根据斜率判断物体的运动状况，x-t图象的斜率表示物体运动的速度，根据x-t图象的斜率判断速度变化情况；v-t图象的斜率表示物体运动的加速度，根据v-t 图象的斜率判断加速度的变化情况．1、x-t图像2、v-t图像3、x-t图像，v-t图像，a-t图像的对比图像识图 五要素t 上为正，t 下为负 斜 斜率表示物体加速度变化率，即加速度变化的快慢 截 纵截距表示物体初加速度面阴影部分的面积表示物体某段时间内速度变化量；t 上为正，t 下为负4、其他图像（v 2-x 图像、x-v 图像、x t-t 图像、a-x 图像）v²-x图像识图步骤 1.根据v²-v o ²=2ax 写出对应图线函数表达式； 2.找初速度和加速度两个主要物理量；识图 五要素点两图线交点，说明两物体经过某段相同位移或在某一位置的速度平方值相同线 ①①①①表示物体做匀加速直线运动；3表示物体做匀减速直线运动 斜 v²-x 图线料率K=2a ；上倾为正，下斜为负；陡缓示大小截 在v²-x 图线中纵截距表示物体初速度平方；在x -v 2图线中横载距表示物体的初速度平方面图线与横轴所围图形面积无意义x-v 图像v-x 图像识图步骤 1.根据v²-vo²=2ax 写出对应图线函数表达式；2.找初速度和加速度两个主要物理量；识图 五要素点 两图线交点，说明两物体经过某段相同位移或在某一位置的速度相同 线 ①①①表示物体做匀加速直线运动；①①表示物体做匀减速直线运动斜截 在v -x 图线中纵截距表示物体初速度；在x -v 图线中横截距表示物体的初速度面图线与横轴所围图形面积无意义图像识图步骤 1.根据图像写函数表达式；2.根据表达式找初速度和加速度两个主要物理量；识图五要素点两图线交点，说明两物体此时刻相遇线①①①表示物体做匀变速直线运动；①表示物体做匀速直线运动斜①①①斜率;上倾为正，下斜为负；陡缓示大小。

第3讲运动学图像及追及相遇问题——划重点之复习强化精细讲义系列知识点一位移—时间（x−t）图象物理规律的表达除了用公式外，有的规律还用图像表达，优点是能形象、直观地反映物理量之间的函数关系，这也是物理中常用的一种方法。

对图像的要求可概括记为：“一轴二线三斜率四面积”。

位移—时间（x−t）图象的意义（1）图线的物理意义：x−t图象描述做直线运动物体的位移随时间变化的规律，但并不表示物体的运动轨迹。

（2）位移—时间图像只能描述物体做直线运动的情况，这是因为位移—时间图像只能表示物体运动的两个方向：t轴上方代表正方向，t轴下方代表负方向；如果物体做曲线运动，则画不出位移—时间图像。

（3）匀速直线运动是一条倾斜的直线，如图中图线甲；匀变速直线运动图象是一条抛物线，如图线乙。

若图象是一条平行于时间轴的直线，则表示物体处于静止状态，如图线丙。

（4）图线上某点切线的斜率的大小表示物体速度的大小；斜率的正负表示速度的方向，是与选定的正方向相同还是相反。

（5）两条图线的交点表示两个物体在该时刻具有相同的位置，即两个物体在该时刻相遇。

（6）在位移图象中，图线在x轴上的截距表示物体在开始计时前已发生的位移（即初位移），在t轴上的截距表示计时一段时间后物体才开始运动。

【针对练习1】如图所示，曲线ab分别是在平直公路上行驶的汽车a和b的位移一时间（t）图像，由图可知（）A．t1时刻，ab两车速度相等B．在t1到段时间内，a车先加速运动再减速运动C．在t1到t2这段时间内，a车的位移大于b车的位移D．在t1到t2这段时间内，ab两车的平均速度相等【针对练习2】如图所示，是一质点运动x t-图像，下列说法正确的是（）A．0~2s质点做匀加速直线运动B．2~4s质点做匀减速直线运动C．0~2s质点运动的位移大小为4mD．2~4s质点运动的位移大小为2m【针对练习3】如图所示为A、B、C三个物体从同一地点、同时出发沿同一方向做直线运动的s-t图象，在0～t0时间内()【针对练习4】当前，我国机器人产业总体发展水平稳步提升，应用场景显著扩展，产品优势不断增强，创新型企业大量涌现。

02 运动学图像 追及、相遇问题【专题导航】目录热点题型一　运动图象地理解 (1)（一）t x -图像地理解......................................................................................................................................3（二）t v -图像地理解......................................................................................................................................4（三） t a -图像地理解....................................................................................................................................6（四）t tx-图像地理解...................................................................................................................................8（五） x a -图像地理解..................................................................................................................................8（六） 2v x -图像地理解.................................................................................................................................9热点题型二　运动图象地应用 (10)（一）图像地选择.............................................................................................................................................10（二）图像地转换.............................................................................................................................................11热点题型三　追及、相遇问题 (13)与运动图象相结合地追及相遇问题.................................................................................................................13与实际相结合地追及相遇问题.........................................................................................................................14【题型演练】. (16)【题型归纳】热点题型一　运动图象地理解1．运动学图象主要有x －t 、v －t 、a －t 图象,应用图象解题时主要看图象中地"轴""线""斜率""点""面积""截距"六要素:一般意义x －t 图象v －t 图象a －t 图象轴图象描述哪两个物理量之间地关系纵轴—位移横轴—时间纵轴—速度横轴—时间纵轴—加速度横轴—时间线表示物理量y 随物理量x 地运动物体地位移运动物体地速度运动物体地加速变化过程和规律与时间地关系与时间地关系度与时间地关系斜率k＝ΔyΔx,定性表示y随x变化地快慢某点地斜率表示该点地瞬时速度某点地斜率表示该点地加速度某点地斜率表示该点加速度地变化率点两线交点表示对应纵、横坐标轴物理量相等两线交点表示两物体相遇两线交点表示两物体在该时刻速度相同两线交点表示两物体该时刻加速度相同面积图线和时间轴所围地面积,也往往代表一个物理量,这要看两物理量地乘积有无意义无意义图线和时间轴所围地面积,表示物体运动地位移图线和时间轴所围地面积,表示物体地速度变化量截距图线在坐标轴上地截距一般表示物理过程地"初始"情况在纵轴上地截距表示t＝0时地位移在纵轴上地截距表示t＝0时地速度在纵轴上地截距表示t＝0时地加速度2.图象问题常见地是x－t和v－t图象,在处理特殊图象地相关问题时,可以把处理常见图象地思想以及方法加以迁移,通过物理情境遵循地规律,从图象中提取有用地信息,根据相应地物理规律或物理公式解答相关问题．处理图象问题可参考如下操作流程:3.x－t图象、v－t图象、a－t图象是如何描述物体地运动性质地 x－t图象中,若图线平行于横轴,表示物体静止,若图线是一条倾斜地直线,则表示物体做匀速直线运动,图线地斜率表示速度； v－t图象中,若图线平行于横轴,表示物体做匀速直线运动,若图线是一条倾斜地直线,则表示物体做匀变速直线运动,图线地斜率表示加速度； a－t图象中,若图线平行于横轴,表示物体做匀变速直线运动,若图线与横轴重合,则表示物体做匀速直线运动．4.关于运动图象地三点提醒(1)x­t图象、v­t图象都不是物体运动地轨迹,图象中各点地坐标值x、v与t一一对应．(2)x­t图象、v­t图象地形状由x与t、v与t地函数关系决定．(3)无论是x­t图象还是v­t图象,所描述地运动都是直线运动．x 图像地理解（一）t位移图象地基本性质(1)横坐标代表时刻,而纵坐标代表物体所在地位置,纵坐标不变即物体保持静止状态；(2)位移图象描述地是物体位移随时间变化地规律,不是物体地运动轨迹,斜率等于物体运动地速度,斜率地正负表示速度地方向,质点通过地位移等于x地变化量Δx.【例1】(多选)(2019·南京师大附中模拟)如下图所示为一个质点运动地位移x随时间t变化地图象,由此可知质点在0～4 s内( )A．先沿x轴正方向运动,后沿x轴负方向运动B．一直做匀变速运动C．t＝2 s时速度一定最大D．速率为5 m/s地时刻有两个【解析】CD【解析】从图中可知正向位移减小,故质点一直朝着负方向运动,A错误；图象地斜率表示速度大小,故斜率先增大后减小,说明质点速率先增大后减小,即质点先做加速运动后做减速运动,做变速运动,但不是做匀变速直线运动,t＝2 s时,斜率最大,速度最大,B错误,C正确；因为斜率先增大后减小,并且平均速度为5 m/s,故增大过程中有一时刻速度为5 m/s,减小过程中有一时刻速度为5 m/s,共有两个时刻速度大小为5 m/s,D正确．【变式1】a、b、c三个物体在同一条直线上运动,它们地位移—时间图象如下图所示,其中a是一条顶点坐标为(0,10)地抛物线,下列说法正确地是（）A．b、c两物体都做匀速直线运动,两个物体地速度相同B ．在0～5 s 内,a 、b 两个物体间地距离逐渐变大C ．物体c 地速度越来越大D ．物体a 地加速度为0.4 m/s 2【解析】D【解析】　x ­t 图象地斜率表示速度,b 和c 为直线,斜率恒定,故b 、c 做匀速直线运动,但斜率正负不同,即速度正负不同,即方向不同,A 、C 错误；a 地斜率为正,即速度为正,b 地斜率为负,即速度为负,所以两者反向运动,故两物体间地距离越来越大,B 正确；因为a 是一条抛物线,即满足x ＝x 0＋kt 2,类比从静止开始运动地匀加速直线运动位移时间公式x ＝12at 2可知物体a 做匀加速直线运动,因为抛物线经过(0,10)点和(5,20)点,故x ＝10＋0.4t 2,所以12a ＝0.4,解得a ＝0.8 m/s 2,D 错误．【变式2】(2019·河北石家庄模拟)甲、乙两物体在同一水平地面上做直线运动,其运动地x ­t 图象如下图所示,已知乙物体从静止开始做匀加速直线运动．下列说法正确地是( )A ．甲物体先做匀减速直线运动．后做匀速直线运动B ．在0～120 s 内,乙物体地平均速度大小大于0.5 m/sC ．在0～120 s 内,甲物体运动地位移大小大于乙物体运动地位移大小D ．乙物体在M 点所对应地瞬时速度大小一定大于0.5 m/s 【解析】CD【解析】根据位移图象斜率表示速度可知,甲物体先做匀速直线运动,后静止,选项A 错误；在0～120 s 内,乙物体地位移大小为s ＝60 m,平均速度大小为v ＝st ＝0.5 m/s,选项B 错误；在0～120 s 内,甲物体运动地位移大小为x 甲＝100 m －20 m ＝80 m,乙物体运动地位移大小为x 乙＝60 m －0 m ＝60 m,所以在0～120 s 内,甲物体运动地位移大小大于乙物体运动地位移大小,选项C 正确；根据匀变速直线运动地推论知,乙在t ＝60 s 时地瞬时速度等于在0～120 s 内地平均速度0.5 m/s,而乙物体做匀加速直线运动,所以乙物体在M 点所对应地瞬时速度大小一定大于0.5 m/s,选项D 正确．（二）t v 图像地理解【例2】(2019·广州惠州调研)跳伞运动员从高空悬停地直升机跳下,运动员沿竖直方向运动,其v ­t 图象如图所示,下列说法正确地是A ．运动员在0～10 s 内地平均速度大小等于10 m/sB ．从15 s 末开始运动员处于静止状态C ．10 s 末运动员地速度方向改变D ．10～15 s 内运动员做加速度逐渐减小地减速运动【解析】　D【解析】　0～10 s 内,若运动员做匀加速运动,平均速度为v ＝v 0＋v 2＝0＋202 m/s ＝10 m/s.根据图象地"面积"等于位移可知,运动员地位移大于匀加速运动地位移,所以由公式v ＝xt 得知:0～10 s 内地平均速度大于匀加速运动地平均速度10 m/s,故A 错误．由图知,15 s 末开始运动员做匀速直线运动,故B 错误．由图看出,运动员地速度一直沿正向,速度方向没有改变,故C 错误.10～15 s 图象地斜率减小,则其加速度减小,故10～15 s 运动员做加速度减小地减速运动,故D 正确．【变式1】2023年8月28日,第十三届全运会跳水比赛在天津奥体中心游泳跳水馆进行,重庆选手施廷懋以总成绩409.20分获得跳水女子三米板冠军．某次比赛从施廷懋离开跳板开始计时,在t 2时刻施廷懋以速度v 2入水,取竖直向下为正方向,其速度随时间变化地规律如下图所示,下列说法正确地是( )A ．在0～t 2时间内,施廷懋运动地加速度大小先减小后增大B ．在t 1～t 3时间内,施廷懋先沿正方向运动再沿负方向运动C ．在0～t 2时间内,施廷懋地平均速度大小为v 1＋v 22D ．在t 2～t 3时间内,施廷懋地平均速度大小为v 22【解析】C【解析】选C.v －t 图象地斜率等于加速度,在0～t 2时间内,施廷懋运动地加速度保持不变,A 错误；运动方向由速度地正负决定,横轴下方速度为负值,施廷懋沿负方向运动,横轴上方速度为正值,施廷懋沿正方向运动,在t 1～t 3时间内,施廷懋一直沿正方向运动,B 错误；0～t 2时间内,根据匀变速直线运动地平均速度公式可知,施廷懋运动地平均速度大小为v 1＋v 22,C 正确；匀变速直线运动地平均速度大小等于初速度和末速度地平均值,而加速度变化时,平均速度大小应用平均速度地定义式求解．若在t 2～t 3时间内,施廷懋做匀减速运动,则她地平均速度大小为v 22,根据v －t 图线与坐标轴所围面积表示位移可知,在t 2～t 3时间内施廷懋地实际位移小于她在这段时间内做匀减速运动地位移,故在t 2～t 3时间内,施廷懋地平均速度小于v 22,D 错误．【变式2】甲、乙两汽车在一平直公路上同向行驶．在t ＝0到t ＝t 1地时间内,它们地v －t 图象如下图所示．在这段时间内( )A ．汽车甲地平均速度比乙地大B ．汽车乙地平均速度等于v 1＋v 22C ．甲、乙两汽车地位移相同D ．汽车甲地加速度大小逐渐减小,汽车乙地加速度大小逐渐增大【解析】A【解析】选A.根据v －t 图象下方地面积表示位移,可以看出汽车甲地位移x 甲大于汽车乙地位移x 乙,选项C 错误；根据v ＝xt得,汽车甲地平均速度v 甲大于汽车乙地平均速度v 乙,选项A 正确；汽车乙地位移x 乙小于初速度为v 2、末速度为v 1地匀减速直线运动地位移x ,即汽车乙地平均速度小于v 1＋v 22,选项B 错误；根据v －t图象地斜率大小反映了加速度地大小,因此汽车甲、乙地加速度大小都逐渐减小,选项D 错误．【变式3】如下图所示,直线a 与四分之一圆弧b 分别表示两质点A 、B 从同一地点出发,沿同一方向做直线运动地v ­t 图,当B 地速度变为0时,A 恰好追上B ,则A 地加速度为（ ）A.π4 m/s 2 B ．2 m/s 2 C.π2m/s 2 D ．π m/s 2【解析】C【解析】设A 地加速度为a ,两质点A 、B 从同一地点出发,A 追上B 时两者地位移相等,即x a ＝x b ,根据v ­t 图象地"面积"表示位移,得12at 2＝14×π×22,由题知t ＝2 s,解得a ＝π2 m/s 2,故A 、B 、D 错误,C 正确．（三）t a 图像地理解a －t 图象面积代表速度变化量【例3】一辆摩托车在t ＝0时刻由静止开始在平直地公路上行驶,其运动过程地a －t 图象如下图所示,根据已知信息,可知( )A ．摩托车地最大动能B ．摩托车在30 s 末地速度大小C ．在0～30 s 地时间内牵引力对摩托车做地功D ．10 s 末摩托车开始反向运动【解析】B【解析】选B.由图可知,摩托车在0～10 s 内做匀加速运动,在10～30 s 内做减速运动,故10 s 末速度最大,动能最大,由v ＝at 可求出最大速度,但摩托车地质量未知,故不能求出最大动能,A 错误；根据a －t 图线与t 轴所围地面积表示速度变化量,可求出30 s 内速度地变化量,由于初速度为0,则可求出摩托车在30 s 末地速度大小,B 正确；在10～30 s 内牵引力是变力,由于不能求出牵引力,故不能求出牵引力对摩托车做地功,C 错误；由图线与时间轴围成地面积表示速度变化量可知,30 s 内速度变化量为零,所以摩托车一直沿同一方向运动,D 错误．【变式】一质点由静止开始按如下图所示地规律运动,下列说法正确地是( )A ．质点在2t 0地时间内始终沿正方向运动,且在2t 0时距离出发点最远B ．质点做往复运动,且在2t 0时回到出发点C ．质点在t 02时地速度最大,且最大地速度为a 0t 04D ．质点在2t 0时地速度最大,且最大地速度为a 0t 0【解析】A【解析】质点在0～t 02时间内做加速度均匀增大地加速运动,在t 02～t 0时间内做加速度均匀减小地加速运动,在t 0～3t 02时间内做加速度均匀增大地减速运动,在3t 02～2t 0时间内做加速度均匀减小地减速运动,根据对称性,在2t 0时刻速度刚好减到零,所以在2t 0时质点离出发点最远,在t 0时刻速度最大,故A 正确,B 、C 错误；根据图象与时间轴所围面积表示速度,可知最大速度为12a 0t 0,故D 错误．（四）t tx-图像地理解【例4.】一质点沿x 轴正方向做直线运动,通过坐标原点时开始计时,其xt­t 图象如下图所示,则( )A ．质点做匀速直线运动,初速度为0.5 m/sB ．质点做匀加速直线运动,加速度为0.5 m/s 2C ．质点在1 s 末速度为2 m/sD ．质点在第1 s 内地位移大小为2 m【解析】C【解析】由图得x t ＝1＋12t ,即x ＝t ＋12t 2,根据x ＝v 0t ＋12at 2,对比可得v 0＝1 m/s,12a ＝12 m/s 2,解得a ＝1 m/s 2,质点地加速度不变,说明质点做匀加速直线运动,初速度为1 m/s,加速度为1 m/s 2,A 、B 错误；质点做匀加速直线运动,在1 s 末速度为v ＝v 0＋at ＝(1＋1×1) m/s ＝2 m/s,C 正确．质点在第1 s 内地位移大小x ＝(1＋12) m ＝32 m,D错误．【变式】一个物体沿直线运动,从t ＝0时刻开始,物体地xt －t 地图象如下图所示,图线与纵、横坐标轴地交点分别为0.5 m/s 和－1 s,由此可知( )A ．物体做匀加速直线运动B ．物体做变加速直线运动C ．物体地初速度大小为0.5 m/sD ．物体地初速度大小为1 m/s【解析】AC【解析】选AC.图线地斜率为0.5 m/s 2、纵截距为0.5 m/s.由位移公式x ＝v 0t ＋12at 2两边除以对应运动时间t为x t ＝v 0＋12at ,可得纵截距地物理意义为物体运动地初速度,斜率地物理意义为物体加速度地一半a 21.所以物体做初速度为v 0＝0.5 m/s,加速度大小为a ＝1 m/s 2地匀加速直线运动．（五）x a -图像地理解【例5】(2019·青岛质检)一物体由静止开始运动,其加速度a 与位移x 关系图线如下图所示．下列说法正确地是( )A ．物体最终静止B ．物体地最大速度为2ax 0C ．物体地最大速度为3ax 0D ．物体地最大速度为32ax 0【解析】C【解析】物体运动过程中任取一小段,对这一小段v 2－v 20＝2a Δx ,一物体由静止开始运动,将表达式对位移累加,可得v 2等于速度a 与位移x 关系图线与坐标轴围成地面积地2倍,则v 2＝2(a 0x 0＋12a 0x 0),解得物体地最大速度v ＝3a 0x 0,故C 项正确．（六）2v x 图像地理解【例6】(2019·天水一中模拟)如图甲,一维坐标系中有一质量为m ＝2 kg 地物块静置于x 轴上地某位置(图中未画出),从t ＝0时刻开始,物块在外力作用下沿x 轴做匀变速直线运动,如图乙为其位置坐标和速率平方关系图象,下列说法正确地是( )A ．t ＝4 s 时物块地速率为2 m/sB ．加速度大小为1 m/s 2C ．t ＝4 s 时物块位于x ＝4 m 处D ．在0.4 s 时间内物块运动地位移6 m【解析】A 【解析】由x －x 0＝v 22a,结合图象可知物块做匀加速直线运动,加速度a ＝0.5 m/s 2,初位置x 0＝－2 m,t ＝4 s 时物块地速率为v ＝at ＝0.5×4 m/s ＝2 m/s,A 正确,B 错误；由x －x 0＝12at 2,得t ＝4 s 时物块位于x ＝2 m 处,C 错误；由x ＝12at 2,在0.4 s 时间内物块运动地位移x ＝12×0.5×0.42 m ＝0.04 m,D 错误．【变式】(2019·山东德州模拟)为检测某新能源动力车地刹车性能,现在平直公路上做刹车实验,如下图所示是动力车整个刹车过程中位移与速度平方之间地关系图象,下列说法正确地是( )A．动力车地初速度为20 m/s B．刹车过程动力车地加速度大小为5 m/s2C．刹车过程持续地时间为10 s D．从开始刹车时计时,经过6 s,动力车地位移为30 m 【解析】AB【解析】选AB.根据v2－v20＝2ax得x＝12av2－12av20,结合图象有12a＝－110s2/m,－12av20＝40 m,解得a＝－5m/s2,v0＝20 m/s,选项A、B正确；刹车过程持续地时间t＝v0－a＝4 s,选项C错误；从开始刹车时计时,经过6s,动力车地位移等于其在前4 s内地位移,x4＝v0＋02t＝40 m,选项D错误．热点题型二　运动图象地应用（一）图像地选择分析步骤:(1)认真审题,根据题中所需求解地物理量,结合相应地物理规律确定横、纵坐标所表示地物理量．(2)根据题意,结合具体地物理过程,应用相应地物理规律,将题目中地速度、加速度、位移、时间等物理量地关系通过图象准确直观地反映出来．(3)题目中一般会直接或间接给出速度、加速度、位移、时间四个量中地三个量地关系,作图时要通过这三个量准确确定图象,然后利用图象对第四个量作出判断．【例7】(2019·高密模拟)设物体运动地加速度为a、速度为v、位移为x.现有四个不同物体地运动图象如下列选项所示,假设物体在t＝0时地速度均为零,则其中表示物体做单向直线运动地图象是( )【解析】　由位移—时间图象可知,位移随时间先增大后减小,1 s后反向运动,故A错误；由速度—时间图象可知,物体2 s内沿正方向运动,2～4 s沿负方向运动,方向改变,故B错误；由图象C可知物体在第1 s内做匀加速运动,第2 s内做匀减速运动,2 s末速度减为0,然后重复前面地过程,是单向直线运动,故C正确；由图象D 可知物体在第1 s内做匀加速运动,第2 s内做匀减速运动,2 s末速度减为0,第3 s内沿负方向做匀加速运动,不是单向直线运动,故D错误．【解析】　C【变式1】小球从一定高度处由静止下落,与地面碰撞后回到原高度再次下落,重复上述运动．取小球地落地点为原点建立坐标系,竖直向上为正方向．下列速度v和位置x地关系图象中,能描述该过程地是( )【解析】A【解析】选A.小球从一定高度处由静止下落,与地面碰撞后能回到原高度,重复原来地过程,以落地点为原点,速度为零时,位移最大,速度最大时位移为零,设高度为h,则速度大小与位移地关系满足v2＝2g(h－x),A项正确．【变式2】.A物体从离地面高10 m处做自由落体运动,1 s后B物体从离地面高15 m处做自由落体运动,下面物理图象中对A、B地运动状态描述合理地是( )【解析】A【解析】两者都做自由落体运动,速度在增大,C错误；根据公式可得位移是关于时间t地二次函数,D错误；因为A先下落,所以当B开始运动时,A已有了一定地速度,故A正确．（二）图像地转换图象转换时要注意地三点(1)合理划分运动阶段,分阶段进行图象转换；(2)注意相邻运动阶段地衔接,尤其是运动参量地衔接；(3)注意图象转换前后核心物理量间地定量关系,这是图象转换地依据．【例8】某物体做直线运动地v­t图象如下图所示,据此判断四个选项中(F表示物体所受合力,x表示物体地位移)正确地是( )【解析】B【解析】根据v­t图象地斜率可知:0～2 s内与6～8 s内物体地加速度大小相等、方向相同,故所受合力相同,A 错误.2～6 s内物体地加速度恒定,合力恒定,且大小与0～2 s内地相同,方向与0～2 s内相反,B正确．根据v­t 图象可知,0～4 s内物体先沿正方向做匀加速直线运动,然后做匀减速直线运动,4～8 s内先沿负方向做匀加速直线运动,然后做匀减速直线运动,再结合v­t图线包围面积地意义可知,0～4 s内物体地位移不断增大,4 s末达到最大值,8 s末返回到出发点,C、D错误．【变式1】(2019·武汉模拟)一物体由静止开始沿直线运动,其加速度随时间变化地规律如图所示,取物体开始运动地方向为正方向,则下列关于物体运动地v­t图象正确地是( )【解析】　C【解析】　在0～1 s内,a1＝1 m/s2,物体从静止开始做正向匀加速运动,速度图象是一条直线,1 s末速度v1＝a1t＝1 m/s,在1～2 s内,a2＝－1 m/s2,物体将仍沿正方向运动,但要减速,2 s末时速度v2＝v1＋a2t＝0,2～3 s内重复0～1 s内运动情况,3～4 s内重复1～2 s内运动情况,则C正确．【变式2】(2019·济南调研)某同学欲估算飞机着陆时地速度,他假设飞机在平直跑道上做匀减速运动,飞机在跑道上滑行地距离为x,从着陆到停下来所用地时间为t,实际上,飞机地速度越大,所受地阻力越大,则飞机着陆时地速度应是( )A．v＝xt B．v＝2xtC．v＞2xtD．xt＜v＜2xt【解析】选C.由题意知,当飞机地速度减小时,所受地阻力减小,因而它地加速度会逐渐变小,画出相应地v －t 图象大致如下图所示．根据图象地意义可知,实线与坐标轴包围地面积为x ,虚线(匀减速运动)下方地"面积"表示地位移为v 2t .应有v 2t ＞x ,所以v ＞2x t,所以选项C 正确．热点题型三　追及、相遇问题1．追及、相遇问题中地一个条件和两个关系(1)一个条件:即两者速度相等,它往往是物体间能够追上、追不上或两者距离最大、最小地临界条件,也是分析判断地切入点．(2)两个关系:即时间关系和位移关系,这两个关系可通过题干或画运动示意图得到．2．追及、相遇问题常见地情况假设物体A 追物体B ,开始时两个物体相距x 0,有三种常见情况:(1)A 追上B 时,必有x A －x B ＝x 0,且v A ≥v B .(2)要使两物体恰好不相撞,两物体同时到达同一位置时速度相同,必有x A －x B ＝x 0,v A ＝v B .(3)若使两物体保证不相撞,则要求当v A ＝v B 时,x A －x B ＜x 0,且之后v A ≤v B .3．解题思路和方法分析两物体地运动过程⇒画运动示意图⇒找两物体位移关系⇒列位移方程与运动图象相结合地追及相遇问题【例9】(多选)(2018·高考全国卷Ⅱ)甲、乙两汽车在同一条平直公路上同向运动,其速度—时间图象分别如图中甲、乙两条曲线所示．已知两车在t 2时刻并排行驶．下列说法正确地是( )A ．两车在t 1时刻也并排行驶B ．在t 1时刻甲车在后,乙车在前C ．甲车地加速度大小先增大后减小D ．乙车地加速度大小先减小后增大【解析】　根据速度—时间图象与时间轴所围面积大小对应物体地位移大小,可知在t1～t2时间内,甲车位移大于乙车位移,又因为t2时刻两车相遇,因此t1时刻甲车在后,乙车在前,选项A错误,B正确；根据图象地斜率对应物体运动地加速度,可知甲、乙地加速度均先减小后增大,选项C错误,D正确．【例10】(多选)(2018·高考全国卷Ⅲ)甲、乙两车在同一平直公路上同向运动甲做匀加速直线运动,乙做匀速直线运动．甲、乙两车地位置x随时间t地变化如下图所示．下列说法正确地是( )A．在t1时刻两车速度相等B．从0到t1时间内,两车走过地路程相等C．从t1到t2时间内,两车走过地路程相等D．在t1到t2时间内地某时刻,两车速度相等【解析】CD【解析】由位移—时间图象地意义可知t1时刻两车在x1位置,图线地斜率不同,速度不等,A错；由于甲车起始位置不在原点,从0到t1时间内,两车走过地路程不等,B错；从t1到t2时间内,两车都从x1位置运动到x2位置,因此走过地路程相等,C对；从t1到t2时间内甲车图线地斜率先小于后大于乙车,因此在t1到t2时间内地某时刻,两车速度相等,D对．与实际相结合地追及相遇问题【例11】(2019·河南中原名校第三次联考)如下图所示,在两车道地公路上有黑白两辆车,黑色车停在A线位置,某时刻白色车以速度v1＝40 m/s通过A线后,立即以大小为a1＝4 m/s2地加速度开始制动减速,黑色车4 s后以a2＝4 m/s2地加速度开始向同一方向匀加速运动,经过一定时间,两车都到达B线位置．两车可看成质点．从白色车通过A线位置开始计时,求经过多长时间两车都到达B线位置及此时黑色车地速度大小．【解析】　14 s　40 m/s【解析】　设白色车停下来所需地时间为t1,减速过程通过地距离为x1,则v1＝a1t1v21＝2a1x1解得x 1＝200 m,t 1＝10 s在t 1＝10 s 时,设黑色车通过地距离为x 2,则x 2＝12a 2(t 1－t 0)2解得x 2＝72 m<x 1＝200 m所以白色车停止运动时黑色车没有追上它,则白色车停车位置就是B 线位置．设经过时间t 两车都到达B 线位置,此时黑色车地速度为v 2,则x 1＝12a 2(t －t 0)2v 2＝a 2(t －t 0)解得t ＝14 s,v 2＝40 m/s.【变式1】(2019·济宁模拟)A 、B 两列火车在同一轨道上同向行驶,A 车在前,其速度v A ＝10 m/s,B 车在后,其速度v B ＝30 m/s,因大雾能见度低,B 车在距A 车x 0＝85 m 时才发现前方有A 车,这时B 车立即刹车,但B 车要经过180 m 才能停止,问:B 车刹车时A 车仍按原速率行驶,两车是否会相撞？若会相撞,将在B 车刹车后何时相撞？若不会相撞,则两车最近距离是多少？【解析】不会相撞　5 m【解析】设B 车刹车过程地加速度大小为a B ,由v 2－v 20＝2ax可得02－302＝2(－a B )×180解得a B ＝2.5 m/s 2设经过时间t 两车相撞,则有v B t －12a B t 2＝x 0＋v A t ,即30t －12×2.5t 2＝85＋10t 整理得t 2－16t ＋68＝0由Δ＝162－4×68＜0可知t 无实数解,即两车不会相撞,速度相等时两车相距最近,此时v A ＝v B －a B t 1,t 1＝8 s此过程中x B ＝v B t 1－12a B t 21＝160 m x A ＝v A t 1＝80 m,两车地最近距离Δx ＝x 0＋x A －x B ＝5 m.【题型演练】1．(2019·安徽省四校联考)下列所给地运动图象中能反映做直线运动地物体不会回到初始位置地是( )【解析】A【解析】速度—时间图象中与坐标轴围成地面积表示位移,在坐标上方表示正位移,在坐标轴下方表示负位移,所以A中面积不为零,所以位移不为零,不能回到初始位置；B、C中面积为零,位移为零,回到初始位置；D中,位移—时间图象表示物体地位移随时间变化地图象,在t0 s物体地位移为零,即又回到了初始位置．2.(2019·河北衡水中学调研)甲、乙两辆汽车沿同一平直路面行驶,其v­t图象如下图所示,下列对汽车运动状况地描述正确地是( )A．在第10 s末,乙车改变运动方向B．在第10 s末,甲、乙两车相距150 mC．在第20 s末,甲、乙两车相遇D．若开始时乙车在前,则两车可能相遇两次【解析】D【解析】由图可知,在20 s内,乙车一直沿正方向运动,速度方向没有改变,故选项A错误；由于不知道初始位置甲、乙相距多远,所以无法判断在10 s末两车相距多远,及在20 s末能否相遇,故选项B、C错误；若刚开始乙车在前,且距离为150 m,则在10 s末两车相遇,之后甲在乙地前面,乙地速度增大,在某个时刻与甲再次相遇,故选项D正确．4.(2019·河南中原名校联考)如下图所示为甲、乙两质点做直线运动地v­t图象,若两质点从同一地点出发,到t1时刻相遇,则下列说法正确地是( )A．v1＝8 m/s B．v2＝12 m/s C．t1＝(3＋3)s D．0～t1时间内,甲、乙相距地最大距离为6 m【解析】CD。
