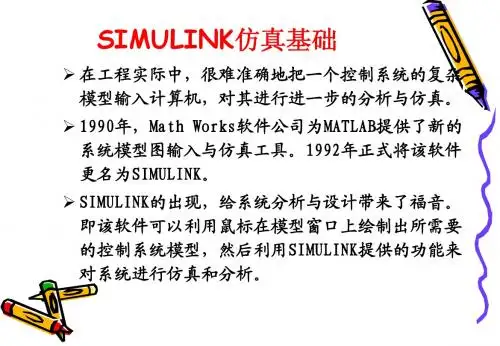

8 SIMULINK仿真基础

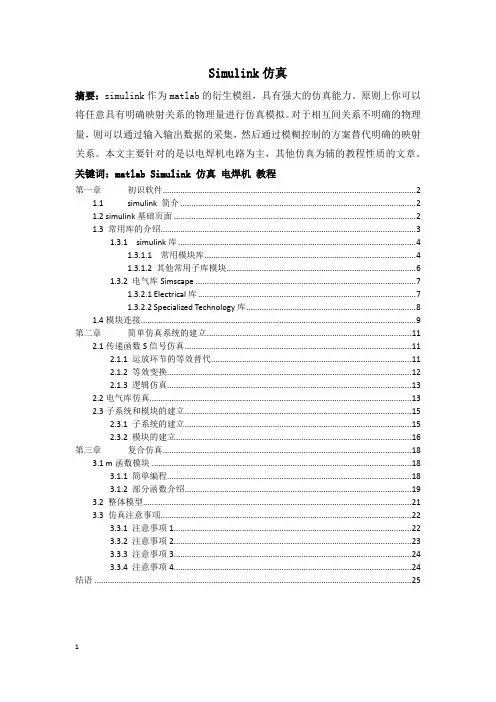

Simulink仿真摘要：simulink作为matlab的衍生模组，具有强大的仿真能力。

原则上你可以将任意具有明确映射关系的物理量进行仿真模拟。

对于相互间关系不明确的物理量，则可以通过输入输出数据的采集，然后通过模糊控制的方案替代明确的映射关系。

本文主要针对的是以电焊机电路为主，其他仿真为辅的教程性质的文章。

关键词：matlab Simulink 仿真电焊机教程第一章初识软件 (2)1.1 simulink 简介 (2)1.2 simulink基础页面 (2)1.3 常用库的介绍 (3)1.3.1 simulink库 (4)1.3.1.1 常用模块库 (4)1.3.1.2 其他常用子库模块 (6)1.3.2 电气库Simscape (7)1.3.2.1 Electrical库 (7)1.3.2.2 Specialized Technology库 (8)1.4模块连接 (9)第二章简单仿真系统的建立 (11)2.1传递函数S信号仿真 (11)2.1.1 运放环节的等效替代 (11)2.1.2 等效变换 (12)2.1.3 逻辑仿真 (13)2.2电气库仿真 (13)2.3子系统和模块的建立 (15)2.3.1 子系统的建立 (15)2.3.2 模块的建立 (16)第三章复合仿真 (18)3.1 m函数模块 (18)3.1.1 简单编程 (18)3.1.2 部分函数介绍 (19)3.2 整体模型 (21)3.3 仿真注意事项 (22)3.3.1 注意事项1 (22)3.3.2 注意事项2 (23)3.3.3 注意事项3 (24)3.3.4 注意事项4 (24)结语 (25)第一章初识软件Matlab作为一块应用广泛的软件，在许多领域中具有广泛的应用，所以掌握matlab的一些基础运用是一个很有用的技能。

Matlab广泛应用于数字图像处理，程序控制，仿真模拟等多个领域之中。

这款软件的核心基础在于强大的矩阵计算能力，无论是程序处理还是仿真计算，其本质就是通过矩阵运算的方式得出解。

(sin(x)sin(2x))dx
Simulink仿真
第7章 Simulink仿真
第7章 Simulink仿真
本章要点 Simulink系统的基本模块 仿真模型的编辑 仿真参数的设置 SimPowerSystems工具箱及实例
教学时数 2学时
Simulink仿真
第7章 Simulink仿真
Simulink是MATLAB最重要的组件之一，它向用户提供一 个动态系统建模、仿真和综合分析的集成环境。
一、模块的编辑处理
1．模块的操作 （1）添加模块
当要把一个模块添加到模型中，先在Simulink模块库中 找到它，然后直接将这个模块拖入模型窗口中即可。 （2）选取模块 当模块已经位于模型窗口中时，只要用鼠标在模块上 单击就可以选中该模块，这时模块的四角上出现一些 黑色的小方块，这些小方块就是该模块的关键点，拖 动这些黑色小方块可以改变模块的大小。
2．模块间连线的调整 用鼠标单击连线，可以选中该连线。这时会看到线上的一些黑色小 方块，这些是连线的关键点。用鼠标按住关键点，拖动即可以改 变连线的方向。
3．连线的分支 仿真时经常会碰到需要把信号输送到不同的接收端的情况，这时 就需要分支结构的连线。可以先连好一条线，然后把鼠标移到支 线的起点位置，先按下〈Ctrl〉键，然后按住鼠标，将连线拖到 目标模块，松开鼠标和〈CtrSl〉imuli键nk仿即真 可。
仿真更为精细。它提供的许多模块更接近实际，为用户摆脱理想 化假设的无奈开辟了途径。
模型内码更容易向DSP，FPGA等硬件移植。
Simulink仿真
第7章 Simulink仿真
7.1 认识Simulink
Simulink 是MATLAB环境下对动态系统进行建模、 仿真和分析的一个软件包。该系统的两个主要功 能就是Simu（仿真）和Link（连接）。 一、Simulink的启动和退出 1．Simulink的启动

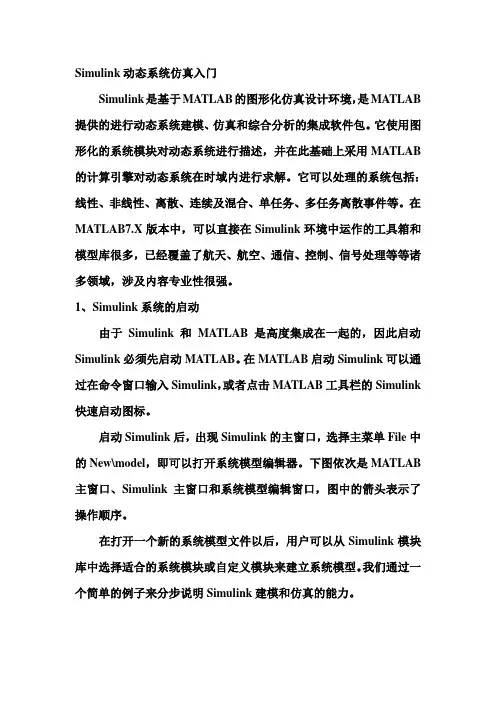

Simulink动态系统仿真入门Simulink是基于MA TLAB的图形化仿真设计环境，是MATLAB 提供的进行动态系统建模、仿真和综合分析的集成软件包。

它使用图形化的系统模块对动态系统进行描述，并在此基础上采用MATLAB 的计算引擎对动态系统在时域内进行求解。

它可以处理的系统包括：线性、非线性、离散、连续及混合、单任务、多任务离散事件等。

在MATLAB7.X版本中，可以直接在Simulink环境中运作的工具箱和模型库很多，已经覆盖了航天、航空、通信、控制、信号处理等等诸多领域，涉及内容专业性很强。

1、Simulink系统的启动由于Simulink和MATLAB是高度集成在一起的，因此启动Simulink必须先启动MA TLAB。

在MA TLAB启动Simulink可以通过在命令窗口输入Simulink，或者点击MATLAB工具栏的Simulink 快速启动图标。

启动Simulink后，出现Simulink的主窗口，选择主菜单File中的New\model，即可以打开系统模型编辑器。

下图依次是MATLAB 主窗口、Simulink主窗口和系统模型编辑窗口，图中的箭头表示了操作顺序。

在打开一个新的系统模型文件以后，用户可以从Simulink模块库中选择适合的系统模块或自定义模块来建立系统模型。

我们通过一个简单的例子来分步说明Simulink建模和仿真的能力。

1）在MATLAB 窗口运行Simulink。

打开Simulink模块库浏览器。

2）点击Source子库前的“+”展开库，可以看到各种信源模块。

3）点击新建图标，打开一个空白型的模型窗口。

4）用鼠标选中需要的信源模块，把它拖入新建的空白模型编辑窗口，生成一个正弦波的复制品。

5）同样将信宿库Sinks中的示波器Scope拷贝到模型窗口。

6）利用鼠标完成两个模块的连线操作，完成一个简单的模型。

7）为进行仿真，双击示波器模块，打开示波器显示屏。

Simulink仿真环境基础学习Simulink是面向框图的仿真软件。

7.1演示一个Simulink的简单程序【例7.1】创建一个正弦信号的仿真模型。

步骤如下：(1) 在MATLAB的命令窗口运行simulink命令，或单击工具栏中的图标，就可以打开Simulink模块库浏览器(Simulink Library Browser) 窗口，如图7.1所示。

图7.1 Simulink界面(2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建一个名为“untitled”的空白模型窗口。

(3) 在上图的右侧子模块窗口中，单击“Source”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击Simulink下的Source子模块库，便可看到各种输入源模块。

(4) 用鼠标单击所需要的输入信号源模块“Sine Wave”(正弦信号)，将其拖放到的空白模型窗口“untitled”，则“Sine Wave”模块就被添加到untitled窗口；也可以用鼠标选中“Sine Wave”模块，单击鼠标右键，在快捷菜单中选择“add to 'untitled'”命令，就可以将“Sine Wave”模块添加到untitled窗口，如图7.2所示。

(5) 用同样的方法打开接收模块库“Sinks”，选择其中的“Scope”模块(示波器)拖放到“untitled”窗口中。

(6) 在“untitled”窗口中，用鼠标指向“Sine Wave”右侧的输出端，当光标变为十字符时，按住鼠标拖向“Scope”模块的输入端，松开鼠标按键，就完成了两个模块间的信号线连接，一个简单模型已经建成。

如图7.3所示。

(7) 开始仿真，单击“untitled”模型窗口中“开始仿真”图标，或者选择菜单“Simulink”——“Start”，则仿真开始。

双击“Scope”模块出现示波器显示屏，可以看到黄色的正弦波形。
