过程控制仪表课程设计报告题目：锅炉汽包水位控制系统的设计指导老师：高飞燕老师学院：电气工程学院班级：自动化062班学号：20064460218姓名：蒋泞骏学年：09-10学年第一学期时间：2010年12月5号--12月19号目录1系统简介2设计方案及仪表选型3控制系统仪表配接图及说明4仪表型号清单5参考文献1 系统简述随着我国国民经济的快速发展，锅炉的使用范围越来越广泛。
而锅炉温度控制是工业生产过程中经常遇到的过程控制,有些工艺过程对其温度的控制效果直接影响着产品的质量和产量。
现代锅炉的生产过程可以实现高度的机械化，这就为锅炉的自动化提供了有利条件。
锅炉自动化是提高锅炉安全性和经济性的重要措施。
目前，锅炉的自动化主要包括自动检测、自动调节、程序控制、自动保护和控制计算五个方面。
实现锅炉自动化能够提高锅炉运行的安全性、经济性和劳动生产率，改善劳动条件，减少运行人员。
锅炉是工业企业重要的动力设备，其任务是供给合格稳定的蒸汽或热水，以满足负荷的需要。
锅炉设备是一个复杂的控制对象，燃气燃油锅炉主要输入变量包括负荷、给水、燃料量、送风和引风量等，主要调节变量包括水位、温度及压力、烟气氧量和炉膛负压等；电加热锅炉主要输入变量包括负荷、锅炉给水和电阻丝电压等，主要调节变量包括水位和温度等。
锅炉生产过程的各个主要参数都必须严格控制。
锅炉系统是一个具有时变和时滞的比较复杂的系统，因此，对锅炉温度进行控制是工业过程控制中一个重要而且困难的问题[3] 。
在生产过程控制中，一些复杂环节，往往需要进行串级控制。
即把两个控制器串联起来，第一个控制器的设定值是控制目标，它的输出传给第二个控制器，作为它的设定值，第二个控制器的输出作为串级控制系统的输出，送到被控系统，作为它的控制“动作”。
控制系统的这种串级形式对于复杂对象的控制往往比单回路控制的效果更好。
串级控制对克服被控系统的时滞之所以能收到好的效果，是因为当用两个控制器进行串级控制时,每个控制器克服时滞的负担相对减小,这就使得整个控制系统克服时滞的能力得到加强。

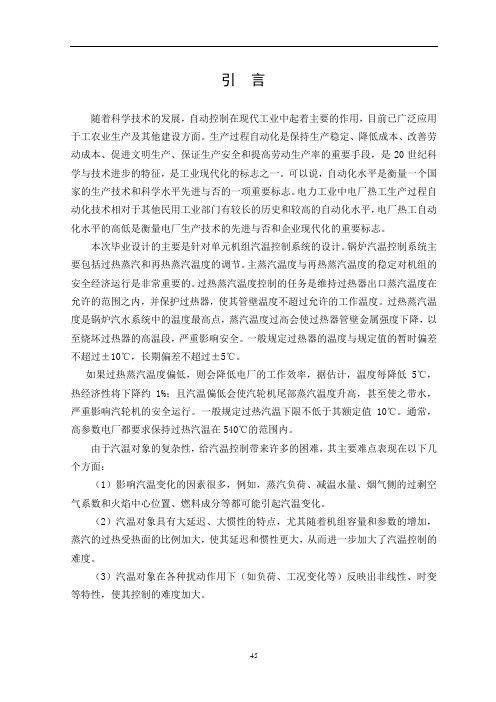

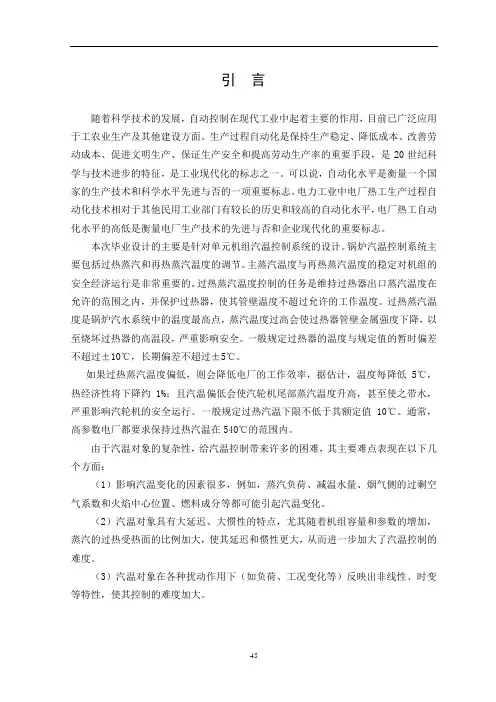

引言随着科学技术的发展，自动控制在现代工业中起着主要的作用，目前已广泛应用于工农业生产及其他建设方面。
生产过程自动化是保持生产稳定、降低成本、改善劳动成本、促进文明生产、保证生产安全和提高劳动生产率的重要手段，是20世纪科学与技术进步的特征，是工业现代化的标志之一。
可以说，自动化水平是衡量一个国家的生产技术和科学水平先进与否的一项重要标志。
电力工业中电厂热工生产过程自动化技术相对于其他民用工业部门有较长的历史和较高的自动化水平，电厂热工自动化水平的高低是衡量电厂生产技术的先进与否和企业现代化的重要标志。
本次毕业设计的主要是针对单元机组汽温控制系统的设计。
锅炉汽温控制系统主要包括过热蒸汽和再热蒸汽温度的调节。
主蒸汽温度与再热蒸汽温度的稳定对机组的安全经济运行是非常重要的。
过热蒸汽温度控制的任务是维持过热器出口蒸汽温度在允许的范围之内，并保护过热器，使其管壁温度不超过允许的工作温度。
过热蒸汽温度是锅炉汽水系统中的温度最高点，蒸汽温度过高会使过热器管壁金属强度下降，以至烧坏过热器的高温段，严重影响安全。
一般规定过热器的温度与规定值的暂时偏差不超过±10℃，长期偏差不超过±5℃。
如果过热蒸汽温度偏低，则会降低电厂的工作效率，据估计，温度每降低5℃，热经济性将下降约1%；且汽温偏低会使汽轮机尾部蒸汽温度升高，甚至使之带水，严重影响汽轮机的安全运行。
一般规定过热汽温下限不低于其额定值10℃。
通常，高参数电厂都要求保持过热汽温在540℃的范围内。
由于汽温对象的复杂性，给汽温控制带来许多的困难，其主要难点表现在以下几个方面：（1）影响汽温变化的因素很多，例如，蒸汽负荷、减温水量、烟气侧的过剩空气系数和火焰中心位置、燃料成分等都可能引起汽温变化。
（2）汽温对象具有大延迟、大惯性的特点，尤其随着机组容量和参数的增加，蒸汽的过热受热面的比例加大，使其延迟和惯性更大，从而进一步加大了汽温控制的难度。
滨州学院工业过程控制课程设计课题名称锅炉汽包液位控制系统专业电气工程与自动化班级* * * *学号********************姓名* * *指导教师* * *设计时间2013.6.3~2013设计成绩：指导老师：本栏目由指导教师根据大纲要求审核后，填报成绩并签名。
过程控制设计任务书摘要蒸汽锅炉是企业重要的动力设备，其任务是供给合格稳定的蒸汽产品，以满足负荷的需要。
工业蒸汽锅炉汽包水位控制的任务是控制给水流量使其与蒸发量保持动态平衡，维持汽包水位在工艺允许的范围内，是保证锅炉安全生产运行的必要条件，锅炉汽包水位也是锅炉运行中一个重要的监控参数，它间接地体现了锅炉负荷和给水之间的平衡关系。
利用各种检测器件对被控参数实时进行检测并反馈给控制器件，再根据自动控制理论的有关算法完成相应的运算并驱动调节机构完成相应的动作，从而达到自动控制的目的。
一汽包水位调节的任务给水自动调节也叫水位自动调节，其主要任务是：(1)维持锅炉水位在允许的范围内，使锅炉的给水量适应于蒸发量。
锅炉的水位是影响安全运行的重要因素。
水位过高会影响汽水分离装置的正常工作，严重时会导致蒸汽带水增加，使过热器管壁和气轮机叶片结垢，造成事故。
水位过低，则会破坏汽水正常循环，以致烧坏受热面。
水位过高或过低，都是不允许的。
所以，正常运行时汽包水位应在给定值的 30mm上下范围波动。
(2)保持给水量稳定。
给水量稳定，有助于省煤器和给水管道的安全运行。
实践证明，无论是电站锅炉，或者是工业锅炉，用人工操作调节水位，既不安全，也不经济，其最有效的方法是实现给水自动调节。
二设计锅炉汽包水位控制方案从锅炉汽包水位的动态性能入手，分析影响锅炉汽包水位的主要因素，并对这些因素对锅炉汽包水位动态性能的影响进行理论研究。
根据各个因素对锅炉汽包水位的影响采用汽包水位PID方案，达到控制锅炉汽包水位稳定的目的。
1 PID控制原理在控制系统中,控制器最常用的控制规律是PID控制。
内蒙古科技大学过程控制课程设计论文题目：锅炉给水控制系统设计学生姓名：学号：专业：测控技术与仪器班级：2008-1指导教师：2011年9月6日前言 (2)第一章锅炉的工艺流程 (3)锅炉的组成 (3)锅炉的工作过程 (3)1.3 锅炉的分类 (4)第二章锅炉控制系统的整体设计思路 (5)2.1 汽包水位的控制 (5)2.2 蒸汽温度的控制 (5)2.3 锅炉燃烧的控制 (5)第三章锅炉给水控制系统设计 (6)3.1 锅炉水位动态特性 (6)3.2 单冲量控制系统 (6)双冲量控制系统 (7)3.4 三冲量控制系统 (9)3.4.1 锅炉给水控制系统 (10)前馈控制系统 (11)第四章设计心得 (14)参考文献 (15)电力是以电能作为动力的能源。
发明于19世纪70 年代，电力的发明和应用掀起了第二次工业化高潮。
成为人类历史18世纪以来，世界发生的三次科技革命之一，从此科技改变了人们的生活。
20世纪出现的大规模电力系统是人类工程科学史上最重要的成就之一，是由发电、输电、变电、配电和用电等环节组成的电力生产与消费系统。
它将自然界的一次能源通过发电动力装置转化成电力，再经输电、变电和配电将电力供应到各用户。
火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。
火力发电的发电机组有两种主要形式：利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电，称为汽轮发电机组；燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电，称为燃气轮机发电机组。
火力发电厂通常是指以汽轮发电机组为主的发电厂。
锅炉是石油化工、发电等工业过程中必不可少的重要动力设备。
它所产生的高压蒸汽既可作为驱动透平的动力源，又可作为精馏、干燥、反应、加热等过程的热源。
随着工业生产规模的不断扩大，作为动力和热源的锅炉也向着大容量、高参数、高效率方向发展。
第一章锅炉的工艺流程锅炉设备包括锅炉本体设备和锅炉辅助设备。
锅炉本体设备主要由燃烧设备、蒸发设备、对流受热面、锅炉墙体构成的烟道和钢架构建等组成。
过程控制仪表课程设计题目锅炉汽包水位控制系统指导教师高飞燕班级自动化071学号20074460107学生姓名丁滔滔2011年1月5号附录：仪表配接图 (20)锅炉汽包水位控制系统1.系统简介：控制系统一般由以下几部分组成图1 自动控制系统简易图锅炉水位系统如下图：图2 单冲量控制系统原理图及方框图其单位阶跃响应图如下：图3 蒸汽流量干扰下水位阶跃曲线通过电容式液位计将检测来的液位信号变送给成标准信号，再输送给控制器，调节器再通过执行机构和阀来控制进水量，从而达到自动控制锅炉水位。
2．锅炉控制系统：2.1锅炉：锅炉是火力发电厂中主要设备之一。
它的作用是使燃料在炉膛中燃烧放热，井将热量传给工质，以产生一定压力和温度的蒸汽，供汽轮发电机组发电。
电厂锅炉与其他行业所用锅炉相比，具有容量大、参数高、结构复杂、自动化程度高等特点。
2.2过热器和再热器：蒸汽过热器是锅炉的重要组成部分，它的作用是将饱和蒸汽加热成为具有一定温度的过热蒸汽，并要求在锅炉负荷或其他工况变动时，保证过热气温的波动处在允许范围内。
提高蒸汽初压和初温可提高电厂循环热效率，但蒸汽初温的进一步提高受到金属材料耐热性能的限制。
蒸汽初压的提高随可提高循环热效率，但过热蒸汽压力的进一步提高受到汽轮机排气湿度的限制，因此为了提高循环热效率及降低排气湿度，可采用再热器。
通常，再热蒸汽压力为过热蒸汽压力的20%左右，再热蒸汽温度与过热蒸汽温度相近。
过热器和再热器内流动的为高温蒸汽，其传热性能差，而且过热器和再热器又位于高烟温区，所以管壁温度较高。
如何使过热器和再热器管能长期安全工作是过热器和再热器设计和运行中的重要问题。
在过热器和再热器的设计及运行中，应注意下列问题:⑴运行中应保持汽温的稳定，汽温波动不应超过±（5～10）℃。
⑵过热器和再热器要有可靠的调温手段，使运行工况在一定范围内变化时能维持额定的汽温。
⑶尽量防止和减少平行管子之间的偏差。
2.3省煤器和空气预热器：省煤器和空气预热器通常布置在锅炉对流烟道的尾部，进入这些受热面的烟气温度已较低，因此常把这两个受热面称为尾部受热面或低温受热面。
安徽建筑大学毕业设计（论文）专业：测控技术与仪器班级 : 二班学生姓名 : 胡磊学号 : 09210040203课题 : 锅炉温度控制系统设计指导老师：纪明伟2013 年 06 月 14 日摘要在调查对当前采暖需求情况的基础上，根据小型家用燃气锅炉的工作特点，再结合工程实际需要，研究了基于MCS-51单片机的家用燃气锅炉温度控制系统，旨在解决使用燃煤锅炉集中采暖时所遇到的锅炉温度不易控制的问题，改进家庭采暖的控制方式，提高采暖的经济性。
利用Protel99se软件设计电路，对智能控制器的电源电路、报警电路、时钟电路、复位电路、LCD液晶显示电路以及控制器的核心—温度采集电路进行了设计。
电源采用三端集成稳压器W7800 (W7900)系列元件7805,交流220 v 电压转换为单片机所需要的5V电压；利用AT89S51作为控制器的核心器件；利用集成电路温度传感器DS18B20测量锅炉水温;并将测量的水温与设定值比较，另外系统使用LCD液晶显示器显示当前水位、水位的上下限值、当前采集的温度值和预先设定的温度报警值。
当温度超过所设定的报警温度值，系统将发出报警声音，同时关闭锅炉燃烧器。
等待温度降到下限值，这时就可以重新锅炉燃烧器通电，继续加温，如此反复监控温度。
这样就可以提高能源的使用率，节约能源。
针对系统的特点和要求，在上述硬件电路及实现方法的基础上，利用汇编语言，设计了基于单片机的锅炉温度控制系统。
控制软件主要包括温度和温度采集子程序、水位控制程序、LCD液晶显示子程序等。
关键词：单片机；温度控制；DS18B20；燃气锅炉；LCD；ABSTRACTAccording to the market demand and the characteristics of domestic heating, this paper develops MCU intelligence controller for the minor gas-fired boiler which is domestic heating equipment on the basis of investigation of heating demand widely. The research purpose is to change the inconvenience of temperature control bring by using coal fired boiler for centralized heating, to increase economics of heating.The software called Protel99se for circuit designed is used to develop the hardware of the controller. The hardware includes the power supply circuit, the reset circuit,the clock circuit, the alarm circuit, the LCD display circuit, and the temperature collection which is the core of this controller. The three-pin integrated-circuit voltage regulator W7800 (7900) series component 7805 is used for the power supply. The Atmel AT89S51 chip is the core chip of the controller. The integrated temperature sensor DS18B20 is used to measure water temperature in boiler. The key circuit is used to set the alerm temperature and analog water in or out. In addition, LCD is used to display water level bound, current water level, temperature alerm value by presupposition and current temperature. When water level beyond its bound or when current temperature beyond its alerm value, the system gives an alerm and makes boiler burner off. When water temperature is down, the system releases alerm and makes boiler burener on. The system does it again and again.So the system can save energy and improve energy utilization rate. Aim at the demand and characteristic of the system, on the basis of these hardware and implement method, using assemble language, system designs boiler temperature control system design based on singlechip. This software includes temperature and water level monitor main program, temperature collection subprogram, analoy water in and out subprogram, keyboard scan subprogram, LCD display subprogram etc.Keywords:MCU; Temperature control; DS18B20;Gasboiler;Liquid CrystalDisplay;目录1 绪论 (1)1.1 课题背景 (1)1.2课题研究的目的及意义 (2)1.3系统的总体设计思想 (2)2 系统方案选择及工作原理 (1)2.1 系统设计方案 (1)2.2 系统结构框图 (2)2.2.1主要器件的选择 (4)2.2.2 辅助器件选择 (4)3 硬件电路设计 (5)3.1 主控单片机AT89S51芯片介绍 (5)3.1.1 主要性能特点 (5)3.1.2 AT89S51管脚说明 (6)3.2 单片机最小系统 (8)图3.2 最小单片机系统 (8)3.2.1时钟电路 (8)3.2.2 复位电路 (9)3.3 温度控制电路设计 (9)3.4按键电路设计 (10)3.5 水位检测电路设计 (10)3.6 稳压电源电路设计 (12)3.7温度传感器选择及温度采集电路 (13)3.7.1 DS18B20简介 (13)3.7.2温度采集电路 (14)3.8输出模块 (15)3.8.1 固态继电器SSR (15)3.8.2报警电路设计 (16)3.8.3液晶显示电路设计 (17)4 系统软件的设计 (19)4.1 系统主程序 (19)4.2 子模块软件设计 (20)4.2.1 A/D转换环节子程序设计 (21)4.2.2 DS18B20温度采集子程序设计 (21)4.2.3 LCD液晶显示子程序设计 (22)4.2.4 按键子程序设计 (23)总结 (24)参考文献 (25)致谢 (26)附录一 (27)附录二 (36)1 绪论1.1 课题背景由于工业过程控制的需要，特别是在计算机技术和微电子技术的迅猛发展以及自动控制理论和设计方法发展的推动下，国内外温度控制系统的发展迅速，并在智能化，自适应、参数整定等方面，以美国、德国、日本、瑞典等国家技术领先，都生产出了一批性能优异的、商品化的温度控制器及仪表，并在各行得到广泛的应用。
XXXXXXXX大学本科生过程控制课程设计说明书题目：热电厂锅炉炉膛温度控制系统的设计学生姓名：学号：专业：班级：指导教师：摘要锅炉是热电厂重要且基本的设备 ,其最主要的输出变量之一就是主蒸汽温度。
主汽温度自动调节的任务是维持过热器出口汽温在允许范围内 ,以确保机组运行的安全性和经济性。
如果该温度过高 ,会使锅炉受热面及蒸汽管道金属材料的蠕变速度加快 ,降低使用寿命。
若长期超温 ,则会导致过热器爆管 ,在汽机侧还会导致汽轮机的汽缸、汽阀、前几级喷嘴和叶片、高压缸前轴承等部件的寿命缩短 ,甚至损坏;假如该汽温过低 ,会降低机组的循环热效率 ,一般汽温每降低5 ℃～10 ℃,效率约降低1 % ,同时会使通过汽轮机最后几级的蒸汽湿度增加 ,引起叶片磨损;当汽温变化过大时 ,将导致锅炉和汽轮机金属管材及部件的疲劳 ,还将引起汽轮机汽缸和转子的胀差变化 ,甚至产生剧烈振动 ,危及机组的安全 ,所以有效精准的控制策略是十分必要的锅炉炉膛温度的控制效果直接影响着产品的质量，温度低于或者高于要求时都不能达到生产质量指标，有时甚至会发生生产事故，此设计控制以锅炉炉膛温度为主控参数、燃料和空气并列为副被控变量设计热电厂锅炉温度控制系统，以达到精度在正负5 ℃范围内。
关键词：热电厂；锅炉；炉膛温度；串级控制目录引言 (4)第一章热电厂的工艺流程及要求 (5)第二章锅炉的工艺流程及控制要求 (7)2.1锅炉的工艺流程 (7)2.2锅炉的控制要求 (8)第三章锅炉炉膛温度的分析 (8)第四章锅炉炉膛温度控制系统的设计 (12)4.1炉膛温度控制的理论数学模型 (12)4.2炉膛温度控制方法的选择 (12)4.3 系统单元元件的选择 (12)4.3.1温度检测变送器的选择 (12)4.3.2流量检测变送器的选择 (14)4.3.3主、副调节器正反作用的选择 (15)4.3.4主、副回路调节器调节规律的选择 (16)4.3.5控制器仪表的选择 (16)4.3.6控制阀的选择 (18)第五章锅炉炉膛温度控制系统的工作原理 (19)第六章总结 (20)参考文献 (21)引言随着现代工业生产的迅速发展,对工艺操作条件的要求更加严格,对安全运行及对控制质量的要求也更高。
锅炉温度控制系统的设计(共17页)-本页仅作为预览文档封面，使用时请删除本页-综述锅炉汽包燃烧系统是工业蒸汽锅炉安全、稳定运行的重要指标，温度过高，会使蒸汽带水过多，汽水分离差，使后续的过热器管壁结垢，传热效率下降，过热蒸汽温度下降，严重时将引起蒸汽品质下降，影响生产和安全；温度过低又将破坏部分水冷壁的水循环不能满足工艺要求，严重时会发生锅炉爆炸。
尤其是大型锅炉，一旦控制不当，容易使汽包满水或汽包内的水全部汽化，造成重大事故。
因此，在锅炉运行中，保证温度在正常范围是非常重要的。
本文设计了一种数字式锅炉温度控制系统，并给出了硬件原理图。
该控制系统是用MCS-51系列单片机及其相关硬件来实现，利用传感器测量温度数据、CPU循环检测传感器输出状态，并用光柱和LED指示温度的高度。
当锅炉温度低于用户设定的值时，系统自动打开燃料通道，当温度到达设定值时，系统自动关闭燃料通道。
通过定量的计算表明该控制系统设计合理、可行。
一.系统总体设计1．1 系统总体设计方案设计框图如下所示：图1-1系统框图1．2 单元电路方案的论证与选择硬件电路的设计是整个实验的关键部分，我们在设计中主要考虑了这几个方面：电路简单易懂，较好的体现物理思想；可行性好，操作方便。
在设计过程中有的电路有多种备选方案，我们综合各种因素做出了如下选择。
1．2．1 温度信号采集电路的论证与选择采用温度传感器DS18B20美国DALLAS公司的产品可编程单总线数字式温度传感器DS18B20可实现室内温度信号的采集，有很多优点：如直接输出数字信号，故省去了后继的信号放大及模数转换部分，外围电路简单，成本低;单总线接口，只有一根信号线作为单总线与CPU连接，且每一只都有自己唯一的64位系列号存储在其内部的ROM存储器中，故在一根信号线上可以挂接多个DS18820,便于多点测量且易于扩展。
DS 18 B2 0的测温范围较大，集成度较高，但需要串口来模拟其时序才能使用，故没有选用此方案。
