摘要本文将曲面造型与数值计算有机的结合在一起应用到离心泵叶轮的设计中。
采用二维造型得到计算区域，通过对离心泵叶轮内部流场的数值计算与分析，得到较好的离心泵叶轮。
本文主要对离心泵叶轮的计算公式进行研究，并对离心泵叶轮的尺寸进行计算。
建立了一个叶轮轴面投影图，为叶轮的绘型做准备。
选择一种适合的绘型方法，完成离心泵叶轮的绘型。
最后再利用PRO/E软件建立离心泵叶轮的三维实体模型,即完成了在PRO/E中的三维建模。
为了方便流场数值的模拟分析，使用Gambit软件对所得的三维模型进行划分网格，运用fluent软件做出边界条件并计算，再使用fluent软件对所设计的离心泵叶轮内三维流场进行了数值模拟，并对计算结果进行了分析。
而后采用基于标准k一e湍流模型来求解，在非结构化网格中，采用基于有限元的有限体积法对方程进行离散，用压力校正法进行数值求解。
利用湍流模拟结果，分析了离心泵叶轮进口边位置对泵性能的影响。
由于采用了多种求解方法和多重网格加速收敛技术，因而fluent能达到最佳的收敛速度和求解精度。
本文结合实例和经验，通过对离心泵叶轮CFD计算结果的分析，说明所设计的叶轮是成功的。
关键词：离心泵叶轮；PRO/E；三维建模；数值模拟；计算流体动力学（CFD）Title Based on PRO / E centrifugal impeller three-dimensional modeling and numerical simulationAbstractThis article will surface modeling and numerical computation applied to the organic combination of centrifugal pump design. Be calculated using two-dimensional modeling area, through the centrifugal pump impeller Numerical calculation and analysis, get a better pump impeller.In this paper, the formula for centrifugal pump impeller to study, and calculated the size of centrifugal pump impeller. The establishment of a leaf axle plane projection, the drawing of the impeller to prepare. Select the drawing of a suitable method to complete the drawing of centrifugal pump impeller. Finally, using PRO / E software to establish the three-dimensional solid model centrifugal pump impeller, which was completed in PRO / E in the three-dimensional modeling.In order to facilitate numerical simulation analysis,the use of proceeds Gambit software mesh three-dimensional model,using fluent software to make the boundary conditions anf calculate,and then use software designed for fluent centrifugal pump impeller flow field is numerically simulation and calculation results are analyzed. Then based on the standard k a e turbulence model to solve, in the unstructured grid, finite element based finite volume method to discretize the equations using the numerical solution of the pressure correction method. Turbulence simulation using the results of analysis of a centrifugal pump impeller inlet side of the pump performance of the location. As a result of a variety of multi-grid solution method and the accelerating convergence technology, which can achieve the best fluent convergence speed and solution accuracy.In this paper, examples and experience, through the centrifugal pump impeller CFD analysis results, indicating that the impeller is successful. Keywords: centrifugal pump impeller; PRO / E; three-dimensional modeling; numerical simulation; computational fluid dynamics (CFD)目录基于PRO/E离心泵叶轮三维建模及流场数值模拟分析第一章绪论1.1论文研究的背景：泵广泛应用于国民经济的各个部门，它的技术性能对各相关行业影响巨大，长期以来采用“手工设计一样机生产一样机测试一设计修改”的生产路线，其不仅研制开发费用高，而且周期很长。
基于Pro/E的汽轮机叶片三维几何造型的一种方法【摘要】探讨用Pro/ENGINEER5.0软件对汽轮机扭曲叶片三维几何造型的一种方法，采用NURBS曲线和圆弧曲线来表示叶片各特征截面型线，通过边界混合的办法来完成叶身表面的造型。
【关键词】汽轮机叶片；三维几何造型；Pro/E；边界混合０前言叶片是汽轮机中数量和种类最多的关键零件，其型线结构和工作状态直接影响能量的转换效率，因此其设计、制造要求非常高[1]。
考虑到气体动力学原理及工作效率的要求，一般的叶片在径向、轴向都有扭曲，前缘和后缘曲率变化剧烈。
叶片叶身表面是由许多曲面组成，对其表面质量要求也很高。
如果叶片表面设计精度达不到要求，对后续叶片的加工、检验，都会带来很大的影响。
因此，大多数的国内企业引进了先进的高端三维设计软件来提高对于复杂曲面叶片产品的设计能力。
本文利用Pro/E软件的曲面造型功能讨论了一种复杂曲面叶片造型的方法。
１NURBS曲线、曲面理论简介[2]随着技术的进步，汽轮机的效率越来越高，叶片的表面也越来越复杂，一般的初等解析方法无法表示。
非均匀有理Ｂ样条（Non-Uniform Rational B-Spline 缩写为NURBS）是上世纪80年代中期产生并已成为国际标准的一种曲线、曲面造型方法。
NURBS曲面采用统一的数据结构和求值算法精确地表示形体几何信息，同时控制点和权因子的引入为曲面的表示提供了更大的灵活性，局部改变控制点或权因子可以调整局部的曲面形状，而不影响其它部分。
当今世界主流的三维设计造型软件UG NX、Pro/E、Solid Works、CATIA等，其内核都已开发、扩充了NURBS功能；即在进行叶片的实体造型时，利用多个特征截面放样（混合）或扫描，各截面之间的特征按NURBS算法实现光顺。
１.1NURBS曲线表达式一条k次NURBS曲线是由分段有理B样条多项式基函数定义的，其形式为：ｐ（ｔ）＝■其中，ωi（i=0，1，…，n）称为权或权因子（Weights），与相应的控制顶点pi（i=0，1，…，n）相联系。

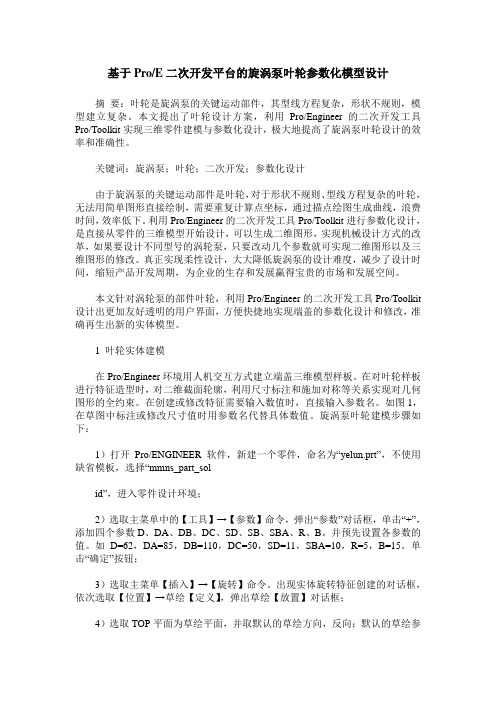

基于Pro/E二次开发平台的旋涡泵叶轮参数化模型设计摘要：叶轮是旋涡泵的关键运动部件，其型线方程复杂，形状不规则，模型建立复杂。
