电路图的绘制、识读

绘制、识读电气电路图时应遵循的基本原则(1)电路图一般分电源电路、主电路和帮助电路三部分绘制。

1)电源电路画成水平线，三相沟通电源相序L1、L2、L3自上而下依次画出，中性线N和爱护地线PE依次画在相线之下。

直流电源的“+”端画在上方，“-”端在下方画出。

电源开关要水平画出。

2)主电路是指受电的动力装置及掌握、爱护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路图要画在电路图的左侧并垂直电源电路。

3)帮助电路一般包括掌握主电路工作状态的掌握电路，显示主电路工作状态的指示电路，供应机床设备局部照明的照明电路等。

它由主令电器的触头、接触器线圈及帮助触头、继电器线图及触头、指示灯和照明灯等组成。

帮助电路通过的电流都较小，一般不超过5A。

画帮助电路时，帮助电路要跨接在两相电源线之间，一般根据掌握电路、指示电路和照明电路的挨次依次垂直画在主电路图的右侧，且电路中与下方电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上方电源线之间。

为读图便利，一般应根据自左至右、自上而下的排列来表示操作的挨次。

(2)电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。

读图时，应从触头的常态位置动身。

(3)电路图中，不画各电器元件实际的形状图，而采纳国家统一规定的电气图形符号画出。

(4)电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此必需标注相同的文字符号。

若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字以示区分，如KM1、KM2等。

(5)画电路图时，应尽可能削减线条和避开线条交叉。

对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直线电联系的交叉导线则不画小黑圆点。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

电气图纸制图规范及电气图纸的识读方法十六、导线的识别标记及其标注方法：1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。

2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。

主标记分从属标记、独立标记和组合标记三种。

3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。

从属标记分从属本端标记、从属远端标记、从属两端标记三种。

⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。

⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。

⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。

中断线从属标记示例：4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。

两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。

5、组合标记：从属标记和独立标记一起使用的标记系统。

从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。

6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。

补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。

基本电气图电气系统图和框图十七、系统图和框图的基本特征与用途：1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。

2、系统图与框图的共同点：都是用符号或带注释的框来表示。

区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。

3、电气系统图和框图的作用：⑴、作为进一步编制详细技术文件的依据。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

电路图怎么看电路图是指用电路元件符号表示电路连接的图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。

由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。

通过调试改进、修复错误、直至成功。

采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。

看懂电路图的步骤：1、根据由大到小，由粗到细的顺序识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

2、根据基本电路程式可以识读电路方框图（系统、板块或整机）整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。

绘制方框图的过程是认识电路的实践过程，是分析研究电路的一个实践阶段，可为深入识读实用电路图奠定思想和物质基础。

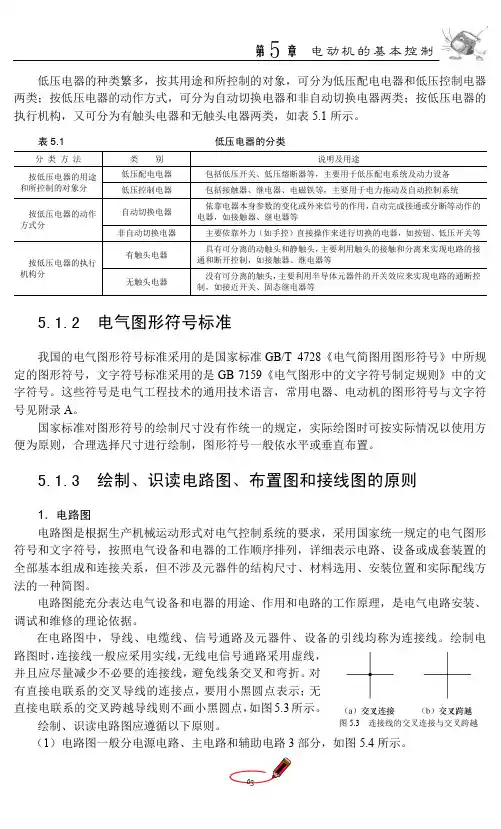

第5章电动机的基本控制低压电器的种类繁多，按其用途和所控制的对象，可分为低压配电电器和低压控制电器两类；按低压电器的动作方式，可分为自动切换电器和非自动切换电器两类；按低压电器的执行机构，又可分为有触头电器和无触头电器两类，如表5.1所示。

表5.1 低压电器的分类分类方法类别说明及用途按低压电器的用途和所控制的对象分低压配电电器包括低压开关、低压熔断器等，主要用于低压配电系统及动力设备低压控制电器包括接触器、继电器、电磁铁等，主要用于电力拖动及自动控制系统按低压电器的动作方式分自动切换电器依靠电器本身参数的变化或外来信号的作用，自动完成接通或分断等动作的电器，如接触器、继电器等非自动切换电器主要依靠外力（如手控）直接操作来进行切换的电器，如按钮、低压开关等按低压电器的执行机构分有触头电器具有可分离的动触头和静触头，主要利用触头的接触和分离来实现电路的接通和断开控制，如接触器、继电器等无触头电器没有可分离的触头，主要利用半导体元器件的开关效应来实现电路的通断控制，如接近开关、固态继电器等5.1.2 电气图形符号标准我国的电气图形符号标准采用的是国家标准GB/T 4728《电气简图用图形符号》中所规定的图形符号，文字符号标准采用的是GB 7159《电气图形中的文字符号制定规则》中的文字符号。

这些符号是电气工程技术的通用技术语言，常用电器、电动机的图形符号与文字符号见附录A。

国家标准对图形符号的绘制尺寸没有作统一的规定，实际绘图时可按实际情况以使用方便为原则，合理选择尺寸进行绘制，图形符号一般依水平或垂直布置。

5.1.3 绘制、识读电路图、布置图和接线图的原则1．电路图电路图是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，但不涉及元器件的结构尺寸、材料选用、安装位置和实际配线方法的一种简图。

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

学习电路图的方法与技巧有哪些学习电路图的方法与技巧有哪些?画电路图首先克服怕难思想，然后要掌握方法。

想了解更多的信息吗，和店铺一起看看吧!下面是店铺分享给大家的学习电路图的方法与技巧的资料，希望大家喜欢!学习电路图的方法与技巧(一)看实物画电路图。

关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

(二)明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交*，导线必须画到接线柱上(开关，电流表，电压表等)接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
