实验九 LCM1602液晶显示实验一、实验目的1.掌握keil C51软件与protues软件联合仿真调试的方法；2.掌握LCM1602液晶模块显示西文的原理及使用方法；3.掌握用8位数据模式驱动LCM1602液晶的C语言编程方法；二、实验内容1.用protues设计一LCM1602液晶显示接口电路。

要求利用P0接LCM1602液晶的数据端，P2.0~P2.2做LCM1602液晶的控制信号输入端。

P3.0~P3.4口扩展4个功能键K1~K4，电路如下2.编写程序，实现字符的静态和动态显示，字符为第一行“姓名全拼”第二行“专业全拼+学号”。

液晶的初始化，字符显示程序可参考官网的程序文件。

3.编写程序，利用功能键实现字符的纵向滚动和横向滚动等效果显示，主程序静态显示“My Informatiom”,显示字符如下：1.姓名全拼2.专业全拼+学号3.MCS-51 EXP84.LCD DISPLAY ”三．实验步骤1.用Protues设计1602液晶显示接口电路；2.在Keil51中编写液晶显示控制程序，编译通过后，与Protues联合调试；3.按功能键，观察字符及效果是否正确显示；四．实验电路2五．实验程序1静态#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code table[]="1.wanglin"; uchar code table1[]="2.tongxin 517"; sbit lcden=P2^2;sbit lcdrs=P2^0;uchar num;void delay(uint z){ uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com){ lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date) { lcdrs=1;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void init(){ lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80+0x1);}void main(){ init();while(1){write_com(0x80);for(num=0;num<10;num++){write_data(table[num]);delay(300);}write_com(2);write_com(0x80+0x40);for(num=0;num<13;num++){write_data(table1[num]);delay(300);}}}1动态#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code table[]="1.wanglin"; uchar code table1[]="2.tongxin 517"; sbit lcden=P2^2;sbit lcdrs=P2^0;uchar num;void delay(uint z){ uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com){ lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date){ lcdrs=1;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void init(){ lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80+0x1);}void main(){ init();while(1){write_com(0x80);for(num=0;num<10;num++){write_data(table[num]);delay(300);}write_com(2);write_com(0x80+0x40);for(num=0;num<13;num++){write_data(table1[num]);delay(300);}write_com(1);}}2#include<reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit lcden=P2^2;sbit lcdrs=P2^0;sbit lcdrw=P2^1;sbit busy=P0^7;sbit K1=P3^0;sbit K2=P3^1;bit flag1,flag2,flag3,flag4;uchar num,i;uchar code tab[]="My information!"; uchar code tab1[]="1.wanglin";uchar code tab2[]="2.tongxin 517"; uchar code tab3[]="3.MCS-51 EXP8"; uchar code tab4[]="4.LCD DISPLAY";void LCD_check_busy() {while(1){lcden=0;lcdrs=0;lcdrw=1;P0=0xff;lcden=1;if(busy==0) break;}lcden=0;}void delay(uint x){while(x--);}void delay_ms(uint x){int a,b;for(a=x;a>0;a--)for(b=110;b>0;b--);}void write_com(uchar com) {LCD_check_busy();lcdrs=0;lcden=0;lcdrw=0;P0=com;lcden=1;lcden=0;}void write_dat(uchar dat) {LCD_check_busy();lcdrs=1;P0=dat;delay(5); lcdrw=0;lcden=1;lcden=0;}void lcd_init(){lcden=0;write_com(0x38);write_com(0x0f);write_com(0x06);}void write_str(uchar *str){while(*str!='\0'){while(flag3);if(flag4){ write_com(0x01); break; } write_dat(*str) ;str++;delay_ms(50);}}void main(){uchar *ptr=tab;uchar*p=tab1,*q=tab2,*m=tab3,*n=tab4;TMOD=0x00;TH0=(65536-20000)/256;TL0=(65536-20000)%256;TR0=1;ET0=1;EX0=1;EX1=1;IT0=IT1=1;EA=1;PX1=1;lcd_init();while(1){write_com(01);write_com(0x80+0x00);for(i=0;i<15;i++){if(flag1|flag2) break;write_dat(tab[i]);delay_ms(100);}while(flag1==1){write_com(0x01);write_com(0x80+0x00);write_str(p);if(flag4){ flag4=0; break;}write_com(0xc0+0x00);write_str(q);if(flag4){ flag4=0; break;}delay_ms(800);write_com(0x01);write_com(0x80+0x00);write_str(q);if(flag4){ flag4=0; break;}write_com(0xc0+0x00);write_str(m);if(flag4){ flag4=0; break;}delay_ms(800);write_com(0x01);write_com(0x80+0x00);write_str(m);if(flag4){flag4=0; break;}write_com(0xc0+0x00);write_str(n);if(flag4){flag4=0; break;}delay_ms(800);write_com(0x01);write_com(0x80+0x00);write_str(n);if(flag4){ flag4=0; break;}write_com(0xc0+0x00);write_str(p);if(flag4){ flag4=0; break;}delay_ms(800);}while(flag2==1){write_com(0x01); write_com(0x80+0x00);write_str(p);if(flag4){ flag4=0; break;} write_com(0x80+0x15);write_str(q);if(flag4){ flag4=0; break;} write_com(0xc0+0x00);write_str(m);if(flag4){ flag4=0; break;} write_com(0xc0+0x15);write_str(n);if(flag4){ flag4=0; break;}while(flag2==1){write_com(0x1c);delay_ms(300);while(flag3);}}}}void key12() interrupt 1{TH0=(65536-20000)/256;TL0=(65536-20000)%256;if(K1==0)delay_ms(5);if(K1==0&&flag2==0){TR0=0;flag1=1;}if(K2==0)delay_ms(5);if(K2==0&&flag1==0){TR0=0;flag2=1;}}void key3() interrupt 0{EX1=0; delay_ms(5); EX1=1;if(flag1|flag2==1)flag3=~flag3;}void key4() interrupt 2{EX1=0; delay_ms(5); EX1=1;flag4=1;if(flag1==1|flag2==1){flag1=flag2=flag3=0;TR0=1;}}六、实验总结1. 1602动态显示的原理即先写入要显示的字符，然后写入滚动的命令，从而实现不同的动态效果。

1602详细资料和实例1602字符液晶在实际的产品中运用的也比较多了，前几天留意了一下，发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。

而且对于单片机的学习而言，掌握1602的用法是每一个学习者必然要经历的过程。

在此，我将使用1602过程中遇到的问题以及感受记录下来，希望能够给初学者带来一点指导，少走一点弯路。

所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。

目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。

DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码（指A的字模代码，0x20～0x7F为标准的ASCII码，通过这个代码，在CGROM中查找到相应的字符显示）就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系。

（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码，见字模关系对照表)并不能显示1出来。

这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。

1602液晶课程设计一、教学目标本课程旨在让学生了解和掌握1602液晶的基本原理、操作方法和应用技巧。

通过本课程的学习，学生应能理解1602液晶的结构和功能，熟练使用1602液晶进行显示操作，并能够运用1602液晶解决实际问题。

•掌握1602液晶的基本原理和结构。

•了解1602液晶的显示原理和操作方法。

•掌握1602液晶在实际应用中的基本技巧。

•能够正确连接1602液晶显示屏和控制器。

•能够使用1602液晶进行基本的数据显示和操作。

•能够设计和实现使用1602液晶的简单应用系统。

情感态度价值观目标：•培养学生的实验操作能力和问题解决能力。

•培养学生的创新意识和实践能力。

•培养学生的团队合作意识和交流沟通能力。

二、教学内容本课程的教学内容主要包括1602液晶的基本原理、操作方法和应用实例。

具体的教学大纲如下：1.1602液晶的基本原理：介绍1602液晶的结构和功能，解释1602液晶的工作原理。

2.1602液晶的操作方法：讲解1602液晶的显示原理和操作方法，包括字符显示、数据传输等。

3.1602液晶的应用实例：介绍1602液晶在实际应用中的基本技巧，如显示数字、字符串、图像等。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。

具体方法如下：1.讲授法：通过讲解1602液晶的基本原理和操作方法，使学生掌握相关知识。

2.实验法：通过实际操作1602液晶显示屏，让学生亲手实践，加深对液晶显示原理的理解。

3.案例分析法：通过分析实际应用实例，使学生了解1602液晶在实际中的应用和价值。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用合适的教材，为学生提供系统的学习材料。

2.实验设备：准备1602液晶显示屏和控制器，供学生进行实验操作。

3.多媒体资料：提供相关的视频、图片等多媒体资料，帮助学生更直观地理解1602液晶的原理和操作。

1602液晶课程设计一、课程目标知识目标：1. 学生能理解液晶的基本概念，掌握1602液晶模块的工作原理和接口技术。

2. 学生能够运用所学知识，分析1602液晶模块的电路连接，并进行正确的操作。

3. 学生能够了解液晶显示技术在生活中的应用，认识到科技与生活的紧密联系。

技能目标：1. 学生能够独立完成1602液晶模块的连接与编程，实现基本的信息显示。

2. 学生通过实践操作，提高动手能力，培养解决实际问题的能力。

3. 学生能够运用1602液晶模块进行简单的项目设计，提高创新意识和团队合作能力。

情感态度价值观目标：1. 学生对液晶显示技术产生兴趣，培养探究精神和科学态度。

2. 学生在学习和实践中，认识到团队合作的重要性，树立合作共赢的观念。

3. 学生通过了解液晶显示技术的应用，激发对电子科技的热情，提高社会责任感和使命感。

分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握液晶显示技术的基础上，提高实践操作能力和创新意识，培养科学精神与团队协作能力，使学生在学习过程中充分体会到科技的魅力，激发学习兴趣。

通过课程学习，将目标分解为具体的学习成果，便于后续的教学设计和评估。

二、教学内容1. 液晶基本概念：液晶的特性、分类及工作原理。

2. 1602液晶模块：模块结构、引脚功能、操作指令。

3. 电路连接与编程：1602液晶模块与微控制器的连接方法，编程实现信息显示。

4. 实践操作：学生分组进行1602液晶模块的连接、编程和调试。

5. 项目设计：运用1602液晶模块设计简单的应用项目，如温度显示、时间显示等。

教学大纲安排：第一课时：液晶基本概念，介绍液晶的特性、分类及工作原理。

第二课时：1602液晶模块，详细讲解模块结构、引脚功能、操作指令。

第三课时：电路连接与编程，分析1602液晶模块与微控制器的连接方法，编写程序实现信息显示。

第四课时：实践操作，学生分组进行1602液晶模块的连接、编程和调试。

第五课时：项目设计，学生团队合作，运用1602液晶模块设计并实现简单应用项目。

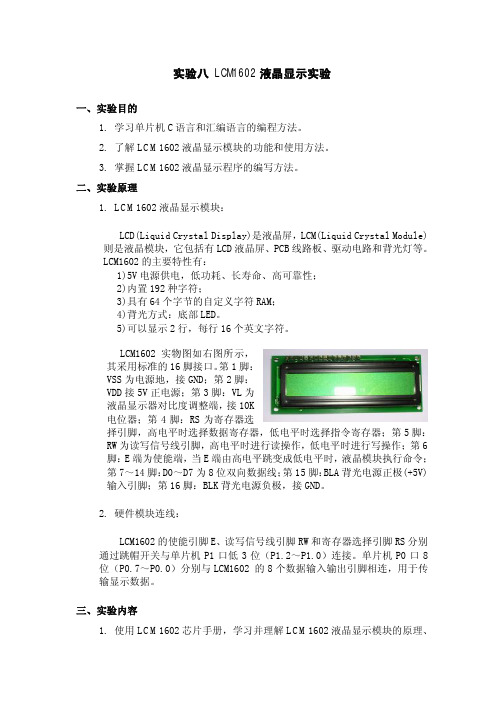

实验八 LCM1602液晶显示实验一、实验目的1.学习单片机C语言和汇编语言的编程方法。

2.了解LCM1602液晶显示模块的功能和使用方法。

3.掌握LCM1602液晶显示程序的编写方法。

二、实验原理1.LCM1602液晶显示模块：LCD(Liquid Crystal Display)是液晶屏，LCM(Liquid Crystal Module)则是液晶模块，它包括有LCD液晶屏、PCB线路板、驱动电路和背光灯等。

LCM1602的主要特性有：1)5V电源供电，低功耗、长寿命、高可靠性；2)内置192种字符；3)具有64个字节的自定义字符RAM；4)背光方式：底部LED。

5)可以显示2行，每行16个英文字符。

LCM1602实物图如右图所示，其采用标准的16脚接口。

第1脚：VSS为电源地，接GND；第2脚：VDD接5V正电源；第3脚：VL为液晶显示器对比度调整端，接10K电位器；第4脚：RS为寄存器选择引脚，高电平时选择数据寄存器，低电平时选择指令寄存器；第5脚：RW为读写信号线引脚，高电平时进行读操作，低电平时进行写操作；第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令；第7～14脚：D0～D7为8位双向数据线；第15脚：BLA背光电源正极(+5V)输入引脚；第16脚：BLK背光电源负极，接GND。

2.硬件模块连线：LCM1602的使能引脚E、读写信号线引脚RW和寄存器选择引脚RS分别通过跳帽开关与单片机P1口低3位（P1.2～P1.0）连接。

单片机P0口8位（P0.7～P0.0）分别与LCM1602 的8个数据输入输出引脚相连，用于传输显示数据。

三、实验内容1.使用LCM1602芯片手册，学习并理解LCM1602液晶显示模块的原理、功能以及使用方法。

2.用C语言或汇编语言编写LCM1602液晶显示程序。

3.调节电位器，观察液晶显示的对比度。

四、实验步骤1.连接本实验用到的硬件模块：单片机系统模块、LCM1602液晶显示模块。

实验报告实验名称： [1602液晶显示]姓名： []学号： [2]指导教师： [解]实验时间： [2014年4月1日]信息与通信工程学院1602液晶实验1实验要求任务1：使液晶显示姓名、学号。

任务2: 实现在LCD1602液晶屏第一行左侧第一位的位置循环显示0~9，并且可以用一个拨码开关BM8实现显示的复位功能。

2实验原理2.1 TLC5620基本原理1>.液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA 移动通信工具等众多领域。

②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由 M×N 个显示单元组成，假设 LCD 显示屏有 64 行，每行有128列，每 8 列对应 1 字节的 8 位，即每行由 16 字节，共 16×8=128 个点组成，屏上 64×16 个显示单元与显示 RAM 区 1024 字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

例如屏的第一行的亮暗由 RAM 区的 000H——00FH 的 16字节的内容决定，当（000H）=FFH 时，则屏幕的左上角显示一条短亮线，长度为 8 个点；当（3FFH）=FFH 时，则屏幕的右下角显示一条短亮线；当（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H 时，则在屏幕的顶部显示一条由 8 段亮线和 8 条暗线组成的虚线。

#include<reg52.h>//#include <I2C.H>#include <intrins.h>#define CHECK_BUSY#define PCF8591 0x90 //PCF8591 地址#define uchar unsigned char#define uint unsigned int#define NOP() _nop_() /* 定义空指令*/#define _Nop() _nop_() /*定义空指令*/#define RS_CLR RS=0#define RS_SET RS=1#define RW_CLR RW=0#define RW_SET RW=1#define EN_CLR EN=0#define EN_SET EN=1#define DataPort P0// 此表为LED 的字模// 0 1 2 3 4 5 6 7 8 9 A b c d E - L P U Hidden _ (20)unsigned char code Disp_Tab[] = { 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x88,0x83,0xC6,0xA1,0x86,0xbf,0xc7,0x 8c,0xc1, 0xff, 0xf7 };unsigned char TABLEW[8] ={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char AD_CHANNEL;unsigned char LedOut[8];unsigned int D[32];//这三个引脚参考资料sbit E=P2^7; //1602使能引脚sbit RW=P2^6; //1602读写引脚sbit RS=P2^5; //1602数据/命令选择引脚sbit SDA=P3^6; //I2C 数据sbit SCL=P3^7; //I2C 时钟bit ack; /*应答标志位*/sbit KEY1 = P3^2;sbit KEY2 = P3^3;sbit KEY3 = P3^4;sbit KEY4 = P3^5;/********************************************************************* 名称: delay()* 功能: 延时,延时时间大概为5US。

电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：单片机原理与接口技术实验3、芯片时序表：4、LCD数据存储器地址LCD内置了DDRAM，用来寄存待显示的字符代码。

其地址与屏幕的对应关系如下：也就意味着想要在LCD1602的第一行第一列显示一个“A”字符，就要向DDRAM的00H地址写入“A”，但是在实际写入时，还必须将00H加上80H，即0X80+0X00。

以此类推，如果想要在LCD1602的第二行的第二列显示字符内容，则实际写入地址应该为0X80+0X41。

5、1602LCD的一般初始化(复位)过程(1) 延时15ms。

(2) 写指令38H(不检测忙信号)。

(3) 延时5ms。

(4) 写指令38H(不检测忙信号)。

(5) 延时5ms。

(6) 写指令38H(不检测忙信号)。

(7) 以后每次写指令、读/写数据操作均需要检测忙信号。

(8) 写指令38H：显示模式设置。

(9) 写指令08H：显示关闭。

(10) 写指令01H：显示清屏。

(11) 写指令06H：显示光标移动设置。

(12) 写指令0CH：显示开及光标设置。

6、LCD1602与单片机直接连接典型示意图如图8.1所示。

图8.1 LCD1602液晶显示。

三、实验内容和步骤1、用Proteus设计一LCD1602液晶显示接口电路。

参考实验指导书上的参考程序，编写程序，实现字符的静态显示。

显示字符为：第一行：“姓名全拼（居中）”，第二行：“专业全拼+学号(后3位)”。

将LCD显示截图以及相应的程序保存在下方。

#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code table[]=" xuzhulin ";uchar code table1[]="zidonghua 031";sbit lcden=P2^7;sbit lcdrw=P2^6;sbit lcdrs=P2^5;uchar num;for(num=0;num<12;num++){write_data(table[num]); //写数据，LCD的第一行显示delay(200);}write_com(0x02); //光标返回write_com(0x80+0x40); //设置数据地址指针，LCD第二行显示for(num=0;num<16;num++){write_data(table1[num]);delay(200);}while(1);}}2、在上一题的基础上，增加两个外部中断，实现不同内容的显示。
