液晶显示实验(精选)

一、实验目的1. 理解液晶显示器（LCD）的基本工作原理和组成结构。

2. 掌握液晶显示器驱动电路的设计与调试方法。

3. 熟悉液晶显示器的接口技术及其与单片机的连接方式。

4. 通过实验验证液晶显示器的显示功能，并实现简单图形和文字的显示。

二、实验原理液晶显示器（LCD）是一种利用液晶材料的光学各向异性来实现图像显示的设备。

它主要由液晶层、偏光片、电极阵列、驱动电路等部分组成。

液晶分子在电场作用下会改变其排列方向，从而改变通过液晶层的光的偏振状态，实现图像的显示。

三、实验器材1. 液晶显示器模块（如12864 LCD模块）2. 单片机开发板（如STC89C52单片机）3. 电源模块4. 连接线5. 实验平台（如面包板）四、实验内容1. 液晶显示器模块的识别与检测首先，对所购买的液晶显示器模块进行外观检查，确保无损坏。

然后，根据模块说明书，连接电源和单片机开发板，进行初步的检测。

2. 液晶显示器驱动电路的设计与调试根据液晶显示器模块的技术参数，设计驱动电路。

主要包括以下部分：- 电源电路：将单片机提供的电压转换为液晶显示器所需的电压。

- 驱动电路：负责控制液晶显示器模块的行、列电极，实现图像的显示。

- 接口电路：将单片机的信号与液晶显示器的控制信号进行连接。

在设计电路时，需要注意以下几点：- 电源电压要稳定，避免对液晶显示器模块造成损害。

- 驱动电路的驱动能力要足够，确保液晶显示器模块能够正常显示。

- 接口电路的信号传输要可靠，避免信号干扰。

设计完成后，进行电路调试，确保电路正常工作。

3. 液晶显示器的控制程序编写根据液晶显示器模块的控制指令，编写控制程序。

主要包括以下部分：- 初始化程序：设置液晶显示器的显示模式、对比度等参数。

- 显示程序：实现文字、图形的显示。

- 清屏程序：清除液晶显示器上的显示内容。

在编写程序时，需要注意以下几点：- 控制指令要正确，避免对液晶显示器模块造成损害。

- 程序要简洁，易于调试和维护。

lcd显示实验报告LCD显示实验报告概述：本次实验旨在研究和探究液晶显示技术的原理和应用。

液晶显示器（LCD）是一种广泛应用于电子设备中的平面显示技术，其优点包括低功耗、高对比度、视角广等特点。

通过实验，我们将深入了解LCD的工作原理以及其在各种设备中的应用。

实验步骤：1. 实验前准备在实验开始前，我们需要准备一块LCD显示屏、适配器、电源线以及连接所需的电缆。

2. 实验搭建将LCD显示屏与适配器通过电缆连接，并将电源线插入适配器和电源插座之间。

确保所有连接牢固可靠。

3. 实验操作打开电源开关，观察LCD显示屏是否正常亮起。

如果显示屏亮起，说明连接成功。

4. 实验观察观察LCD显示屏上的图像、文字或图标是否清晰可见。

注意观察显示屏的对比度、颜色鲜艳度以及视角范围等特点。

5. 实验分析通过对比实验观察到的LCD显示效果，我们可以得出以下结论：- LCD显示屏的图像清晰度和对比度较高，能够呈现出细节丰富的图像。

- LCD显示屏的颜色鲜艳度较高，能够准确还原图像的真实色彩。

- LCD显示屏的视角范围较广，观察者可以从不同角度观察屏幕上的内容而不会出现明显的颜色变化或失真。

实验原理：液晶显示器的工作原理是利用液晶分子的光学性质来调节光的透过程度。

液晶分子在电场的作用下会发生旋转或排列，从而改变光的透过程度，进而形成图像。

液晶显示器主要由两层玻璃基板构成，中间夹层有液晶分子。

在两层玻璃基板上分别涂有透明电极，并通过透明电极与外部电源相连。

当外部电源施加电压时，电场作用下液晶分子发生旋转或排列，从而改变光的透过程度。

液晶显示器通常由红、绿、蓝三种基本颜色的像素组成，通过控制每个像素的电压来调节颜色的深浅和亮度。

通过对不同像素的电压控制，液晶显示器能够呈现出丰富多彩的图像。

应用领域：液晶显示器已广泛应用于各种电子设备中，包括但不限于以下领域：1. 个人电脑和笔记本电脑：作为主要的显示设备，液晶显示器提供了清晰、高对比度的图像，使用户能够更好地操作和浏览信息。

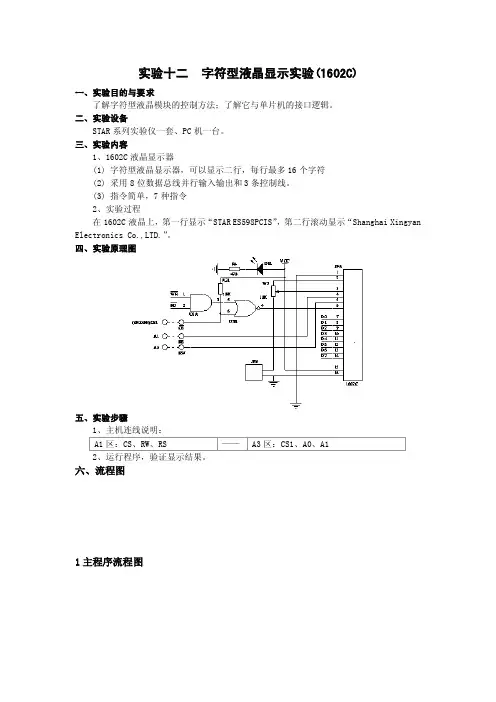

实验十二字符型液晶显示实验(1602C)一、实验目的与要求了解字符型液晶模块的控制方法；了解它与单片机的接口逻辑。

二、实验设备STAR系列实验仪一套、PC机一台。

三、实验内容1、1602C液晶显示器(1) 字符型液晶显示器，可以显示二行，每行最多16个字符(2) 采用8位数据总线并行输入输出和3条控制线。

(3) 指令简单，7种指令2、实验过程在1602C液晶上，第一行显示“STAR ES598PCIS”，第二行滚动显示“Shanghai Xingyan Electronics Co.,LTD.”。

四、实验原理图五、实验步骤1、主机连线说明：2、运行程序，验证显示结果。

六、流程图1主程序流程图①子程序延时15ms ②子程序延时5ms③子程序DL50ms ④子程序 DelayTime_Move⑤子程序：DL05S ⑥子程序：WrconNoBusy⑦子程序：写指令子程序：WR_Con⑧子程序：写数据子程序WR_Data⑨子程序：Clear_LCD 10子程序：Close_Cursor关光标子程序11：清行A:哪一行Clear_Line子程序12：设置光标A--光标位置子程序13：Set_DdramCursor设置光标A--光标位置A=00H～13H，光标在第一行；A=40H～53H，光标在第二行A=14H～27H，光标在第三行；A=54H～67H，光标在第四行Set_CgramCursor七、实验现象在1602C液晶上，第一行显示“STAR ES598PCIS”，第二行滚动显示“Shanghai Xingyan Electronics Co.,LTD.”。

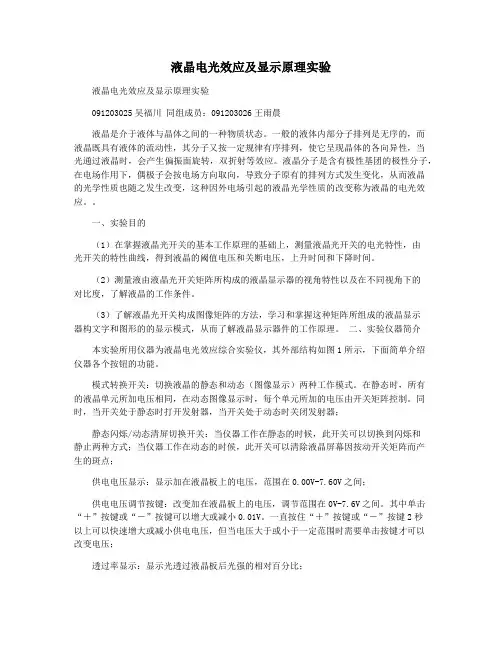

液晶电光效应及显示原理实验液晶电光效应及显示原理实验091203025吴福川同组成员：091203026王雨晨液晶是介于液体与晶体之间的一种物质状态。

一般的液体内部分子排列是无序的，而液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性，当光通过液晶时，会产生偏振面旋转，双折射等效应。

液晶分子是含有极性基团的极性分子，在电场作用下，偶极子会按电场方向取向，导致分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。

一、实验目的（1）在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性，由光开关的特性曲线，得到液晶的阈值电压和关断电压，上升时间和下降时间。

（2）测量液由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶的工作条件。

（3）了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构文字和图形的的显示模式，从而了解液晶显示器件的工作原理。

二、实验仪器简介本实验所用仪器为液晶电光效应综合实验仪，其外部结构如图1所示，下面简单介绍仪器各个按钮的功能。

模式转换开关：切换液晶的静态和动态（图像显示）两种工作模式。

在静态时，所有的液晶单元所加电压相同，在动态图像显示时，每个单元所加的电压由开关矩阵控制。

同时，当开关处于静态时打开发射器，当开关处于动态时关闭发射器；静态闪烁/动态清屏切换开关：当仪器工作在静态的时候，此开关可以切换到闪烁和静止两种方式；当仪器工作在动态的时候，此开关可以清除液晶屏幕因按动开关矩阵而产生的斑点；供电电压显示：显示加在液晶板上的电压，范围在0.00V-7.60V之间；供电电压调节按键：改变加在液晶板上的电压，调节范围在0V-7.6V之间。

其中单击“＋”按键或“－”按键可以增大或减小0.01V。

一直按住“＋”按键或“－”按键2秒以上可以快速增大或减小供电电压，但当电压大于或小于一定范围时需要单击按键才可以改变电压；透过率显示：显示光透过液晶板后光强的相对百分比；透过率校准按键：在接收器处于最大接收状态的时候（即供电电压为0V时），如果显示值大于“250”，则按住该键3秒可以将透过率校准为100％；如果供电电压不为0，或显示小于“250”，则该按键无效，不能校准透过率；液晶驱动输出：接存储示波器，显示液晶的驱动电压；光功率输出：接存储示波器，显示液晶的时间响应曲线，可以根据此曲线来得到液晶响应时间的上升时间和下降时间；扩展接口：连接LCDEO信号适配器的接口，通过信号适配器可以使用普通示波器观测液晶光开关特性的响应时间曲线，此时用信号适配器的液晶驱动输出和光功率输出接双踪示波器；发射器：为仪器提供较强的光源；液晶板：本实验仪器的测量样品；接收器：将透过液晶板的光强信号转换为电压输入到透过率显示表；开关矩阵：此为16×16的按键矩阵，用于液晶的显示功能实验；液晶转盘：承载液晶板一起转动，用于液晶的视角特性实验；电源开关：仪器的总电源开关。

液晶显示实验报告液晶显示实验报告引言液晶显示技术是一种广泛应用于电子产品中的显示技术，如手机、电视、电脑等。

本实验旨在通过实际操作，了解液晶显示的原理、结构和工作原理，以及其在现代科技中的应用。

一、液晶显示的原理液晶显示的原理基于液晶分子的特性。

液晶分子具有一定的有序性，可以通过电场的作用来改变其排列方式，从而实现显示效果。

液晶显示器由液晶层、电极层和背光源组成。

液晶分子在电场作用下，会改变其排列方式，从而改变透光性，实现图像显示。

二、液晶显示器的结构液晶显示器的结构主要包括液晶层、电极层和背光源。

液晶层是由两片玻璃基板组成，中间夹有液晶分子。

电极层则是通过透明导电材料制成，用于施加电场。

背光源则提供背光照明，使得液晶层中的图像能够显示出来。

三、液晶显示器的工作原理液晶显示器的工作原理是通过改变液晶分子排列方式来实现图像显示。

当液晶显示器接收到图像信号时，电极层会施加电场，改变液晶分子的排列方式。

不同排列方式的液晶分子会对光的透过程度产生不同的影响，从而形成图像。

四、液晶显示器的应用液晶显示技术在现代科技中得到广泛应用。

手机、电视、电脑等电子产品都采用了液晶显示技术。

液晶显示器具有低功耗、薄型化和高分辨率等优势，成为了主流的显示技术。

五、实验过程及结果在实验中，我们使用了一个简单的液晶显示器模块进行了实验。

首先，我们连接了电源和信号源，并调整了合适的亮度和对比度。

然后，我们通过输入不同的图像信号，观察液晶显示器的显示效果。

实验结果表明，液晶显示器能够准确地显示输入的图像信号，并且在不同亮度和对比度的调整下，能够呈现出清晰、鲜艳的图像。

六、实验总结通过本次实验，我们深入了解了液晶显示技术的原理、结构和工作原理。

液晶显示器作为一种重要的显示技术，在现代科技中发挥着重要的作用。

我们也通过实际操作，对液晶显示器的工作过程有了更深入的理解。

通过实验结果的观察和分析，我们进一步验证了液晶显示器的可靠性和稳定性。

LCD液晶显⽰实验实验报告及程序实验三 LCD1602液晶显⽰实验姓名专业学号成绩⼀、实验⽬的1.掌握Keil C51软件与proteus软件联合仿真调试的⽅法；2.掌握LCD1602液晶模块显⽰西⽂的原理及使⽤⽅法；3.掌握⽤8位数据模式驱动LCM1602液晶的C语⾔编程⽅法；4.掌握⽤LCM1602液晶模块显⽰数字的C语⾔编程⽅法。

⼆、实验仪器与设备1.微机⼀台 C51集成开发环境仿真软件三、实验内容1.⽤Proteus设计⼀LCD1602液晶显⽰接⼝电路。

要求利⽤P0⼝接LCD1602液晶的数据端，~做LCD1602液晶的控制信号输⼊端。

~⼝扩展3个功能键K1~K3。

参考电路见后⾯。

2.编写程序，实现字符的静态和动态显⽰。

显⽰字符为第⼀⾏：“1.姓名全拼”，第⼆⾏：“2.专业全拼+学号”。

3.编写程序，利⽤功能键实现字符的垂直滚动和⽔平滚动等效果显⽰。

显⽰字符为：“1.姓名全拼 2.专业全拼+学号 EXP8 DISPLAY ”主程序静态显⽰“My information！”四、实验原理液晶显⽰的原理：采⽤的LCD显⽰屏都是由不同部分组成的分层结构，位于最后⾯的⼀层是由荧光物质组成的可以发射光线的背光层，背光层发出的光线在穿过第⼀层偏振过滤层之后进⼊包含成千上万⽔晶液滴的液晶层，液晶层中的⽔晶液滴都被包含在细⼩的单元格结构中，⼀个或多个单元格构成屏幕上的⼀个像素。

当LCD中的电极产⽣电场时，液晶分⼦就会产⽣扭曲，从⽽将穿越其中的光线进⾏有规则的折射，然后经过第⼆层过滤层的过滤在屏幕上显⽰出来。

1.LCD1602采⽤标准的14引脚（⽆背光）或16引脚（带背光）接⼝，各引脚接⼝说明如表：2.1602液晶模块内部的控制器共有11条控制指令，如表所⽰：3.芯⽚时序表：4．1602LCD的⼀般初始化(复位)过程(1) 延时15ms。

(2) 写指令38H(不检测忙信号)。

(3) 延时5ms。

(4) 写指令38H(不检测忙信号)。

单片机液晶显示实验报告篇一：点阵液晶显示实验报告单片机实验课程名称：点阵液晶汉字显示实验授课班级：10自动化三班任课教师：文远熔计划学时：32学时实验组员：张腾耀梁钦赵福亮秦菱蔚郑欢王聪慧摘要本文介绍了PROTEUS与Keil联调开发51系列单片机应用系统的方法以及基于PROTEUS环境下的12864液晶显示的仿真设计。

将Keil C开发的程序用Proteus设计的仿真电路中交互运行调试的方法，设计12864的液晶显示汉字图像。

在基于PROTEUS环境下的12864液晶显示的仿真设计中，使用51芯片控制，然后显示在12864显示屏上，最多可显示4行每行8个汉字，并且可以通过按键随时改变12864显示屏上的内容。

通过Proteus环境下的温度报警器的仿真实验证明，在PROTEUS环境下可以完成单片机系统的硬件设计和软件调试，测试系统的性能，在实际应用中可以降低设计成本，缩短开发周期，提高效率。

关键词：Proteus；仿真；单片机；12864目录第一章绪论1.1实验任务和要求???????????????????????..11.2 基于Proteus的12864显示的研究???????????????.1 . 1.3 实验方案及原理??????????????????????..1第二章点阵液晶汉字显示的硬件部分2.1程序流程图?????????????????????????.2 2.2硬件电路图???????????????????????. 2.3芯片12864的简介?????????????????????第三章点阵液晶汉字显示的软件部分3.1 Keil简介??????????????????????????. 3.2 Proteus简介????????????????????????. 3.3 Proteus与Keil软件联合仿真的建立??????????????.第四章结论4.1实验总结??????????????????????????.附录1：点阵液晶汉字显示的源程序第一章绪论1.1 实验任务和要求用LCD128x64点阵液晶显示器显示指定汉字，最多可以显示4行、8个/行汉字，通过键盘可以随时改变显示的内容。

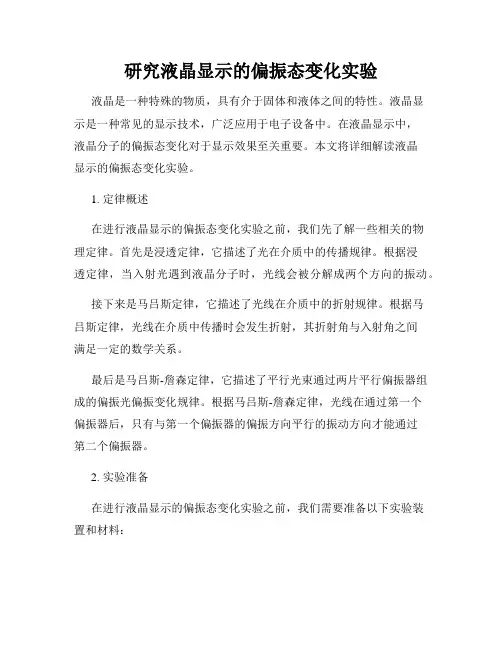

研究液晶显示的偏振态变化实验液晶是一种特殊的物质，具有介于固体和液体之间的特性。

液晶显示是一种常见的显示技术，广泛应用于电子设备中。

在液晶显示中，液晶分子的偏振态变化对于显示效果至关重要。

本文将详细解读液晶显示的偏振态变化实验。

1. 定律概述在进行液晶显示的偏振态变化实验之前，我们先了解一些相关的物理定律。

首先是浸透定律，它描述了光在介质中的传播规律。

根据浸透定律，当入射光遇到液晶分子时，光线会被分解成两个方向的振动。

接下来是马吕斯定律，它描述了光线在介质中的折射规律。

根据马吕斯定律，光线在介质中传播时会发生折射，其折射角与入射角之间满足一定的数学关系。

最后是马吕斯-詹森定律，它描述了平行光束通过两片平行偏振器组成的偏振光偏振变化规律。

根据马吕斯-詹森定律，光线在通过第一个偏振器后，只有与第一个偏振器的偏振方向平行的振动方向才能通过第二个偏振器。

2. 实验准备在进行液晶显示的偏振态变化实验之前，我们需要准备以下实验装置和材料：- 两片偏振器：偏振器可以筛选特定方向的偏振光。

将两片偏振器放置在平行位置，它们之间的角度可以调整。

- 液晶样品：选择一种合适的液晶样品，如液晶电视或液晶显示器上使用的液晶材料。

- 光源：使用一种稳定的光源，如激光光源或白炽灯。

- 极性片：极性片可以改变入射光的偏振方向。

3. 实验过程下面是进行液晶显示的偏振态变化实验的步骤：步骤1: 将两片偏振器放在平行位置，并调整它们之间的角度，使得两个偏振器的偏振方向垂直。

步骤2: 将液晶样品放置在第一个偏振器前并旋转，观察样品的偏振态变化。

步骤3: 改变第一个偏振器的偏振方向，继续观察样品的偏振态变化。

步骤4: 使用极性片改变入射光的偏振方向，再次观察样品的偏振态变化。

4. 实验应用液晶显示的偏振态变化实验在实际应用中具有广泛的意义。

以下是一些实际应用的例子：- 电子设备：液晶显示器广泛应用于电视、计算机显示器、智能手机和平板电脑等电子设备中。

lcd显示实验原理
LCD（液晶显示）实验的原理是基于液晶分子的物理特性。

当给液晶施加电压时，液晶分子会重新排列，使光线能够直射出去而不发生任何扭转。

LCD的显像原理是由面板上每一个具有不同色彩与灰阶的像素来构成画面。

每个像素的灰阶与色彩，则是利用像素中液晶分子所透过的光源强弱与颜色来区分。

LCD驱动IC施加不同的电压改变液晶分子的排列方向，使液晶分
子依直立或扭转之状态，形成光闸门来决定背光光源的穿透程度以构成画面。

彩色显示原理是，LCD驱动IC控制液晶分子排列的方向使得单一像素产生
不同的色阶，但这样的色阶只有黑白两种色彩。

为了产生彩色，每一像素需要红、蓝、绿三种子像素来产生该像素之色彩，这部分便需要搭配彩色滤光片来达成。

彩色滤光片产生三种子像素所需的色彩，经过水平偏光片组合之后，便可在显示屏幕上成像。

以上内容仅供参考，如需更全面准确的信息，可以查阅液晶显示技术相关书籍或咨询该领域的专家。

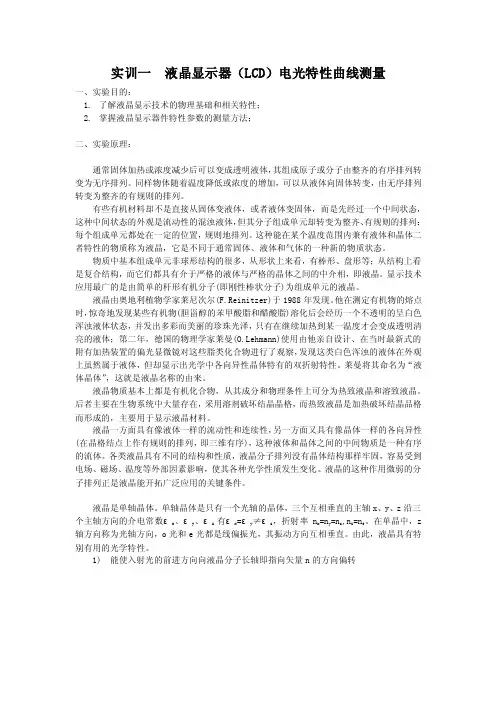

实训一液晶显示器（LCD）电光特性曲线测量一、实验目的：1.了解液晶显示技术的物理基础和相关特性；2.掌握液晶显示器件特性参数的测量方法；二、实验原理：通常固体加热或浓度减少后可以变成透明液体，其组成原子或分子由整齐的有序排列转变为无序排列。

同样物体随着温度降低或浓度的增加，可以从液体向固体转变，由无序排列转变为整齐的有规则的排列。

有些有机材料却不是直接从固体变液体，或者液体变固体，而是先经过一个中间状态，这种中间状态的外观是流动性的混浊液体，但其分子组成单元却转变为整齐、有规则的排列：每个组成单元都处在一定的位置，规则地排列。

这种能在某个温度范围内兼有液体和晶体二者特性的物质称为液晶，它是不同于通常固体、液体和气体的一种新的物质状态。

物质中基本组成单元非球形结构的很多，从形状上来看，有棒形、盘形等；从结构上看是复合结构，而它们都具有介于严格的液体与严格的晶体之间的中介相，即液晶。

显示技术应用最广的是由简单的杆形有机分子(即刚性棒状分子)为组成单元的液晶。

液晶由奥地利植物学家莱尼次尔(F.Reinitzer)于1988年发现。

他在测定有机物的熔点时，惊奇地发现某些有机物(胆甾醇的苯甲酸脂和醋酸脂)溶化后会经历一个不透明的呈白色浑浊液体状态，并发出多彩而美丽的珍珠光泽，只有在继续加热到某一温度才会变成透明清亮的液体；第二年，德国的物理学家莱曼(O.Lehmann)使用由他亲自设计、在当时最新式的附有加热装置的偏光显微镜对这些脂类化合物进行了观察，发现这类白色浑浊的液体在外观上虽然属于液体，但却显示出光学中各向异性晶体特有的双折射特性。

莱曼将其命名为“液体晶体”，这就是液晶名称的由来。

液晶物质基本上都是有机化合物，从其成分和物理条件上可分为热致液晶和溶致液晶。

后者主要在生物系统中大量存在，采用溶剂破坏结晶晶格，而热致液晶是加热破坏结晶品格而形成的，主要用于显示液晶材料。

液晶一方面具有像液体一样的流动性和连续性，另一方面又具有像晶体一样的各向异性(在晶格结点上作有规则的排列，即三维有序)，这种液体和晶体之间的中间物质是一种有序的流体。

LCD1602液晶显示实验1.实验原理1.1 基本原理1.1.1 1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。

1.1.2 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图1-2所示：图1-2 1602LCD尺寸图1.1602LCD主要技术参数：显示容量: 16×2个字符芯片工作电压: 4.5~5.5V工作电流: 2.0mA(5.0V)模块最佳工作电压: 5.0V字符尺寸: 2.95×4.35(W×H)mm2.引脚功能说明:1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表:表1-3引脚接口说明表编符号引脚说明编号符号引脚说明号1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极1.1.3 1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表1-4所示：表1-4 控制命令表序号指令RS R/W D7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/C R/L * *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1 字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF 计数器地址10 写数到CGRAM或DDRAM）1 0 要写的数据内容11 从CGRAM或DDRAM读数1 1 读出的数据内容1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

实验七图文液晶显示实验1 实验目的通过实验，掌握如何在嵌入式系统上实现小型的自定义字库，并且实现高效汉字显示。

2 实验内容(1)在小型嵌入式系统中制作小型汉字字库；(2)实现汉字、图标的液晶显示；3 实验预习要求仔细阅读ATmega16单片机的数据手册中SPI接口章节；仔细阅读PCD8544数据手册，了解3310液晶的命令和显示RAM的内部结构；4实验步骤1、启动ICCA VR，新建工程文件“LCD.PRJ”，新建LCD3310.c文件，并将LCD3310.c文件添加到Adkey工程中，并设置project->option->target 下的device configuration 选择ATMega16；2、利用Application Builder产生SPI的初始化代码，参考教材中关于SPI初始化代码的生成方法。

参照实例代码完成液晶模块的初始化，字符、数字和汉字的显示功能。

注：字符、数字和汉字的字模可以用字模软件自动生成。

推荐两款字模软件：LCD3310.exe:专门针对3310液晶模块的字模生成软件，特点是简单方便，直接输入汉字，然后选择字模点阵，最后生成字模即可；缺点是：只能用于3310液晶的字模生成，不能用于其他LCD模块，无法调节字幕的上下偏移位置；Pctolcd2002完美版.exe :特点是功能强大，适用范围广，缺点是操作复杂，需要设置生成字模的模式；3、在LCD3310.c文件下添加相应代码，实现在3310液晶模块上显示字符、数字和汉字。

选择【Project】->【Rebuild All】编译工程，通过PROGISP程序下载程序到单片机，观察实验现象。

4、尝试按照LCD_write_english_string()的显示方式设计汉字显示函数，例如LCD_disp_chinese(0,0,"计算机科学与技术")，在坐标为0，0的位置开始显示“计算机科学与技术”5、按下图所示显示常用图标。

lcd的显示实验报告LCD的显示实验报告概述：本次实验旨在研究液晶显示屏（LCD）的原理和显示效果。

通过搭建实验装置，观察和分析不同输入信号对LCD显示效果的影响，以及了解液晶分子的排列和光学特性。

实验装置：1. 液晶显示屏：使用一块常见的LCD显示屏，尺寸为10英寸。

2. 驱动电路：使用专业的LCD驱动电路板，可提供不同的输入信号。

3. 信号发生器：用于产生不同频率和幅度的信号，以模拟不同图像和视频场景。

实验步骤：1. 连接实验装置：将LCD显示屏和驱动电路连接，确保电路正常工作。

2. 设置信号发生器：根据实验要求，设置信号发生器的频率和幅度。

3. 观察LCD显示效果：通过改变信号发生器的输入信号，观察LCD显示屏上显示的图像和视频场景的变化。

实验结果：1. 彩色显示效果：通过调整信号发生器的输入信号，我们观察到LCD显示屏可以呈现丰富多彩的图像和视频场景。

不同的颜色通过液晶分子的排列方式和光学特性实现。

2. 对比度和亮度：通过改变信号发生器的幅度，我们发现LCD显示屏的对比度和亮度也会相应改变。

较大的幅度可以增加对比度和亮度，但过大的幅度可能导致图像失真。

3. 响应时间：我们还观察到LCD显示屏的响应时间对快速移动图像的显示效果有影响。

较短的响应时间可以减少运动模糊，提高图像的清晰度。

讨论与分析：1. 液晶分子排列：液晶显示屏的显示效果是通过液晶分子的排列方式来实现的。

液晶分子在电场的作用下，可以改变其排列方式，从而改变透光性。

这种特性使得液晶显示屏可以呈现不同的图像和颜色。

2. 优点与缺点：与传统的CRT显示器相比，液晶显示屏具有体积小、重量轻、功耗低等优点。

然而，液晶显示屏的响应时间相对较长，可能导致快速移动图像的模糊。

此外，液晶显示屏的视角范围有限，需要保持正对屏幕才能获得最佳视觉效果。

3. 应用领域：液晶显示屏已广泛应用于电子产品领域，如电视、计算机显示器、智能手机等。

其轻薄便携的特点使得液晶显示屏成为现代生活中不可或缺的一部分。

实验二液晶显示器控制显示实验一、实验目的通过实验学习使用VC5416DSP的扩展端口控制外围设备的方法，了解液晶显示器的显示控制原理及编程方法。

二、实验设备计算机、ICETEK-VC5416-EDU实验箱（或ICETEK仿真器+ICETEK-VC5416-A系统板+相关连接线及电源）。

三、实验原理1、扩展IO接口：ICETEK-VC5416-A是一块以TMS320VC5416ADSP为核心的DSP扩展评估板，它通过扩展接口与实验箱的显示/控制模块连接，可以控制其各种外围设备。

2、液晶显示模块的访问、控制时由VC5416 DSP对扩展接口的操作完成。

控制口的寻址：命令控制接口CTRLCDCMDR的地址为0x8001，数据控制接口的地址为CTRLCDLCR：0x8003和CTRLCDRCR：0x8004，辅助控制接口CTRLCDCR的地址为0x8002。

3、显示控制方法：液晶显示模块中有两片显示缓冲存储器，分别对应屏幕显示的像素，向其中写入数值将改变显示，写入“1”则显示这一点，写入“0”则不显示。

其地址与像素的对应方式如下：——发送控制命令：方法是通过向命令控制接口写入命令控制字，然后再向辅助控制接口写入0。

下面给出的是基本命令字、解释和C语言控制语句举例：显示开关：0x3f打开显示；0x3e关闭显示；CTRLCDCMDR＝0x3f；CTRLCDLCR＝0；//将液晶显示打开CTRLCDCMDR＝0x3e；CTRLCDLCR＝0；//将液晶显示关闭设置显示起始行：0x0c0+起始行取值，其中起始行取值为0至63；CTRLCDCMDR＝0x0c0；CTRLCDLCR＝0；//设置从存储器第0行开始显示CTRLCDCMDR＝0x0c8；CTRLCDLCR＝0；//设置从存储器第8行开始显示设置操作页：0x0b0+页号，其中页号取值为0至7；CTRLCDCMDR＝0x0b0；CTRLCDLCR＝0；//设置即将操作的存储器第0页CTRLCDCMDR＝0x0b2；CTRLCDLCR＝0；//设置即将操作的存储器第2页设置操作列：0x40+列号，其中列号取值为0至63；CTRLCDCMDR＝0x40；CTRLCDLCR＝0；//设置即将操作的存储器第0列CTRLCDCMDR＝0x44；CTRLCDLCR＝0；//设置即将操作的存储器第4列——写显示数据：在使用命令控制字选择操作位置（页数、列数）之后，可以将待显示的数据写入液晶显示模块的缓存。

第1篇一、实验目的1. 了解液晶旋光效应的基本原理。

2. 掌握旋光仪的使用方法。

3. 通过实验验证液晶旋光效应的相关规律。

二、实验原理液晶是一种具有液体的流动性和晶体的各向异性的特殊物质。

在液晶分子排列整齐的情况下，当一束偏振光通过液晶时，其振动面会发生旋转，这种现象称为旋光效应。

旋光效应的强度与液晶的浓度、温度、分子结构等因素有关。

三、实验仪器与材料1. 实验仪器：旋光仪、偏振片、液晶样品管、加热器、温度计等。

2. 实验材料：液晶、蒸馏水、酒精等。

四、实验步骤1. 准备实验装置：将旋光仪打开预热，调整光路，使光束通过偏振片后，观察并记录出射光的强度。

2. 准备液晶样品：将一定量的液晶加入样品管中，加入适量蒸馏水或酒精，使液晶浓度适中。

3. 测量旋光度：将液晶样品放入旋光仪中，调节温度，使液晶达到一定温度，观察并记录出射光的强度。

4. 改变液晶浓度：向液晶样品中逐渐加入蒸馏水或酒精，观察并记录出射光的强度和旋光度变化。

5. 改变温度：将液晶样品放入加热器中，逐渐升高温度，观察并记录出射光的强度和旋光度变化。

6. 改变液晶分子结构：更换不同类型的液晶，重复上述实验步骤，观察并记录旋光度变化。

五、实验结果与分析1. 实验结果显示，液晶旋光效应的强度与液晶的浓度、温度、分子结构等因素有关。

2. 随着液晶浓度的增加，旋光度逐渐增大，两者呈线性关系。

3. 随着温度的升高，旋光度逐渐减小，两者呈线性关系。

4. 不同类型的液晶具有不同的旋光特性，其旋光度变化规律不同。

六、实验结论1. 液晶旋光效应是一种重要的光学现象，其强度与液晶的浓度、温度、分子结构等因素有关。

2. 通过旋光仪可以测量液晶的旋光度，从而研究液晶的旋光特性。

3. 液晶旋光效应在液晶显示、液晶光阀等领域具有广泛的应用前景。

七、实验讨论1. 实验过程中，应注意控制实验条件，如温度、浓度等，以保证实验结果的准确性。

2. 在测量旋光度时，应确保光路畅通，避免光束受到干扰。

苏州大学实验报告院、系年级专业姓名学号课程名称成绩指导教师同组实验者实验日期实验名称：液晶LCD显示实验一．实验目的理解点阵字符型LCD的显示原理；理解HD44780的原理框图；了解字符型液晶显示模块的控制器HD44780的引脚信号以及HD44780的显示和编程方法；理解HD44780与MCU 的接线图。

二．实验内容理解点阵字符型LCD原理，运行与理解各子程序，编制一个点阵字符型LCD程序。

MCU 的PTD7-PTD0接LCD数据线, PTC2-PTC0接LCD控制线，在LCD上显示当前时间，格式形如时：分：秒。

时间的开始值可以通过PC方的串口通信程序来进行指定。

三．实验过程（一）原理图图9-1 HD44780原理框图（二）接线图（三）基本原理HD44780 驱动模块是用低功耗CMOS 技术制造的LCD 控制器，主要由I/O 缓冲器、指令寄存器、数据寄存器、地址计数器、字符发生器等构成。

可与八位的微处理器相连，接口简单方便，指令功能强，可组合成各种输入、显示和移位方式以满足不同的要求，能使液晶显示器显示大小写英文字母、数字和符号。

它的电极图形是由若干个5×8 或5×11 点阵块组成的字符块集，每一个字符块是一个字符位，每一位都可以显示一个字符。

四．编程 （一）流程图（二）所用寄存器名称及其各个位指令寄存器（IR ）：IR 用于MCU 向HD44780写入指令码。

数据寄存器（DR ）：DR 用于寄存数据。

忙标志（BF ）：BF=1，表示组件正在进行内部操作，不能接受外部指令或数据。

地址计数器（AC ）：AC 作为DD RAM 或CG RAM 的地址指针。

显示数据寄存器（DD RAM ）：DD RAM 用于存储显示数据，共有80个字符码。

字符发生器ROM （CG ROM ）：CG ROM图9-3 液晶LCD 显示流程图（及其中断子程序）图9-2 MCU 与LCD 的连接由8位字符码生成5×7点阵字符160种和5×10点阵字符32种，其中大部分与ASCII码兼容。
