LED数码管显示实验

led数码管实验报告
LED数码管实验报告
实验目的：通过LED数码管实验，掌握数字电路的基本原理和数字显示技术。

实验原理：LED数码管是一种数字显示装置，由多个LED灯组成，可以显示0-
9的数字。

在数字电路中，LED数码管通常用于显示数字信号，通过控制LED
的亮灭来显示不同的数字。

实验材料：LED数码管、数字电路实验板、数字信号发生器、数字电路元件等。

实验步骤：
1. 将LED数码管连接到数字电路实验板上，并接入电源。

2. 使用数字信号发生器产生不同的数字信号，将信号输入到LED数码管中。

3. 观察LED数码管的显示效果，记录不同数字信号对应的LED亮灭状态。

4. 分析LED数码管的工作原理，探讨数字信号与LED数码管的对应关系。

实验结果：通过实验观察和记录，得出了不同数字信号与LED数码管显示的对
应关系，掌握了LED数码管的工作原理和数字信号的显示技术。

实验结论：LED数码管是一种常用的数字显示装置，广泛应用于计时器、计数器、电子钟等领域。

通过本次实验，我们深入了解了LED数码管的工作原理，
掌握了数字信号与LED数码管的对应关系，为今后的数字电路设计和应用打下
了基础。

总结：LED数码管实验是数字电路实验的重要内容，通过实验学习，可以加深
对数字电路原理的理解，提高数字显示技术的应用能力。

希望同学们能够认真
学习实验内容，掌握实验技能，为将来的工程实践奠定坚实基础。

实验三 LED数码显示控制一、实验要求拨上开关后，由八组LED发光二极管模拟的八段数码管开始显示：字母A、b、C、d、E、F、G、H、I、J，时间间隔1s，并循环不止。

拨下启动开关后停止显示。

二、实验软元件X000—启动开关 Y000~Y007---数码管的a段~h段三、实验梯形图四、实验程序及注释0.启动2.字段显示间隔1秒6.产生秒冲8.启动后延时1.5秒显示13.脉冲移位输入14.循环显示设置，F接A17.左移位指令31.输出数码管a段36.输出数码管b段43.输出数码管c段50.输出数码管d段61.输出数码管e段70.输出数码管f段77.输出数码管g段82.打下开关得到一个下降沿激活复位84.复位计时器89.复位M10~M20五、实验结果1）仿真结果程序设置了M11到M20分别控制显示字母A、b、C、d、E、F、G、H、I、J，则跟着左移位指令就可以按顺序显示这十个字母。

再设置一个M20在移位输入M10前面即可在左移位到M20显示字母J后即再次激活M10，然后继续左循环脉冲，自此实现循环显示的效果。

LDF X000指令可以在打下开关后得到一个下降沿从而触发复位指令，清除M10~M20，使得所有相关输出的段位灯熄灭。

字母A 字母b 字母C 字母d字母E 字母F 字母G 字母H左：字母I右：字母J2）实验结果在实验室得到的实验结果与仿真结果一致。

打上开关循环显示字母A~J，打下开关后所有灯熄灭。

六、实验总结1）实验台上的输出Y4个一组要接一个地，所以在实验过程中如果输出需要用到7个输出Y000~Y006，则除了COM1要接地外，COM2也要接地。

2）通过这次实验，我们了解了用PLC模拟数码管显示的原理。

如果需要使数码管显示一个字符，则先观察该字符需要数码管的哪个段位同时亮，然后可以用一个辅助继电器M来控制这个字符，在这个字符需要发光的几个段对应的输出Y的前面都添加一个常开的触点M，则当这个M得到一个脉冲后即会闭合使得输出Y得电，继而得到想要显示的字符。

实验名称 LED数码管显示实验指导教师曹丹华专业班级光电1202班姓名陈敬人学号联系电话一、任务要求实验目的：理解LED七段数码管的显示控制原理，掌握数码管与MCU的接口技术，能够编写数码管显示驱动程序；熟悉接口程序调试方法。

实验内容：1.基础部分：利用C8051F310单片机控制数码管显示器。

利用末位数码管循环显示数字0-F，显示切换频率为1Hz。

2.提高部分：在数码管上显示0→199计数，计数间隔为0.5秒。

二、设计思路1.基础部分C8051F310单片机片上晶振为24.5MHz,采用8分频后为3.0625MHz ，输入时钟信号为48个机器周期，T1采用定时器工作方式1，单次定时最长可达1.027s，可以实现1s定时要求。

定时采用软件查询工作方式，利用JNB TF0， HERE实现。

置P0.6和P0.7端口为0，位选信号选定末位数码管。

通过MOVC A, @A+DPTR指令，利用顺序查表法取出显示段码数据。

寄存器R0自增1，并赋给A以取出下一个显示段码数据。

为减短代码长度，利用CJNE指令实现循环结构。

当寄存器R0增至0FH后，跳转至开头，重新开始下一轮显示。

2.提高部分定时方式及查表方式同基础部分，由于要实现三个数码管同时显示，因此采用动态扫描显示法。

三、资源分配1.基础部分P0.6: 位选信号端口P0.7：位选信号端口P1：输出段码数据R0：存放显示数据DPTR：指向段码数据表首 2.提高部分P0.6：位选信号端口P0.7：位选信号端口R0：存放个位显示数据 R5：存放十位显示数据 R6：存放百位显示数据 P1：输出段码数据DPTR: 指向段码数据表首四、流程图1.基础部分2.提高部分五、源代码（含文件头说明、语句行注释）1.基础部分;******************基础部分源代码***************************;Filename: test.asm;Decription: 末位数码管循环显示数字0-F，显示切换频率为1Hz。

led数码管显示控制实验报告实验名称：LED数码管显示控制实验实验目的：1.了解LED数码管及其工作原理。

2.学习如何控制LED数码管显示数字。

3.加强对单片机控制IO口的编程能力。

实验器材：1.STC89C52RC单片机开发板2.数码管（共阳、共阴）3.杜邦线实验原理：LED数码管是一种数字显示组件，在工业控制、计算机等领域都有广泛应用。

LED数码管在显示数字时，通过LED管来显示数字，根据不同的管脚状态，控制LED管的导通和隔离，间隔时间来控制亮和灭的时间，从而显示出不同的数字。

在STC89C52RC单片机上，通过控制IO的高低电平来控制数码管的显示。

当要显示的数字为0~9时，需要将相应的IO输出低电平，同时将其他IO输出高电平，从而实现数字的显示。

实验步骤：1.将共阳数码管的正极连接到P0口（注意极性），并将共阴数码管的负极连接到P0口（注意极性）。

2.将STC89C52RC单片机开发板连接到电源，将USB转串口线连接到电脑。

3.打开Keil uVision5软件，创建一个新工程，配置完工程后编写控制代码（具体代码见附录）。

4.编写完成后，将代码下载到单片机中，开始实验。

实验结果：成功实现了数字0到9的显示。

通过实验，我们了解了LED数码管的工作原理，学会了控制单片机IO口进行数字的显示，加强了对单片机编程的掌握能力。

附录：代码如下：```#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula = P2^6;sbit wela = P2^7;uchar code table[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=114;y>0;y--);}void Display(){uchar i;for(i=0;i<10;i++){P0 = table[i]; dula = 0;dula = 1;delay(500);}}。

EDA设计课程实验报告实验题目：数码管动态显示实验学院名称：专业：电子信息工程班级：姓名：高胜学号小组成员：指导教师：一、实验目的学习动态扫描显示的原理；利用数码管动态扫描显示的原理编写程序，实现自己的学号的显示。

二、设计任务及要求1、在SmartSOPC实验箱上完成数码管动态显示自己学号的后八个数字。

2、放慢扫描速度演示动态显示的原理过程。

三、系统设计1、整体设计方案数码管的八个段a,b,c,d,e,f,g,h（h是小数点）都分别连接到SEG0~SEG7，8个数码管分别由八个选通信号DIG0~DIG7来选择，被选通的数码管显示数据，其余关闭。

如果希望8个数码管显示希望的数据，就必须使得8个选通信号DIG0~DIG7分别被单独选通，并在此同时，在段信号输入口SEG0~SEG7加上该对应数码管上显示的数据，于是随着选通信号的扫描就能实现动态扫描显示的目的。

虽然每次只有1个数码管显示，但只要扫描显示速率足够快，利用人眼的视觉余辉效应，我们仍会感觉所有的数码管都在同时显示。

2、功能模块电路设（1）输入输出模块框图（见图1）图1（2）模块逻辑表达（见表1）表1（数码管显示真值表）clk_1k dig seg↑01111111 C0↑10111111 F9注：数码管显示为01180121（3）算法流程图（见图2）（4）Verilog源代码module scan_led(clk_1k,d,dig,seg); //模块名scan_ledinput clk_1k; //输入时钟input[31:0] d; //输入要显示的数据output[7:0] dig; //数码管选择输出引脚output[7:0] seg; //数码管段输出引脚reg[7:0] seg_r; //定义数码管输出寄存器reg[7:0] dig_r; //定义数码管选择输出寄存器reg[3:0] disp_dat; //定义显示数据寄存器reg[2:0]count; //定义计数寄存器assign dig = dig_r; //输出数码管选择assign seg = seg_r; //输出数码管译码结果always @(posedge clk_1k) //定义上升沿触发进程begincount <= count + 1'b1;endalways @(posedge clk_1k)begincase(count) //选择扫描显示数据3'd0:disp_dat = d[31:28]; //第一个数码管3'd1:disp_dat = d[27:24]; //第二个数码管3'd2:disp_dat = d[23:20]; //第三个数码管3'd3:disp_dat = d[19:16]; //第四个数码管3'd4:disp_dat = d[15:12]; //第五个数码管3'd5:disp_dat = d[11:8]; //第六个数码管3'd6:disp_dat = d[7:4]; //第七个数码管3'd7:disp_dat = d[3:0]; //第八个数码管endcasecase(count) //选择数码管显示位3'd0:dig_r = 8'b01111111; //选择第一个数码管显示3'd1:dig_r = 8'b10111111; //选择第二个数码管显示3'd2:dig_r = 8'b11011111; //选择第三个数码管显示3'd3:dig_r = 8'b11101111; //选择第四个数码管显示3'd4:dig_r = 8'b11110111; //选择第五个数码管显示3'd5:dig_r = 8'b11111011; //选择第六个数码管显示3'd6:dig_r = 8'b11111101; //选择第七个数码管显示3'd7:dig_r = 8'b11111110; //选择第八个数码管显示endcaseendalways @(disp_dat)begincase(disp_dat) //七段译码4'h0:seg_r = 8'hc0; //显示04'h1:seg_r = 8'hf9; //显示14'h2:seg_r = 8'ha4; //显示24'h3:seg_r = 8'hb0; //显示34'h4:seg_r = 8'h99; //显示44'h5:seg_r = 8'h92; //显示54'h6:seg_r = 8'h82; //显示64'h7:seg_r = 8'hf8; //显示74'h8:seg_r = 8'h80; //显示84'h9:seg_r = 8'h90; //显示94'ha:seg_r = 8'h88; //显示a4'hb:seg_r = 8'h83; //显示b4'hc:seg_r = 8'hc6; //显示c4'hd:seg_r = 8'ha1; //显示d4'he:seg_r = 8'h86; //显示e4'hf:seg_r = 8'h8e; //显示fendcaseendendmodule四、系统调试（1）仿真代码`timescale 1ns/1nsmodule scan_ledfz;reg clk_1k;reg[31:0] d;wire[7:0] dig;wire[7:0] seg;parameter dely=100;scan_led u1(clk_1k,d,dig,seg);always #(dely/2)clk_1k=~clk_1k;initial beginclk_1k=0;d=32'h01180134;#dely ;#dely ;#dely ;#dely ;#dely ;#(dely*20);#dely $finish;endinitial $monitor($time,,,"%b,%d,%h,%h",clk_1k,d,dig,seg); endmodulemodule scan_led(clk_1k,d,dig,seg); //模块名scan_ledinput clk_1k; //输入时钟input[31:0] d; //输入要显示的数据output[7:0] dig; //数码管选择输出引脚output[7:0] seg; //数码管段输出引脚reg[7:0] seg_r; //定义数码管输出寄存器reg[7:0] dig_r; //定义数码管选择输出寄存器reg[3:0] disp_dat; //定义显示数据寄存器reg[2:0] count=3'b000; //定义计数寄存器assign dig = dig_r; //输出数码管选择assign seg = seg_r; //输出数码管译码结果always @(posedge clk_1k) //定义上升沿触发进程begincount <= count + 1'b1;endalways @(posedge clk_1k)begincase(count) //选择扫描显示数据3'd0:disp_dat = d[31:28]; //第一个数码管3'd1:disp_dat = d[27:24]; //第二个数码管3'd2:disp_dat = d[23:20]; //第三个数码管3'd3:disp_dat = d[19:16]; //第四个数码管3'd4:disp_dat = d[15:12]; //第五个数码管3'd5:disp_dat = d[11:8]; //第六个数码管3'd6:disp_dat = d[7:4]; //第七个数码管3'd7:disp_dat = d[3:0]; //第八个数码管endcasecase(count) //选择数码管显示位3'd0:dig_r = 8'b01111111; //选择第一个数码管显示3'd1:dig_r = 8'b10111111; //选择第二个数码管显示3'd2:dig_r = 8'b11011111; //选择第三个数码管显示3'd3:dig_r = 8'b11101111; //选择第四个数码管显示3'd4:dig_r = 8'b11110111; //选择第五个数码管显示3'd5:dig_r = 8'b11111011; //选择第六个数码管显示3'd6:dig_r = 8'b11111101; //选择第七个数码管显示3'd7:dig_r = 8'b11111110; //选择第八个数码管显示endcaseendalways @(disp_dat)begincase(disp_dat) //七段译码4'h0:seg_r = 8'hc0; //显示04'h1:seg_r = 8'hf9; //显示14'h2:seg_r = 8'ha4; //显示24'h3:seg_r = 8'hb0; //显示34'h4:seg_r = 8'h99; //显示44'h5:seg_r = 8'h92; //显示54'h6:seg_r = 8'h82; //显示64'h7:seg_r = 8'hf8; //显示74'h8:seg_r = 8'h80; //显示84'h9:seg_r = 8'h90; //显示94'ha:seg_r = 8'h88; //显示a4'hb:seg_r = 8'h83; //显示b4'hc:seg_r = 8'hc6; //显示c4'hd:seg_r = 8'ha1; //显示d4'he:seg_r = 8'h86; //显示e4'hf:seg_r = 8'h8e; //显示fendcaseendendmodule位码代码仿真代码`timescale 1ns/1nsmodule smg_tp; //测试模块的名字reg [2:0] c; //测试输入信号定义为reg型wire[7:0] dig; //测试输出信号定义为wire型parameter DEL Y=100; //延时100秒wei u1(c,dig); //调用测试对象initial begin //激励波形设定c=3'b0;#DEL Y c=3'b001 ;#DEL Y c=3'b010 ;#DEL Y c=3'b100 ;#DEL Y c=3'b101 ;#DEL Y c=3'b110 ;#DEL Y c=3'b111 ;#DEL Y $finish;endinitial $monitor($time,,,"dig=%d,c=%b ",dig,c); //输出格式i定义endmodulemodule wei(c,dig); //命名模块名字input[2:0] c;output[7:0] dig; //定义输入与输出reg[7:0] dig_r;reg[2:0] c_r; // 定义dig_r与c_r2个reg型数据assign dig=dig_r; //将reg型数据转化为wire型数据always @(*) //检测c_r的数据是否变化begin c_r=c;case (c_r)3'b000:dig_r=8'b11111110; //c_r的数据变化而dig_r对于的数据变化3'b001:dig_r=8'b11111101;3'b010:dig_r=8'b11111011;3'b011:dig_r=8'b11110111;3'b100:dig_r=8'b11101111;3'b101:dig_r=8'b11011111;3'b110:dig_r=8'b10111111;3'b111:dig_r=8'b01111111;default: dig_r=8'b11111111;endcase //结束case语句end //结束always语句endmodule //结束程序译码器代码仿真代码`timescale 1ns/1nsmodule duan_tp; //测试模块的名字reg[3:0] a; //测试输入信号定义为reg型wire[7:0] seg; //测试输出信号定义为wire型parameter DEL Y=100; //延时100秒duan u1(a,seg); //调用测试对象initial begin //激励波形设定a=4'b0;#DELY a=4'b0001;#DELY a=4'b0010;#DELY a=4'b0011;#DELY a=4'b0100;#DELY a=4'b0101;#DELY a=4'b0110;#DELY a=4'b0111;#DELY a=4'b1000;#DELY a=4'b1001;#DELY a=4'b1010;#DELY a=4'b1011;#DELY a=4'b1100;#DELY a=4'b1101;#DELY a=4'b1110;#DELY a=4'b1111;#DELY $finish;endinitial $monitor($time,,,"seg=%d,a=%b",seg,a); //输出格式i定义endmodulemodule duan(a,seg); //命名模块名字input[3:0] a;output[7:0] seg; //定义输入与输出reg[7:0] seg_r;reg[3:0] a_r; // 定义seg_r与a_r2个reg型数据assign seg=seg_r; //将reg型数据转化为wire型数据always @(*) //检测c_r的数据是否变化begin a_r=a;case(a_r) //七段译码4'b0000:seg_r = 8'hc0; //显示04'b0001:seg_r = 8'hf9; //显示14'b0010:seg_r = 8'ha4; //显示24'b0011:seg_r = 8'hb0; //显示34'b0100:seg_r = 8'h99; //显示44'b0101:seg_r = 8'h92; //显示54'b0110:seg_r = 8'h82; //显示64'b0111:seg_r = 8'hf8; //显示74'b1000:seg_r = 8'h80; ///显示84'b1001:seg_r = 8'h90; //显示94'b1010:seg_r = 8'h88; //显示a4'b1011:seg_r = 8'h83; //显示b4'b1100:seg_r = 8'hc6; //显示c4'b1101:seg_r = 8'ha1; //显示d4'b1110:seg_r = 8'h86; //显示e4'b1111:seg_r = 8'h8e; ///显示f endcase //结束case语句end //结束always语句endmodule //结束程序（2）仿真波形图（3）引脚图五、实验感想通过这次实验，让我学习动态扫描显示的原理；利用数码管动态扫描显示的原理编写程序，实现自己的学号的显示。

电子设计自动化(EDA)—数字时钟LED数码管显示二、实验内容和实验目的1. 6个数码管动态扫描显示驱动2. 按键模式选择(时\分\秒)与闹钟(时\分)调整控制,3. 用硬件描述语言(或混合原理图)设计时、分、秒计数器模块、闹钟模块、按键控制状态机模块、动态扫描显示驱动模块、顶层模块。

要求使用实验箱左下角的6个动态数码管(DS6 A~DS1A)显示时、分、秒；要求模式按键和调整按键信号都取自经过防抖处理后的按键跳线插孔。

实验目的: 1）学会看硬件原理图, 2）掌握FPGA硬件开发的基本技能3）培养EDA综合分析、综合设计的能力三、实验步骤、实现方法(或设计思想)及实验结果主要设备: 1）PC机, 2）硬件实验箱, 3）Quartus II软件开发平台。

1．打开Quartus II , 连接实验箱上的相关硬件资源, 如下图1所示。

2．建立新文件, 选择文本类型或原理图类型。

3. 编写程序。

4．编译5. 仿真, 加载程序到芯片, 观察硬件输出结果(数码管显示)6．结果正确则完成。

若结果不正确, 则修改程序, 再编译, 直到正确。

模24计数器模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY count24 ISPORT(clk,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END count24;ARCHITECTURE arc OF count24 ISSIGNAL a,b:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS(clk,en)BEGINhh<=a;hl<=b;IF(clk'EVENT AND clk='1') THENIF(en='1') THENIF(a="0010" AND b="0011") THENa<="0000";b<="0000";ELSE IF(b="1001") THENa<=a+'1';b<="0000";ELSE b<=b+'1';END IF;END IF;IF(a="0010" AND b="0010") THENcout<='1';ELSE cout<='0';END IF;END IF;END IF;END PROCESS;END arc;模60计数器模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY count60 ISPORT(clk,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END count60;ARCHITECTURE arc OF count60 ISSIGNAL a,b:STD_LOGIC_VECTOR(3 DOWNTO 0);SIGNAL sout:STD_LOGIC;BEGINPROCESS(clk)BEGINhh<=a; hl<=b;IF(clk'EVENT AND clk='1') THENIF(en='1') THENIF(a="0101" AND b="1001") THENa<="0000";b<="0000";ELSE IF(b="1001") THENa<=a+'1';b<="0000";ELSE b<=b+'1';END IF;END IF;END IF;END IF;END PROCESS;sout<='1' WHEN a="0101" AND b="1001" ELSE '0';cout<=sout AND en;END arc;4-7显示译码模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY segment4to7 ISPORT(s:IN STD_LOGIC_VECTOR(3 DOWNTO 0);a,b,c,d,e,f,g:OUT STD_LOGIC);END segment4to7;ARCHITECTURE arc OF segment4to7 IS SIGNAL y:STD_LOGIC_VECTOR(6 DOWNTO 0); BEGINa<= y(6);b<= y(5);c<= y(4);d<= y(3);e<= y(2); f<= y(1);g<= y(0);PROCESS(s)BEGINCASE s ISWHEN "0000"=>y<="1111110"; WHEN "0001"=>y<="0110000"; WHEN "0010"=>y<="1101101"; WHEN "0011"=>y<="1111001"; WHEN "0100"=>y<="0110011"; WHEN "0101"=>y<="1011011"; WHEN "0110"=>y<="1011111"; WHEN "0111"=>y<="1110000"; WHEN "1000"=>y<="1111111"; WHEN "1001"=>y<="1111011"; WHEN OTHERS=>y<="0000000"; END CASE;END PROCESS;END arc;带闹钟控制模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mode_adjust_with_alarm ISPORT (adjust,mode,clk1hz: IN STD_LOGIC;clkh,enh,clkm,enm,clks,enha: OUT STD_LOGIC;clkh_a,clkm_a:OUT STD_LOGIC;mode_ss: OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END mode_adjust_with_alarm;ARCHITECTURE arc OF mode_adjust_with_alarm ISTYPE mystate IS (s0,s1,s2,s3,s4,s5);SIGNAL c_state,next_state: mystate;BEGINPROCESS (c_state)BEGINCASE c_state ISWHEN s0=> next_state <= s1; clkh<=clk1hz; clkm<=clk1hz; clks<=clk1hz;enh<='0'; enm<='0'; enha<='0'; clkh_a<= '0'; clkm_a<= '0'; mode_ss <="000";WHEN s1=> next_state <= s2; clkh<=adjust; clkm<= '0'; clks<='0';enh<='1'; enm<='0';enha<='0'; clkh_a<= '0';clkm_a<= '0'; mode_ss <="001";WHEN s2=> next_state <= s3; clkh<= '0'; clkm<=adjust; clks <= '0';enh<='0';enm<='1';enha<='0'; clkh_a<= '0'; clkm_a<= '0'; mode_ss <="010";WHEN s3=> next_state <= s4; clkh<= '0'; clkm<= '0'; clks<=adjust;enh<='0'; enm<='0';enha<='0'; clkh_a<= '0'; clkm_a<= '0'; mode_ss <="011";WHEN s4=> next_state <= s5; clkh<= clk1hz; clkm<= clk1hz; clks<=clk1hz;enh<='0';enm<='0';enha<='1'; clkh_a<=adjust; clkm_a<= '0'; mode_ss <="100";WHEN s5=> next_state <= s0; clkh<= clk1hz; clkm<= clk1hz; clks<=clk1hz;enh<='0'; enm<='0'; enha<='0'; clkh_a<= '0'; clkm_a<=adjust; mode_ss <="101";END CASE;END PROCESS;PROCESS (mode)BEGINIF (mode'EVENT AND mode='1') THENc_state<=next_state ;END IF;END PROCESS;END arc;扫描模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY scan ISPORT(clk256hz:IN STD_LOGIC;ss:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END scan;ARCHITECTURE arc OF scan ISTYPE mystate IS (s0, s1,s2,s3,s4,s5);SIGNAL c_state,next_state: mystate;BEGINPROCESS ( c_state )BEGINCASE c_state ISWHEN s0=> next_state <=s1; ss<="010";WHEN s1=> next_state <=s2; ss<="011";WHEN s2=> next_state <=s3; ss<="100";WHEN s3=> next_state <=s4; ss<="101";WHEN s4=> next_state <=s5; ss<="110";WHEN s5=> next_state <=s0; ss<="111";END CASE;END PROCESS;PROCESS (clk256hz)BEGINIF (clk256hz'EVENT AND clk256hz='1') THENc_state<=next_state ;END IF;END PROCESS;END arc;复用模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux ISPORT(hh,hl,mh,ml,sh,sl,hha,hla,mha,mla:IN STD_LOGIC_VECTOR(3 DOWNTO 0);ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);y:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);alarm:OUT STD_LOGIC);END mux;ARCHITECTURE arc OF mux ISSIGNAL a,hhtmp,hltmp,mhtmp,mltmp,shtmp,sltmp:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS(mode_ss)BEGINCASE mode_ss ISWHEN "000"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "001"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "010"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "011"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "100"=> hhtmp<=hha; hltmp<=hla; mhtmp<=mha; mltmp<=mla; shtmp<=sh; sltmp<=sl;WHEN "101"=> hhtmp<=hha; hltmp<=hla; mhtmp<=mha; mltmp<=mla; shtmp<=sh; sltmp<=sl;WHEN OTHERS=>hhtmp<="0000";hltmp<="0000";mhtmp<="0000";mltmp<="0000";shtmp<="0000";sltmp<="0000"; END CASE;END PROCESS;PROCESS(ss)BEGINCASE ss ISWHEN "010"=> a <=hhtmp;WHEN "011"=> a <=hltmp;WHEN "100"=> a <=mhtmp;WHEN "101"=> a <=mltmp;WHEN "110"=> a <=shtmp;WHEN "111"=> a <=sltmp;WHEN OTHERS => a <="0000";END CASE;y<=a;END PROCESS;alarm<='1' WHEN ((hh=hha)AND(hl=hla)AND(mh=mha)AND(ml=mla)) ELSE '0';END arc;闪烁模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY blink_control ISPORT(ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);blink_en:OUT STD_LOGIC);END blink_control;ARCHITECTURE arc OF blink_control ISBEGINPROCESS (ss,mode_ss)BEGINIF(ss="010" AND mode_ss="001") THEN blink_en<='1';ELSIF(ss="011" AND mode_ss="001") THEN blink_en<='1';ELSIF(ss="100" AND mode_ss="010") THEN blink_en<='1';ELSIF(ss="101" AND mode_ss="010") THEN blink_en<='1';ELSIF(ss="110" AND mode_ss="011") THEN blink_en<='1';ELSIF(ss="111" AND mode_ss="011") THEN blink_en<='1';ELSIF(ss="010" AND mode_ss="100") THEN blink_en<='1';ELSIF(ss="011" AND mode_ss="100") THEN blink_en<='1';ELSIF(ss="100" AND mode_ss="101") THEN blink_en<='1';ELSIF(ss="101" AND mode_ss="101") THEN blink_en<='1';ELSE blink_en<='0';END IF;END PROCESS;END arc;Top文件LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY design3 ISPORT (mode,adjust,clk1hz,clk2hz,clk256hz,clk1khz:IN STD_LOGIC;alarm,a,b,c,d,e,f,g:OUT STD_LOGIC;ss:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END design3;ARCHITECTURE arc OF design3 ISCOMPONENT mode_adjust_with_alarm PORT (adjust,mode,clk1hz: IN STD_LOGIC;clkh,enh,clkm,enm,clks,enha: OUT STD_LOGIC;clkh_a,clkm_a:OUT STD_LOGIC;mode_ss: OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END COMPONENT;COMPONENT scan PORT (clk256hz:IN STD_LOGIC;ss:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END COMPONENT;COMPONENT segment4to7 PORT (s: IN STD_LOGIC_VECTOR(3 DOWNTO 0);a,b,c,d,e,f,g: OUT STD_LOGIC);END COMPONENT;COMPONENT mux PORT(hh,hl,mh,ml,sh,sl,hha,hla,mha,mla:IN STD_LOGIC_VECTOR(3 DOWNTO 0);ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);y:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);alarm:OUT STD_LOGIC);END COMPONENT;COMPONENT blink_control PORT(ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);blink_en:OUT STD_LOGIC);END COMPONENT;COMPONENT count24 PORT (clk,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END COMPONENT;COMPONENT count60 PORT (clk ,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END COMPONENT;SIGNALclkh,enh,clkm,enm,clks,clkh_a,clkm_a,coutm,couts,coutm_en,couts_en,cout,vcc,coutma_en,coutma,alarm1,bli nk_en,blink_tmp,enha: STD_LOGIC;SIGNAL mode_ss,ss1:STD_LOGIC_VECTOR(2 DOWNTO 0);SIGNAL hh,hl,mh,ml,sh,sl,hha,hla,mha,mla,y,i:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINvcc<='1';coutm_en <= enh OR coutm;couts_en <= enm OR couts;coutma_en<= enha OR coutma;blink_tmp<=blink_en and clk2hz;i(3)<=y(3) OR blink_tmp;i(2)<=y(2) OR blink_tmp;i(1)<=y(1) OR blink_tmp;i(0)<=y(0) OR blink_tmp;ss<=ss1;alarm<=alarm1 AND clk1khz;u1:mode_adjust_with_alarmPORT MAP( adjust,mode,clk1hz,clkh,enh,clkm,enm,clks,enha,clkh_a,clkm_a,mode_ss);u2:count24 PORT MAP(clkh,coutm_en,cout,hh,hl);u3:count60 PORT MAP(clkm,couts_en,coutm,mh,ml);u4:count60 PORT MAP(clks,vcc,couts,sh,sl);u5:count24 PORT MAP(clkh_a,coutma_en,cout,hha,hla);u6:count60 PORT MAP(clkm_a,vcc,coutma,mha,mla);u7:mux PORT MAP(hh,hl,mh,ml,sh,sl,hha,hla,mha,mla,ss1,mode_ss,y,alarm1);u8:scan PORT MAP(clk256hz,ss1);u9:blink_control PORT MAP(ss1,mode_ss,blink_en);u10:segment4to7 PORT MAP(i,a,b,c,d,e,f,g);END arc;实验结果:数字钟包括正常的时分秒计时, 实验箱左下角的6个动态数码管(DS6 A~DS1A)显示时、分、秒。

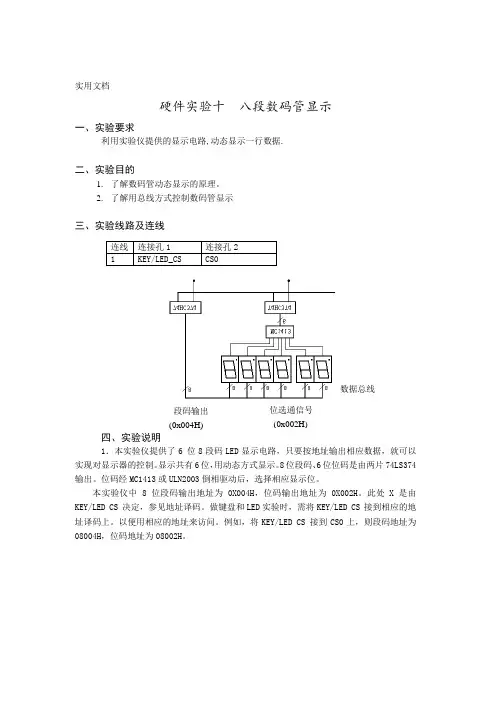

硬件实验十 八段数码管显示一、实验要求利用实验仪提供的显示电路,动态显示一行数据.二、实验目的1. 了解数码管动态显示的原理。

2. 了解用总线方式控制数码管显示三、实验线路及连线四、实验说明1．本实验仪提供了6 位8段码LED 显示电路，只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

8位段码、6位位码是由两片74LS374输出。

位码经MC1413或ULN2003倒相驱动后，选择相应显示位。

本实验仪中 8位段码输出地址为0X004H ，位码输出地址为 0X002H 。

此处X 是由KEY/LED CS 决定，参见地址译码。

做键盘和LED 实验时，需将KEY/LED CS 接到相应的地址译码上。

以便用相应的地址来访问。

例如，将KEY/LED CS 接到CS0上，则段码地址为08004H ，位码地址为08002H 。

位选通信号 (0x002H)段码输出 (0x004H)数据总线连线 连接孔1 连接孔2 1 KEY/LED_CS CS0七段数码管的字型代码表如下表：五、程序框图程序代码OUTBIT equ 08002h ; 位控制口OUTSEG equ 08004h ; 段控制口LEDBuf equ 60h ; 显示缓冲Num equ 70h ; 显示的数据DelayT equ 75h ;ljmp StartLEDMAP: ; 八段管显示码db 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07h db 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71hDelay: ;mov r7, #0DelayLoop:djnz r7, DelayLoopdjnz r6, DelayLoopretDisplayLED:mov r0, #LEDBufmov r1, #6 ;mov r2, #00100000b ;Loop:mov dptr, #OUTBITmov a, #0movx @dptr, a ;mov a, @r0mov dptr, #OUTSEGmovx @dptr,amov dptr, #OUTBITmov a, r2movx @dptr, a ;mov r6, #01call Delaymov a, r2 ;rr amov r2, ainc r0djnz r1, Loopmov dptr, #OUTBITmov a, #0movx @dptr, a ;retStart:mov sp, #40hmov Num, #0MLoop:inc Nummov a, Nummov b, amov r0, #LEDBufFillBuf:mov a, banl a, #0fhmov dptr, #LEDMapmovc a, @a+dptr ;mov @r0,a ;inc r0inc bcjne r0, #LEDBuf+6, FillBufmov DelayT,#0DispAgain:call DisplayLED ;djnz DelayT,DispAgain ljmp MLoopend硬件实验十一 键盘扫描显示实验一、实验要求在硬件实验十的基础上,利用实验仪提供的键盘扫描电路和显示电路,做一个扫描键盘和数码显示实验，把按键输入的键码在六位数码管上显示出来。

实验四七段数码管显示实验一、实验目的掌握数码管显示数字的原理。

二、实验内容1.静态显示：数码管为共阴极，通过BCD码译码驱动器CD4511驱动，其输入端A～D输入4位BCD码，位码输入低电平选中。

按图4-1连接好电路，将8255的A口PA0～PA3与七段数码管LED1的BCD码驱动输入端A1～D1相连，8255的A口PA4～PA7与七段数码管LED2的BCD码驱动输入端A2～D2相连，8255的B口PB0～PB3与七段数码管LED3的BCD码驱动输入端A3～D3相连，8255的B口PB4～PB7与七段数码管LED4的BCD码驱动输入端A4～D4相连，8255的C口PC0～PC3分别与七段数码管LED4～LED4的位驱动输入端DG1～DG4相连。

编程从键盘上每输入4个0～9数字，在七段数码管LED4～LED4上依次显示出来。

图4-12.动态显示：数码管为共阴极，段码采用相同驱动，输入端加高电平，选中的数码管对应段点亮，位码采用同相驱动，位码输入端低电平选中，按图4-2连接好电路，图中只画了2个数码管，实际是8个数码管，将8255的A口PA0～PA7分别与七段数码管的段码驱动输入端a～g相连（32TCI0模块上的J1连32LED8模块J2），8255的C口的PC0～PC7接七段数码管的段码驱动输入（32TCI0模块上的J3连32LED8模块J1），跳线器K1连2和3。

编程在8个数码管上显示“12345678”。

按任意键推出运行。

图4-2三、编程提示1.由于DVCC卡使用PCI总线，所以分配的IO地址每台微机可能都不用，编程时需要了解当前的微机使用那段IO地址并进行处理。

2.对实验内容1，七段数码管字型代码与输入的关系如下表：四、参考流程图1.实验内容一的参考流程图图4-3 2.实验内容二的参考流程图图4-4五、参考程序1.内容一的参考程序源程序清单如下：data segmentioport equ 0c400h-0280hio8255a equ ioport+288hio8255b equ ioport+289hio8255c equ ioport+28ahio8255k equ ioport+28bhled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db 0dh,0ah,'Input a num (0--9),other key is exit:',0dh,0ah,'$'bz db ?cz db 04hdata endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255k ;使8255的A口为输出方式mov ax,80hout dx,alsss0: mov si,offset bzmov cx,04hsss1: mov dx,offset mesg1 ;显示提示信息mov ah,09hint 21hmov ah,01 ;从键盘接收字符int 21hcmp al,'0' ;是否小于0jl exit ;若是则退出cmp al,'9' ;是否大于9jg exit ;若是则退出sub al,30h ;将所得字符的ASCII码减30Hmov [si],al ;存入显示缓冲区inc si ;显示缓冲区指针加1dec cx ;判断输入满4个数字吗？jnz sss1 ;不满继续mov si,offset bz ;从显示缓冲区取第一个数字的BCD 码mov al,[si]and al,0fh ;屏蔽高四位暂存ALinc si ;显示缓冲区指针加1mov ah,[si] ;取第二个数字的BCD码到AHsal ah,4h ;右移4次到高四位add al,ah ;两个BCD码合并成一个字节mov bl,al ;暂存入BLinc simov al,[si] ;取第三个数字的BCD码and al,0fhinc simov ah,[si] ;取第四个数字的BCD码到AHsal ah,4hadd ah,almov al,ahmov dx,io8255a ;从8255的A口输出（后两个数字）out dx,almov al,blmov dx,io8255b ;从8255的B口输出（前两个数字）out dx,almov al,0f0hmov dx,io8255c ;从8255的C口输出位码out dx,almov dl,0ffhmov ah,06int 21hje sss0 ;有键按下则退出exit: mov ah,4ch ;返回int 21hcode endsend start2.内容二的参考程序源程序清单如下：data segmentioport equ 0C400h-0280hio8255c equ ioport+28ahio8255k equ ioport+28bhio8255a equ ioport+288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;段码buffer1 db 01h,02h,03h,04h,05h,06h,07h,08h ;存放要显示的十位和个位con db ? ;位码data endscode segmentassume cs:code, ds:datastart: mov ax,datamov ds,axmov dx,io8255k ;将8255设为A口C口输出mov al,80hout dx,alloop2: mov al,08h ;设置数码管位计数器初值到CON mov byte ptr con,almov si,offset buffer1 ;置显示缓冲器指针SImov ah,7fh ;置位码初值disp0: mov cx,0ffffhmov bl,ds:[si] ;取显示缓冲区显示值存BXmov bh,0hpush simov dx,io8255c ;位码从C口输出mov al,ahout dx,almov dx,io8255amov si,offset led ;置led数码表偏移地址为SIadd si,bx ;求出对应的led数码mov al,byte ptr [si]out dx,al ;段码从A口输出disp1: loop disp1 ;延时mov cx,0ffffhdisp2: loop disp2ror ah,01h ;位码右移1位pop siinc si ;显示缓冲区指针加1mov al,byte ptr condec almov byte ptr con,aljnz disp0 ;数码管位计数器减1为0吗？，不为0继续mov dx,io8255a ;为0，关数码管显示mov al,0out dx,almov dl,0ffhmov ah,06int 21hje loop2 ;有键按下则退出mov ah,4ch ;返回int 21hcode endsend start实验总结：通过这次试验，我了解到自定义数据类型可以根据自己的需要方便设定，有很大的灵活性。

51单片机实验报告一、引言51单片机是一种广泛应用于嵌入式系统开发的微控制器芯片。

本实验旨在通过对51单片机的实验研究，加深对该芯片的理解和应用。

二、实验一：LED灯闪烁控制本实验通过编写程序，控制51单片机上的LED灯以特定的频率闪烁。

为了实现这个目标，我们首先需要了解51单片机的引脚布局，确定LED灯的连接方式。

然后，通过编写相应的汇编程序，控制引脚的电平变化，从而实现LED灯的闪烁。

三、实验二：数码管显示数码管是一种常见的输出设备，通过控制引脚的输出来显示特定的数字。

本实验中，我们通过编写程序，实现通过51单片机控制数码管的显示。

通过对数码管的驱动原理和编程的学习，我们可以灵活地控制数码管的显示内容和频率。

四、实验三：蜂鸣器发声蜂鸣器是一种常见的声音输出设备，通过控制引脚的输出来产生特定的声音。

本实验中，我们通过编写程序，实现通过51单片机控制蜂鸣器的发声。

通过学习蜂鸣器的驱动原理和编程，我们可以根据需要产生不同频率和节奏的声音。

五、实验四：温湿度检测温湿度检测是一种常见的环境监测需求。

本实验中，我们通过引入温湿度传感器，实现通过51单片机获取环境的温度和湿度信息。

通过编写程序和读取传感器的数据，我们可以实时监测环境的温湿度，并进行相应的控制和反馈。

六、实验五：红外遥控红外遥控是一种常见的无线通信方式，通过发送和接收红外信号来实现远程控制。

本实验中，我们通过引入红外发射和接收模块，实现通过51单片机进行红外遥控。

通过编写相应的程序，设置红外遥控的编码和解码方式，我们可以实现对外部设备的遥控操作。

七、实验六：定时器应用定时器是51单片机中的重要模块，它可以实现定时和计数等功能。

本实验中，我们通过学习定时器的工作原理和编程，实现通过51单片机进行定时和计数的应用。

通过编写相应的程序和设置定时器的参数，我们可以实现不同的定时和计数功能，满足各种需要。

八、实验七：串口通信串口通信是一种常见的数据通信方式，通过串口接口发送和接收数据。

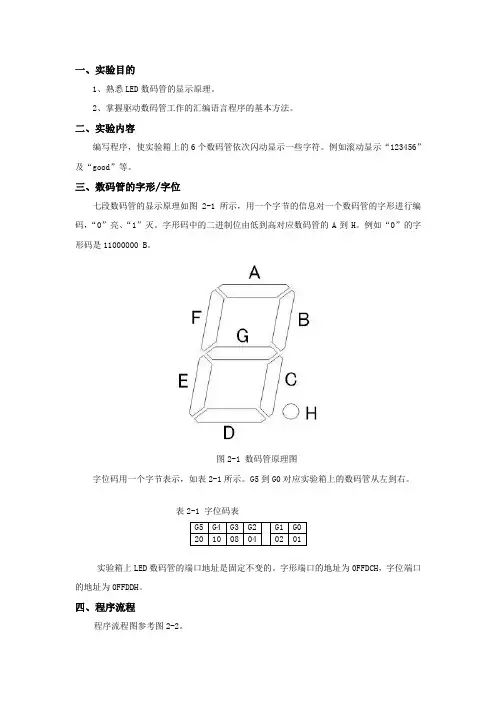

一、实验目的1、熟悉LED数码管的显示原理。

2、掌握驱动数码管工作的汇编语言程序的基本方法。

二、实验内容编写程序，使实验箱上的6个数码管依次闪动显示一些字符。

例如滚动显示“123456”及“good”等。

三、数码管的字形/字位七段数码管的显示原理如图2-1所示，用一个字节的信息对一个数码管的字形进行编码，“0”亮、“1”灭。

字形码中的二进制位由低到高对应数码管的A到H。

例如“0”的字形码是11000000 B。

图2-1 数码管原理图字位码用一个字节表示，如表2-1所示。

G5到G0对应实验箱上的数码管从左到右。

表2-1 字位码表实验箱上LED数码管的端口地址是固定不变的。

字形端口的地址为0FFDCH，字位端口的地址为0FFDDH。

四、程序流程程序流程图参考图2-2。

图2-2 流程图五、实验步骤编写程序，运行程序，观察数码管显示情况。

六、实验报告要求报告内容：实验名称、姓名、班级、学号、实验目的、实验步骤、完整的源程序代码、问题、收获及总结。

提示：本实验在实验箱系统上完成，因此编程方式与PC机环境下（实验一）的编程有一些区别。

例如不能使用功能调用和中断调用，程序不能自动停止等。

程序的流程可以像参考的那样无限次循环，也可以设计成有限次循环后结束。

程序：STACKS SEGMENTORG 2000HDW 256 DUP(?)TOP LABEL WORDSTACKS ENDSCODE1 SEGMENTASSUME CS:CODE1,DS:DATAS,SS:STACKSORG 1000HSTART:MOV AX,DATASMOV DS,AXMOV AX,STACKSMOV SS,AXMOV CX,3L6:PUSH CXL5:MOV AL,20HPUSH AXMOV AL,11111001B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY1ROR AL,1PUSH AXMOV AL,10100100B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY1ROR AL,1PUSH AXMOV AL,10110000B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHCALL DELAY1ROR AL,1PUSH AXMOV AL,10011001B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY1ROR AL,1PUSH AXMOV AL,10010010B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY1ROR AL,1PUSH AXMOV AL,10000010B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY1POP CXMOV CX,3L2:PUSH CXMOV CX,50L1:PUSH CXMOV AL,20HPUSH AXMOV AL,10001001B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY2ROR AL,1PUSH AXMOV AL,10000110B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY2ROR AL,1PUSH AXMOV AL,11000111B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY2ROR AL,1PUSH AXMOV AL,11000111B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY2ROR AL,1PUSH AXMOV AL,11000000B MOV DX,0FFDCHOUT DX,ALPOP AXMOV DX,0FFDDHOUT DX,ALCALL DELAY2POP CXLOOP L1MOV AL,0MOV DX,0FFDDHOUT DX,ALCALL DELAY1POP CXLOOP L2JMP STARTDELAY1 PROC NEARMOV CX,50000DLOOP:LOOP DLOOPRETDELAY1 ENDPDELAY2 PROC NEAR MOV CX,500DLOOP1:LOOP DLOOP1 RETDELAY2 ENDPCODE1 ENDSEND START。

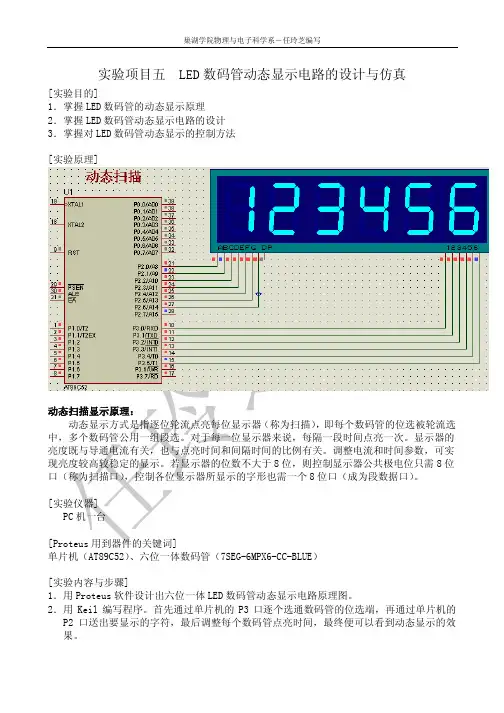

实验项目五 LED数码管动态显示电路的设计与仿真[实验目的]1．掌握LED数码管的动态显示原理2．掌握LED数码管动态显示电路的设计3．掌握对LED数码管动态显示的控制方法[实验原理]动态扫描显示原理：动态显示方式是指逐位轮流点亮每位显示器（称为扫描），即每个数码管的位选被轮流选中，多个数码管公用一组段选。

对于每一位显示器来说，每隔一段时间点亮一次。

显示器的亮度既与导通电流有关，也与点亮时间和间隔时间的比例有关。

调整电流和时间参数，可实现亮度较高较稳定的显示。

若显示器的位数不大于8位，则控制显示器公共极电位只需8位口（称为扫描口），控制各位显示器所显示的字形也需一个8位口（成为段数据口）。

[实验仪器]PC机一台[Proteus用到器件的关键词]单片机（AT89C52）、六位一体数码管（7SEG-6MPX6-CC-BLUE）[实验内容与步骤]1．用Proteus软件设计出六位一体LED数码管动态显示电路原理图。

2．用Keil编写程序。

首先通过单片机的P3口逐个选通数码管的位选端，再通过单片机的P2口送出要显示的字符，最后调整每个数码管点亮时间，最终便可以看到动态显示的效果。

3．将HEX文件装载到AT89C52中，单击Start按钮开始动态仿真。

[实验数据记录];******六位一体数码管动态显示程序*******;ORG 0000HLJMP MAINORG 0050HMAIN: MOV DPH,#02HAGAIN: MOV R2,#00H ;段选端指针计数器MOV R3,#50H ;位选端指针计数器LP: MOV DPL,R3MOVC A,@A+DPTRMOV P3,AINC R3CLR AMOV DPL,R2MOVC A,@A+DPTRMOV P2,AMOV R2,DPLINC R2CLR ALCALL DELAYMOV P3,#0FFH ;为了去掉余辉，在下一次显示之前关掉位选端CJNE R2,#6,LPAJMP AGAINDELAY: MOV R0,#01FHDL1: MOV R1,#01FHDL2: NOPNOPDJNZ R1,DL2DJNZ R0,DL1RETORG 0200HTAB1: DB 06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段选代码，对应0123456789 ORG 0250HTAB2: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH ;位选代码，分别选通第1，第2，第3，第4，;第5，第6个数码管END[实验数据处理] [实验结果及讨论]。

led数码显示控制实验报告LED数码显示控制实验报告引言：在现代科技的发展中，LED（Light Emitting Diode）数码显示控制技术得到了广泛的应用。

它具有高亮度、低功耗、长寿命等优势，被广泛应用于电子产品、汽车、舞台灯光等领域。

本实验旨在通过对LED数码显示控制的研究和实践，探索其工作原理以及应用场景。

一、实验目的本实验的主要目的是通过设计与搭建一个简单的LED数码显示电路，实现对数字的显示和控制。

通过实际操作，深入了解LED数码显示控制的工作原理以及相关的电路设计和控制方法。

二、实验材料1. LED数码管：用于显示数字的组件，通常由7个发光二极管组成。

2. 数码显示驱动芯片：用于控制LED数码管的亮灭，实现数字的显示。

3. 电路板：用于搭建实验电路。

4. 电阻、电容：用于限流和滤波。

5. 面包板、导线等。

三、实验步骤1. 搭建电路：根据实验要求，将LED数码管、数码显示驱动芯片以及其他所需元件连接在电路板上。

确保接线正确、稳固。

2. 编程控制：通过编程，实现对数码显示驱动芯片的控制。

根据需要显示的数字，设置相应的控制信号，通过控制芯片的输出状态来控制LED数码管的亮灭。

3. 调试测试：将电路连接到电源，进行调试测试。

观察LED数码管的显示情况，检查是否符合预期的结果。

如有问题，及时排查故障并修复。

4. 实验数据记录：记录实验中的关键数据和结果，包括电流、电压、亮度等参数的测量结果，以及LED数码管的显示效果等。

四、实验结果与分析在实验中，我们通过搭建LED数码显示电路，成功实现了对数字的显示和控制。

通过编程控制，我们可以灵活地改变数码管上显示的数字，实现了灵活性和可变性的要求。

在实验过程中，我们还发现LED数码管的亮度和电流之间存在一定的关系。

通过改变电流的大小，我们可以调节数码管的亮度。

这为我们在实际应用中的亮度调节提供了一定的参考。

此外，在实验中我们还注意到，LED数码管的显示效果会受到环境光的影响。

成都理工大学工程技术学院单片微机原理及应用课程设计《一位LED数码管显示0-9》学生姓名：学号：专业：班级：指导教师：完成日期：目录一实验目的与任务 (2)二实验要求 (2)三实验内容 (2)四元器件清单 (2)五LED数码管的结构及工作原理 (2)六关于PLC控制LDE介绍 (4)七原理图绘制说明 (5)八流程图绘制以及说明 (9)九电路原理图与仿真 (10)十源程序 (12)十一心得体会 (12)十二参考文献 (13)一、实验与任务结合实际情况，编程设计、布线、程序调试、检查与运行，完成一个与接近实际工程项目的课题，以培养学生的实际操作能力，适应生产一线工作的需要。

做到能检查出错误，熟练解决问题；对设备进行全面维修。

通过实训对PLC的组成、工作原理、现场调试以及基于网络化工作模式的基本配置与应用等有一个一系列的认识和提高。

利用51单片机、1个独立按键及1位7段数码管等器件，设计一个单片机输入显示系统，要求每按一下独立按键数码管显示数据加1（数码管初始值设为0，计到9后再加1 ，则数码管显示0）。

本次设计采用12MHz的晶体振荡器为单片机提供振荡周期，外加独立按键，复位电路和显示电路组成。

二、实验要求1、了解七段LED数码管的结构、分类以及数码管的显示码。

2、学习1位LED数码管静态显示与动态显示的编程方法。

3、掌握可编程序控制器技术应用过程中的一些基本技能。

4、了解可编程控制器的装备、调试的全过程。

三、实验内容1、练习设计、连接、调试控制电路；2、学习PLC程序编程；四、元器件清单从PROTUES库中选择元器件（1）AT89C51;单片机。

（2）RES、RX8;电阻、8排阻。

（3）7SEG-COM-CAT-BLUE;带公共端共阴极七段蓝色数码管。

（4）CAP/CAP-ELEC;电容、电解电容。

（5）CRYSTAL:晶振。

五、LED数码管的结构及工作原理led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。

电子信息工程系实验报告课程名称：单片机原理及接口（应用）实验项目名称： LED 数码管显示实验实验时间： 班级： 姓名： 学号：一、实 验 目 的熟悉keil 仿真软件、proteus 仿真软件、软件仿真板的使用。

了解并熟悉一位数码管与多位LED 数码管的电路结构、与单片机的连接方法及其应用原理。

学习proteus 构建LED 数码管显示电路的方法，掌握C51中单片机控制LED 数码管动态显示的原理与编程方法。

二、实 验 环 境硬件：Window XP ； 软件：keil C51单片机仿真调试软件，proteus 系列仿真调试软件；三、实 验 原 理LED 显示器是由发光二极管显示字段的显示器件。

在单片机应用系统中通常使用的是七段LED ，这种显示器有共阴极与共阳极两种。

例如共阴极，如图1所示。

管脚配置如图2所示。

图1 共阴极 图2 管脚配置共阴极LED 显示器的发光二极管阴极共地，当某个发光二极管的阳极为高电平时，该发光二极管则点亮；共阳极LED 显示器的发光二极管阳极并接。

七段LED 数码管与单片机连接时，只要将一个8位并行输出口与显示器的发光二极管引脚相连即可。

多位七段LED 数码管与单片机连接时将所有LED 的段选线并联在一起，由一个八位I ／O 口控制，而位选线分别由相应的I ／O 口线控制。

例如：段选码的推导(1)要显示字母C ——则a 、f 、e 、d 灯亮。

(2)因为共阴——则a 、f 、e 、d 送0时才亮。

(3)段选dp-a 为——11000110。

由于所有位的段选码皆由一个I ／O 控制，因此，在每个瞬间，多位LED 只可能显示相同的字符。

要想每位显示不同的字符，必须采用动态扫描显示方式。

即在每一瞬间只使某一位显示相应字符。

在此瞬间，位选控制I ／O 口在该显示位送入选通电平（共阴极送低电平、共阳极送高电平）以保证该位显示相应字符，段选控制I ／O 口输出相应字符段选码。

如此轮流，使每位显示该位应显示字符，并保持延时一段时间，以造成视觉暂留效果。

广东海洋大学学生实验报告书实验名称实验2 LED数码管动态和静态显示课程名称计算机控制技术系自动化系专业自动化班级1132 学生姓名袁明星/201311632223 实验地点科技楼403实验日期王波成绩指导教师一、设计目的：LED数码管动态和静态显示二、设计任务：1．LED数码管动态显示，动态扫描时间间隔可调；2．LED数码管静态显示，显示动态扫描时间间隔；三、操作流图：步骤：1.上排的三个数码管用静态扫描方式，显示动态扫描时间间隔；2.下排的6用数码管用动态扫描方式，显示时钟；3.一个独立的按键，每按一次，可增加动态扫描时间间隔四、实验要求：1、态度严谨，独立完成，勤于思考，善于总结；2、认真完成实验报告。

ORG 0000HAJMP STARTORG 0003HAJMP INT_0ORG 000BHAJMP INT_T0ORG 0030H START:MOV 30H,#0 ;秒MOV 31H,#0 ;分MOV 32H,#0 ;时MOV 33H,#1MOV SP,#40HSETB IT0MOV TMOD,#01HMOV TH0,#3CHMOV TL0,#0B0HMOV IE,#83HSETB TR0MOV R0,#20V1: MOV A,33HMOV B,#100DIV ABMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,#4FHMOV P2,AMOV A,BMOV B,#10DIV ABMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,#2FHMOV P2,AMOV A,BMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,#1FHMOV P2,AMOV A,30HMOV B,#10DIV ABMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#02H MOV P0,AACALL DELAY MOV A,BMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#01H MOV P0,AACALL DELAYMOV A,31HMOV B,#10DIV ABMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#08H MOV P0,AACALL DELAY MOV A,BMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#04H MOV P0,AACALL DELAYMOV A,32HMOV B,#10DIV ABMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#20H MOV P0,AACALL DELAY MOV A,BMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#10H MOV P0,AACALL DELAYAJMP V1INT_T0:PUSH ACCDJNZ R0,NEXTMOV A,30HINC ACJNE A,#60,NEXT1MOV 30H,#0MOV A,31HINC ACJNE A,#60,NEXT2MOV 31H,#0MOV A,32HINC ACJNE A,#24,NEXT3MOV 32H,#0AJMP NEXT4NEXT1: MOV 30H,AAJMP NEXT4NEXT2: MOV 31H,AAJMP NEXT4NEXT3: MOV 32H,ANEXT4: MOV R0,#20 NEXT: MOV TH0,#3CHMOV TL0,#0B0HPOP ACCRETIINT_0: PUSH ACCMOV A,33HCJNE A,#100,NEXT01MOV 33H,#1AJMP NEXT0NEXT01:MOV B,#10MUL ABMOV 33H,ANEXT0: POP ACCRETIDELAY:MOV R7,33HDEL1: MOV R6,#4NOPDEL2: MOV R5,#123DEL3: DJNZ R5,DEL3DJNZ R6,DEL2DJNZ R7,DEL1RETTAB: DB 0C0H,0F9H,0A4H,0B0H,099H,092H,082H,0F8H,080H,090H END六、实验心得：通过实验，让我对这门课程有了更深入的了解。

第1篇一、实验背景数码管是一种常用的显示器件，它可以将数字、字母或其他符号显示出来。

数码管广泛应用于各种电子设备中，如计算器、电子钟、电子秤等。

本实验旨在通过实践操作，让学生了解数码管的工作原理，掌握数码管的驱动方法，以及数码管在电子系统中的应用。

二、实验原理1. 数码管类型数码管分为两种类型：七段数码管和液晶数码管。

本实验主要介绍七段数码管。

七段数码管由七个发光二极管（LED）组成，分别代表七个笔画。

当七个LED中的某个或某几个LED点亮时，就可以显示出相应的数字或符号。

根据发光二极管的连接方式，七段数码管可分为共阳极和共阴极两种类型。

2. 数码管驱动方式（1）静态驱动静态驱动是指每个数码管独立驱动，每个数码管都连接到单片机的I/O端口。

这种方式下，数码管显示的数字或符号不会闪烁，但需要较多的I/O端口资源。

（2）动态驱动动态驱动是指多个数码管共用一组I/O端口，通过控制每个数码管的扫描时间来实现动态显示。

这种方式可以节省I/O端口资源，但显示的数字或符号会有闪烁现象。

3. 数码管显示原理（1）共阳极数码管共阳极数码管的特点是七个LED的阳极连接在一起，形成公共阳极。

当要显示数字时，将对应的LED阴极接地，其他LED阴极接高电平，即可显示出相应的数字。

（2）共阴极数码管共阴极数码管的特点是七个LED的阴极连接在一起，形成公共阴极。

当要显示数字时，将对应的LED阳极接地，其他LED阳极接高电平，即可显示出相应的数字。

4. 数码管驱动电路（1）BCD码译码驱动器BCD码译码驱动器是一种将BCD码转换为七段数码管所需段码的电路。

常用的BCD码译码驱动器有CD4511、CD4518等。

（2）74HC595移位寄存器74HC595是一种8位串行输入、并行输出的移位寄存器，常用于数码管的动态驱动。

它可以将单片机输出的串行信号转换为并行信号，驱动数码管显示。

三、实验目的1. 了解数码管的工作原理和驱动方式。

硬件实验6 八段数码管显示实验1.实验目的1)了解数码管实现显示字符的7段码编制方法；2)掌握查表法获得0-F的7段码的方法；3)掌握静态显示和动态显示的原理，硬件连接方式和程序编写方法。

2.预习要求1)了解数码管静态显示和动态显示接口电路的设计方法和特点；2)了解数码管动态显示的程序设计方法；3)理解运用串行口工作方式0扩展I/O连接数码管的方法；4)认真预习本节实验内容，设计实验硬件连接电路，编写实验程序。

3.实验说明1)LED数码管显示原理8段LED数码管有共阴极和共阳极两种结构。

对于共阴数码管，其8个LED的阴极连接在一起作为公共COM端；而共阳数码管中8个LED的阳极连接在一起作为公共COM端。

共阴数码管显示的必要条件是其COM端接地或接具有较大灌电流能力的输入端口，此时当某个发光二级管的阳极为高电平时，该发光二极管点亮；共阳数码管显示的必要条件是共阳极接电源或具有较强电流输出能力的输出端口，此时当某个发光二极管的阴极接低电平时，该发光二级管被点亮。

2)LED数码管显示方式A．静态显示方式静态显示的特点是每个数码管需要一个具有锁存功能的8位输出口，用来锁存待显示的段码。

将要显示数的7段码输出到端口，数码管就会显示并一直保持到接收到新的显示段码为止。

静态显示的优点：显示程序简单，占用CPU时间少。

但当数码管数量较多时，就需要外扩较多的输出端口，因此静态显示的缺点是占用硬件资源多，成本较高。

B．动态显示方式动态显示的特点是将多个数码管的相应段码线连在一起，接到一个8位输出端口，该端口称为段码输出口；同时将各个（如8个）数码管的COM端连接到一个8位输出端口，该端口称为位控输出口。

这样的连接使得8个数码管只要2个输出端口就可以实现控制，大大简化硬件电路。

但是由于多个数码管的段码是连在一起的，所以需要结合位控信号，分时输出不同数码管上显示的7段码，即需要采用动态显示扫描，轮流向段码输出口输出段码和向位控输出口输出位选信号，并进行1～2ms的短时延时；8个数码管轮流输出一遍后，约20ms后，就要进行一次显示刷新，这样才能利用发光管的余辉和人眼视觉暂留作用，得到全部数码管同时稳定显示的效果。

实验⼀、LED显⽰控制、82C55A并⾏接⼝数码管显⽰控制实验实验1 LED显⽰控制、82C55A并⾏接⼝数码管显⽰控制⼀、实验⽬的和内容1．掌握三态门，锁存器构成简单I／O端⼝的原理及应⽤2．完成流⽔灯及其控制的编程实验3．进⼀步掌握8255的使⽤原理4．掌握动态LED数码显⽰的原理5．完成动态LED数码显⽰的编程实验（LED显⽰控制部分）⼆、实验电路及说明实验电路图1,2,3所⽰，74ALS273锁存器的输出控制LED发光管的亮暗（1：亮0：暗）74ALS273的CLK被⼀些地址线所控制，它的地址为60H(16进制) ADD7, ADD6, ADD5, ADD4, ADD3, ADD2, ADD1, ADD00 1 1 0 0 0 0 0只有这时7430与⾮门才输出低电平(⼋段LED是阴极型)在DOS下，它的真实地址为PCI接⼝板的I／O地址加上60H为真实地址。

如PCI 的I／O起始地址0为E000H , I／O起始地址1为E400H。

74ALS273的地址为E460H。

注意：PCI板卡分配了2块I／O空间，I／O空间0是分配给PCI板卡内部寄存器使⽤的，即9052专⽤，空间⼤⼩128BYTE。

I／O空间1是分配给PCI板卡⽤户电路使⽤的，其⼤⼩为256BYTE。

流⽔灯原理如下：K1、K2是⼋位拔动开关（位于区域F）的左边第1、2位。

K1＝K2＝H 发光管从上到下移位K1＝L，K2＝H 发光管从下到上移位KI＝H，K2＝L 发光管全部闪烁K1＝K2＝L－退出注：ON⽅向为L，OFF⽅向为HK1、K2为主板上J41数码拔动开关的1、2位。

图1图2图3三、程序⽅框图从上－＞下框图四、程序代码录⼊程序时,请特别注意”1”与英⽂字母”l”的区别，⽂件的扩展名为C，即⽂件名⼀定是??-??.C。

在每个源程序的开头必须加上如下的注解，并按各⼈实际填写。

/*源程序的⽂件名：实验序号（01-08）-实验组号（01-24）.C实验名称：___________________________实验组号：___________________________学⽣姓名及学号：____________ ____________*/#include#include#include “PCIcard.h”int d1=0,m_bit=0x1;void main(){int err,rio,flagm;int m_k0();void m_k1();void m_k2();void m_k3();err=findPCIcard();if (err!=0){printf("The PCI card isn't found\n");flagm=0;}err=getPCIbase0();iobase0=iobase0&0xfffc;//从PCI配置空间读⼊的与地址空间有关的数据其bit 0位为1，printf("IOBase0=%xH\n",iobase0);//表明此空间为IO空间参与PCI总线地址译码err=getPCIbase1();iobase1=iobase1&0xfffc;printf("IOBase1=%xH\n",iobase1);err=getPCImembase1();err=getPCImembase0();membase0=membase0+membase1<<16;//左移16位，将⾼位地址变换成双字中的⾼位字printf("MEMBase0=%lxH\n",membase0);err=getPCIIRQ();printf("PCI IRQ = %d\n",err);//////////////////////////////////ioadd1=ioadd1+iobase1; //获取步进电机驱动端⼝地址flagm=1; printf("Press K1 and K2 to low to exit.\n"); //选择正、反转或退出do //主循环{rio=inportb(ioadd1); //从IO端⼝读⼊数据rio=rio&0x3; //保留低两位switch(rio) //判断数据并做相应处理{case 0: //为0时LED全亮flagm=m_k0();break;case 1: //为1时LED全部闪烁m_k1();break;case 2: //为2时LED从下到上循环点亮m_k2();break;case 3: //为3时LED从上到下循环点亮m_k3();break;default:break;}}while (flagm==1);//////////////////////////////////////return;}int m_k0() //LED全亮并退出程序{int flagk;flagk=0;return (flagk);}void m_k1() //LED闪烁{void delay1();if (d1==0));}else{outportb(ioadd1,0x0);}return;}void m_k2() //LED从下到上循环点亮{ void delay1();int temp;m_bit=m_bit|1;outportb(ioadd1,m_bit);delay1();return;}void m_k3() //LED从上到下循环点亮{ void delay1();int temp;temp=m_bitm_bit=m_bitm_bit=m_bit|0x80;outportb(ioadd1,m_bit);delay1();return;}void delay1() //延时{int i,j,a=0;for (i=1;i<=5000;i++){for (j=1;j<=10000;j++){a=a+0;}}return;}将PCIcard.h 与上述的C源程序存放在同⼀⽬录下, PCIcard.h的内容如下：#include#include#includeunsigned long int iobase0,iobase1,membase0,membase1;unsigned long int interrupt_line，ioadd1=0x60;unsigned char bh;unsigned char bl;int findPCIcard(void); //找寻PCI卡的总线号及设备号及功能号int getPCIbase0(void); //获得PCI卡的IO0的地址int getPCIbase1(void);int getPCImembase0(void);int getPCImembase1(void);int getPCIIRQ(void);struct dx{int dl;int dh;} mydx;int findPCIcard(void) //找寻PCI卡的总线号及设备号及功能号{union REGS regs;regs.h.ah=0xb1;regs.h.al=0x02; //寻找指定⼚商和设备号的PCI卡的位置regs.x.cx=0x8376;regs.x.dx=0x10eb; //输⼊要寻找的⼚商号和设备号regs.x.si=0x00; //输⼊要寻找的PCI卡索引号int86(0x1a,®s,®s); //调⽤指定的X86中断bl=regs.h.bl; //返回的设备号⾼5位，低3位为功能号bh=regs.h.bh; //返回的总线号return(regs.h.ah); //返回状态}int getPCIbase0(void) //获得PCI卡的IO0的地址{union REGS regs; //定义⽤C语⾔调⽤BIOS中断所⽤的寄存器组合regs.h.ah=0xb1; //调⽤PCI BIOS中断regs.h.al=0x09; //配置空间⽤字的⽅式读⼊regs.x.di=0x14; //PCI配置空间中基地址0的地址regs.h.bl=bl; //要读⼊配置空间的PCI卡的设备号和功能号regs.h.bh=bh; //要读⼊配置空间的PCI卡的总线号int86(0x1a,®s,®s); //调⽤指定的X86中断iobase0=regs.x.cx; //CX为返回的IO0的基地址return(regs.h.ah); //返回状态}int getPCIbase1(void){union REGS regs; //同上regs.h.ah=0xb1;regs.h.al=0x09;regs.x.di=0x1c; //PCI配置空间基地址1的地址regs.h.bl=bl;regs.h.bh=bh;int86(0x1a,®s,®s);iobase1=regs.x.cx;return(regs.h.ah);}int getPCImembase0(void){union REGS regs; //同上regs.h.ah=0xb1;regs.h.al=0x09;regs.x.di=0x18; //PCI配置空间存储器基地址0的低位地址regs.h.bl=bl; regs.h.bh=bh;int86(0x1a,®s,®s);membase0=regs.x.cx;return(regs.h.ah);}int getPCImembase1(void){union REGS regs; //同上regs.h.ah=0xb1;regs.h.al=0x09;regs.x.di=0x1a; //PCI配置空间存储器基地址0的⾼位地址regs.h.bl=bl; regs.h.bh=bh;int86(0x1a,®s,®s);membase1=regs.x.cx;return(regs.h.ah);}int getPCIIRQ(void){union REGS regs; //同上regs.h.ah=0xb1;regs.h.al=0x09;regs.x.di=0x3c; //PCI配置空间中断线的地址regs.h.bl=bl;regs.h.bh=bh;int86(0x1a,®s,®s);interrupt_line=regs.x.cx;return(regs.h.cl);}五、思考题：1、在图1中，从数据端⼝送出”1”使LED亮,还是使LED灭?2、将K1L、K2L这⼀点亮退出功能修改为：⾃上⽽下⼀个⼀个点亮，然后⾃下⽽上⼀个⼀个熄灭，循环不断。
