LED点阵显示屏实验报告解析

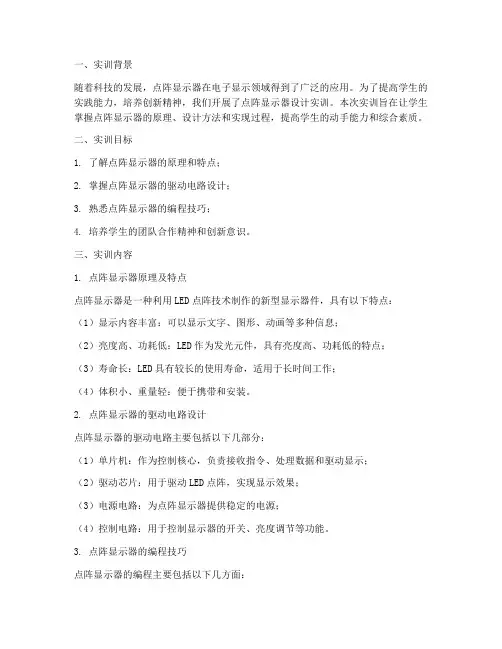

一、实训背景随着科技的发展，点阵显示器在电子显示领域得到了广泛的应用。

为了提高学生的实践能力，培养创新精神，我们开展了点阵显示器设计实训。

本次实训旨在让学生掌握点阵显示器的原理、设计方法和实现过程，提高学生的动手能力和综合素质。

二、实训目标1. 了解点阵显示器的原理和特点；2. 掌握点阵显示器的驱动电路设计；3. 熟悉点阵显示器的编程技巧；4. 培养学生的团队合作精神和创新意识。

三、实训内容1. 点阵显示器原理及特点点阵显示器是一种利用LED点阵技术制作的新型显示器件，具有以下特点：（1）显示内容丰富：可以显示文字、图形、动画等多种信息；（2）亮度高、功耗低：LED作为发光元件，具有亮度高、功耗低的特点；（3）寿命长：LED具有较长的使用寿命，适用于长时间工作；（4）体积小、重量轻：便于携带和安装。

2. 点阵显示器的驱动电路设计点阵显示器的驱动电路主要包括以下几部分：（1）单片机：作为控制核心，负责接收指令、处理数据和驱动显示；（2）驱动芯片：用于驱动LED点阵，实现显示效果；（3）电源电路：为点阵显示器提供稳定的电源；（4）控制电路：用于控制显示器的开关、亮度调节等功能。

3. 点阵显示器的编程技巧点阵显示器的编程主要包括以下几方面：（1）初始化：设置单片机的工作状态，初始化相关参数；（2）显示字符：通过编程控制LED点阵显示特定的字符；（3）显示图形：通过编程控制LED点阵显示特定的图形；（4）动画效果：通过编程实现LED点阵的动态效果。

四、实训过程1. 硬件设计（1）选择合适的单片机：本次实训选择AT89C51单片机作为控制核心；（2）设计驱动电路：根据AT89C51单片机的引脚，设计驱动电路，包括驱动芯片、电源电路和控制电路；（3）搭建电路：按照设计好的电路图，焊接电路板，连接各元器件。

2. 软件设计（1）编写程序：使用C语言编写点阵显示器的控制程序，实现显示字符、图形和动画效果；（2）仿真调试：使用Proteus软件对程序进行仿真，检查程序的正确性；（3）烧录程序：将程序烧录到单片机中，进行实际测试。

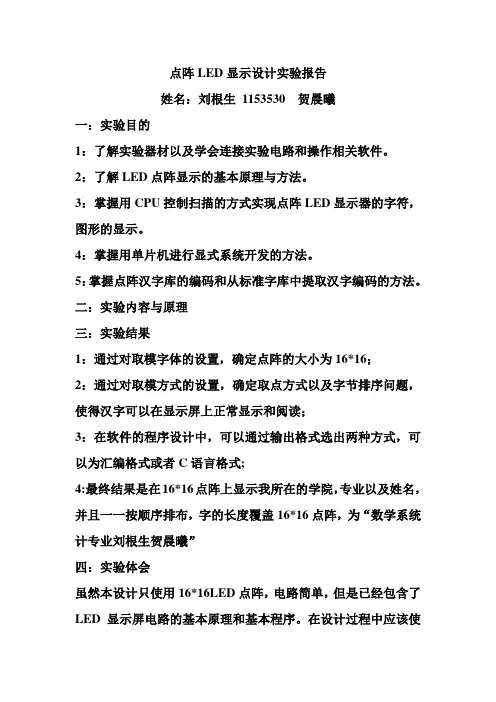

点阵LED显示设计实验报告
姓名：刘根生1153530 贺晨曦
一：实验目的
1：了解实验器材以及学会连接实验电路和操作相关软件。

2：了解LED点阵显示的基本原理与方法。

3：掌握用CPU控制扫描的方式实现点阵LED显示器的字符，图形的显示。

4：掌握用单片机进行显式系统开发的方法。

5：掌握点阵汉字库的编码和从标准字库中提取汉字编码的方法。

二：实验内容与原理
三：实验结果
1：通过对取模字体的设置，确定点阵的大小为16*16；
2：通过对取模方式的设置，确定取点方式以及字节排序问题，使得汉字可以在显示屏上正常显示和阅读；
3：在软件的程序设计中，可以通过输出格式选出两种方式，可以为汇编格式或者C语言格式;
4:最终结果是在16*16点阵上显示我所在的学院，专业以及姓名，并且一一按顺序排布，字的长度覆盖16*16点阵，为“数学系统计专业刘根生贺晨曦”
四：实验体会
虽然本设计只使用16*16LED点阵，电路简单，但是已经包含了LED显示屏电路的基本原理和基本程序。

在设计过程中应该使
图形文字稳定，清晰无串扰。

图形或文字显示有静止或移入移出等显示方式，本系统具有硬件少，结构简单，容易操作，性能稳定可靠，成本低等特点，故具有非常大的科技以商业价值。

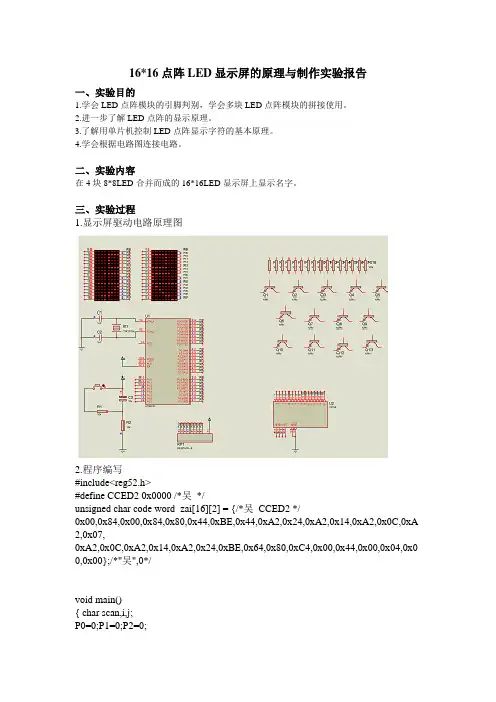

16*16点阵LED显示屏的原理与制作实验报告一、实验目的1.学会LED点阵模块的引脚判别，学会多块LED点阵模块的拼接使用。

2.进一步了解LED点阵的显示原理。

3.了解用单片机控制LED点阵显示字符的基本原理。

4.学会根据电路图连接电路。

二、实验内容在4块8*8LED合并而成的16*16LED显示屏上显示名字。

三、实验过程1.显示屏驱动电路原理图2.程序编写#include<reg52.h>#define CCED2 0x0000 /*吴*/unsigned char code word_zai[16][2] = {/*吴CCED2 */0x00,0x84,0x00,0x84,0x80,0x44,0xBE,0x44,0xA2,0x24,0xA2,0x14,0xA2,0x0C,0xA 2,0x07,0xA2,0x0C,0xA2,0x14,0xA2,0x24,0xBE,0x64,0x80,0xC4,0x00,0x44,0x00,0x04,0x0 0,0x00};/*"吴",0*/void main(){ char scan,i,j;P0=0;P1=0;P2=0;while(1){ scan=0;for(i=0;i<16;i++){ P1=scan;for(j=0;j<50;j++) //显示五十次{ P2=word_zai[i][0] ;P0=word_zai[i][1] ;}P0=0;P2=0;scan++;}}}四、实验总结在本次的实验里，我感觉本次实验的任务对我的挑战蛮大，因为在实验中要编写一个C语言有点麻烦，需要算的数据比较多，一不小心的话可能就会导致最后的实验结果出现问题，所以要非常的仔细才行。

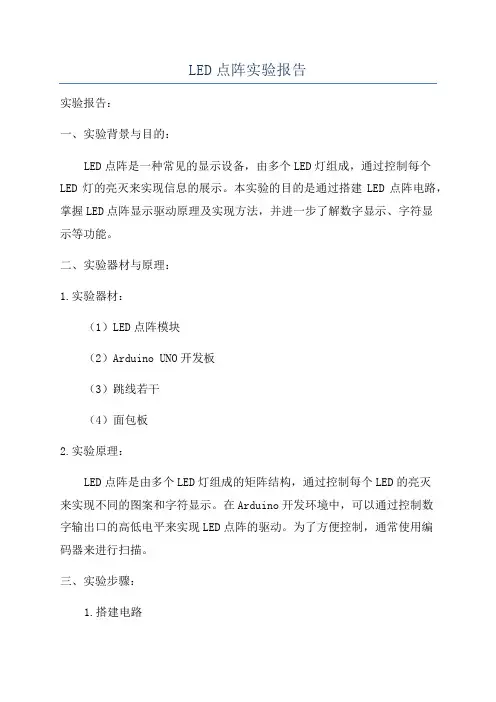

LED点阵实验报告实验报告：一、实验背景与目的：LED点阵是一种常见的显示设备，由多个LED灯组成，通过控制每个LED灯的亮灭来实现信息的展示。

本实验的目的是通过搭建LED点阵电路，掌握LED点阵显示驱动原理及实现方法，并进一步了解数字显示、字符显示等功能。

二、实验器材与原理：1.实验器材：（1）LED点阵模块（2）Arduino UNO开发板（3）跳线若干（4）面包板2.实验原理：LED点阵是由多个LED灯组成的矩阵结构，通过控制每个LED的亮灭来实现不同的图案和字符显示。

在Arduino开发环境中，可以通过控制数字输出口的高低电平来实现LED点阵的驱动。

为了方便控制，通常使用编码器来进行扫描。

三、实验步骤：1.搭建电路首先，在面包板上搭建Arduino开发板和LED点阵模块的连接线路。

将LED点阵的正极接到5V电源上，将负极接到Arduino开发板的GND上。

然后，将LED点阵的A、B、C等引脚分别连接到Arduino开发板的数字输出管脚上。

2.编写驱动程序在Arduino开发环境中，编写一个简单的程序来实现数字1在LED点阵上的显示。

3.上传程序将编写好的程序上传到Arduino开发板上。

四、实验结果及分析：通过实验，我们成功实现了数字1的显示。

在LED点阵上，部分LED灯亮起，显示出数字1的形状。

五、实验总结与心得体会：通过本次实验，我对LED点阵的原理和使用方法有了更深入的了解。

LED点阵作为一种常见的显示设备，可以广泛应用于各种信息展示的场合。

掌握了LED点阵的驱动方法，我们可以进一步实现数字、字符、图案等更复杂的显示功能。

六、实验存在的问题与改进方向：本次实验中，我们只实现了数字1的显示，未能涉及更多的显示内容。

下一步的改进方向可以是通过编写更复杂的程序，实现更多种类的数字和字符的显示，并且尝试实现图案显示。

此外，还可以了解更多关于LED点阵的驱动原理，尝试使用更多的编码方式和控制方法来驱动LED点阵。

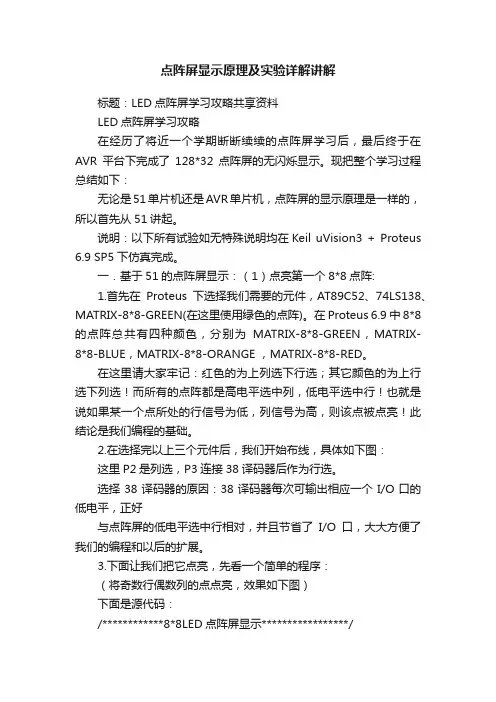

点阵屏显示原理及实验详解讲解标题：LED点阵屏学习攻略共享资料LED点阵屏学习攻略在经历了将近一个学期断断续续的点阵屏学习后，最后终于在AVR平台下完成了128*32点阵屏的无闪烁显示。

现把整个学习过程总结如下：无论是51单片机还是AVR单片机，点阵屏的显示原理是一样的，所以首先从51讲起。

说明：以下所有试验如无特殊说明均在Keil uVision3 + Proteus 6.9 SP5下仿真完成。

一．基于51的点阵屏显示：（1）点亮第一个8*8点阵:1.首先在Proteus下选择我们需要的元件，AT89C52、74LS138、MATRIX-8*8-GREEN(在这里使用绿色的点阵)。

在Proteus 6.9中8*8的点阵总共有四种颜色，分别为MATRIX-8*8-GREEN，MATRIX-8*8-BLUE，MATRIX-8*8-ORANGE ，MATRIX-8*8-RED。

在这里请大家牢记：红色的为上列选下行选；其它颜色的为上行选下列选！而所有的点阵都是高电平选中列，低电平选中行！也就是说如果某一个点所处的行信号为低，列信号为高，则该点被点亮！此结论是我们编程的基础。

2.在选择完以上三个元件后，我们开始布线，具体如下图：这里P2是列选，P3连接38译码器后作为行选。

选择38译码器的原因：38译码器每次可输出相应一个I/O口的低电平，正好与点阵屏的低电平选中行相对，并且节省了I/O口，大大方便了我们的编程和以后的扩展。

3.下面让我们把它点亮，先看一个简单的程序：（将奇数行偶数列的点点亮，效果如下图）下面是源代码：/************8*8LED点阵屏显示*****************/#includevoid delay(int z) //延时函数{int x,y;for(x=0;x<z;x++)< p="">for(y=0;y<110;y++);}void main(){while(1){P3=0; //行选，选择第一行P2=0x55; //列选，即该行显示的数据delay(5); //延时/*****下同*****/P3=2; //第三行P2=0x55;delay(5);P3=4; //第五行P2=0x55;delay(5);P3=6; //第七行P2=0x55;delay(5);}}上面的程序实现了将此8*8点阵的奇数行偶数列的点点亮的功能。

LED点阵实验报告.doc
一、实验原理
LED点阵是一种由LED灯组成的自发光点阵，将多个灯组合排列在一起，可以显示多
种字符、数字、图形等。

每个LED灯有两个引脚，一个接正极，一个接负极，灯的亮度和
颜色与流过它的电流有关。

因此，通过控制不同位置的电流大小，就可以实现点阵任意数
字或字符的显示。

二、实验器材
1、STM32F103C8T6单片机板
2、2个16pin DIP 74HC595N移位寄存器
3、1个常规电子元件组
4、300x3mm LED 点阵共阴（10x10）
三、实验过程
2. 然后按下当前电路连接 LED 点阵、74HC595 移位寄存器和 STM32 单片机板的方
法进行连接。

3. 编写程序，把字符的二进制代码转换成数字，然后发送到移位寄存器，以控制
LED 点阵显示字符。

4. 烧录程序到 STM32 单片机板上。

5. 连接电源以运行程序，控制LED点阵实现数字或字符的显示。

四、实验结果
LED 点阵成功实现了数字、大写和小写字母的显示。

在实验过程中，遇到了一些问题，例如通过微调电压来控制LED亮度的问题，以及在程序中输入字符的编码的问题。

但是，
通过多次尝试和修改，最终成功地解决了这些问题，得到了令人满意的结果。

LED点阵实验不仅可以增强学生对电子元件的了解，同时也可以提高学生的编程能力，使学生更好地理解并掌握单片机的相关知识。

在实验过程中，建议多做实验练习，不断探
索和尝试，更好地理解和掌握相关知识。

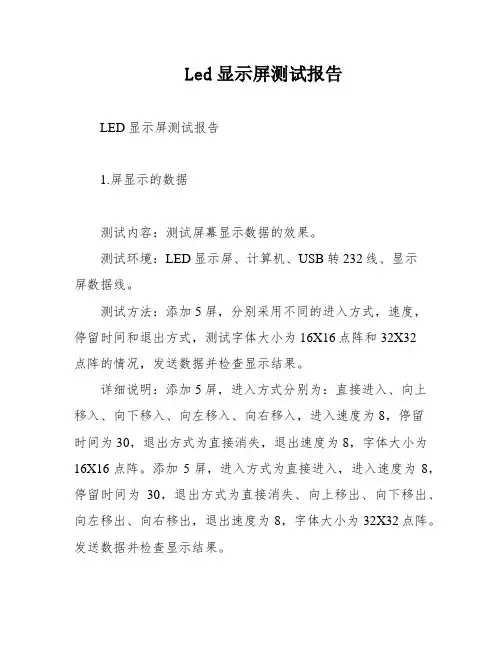

Led显示屏测试报告LED显示屏测试报告1.屏显示的数据测试内容：测试屏幕显示数据的效果。

测试环境：LED显示屏、计算机、USB转232线、显示屏数据线。

测试方法：添加5屏，分别采用不同的进入方式，速度，停留时间和退出方式，测试字体大小为16X16点阵和32X32点阵的情况，发送数据并检查显示结果。

详细说明：添加5屏，进入方式分别为：直接进入、向上移入、向下移入、向左移入、向右移入，进入速度为8，停留时间为30，退出方式为直接消失，退出速度为8，字体大小为16X16点阵。

添加5屏，进入方式为直接进入，进入速度为8，停留时间为30，退出方式为直接消失、向上移出、向下移出、向左移出、向右移出，退出速度为8，字体大小为32X32点阵。

发送数据并检查显示结果。

测试结果：在字体大小为16X16点阵的情况下，测试结果正常。

而在字体大小为32X32点阵的情况下，部分汉字无法正常显示，主要原因是字库芯片的存储空间有限，暂时无法解决。

遗留问题：字体大小为32X32点阵时，部分汉字无法正常显示。

整改时间：2007-08-222.屏的补发机制测试内容：测试屏幕的补发机制。

测试环境：LED显示屏、计算机、USB转232线、显示屏数据线。

测试方法：在串口直连的条件下，发送数据并手动断开数据线，测试屏幕的补发机制。

详细说明：添加20屏数据，发送给显示屏。

当发送到第10屏时，手动断开数据线，检查软件是否有补发的数据。

当补发到第10次时，手动连接数据线，检查是否能继续发送屏数据并正确显示。

测试结果：测试结果正常。

遗留问题：无整改时间：无3.屏的复位机制测试内容：测试屏幕的复位机制。

测试环境：LED显示屏、计算机、USB转232线、显示屏数据线。

测试方法：在串口直连的条件下，发送数据并手动断开数据线，使发送失败，测试屏幕的复位机制。

详细说明：添加20屏数据，发送给显示屏。

当发送到第10屏时，手动断开数据线，使本次发送失败，检查屏幕是否能正确显示老的屏信息。

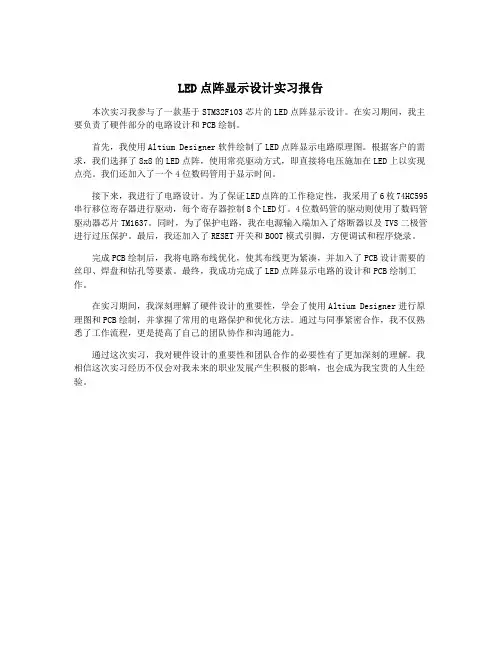

LED点阵显示设计实习报告
本次实习我参与了一款基于STM32F103芯片的LED点阵显示设计。

在实习期间，我主要负责了硬件部分的电路设计和PCB绘制。

首先，我使用Altium Designer软件绘制了LED点阵显示电路原理图。

根据客户的需求，我们选择了8x8的LED点阵，使用常亮驱动方式，即直接将电压施加在LED上以实现点亮。

我们还加入了一个4位数码管用于显示时间。

接下来，我进行了电路设计。

为了保证LED点阵的工作稳定性，我采用了6枚74HC595串行移位寄存器进行驱动，每个寄存器控制8个LED灯。

4位数码管的驱动则使用了数码管驱动器芯片TM1637。

同时，为了保护电路，我在电源输入端加入了熔断器以及TVS二极管进行过压保护。

最后，我还加入了RESET开关和BOOT模式引脚，方便调试和程序烧录。

完成PCB绘制后，我将电路布线优化，使其布线更为紧凑，并加入了PCB设计需要的丝印、焊盘和钻孔等要素。

最终，我成功完成了LED点阵显示电路的设计和PCB绘制工作。

在实习期间，我深刻理解了硬件设计的重要性，学会了使用Altium Designer进行原理图和PCB绘制，并掌握了常用的电路保护和优化方法。

通过与同事紧密合作，我不仅熟悉了工作流程，更是提高了自己的团队协作和沟通能力。

通过这次实习，我对硬件设计的重要性和团队合作的必要性有了更加深刻的理解。

我相信这次实习经历不仅会对我未来的职业发展产生积极的影响，也会成为我宝贵的人生经验。

点阵实验报告 LED点阵字符驱动显示实验报告_图文LED点阵字符驱动显示实验郑家贵110800533陈鹤110800524一实验目的1、掌握用CPU控制扫描的方法实现点阵LED显示器的字符、图形的显示。

2、掌握用单片机进行显示系统开发的方法。

3、了解大容量显示器点阵图形显示驱动扩展的一般方法。

二实验仪器单片机最小系统，电源模块，8*8点阵LED显示器四块，AT89C51单片机，74HC154N两片，HD74LSO4P一片，100?排阻等。

三设计思想用单片机的P1.0-P1.4和P2.0-P2.7共13个输出口来传递数据码，其中P1.0-P1.3分别接4线-16线译码器的四个数据输入端（A、B、C、D），P1.4作为片选输出信号，当P1.4为高电平时，U2工作，U3不工作；当P1.4为低电平输出，U2不工作，U3工作。

信号经过74HC154N译码后输出，再接至4片点阵LED的行信号输入端，而列信号由单片机的P2口直接控制。

1、系统框图：图1：16X16点阵硬件电路图2、单片机最小系统：上图是51单片机的最小系统。

将程序烧写进单片机后，便可以实现对硬件系统的控制。

3、LED点阵显示屏：上图即显示屏，是由4块8*8LED点阵级联，成为16*16 LED 点阵。

由单片机控制，按照程序中的控制命令和字模数据表输出相应汉字，同时按一定速率流动，显示多个汉字。

4、74HC154N工作原理：74HC154N为4线—16线译码器，可以实现地址的扩展。

引脚说明：1-11，3-17 ：输出端（outputs）12：Gnd电源地（ground）18-19：使能输入端、低电平有效(enable inputs)20-23地址输入端(address inputs)24：VCC电源正(positive supply voltage)四设计的电路样品的照片如图下图所示五实验结论及心得：通过和同伴的一致努力，最终完成了整个电路的设计。

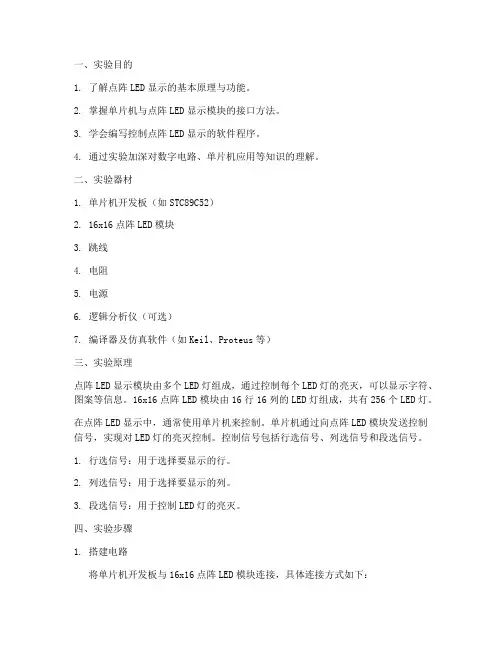

一、实验目的1. 了解点阵LED显示的基本原理与功能。

2. 掌握单片机与点阵LED显示模块的接口方法。

3. 学会编写控制点阵LED显示的软件程序。

4. 通过实验加深对数字电路、单片机应用等知识的理解。

二、实验器材1. 单片机开发板（如STC89C52）2. 16x16点阵LED模块3. 跳线4. 电阻5. 电源6. 逻辑分析仪（可选）7. 编译器及仿真软件（如Keil、Proteus等）三、实验原理点阵LED显示模块由多个LED灯组成，通过控制每个LED灯的亮灭，可以显示字符、图案等信息。

16x16点阵LED模块由16行16列的LED灯组成，共有256个LED灯。

在点阵LED显示中，通常使用单片机来控制。

单片机通过向点阵LED模块发送控制信号，实现对LED灯的亮灭控制。

控制信号包括行选信号、列选信号和段选信号。

1. 行选信号：用于选择要显示的行。

2. 列选信号：用于选择要显示的列。

3. 段选信号：用于控制LED灯的亮灭。

四、实验步骤1. 搭建电路将单片机开发板与16x16点阵LED模块连接，具体连接方式如下：- 将单片机的IO口与点阵LED模块的行选信号、列选信号和段选信号连接。

- 将点阵LED模块的正极连接到电源正极，负极连接到电源负极。

- 添加适当的限流电阻，防止LED灯过载。

2. 编写程序使用Keil等编译器编写控制点阵LED显示的软件程序。

程序主要分为以下几个部分：- 初始化IO口：将单片机的IO口设置为输出模式。

- 定义延时函数：用于控制显示速度。

- 显示函数：用于控制LED灯的亮灭，实现显示字符、图案等功能。

3. 编译程序使用编译器将编写的程序编译成目标文件。

4. 仿真或下载程序使用Proteus等仿真软件对程序进行仿真，或使用编程器将程序下载到单片机开发板上。

5. 测试通过观察点阵LED显示模块的显示效果，验证程序的正确性。

五、实验结果与分析1. 静态显示通过编写程序，可以控制点阵LED显示模块显示静态字符、图案等信息。

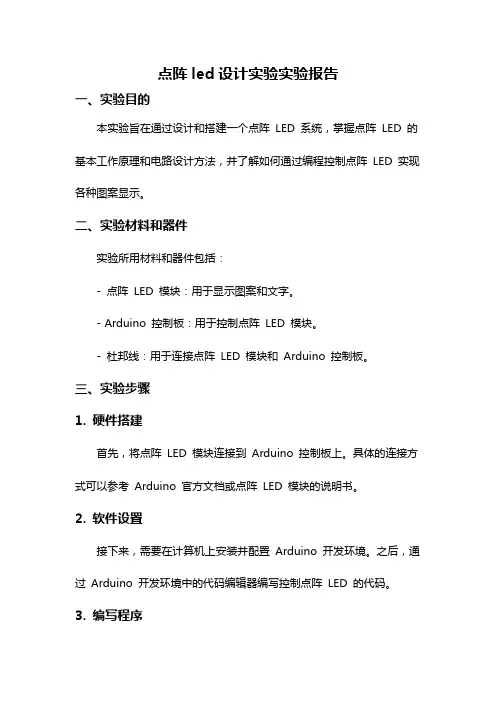

点阵led设计实验实验报告一、实验目的本实验旨在通过设计和搭建一个点阵LED 系统，掌握点阵LED 的基本工作原理和电路设计方法，并了解如何通过编程控制点阵LED 实现各种图案显示。

二、实验材料和器件实验所用材料和器件包括：- 点阵LED 模块：用于显示图案和文字。

- Arduino 控制板：用于控制点阵LED 模块。

- 杜邦线：用于连接点阵LED 模块和Arduino 控制板。

三、实验步骤1. 硬件搭建首先，将点阵LED 模块连接到Arduino 控制板上。

具体的连接方式可以参考Arduino 官方文档或点阵LED 模块的说明书。

2. 软件设置接下来，需要在计算机上安装并配置Arduino 开发环境。

之后，通过Arduino 开发环境中的代码编辑器编写控制点阵LED 的代码。

3. 编写程序编写程序的主要步骤如下：- 导入所需的库文件：根据点阵LED 模块的型号和控制方式，导入相应的库文件。

- 设置引脚模式：设置Arduino 控制板的引脚模式，以便与点阵LED 模块进行通信。

- 定义图案：根据需要显示的图案或文字，定义相应的数组或变量。

- 初始化点阵LED 模块：根据模块的特性和控制方式，初始化点阵LED 模块。

- 显示图案：根据定义的图案，通过控制点阵LED 模块的引脚，实现图案的显示。

4. 上传程序编写完程序后，将Arduino 控制板通过USB 连接到计算机，并通过Arduino 开发环境将程序上传到控制板中。

5. 测试和调试上传完程序后，点阵LED 模块将开始显示所定义的图案。

可以通过修改程序中的图案定义部分来实现不同的显示效果，并进行测试和调试。

四、实验结果和分析经过编程和调试，我们成功实现了点阵LED 模块的图案显示功能。

通过修改程序中的图案定义，我们可以显示不同的图案、文字甚至动画效果。

点阵LED 的显示效果清晰且亮度可调，能够满足我们的需求。

在实验过程中，我们也遇到了一些问题。

LED点阵显示屏实验报告一、实验目的通过实验了解LED点阵显示屏的结构和工作原理，掌握其使用方法和调试技巧，并能够设计简单的图案和文字在屏幕上显示。

二、实验器材和原理1.实验器材：(1)LED点阵显示屏；(2)电子元器件：电阻、导线、开关等；(3)单片机模块和调试工具。

2.原理说明：LED点阵显示屏是由许多个LED灯组成的，可以按照不同的点亮组合来显示各种图案、文字。

点阵显示屏上通常有行和列两个方向的引脚。

每一行的LED灯引脚连接到同一个引脚上，每一列的引脚也连接到同一个引脚上。

通过控制每一行和每一列引脚的电平状态，来点亮指定的LED灯，以显示特定的图案。

三、实验步骤1.连接电路：(1)将LED点阵显示屏的引脚与单片机模块相连接，根据引脚对应关系连接相应的引脚。

(2)接入适当的电阻和开关，用于控制点阵显示屏的亮度和开关状态。

2.编程调试：(1)在单片机模块中编写相应的程序，控制LED点阵显示屏的点亮和熄灭。

(2)调试程序，检查点阵显示屏的点亮情况和亮度效果。

3.设计图案和文字：(1)根据需要，设计出要在点阵显示屏上显示的图案和文字。

(2)根据设计的图案和文字，编写程序实现点阵显示屏的显示效果。

四、实验结果和分析经过调试，LED点阵显示屏能够按照设计要求显示出特定的图案和文字。

通过改变程序中的参数，可以实现不同图案和文字的显示效果。

在实验过程中，我们发现LED点阵显示屏的亮度和显示效果受到电阻和电平控制的影响较大。

适当选择合适的电阻值可以调节点阵显示屏的亮度，使得显示效果更加清晰明亮。

五、实验心得体会通过这次实验，我们对LED点阵显示屏有了更深入的了解。

通过编程控制，我们可以通过点阵显示屏来显示各种图案和文字，具有一定的实用性和娱乐性。

在实验过程中，我们遇到了一些问题，例如点阵显示屏的亮度不够明亮、图案显示效果不够清晰等。

通过针对性的调试和调整，我们解决了这些问题，并取得了满意的实验结果。

总之，LED点阵显示屏实验能够帮助我们更好地理解和掌握其工作原理和使用方法，并且拓宽了我们的实验技能。

点阵式LED显示屏实训报告班级：09电子2班组员：杨国栋，蔡景维一、实训内容点阵LED显示屏的基本组成：点阵LED显示屏及驱动电路单元板、开关电源、控制卡、相关框架型材几部分构成。

本实训的内容是：学习点阵LED显示屏的基本结构、工作原理，制作、测试P10显示单元板，编写和仿真32*16点阵LED显示屏的控制软件，装配和调试点阵LED显示屏整机。

二、实训目的掌握点阵LED显示屏的基本结构、工作原理。

了解点阵LED显示屏及驱动电路的结构能制作简易控制卡的硬件电路，并编写相应软件掌握点阵LED显示屏产品系统装配方法了解点阵LED显示屏的装配和维修方法。

三、实训器材（列出组装和测试一块32*16屏幕所需组件，以及用到的仪器、工具）组件：152个灯孔的SMT双面板，LED灯152粒，正反面嵌板各一块仪器及工具：电烙铁，数字万用表，螺丝刀，镊子，尖口钳，斜口钳四、实训电路及电路分析1、硬件电路及电路分析：(1)P10单元板仿真电路图及分析(显示原理的描述，主要描述行信号和列信号) (然后分别描述各主要IC 的功能，见教材) 245功能： 138功能： 595功能： （2）信号流图每个595与8*4L E D区域的连接细节k=0k=1k=2k=32、软件-程序函数一、void HC138_scan(uchar row) ；功能：根据输入的参数row，在A1、B1脚输出p10屏幕上每个595模块的第row行的行译码信号。

接口定义：函数参数，uchar row，被选通的行序号。

函数二、void serial_input(uchar dat)；功能：从SCK和DA TA引脚，将一个字节的数据串行地输入到p10屏幕上的第一个595芯片中。

接口定义：函数参数，uchar dat，串行传输到595中的一个字节的数据，先传高位。

函数三、void serial_output() ；功能：从RCK引脚，给595芯片发送一个锁存时钟沿，控制p10上的每个595将已移入的数据并行地输出到QA-QH。

点阵显示实验报告点阵显示实验报告引言：点阵显示是一种常见的显示技术，它通过将像素点排列成网格的形式来呈现图像和文字。

在本次实验中，我们将学习如何使用点阵显示器，并探索其原理和应用。

一、点阵显示器的原理点阵显示器由许多小的发光二极管（LED）或液晶单元组成，每个单元代表一个像素点。

通过控制每个像素点的亮灭状态，我们可以呈现出各种图像和文字。

点阵显示器的原理主要包括两个方面：电路控制和像素点排列。

1. 电路控制点阵显示器内部包含复杂的电路控制系统，用于接收和解析外部的信号。

这些信号可以来自计算机、微控制器或其他设备。

通过电路控制，我们可以实现对每个像素点的亮度和颜色进行精确控制。

2. 像素点排列像素点在点阵显示器上的排列方式决定了显示的分辨率和图像质量。

常见的排列方式有直线排列、斜线排列和矩阵排列等。

其中，矩阵排列是最常见的方式，它将像素点排列成网格状，每个像素点都有一个唯一的坐标位置。

二、点阵显示器的应用点阵显示器广泛应用于各种电子设备中，包括电子表、手机屏幕、电视显示器等。

它具有以下几个优点：1. 高分辨率由于像素点的密集排列，点阵显示器具有较高的分辨率，可以呈现出清晰细腻的图像和文字。

这使得它在信息显示领域有着广泛的应用。

2. 易于控制点阵显示器的控制方式相对简单，只需通过电路控制系统发送相应的信号即可实现图像和文字的显示。

这使得它在嵌入式系统和电子产品中被广泛采用。

3. 节能环保与传统的显示技术相比，点阵显示器具有较低的功耗，能够更好地满足能源节约和环保的需求。

这使得它在可穿戴设备和智能家居等领域得到了广泛应用。

三、点阵显示实验为了更好地理解点阵显示器的原理和应用，我们进行了一次简单的实验。

实验中，我们使用了一块8x8的点阵显示器，并通过Arduino控制器进行信号发送。

1. 实验步骤（1）将点阵显示器与Arduino控制器连接，确保接线正确无误。

（2）编写Arduino代码，控制点阵显示器上的像素点亮灭。

点阵显示实验实验报告点阵显示实验实验报告引言点阵显示技术是一种常见的显示方式，它通过多个小点的组合来形成图像或文字。

在本次实验中，我们将探索点阵显示的原理和应用，并通过实际搭建一个简单的点阵显示电路来进一步加深对该技术的理解。

一、点阵显示原理点阵显示原理是基于人眼视觉暂留效应的特性。

当我们看到一个图像或文字时，其实是由一个个小点在极短的时间内依次闪烁而成。

而由于人眼的视觉暂留效应，我们会感觉到这些小点组成了一个完整的图像。

二、点阵显示的应用点阵显示广泛应用于各种电子设备中，如计算机显示器、手机屏幕、LED广告牌等。

它的优点是可以显示高清晰度的图像和文字，并且可以实现多种颜色的显示。

三、实验步骤1. 准备材料：点阵显示模块、Arduino开发板、杜邦线等。

2. 连接电路：将点阵显示模块与Arduino开发板通过杜邦线连接。

确保连接正确无误。

3. 编写程序：使用Arduino开发环境编写程序，控制点阵显示模块显示我们想要的图像或文字。

4. 上传程序：将编写好的程序上传到Arduino开发板中。

5. 运行实验：观察点阵显示模块是否能够按照程序的要求正确显示图像或文字。

四、实验结果与分析经过实验，我们成功地搭建了一个简单的点阵显示电路，并通过编写程序实现了图像和文字的显示。

我们发现，点阵显示模块的显示效果非常清晰，每个小点都能够独立显示。

同时，我们还注意到，点阵显示模块的亮度可以通过控制电流大小来调节，从而实现不同亮度的显示效果。

五、实验总结通过本次实验，我们深入了解了点阵显示技术的原理和应用，并通过实际操作加深了对该技术的理解。

点阵显示技术在现代电子设备中起到了重要的作用，它不仅可以显示图像和文字，还可以呈现丰富多彩的颜色。

在未来的发展中，点阵显示技术有望实现更高的分辨率和更低的功耗，为我们带来更好的视觉体验。

六、展望随着科技的不断进步，点阵显示技术将会得到更广泛的应用。

例如，可以将其应用于虚拟现实设备中，实现更逼真的视觉效果。

16⨯16点阵LED电子显示屏的设计摘要：文章介绍了基于单片机AT89C51的16⨯16点阵LED电子显示屏的设计。

分别阐述了显示屏显示的基本原理，硬件设计、控制方法及其程序的实现。

经过调试和分析，设计的结果能够实现对汉字的静态和动态显示，动态显示的内容有多种方式，同时又可通过上位机更新显示的内容。

关键字：AT89C51；16⨯16点阵；LED；显示屏一绪论LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。

并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。

LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。

1 LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。

一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。

目前，国内的LED点阵显示屏大部分是单显示型，其显示的内容相对较少，显示花样较单一。

一般在产品出厂时，显示内容就已写入显示屏控制系统中的EPROM芯片内，当需要更换显示内容时就非常困难，这样使该类型的显示屏使用范围受到了限制。

国内的另一种LED显示屏——可编程序型LED显示屏，虽然增加了显示屏系统的编程能力，显示内容和显示花样都有所增加，但也存在着更换显示内容不便的缺点。

随着社会经济的迅速发展，如今的广告牌都存在着显示内容丰富、信息量大、信息更换速度快等特点。

因此传统的LED显示屏控制系统已经越来越不能满足现代广告宣传业的需要。

而利用PC机通信技术控制LED显示屏，则具有显示内容丰富，信息更换灵活等优点。

实验三LED点阵显示实验一、实验目的1、了解8X8矩阵LED显示的基本原理和功能。

2、掌握8X8矩阵LED的软件设计方法及字符编码的原理。

二、实验说明：8X8矩阵LED 为共阳极，显示任意字符或数字。

三、实验内容及步骤：1、使用最小应用系统1模块。

单片机最小应用系统1的RXD接Din，TXD接CLK，INT0接RCLK。

2、安装好仿真器，用串行数据通信线连接计算机与仿真器，把仿真头插到模块的单片机插座中，打开模块电源，打开仿真器电源。

3、启动计算机，打开伟福仿真软件，进入仿真环境。

选择仿真器型号、仿真头型号、CPU类型；选择通信端口，测试串行口。

4、打开点阵.ASM源程序，编译无误后，全速运行程序，观察点阵显示。

四、源程序;文字静止;RXD----Din;TXD----CLK;INT0---RCLKORG 0JMP MAINORG 32HMAIN:MOV SCON,#00H ;串行口工作模式为0CLR P3.2MOV SP,#60HMOV R2,#08H ;八行MOV R0,#0LOOP:MOV DPTR,#TAB ;字符首地址MOV A,#0MOV R1,#3 ;三个字节A1: MOV A,R0MOVC A,@A+DPTRMOV SBUF,A ;发送WAIT: JNB TI,WAIT ;等待一帧发送完CLR TIINC R0DJNZ R1,A1SETB P3.2 ;显示一行CLR P3.2DJNZ R2,LOOP ;下一行JMP MAINJMP $TAB: DB 80H,07DH,001H ;第一行DB 40H,07DH,0EFH ;第二行DB 20H,07DH,0EFH ;第三行DB 10H,001H,0EFH ;第四行DB 08H,07DH,0EFH ;第五行DB 04H,07DH,0EFH ;第六行DB 02H,07DH,0EFH ;第七行DB 01H,0FFH,0FFH ;第八行END五、原理图六、作业请在实验中修改源程序，以达到在LED点阵上显示自己编程设置的字符。

《CPLD/FPGA实验》实验报告题目：LED点阵实验院（系）：信息科学与技术系专业班级：电信0902班学生姓名：学号：指导教师：马玲20 12 年 5 月 27 日华中科技大学武昌分校制实验六 LED点阵实验一、实验目的利用EDA技术实现16×16 LED点阵屏的的扫描和动态显示。

二、实验要求能构显示字符和图形的动画效果，画面的转换速度大于60画面/S。

三、实验原理首先对LED屏的显示方式给出方案论证。

（1）方案的提出方案一:静态显示。

所谓静态显示就是对LED电子显示屏中每一象素点都通过硬件单独控制，整个LED电子显示屏的显示实际上就是所有LED的同时显示。

方案二:采用动态扫描法并行输出数据。

所谓动态扫描法实际上是利用人眼的视觉暂留现象而实现的一种显示方法。

方案三:采用动态扫描法串行输出数据。

（2）方案的比较方案一的优点在于编程简单且硬件保证无闪烁。

缺点：硬件利用率低，造成硬件成本较高。

例如一个16*16 的LED显示屏，如用8位锁存器，需32个，此外还有32个锁存器口地址所需的译码电路以及LED驱动电路。

显然，这种硬件开销是不能接受的。

方案二与方案三同样采用动态扫描来实现LED电子显示屏的显示过程，显示效果并无大的差别。

方案二硬件规模较方案三为复杂，但软件操作实现简便。

本实验采用了采用动态扫描法并行输出数据的显示方法。

LED点阵的行为扫描选通信号、列为数据输入。

显示采用逐行扫描方式，数据端不断输入数据，行扫描按一定顺序逐行选通，扫描一个周期（16次）产生一帧画面。

图5.1以4×4共阴LED阵列为例，给出了LED阵列的组合方式，行选通低有效，数据高有效；数据端输入数据，选通行根据相应数据亮灯，接着送入第二行数据，选通第二行，依次完成一屏的扫描。

图2.6.1 LED阵列结构实验结构框图如下所示：图2.6.2 实验结构框图Source1模块用于产生ROM 寻址信号，它的输出低4为Source2的输入，用于扫描同步。
