项目1讲义0单片机LCD液晶显示器实验

一、实验目的1. 理解液晶显示器（LCD）的基本工作原理和组成结构。

2. 掌握液晶显示器驱动电路的设计与调试方法。

3. 熟悉液晶显示器的接口技术及其与单片机的连接方式。

4. 通过实验验证液晶显示器的显示功能，并实现简单图形和文字的显示。

二、实验原理液晶显示器（LCD）是一种利用液晶材料的光学各向异性来实现图像显示的设备。

它主要由液晶层、偏光片、电极阵列、驱动电路等部分组成。

液晶分子在电场作用下会改变其排列方向，从而改变通过液晶层的光的偏振状态，实现图像的显示。

三、实验器材1. 液晶显示器模块（如12864 LCD模块）2. 单片机开发板（如STC89C52单片机）3. 电源模块4. 连接线5. 实验平台（如面包板）四、实验内容1. 液晶显示器模块的识别与检测首先，对所购买的液晶显示器模块进行外观检查，确保无损坏。

然后，根据模块说明书，连接电源和单片机开发板，进行初步的检测。

2. 液晶显示器驱动电路的设计与调试根据液晶显示器模块的技术参数，设计驱动电路。

主要包括以下部分：- 电源电路：将单片机提供的电压转换为液晶显示器所需的电压。

- 驱动电路：负责控制液晶显示器模块的行、列电极，实现图像的显示。

- 接口电路：将单片机的信号与液晶显示器的控制信号进行连接。

在设计电路时，需要注意以下几点：- 电源电压要稳定，避免对液晶显示器模块造成损害。

- 驱动电路的驱动能力要足够，确保液晶显示器模块能够正常显示。

- 接口电路的信号传输要可靠，避免信号干扰。

设计完成后，进行电路调试，确保电路正常工作。

3. 液晶显示器的控制程序编写根据液晶显示器模块的控制指令，编写控制程序。

主要包括以下部分：- 初始化程序：设置液晶显示器的显示模式、对比度等参数。

- 显示程序：实现文字、图形的显示。

- 清屏程序：清除液晶显示器上的显示内容。

在编写程序时，需要注意以下几点：- 控制指令要正确，避免对液晶显示器模块造成损害。

- 程序要简洁，易于调试和维护。

单片机液晶显示实验报告篇一：点阵液晶显示实验报告单片机实验课程名称：点阵液晶汉字显示实验授课班级：10自动化三班任课教师：文远熔计划学时：32学时实验组员：张腾耀梁钦赵福亮秦菱蔚郑欢王聪慧摘要本文介绍了PROTEUS与Keil联调开发51系列单片机应用系统的方法以及基于PROTEUS环境下的12864液晶显示的仿真设计。

将Keil C开发的程序用Proteus设计的仿真电路中交互运行调试的方法，设计12864的液晶显示汉字图像。

在基于PROTEUS环境下的12864液晶显示的仿真设计中，使用51芯片控制，然后显示在12864显示屏上，最多可显示4行每行8个汉字，并且可以通过按键随时改变12864显示屏上的内容。

通过Proteus环境下的温度报警器的仿真实验证明，在PROTEUS环境下可以完成单片机系统的硬件设计和软件调试，测试系统的性能，在实际应用中可以降低设计成本，缩短开发周期，提高效率。

关键词：Proteus；仿真；单片机；12864目录第一章绪论1.1实验任务和要求???????????????????????..11.2 基于Proteus的12864显示的研究???????????????.1 . 1.3 实验方案及原理??????????????????????..1第二章点阵液晶汉字显示的硬件部分2.1程序流程图?????????????????????????.2 2.2硬件电路图???????????????????????. 2.3芯片12864的简介?????????????????????第三章点阵液晶汉字显示的软件部分3.1 Keil简介??????????????????????????. 3.2 Proteus简介????????????????????????. 3.3 Proteus与Keil软件联合仿真的建立??????????????.第四章结论4.1实验总结??????????????????????????.附录1：点阵液晶汉字显示的源程序第一章绪论1.1 实验任务和要求用LCD128x64点阵液晶显示器显示指定汉字，最多可以显示4行、8个/行汉字，通过键盘可以随时改变显示的内容。

液晶显示器一．实验目的：1.了解全点阵图形LCD的结构和原理掌握在MSP430上如何使用外设。

2.了解LCD显示器的工作原理、种类(笔段型、点阵字符型、点阵图形)及主要性能指标。

3.掌握图形点阵LCD的编程使用方法;理解LCD显示模块命令的种类、功能及使用方法。

4.了解LCD字符生成软件的使用方法（见附录）。

二．实验内容：1.在LCD上显示Hello和中文字“南京工业大学”。

2.通过键盘控制Hello或者中文字符在LCD上左右、上下移动。

3.学会使用字符生成软件来实现任意字符代码的生成和显示。

4.其他另外可以实现的目标:使字符在按键没有松动的情况下连续移动；实现字符的循环移动，即当字符串移动到边界时仍可以移动，显示不完的部分从另一边显示出来。

三．实验原理：1.图形点阵式液晶原理液晶是一种具有规则性分子排列的有机化合物，它既不是液体也不是固体，而是介于固态和液态之间的物质。

液晶具有电光效应和偏光特性，这是它能用于显示的主要原因。

常用的液晶显示器可分成3类，分别是扭曲向列型（Twisted Nematic）、超扭曲向列型（Super TN）和彩色薄膜型。

字符点阵式属于扭曲向列型LCD。

典型的字符点阵式液晶显示器是由控制器、驱动器、字符发生器ROM、字符发生器RAM和液晶屏组成，字符由5*7 点阵或5*10点阵组成。

一般结果如图一所示：图一 128x64 点阵图形液晶模块方框示意图此次实验所用的LCD型号是RT12864CT。

12864是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128*64全点阵液晶显示器组成。

可完成图形显示，也可以显示8*4个（16*16）汉字。

管脚号管脚名称LEVER 管脚功能描述1 VSS 0 电源地2 VDD +5.0V 电源电压3 V0 - 液晶显示器驱动电压4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据D/I=“L”，表示DB7∽DB0为显示指令数据5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0R/W=“L”，E=“H→L”数据被写到IR或DR6 E H/ R/W=“L”，E信号下降沿锁存DB7∽DB0R/W=“H”，E=“H”DDRAM数据读DB7∽DB07 DB0 H/L 数据线8 DB1 H/L 数据线9 DB2 H/L 数据线10 DB3 H/L 数据线11 DB4 H/L 数据线12 DB5 H/L 数据线13 DB6 H/L 数据线14 DB7 H/L 数据线15 CS1 H/L H:选择芯片(右半屏)信号16 CS2 H/L H:选择芯片(左半屏)信号17 RET H/L 复位信号,低电平复位18 VOUT -10V LCD驱动负电压19 LED+ - LED背光板电源20 LED- - LED背光板电源表1：12864LCD的引脚说明128x64 点阵图形液晶模块的内部结构可分为三个部分：LCD 控制器，LCD 驱动器，LCD 显示装置。

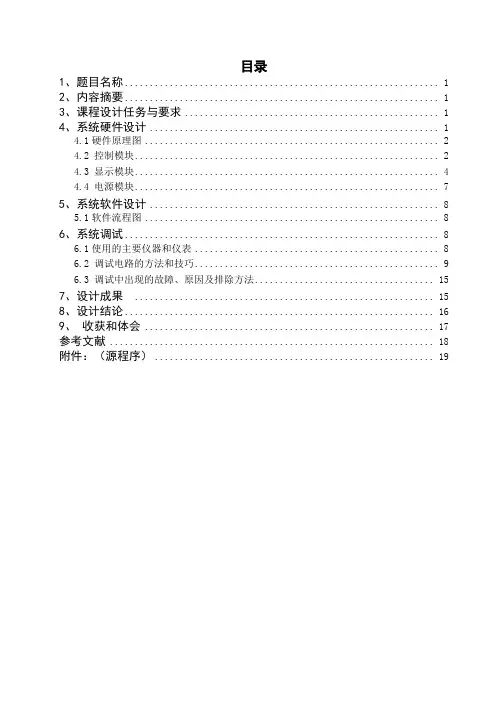

目录1、题目名称 (1)2、内容摘要 (1)3、课程设计任务与要求 (1)4、系统硬件设计 (1)4.1硬件原理图 (2)4.2 控制模块 (2)4.3 显示模块 (4)4.4 电源模块 (7)5、系统软件设计 (8)5.1软件流程图 (8)6、系统调试 (8)6.1使用的主要仪器和仪表 (8)6.2 调试电路的方法和技巧 (9)6.3 调试中出现的故障、原因及排除方法 (15)7、设计成果 (15)8、设计结论 (16)9、收获和体会 (17)参考文献 (18)附件：（源程序） (19)11、题目名称128*64 LCD 液晶显示设计2、内容摘要液晶作为一种显示器件，以其特有的优势正广泛应用于仪器、仪表、电子设备等低功耗产品中。

以往的测控仪器的显示部分大都采用LED 式液晶显示屏进行参数设定和结果显示，其显示信息量少、形式单一、人机交互性差、操作人员要求较高。

而液晶显示器(LCD)具有功耗低、体积小、质量轻、超薄和可编程驱动等其他显示方式无法比拟的优点，不仅可以显示数字、字符，还可以显示各种图形、曲线、及汉字，并且可实现屏幕上下左右滚动、动画、闪烁、文本特征显示等功能；人机界面更加友好，使用操作也更加灵活、方便，使其日益成为智能仪器仪表和测试设备的首选显示器件。

3、课程设计任务与要求设计任务：设计并实现128*64 LCD 液晶显示，要求单片机与液晶显示器之间接口设计，并编制程序，利用标准字库，在液晶显示器上显示汉字。

设计要求：编制程序，利用标准字库，在液晶上显示汉字。

本设计是以单片机为核心控制器件的简单文字符号图像的LCD 显示系统，通过硬件和软件的共同配合之下实现了在128×64分辨率的液晶屏上显示字符、汉字和图像的功能,系统由单片机、和液晶显示屏构成。

LCD 显示系统结构框图如图1所示。

A T 89S 51P0P1.2P1.2P1.0DO~D7E RW RSL C M 12864Z KGND图1 128×64LCD 液晶显示系统结构框图AT89C51单片机内部有4KB 可反复擦写的Flash 闪速存储器、128字节的RAM ，可以根据系统所需存储容量的大小来扩展R0M 和RAM 。

单片机LCD显示实验报告实验目的：本实验旨在通过使用单片机控制LCD进行显示，掌握单片机与外围设备的交互操作，学习并理解LCD显示原理。

实验器材：1. 单片机开发板2. LCD1602液晶显示屏3. 杜邦线若干4. 电阻若干实验原理：液晶显示原理是在液晶材料施加电场的作用下，通过改变传输光的偏振状态来实现图像显示。

本实验使用的LCD1602是一种16×2的字符型液晶显示模块，其中每个字符由5×8的点阵构成。

实验步骤：1. 连接电路：将LCD1602与单片机开发板通过杜邦线连接。

一般来说，液晶显示屏的引脚布局如下：- VSS: 接地- VDD: 供电（一般为5V）- V0：对比度控制端（通过电位器调节）- RS：数据/指令选择端（通常连接到单片机的I/O口）- RW：读写选择端（连接至地）- E：使能端（通常连接到单片机的I/O口）- D0-D7：数据线（连接到单片机的I/O口）- A：背光灯正极（连接5V）- K：背光灯负极（连接至地）2. 编写程序：根据实验要求，使用相应的单片机编程语言编写程序。

在程序中，需要调用相关的LCD1602命令来实现字符的显示。

3. 烧录程序：使用相应的烧录工具将编写好的程序下载到单片机开发板中。

4. 实验验证：将开发板上电，通过观察LCD1602的显示情况来验证程序的正确性。

实验结果与分析：在本次实验中，我使用单片机控制LCD1602成功实现了字符的显示。

实验结果表明，编写的程序能够正确地将字符显示在液晶屏上，并且显示效果良好。

实验中遇到的问题及解决方法：在实验过程中，我遇到了一些问题，例如LCD1602无显示、乱码或显示异常等情况。

针对这些问题，我采取了以下解决方法：1. 检查接线是否正确：确保LCD1602的引脚与单片机开发板之间的连接准确无误。

2. 检查电源供应：确认LCD1602的电源供应是否正常，电源电压是否稳定。

3. 调整对比度：通过旋转电位器调整LCD1602的对比度，以适应不同环境下的显示效果要求。

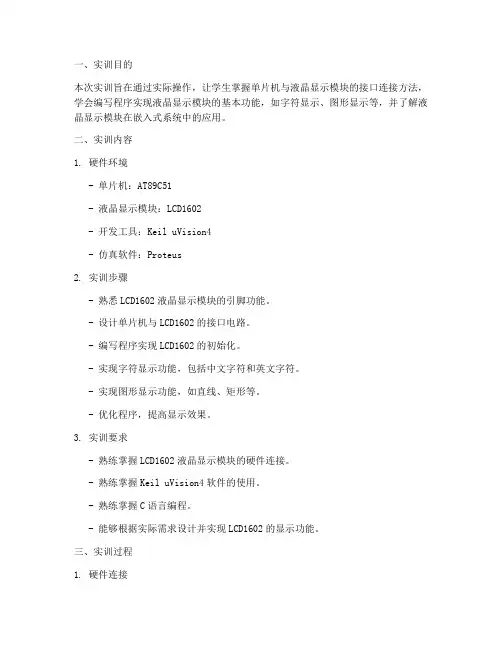

一、实训目的本次实训旨在通过实际操作，让学生掌握单片机与液晶显示模块的接口连接方法，学会编写程序实现液晶显示模块的基本功能，如字符显示、图形显示等，并了解液晶显示模块在嵌入式系统中的应用。

二、实训内容1. 硬件环境- 单片机：AT89C51- 液晶显示模块：LCD1602- 开发工具：Keil uVision4- 仿真软件：Proteus2. 实训步骤- 熟悉LCD1602液晶显示模块的引脚功能。

- 设计单片机与LCD1602的接口电路。

- 编写程序实现LCD1602的初始化。

- 实现字符显示功能，包括中文字符和英文字符。

- 实现图形显示功能，如直线、矩形等。

- 优化程序，提高显示效果。

3. 实训要求- 熟练掌握LCD1602液晶显示模块的硬件连接。

- 熟练掌握Keil uVision4软件的使用。

- 熟练掌握C语言编程。

- 能够根据实际需求设计并实现LCD1602的显示功能。

三、实训过程1. 硬件连接- 将LCD1602的RS、RW、EN引脚分别连接到单片机的P1.0、P1.1、P1.2引脚。

- 将LCD1602的DB0-DB7引脚分别连接到单片机的P0.0-P0.7引脚。

- 将LCD1602的VCC、GND分别连接到单片机的VCC和GND。

2. 程序编写- 使用Keil uVision4编写程序，实现LCD1602的初始化。

- 编写程序实现字符显示功能，包括中文字符和英文字符。

- 编写程序实现图形显示功能，如直线、矩形等。

3. 仿真调试- 使用Proteus软件对程序进行仿真调试，确保程序能够正常运行。

四、实训结果1. 成功实现了LCD1602的初始化。

2. 成功实现了字符显示功能，包括中文字符和英文字符。

3. 成功实现了图形显示功能，如直线、矩形等。

五、实训心得1. 通过本次实训，我对单片机与液晶显示模块的接口连接方法有了更深入的了解。

2. 通过编程实现LCD1602的显示功能，提高了我的编程能力。

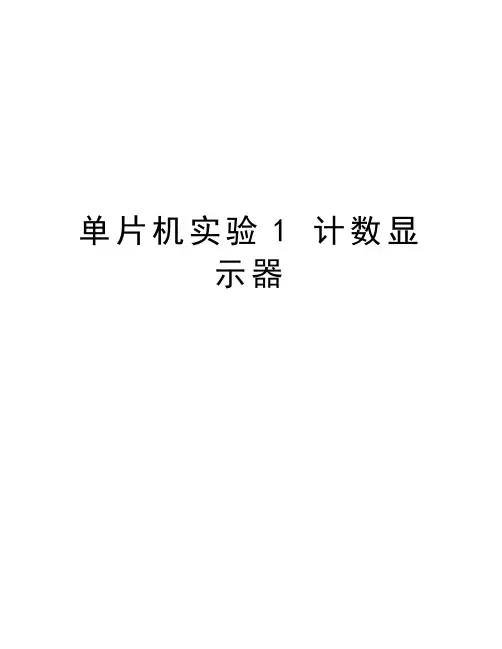

单片机实验1计数显
示器
物理系光信息处理单片机原理及应用试验学生实验报告
实验项目计数显示器
实验地点
班级
姓名
座号
指导老师
实验时间： 20 年月日
一、实验目的：
熟悉51单片机的基本输入/输出应用，掌握Protues ISIS模块的原理图绘图方法及单片机系统仿真运行方法。

二、实验内容：
1、观察Protues ISIS模块的软件结构，熟悉菜单、工具栏、
对话框等基本单元功能；
2、学会选择元件、画总线、修改属性等基本操作；
3、学会可执行文件加载及程序仿真方法；
4、验证计数显示器的功能。

三、实验要求：
提交实验报告并包括如下内容：电路原理图、电路原理分析、仿真运行截图及实验小结。

四、实验元件：
五、实验过程
实验电路原理A所示，图中含有如下5个分支电路；由共阴极数码管LED1和LED2、P0口、P2口、上拉电阻RP1以及Vcc 组成输出电路；由按钮开关BUT、P3.7和接地点组成的输入电路；由C1、C2、晶振X1、引脚XTAL1、XTAL2与接地点组成的时钟电路；由C3、R1、引脚RST和Vcc组成上电复位电路；
由Vcc和引脚EA组成片内ROM选择电路。

在编程软件的配合下，该电路可实现如下功能：可统计按钮BUT的按压次数，并将按压结果以十进制数形式显示出来；当显示值达到99后可自动从1开始，无限循环。

六、仿真运行过程
1、C51程序：
2、程序框图
3、计数器的仿真效果
七、实验小结
通过本次实验，使我们了解了Proteus的基本操作和运用Keil μvision软件，增强了我们的实际操作能力，提高了我们对单片机的认知。

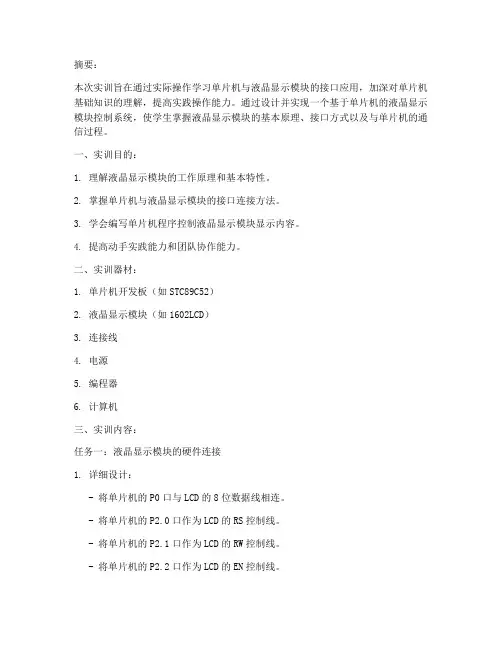

摘要：本次实训旨在通过实际操作学习单片机与液晶显示模块的接口应用，加深对单片机基础知识的理解，提高实践操作能力。

通过设计并实现一个基于单片机的液晶显示模块控制系统，使学生掌握液晶显示模块的基本原理、接口方式以及与单片机的通信过程。

一、实训目的：1. 理解液晶显示模块的工作原理和基本特性。

2. 掌握单片机与液晶显示模块的接口连接方法。

3. 学会编写单片机程序控制液晶显示模块显示内容。

4. 提高动手实践能力和团队协作能力。

二、实训器材：1. 单片机开发板（如STC89C52）2. 液晶显示模块（如1602LCD）3. 连接线4. 电源5. 编程器6. 计算机三、实训内容：任务一：液晶显示模块的硬件连接1. 详细设计：- 将单片机的P0口与LCD的8位数据线相连。

- 将单片机的P2.0口作为LCD的RS控制线。

- 将单片机的P2.1口作为LCD的RW控制线。

- 将单片机的P2.2口作为LCD的EN控制线。

- 将LCD的Vss与单片机的地线相连。

- 将LCD的Vcc与单片机的5V电源相连。

- 将LCD的K引脚与单片机的地线相连（用于背光控制）。

2. 主要源程序代码：```c#include <reg51.h>void LcdInit(void);void LcdWriteCmd(unsigned char cmd);void LcdWriteData(unsigned char dat);void LcdWriteStr(unsigned char str);void main(void){LcdInit();LcdWriteStr("Hello, World!");while(1);}void LcdInit(void){LcdWriteCmd(0x38); // 设置显示模式LcdWriteCmd(0x0C); // 显示开，光标关LcdWriteCmd(0x06); // 写入一个字符后，光标右移一位 LcdWriteCmd(0x01); // 清屏}void LcdWriteCmd(unsigned char cmd){P2 = 0x00; // 设置RS为0，选择命令寄存器 P2_1 = 0; // 设置RW为0，选择写操作P0 = cmd; // 写入命令P2_2 = 1; // 使能信号有效P2_2 = 0; // 使能信号无效}void LcdWriteData(unsigned char dat){P2 = 0x00; // 设置RS为1，选择数据寄存器 P2_1 = 0; // 设置RW为0，选择写操作P0 = dat; // 写入数据P2_2 = 1; // 使能信号有效P2_2 = 0; // 使能信号无效}void LcdWriteStr(unsigned char str){while(str){LcdWriteData(str++);}}```3. 测试分析：- 编译并烧录程序到单片机开发板上。

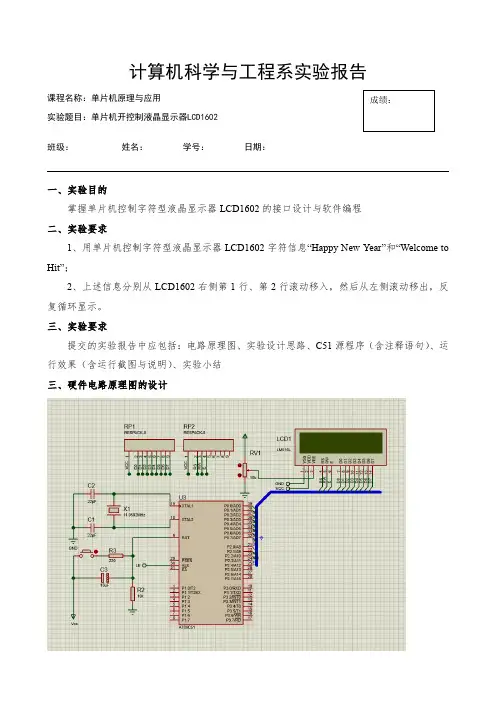

计算机科学与工程系实验报告课程名称：单片机原理与应用实验题目：单片机开控制液晶显示器LCD1602班级：姓名：学号：日期：一、实验目的掌握单片机控制字符型液晶显示器LCD1602的接口设计与软件编程二、实验要求1、用单片机控制字符型液晶显示器LCD1602字符信息“Happy New Year”和“Welcome to Hit”；2、上述信息分别从LCD1602右侧第1行、第2行滚动移入，然后从左侧滚动移出，反复循环显示。

三、实验要求提交的实验报告中应包括：电路原理图、实验设计思路、C51源程序（含注释语句）、运行效果（含运行截图与说明）、实验小结三、硬件电路原理图的设计四、编程思路及C51源程序（1）编程思路：首先 1.LCD初始化2.检查忙标志函数3.写命令函数4.写数据函数5.设置延时函数，然后是主函数调用对LCD初始化函数，插入数据。

（2）C51源程序：#include <reg51.h>#include <intrins.h> //包含_nop_( )空函数指令的头文件#define uchar unsigned char#define uint unsigned int#define out P0sbit RS=P2^0; //位变量sbit RW=P2^1; //位变量sbit E=P2^2; //位变量void lcd_initial(void); //LCD初始化函数void check_busy(void); //检查忙标志函数void write_command(uchar com); //写命令函数void write_data(uchar dat); //写数据函数void delay(uint); //延时函数void main(void) //主函数{uchar tab1[]="Happy New Year";uchar tab2[]="Welcome to HIT";uchar i,j,t;lcd_initial( ); //调用对LCD初始化函数for(t=0;t<29;t++) //实现循环移动{for(i=0;i<14;i++) //循环完成14个字符的字符串{write_command(0x8f+1+i); //指针加1write_data(tab1[i]); //显示对应指针的字符}for(j=0;j<14;j++){write_command(0xcf+1+j);write_data(tab2[j]);}write_command(0x18); //外循环，t循环一次，画面左平移一个字符 delay(200);}}void delay(uint a) //1ms延时子程序{uchar b=250;for(;a>0;a--){while(--b);b=249;while(--b);b=250;}}void check_busy(void) //检查忙标志函数{uchar dt;do{dt=0xff;E=0;RS=0;RW=1;E=1;dt=out;}while(dt&0x80);E=0;}void write_command(uchar com) //写命令函数{check_busy();E=0;RS=0;RW=0;out=com;E=1;_nop_( );E=0;delay(1);}void write_data(uchar dat) //写数据函数{check_busy();E=0;RS=1;RW=0;out=dat;E=1;_nop_();E=0;delay(1);}void LCD_initial(void) //液晶显示器初始化函数{write_command(0x38); //写入命令0x38：16*2显示，5×7点阵字符write_command(0x0C); //写入命令0x0C：开整体显示，光标关，无黑块write_command(0x06); //写入命令0x06：光标右移write_command(0x01); //写入命令0x01：清屏delay(1);}五、仿真运行效果展示六、实验小结通过本次实验，我对LCD1602液晶显示屏有了一个初步的认识，并且在这次实验中，自己对软件的操作更加娴熟，希望自己以后能够把理论知识与实践操作能够紧紧的相结合起来。

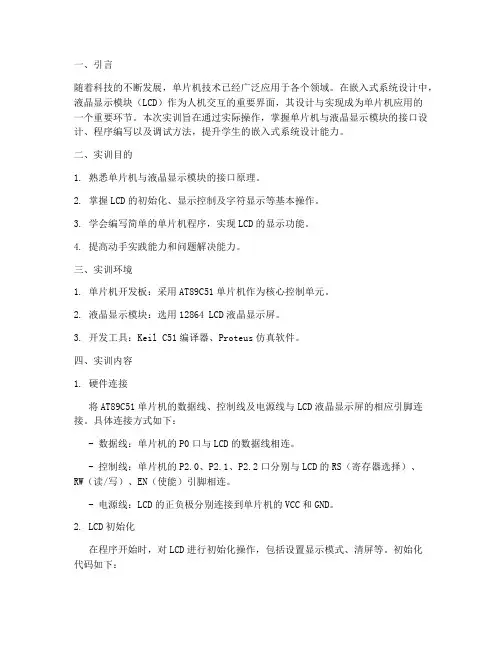

随着科技的不断发展，单片机技术已经广泛应用于各个领域。

在嵌入式系统设计中，液晶显示模块（LCD）作为人机交互的重要界面，其设计与实现成为单片机应用的一个重要环节。

本次实训旨在通过实际操作，掌握单片机与液晶显示模块的接口设计、程序编写以及调试方法，提升学生的嵌入式系统设计能力。

二、实训目的1. 熟悉单片机与液晶显示模块的接口原理。

2. 掌握LCD的初始化、显示控制及字符显示等基本操作。

3. 学会编写简单的单片机程序，实现LCD的显示功能。

4. 提高动手实践能力和问题解决能力。

三、实训环境1. 单片机开发板：采用AT89C51单片机作为核心控制单元。

2. 液晶显示模块：选用12864 LCD液晶显示屏。

3. 开发工具：Keil C51编译器、Proteus仿真软件。

四、实训内容1. 硬件连接将AT89C51单片机的数据线、控制线及电源线与LCD液晶显示屏的相应引脚连接。

具体连接方式如下：- 数据线：单片机的P0口与LCD的数据线相连。

- 控制线：单片机的P2.0、P2.1、P2.2口分别与LCD的RS（寄存器选择）、RW（读/写）、EN（使能）引脚相连。

- 电源线：LCD的正负极分别连接到单片机的VCC和GND。

2. LCD初始化在程序开始时，对LCD进行初始化操作，包括设置显示模式、清屏等。

初始化代码如下：void Lcd_Init(void){Lcd_Cmd(0x38); // 设置显示模式：8位数据接口，2行显示，5x7点阵 Lcd_Cmd(0x0C); // 显示开，光标关Lcd_Cmd(0x06); // 字符不动，地址自动加1Lcd_Cmd(0x01); // 清屏}```3. 显示字符在初始化完成后，可以通过以下函数实现字符的显示：```cvoid Lcd_WriteChar(char ch){Lcd_Cmd(0x80); // 设置数据指针到起始地址Lcd_Data(ch); // 向LCD写入数据}```4. 显示字符串若要显示字符串，可以使用以下函数：```cvoid Lcd_WriteStr(char str){while(str != '\0'){Lcd_WriteChar(str++);}}```5. 显示图形若要显示图形，需要先将图形数据存储在数组中，然后通过以下函数进行显示： ```cvoid Lcd_WriteGraphic(unsigned char data){unsigned char i, j;Lcd_Cmd(0x40); // 设置数据指针到图形显示起始地址for(i = 0; i < 64; i++){for(j = 0; j < 8; j++){Lcd_Data(data[i 8 + j]); // 向LCD写入数据}}}```五、实训结果与分析1. 成功显示字符通过编写程序，成功在LCD上显示了字符“单片机”。

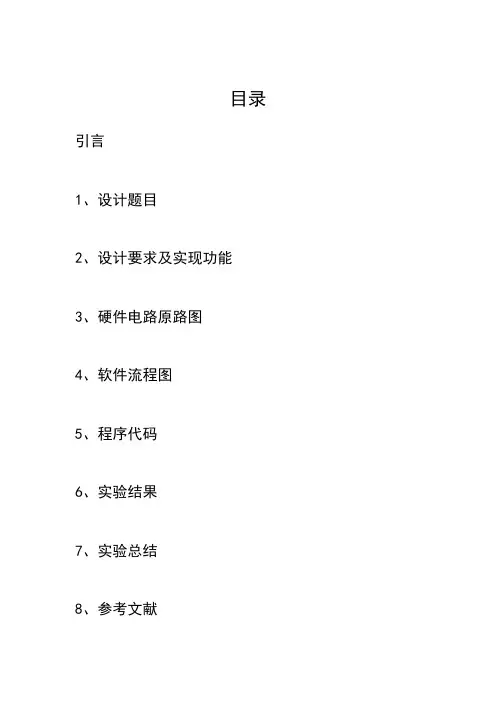

目录引言1、设计题目2、设计要求及实现功能3、硬件电路原路图4、软件流程图5、程序代码6、实验结果7、实验总结8、参考文献引言当今是一个信息化时代，信息的重要性是不言而喻的，获取手段显得尤为重要。

人们所接受的信息有70%来自于人的视觉，无论用何种方式获取信息最终需要有某种显示方式来表示。

在当代显示技术中，主流的有LED显示屏及LCD液晶显示，其中主流的是液晶显示器LCD为代表的平板显示器发展最快、应用最广。

在信息显示技术中，人们发现了信息数字化的重要作用和意义。

数字化的信息更加准确，同一性，更易传输和识别。

很多信息可以直接由数字表示，从而数字化信息显示又成为信息显示的又一个重要内容。

又从数字化显示发展到字符显示，它把人类特有的语言文字用于显示，这种显示与数字显示合在一起用途更广用量更大。

在这同时，人们还希望用图形和图像进行显示，且显示的内容为五彩缤纷，并且可以实时活动和具有三维立体效果。

这些在二十世纪尾声时都已经陆续实现。

LCD的计算机器，手机，便携式计算机，半导体发光数码管显示（LED）的汽车计价器，商场的大屏幕广告，证券所的股票交易显示牌，荧光显示器件（VFD）显示的电子秤，家电，VCD，最新上市的平板等离子（PDP）显示的大彩电，以及CRT显示的彩电。

字符型液晶显示模块由字符型液晶显示屏（LCD），控制驱动主电路HD44780及其扩展电路HD44100,少量阻、容元件，结构件等装配在PCB板上而成。

LCD 产品制造涉及光学、半导体、电机、化工、材料等各项领域，上下游所需技术层面极广，所以少有单一厂商能从材料到成品全部都做，因此各领域分工明显，上游材料包括玻璃基板、ITO导电玻璃厂、偏光板、彩色滤光片、光源模块、液晶、半导体制造工序所需光罩，液晶驱动IC、印刷电路板（PCB）等；中游则集合各材料，制造LCD面板，提供给下游应用厂商使用，由于下游应用产品众多，所需面板规格几乎都不相同，需根据产品切割面板尺寸，因此LCD面板较没有规格产品；下游应用产品种类众多，从各式家电、消费性、信息、通信及工业产品，只要是需要显示的器具，都需使用LCD产品。

一、实训背景随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。

为了提高学生的实际操作能力和创新精神，我们选择了单片机实训课程，其中液晶显示屏（LCD）的应用是实训的重要内容。

通过本次实训，我们学习了单片机与液晶显示屏的接口设计，掌握了液晶显示屏的编程技巧，并在实际操作中提高了自己的动手能力和问题解决能力。

二、实训目的1. 理解单片机与液晶显示屏的接口原理。

2. 掌握液晶显示屏的编程方法。

3. 实现汉字在液晶显示屏上的显示。

4. 提高动手能力和团队协作精神。

三、实训内容1. 液晶显示屏介绍液晶显示屏（LCD）是一种显示技术，它通过液晶分子在电场作用下的旋转来控制光线的透过。

LCD具有体积小、功耗低、显示效果清晰等优点，广泛应用于各种电子设备中。

2. 单片机与液晶显示屏的接口设计本次实训中，我们选择了常用的12864 LCD液晶显示屏。

该显示屏具有128列、64行的显示能力，支持汉字显示和图形显示。

为了实现单片机与液晶显示屏的通信，我们需要设计相应的接口电路。

3. 编程实现汉字显示在掌握了液晶显示屏的接口电路后，我们需要编写相应的程序，实现汉字在液晶显示屏上的显示。

本次实训中，我们使用了标准字库，通过单片机的程序控制，实现了汉字的显示。

四、实训过程1. 硬件连接首先，我们需要将12864 LCD液晶显示屏与单片机连接。

具体连接方法如下：- 将单片机的数据线（P0口）与液晶显示屏的数据线连接。

- 将单片机的控制线（RS、RW、EN）与液晶显示屏的控制线连接。

- 将单片机的电源线和地线与液晶显示屏的电源线和地线连接。

2. 程序编写接下来，我们需要编写程序，实现汉字在液晶显示屏上的显示。

具体步骤如下：- 初始化液晶显示屏，设置显示模式、显示位置等。

- 从标准字库中读取汉字数据。

- 将汉字数据写入液晶显示屏的指定位置。

3. 测试与调试编写程序后，我们需要进行测试和调试。

具体步骤如下：- 将程序烧录到单片机中。

明德至善博学笃行实验报告实验课程名称近代电子学实验实验项目名称基于单片机的LCD显示屏专业班级电子信息科学与技术081班学生姓名郎子龙学号 080712110069指导教师李良荣理学院实验时间：2011年5月13日基于单片机的LCD显示屏一、实验目的1、利用最小系统的液晶显示电路，编写程序控制显示，输出字符。

2、了解液晶显示的控制原理及方法。

二、设计内容及要求1、绘制流程图2、进行软件编程和软模拟3、进行硬件调试三、实验原理1、1602显示屏简介读的时候，先读上面那列，再读左边那行，如：感叹号！的字母B的ASCII为0x42（前面加0x表示十六进制）。

4、显示地址111、数据手册中可能介绍1602内部D0~D7已有上拉，可以使用P0口直接驱动。

在Proteus里LM016L内部可能没有,应该人为加上拉电阻。

建议不要使用排阻，使用普通电阻一个一个拉应该可以解决问题；2、可能碰到不能检测忙信号的问题，尝试使用延时把忙信号拖过去。

7、基本的读写时序图读写操作时序如图1和2所示：写操作时序：读操作时序：四、电路的设计、安装及调试1、电路图：2、源程序：/******************************************************************** ** 1602显示********************************************************************* /LCD_RS EQU P2.4LCD_RW EQU P2.3LCD_EN EQU P2.2;******************************************************************* ORG 0000HAJMP MAINORG 0030H;******************************************************************* MAIN:MOV SP,#60HACALL LCD_INIT ;LCD初始化MAIN1:ACALL CLR_LCD ;清LCDMOV A,#90H ;在第一行第17列的位置ACALL LCD_CMDMOV DPTR,#LINE1 ;第一行字符串的起始地址送入DPTR。

单片机实现LCD液晶显示器控制原理LCD液晶显示器是一种广泛应用于电子产品中的显示设备，其通过控制液晶分子的排列来实现图像的显示。

单片机作为一种集成电路，可以通过控制LCD液晶显示器来实现对图像的显示和控制。

1.单片机与LCD液晶显示器的连接：单片机通过GPIO（通用输入输出）口与LCD液晶显示器进行连接，其中包括控制线和数据线。

控制线包括使能端（EN）、读写选择端（RW）、数据/命令选择端（RS）、复位端（RST）、以及其他一些信号线。

数据线用于传输显示图像的数据。

2.液晶分子的排列：LCD液晶显示器是通过控制液晶分子的排列来实现图像显示的。

液晶分子的排列方式有平行排列和垂直排列两种。

平行排列时，液晶分子与两块玻璃之间的基板平行排列；垂直排列时，液晶分子与两块玻璃之间的基板垂直排列。

3.显示数据的发送和控制信号的设置：单片机通过数据线向LCD液晶显示器发送显示数据，同时通过控制线发送相应的控制信号。

其中，使能端（EN）用于控制液晶显示器是否接受数据；读写选择端（RW）用于选择是读取显示数据，还是向液晶显示器写入数据；数据/命令选择端（RS）用于选择发送的是显示数据还是控制命令；复位端（RST）用于复位液晶显示器。

4.显示数据的处理和刷新：单片机通过程序对显示数据进行处理和刷新，使其能够正确显示在LCD液晶显示器上。

液晶显示器的显示图像是由像素点组成的，单片机程序需要将要显示的图像转换为相应的像素点，并将其通过数据线发送到液晶显示器上显示出来。

5.功能控制和处理：单片机还可以通过控制LCD液晶显示器的功能，实现其它的一些显示和操作功能。

例如，可以通过程序控制液晶显示器的亮度、对比度、背光等参数；还可以实现触摸屏幕的控制，以及与其它设备的通信等功能。

综上所述，单片机实现LCD液晶显示器控制的原理主要包括与液晶显示器的连接、液晶分子的排列、显示数据的发送和控制信号的设置、显示数据的处理和刷新，以及功能控制和处理等方面。

目录目录 (1)摘要.......................................... 错误！未定义书签。

第一章绪论................................... 错误！未定义书签。

1.1 硬件环境分析 ............................................................................错误！未定义书签。

1.2 实验箱简介 ...............................................................................错误！未定义书签。

第二章课程设计目的及课题分析. (4)2.1 课程设计目的 (2)2.2课题分析 .....................................................................................错误！未定义书签。

第三章实现原理. (7)3.1 点阵LCD的显示原理 (7)3.2 取模 (7)3.3功能扩展部分 (9)第四章PROTEUS硬件仿真 (10)4.1 硬件模拟软件介绍 (10)4.2程序流程图 (12)附录 (13)心得体会 (23)参考文献 (24)摘要单片机具有控制功能强、集成度高、体积小、低电压低能耗等特点，并且具有优异的性能价格比自20世纪70年代问世以来，受到人们的广泛关注。

几十年间单片机的发展十分迅猛，在控制领域独占鳌头，在我国单片机已广泛应用于工业自动化控制自动控制智能仪表。

家用电气电力电子机电一体化设备等各个方面，而51单片机是各单片机中最为理想和最为典型具有代表性的一种。

本次课程设计通过对它的学习应用以单片机为核心辅以必要的电路，设计一个简易的液晶显示控制装置。

它是由直流电源供电通过LCD显示出来。

实验中系统设计所需硬件都已集成于LAB6000实验箱上。

实验五单片机LCD显示编程一、实验目的1、掌握单片机LCD显示的工作原理；2、掌握单片机LCD显示的编程方法。

二、实验内容1、学习1602字符型LCM的指令系统；2、学习LCM的初始化与控制方式；3、在开发板上按规定的内容和效果实现LCD显示控制。

三、实验设备1、STC单片机开发板；2、PC机以及串口线。

四、实验分析及关键代码#include <LCM1602.h>#define uchar unsigned char;void main(){unsigned char *p,*q;uchar code char n[]="wangjirui";uchar code char x[]="201420214316"; //显示内容Initializa_LCD();p=n;q=x;Write_Position(1,4); //规定输出的初始位置while(*p!=0)Write_Data(*p++); //循环输出delay_nms(10); //延时Write_Position(2,3); //规定输出的初始位置while(*q!=0)Write_Data(*q++);delay_nms(10);while(1);}进阶要求：#include<LCM1602.h>unsigned char font[]={0x02,0x1F,0x02,0x0F,0x0A,0x0A,0x0F,0x00,0x08,0x1F,0x08,0x1E,0x0A,0x0A,0x1E,0x00,0x1F,0x12,0x07,0x0C,0x12,0x01,0x02,0x04,0x1F,0x01,0x1C,0x08,0x10,0x00,0x00,0x00, }; //输出图像“夢”的坐标，void main(){delay_nms(10);Initializa_LCD();Write_CGRAM(0,font);Write_CGRAM(1,font+8);Write_CGRAM(2,font+16);Write_CGRAM(3,font+24); //对坐标进行分组Write_Position(1,8); //确定第一组的输出初始位置Write_Data(0X00); //输出第一组Write_Position(1,9);Write_Data(0X01);Write_Position(2,8);Write_Data(0X02);Write_Position(2,9);Write_Data(0X03);while(1); //循环}附：单片机LED显示图。
