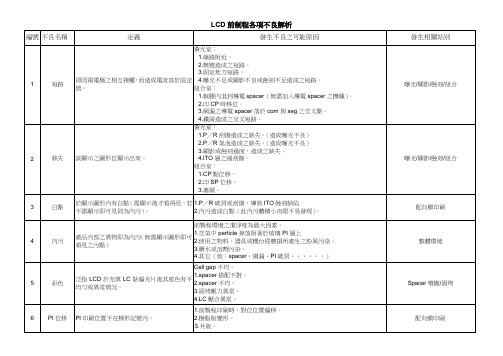

LCD前制程各项不良定义及发生站别

格式：doc
大小：52.99 KB
文档页数：4

下载文档原格式

LCD前制程各项不良定义及发生站别

3.spacer聚集：於spacer噴灑時，因外界影響（水氣，air污染，管線太髒，spacer電性不足）所造成。
Spacer line：於噴灑時台面本身與glass無法緊密貼緊（真空度不足）因Chamber濕度太低造成搬運時產生靜電吸附spacer。
Spacer噴撒
14
節變
該顯示的字節有部分不顯示，產生圖形變形的情況。
網版上有小破洞未發現，造成膠材自破洞處滲出
1.膠材內有碎玻璃屑。
2.防塵套上有尖銳的物質，造成台面移動時，揚起附著於網版背面。
3.印刷玻璃時，玻璃上有碎玻璃屑或異物。
印框/印點
19
內刮
配向膜刮傷
1.機械刮傷（風刀、定位PIN等機械設備造成之刮傷）
2.人為刮傷(卡板、手指套、上下層玻璃抽取時互蝕等刮傷。）
2.印刷位移—框膠位置不符合規定。
印框
11
CP不良
泛指CP部分（銀膠、框膠、碳膠＋導片spacer）因印刷位移或點徑太小，太大所造成。
1.印刷位移：
a.離版間距太高或未呈水不平。
b.網版張力不足。
c.曝光底片與網版底片不符。
d. CP設計時pin與pin之間距離太近。
2.點徑太小：
a.塞網。
b.膠材本身黏度太高。
3.網漏之導電spacer落於com與seg之交叉點。
4.鐵屑造成之交叉短路。
曝光/顯影/蝕刻/組合
2
缺失
該顯示之圖形位顯示出來。
黃光室：
1.P／R刮傷造成之缺失。（造成曝光不良）
2.P／R氣泡造成之缺失。（造成曝光不良）
3.顯影或蝕刻過度，造成之缺失。
4.ITO層之細刮傷。
組合室：
1.CP點位移。

LCD常见不良检查条件判定标准介绍版本

LCD通常需要背光照明，以提供足够的亮度。背光灯管或LED灯条提供光源。
LCD主要组件
01
02
03
04
液晶层
液晶材料构成显示区域，通过电场改变排列状态以显示图像
。
偏振片
控制光线透过方向，使图像清晰可见。
彩色滤光片
用于产生不同颜色的光，以显示丰富多彩的图像。
导光板
将背光光源均匀分布到整个显示区域，提高亮度。
显示异常
总结词
显示异常表现为屏幕上的图像出现扭曲、闪烁、色彩失真等现象。
详细描述
显示异常可能是由于LCD的信号处理电路、背光灯管、彩色滤光片、驱动IC等部件出现故障或不良引起的。这些异常现象可能会在屏幕的任何区域出现，影响观看效果。
判定标准
根据异常现象的严重程度和范围，判定为A、B、C三个等级。A级为轻微显示异常，不影响整体观看效果；B级为中等显示异常，影响部分区域的观看效果；C级为严重显示异常，严重影响整体观看效果。
显示效果检查标准
总结词
显示效果检查是评估LCD质量的关键环节，主要检查LCD的显示亮度、色彩、对比度等是否符合要求，是否存在亮线、暗线、色彩失真等问题。
详细描述
显示效果检查包括测试LCD在不同亮度下的显示效果，观察是否存在亮度不均、漏光等现象；测试LCD在不同色彩模式下的表现，观察是否存在色彩失真、偏色等问题；同时也要检查LCD的响应速度，观察是否存在拖影现象。
LCD常见不良检查条件判定标准介绍
• LCD基础知识介绍 • LCD常见不良现象 • LCD不良检查条件判定标准 • LCD不良原因分析 • LCD不良改善建议
01
LCD基础知识介绍
LCD工作原理

LCD原理及常见不良分析

俗稱 ﹕ 小螞蟻
氣泡
高倍顯微鏡下的情況
許多許多小氣泡
圖一
圖二
.環境照度: 400~600 Lux .判定pattern: 50 % gray (灰度) .判定方法: >Limit Sample 判定NG; <=Limit Sample 判定OK. 圖三
加嚴的檢驗標准
• 大幅度的搖晃panel，幅度腳90至 130度的后,頻率約10次/S.直立，小幅度（5度）的搖晃panel，頻率為10次 /S,不可出現水紋波.
檢驗標准:使用30X放大鏡﹐在全黑和灰色背景下。
亮暗點(圖示)
畫面抖動﹐條狀顯示異常﹐字體顏色異常
• Driver IC 工作不正常或ESD
偏光導刮傷﹐connector 變形﹐開裂﹐螺孔無螺紋或偏位﹐玻璃破損液晶外泄。
Back lamp connector 受傷變形
Panel 刮傷
刮傷偏光層
LCD 原理及常見不良及判定
prepare by SQA
LCD 與CRT 顯示器的原理。
• 液晶显示器(LCD/Liquid Crystal Display)的显像原理，是
将液晶置于两片导电玻璃之间，靠两个电极间电场的驱动，引起液晶分子扭曲向列的电场效应，以控制光源透射或遮蔽功能，在电源关开之间产生明暗而将影像显示出来，若加上彩霞色滤光片，则可显示彩色影像。
• CRT的成象原理是依靠电子束高速撞击屏幕上的荧光粉形成亮点，并由偏转线圈产生磁场控制电子束在屏幕上逐个把像素击亮，并以很快的速度逐行扫描，利用人眼的视觉暂留效应重现图像。
簡述LCD 較CRT的優缺點
• LCD的优点： 1、LCD相对CRT显示器来说是一种节能型产品，一般15英寸 LCD的最大功耗都在30W以下，而目前的17英寸CRT显示器的功耗则在100W以上。 2、LCD的平板式结构决定了它的身材非常的苗条，重量也很轻。在显示器向大屏幕方向发展的时候，LCD的这种超轻超薄的特点显得优势格外明显。 3、LCD与CRT显示器不同，它无闪烁、无辐射，能够有效的保护用户的视力健康。 4、LCD不存在线性和非线性失真现象。 • LCD的缺点： 1、LCD的响应时间比较长，因此在动态图像方面的表现不理想。 2、LCD的可视角度相对CRT显示器来说是比较小的。 3、LCD显示屏比较脆弱，容易受到损伤。 4、目前的制造工艺决定了LCD存在点缺陷问题，其制造的良品率相对较低，这也在一定程度上增加了LCD的制造成本。

LCD常见不良及原因分析 PPT

不良表现：电测全显状态下某个笔段暗划或不显示，电测机连续单声报警，且玻璃电流偏大（普遍10UA以上）
CS不良电测现象
盒内金属物质
七、网印不良
产生原因：丝印刮刀压力过大，导致网布压伤PI层。
不良现象：在目测时可见网布印痕，常见的有圆圈状、条状、封口附近八字型冲刷网印及大面积网印压痕。部分网印形状、位置、模号一样，则是网板本身异常导致（网板上有杂质或者网版制作有缺陷）
三、显影不足与酸刻不足
不良现象：使玻璃产生短路、多划或导致走线外露。
产生原因：①显影液或酸刻液浓度不够 ②显影液或酸刻液温度不够 ③显影或酸刻时间不足 ④曝光光强不足（引起显影不足）
四、显影过度与蚀刻过度
不良现象：使玻璃产生大面积缺划或影响电极端子导通
产生原因：①显影液或酸刻液浓度过高 ②显影液或酸刻液温度过高 ③显影或酸刻时间过长 ④曝光光强过度（引起显影过度）
封口附近八字型冲刷网印
条状网印点状网印
八、组合歪不良
产生原因及电测现象：两片玻璃在贴合时位置不正，导致全显时走线外露或者字体形变。在显微镜下观察贴合标记，一般可见圆环已相交。
贴合标记已相交
走线外露字体形变
九、静电击伤不良
产生原因：摩擦或者喷粉过程中静电强度大而未排出导走，导致静电击伤 PI层
璃在打粒或者清洗后便会开盒漏液或者装机受外力时漏液） ③ 若PI盖住银点印刷位置，则会导致银点导通不良形成缺划（即使当时未
缺划，但是银点导电性能也存在可靠性问题）
PI往边框内缘偏位导致抖面
三、PI点及PI脏点不良 PI点：目测表现为单独点状异常（点的颜色与玻璃底色差异大），贴片后呈黑色小点。电测表现为显示时字体内有黑、白点异常 PI脏点：主要为目测时的内污不良及电测黑白点不良

LCD常见不良品解析ppt

衣袖擦伤
手指印抽插篮划伤
四、定向不良
指摩擦异常导致的不良，常见的摩擦不良有以下几种情况： ①摩擦条纹不良（常见于VA及负显产品，正显产品条纹基本可流程） ②单面摩擦（两面玻璃其中一面未摩擦） ③摩擦视角反（电测显示部分字体模糊不清或者视角方向与图纸不符合） ④摩擦时绒布上有杂质导致划伤PI层
单面摩擦框不良 ⑥CS不良 ⑦网印不良 ⑧组合歪不良 ⑨静电击伤 ⑩原破及粉压碎不良
制盒组不良
一、内污不良
产生原因：LCD盒内有异物不良，目测台观察多为白色异物。
导致内污不良的几大原因:①杂质 ②纤维毛线 ③漏边框、银点料 ④溶剂 ⑤粉团、粉压碎 ⑥摩擦绒布毛线 ⑦PI脏点
产生原因：①显影液或酸刻液浓度过高 ②显影液或酸刻液温度过高 ③显影或酸刻时间过长 ④曝光光强过度（引起显影过度）
上图均为蚀刻不足导致的“白点”短路
显影不足
显
影
过
度
①PI印刷不均匀
PI组不良
②PI印刷偏位
③PI点及PI脏点不良
④PI层印刷过厚或过薄
一、PI印刷不均匀
产生原因：①PI凸版或者网版异常 ②设备异常（匀胶轮自身有缺陷） ③PI房温湿度异常 ④PI个体特性
LCD常见不良及原因分析
制作：李波日期：2017-3-1
光刻组不良
①短路、多划 ②断路、缺亮 ③显影不足、显影过度 ④蚀刻不足、蚀刻过度
一、短路
定义：同一面上本不应该连在一起的的ITO走线却发生了连接导通
不良表现：电测机在分显扫描时连续2声或3声报警，并且扫描电流大。短路不良装模组后表现为某些笔段显示淡或者不显示。
三、PI点及PI脏点不良 PI点：目测表现为单独点状异常（点的颜色与玻璃底色差异大），贴片后呈黑色小点。电测表现为显示时字体内有黑、白点异常 PI脏点：主要为目测时的内污不良及电测黑白点不良

LCD常见不良品解析

不良表现：电测全显状态下某个笔段暗划或不显示，电测机连续单声报警，且玻璃电流偏大（普遍10UA以上）
CS不良电测现象
盒内金属物质
七、网印不良
产生原因：丝印刮刀压力过大，导致网布压伤PI层。
不良现象：在目测时可见网布印痕，常见的有圆圈状、条状、封口附近八字型冲刷网印及大面积网印压痕。部分网印形状、位置、模号一样，则是网板本身异常导致（网板上有杂质或者网版制作有缺陷）
封口附近八字型冲刷网印
条状网印点状网印
八、组合歪不良
产生原因及电测现象：两片玻璃在贴合时位置不正，导致全显时走线外露或者字体形变。在显微镜下观察贴合标记，一般可见圆环已相交。
贴合标记已相交
走线外露字体形变
九、静电击伤不良
产生原因：摩擦或者喷粉过程中静电强度大而未篮划伤
四、定向不良
指摩擦异常导致的不良，常见的摩擦不良有以下几种情况： ①摩擦条纹不良（常见于VA及负显产品，正显产品条纹基本可流程） ②单面摩擦（两面玻璃其中一面未摩擦） ③摩擦视角反（电测显示部分字体模糊不清或者视角方向与图纸不符合） ④摩擦时绒布上有杂质导致划伤PI层
单面摩擦摩擦视角混乱
摩擦绒布划伤PI层 VA产品摩擦条纹
五、边框不良
常见边框不良类型：①框虚不良 ②框肥不良 ③框断及框细（边框丝印下料不好导致） ④边框彩虹（热压时边框未下去）
框肥不良
框虚不良显微镜下状况
边框彩虹
六、CS不良
产生原因：盒内金属物质将上下片走线相连，形成上下短路（也称为层间短路）常见金属物质有铁屑、银点料、ITO来料锡点等。
产生原因：①曝光过程中有杂质粘附在菲林版表面 ②显影不足 ③蚀刻不足
规律性短路产生原因： ①曝光过程中有杂质粘附在菲林版表面 ②菲林砸伤导致线条错乱，不该相连的线路连接在了一起 ③菲林来料异常：菲林本身存在油墨点短路或其他制作原因。

LCD常见不良及原因分析

层间短层间短路
ITO刮花 ITO刮花
定義:ITO走線或圖案被定義:ITO走線或圖案被刮花原因: 原因: 機台運行不正常導致硬刮傷返洗次數多導致插藍刮花 PR刮花 PR刮花電腳刮花
細小ITO刮花引起開路細小ITO刮花引起開路
細小形及多余線
字體變形: 字體變形: 顯示的字體或圖案變形多余線: 多余線:不該顯示的地方顯示有多余線條原因: 原因: 設計余量過小貼合滑位
LCD常 LCD常見不良及原因分析
制作: 制作: 刘龙日期: 日期: 2007/02/2
缺段
現象: 現象:圖案顯示不全原因: 原因: PR刮花 PR刮花 PR臟物 PR臟物 MASK刮花 MASK刮花 ITO刮花 ITO刮花電腳刮花崩缺夾縫腐蝕蝕刻過度
后片短 (T前、后片短路 (T-T或B-B短路)
黑點及內刮花
黑點:LC盒內臟物( 布纖維,紙纖維,漏膠, 黑點:LC盒內臟物(塵,布纖維,紙纖維,漏膠,玻璃屑,其它微粒) 璃屑,其它微粒) 內划痕: LC盒內PI膜被刮花划痕: LC盒內PI膜被刮花原因: 原因: 操作不當引起手指刮花, 操作不當引起手指刮花,衣袖刮花機台運行不正常引起疊料刮花
大電流
定義:LCD損耗電流過大定義:LCD損耗電流過大原因: 原因: 封口固化時UV光直射封口固化時UV光直射 LC受污染 LC受污染 PI吸潮 PI吸潮
高低電壓
定義:在同一電壓值下LCD顯示對比度較樣品偏差定義:在同一電壓值下LCD顯示對比度較樣品偏差超出標準原因: 原因: 液晶選材不合理 PI涂佈不均 PI涂佈不均手性劑含量不正確前制程盒厚偏差摩擦角度錯 ITO導電性差異大 ITO導電性差異大

LCD不良白皮书

内部异物 (黑点)
6119
Gray
▶ ▶ ▶ ▶
Gray 模式下跟周围相比可以看到暗点的点型Defect. Gray模式下,更强的看到. R/G/B 模式下有水准(浓度) 差异. 方内几乎没有.
检查SPEC 点型适用 & Contrast 0.4%以内的情况形态无视 OK执行. (★LP15.0”的 NEC,SONY向的限度适用.) ※ 跟水滴相似的 Lupe观察时可以看到异物.
不良类型别检查方法
不良名不良代码现象
. World’s No 1
检出方法 (检出模式)
详细内容
1Dot
▶ R/G/B/Black/White/Gray-127 模式中同时可以看到的 P/D的 1dot(对角) ▶ ① Half Level上的亮光判定 R/G/B/Black ▶ ② Picxel的 1/3以下的不要取.(Size适用) /White/Gray-127
6
不良类型别检查方法
不良名不良代码现象
. World’s No 1
检出方法 (检出模式)
详细内容 ▶ Panel前面or不足发生的 Gap性斑点. ▶防止时良品化可能性有. ▶色感差阴影现象也有. ★限度对比判定
※其他类型的斑点模样不变形不定型(Tiger) 按压时斑点模样变形.
前面斑点
6132
Gray
▶局部的White性斑点，锯齿部分模糊. ▶ Gray Level变更时斑点Level 变化. ▶发生位置是在正面不规则地发生的. ▶ TFT系列的斑点.
※不定型斑点对比判定
注入口山斑点
6136
Gray
▶根据执行程度出现3种形态. ▶锯齿分明. ▶ Aging后脱离. ▶注入口GAP White模式下出现黄色的线注入口青色山White模式下看不见.

(完整版)LCD不良分析

B/C引起的划伤
MLCC Crack
Diode破损
未焊
SI异物
SI异物
撕裂
被压
脱落
Confidential
归类判定
原材料作业性
原材料作业性
原材料作业性
5/19
작성자:구동불량 개선TF팀
细部分析流程
※ 相关不良 : Line性, Dot性除外的外所有不良相关
Process
细部确认项目
现象/电流确认不良再现
SWAP TEST
Confidential
归类判定
原材料作业性
作业性
6/19
작성자:구동불량 개선TF팀
细部分析流程
※ 相关不良 :相关不良 : Line性, Dot性除外的外所有不良相关
Confidential
Process
现象/电流确认不良再现
• FOG压贴检查 - FOG A/M - 未压, 部分未压 - 异物 short - ACF 未附着
9/19
작성자:구동불량 개선TF팀
细部分析流程
※ 相关不良 : Line性不良
Process
现象/电流确认
不良再现
Hale Waihona Puke • COG 压贴部检查 - A/M,未压,弯曲 - ACF未附着 - 异物 Short - 不能L/T
Process
细部确认项目
现象/电流确认不良再现
外观确认
• PNL 检查 - Pattern scratch - Pattern damage - Panel 细微 Crack - 不能L/T
Scratch
被压
细微 crack

LCD常见不良

3
–短路：分为SEG,COM,层间短路三种。
–1.不良模型 –线路间被短接造成显示时发淡，发虚。 –2.产生原因 –最直接的原因是线路短路，碳浆过多。 –短路原因：清洗问题，涂胶问题，曝光问题，蚀刻问题。 –3.预防发生 –根据产生原因需针对性的对不同工序进行管控。 –4.影响 –短路也是很严重的不良，一旦形成只能报废，如果流入到客户端将造成很大的影响。
2
–显示不全：图形显示不完全，有缺失
–1.不良模型 –全显时OK图形 –此图形任何一个地方没有显示出来就是显示不全
–2.产生原因 –最直接的原因是线路断路，管脚接触不良。 –断路原因：清洗问题，涂胶问题，曝光问题，蚀刻问题。 –管脚接触不良：管脚问题，点胶问题。 –3.预防发生 –根据产生原因需针对性的对不同工序进行管控。 –4.影响 –显示不全是很严重的不良，一旦形成只能报废，如果流入到客户端将造成很大的影响。
12
THE
END
谢谢大家！
13
9
–偏光片类：偏光片扎伤，内有异物，无保护膜，翘起等。
–偏光片为LCD三大主材之一，所以其质量，性能显得尤为重要。偏光片常见的不良有扎伤，内有异物等。 –扎伤通常是由外力碰撞造成，可通过管理上解决。 –偏光片内异物为贴片时有脏污混入偏光片与玻璃间或偏光片本身沾有异物。 –偏光片角度也是一个比较大的问题，角度不对，LCD整体颜色就会有差异。
预防发生预防发生针对不同的异物源采取不同的措施但是总体来说净化间的环境卫生是最针对不同的异物源采取不同的措施但是总体来说净化间的环境卫生是最重要的所以需要从管理上对策
–附录4:LCD生产常见不良
LCD生产常见不良： 1. 1、斑点 2. 2、显示不全 3. 3、短路 4. 4、外形 5. 5、针眼 6. 6、字划 7. 7、内划 8. 8、配对 9. 9、蓝斑 10. 10、偏光片类 11. 11、管脚类 12. 12、胶类

LCD常见不良品解析

案例三：彩点问题解析
原因分析：液晶材料不均匀导致颜色分布不均
解决方法：更换液晶材料调整生产工艺
彩点问题：LCD屏幕上出现彩色斑点
预防措施：加强原材料质量控制优化生产流程
案例四：亮线问题解析
亮线问题：LCD屏幕上出现一条或多条亮线
原因分析：可能是由于LCD面板内部电路故障、驱动IC 故障或背光板故障等原因导致
建立完善的原材料采购和验收制度确保原材料来源可靠
加强原材料的存储和运输管理确保其不受潮、不损坏
加强环境因素的监控
温度：保持稳定的工作环境温度避免过高或过低
湿度：保持适当的工作环境湿度避免过于干燥或潮湿
灰尘：保持工作环境清洁避免灰尘对 LCD的影响
静电：采取防静电措施避免静电对 LCD的影响
其他处理方式更换LCD屏幕
更换LCD驱动板
维修LCD屏幕
维修LCD驱动板
如何预防LCD不良品的产生
提高制造工艺水平
加强员工培训提高操作技能
优化生产流程减少人为错误
引进先进设备提高生产效率
加强质量管理确保产品品质
严格控制原材料质量
选用优质原材料确保其性能和品质符合要求
定期对原材料进行抽检确保其质量稳定
ห้องสมุดไป่ตู้
替换处理
检查LCD不良品原因确定需要替换的部件准备替换部件执行替换操作检查替换后的效果记录替换处理过程和结果
退货处理
确认不良品原因：分析不良品产生的原因如生产工艺、原材料、设备等联系供应商：与供应商沟通确认不良品责任归属退货流程：按照退货流程进行退货包括填写退货单、提供不良品照片等处理结果：根据退货结果进行后续处理如更换、维修、退款等

LCD液晶屏不良现象分析【图文】

Drive ic 在LCD 显示过程中起到至关重要的作用,它驱动TFT 从而合使这进行光电控制,以实现Panel 的显示.Drive IC 为PCB 与Cell 的电路中间坏节.PCB 将信号进行处理送至Dirve IC 由它驱动TFT,TFT 与液晶进行光电控制.使数据转化为信号,再由信号转化为图像的整个过程得以实现.Drive IC 与TFT 虽然体积小,在PANEL 上的电路中只占小部分.但实际上却是LCD 整体电路中的重要一部分,他们的特点为:Drive IC 集成化高 TFT 数量规模化,体积微观化,TFT 要借助光学显微镜来观察,所以Drive IC,TFT 虽然不在电路板中比较显著的位置.但却是电路的核心部分.在此我们将对因Driev IC 不良引起LCD 异常的多种不良现象进行分析. 通常提起IC,人们想到的就是集成芯片,在LCD 电路的IC 教多,又因为自身体积小采用IC 多是集成度高的芯片.信号处理回路中的IC 我们称作T-CON.驱动回路中的IC 称作Drive IC ,Drive IC 有 SMT COB TAB COG CIG COF 制程我们通常用的Drive IC 只有TAB 和COG .ＬＣＤ液晶屏不良现象分析正面反面通过上面的图片.我们的TAB COG有深入的了解.下面说一下它们的不良现像TAB亮线:亮线是最常见的问题,通是TAB软排线断裂造成,其实ACF胶的失效和Suroce线的顶端断都会造成亮线.除Suroce线顶断以外,其余两种都可以换TAB维修.Suroce线顶端断造成的亮线我们称为:同位置亮线.多条亮线.两种原因A, ITO断所致.B,TAB软排断所致.通常都是更换ITO.也就是软排与玻璃接合处.如导电引线坏,理论上是可以更换CellL,但Cell成本占据LCD主体.加上修复制程的损耗更换Cell毫无意义.大多都报费.灰阶亮线.在灰阶画面出现断线或整条亮线,此状况是同Drive IC软排,导电能力退化造成.更换TAB即可.区块不良:整块Drive IC抗判范围异常,TAB核心IC电性能损坏.更换TAB反白:反的状况一般都是X1-TAB或Y1-TAB烧坏引起.但部分LCD Y1 Y2 Y3不良将会引起反白.此这是因为其驱动电路的片场特殊而引起,更换前可剥用提温法或测量电压.电流以确定,然后在换区块Mura:因TAB与PCB端连接软排,接触不良造成面部电阻值增大.分压了Drive 的驱动电压,造成TAB控制区块亮度低于其它部全,形成Mura, 如果PCB铜铂损坏则无法维修.COG亮线:亮线通常COG IC的输出端与Cell输入端的对应接点烧死,通常更换IC宽带线:COG IC部分电路坏死无法驱动TFT更换IC区块不良:COG IC坏死无法驱动TFT.更换IC灰阶亮线:COG IC控制线功能损伤,更换IC反白:X1坏死或Y1坏死会造成此现象.但少数规格LCD,Y侧其它COG.IC坏死也会造成的反白,因为IC的连接方法不同及IC坏死的部分不同造成的现象不同.区块Mura:因IC受损造成,自身老化及EDS也会造成此不良现象.更换IC.。

6.TFT-LCD不良现象及成因

螺丝未锁或未锁紧
……
……
END
Thank you！
