轴位移、轴振动调校记录

第一节轴振动和轴位移1总则1.1主题内容与适用范围1.1.1本规程规定转机的轴振动与轴位移监测仪表的维护检修要求。

1.1.2 本规程适用于本特利公司(Bently-Nevada)7200、3300系列探头直径为5mm、8mm、11 mm、14 mm非接触趋近电涡流式轴振动和轴位移监测仪表和3500监测系统。

其它系列非接触趋近电涡流式仪表可参照执行。

1.2 编写修订依据美国石油学院炼油系1986年6月 API标准670第二版《振动、轴向位置和轴承温度监测系统》。

《3500/40位移监测器模块》《3500/20框架接口模快》本特利公司产品操作和维修手册中国石化总公司《工程建设施工标准规范汇编》 (第六分册)。

2 3300系列2.1 概述2.1.1系统组成本特利3300及7200系列仪表是由趋近式探头、延伸电缆、前置器（振荡—解调器）、信号电缆、监测器所组成的系统，见图6-1-1。

2.1.2 工作原理仪表测量采用趋近电涡流原理。

探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。

2.2 技术标准轴振动通道的灵敏度为7.874V／mm,在2mm的工作范围内,误差不大于±5%。

轴位移通道的灵敏度为7.874V／mm,在2mm的工作范围内，非线性偏差不大于25.4μm。

在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%。

工作温度范围：探头和延伸电缆 -34～177℃；前置器 -34～66℃；监测器和电源 -29～66℃。

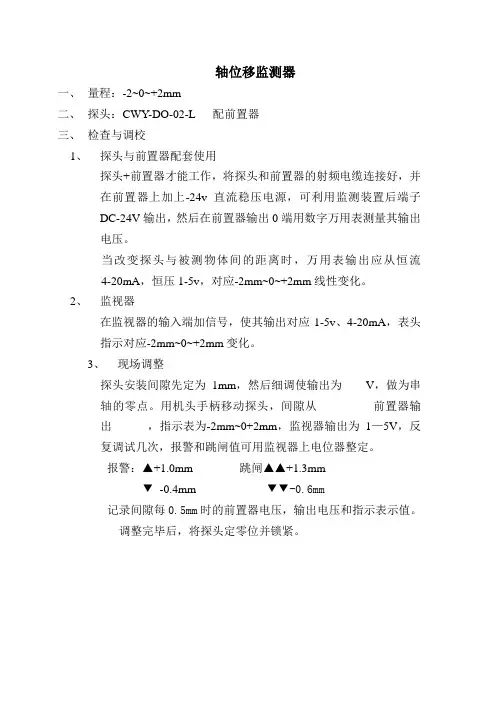

图6-1-1 3300位移和振动检测系统组成图2.3 检查校验2.3.1 检查项目2.3.1.1探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。

2.3.1.2 延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。
