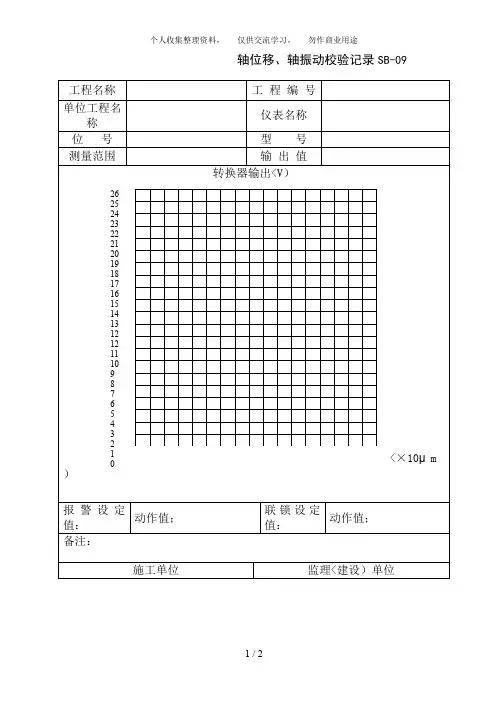

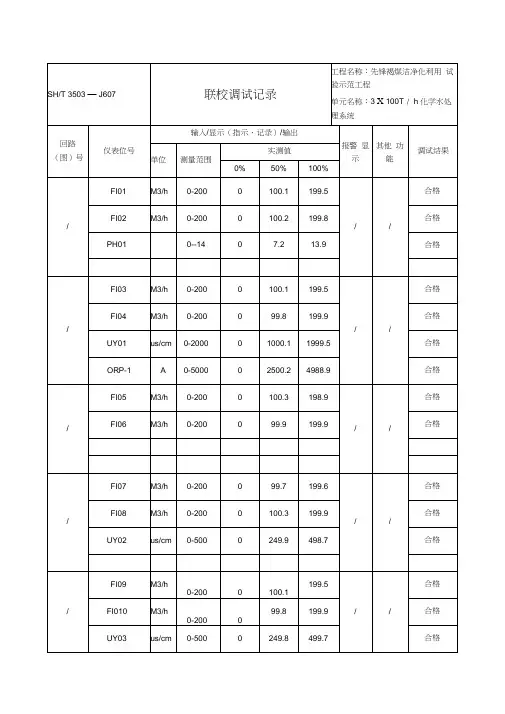

轴位移、轴振动仪表调校记录

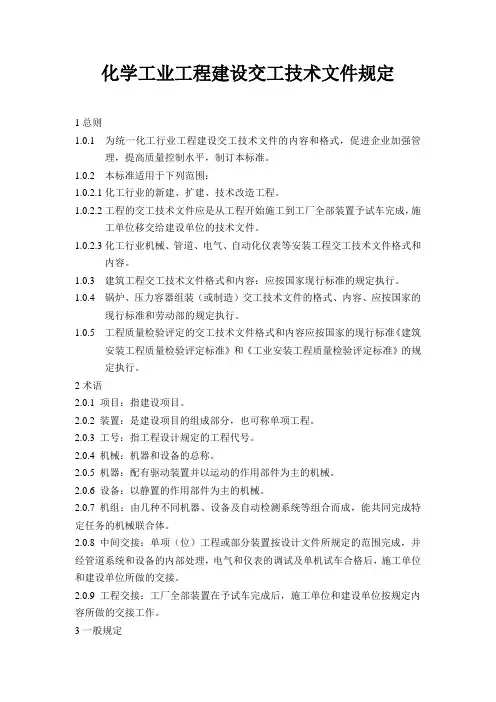

化学工业工程建设交工技术文件规定1总则1.0.1为统一化工行业工程建设交工技术文件的内容和格式，促进企业加强管理，提高质量控制水平，制订本标准。

1.0.2本标准适用于下列范围：1.0.2.1化工行业的新建、扩建、技术改造工程。

1.0.2.2工程的交工技术文件应是从工程开始施工到工厂全部装置予试车完成，施工单位移交给建设单位的技术文件。

1.0.2.3化工行业机械、管道、电气、自动化仪表等安装工程交工技术文件格式和内容。

1.0.3建筑工程交工技术文件格式和内容：应按国家现行标准的规定执行。

1.0.4锅炉、压力容器组装（或制造）交工技术文件的格式、内容、应按国家的现行标准和劳动部的规定执行。

1.0.5工程质量检验评定的交工技术文件格式和内容应按国家的现行标准《建筑安装工程质量检验评定标准》和《工业安装工程质量检验评定标准》的规定执行。

2术语2.0.1 项目：指建设项目。

2.0.2 装置：是建设项目的组成部分，也可称单项工程。

2.0.3 工号：指工程设计规定的工程代号。

2.0.4 机械：机器和设备的总称。

2.0.5 机器：配有驱动装置并以运动的作用部件为主的机械。

2.0.6 设备：以静置的作用部件为主的机械。

2.0.7 机组：由几种不同机器、设备及自动检测系统等组合而成，能共同完成特定任务的机械联合体。

2.0.8 中间交接：单项（位）工程或部分装置按设计文件所规定的范围完成，并经管道系统和设备的内部处理，电气和仪表的调试及单机试车合格后，施工单位和建设单位所做的交接。

2.0.9 工程交接：工厂全部装置在予试车完成后，施工单位和建设单位按规定内容所做的交接工作。

3一般规定3.0.1 在工程承包合同中应明确各方对交工技术文件的责任和义务。

工程开工时各单位均应授权有关部门和人员负责交工技术文件的检查、签证、整理、保管和交接等工作。

3.0.2 交工技术文件的填写和整理应符合下列规定：3.0.2.1 交工技术文件的填写必须真实、准确、及时、字迹清楚，不得随意修改，纸面、图面应整洁，语言应简练规范。

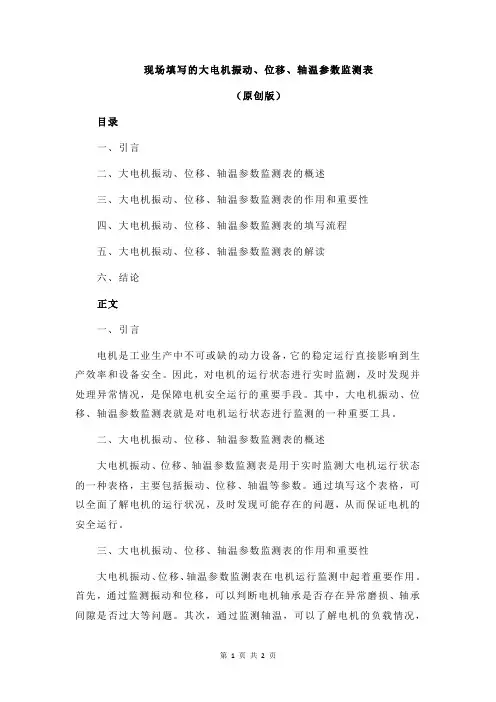

现场填写的大电机振动、位移、轴温参数监测表（原创版）目录一、引言二、大电机振动、位移、轴温参数监测表的概述三、大电机振动、位移、轴温参数监测表的作用和重要性四、大电机振动、位移、轴温参数监测表的填写流程五、大电机振动、位移、轴温参数监测表的解读六、结论正文一、引言电机是工业生产中不可或缺的动力设备，它的稳定运行直接影响到生产效率和设备安全。

因此，对电机的运行状态进行实时监测，及时发现并处理异常情况，是保障电机安全运行的重要手段。

其中，大电机振动、位移、轴温参数监测表就是对电机运行状态进行监测的一种重要工具。

二、大电机振动、位移、轴温参数监测表的概述大电机振动、位移、轴温参数监测表是用于实时监测大电机运行状态的一种表格，主要包括振动、位移、轴温等参数。

通过填写这个表格，可以全面了解电机的运行状况，及时发现可能存在的问题，从而保证电机的安全运行。

三、大电机振动、位移、轴温参数监测表的作用和重要性大电机振动、位移、轴温参数监测表在电机运行监测中起着重要作用。

首先，通过监测振动和位移，可以判断电机轴承是否存在异常磨损、轴承间隙是否过大等问题。

其次，通过监测轴温，可以了解电机的负载情况，及时发现可能的过载问题。

因此，这个表格对于保障电机的安全运行具有重要意义。

四、大电机振动、位移、轴温参数监测表的填写流程填写大电机振动、位移、轴温参数监测表的流程如下：1.在表格中填写电机的基本信息，如电机型号、电机容量、电机转速等。

2.填写监测时间，以便于分析电机的运行趋势。

3.填写振动、位移、轴温的实时数据，并进行对比分析，判断电机是否存在异常。

4.根据分析结果，填写可能的问题和处理建议。

5.最后，填写填写人和填写日期，以示负责。

五、大电机振动、位移、轴温参数监测表的解读对于填写好的大电机振动、位移、轴温参数监测表，需要进行详细的解读，以便于发现可能的问题。

首先，要对振动和位移数据进行对比分析，看是否存在异常。

其次，要关注轴温数据，看是否存在过载情况。

第一节轴振动和轴位移检测仪1 总则1．1主题内容与适用范围1．1．1本规程规定专机的轴振动和轴位移检测仪表的维护检修要求1．1．2本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300系列探头直径为5mm、8mm、11mm、14mm非接触趋近电涡流式轴振动和轴位移检测仪表和3500检测系统。

其他系列非接触趋近电涡流式仪表可参照执行。

1．2 编写修订依据美国石油学会API标准670第二版《振动、轴向位置和轴承温度监测系统》《3500/40位移监测器模块》《3500/20框架接口模块》本特利公司产品操作手册和维修手册2 3300系列2．1 概述2．1．1 系统组成本特利3300 系列仪表是由趋近式探头、延伸电缆、前置器（振荡-解调器）、信号电缆、监测器所组成的系统。

2．1．2 工作原理仪表测量采用趋近电涡流原理。

探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。

2．2 技术标准轴振动通道的灵敏度为7.874V/mm，在2mm的工作范围内，误差不大于±5%。

轴位移通道的灵敏度为7.874V/mm，在2mm的工作范围内，非线性偏差不大于25.4µm。

在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%。

工作温度范围：a.探头和延伸电缆：-34～177℃；b.前置器：-34～66℃；c.监测器和电源：-29～66℃。

2．3 检查效验2．3．1 检查项目2．3．1．1 探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。

2．3．1．2 延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。

2．3．1．3 前置器完整无损，安装盒无脱落变形和密封不良现象，前置器与安装盒之间需有良好的绝缘层。

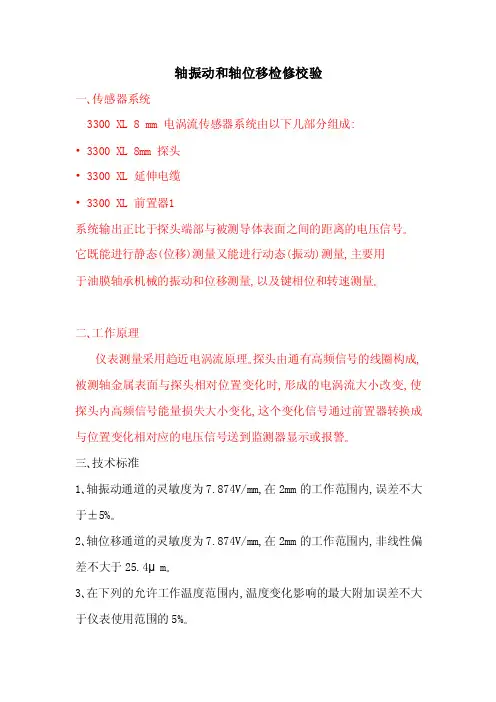

轴振动和轴位移检修校验一､传感器系统3300 XL 8 mm 电涡流传感器系统由以下几部分组成:• 3300 XL 8mm 探头• 3300 XL 延伸电缆• 3300 XL 前置器1系统输出正比于探头端部与被测导体表面之间的距离的电压信号｡它既能进行静态(位移)测量又能进行动态(振动)测量,主要用于油膜轴承机械的振动和位移测量,以及键相位和转速测量｡二､工作原理仪表测量采用趋近电涡流原理｡探头由通有高频信号的线圈构成,被测轴金属表面与探头相对位置变化时,形成的电涡流大小改变,使探头内高频信号能量损失大小变化,这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警｡三､技术标准1､轴振动通道的灵敏度为7.874V/mm,在2mm的工作范围内,误差不大于±5%｡2､轴位移通道的灵敏度为7.874V/mm,在2mm的工作范围内,非线性偏差不大于25.4μm｡3､在下列的允许工作温度范围内,温度变化影响的最大附加误差不大于仪表使用范围的5%｡工作温度范围:探头和延伸电缆 -34~177℃;前置器 -34~66℃;四､检查校验1､检查(1)探头及组成电缆组件完整无损,接头无氧化锈蚀,端部的保护层不应有碰伤或剥落的痕迹,紧固件齐全好用,接线盒无损坏｡(2)延伸电缆完整､无短路､无开路､接头无氧化锈蚀,保护层无破损｡(3)前置器完整无损,安装盒无脱漆､变形和密封不良现象,前置器与安装盒之间需有良好的绝缘层｡(4)信号电缆屏蔽层接地良好,用500V兆欧表检查信号线间及对地绝缘电阻应大于5 MΩ｡并要求单点接地｡(5)监测器部件完好,其电源单元监测指示､报警､复位､试验功能正常､零位准确｡校验用仪器2､校验1)仪器准备(1)本特利公司的TK3-2E校验仪;1位数字电压表;(2)42(3) 24V直流稳压电源;2)传感器校验(1)将探头组成电缆与延伸电缆连接;延伸电缆另一端接到前置器上;前置器电源端(-24VDC)､公共端(common)接入-24VDC电源;公共端(common)､输出端(output)接入数字电压表｡(2)用合适的探头夹把探头固定在探头座上,使探头顶端部接触到校验靶片｡(3)将-24VDC送到前置放大器的电源端和公共端,调节TK3-2E校验仪上的螺旋千分尺,使示值对准0 mm处,然后将千分尺的示值增加到0.25 mm,记录数字电压表的电压值(此值为前置器输出电压)｡以每次0.25 mm的数值增加间隙,直到示值为2.5mm为止,并记录每一次的输出电压值｡(校验点不少于10点)｡(4)以所记录的数据,依照图6-1-2所示“轴位移轴振动传感器校验曲线” 的形式,绘制出被校探头传感器系统的间隙--电压曲线,它反映了传感器的特性｡(5)根据所绘制出的间隙--电压曲线,确定出传感器系统的线性范围,应不小于2mm｡计算出传感器系统的灵敏度应为7.874V/mm,在线性范围内的非线性偏差不大于20μm｡电压增量除以间隙增量为灵敏度｡传感器线性范围的中心为轴位移传感器的静态设定点｡(6)振动传感器的校验方法与数据记录同轴位移传感器一样,同时也要绘制出传感器系统间隙--电压曲线,并计算出灵敏度,在2mm的线性范围内传感器系统的误差不大于±5%｡图6-1-3所示为“典型振动传感器校验曲线”｡传感器线性范围的中心为振动传感器安装的参考点｡图6-1-2 典型轴位移传感器校验曲线图6-1-3典型振动传感器校验曲线线性范围: 2mm(80mils) ｡线性范围从距被测靶面约0.25mm(10mils)处开始,从0.25 至2.3mm(10 至90mils)(约-1至-17Vdc)｡推荐的间隙设定值:1.27mm (50mils)递增的灵敏度(ISF)标准5m 系统: 在从0°C 至+45°C(+32°F至+113° F)80mil 线性范围内,以0.25mm(10mils) 的增量测量时,包括互换性误差在内为7.87V/mm(200mV/mil)±5% ｡标准9m 系统: 在从0°C 至+45°C(+32°F至+113° F)80mil 线性范围内以0.25mm(10mils) 的增量测量时,包括互换性误差在内为7.87V/mm(200mV/mil)±6.5%探头直流阻抗(额定)(RPROBE)表:探头长度从中心导体到外部导体的阻抗(RPROBE) (ohms)0.5 7.45±0.501.0 7.59±0.501.5 7.73±0.502.0 7.88±0.505.0 8.73±0.709.0 9.87±0.90延伸电缆直流阻抗(额定):延伸电缆长度从中心导体到中心导体的阻抗从同轴导体到同轴导体的阻抗(RCORE)(ohms) (RJACKET)(ohms) 3.0 0.66±0.10 0.20±0.043.5 0.77±0.12 0.23±0.054.0 0.88±0.13 0.26±0.054.5 0.99±0.15 0.30±0.067.0 1.54±0.23 0.46±0.093300 XL型8 毫米接近探头330101 3300 XL型8 毫米探头, 3/8-24 UNF 螺纹,非铠装3330102 3300 XL型8 毫米探头, 3/8-24 UNF 螺纹,铠装3部件号- AXX-BXX-CXX-DXX-EXX选项说明A: 无螺纹部分的长度选项提示:无螺纹部分的长度至少小于探头本体0.8英寸｡订货时的长度增量为0.1 英寸不同的长度组合:无螺纹部分的最大长度:8.8 英寸无螺纹部分的最小长度:0.0 英寸例如:0 4 = 0.4 英寸B:探头本体总长度选项订货时的长度增量为0.1 英寸螺纹部分的不同长度组合最大外壳总长度:9.6 英寸最小外壳总长度:0.8 英寸例如: 2 4 = 2.4 英寸C:总长度选项0 5 0.5 米(1.6 英尺)1 0 1.0 米(3.3 英尺)1 5 1.5 米(4.9 英尺)2 0 2.0 米(6.6 英尺)5 0 5.0 米(16.4 英尺)19 0 9.0 米(29.5 英尺)D:连接器和电缆类型选项0 0 提供连接器,但未安装好,标准电缆0 1 小型同轴连接器( ClickLoc TM ),带连接器保护装置, 标准电缆0 2 小型同轴连接器( ClickLoc TM ),标准电缆1 0 提供连接器,但未安装好, FluidLoc® 电缆1 1 小型同轴连接器( ClickLoc TM),带连接器保护装置,FluidLoc® 电缆1 2 小型同轴连接器( ClickLoc TM ),FluidLoc® 电缆E:认证机构选项0 0 不需要0 5 多家机构认证3300 XL型8 毫米接近探头(公制):330103 3300 XL型8 毫米探头M10 x 1 螺纹,非铠装3330104 3300 XL型8毫米探头, M10 x 1 螺纹,铠装3部件号- AXX-BXX-CXX-DXX-EXX选项说明:A: 无螺纹部分的长度选项提示:无螺纹部分的长度至少小于探头本体20毫米｡订货时的长度增量为10毫米不同的长度组合:无螺纹部分的最大长度: 230 毫米无螺纹部分的最大长度:0 毫米例如:0 6 = 60 毫米B:探头本体总长度订货时的长度增量为10 毫米公制螺纹组合:最大长度:250 毫米最小长度:20 毫米例如:0 6 = 60 毫米41C:总长度选项0 5 0.5 米(1.6 英尺)1 0 1.0 米(3.3 英尺)1 5 1.5 米(4.9 英尺)2 0 2.0 米(6.6 英尺)5 0 5.0 米(16.4 英尺)19 0 9.0 米(29.5 英尺)D:连接器和电缆类型选项0 0 提供连接器,但未安装好,标准电缆0 1 小型同轴连接器( ClickLoc TM ),带连接器保护装置, 标准电缆0 2 小型同轴连接器( ClickLoc TM ),标准电缆1 0 提供连接器,但未安装好, FluidLoc® 电缆1 1 小型同轴连接器( ClickLoc TM),带连接器保护装置,FluidLoc® 电缆1 2 小型同轴连接器( ClickLoc TM ),FluidLoc® 电缆E:认证机构选项0 0 不需要0 5 多家机构3300 XL型8 毫米反向安装式探头330105-02-12-CXX-DXX-EXX, 3/8-24 UNF螺纹3330106-05-30-CXX-DXX-EXX, M10 x 1螺纹3选项说明C: 总长度选项0 5 0.5 米(1.6 英尺)1 0 1.0 米(3.3 英尺)1 5 1.5 米(4.9 英尺)2 0 2.0 米(6.6 英尺)5 0 5.0 米(16.4 英尺)19 0 9.0 米(29.5 英尺)D:连接器选项0 0 提供连接器,但未安装0 2 小型同轴连接器(ClickLoc TM同)E:认证机构选项0 0 不需要0 5 多家机构认3300 XL型Proximitor® 传感器330180-AXX-BXX选项说明A:总长度和安装选项5 0 5.0 米(16.4 英尺)系统长度,面板安装5 1 5.0 米(16.4 英尺)系统长度,DIN 标准安装5 2 5.0 米(16.4 英尺)系统长度,无安装硬件9 0 9.0 米(29.5 英尺)系统长度,面板安装9 1 9.0 米(29.5 英尺)系统长度,DIN标准安装9 2 9.0 米(29.5 英尺)系统长度,无安装硬件B:认证机构选项0 0 不需要0 5 多家机构认证3300 XL型延伸电缆330130-AXXX-BXX-CXX提示:在进行延伸电缆和探头尾线电缆连接时,应确保两者的长度之和等于Proximitor®传感器(接近探头)的系统长度选项说明A:电缆长度选项0 3 0 3.0 米(9.8 英尺)0 3 5 3.5 米(11.5英尺)0 4 0 4.0 米(13.1英尺)0 4 5 4.5 米(14.8英尺)0 7 0 7.0 米(22.9英尺)0 7 5 7.5 米(24.6英尺)0 8 0 8.0 米(26.2英尺)0 8 5 8.5米(27.9英尺)B:连接器和电缆选项0 0 标准电缆0 1 铠装电缆0 2 标准电缆,带连接器保护装置0 3 铠装电缆,带连接器保护装置1 0 FluidLoc® 电缆1 1 铠装FluidLoc® 电缆1 2 FluidLoc®电缆,带连接器保护装置1 3 铠装FluidLoc®电缆,带连接器保护装置C:认证机构选项0 0 不需要0 5 多家机构认证。
