本特利轴振动和轴位移检修校验

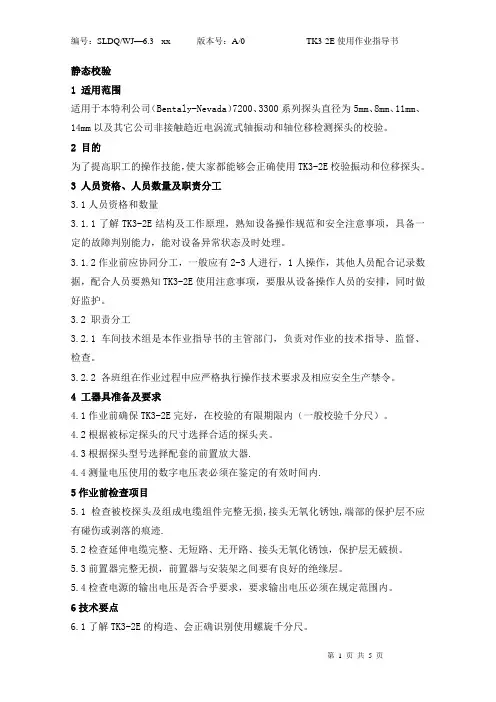

静态校验1 适用范围适用于本特利公司（Bentaly-Nevada）7200、3300系列探头直径为5mm、8mm、11mm、14mm以及其它公司非接触趋近电涡流式轴振动和轴位移检测探头的校验。

2 目的为了提高职工的操作技能，使大家都能够会正确使用TK3-2E校验振动和位移探头。

3 人员资格、人员数量及职责分工3.1人员资格和数量3.1.1了解TK3-2E结构及工作原理，熟知设备操作规范和安全注意事项，具备一定的故障判别能力，能对设备异常状态及时处理。

3.1.2作业前应协同分工，一般应有2-3人进行，1人操作，其他人员配合记录数据，配合人员要熟知TK3-2E使用注意事项，要服从设备操作人员的安排，同时做好监护。

3.2 职责分工3.2.1 车间技术组是本作业指导书的主管部门，负责对作业的技术指导、监督、检查。

3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令。

4 工器具准备及要求4.1作业前确保TK3-2E完好，在校验的有限期限内（一般校验千分尺）。

4.2根据被标定探头的尺寸选择合适的探头夹。

4.3根据探头型号选择配套的前置放大器.4.4测量电压使用的数字电压表必须在鉴定的有效时间内.5作业前检查项目5.1检查被校探头及组成电缆组件完整无损,接头无氧化锈蚀,端部的保护层不应有碰伤或剥落的痕迹.5.2检查延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。

5.3前置器完整无损，前置器与安装架之间要有良好的绝缘层。

5.4检查电源的输出电压是否合乎要求，要求输出电压必须在规定范围内。

6技术要点6.1了解TK3-2E的构造、会正确识别使用螺旋千分尺。

6.2确保安装完探头以及延伸电缆，检查无误后再接电源线，确保电源开关在断开位置。

6.3确保电源输出电压以及前置器的电源线正负接法正确后方可闭合电源开关。

7轴位移探头校验作业步骤7.1依照下图将位移探头与延伸电缆连接，延伸电缆另一端接到前置器上。

轴振动和轴位移检测仪检查校验规程1 总则1．1主题内容与适用范围1．1．1本规程规定适用于四川石化的机组的轴振动和轴位移检测仪表的维护检修要求1．1．2本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300系列探头直径为5mm、8mm、11mm、14mm非接触趋近电涡流式轴振动和轴位移检测仪表和3500检测系统。

其他系列非接触趋近电涡流式仪表可参照执行。

1．2 编写修订依据美国石油学会API标准670第二版《振动、轴向位置和轴承温度监测系统》本特利公司产品操作手册和维修手册2压缩机探头安装方法2．1前言压缩机探头（电涡流传感器）仪表安装的一直以来是一项繁琐、难度大、需密切配合的工作。

做好这项工作我们应有一丝不苟、不屈不挠、聚思广益的精神。

同时较高的安装质量是机组安全运行的基本保障安装探头时，2.2探头分类和工作原理2.2.1在不同的使用条件下探头的选型不同，探头型号繁多,但总体探头有三种类型的传感器涡,分别是涡流式趋近式传感器,速度计（Velomitor）速度传感器和加速度传感器.2.2.2趋近式传感器工作原理,当探头顶部的线圈加上高频电流并与一导电表面靠近时，由于线圈磁力的作用，使导电物体表面产生涡流，从而使线圈的电感量减小。

线圈特性的这个变化被转换为直流电压信号输出。

2.2.3速度计速度传感器工作原理,VelomitorVelomitor Velomitor®传感器是一种压电式速度传感器，其感应元件是一个压电陶瓷的剪切模式器件和电子元件；当感受到机器振动时，会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的信号。

传感器内部将该信号放大并积分产生一个正比于速度的低噪声输出信号。

2.2.4加速度计速度传感器工作原理,压电式加速度传感器由一个压电陶瓷剪切模态元件和电子器件组4成。

当感受到机器振动时，该质量/弹簧系统会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的电信号；传感器的电子器件把这个电信号转换成电压输送到本特利内华达监测系统。

本特利探头及卡件介绍本特利内华达的电涡流传感器。

用于大多数涡流机械的永久监测，它们测量实际的轴运动，这是反映机器受力的可靠指标。

3300 XL 8 mm 电涡流传感器系统：这种电涡流传感器系统提供最大80 mils (2 mm)线性范围和200 mV/mil的输出。

它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor® )测量，并符合美国石油协会标准670第4版的要求。

有多种螺纹尺寸、探头配置和安装附件可供选择。

3300 XL 11 mm 电涡流传感器系统：这种电涡流传感器系统专门用于当我们8 mm传感器的80 mil (2 mm)线性范围不能满足要求时的场合。

11 mm 电涡流传感器系统提供最大180 mils (4 mm)的线性范围和100 mV/mil的输出，主要用于要求大线性范围的轴向（测向）位移、转速、差胀以及往复式压缩机活塞杆位置（下落）测量。

有多种螺纹尺寸、探头配置和安装附件可供选择。

3300 5 mm / 8 mm 电涡流传感器系统：这种电涡流传感器系统是我们的3300 XL 8 mm 系统的前一代产品，我们推荐在所有新的和备件应用中使用3300 XL 8 mm系统。

8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。

当8 mm探头的端部直径和相应的螺纹尺寸不适用时，也可以使用5 mm探头。

有多种螺纹尺寸、探头配置和安装附件可供选择。

3300 XL NSv™ 电涡流传感器系统：这种电涡流传感器系统具有5mm端部直径和60 mils (1.5 mm)的更短线性范围，适用于被测靶面区域小、侧视或沉孔间隙减小以及其它限制使用我们标准的 5 mm / 8 mm 电涡流传感器的情况。

3300 16 mm 高温电涡流传感器系统：这种电涡流传感器系统用于最高350℃ (662°F)的高温环境，如温度超过我们标准电涡流探头和电缆能够承受的极限的某些燃气和蒸汽轮机应用。

本特利探头最大偏差计算公式（实用版）目录1.本特利探头的概述2.本特利探头的最大偏差计算公式3.本特利探头的应用范围4.本特利探头的优势5.结论正文一、本特利探头的概述本特利探头是一种广泛应用于大型石化企业、发电厂等重要工业领域的机械振动和轴位移检测仪表。

其作用是监测设备的运行状态，为操作人员和维护人员提供基本的机器信息，以确保设备的安全运行。

本特利探头具有高灵敏度、高稳定性、高可靠性等优点，可以实现对设备的实时监测，有效预防设备故障。

二、本特利探头的最大偏差计算公式本特利探头的最大偏差计算公式如下：最大偏差 = 2 * 根号 2 * 探头灵敏度其中，探头灵敏度是以 mv/um 为单位的，表示探头能够检测到的最小振动幅度。

根据这个公式，可以计算出本特利探头在给定灵敏度下的最大偏差。

三、本特利探头的应用范围本特利探头广泛应用于以下领域：1.大型石化企业：用于监测石油、天然气等流体的输送过程中的管道振动、法兰连接处的位移等。

2.发电厂：用于监测汽轮机、发电机等设备的振动、位移等，以确保设备的安全运行。

3.其他工业领域：如冶金、航空、航天等，用于监测各种机械设备的运行状态。

四、本特利探头的优势本特利探头具有以下优势：1.高灵敏度：可以检测到微小的振动和位移，实现对设备的精细监测。

2.高稳定性：具有较好的抗干扰性能，能够在复杂的工业环境中稳定工作。

3.高可靠性：具有较长的使用寿命，可以实现对设备的长期监测。

4.多功能：可以根据需要配置不同的探头，实现对不同类型设备的监测。

五、结论本特利探头是一种高性能的机械振动和轴位移检测仪表，具有高灵敏度、高稳定性、高可靠性等优点。

其最大偏差计算公式为：最大偏差 = 2 * 根号 2 * 探头灵敏度。

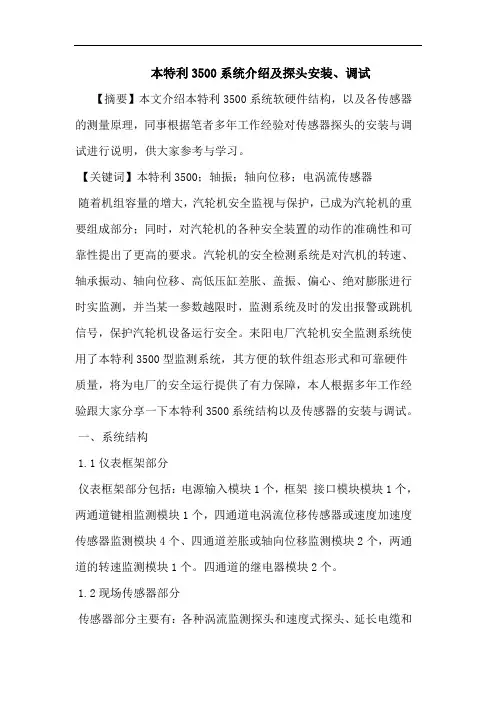

本特利3500系统介绍及探头安装、调试【摘要】本文介绍本特利3500系统软硬件结构，以及各传感器的测量原理，同事根据笔者多年工作经验对传感器探头的安装与调试进行说明，供大家参考与学习。

【关键词】本特利3500；轴振；轴向位移；电涡流传感器随着机组容量的增大，汽轮机安全监视与保护，已成为汽轮机的重要组成部分；同时，对汽轮机的各种安全装置的动作的准确性和可靠性提出了更高的要求。

汽轮机的安全检测系统是对汽机的转速、轴承振动、轴向位移、高低压缸差胀、盖振、偏心、绝对膨胀进行时实监测，并当某一参数越限时，监测系统及时的发出报警或跳机信号，保护汽轮机设备运行安全。

耒阳电厂汽轮机安全监测系统使用了本特利3500型监测系统，其方便的软件组态形式和可靠硬件质量，将为电厂的安全运行提供了有力保障，本人根据多年工作经验跟大家分享一下本特利3500系统结构以及传感器的安装与调试。

一、系统结构1.1仪表框架部分仪表框架部分包括：电源输入模块1个，框架接口模块模块1个，两通道键相监测模块1个，四通道电涡流位移传感器或速度加速度传感器监测模块4个、四通道差胀或轴向位移监测模块2个，两通道的转速监测模块1个。

四通道的继电器模块2个。

1.2现场传感器部分传感器部分主要有：各种涡流监测探头和速度式探头、延长电缆和前置器及信号线。

1.3计算机及软件3500软件包包括：框架配置软件；数据采集/服务器软件；操作员显示软件。

各种监测模块的内部设置，可以通过连接装有框架组态软件的计算机的rs232接口和框架接口模块的组态专用接口，在计算机上设置好各模块的参数，下装到各模块，及完成对各监测器的量程、报警点、探头类型和继电器输出的设置。

1.4电涡流传感器监测原理电涡流传感器是根据涡流效应原理工作的，涡流传感器的线圈l与一个电容c并联，构成一个并联谐振电路。

由前置器内的晶体振荡器供给稳定的高频电流来激励，在线圈周围产生高频交变磁场俑，当被测主轴靠近次交流磁场φ用范围时，在被测主轴表面产生电涡流，而此电涡流又产生一个新交变磁场来阻碍主磁场的变化，这一过程将消耗能量，因而使线圈的q值发生变化。

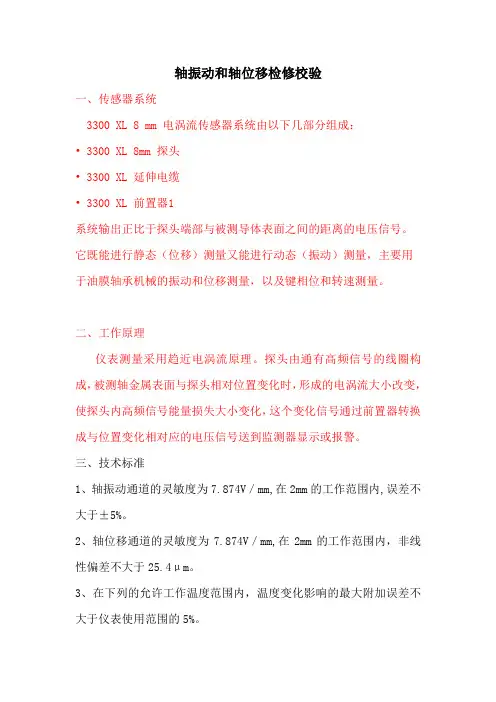

轴振动和轴位移检修校验一、传感器系统3300 XL 8 mm 电涡流传感器系统由以下几部分组成：• 3300 XL 8mm 探头• 3300 XL 延伸电缆• 3300 XL 前置器1系统输出正比于探头端部与被测导体表面之间的距离的电压信号。

它既能进行静态（位移）测量又能进行动态（振动）测量，主要用于油膜轴承机械的振动和位移测量，以及键相位和转速测量。

二、工作原理仪表测量采用趋近电涡流原理。

探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。

三、技术标准1、轴振动通道的灵敏度为7.874V／mm,在2mm的工作范围内,误差不大于±5%。

2、轴位移通道的灵敏度为7.874V／mm,在2mm的工作范围内，非线性偏差不大于25.4μm。

3、在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%。

工作温度范围：探头和延伸电缆 -34～177℃；前置器 -34～66℃；四、检查校验1、检查（1）探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。

（2）延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。

（3）前置器完整无损，安装盒无脱漆、变形和密封不良现象，前置器与安装盒之间需有良好的绝缘层。

（4）信号电缆屏蔽层接地良好，用500V兆欧表检查信号线间及对地绝缘电阻应大于5 MΩ。

并要求单点接地。

（5）监测器部件完好，其电源单元监测指示、报警、复位、试验功能正常、零位准确。

校验用仪器2、校验1）仪器准备（1）本特利公司的TK3-2E校验仪；1位数字电压表；（2）42（3） 24V直流稳压电源；2）传感器校验（1）将探头组成电缆与延伸电缆连接；延伸电缆另一端接到前置器上；前置器电源端(-24VDC)、公共端(common)接入-24VDC电源；公共端(common)、输出端(output)接入数字电压表。

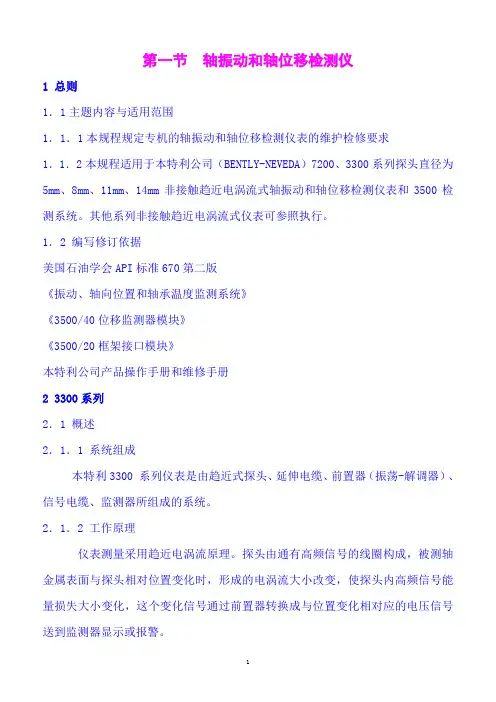

第一节轴振动和轴位移检测仪1 总则1．1主题内容与适用范围1．1．1本规程规定专机的轴振动和轴位移检测仪表的维护检修要求1．1．2本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300系列探头直径为5mm、8mm、11mm、14mm非接触趋近电涡流式轴振动和轴位移检测仪表和3500检测系统。

其他系列非接触趋近电涡流式仪表可参照执行。

1．2 编写修订依据美国石油学会API标准670第二版《振动、轴向位置和轴承温度监测系统》《3500/40位移监测器模块》《3500/20框架接口模块》本特利公司产品操作手册和维修手册2 3300系列2．1 概述2．1．1 系统组成本特利3300 系列仪表是由趋近式探头、延伸电缆、前置器（振荡-解调器）、信号电缆、监测器所组成的系统。

2．1．2 工作原理仪表测量采用趋近电涡流原理。

探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。

2．2 技术标准轴振动通道的灵敏度为7.874V/mm，在2mm的工作范围内，误差不大于±5%。

轴位移通道的灵敏度为7.874V/mm，在2mm的工作范围内，非线性偏差不大于25.4µm。

在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%。

工作温度范围：a.探头和延伸电缆：-34～177℃；b.前置器：-34～66℃；c.监测器和电源：-29～66℃。

2．3 检查效验2．3．1 检查项目2．3．1．1 探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。

2．3．1．2 延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。

2．3．1．3 前置器完整无损，安装盒无脱落变形和密封不良现象，前置器与安装盒之间需有良好的绝缘层。

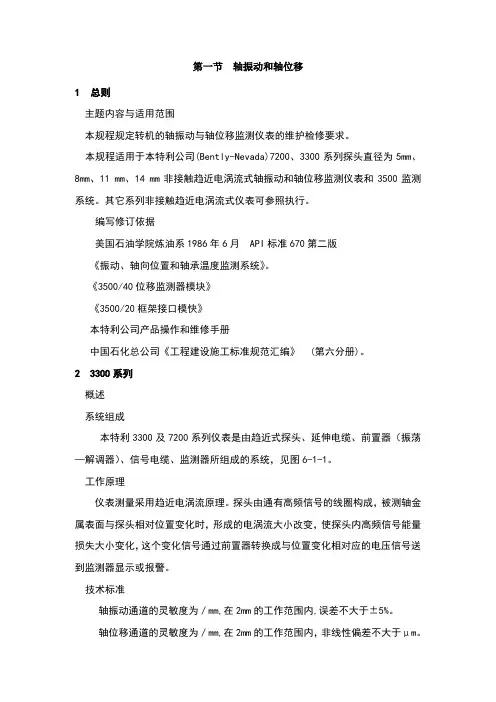

第一节轴振动和轴位移1总则主题内容与适用范围本规程规定转机的轴振动与轴位移监测仪表的维护检修要求。

本规程适用于本特利公司(Bently-Nevada)7200、3300系列探头直径为5mm、8mm、11 mm、14 mm非接触趋近电涡流式轴振动和轴位移监测仪表和3500监测系统。

其它系列非接触趋近电涡流式仪表可参照执行。

编写修订依据美国石油学院炼油系1986年6月 API标准670第二版《振动、轴向位置和轴承温度监测系统》。

《3500/40位移监测器模块》《3500/20框架接口模快》本特利公司产品操作和维修手册中国石化总公司《工程建设施工标准规范汇编》 (第六分册)。

2 3300系列概述系统组成本特利3300及7200系列仪表是由趋近式探头、延伸电缆、前置器（振荡—解调器）、信号电缆、监测器所组成的系统，见图6-1-1。

工作原理仪表测量采用趋近电涡流原理。

探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。

技术标准轴振动通道的灵敏度为／mm,在2mm的工作范围内,误差不大于±5%。

轴位移通道的灵敏度为／mm,在2mm的工作范围内，非线性偏差不大于μm。

在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%。

工作温度范围：探头和延伸电缆 -34～177℃；前置器 -34～66℃；监测器和电源 -29～66℃。

图6-1-1 3300位移和振动检测系统组成图检查校验检查项目探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。

延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。

前置器完整无损，安装盒无脱漆、变形和密封不良现象，前置器与安装盒之间需有良好的绝缘层。

本特利3500安装、调试使用规程一、简述BENTLY3500对高速旋转的高炉鼓风机提供在线监测转子的机械性能。

轴向位移、径向振动重要参数的正确监测可以为操作人员提供可靠的在线设备信息，有效的采取各种措施，预防各种非计划停机。

作为机组的保护装置，其本身的可靠性、抗干扰性是其发挥保护作用的前提。

本特利3500系统主要由传感器、延伸电缆、前置器、就地电缆和监测保护系统组成。

其连接原理图如图一所示：在风机机组中本特利探头主要使用轴位移探头和轴振探头两种。

安装方式大致一样。

二、探头安装2.1轴位移探头安装步骤：1、探头安装前检查探头的丝口光滑平整，探头表面无油污或其它异物。

旋转固定螺帽进退自如，无卡涩现象。

2、用卡尺量准汽轮机转子与固定盘的间距,旋转探头上的固定螺帽，将螺帽与探头前端的距离调整至稍大于量准的间距位置。

探头旋进固定盘时用力不要太图一：本特利连接原理图延伸电缆猛，感觉碰到异物，要马上旋出探头检查，以免损坏探头。

3、给本特利3500送电，在现场本特利前置放大器的VT端和COM端接上万用表，检查24V电源是否正常。

4、将探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。

5、用万用表接好本特利前置放大器的OUT端和COM端，旋转探头上的固定螺帽,调整探头与转子的间距。

标准电压值9.75V±0.2。

6、查微机显示的相应轴振示值是否正常。

2.2轴振探头安装步骤：1、头安装前检查探头的丝口光滑平整，探头表面无油污或其它异物。

旋转固定螺帽进退自如，无卡涩现象。

2、卡尺量准汽轮机转子与上缸开口丝孔的间距,旋转探头上的固定螺帽，将螺帽与探头前端的距离调整至稍大于量准的间距位置。

探头旋进时用力不要太猛，感觉碰到异物，要马上旋出探头检查，以免损坏探头。

3、本特利3500送电，在现场本特利前置放大器的VT端和COM端接上万用表，检查24V电源是否正常。

4、探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。

四川天华股份有限公司仪表工程部本特利3300监视仪检修手册文件编号：编制：熊怀军分发编号：审核：受控状态：批准：二ＯＯ八年5月编制本特利3300监视仪检修手册一、设备概述我公司大化肥装置的大型旋转设备----大机组，是大化肥装置的核心部件，它的正常与否将直接影响大化肥装置的正常运行。

大型机组的在线监视系统对机组的故障分析起着至关重要的作用。

本特利3300监视系统主要用于对大型旋转机械的轴位移、轴振动、轴转速等参数的长期实时监测，并可分析出设备的工作状况和故障原因，有效的对设备进行保护及进行预测性维修，防止毁灭性事故发生。

在我公司的各大机组都广泛使用了本特利3300系列监视仪来进行监测和保护，以下主要针对Bently公司3300系列介绍。

二、本特利3300监视仪简介1、型号规格本特利3300监视仪的型号有BN3300/16,BN3300/20,BN3300/12,BN3300/03BN3300的技术规格电源：220V AC,50/60HZ2、本特利3300监视系统的工作原理本特利Bently 3300监视系统由8mm趋近式探头传感器、延伸电缆、前置放大器和指示仪等组成。

这种探头表面有一个封闭传感器线圈，线圈高频工作电流探头前端产生一个交流磁场，当探头靠近转动轴时，轴表面将感应出电涡流，同时，闭合电涡流也轴表面感应出一个对应磁场，与探头线圈交变磁场作用相反，反作用磁场抵消作用，使探头产生交变磁场受到损耗，这种损耗能被前置放大器检测出来，这样，探头与轴面间隙就可以磁场耦合反映到前置放大器输出电压上，构成一定特性曲线关系[4]。

在测量位移时是主要将其直流分量进行放大；而在测量振动时主要将其交流分量进行放大，然后分别输入进BN3300/20,和BN3300/16 监视仪进行显示和报警。

其原理图如下。

探头传感器——前置器——BN3300系列监视仪---DSC及其它显示表3、本特利3300监视仪的构成本特利3300监视仪的构成由框架、电源卡、系统监视卡、振动监视卡、位移监视卡组成。

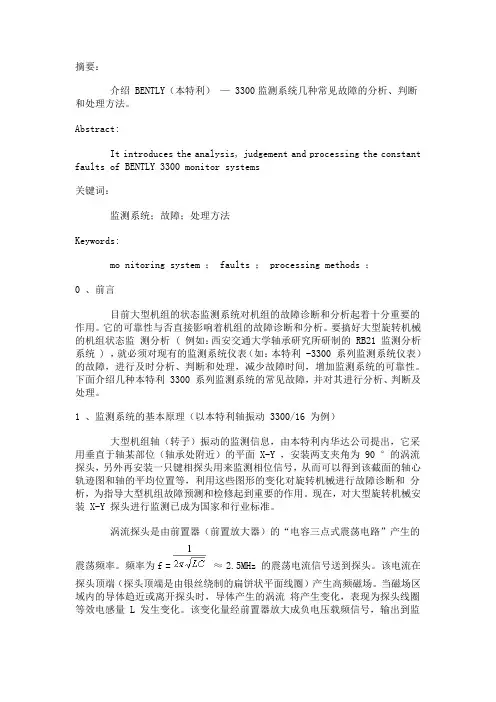

摘要：介绍 BENTLY（本特利）—3300监测系统几种常见故障的分析、判断和处理方法。

Abstract:It introduces the analysis, judgement and processing the constant faults of BENTLY 3300 monitor systems关键词：监测系统；故障；处理方法Keywords:mo nitoring system ； faults ； processing methods ；0 、前言目前大型机组的状态监测系统对机组的故障诊断和分析起着十分重要的作用。

它的可靠性与否直接影响着机组的故障诊断和分析。

要搞好大型旋转机械的机组状态监测分析 ( 例如：西安交通大学轴承研究所研制的 RB21 监测分析系统 ) ，就必须对现有的监测系统仪表（如：本特利 -3300 系列监测系统仪表）的故障，进行及时分析、判断和处理，减少故障时间，增加监测系统的可靠性。

下面介绍几种本特利 3300 系列监测系统的常见故障，并对其进行分析、判断及处理。

1 、监测系统的基本原理（以本特利轴振动 3300/16 为例）大型机组轴（转子）振动的监测信息，由本特利内华达公司提出，它采用垂直于轴某部位（轴承处附近）的平面 X-Y ，安装两支夹角为90 °的涡流探头，另外再安装一只键相探头用来监测相位信号，从而可以得到该截面的轴心轨迹图和轴的平均位置等，利用这些图形的变化对旋转机械进行故障诊断和分析，为指导大型机组故障预测和检修起到重要的作用。

现在，对大型旋转机械安装 X-Y 探头进行监测已成为国家和行业标准。

涡流探头是由前置器（前置放大器）的“电容三点式震荡电路”产生的震荡频率。

频率为f =≈ 2.5MHz 的震荡电流信号送到探头。

该电流在探头顶端（探头顶端是由银丝绕制的扁饼状平面线圈）产生高频磁场。

当磁场区域内的导体趋近或离开探头时，导体产生的涡流将产生变化，表现为探头线圈等效电感量 L 发生变化。

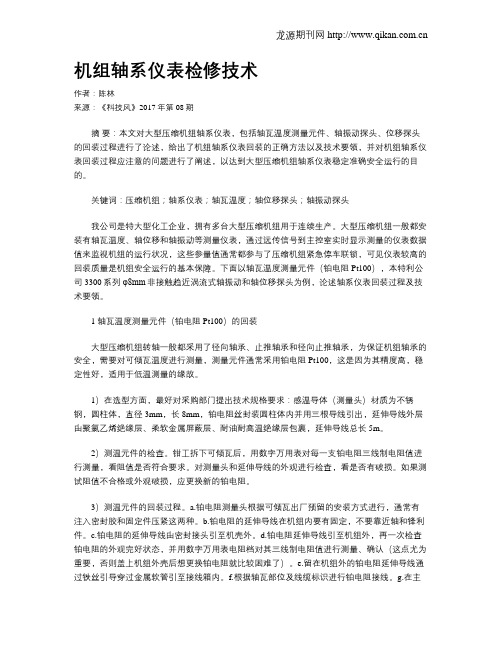

机组轴系仪表检修技术作者：陈林来源：《科技风》2017年第08期摘要：本文对大型压缩机组轴系仪表，包括轴瓦温度测量元件、轴振动探头、位移探头的回装过程进行了论述，给出了机组轴系仪表回装的正确方法以及技术要领，并对机组轴系仪表回装过程应注意的问题进行了阐述，以达到大型压缩机组轴系仪表稳定准确安全运行的目的。

关键词：压缩机组；轴系仪表；轴瓦温度；轴位移探头；轴振动探头我公司是特大型化工企业，拥有多台大型压缩机组用于连续生产。

大型压缩机组一般都安装有轴瓦温度、轴位移和轴振动等测量仪表，通过远传信号到主控室实时显示测量的仪表数据值来监视机组的运行状况，这些参量值通常都参与了压缩机组紧急停车联锁，可见仪表较高的回装质量是机组安全运行的基本保障。

下面以轴瓦温度测量元件（铂电阻Pt100），本特利公司3300系列φ8mm非接触趋近涡流式轴振动和轴位移探头为例，论述轴系仪表回装过程及技术要领。

1 轴瓦温度测量元件（铂电阻Pt100）的回装大型压缩机组转轴一般都采用了径向轴承、止推轴承和径向止推轴承，为保证机组轴承的安全，需要对可倾瓦温度进行测量，测量元件通常采用铂电阻Pt100，这是因为其精度高，稳定性好，适用于低温测量的缘故。

1）在选型方面，最好对采购部门提出技术规格要求：感温导体（测量头）材质为不锈钢，圆柱体，直径3mm，长8mm，铂电阻丝封装圆柱体内并用三根导线引出，延伸导线外层由聚氯乙烯绝缘层、柔软金属屏蔽层、耐油耐高温绝缘层包裹，延伸导线总长5m。

2）测温元件的检查。

钳工拆下可倾瓦后，用数字万用表对每一支铂电阻三线制电阻值进行测量，看阻值是否符合要求。

对测量头和延伸导线的外观进行检查，看是否有破损。

如果测试阻值不合格或外观破损，应更换新的铂电阻。

3）测温元件的回装过程。

a.铂电阻测量头根据可倾瓦出厂预留的安装方式进行，通常有注入密封胶和固定件压紧这两种。

b.铂电阻的延伸导线在机组内要有固定，不要靠近轴和锋利件。

本特利3500控制系统可以在线修改下载轴位移参数【原创实用版】目录1.本特利 3500 控制系统的特点和功能2.轴位移参数的含义和作用3.在线修改下载轴位移参数的方法和步骤4.注意事项和建议5.总结正文本特利 3500 控制系统是一种广泛应用于工业领域的智能控制系统，具有高精度、高稳定性和高可靠性的特点。

它能够对各种机械设备进行精确控制，提高生产效率和产品质量，降低维护成本。

本特利 3500 控制系统的功能主要包括报警抑制、复位、跳机倍增和 4~20ma 输出等，可以满足不同设备的控制需求。

轴位移参数是本特利 3500 控制系统中的一个重要参数，它反映了轴系的运行状态和性能。

通过修改轴位移参数，可以调整轴系的运行范围和灵敏度，从而提高控制系统的精度和响应速度。

本特利 3500 控制系统支持在线修改下载轴位移参数，方便用户根据实际需求进行调整。

在线修改下载轴位移参数的方法如下：1.首先，需要确保本特利 3500 控制系统已经连接到计算机，并打开相应的控制软件。

2.在控制软件中，选择需要修改轴位移参数的轴系，并进入参数设置页面。

3.在参数设置页面中，找到轴位移参数选项，并输入需要修改的数值。

4.确认修改后的参数无误后，点击保存按钮，系统将自动下载并应用新的参数设置。

5.在修改参数后，需要对轴系进行自检，以确保新的参数设置是否正确。

可以通过热插拔、通过 modbus、组态软件中的 utilities 菜单或复位按键等方式进行自检。

在修改下载轴位移参数时，需要注意以下几点：1.确保控制系统已经正确连接到计算机，并打开相应的控制软件。

2.在修改参数之前，需要充分了解轴位移参数的含义和作用，以避免误操作。

3.在修改参数时，需要选择合适的数值，以确保轴系的运行范围和灵敏度满足实际需求。

4.在修改参数后，需要进行自检，以确保新的参数设置是否正确。

总之，本特利 3500 控制系统可以在线修改下载轴位移参数，为用户提供了方便的调整方式。

轴位移振动探头的安装与校验一、本特利前置放大器接线将探头与延伸电缆连接，延伸电缆再与前置放大器连接。

前置放大器有3个电线接头（COM、V24-、OUT)，其中COM端子接供电24V+，V24-端子接供电24V-，OUT端子接去SIS本特利系统信号线。

此为一般装置内本特利前置放大器的接线方法。

二、迈确变送器的接线。

循环水厂汽轮机有所不同，由于没有本特利系统，它的位移与振动的测量通过迈确的变送器完成。

迈确变送器把前置放大器的电压信号转换成4-20MA的电流信号，传送到DCS从而完成测量。

其中COM端子-----接----前置放大器的COM端子-V端子-------接--------前置放大器的V24-端子SIG端子------接-------前置放大器的OUT端子4-20MA端子------接--------DCS信号接收端子24VDC端子----------接-----------供电24V端子迈确变送器分为两种型号：5510C-101-24V为轴振动5516C-M1032为轴位移由于外表一样，如需更换时请务必注意！三、本特利探头安装的注意事项。

1、安装前务必检查探头的头部塑料测量部分是否有划伤等损害。

探头铜接头是否损坏或腐蚀，是否与延伸电缆接好并旋紧。

与机组连接部分旋紧螺丝是否已经旋紧。

2、延伸电缆不开路，铜接头是否损坏或腐蚀，是否与探头的铜接头已经旋紧，是否与前置放大器已经连接并紧固。

3、检查前置放大器的供电电压，用万用表测量前置放大器的COM 端子和24V-端子，一般为20-23V左右。

4、检查前置放大器的探头零点电压，用万用测量前置放大器的COM 端子和OUT端子，调节探头的插入深度，先把零点电压调节为9.7V 到10.3V左右（粗调），然后缓慢调节探头深度，并与DCS进行联校，使DCS上位移（量程一般为-1到1mm）和震动（量程一般为0到100um)读数基本为0（细调）。

然后，慢慢旋紧紧固螺丝，再与DCS数据进行比对，防止紧固过程中引起读数的偏差。

1范围本规程主要适用于3500系统硬件、软件。

硬件系统包括：3500系统构成、各种卡件、系统电源组成等。

软件系统包括组态软件。

2．检修的一般规定2.1.1 检修项目、间隔及停用期间的规定2.1.1.1 每6个月用防静电的真空吸尘器清除以下部件的灰尘：卡件、卡件安装单元、风扇组件、电源装置2.1.1.2 每6个月清理并紧固所有电源线和接地线2.1.1.3停用期间，应作电源故障切换试验，以及电源电缆绝缘测试3．检修前的准备2.2.1 一块万用表、一套电工组合工具、一把尖嘴钳、组合扳手、信号发生器、摇表2.2.2 防静电真空吸尘器、防静电工具2.2.3 检修电子电路应遵守的原则注：当安装、调试卡件时，要使用现场防静电工具（手环、接地导线装置、鳄鱼夹和防静电扩散工作面），这些工具把技术人员和静电扩散工作表面连到同一个接地点，以防静电损坏卡件。

2.2.3.1 使用静电袋。

在把装入系统前不要把它从特殊的防静电袋中取出。

卡件取出后，袋子待以后使用。

2.2.3.2 打开前把防静电袋接地。

在打开含有半导体设备的防静电袋以前，请将其与设备外壳接触一下，或者接地。

2.2.3.3 不要触摸电路。

处理卡件时，拿卡件的两侧，不要触摸电路。

2.2.3.4 防止半导体器件局部连接。

在使用前，一定要检查和卡件相连的所有设备是否完好接地。

2.2.3.5 测试设备接地。

2.2.3.6 使用现场抗静电吸尘设备。

2.2.3.7 使用接地手环。

连接接地环到电源引入盘上的接地插座，电源引入盘的接地插座和大地相连。

2.2.3.8 不要用铅笔或圆珠笔设置小开关，防止开关触电损坏，触电损坏可能导致不必要的电路板误动作。

4．系统概述我厂的汽轮机保护装置采用的是美国本特利（BENTLY）公司生产的3500保护系统，该系统是计算机化的振动信息系统，可对旋转机械和往复式运动机械的机械状态提供所需要的信息，如不平衡、不对中，轴裂纹和轴承故障等机械问题的早期判定提供可靠依据。

轴振动和轴位移检测仪检查校验规程1 总则1．1主题内容与适用范围1．1．1本规程规定适用于四川石化的机组的轴振动和轴位移检测仪表的维护检修要求1．1．2本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300系列探头直径为5mm、8mm、11mm、14mm非接触趋近电涡流式轴振动和轴位移检测仪表和3500检测系统。

其他系列非接触趋近电涡流式仪表可参照执行。

1．2 编写修订依据美国石油学会API标准670第二版《振动、轴向位置和轴承温度监测系统》本特利公司产品操作手册和维修手册2压缩机探头安装方法2．1前言压缩机探头（电涡流传感器）仪表安装的一直以来是一项繁琐、难度大、需密切配合的工作。

做好这项工作我们应有一丝不苟、不屈不挠、聚思广益的精神。

同时较高的安装质量是机组安全运行的基本保障安装探头时，2.2探头分类和工作原理2.2.1在不同的使用条件下探头的选型不同，探头型号繁多,但总体探头有三种类型的传感器涡,分别是涡流式趋近式传感器,速度计（Velomitor）速度传感器和加速度传感器.2.2.2趋近式传感器工作原理,当探头顶部的线圈加上高频电流并与一导电表面靠近时，由于线圈磁力的作用，使导电物体表面产生涡流，从而使线圈的电感量减小。

线圈特性的这个变化被转换为直流电压信号输出。

2.2.3速度计速度传感器工作原理,VelomitorVelomitor Velomitor®传感器是一种压电式速度传感器，其感应元件是一个压电陶瓷的剪切模式器件和电子元件；当感受到机器振动时，会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的信号。

传感器内部将该信号放大并积分产生一个正比于速度的低噪声输出信号。

2.2.4加速度计速度传感器工作原理,压电式加速度传感器由一个压电陶瓷剪切模态元件和电子器件组4成。

当感受到机器振动时，该质量/弹簧系统会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的电信号；传感器的电子器件把这个电信号转换成电压输送到本特利内华达监测系统。
