西门子变频器故障代码 (3)

西门子变频器常见故障代码报警分析西门子变频器维修常见故障代码报警，一般来说，当西门子变频器发生故障后，上电之前首先要用万用表检查一下整流桥和IGBT，模块有没有烧，线路板，上有没有明显烧损的痕迹。

西门子变频器维修常见故障代码报警：(1) 上电后显示正常，一运行即显示过流[F0001](MM4) [F002](MM3)即使空载也一样，一般这种现象，说明IGBT模块损坏或驱动板有问题，需更换IGBT模块并仔细检查驱动部分后才能再次上电，不然可能因为驱动板的问题造成IGBT 模块再次损坏!这种问题的出现，一般是因为变频器多次过载或电源电压波动较大(特别是偏低)使得变频器脉动电流过大主控板CPU来不及反映并采取保护措施所造成的。

(2) 上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常。

(3) 上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。

常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。

(4) 有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。

也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。

(5) 上电后显示[-----](MM4)，一般是主控板问题。

多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。

但也有个别问题出在电源板上。

(6) 使用的过程中经常“无故”停机。

再次开机可能又是正常的，上电后主接触器吸合不正常-有时会掉电，乱跳。

查故障原因，开关电源出来到接触器线包的一路电源的滤波电容漏电造成电压偏低，这时如果供电电源电压偏高还问题不大，如果供电电压偏低就会致使接触器吸合不正常造成无故停机。

过流♦电动机的功率（P0307）与变频器的功率（P0206）不对应♦电动机电缆太长♦电动机的导线短路♦有接地故障检查以下各项：1. 电动机的功率（P0307）必须与变频器的功率（P0206）相对应。

2. 电缆的长度不得超过允许的最大值。

3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值（P0350）必须正确无误6. 电动机的冷却风道必须通畅，电动机不得过载> 增加斜坡时间> 减少“提升”的数值Off2F0002过电压♦禁止直流回路电压控制器（P1240=0）♦直流回路的电压（r0026）超过了跳闸电平（P2172）♦由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压。

♦斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下。

检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。

2. 直流回路电压控制器必须有效（P1240），而且正确地进行了参数化。

3. 斜坡下降时间（P1121）必须与负载的惯量相匹配。

4. 要求的制动功率必须在规定的限定值以内。

负载的惯量越大需要的斜坡时间越长；外形尺寸FX 和GX 的变频器应接入制动电阻。

Off2F0003欠电压♦供电电源故障。

♦冲击负载超过了规定的限定值。

检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。

2. 检查电源是否短时掉电或有瞬时的电压降低。

3. 使能动态缓冲（P1240=2）Off2F0004变频器过温♦冷却风量不足♦环境温度过高。

检查以下各项：1. 负载的情况必须与工作/停止周期相适应2. 变频器运行时冷却风机必须正常运转3. 调制脉冲的频率必须设定为缺省值4. 环境温度可能高于变频器的允许值Off2F0005变频器I2T 过热保护♦变频器过载。

♦工作/ 间隙周期时间不符合要求。

♦电动机功率（P0307）超过变频器的负载能力（P0206）。

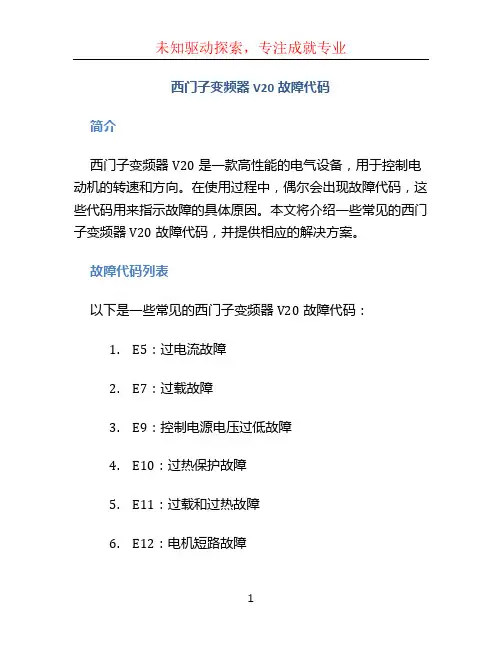

西门子变频器V20故障代码简介西门子变频器V20是一款高性能的电气设备，用于控制电动机的转速和方向。

在使用过程中，偶尔会出现故障代码，这些代码用来指示故障的具体原因。

本文将介绍一些常见的西门子变频器V20故障代码，并提供相应的解决方案。

故障代码列表以下是一些常见的西门子变频器V20故障代码：1.E5：过电流故障2.E7：过载故障3.E9：控制电源电压过低故障4.E10：过热保护故障5.E11：过载和过热故障6.E12：电机短路故障7.E13：输出断路器跳闸故障8.E14：输入电源电压过高故障9.E15：输入电源电压过低故障10.E16：过电流和过热保护故障故障代码解决方案对于每个故障代码，以下是相应的解决方案：E5：过电流故障过电流故障通常是由于电机负载过重引起的。

解决方案如下：1.检查电机负载是否合理，如果负载过重，需要减少负载。

2.检查电机是否正常运转，如果电机有异常，需要进行维修或更换。

E7：过载故障过载故障通常是由于电机运行时的负载超过额定负载引起的。

解决方案如下：1.检查电机负载是否超过额定负载，如果超过需要减少负载。

2.检查电机的风扇是否运转正常，如果风扇有故障，需要进行修复或更换。

E9：控制电源电压过低故障控制电源电压过低故障通常是由于供电不足引起的。

解决方案如下：1.检查电源电压是否稳定，如果不稳定，需要更换稳定的电源。

2.检查变频器的电源连接是否牢固，如果有松动，需要进行调整或修复。

E10：过热保护故障过热保护故障通常是由于变频器内部温度过高引起的。

解决方案如下：1.检查变频器周围的通风情况，如果通风不良，需要增加通风设备。

2.检查变频器内部的散热器是否正常运行，如果散热器有问题，需要修复或更换。

E11：过载和过热故障过载和过热故障通常是由于电机负载过重和变频器内部温度过高引起的。

解决方案如下：1.检查电机负载和变频器内部温度，如果超过额定值，需要减少负载并增加通风设备。

2.检查变频器内部的散热器是否正常运行，如果散热器有问题，需要修复或更换。

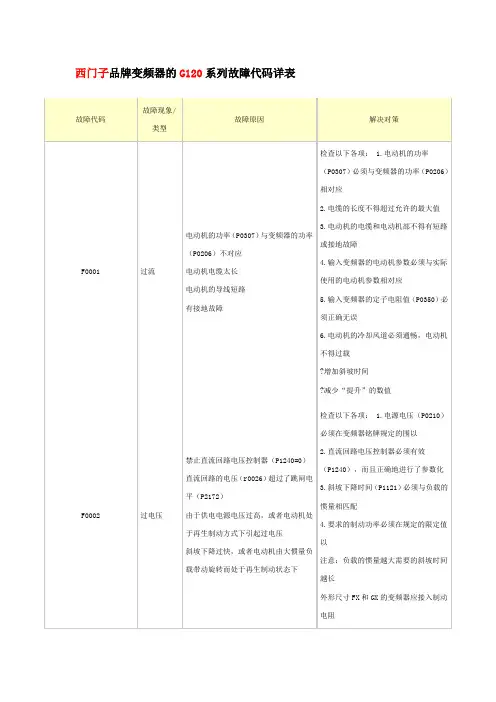

西门子品牌变频器的G120系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数） P2191（回线频率差）和P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和 P2192（与允许偏差相对应的延迟时间）4.必要时加润滑西门子品牌变频器的MM440系列故障代码详表F0030冷却风机故障风机不再工作检查以下各项情况：在装有操作面板选件AOP或BOP时，故障不能被屏蔽需要更换新风机F0035 在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041 电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2:自动检测得出的定子电阻小于0.1（%）或大于100（%）报警值=3:自动检测得出的转子电阻小于0.1（%）或大于100（%）报警值=4:自动检测得出的定子电抗小于50（%）或大于500（%）报警值=5:自动检测得出的电源电抗小于50（%）或大于500（%）报警值=6:自动检测得出的转子时间常数小于10ms或大于5s报警值=7:自动检测得出的总漏抗小于5（%）或大于50（%）报警值=8:自动检测得出的定子漏抗小于25（%）或大于250（%）报警值=9:自动检测得出的转子漏感小于25（%）或大于250（%）报警值=20:自动检测得出的IGBT通态电压小于0.5V或大于10V报警值=30:电流控制器达到了电压限制检查以下各项的情况：0：检查电动机是否与变频器正确连接1-40：检查电动机参数P0304P0311是否正确检查电动机的接线应该是哪种型式(星形，三角形）西门子品牌变频器的MM440系列故障代码详表。

西门子品牌变频器的G120系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载?增加斜坡时间?减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的围以2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表数） P2191（回线频率差）和P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和 P2192（与允许偏差相对应的延迟时间）4.必要时加润滑西门子品牌变频器的MM440系列故障代码详表F0035 在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041 电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2:自动检测得出的定子电阻小于0.1（%）或大于100（%）报警值=3:自动检测得出的转子电阻小于0.1（%）或大于100（%）报警值=4:自动检测得出的定子电抗小于50（%）或大于500（%）报警值=5:自动检测得出的电源电抗小于50（%）或大于500（%）报警值=6:自动检测得出的转子时间常数小于10ms或大于5s报警值=7:自动检测得出的总漏抗小于5（%）或大于50（%）报警值=8:自动检测得出的定子漏抗小于25（%）或大于250（%）报警值=9:自动检测得出的转子漏感小于25（%）或大于250（%）报警值=20:自动检测得出的IGBT通态电压小于0.5V或大于10V报警值=30:电流控制器达到了电压限制值报警值=40:自动检测得出的数据组自相矛盾，至少有一个自动检测得出的数据错误基于阻抗Zb的百分值检查以下各项的情况：0：检查电动机是否与变频器正确连接1-40：检查电动机参数P0304P0311是否正确检查电动机的接线应该是哪种型式(星形，三角形）西门子品牌变频器的MM440系列故障代码详表。

西门子变频器故障代码Last revision on 21 December 2020西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的MM440系列故障代码详表F0024整流器过温通风风量不足冷却风机没有运行运行环境的温度过高检查以下各项情况：变频器运行时冷却风机必须处于运转状态脉冲频率必须设定为缺省值环境温度可能高于变频器运行的允许值F0030冷却风机故障风机不再工作检查以下各项情况：在装有操作面板选件AOP或BOP时，故障不能被屏蔽需要更换新风机F0035在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2:自动检测得出的定子电阻小于（%）或大于100（%）报警值=3:自动检测得出的转子电阻小于（%）或大于100（%）报警值=4:自动检测得出的定子电抗小于50（%）或大于500（%）报警值=5:自动检测得出的电源电抗小于50（%）或大于500（%）报警值=6:自动检测得出的转子时间常数小于10ms或大于5s报警值=7:自动检测得出的总漏抗小于5（%）或大于50（%）报警值=8:自动检测得出的定子漏抗小于25（%）或大于250（%）报警值=9:自动检测得出的转子漏感小于25（%）或大于250（%）报警值=20:自动检测得出的IGBT通态电压小于或大于10V报警值=30:电流控制器达到了电压限制值报警值=40:自动检测得出的数据组自相矛盾，至少有一个自动检测得出的数据错误基于阻抗Zb的百分值检查以下各项的情况：0：检查电动机是否与变频器正确连接1-40：检查电动机参数P0304P0311是否正确检查电动机的接线应该是哪种型式(星形，三角形）西门子品牌变频器的MM440系列故障代码详表。

西门子变频器故障代码简明对照表在工业自动化领域，西门子变频器凭借其出色的性能和稳定性，得到了广泛的应用。

然而，在使用过程中，难免会遇到各种故障。

为了帮助用户能够快速准确地识别和解决问题，下面为大家整理了一份西门子变频器常见故障代码的简明对照表。

一、过电流故障（F0001）过电流故障是西门子变频器中较为常见的一种。

当变频器的输出电流超过了允许的最大值时，就会触发该故障。

可能的原因包括：1、电机短路或接地故障。

2、变频器输出侧短路。

3、加速时间设置过短，导致电机电流瞬间过大。

4、电机负载突变，例如机械卡住。

二、过电压故障（F0002）过电压故障通常发生在电源电压过高或者电机在减速过程中产生的回馈能量无法及时释放的情况下。

具体原因有：1、电源电压超过了变频器的允许范围。

2、减速时间设置过短，导致电机回馈能量无法及时消耗。

3、制动电阻选型不正确或故障。

三、欠电压故障（F0003）欠电压故障可能是由于电源输入电压不足，或者变频器内部的电源电路出现问题。

常见的引发因素包括：1、电源电压过低。

2、电源瞬间停电。

3、变频器内部的整流桥故障。

四、变频器过热故障（F0004）当变频器的温度超过了允许的上限值时，会触发过热故障。

主要原因有：1、变频器散热风扇故障，导致散热不良。

2、环境温度过高。

3、变频器过载运行，产生过多的热量。

五、接地故障（F0021）接地故障表示变频器检测到电机或电缆存在接地问题。

可能是以下原因导致：1、电机接地不良。

2、电机电缆破损导致接地。

六、短路故障（F0022）短路故障一般是由于变频器输出侧发生相间短路或对地短路引起。

可能的原因包括：1、电机相间短路。

2、电机电缆短路。

七、I/O 板故障（F0023）I/O 板故障可能是由于输入输出板的硬件故障，或者是与控制板之间的通信问题。

八、编码器故障（F0090）如果使用了编码器反馈，当编码器出现故障时会触发此代码。

原因可能有：1、编码器损坏。

2、编码器电缆连接不良。
