西门子品牌变频器的MM430系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载?增加斜坡时间?减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数） P2191（回线频率差）和 P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和P2192（与允许偏差相对应的延迟时间）4.必要时加润滑。
西门子变频器故障代码简明对照表在工业自动化领域，西门子变频器凭借其出色的性能和稳定性，得到了广泛的应用。
然而，在使用过程中，难免会遇到各种故障。
为了帮助用户能够快速准确地识别和解决问题，下面为大家整理了一份西门子变频器常见故障代码的简明对照表。
一、过电流故障（F0001）过电流故障是西门子变频器中较为常见的一种。
当变频器的输出电流超过了允许的最大值时，就会触发该故障。
可能的原因包括：1、电机短路或接地故障。
2、变频器输出侧短路。
3、加速时间设置过短，导致电机电流瞬间过大。
4、电机负载突变，例如机械卡住。
二、过电压故障（F0002）过电压故障通常发生在电源电压过高或者电机在减速过程中产生的回馈能量无法及时释放的情况下。
具体原因有：1、电源电压超过了变频器的允许范围。
2、减速时间设置过短，导致电机回馈能量无法及时消耗。
3、制动电阻选型不正确或故障。
三、欠电压故障（F0003）欠电压故障可能是由于电源输入电压不足，或者变频器内部的电源电路出现问题。
常见的引发因素包括：1、电源电压过低。
2、电源瞬间停电。
3、变频器内部的整流桥故障。
四、变频器过热故障（F0004）当变频器的温度超过了允许的上限值时，会触发过热故障。
主要原因有：1、变频器散热风扇故障，导致散热不良。
2、环境温度过高。
3、变频器过载运行，产生过多的热量。
五、接地故障（F0021）接地故障表示变频器检测到电机或电缆存在接地问题。
可能是以下原因导致：1、电机接地不良。
2、电机电缆破损导致接地。
六、短路故障（F0022）短路故障一般是由于变频器输出侧发生相间短路或对地短路引起。
可能的原因包括：1、电机相间短路。
2、电机电缆短路。
七、I/O 板故障（F0023）I/O 板故障可能是由于输入输出板的硬件故障，或者是与控制板之间的通信问题。
八、编码器故障（F0090）如果使用了编码器反馈，当编码器出现故障时会触发此代码。
原因可能有：1、编码器损坏。
2、编码器电缆连接不良。
故障代码故障现象/类型故障原因解决对策F0001过电流电动机功率(P0307)与变频器的功率（r0206）不匹配电动机的导线短路有接地故障检查以下各项情况：电动机功率（P0307）与变频器的功率(r0206）相匹配电缆的长度不得超过允许的最大值电动机的电缆和电动机内部不得有短路或接地故障输入变频器的电动机参数必须与实际使用的电动机参数相符合输入变频器的定子电阻值(P0350)必须正确无误电动机的冷却风道必须通畅，电动机不得过载增加斜坡上升时间（P1120）减少“起动提升"的强度（P1312）F0002过电压直流回路的电压（r0026）超过了跳闸电平（2172）检查以下各项情况：电源电压（P0210)必须在变频器铭牌规定的范围以内直流回路电压控制器必须投入工作（P1240)，而且正确地进行了参数化斜坡下降时间（P1121）必须与负载的转动惯量相匹配实际要求的制动功率必须在规定的限定值以内F0003 欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项：供电电源电压（P0210）必须在变频器铭牌规定的范围以内检查供电电源是否短时掉电，或有短时的电压降低F0004 变频器过温变频器运行时冷却风量不足环境温度太高检查以下各项情况：变频器运行时冷却风机必须正常运转调制脉冲的频率必须设定为缺省值检查环境温度是否太高，超过了变频器的允许值F0005 变频器I2T过温变频器过载变频器负载工作周期时间太长电动机功率（P0307）超过了变频器的功率（r0206）检查以下各项情况：负载的工作周期时间必须在规定的限制值以内电动机功率（P0307)必须与变频器的功率（r0206）相匹配F0011电动机I2T过温电动机过载检查以下各项情况：负载过大或负载的工作周期时间太长标称的电动机温度超限值(P0626-P0628）必须正确电动机I2T过温报警太平(P0604）必须与电动机的实际过温情况相匹配F0012变频器温度信号丢失变频器（散热器）的温度传感器断线F0015电动机温度信号丢失电动机的温度传感器开路或短路，如果检测到温度信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中有一相丢失，便出现故障，但变频器的脉冲仍然允许输出,变频器仍然可以带负载检查输入电源各项的线路F0021 接地故障如果三相电流的总和超过变频器额定电流的5（％)时，便出现这一故障F0022功率组件故障下列情况下将引起硬件故障（r0947=22和r0949=1）:(1)直流回路过流=IGBT短路（2）制动斩波器短路（3)接地故障（4)I/O板插入不正确永久性的F0022故障：检查I/O板必须完全插入插座中如果在变频器的输出侧或IGBT中有接地故障或短路故障时，断开电动机电缆就能确定是哪种故障在所有外部接线都已断开（电源接线除外），而变频器仍然出现永久性故障的情况下，几乎可以断定变频器一定存在缺陷，应该进行检修偶尔发生的F0022故障：突然的负载变化或机械阻滞斜坡时间很短采用无传感器矢量控制功能时参数优化运行的很差安装有制动电阻时,制动电阻的阻值太低F0023 输出故障输出的一相断线F0024 整流器过温通风风量不足冷却风机没有运行运行环境的温度过高检查以下各项情况：变频器运行时冷却风机必须处于运转状态脉冲频率必须设定为缺省值环境温度可能高于变频器运行的允许值F0030冷却风机故障风机不再工作检查以下各项情况：在装有操作面板选件AOP或BOP时，故障不能被屏蔽需要更换新风机F0035在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041电动机参数自动检测故障电动机参数自动检测故障报警值=0:负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2:自动检测得出的定子电阻小于0.1（%）或大于100（%）报警值=3：自动检测得出的转子电阻小于0.1（％）或大于100(％）报警值=4:自动检测得出的定子电抗小于50（％）或大于500（%）报警值=5：自动检测得出的电源电抗小于50(％）或大于500(％）报警值=6：自动检测得出的转子时间常数小于10ms或大于5s报警值=7:自动检测得出的总漏抗小于5（％）或大于50（％)报警值=8:自动检测得出的定子漏抗小于25（％)或大于250（％）报警值=9:自动检测得出的转子漏感小于25(%)或大于250（％）报警值=20:自动检测得出的IGBT通态电压小于0.5V或大于10V报警值=30:电流控制器达到了电压限制值报警值=40：自动检测得出的数据组自相矛盾,至少有一个自动检测得出的数据错误基于阻抗Zb的百分值=Vmot，nom/sqrt（3)/Imot，nom检查以下各项的情况：0:检查电动机是否与变频器正确连接1-40：检查电动机参数P0304P0311是否正确检查电动机的接线应该是哪种型式(星形，三角形）F0042 速度控制优化功能故障电动机数据自动检测故障故障报警值=0：在规定的时间内不能达到稳定速度故障报警值=1:读数不合乎逻辑F0051参数EEPROM故障在访问EEPROM时发生读出或写入故障检查以下各项情况：复位为工厂的缺省设置值，并重新参数化更换变频器F0052功率组件故障读取功率组件的参数时出错，或数据非法更换变频器F0055BOP—EEPROM故障在利用BOP拷贝参数,向BOP的EEPROM存储不挥发的参数时，发生读出或写入故障复位为工厂的缺省设置值，并重新参数化更换BOPF0056 变频器没有安装BOP 在变频器没有安装BOP的情况下试图运行参数的拷贝在变频器上安装BOP并重新进行参数的拷贝F0057 BOP故障使用空白的BOP复制参数使用非法的BOP复制参数向BOP下载参数更换BOPF0058 BOP存储的信息不兼容试图当BOP安装在其他型号的变频器上时进行参数的拷贝从这一型号的变频器上向BOP下载参数F0060 Asic超时内部通讯故障如果故障持续出现，请更换变频器与维修部门联系F0072 USS设定值故障在通讯报文结束时，不能从USS得到设定值检查USS通讯的主站F0085 外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号F0100 监视器（Watchdog)复位软件出错与维修部门联系F0101 功率组件溢出软件出错或变频器的处理器故障运行自测试程序F0450 BIST测试故障故障值r0949=1:有些功率部件的测试有故障故障值r0949=2：有些控制板的测试有故障故障值r0949=4:有些功能测试有故障故障值r0949=8：有些I/O模块的测试有故障(仅指MM420）故障值r0949=16：变频器开机上电检测时内部RAM有故障变频器可以运行，但有的功能不能正常工作更换变频器A0501 电流限幅电动机的功率与变频器的功率不匹配电动机的连接导线太长存在接地故障检查以下各项情况：电动机的功率(P0307）必须与变频器的功率（r0206）相匹配电缆的长度不得超过最大允许值电动机电缆和电动机内部不得有短路或接地故障输入变频器的电动机参数必须与实际使用的电动机一致定子电阻值（P0350）必须正确无误电动机的冷却风道是否堵塞，电动机是否过载增加斜坡上升时间(P1120）减少“起动提升”的数值（P1312）A0502 过压限幅电压达到了过压的限幅值如果Vdc控制器没有激活(P1240=0），这一报警信息可能在斜坡下降期间出现如果这一报警信息一直显示,请检查变频器的输入电源电压A0503 欠电压限幅供电电源故障供电电源电压和直流回路电压(r0026）低于规定的限幅值请检查变频器的输入电源电压A0505 变频器的I2T过温变频器的I2T超过了报警电平，如果进行参数化（P0610=1）,将降低变频器允许的输出电流检查负载状态和“工作—停止”周期时间必须在规定的限制值以内A0511 电动机的I2T过温电动机过载电动机的工作周期时间太长检查以下各项情况：P0611（电动机的I2t时间常数）的数值应设置适当P0614（电动机的I2T过载报警电平)的数值应设置适当A0600 RTOS超出限制范围报警超出内部的时间片限制范围与维修部门联系A0910 Vdc_max控制器未激活如果输入电源电压持续过高如果电动机由负载带动旋转,使电动机处于再生制动方式下运行，就可能出现这一报警信号在斜坡下降时，如果负载的转动惯量特别大，就可能出现这一报警信号检查以下各项情况:输入电源电压必须在允许范围以内负载必须匹配A0911 Vdc_max控制器已激活直流回路最大电压Vdc_max控制器已激活,因此，斜坡下降时间将自动增加,从而自动将直流回路电压(r0026）保持在限定值（P2172）以内检查以下各项情况：电源电压不应超过铭牌上所标示的数值斜坡下降时间(P1121）必须与负载的惯量相匹配A0923 同时要求正向点动和反向点动同时要求正向点动和反向点动，斜坡函数发生器（RFG)的输出频率将停留在其当前值不动不要同时按下正向点动和反向点动按钮。

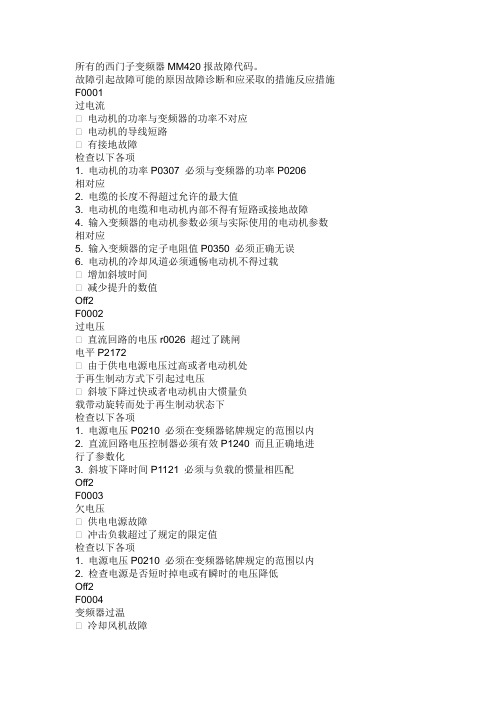

所有的西门子变频器MM420报故障代码。
故障引起故障可能的原因故障诊断和应采取的措施反应措施F0001过电流电动机的功率与变频器的功率不对应电动机的导线短路有接地故障检查以下各项1. 电动机的功率P0307 必须与变频器的功率P0206相对应2. 电缆的长度不得超过允许的最大值3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值P0350 必须正确无误6. 电动机的冷却风道必须通畅电动机不得过载增加斜坡时间减少提升的数值Off2F0002过电压直流回路的电压r0026 超过了跳闸电平P2172由于供电电源电压过高或者电动机处于再生制动方式下引起过电压斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 直流回路电压控制器必须有效P1240 而且正确地进行了参数化3. 斜坡下降时间P1121 必须与负载的惯量相匹配Off2F0003欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 检查电源是否短时掉电或有瞬时的电压降低Off2F0004变频器过温冷却风机故障环境温度过高检查以下各项1. 变频器运行时冷却风机必须正常运转2. 调制脉冲的频率必须设定为缺省值3. 冷却风道的入口和出口不得堵塞环境温度可能高于变频器的允许值Off2F0005变频器I2 t 过温变频器过载工作/停止间隙周期时间不符合要求电动机功率P0307 超过变频器的负载能力P0206检查以下各项1. 负载的工作/停止间隙周期时间不得超过指定的允许值2. 电动机的功率P0307 必须与变频器的功率P0206相匹配Off2故障的排除MICROMASTER 420 使用大全6-4故障引起故障可能的原因故障诊断和应采取的措施反应措施F0011电动机I2 t 过温电动机过载电动机数据错误长期在低速状态下运行检查以下各项1 检查电动机的数据应正确无误2 检查电动机的负载情况3 提升设置值P1310 P1311 P1312 过高4 电动机的热传导时间常数必须正确5 检查电动机的I2 t 过温报警值Off1F0041电动机定子电阻自动检测故障电动机定子电阻自动检测故障1 检查电动机是否与变频器正确连接2 检查输入变频器的电动机数据是否正确Off2F0051参数EEPROM故障存储不挥发的参数时出现读/写错误1 进行工厂复位并重新参数化2 更换变频器Off2F0052功率组件故障读取功率组件的参数时出错或数据非法更换变频器Off2F0060Asic 超时内部通讯故障1 确认存在的故障2 如果故障重复出现请更换变频器Off2F0070CB 设定值故障在通讯报文结束时不能从CB 通讯板接收设定值1 检查CB 板的接线2 检查通讯主站Off2F0071报文结束时USS RS232-链路无数据在通讯报文结束时不能从USS BOP 链路得到响应1 检查通讯板CB 的接线2 检查USS 主站Off2F0072报文结束时USS RS485链路无数据在通讯报文结束时不能从USS COM 链路得到响应1 检查通讯板CB 的接线2 检查USS 主站Off2F0080ADC 输入信号丢失断线信号超出限定值检查模拟输入的接线Off2F0085外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号Off2 F0101功率组件溢出软件出错或处理器故障1. 运行自测试程序2. 更换变频器Off2F0221PID 反馈信号低于最小值PID 反馈信号低于P2268 设置的最小值1. 改变P2268 的设置值2. 调整反馈增益系数Off2F0222PID 反馈信号高于最大值PID 反馈信号超过P2267 设置的最大值1. 改变P2267 的设置值2. 调整反馈增益系数Off2F0450BIST 测试故障故障值1 有些功率部件的测试有故障2 有些控制板的测试有故障4 有些功能测试有故障8 有些I/O 模块的测试有故障仅指MM42016 上电检测时内部RAM 有故障1. 变频器可以运行但有的功能不能正确工作2. 更换变频器Off2。
西门子变频器故障代码简明对照表－互联网类关键信息项：1、故障代码2、故障名称3、故障描述4、可能原因5、解决措施11 故障代码：F0001故障名称：过电流故障描述：变频器的输出电流超过了允许的最大值。
可能原因：111 电机短路或接地故障。
112 变频器输出侧短路。
113 加速时间过短。
114 电机过载。
115 变频器功率过小。
解决措施：116 检查电机和电缆的绝缘情况，排除短路和接地故障。
117 检查变频器输出侧的连接，确保无短路。
118 适当延长加速时间。
119 减轻电机负载。
1110 更换功率更大的变频器。
12 故障代码：F0002故障名称：过电压故障描述：变频器的直流母线电压超过了允许的最大值。
可能原因：121 电源电压过高。
122 减速时间过短。
123 制动电阻选择不当或未连接。
解决措施：124 检查电源电压，确保在正常范围内。
125 适当延长减速时间。
126 选择合适的制动电阻并正确连接。
13 故障代码：F0003故障名称：欠电压故障描述：变频器的直流母线电压低于允许的最小值。
可能原因：131 电源电压过低。
132 瞬间停电。
133 变频器内部故障。
解决措施：134 检查电源电压，排除电压过低的情况。
135 等待电源恢复正常。
136 联系专业人员维修变频器。
14 故障代码：F0004故障名称：变频器过热故障描述：变频器内部温度过高。
可能原因：141 环境温度过高。
142 风扇故障。
143 变频器过载运行。
解决措施：144 改善变频器的运行环境，降低温度。
145 检查并修复风扇故障。
146 减轻变频器的负载。
15 故障代码：F0005故障名称：变频器 IGBT 过热故障描述：变频器中 IGBT 模块温度过高。
可能原因：151 变频器输出过载。
152 散热不良。
解决措施：153 降低变频器输出负载。
154 清理变频器散热器，确保良好的散热。
16 故障代码：F0011故障名称：电机过热故障描述：电机温度超过了允许的最大值。
一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。
具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。
然后，反过来将红表棒接变频器的直流端(+)极，黑表棒分别测量变频器三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。
否则，说明模块损坏。
这时候不能盲目上电，特别是整流桥损坏或线路板上有明显的烧损痕迹的情况下尤其禁止上电，以免造成更大的损失。
如果以上测量结果表明模块基本没问题，可以上电观察。
(1)上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。
常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。
(2)上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常(整流二极管击穿或开路，可以用万用表测量开关电源的几路整流二极管，很容易发现问题。
换一个相应的整流二极管问题就解决了。
这种问题一般是二极管的耐压偏低，电源脉动冲击造成的。
(3)有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。
也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。
(4)上电后显示[-----](MM4)，一般是主控板问题。
多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。
西门子变频器MM420的故障报警代码说明 -变频器_软启动器MM420变频器适合用于各种变速驱动装置，尤其适合用于水泵，风机和传送带系统的驱动装置。
它的特点是设备性能面对用户的需求，并且使用便利。
它的电源电压规格很多，因而可在世界范围内应用。
MM420的主要特征调试简洁模块化的结构，因而组态具有最大的机敏性具有三个完全可编程的隔离的数字输入一个可标定的模拟输入(0V至10V)；它也可以作为第4个数字输入来使用。
一个可编程的模拟输出(0mA至20mA)一个完全可编程的继电器输出(30V，直流/5A，电阻负载或250V，沟通/2A，感性负载)接受较高的开关频率时，电动机运行的噪声很小(在脉冲的开关频率较高的状况下，额定输出电流要降格使用)完善的变频器和电动机爱护功能在使用过程中，由于各种缘由可能导致变频器报错，以下为西门子变频器MM420全部的报错故障代码、引起故障的可能缘由以及故障诊断和应实行的措施反应措施。
F0001：过电流可能缘由：电动机的功率与变频器的功率不对应电动机的导线短路有接地故障检查以下各项：1.电动机的功率P0307必需与变频器的功率P0206相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必需与实际使用的电动机参数相对应5.输入变频器的定子电阻值P0350必需正确无误6.电动机的冷却风道必需通畅，电动机不得过载F0002：过电压可能缘由：1.直流回路的电压r0026超过了跳闸电平P21722.由于供电电源电压过高或者电动机处于再生制动方式下引起过电压3.斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项电源电压P0210必需在变频器铭牌规定的范围以内2.直流回路电压把握器必需有效，P1240而且正确地进行了参数化 3.斜坡下降时间P1121必需与负载的惯量相匹配 F0003：欠电压可能缘由：1.供电电源故障2.冲击负载超过了规定的限定值检查以下各项：电源电压P0210必需在变频器铭牌规定的范围以内2.检查电源是否短时掉电或有瞬时的电压降低 F0004：变频器过温可能缘由：冷却风机故障环境温度过高检查以下各项：1.变频器运行时冷却风机必需正常运转2.调制脉冲的频率必需设定为缺省值3.冷却风道的入口和出口不得堵塞环境温度可能高于变频器的允许值F0005：变频器I2t过温可能缘由：1.变频器过载2.工作/停止间隙周期时间不符合要求3.电动机功率P0307超过变频器的负载力量P0206检查以下各项：负载的工作/停止间隙周期时间不得超过指定的允许值2.电动机的功率P0307必需与变频器的功率P0206相匹配 F0011：电动机I2t过温可能缘由：电动机过载电动机数据错误长期在低速状态下运行检查以下各项：1.检查电动机的数据应正确无误2.检查电动机的负载状况3.提升设置值P1310、P1311、P1312过高4.电动机的热传导时间常数必需正确5.检查电动机的I2t过温报警值F0041:电动机定子电阻自动检测故障可能缘由：电动机定子电阻自动检测故障检查以下各项：检查电动机是否与变频器正确连接检查输入变频器的电动机数据是否正确 F0051：参数EEPROM故障可能缘由：存储不挥发的参数时消灭读/写错误检查以下各项：进行工厂复位并重新参数化更换变频器 F0052：功率组件故障读取功率组件的参数时出错或数据非法F0060：Asic超时F0070：CB设定值故障可能缘由：在通讯报文结束时不能从CB通讯板接收设定值检查以下各项：检查CB板的接线检查通讯主站 F0071：报文结束时USSRS232链路很多据可能缘由：在通讯报文结束时不能从USSBOP链路得到响应检查以下各项：1.检查通讯板CB的接线2.检查USS主站F0072：报文结束时USSRS485链路很多据可能缘由：在通讯报文结束时不能从USSCOM链路得到响应检查以下各项：检查通讯板CB的接线检查USS主站 F0080：ADC输入信号丢失可能缘由：1.断线2.信号超出限定值检查以下各项：模拟输入的接线F0085：外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号 F0101：功率组件溢出可能缘由：软件出错或处理器故障检查以下各项：1.运行自测试程序2.更换变频器F0221：PID反馈信号低于最小值可能缘由：PID反馈信号低于P2268设置的最小值检查以下各项：转变P2268的设置值调整反馈增益系数 F0222：PID反馈信号高于最大值可能缘由：PID反馈信号超过P2267设置的最大值检查以下各项：转变P2267的设置值2.调整反馈增益系数F0450：BIST测试故障可能缘由：功率部件的测试有故障把握板的测试有故障功能测试有故障检查以下各项：1.变频器可以运行但有的功能不能正确工作2.更换变频器。
过流♦电动机的功率（P0307）与变频器的功率（P0206）不对应♦电动机电缆太长♦电动机的导线短路♦有接地故障检查以下各项：1. 电动机的功率（P0307）必须与变频器的功率（P0206）相对应。
2. 电缆的长度不得超过允许的最大值。
3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值（P0350）必须正确无误6. 电动机的冷却风道必须通畅，电动机不得过载> 增加斜坡时间> 减少“提升”的数值Off2F0002过电压♦禁止直流回路电压控制器（P1240=0）♦直流回路的电压（r0026）超过了跳闸电平（P2172）♦由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压。
♦斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下。
检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。
2. 直流回路电压控制器必须有效（P1240），而且正确地进行了参数化。
3. 斜坡下降时间（P1121）必须与负载的惯量相匹配。
4. 要求的制动功率必须在规定的限定值以内。
负载的惯量越大需要的斜坡时间越长；外形尺寸FX 和GX 的变频器应接入制动电阻。
Off2F0003欠电压♦供电电源故障。
♦冲击负载超过了规定的限定值。
检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。
2. 检查电源是否短时掉电或有瞬时的电压降低。
3. 使能动态缓冲（P1240=2）Off2F0004变频器过温♦冷却风量不足♦环境温度过高。
检查以下各项：1. 负载的情况必须与工作/停止周期相适应2. 变频器运行时冷却风机必须正常运转3. 调制脉冲的频率必须设定为缺省值4. 环境温度可能高于变频器的允许值Off2F0005变频器I2T 过热保护♦变频器过载。
♦工作/ 间隙周期时间不符合要求。
♦电动机功率（P0307）超过变频器的负载能力（P0206）。
检查以下各项：1. 负载的工作/间隙周期时间不得超过指定的允许值。
2. 电动机的功率（P0307）必须与变频器的功率（P0206）相匹配Off2故障的排除MICROMASTER 430 使用大全6-5故障引起故障可能的原因故障诊断和应采取的措施反应电动机过温电动机过载检查以下各项：1. 负载的工作/ 间隙周期必须正确2. 标称的电动机温度超限值（P0626－P0628）必须正确3. 电动机温度报警电平（P0604）必须匹配如果P0601=0 或1，请检查以下各项：1. 检查铭牌数据是否正确（如果不进行快速调试）2. 采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据3. 检查电动机的重量（P0344）是否合理，必要时加以修改4. 如果您使用的电动机不是西门子的标准电动机，请通过参数P0626,P0627,P0628 修改过温保护的数据如果P0601=2，请检查以下各项：1. 检查参数r0035 中显示的温度是否合理2. 检查温度传感器是否是KTY84（不支持其他的传感器）Off1F0012变频器温度信号丢失变频器（散热器）的温度传感器断线Off2F0015电动机温度信号丢失电动机的温度传感器开路或短路。
如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型Off2F0020电源断相如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各相的线路Off2F0021接地故障如果相电流的总和超过变频器额定电流的5%时将引起这一故障。
F0022功率组件故障在下列情况将引起硬件故障（P0947= 22 和P0949 = 1）：（1）直流回路过电流=IGBT 短路（2）制动斩波器短路（3）有接地故障（4）I/O 板没有正确地插入外形尺寸A 至C（1），（2），（3），（4）外形尺寸D 至E（1），（2），（4）外形尺寸F（2），（4）由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障。
外形尺寸FX 和GX当r0947 = 22 和故障值r0949=12，或13，或14（根据UCE而定）时，检测UCE 故障。
检查I / O 板。
它必须完全插入Off2F0023输出故障输出的一相断线时出现这一故障Off2F0024整流器过温♦通风风量不足♦冷却风机没有运行♦环境温度过高检查以下各项：1. 变频器运行时冷却风机必须处于运转状态2. 脉冲频率必须设定为缺省值3. 环境温度可能高于变频器允许的运行温度Off2故障的排除6-6 MICROMASTER 430使用大全故障引起故障可能的原因故障诊断和应采取的措施反应F0030冷却风机故障风机不再工作1. 在装有操作面板选件（AOP 或BOP）时，故障不能被屏蔽。
2. 需要安装新风机。
Off2F0035在重试再起动后自动再起动故障试图自动再起动的次数超过P1211 确定的数值Off2F0040自动校准故障仅指MM440 变频器Off2F0041电动机参数自动检测故障电动机参数自动检测故障。
报警值=0：负载消失报警值＝1：进行自动检测时已达到电流限制的电平。
报警值=2：自动检测得出的定子电阻小于0.1% 或大于100%。
报警值=3：自动检测得出的转子电阻小于0.1% 或大于100%。
报警值=4：自动检测得出的定子电抗小于50% 或大于500%。
报警值=5：自动检测得出的电源电抗小于50% 或大于500%。
报警值＝6：自动检测得出的转子时间常数小于10ms 或大于5s。
报警值=7：自动检测得出的总漏抗小于5% 或大于50%。
报警值=8：自动检测得出的定子漏抗小于25% 或大于250%。
报警值=9：自动检测得出的转子漏感小于25% 或大于250%。
报警值＝20：自动检测得出的IGBT 通态电压小于0.5V 或大于10V。
报警值=30：电流控制器达到了电压限制值报警值=40：自动检测得出的数据组自相矛盾，至少有一个自动检测数据错误基于电抗Zb 的百分值= Vmot，nom / sqrt(3）/ Imot，nom0：检查电动机是否与变频器正确连接。
1-40：检查电动机参数P304-311 是否正确。
检查电动机的接线应该是哪种型式（星形，三角形）。
Off2F0042速度控制优化功能故障速度控制优化功能（P1960）故障故障值=0：在规定时间内不能达到稳态速度=1：读数不合乎逻辑Off2F0051参数EEPROM 故障存储不挥发的参数时出现读/ 写错误。
1. 工厂复位并重新参数化2. 与客户支持部门或维修部门联系Off2F0052功率组件故障读取功率组件的参数时出错，或数据非法。
检查硬件，与客户支持部门或维修部门联系Off2 F0053I/O EPROM 故障读I/O EEPROM 信息时出错，或数据非法。
1. 检查数据2. 更换I / O 模块Off2F0054I/O 板错误♦连接的I/O 板不对♦ I/O 板检测不出识别号，检测不到数据1. 检查数据2. 更换I / O 模板Off2F0060Asic 超时内部通讯故障如果存在故障，请更换变频器或与维修部门联系Off2F0070CB 设定值故障在通讯报文结束时，不能从CB（通讯板）接设定值检查CB 板和通讯对象Off2F0071USS(BOP－链接）设定值故障在通讯报文结束时，不能从USS 得到设定值检查USS 主站Off2故障的排除MICROMASTER 430 使用大全6-7故障引起故障可能的原因故障诊断和应采取的措施反应F0072USS(COM 链接）设定值故障在通讯报文结束时，不能从USS 得到设定值检查USS 主站Off2F0080ADC 输入信号丢失♦断线♦信号超出限定值Off2F0085外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号。
Off2 F0090编码器反馈信号丢失从编码器来的信号丢失1. 检查编码器的安装固定情况，设定P0400 = 0 并选择SLVC 控制方式（P1300 = 20 或22）2. 如果装有编码器，请检查编码器的选型是否正确（检查P0400 的编码器的设置值）3. 检查编码器与变频器之间的接线4. 检查编码器应无故障(选择P1300 = 0，在一定的速度下运行，检查r0061 中的编码器反馈信号)5. 增加编码器反馈信号消失的门限值（r0061）Off2F0101功率组件溢出软件出错或处理器故障运行自测试程序Off2F0221PID 反馈信号低于最小值PID 反馈信号低于P2268 设置的最小值。
改变P2268 的设置值。
或调整反馈增益系数。
Off2 F0222PID 反馈信号高于最大值PID 反馈信号超过P2267 设置的最大值。
改变P2267 的设置值。
或调整反馈增益系数。
Off2 F0450BIST 测试故障故障值：1. 有些功率部件的测试有故障2. 有些控制板的测试有故障4. 有些功能测试有故障8. 有些I/O 模块测试有故障(仅指MM 420 变频器）16. 上电检测时内部RAM 有故障1. 变频器可以运行，但有的功能不能正确工作。
2. 检查硬件，与客户支持部门或维修部门联系。
Off2F0452检测出传动皮带有故障电动机的负载状态表明传动皮带故障或传动机构有故障。
检查下列各项：1. 驱动链有无断裂，卡死或堵塞现象。
2. 如果使用了外接速度传感器,检查外接速度传感器是否正确地工作；检查参数P2192（与允许偏差相对应的延迟时间）的数值必须正确无误。
3. 如果采用转矩控制，以下参数的数值必须正确无误：P2182（频率门限值f1），P2183（频率门限值f2），P2184（频率门限值f3），P2185（转矩上限值1），P2186（转矩下限值1），P2187（转矩上限值2），P2188（转矩下限值2），P2189（转矩上限值3），P2190（转矩下限值3），P2192（与允许偏差对应的延迟时间）。
Off2故障的排除6-8 MICROMASTER 430使用大全6.4 报警信息报警信息以报警码序号的形式存放在参数r2110 中（例如，A0503=503）。
相关的报警信息可以在参数r2110 中查到。
故障引起故障可能的原因故障诊断和应采取的措施A0501电流限幅♦电动机的功率与变频器的功率不匹配♦电动机的连接导线太长♦接地故障检查以下各项：1. 电动机的功率（P0307）必须与变频器功率(P0206）相对应。
2. 电缆的长度不得超过最大允许值。
3. 电动机电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机一致5. 定子电阻值（P0350）必须正确无误6. 电动机的冷却风道是否堵塞，电动机是否过载♦增加斜坡上升时间。
