440西门子变频器故障代码

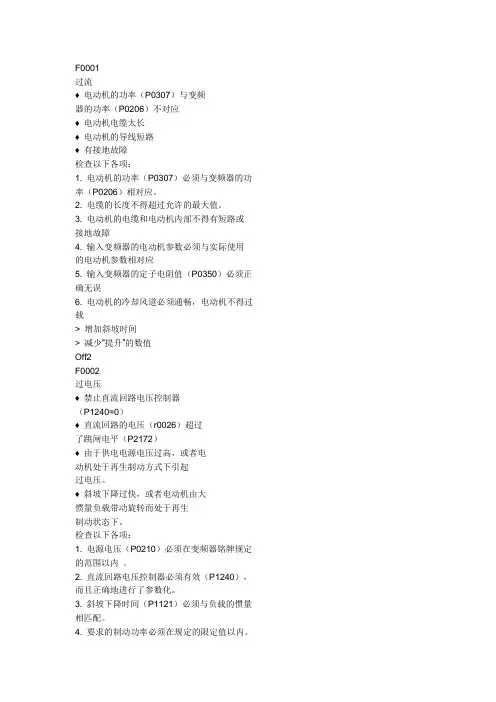

过流♦电动机的功率（P0307）与变频器的功率（P0206）不对应♦电动机电缆太长♦电动机的导线短路♦有接地故障检查以下各项：1. 电动机的功率（P0307）必须与变频器的功率（P0206）相对应。

2. 电缆的长度不得超过允许的最大值。

3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值（P0350）必须正确无误6. 电动机的冷却风道必须通畅，电动机不得过载> 增加斜坡时间> 减少“提升”的数值Off2F0002过电压♦禁止直流回路电压控制器（P1240=0）♦直流回路的电压（r0026）超过了跳闸电平（P2172）♦由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压。

♦斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下。

检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。

2. 直流回路电压控制器必须有效（P1240），而且正确地进行了参数化。

3. 斜坡下降时间（P1121）必须与负载的惯量相匹配。

4. 要求的制动功率必须在规定的限定值以内。

负载的惯量越大需要的斜坡时间越长；外形尺寸FX 和GX 的变频器应接入制动电阻。

Off2F0003欠电压♦供电电源故障。

♦冲击负载超过了规定的限定值。

检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。

2. 检查电源是否短时掉电或有瞬时的电压降低。

3. 使能动态缓冲（P1240=2）Off2F0004变频器过温♦冷却风量不足♦环境温度过高。

检查以下各项：1. 负载的情况必须与工作/停止周期相适应2. 变频器运行时冷却风机必须正常运转3. 调制脉冲的频率必须设定为缺省值4. 环境温度可能高于变频器的允许值Off2F0005变频器I2T 过热保护♦变频器过载。

♦工作/ 间隙周期时间不符合要求。

♦电动机功率（P0307）超过变频器的负载能力（P0206）。

西门子MM440变频器常见故障案例分析及维护摘要：西门子MM440变频器以其稳定的性能，丰富的组合功能，良好的力矩特性，在我司列车自动清洗机、架大修设备、立体仓库等设备中得到了广泛应用。

本文主要针对MM440变频器结构组成、基本工作原理简单介绍，通过故障案例分析及维护方法，为MM440变频器的故障维修及维护提供借鉴。

关键词：变频器；工作原理；案例分析；维护0 引言变频器调速技术是现代电力传动技术重要发展方向，随着电力电子技术，微电子技术和现代控制理论在交流调速系统中的应用。

西门子MM440变频器具有大允许电压波动范围，小的体积，很强的通讯能力并可同直流传动系统100%的兼容，从而越来越广泛的应用于工业生产和日常生活的许多领域，我公司MM440变频器，尽管采用先进工艺和器件制造出来的可行性非常高，但是如果使用不当或偶然事件也会造成变频器的损坏。

要想在生产过程中，使变频器得到最好的利用并熟悉变频器的结构原理，了解其常见故障维修方法及维护对维修人员尤为重要，下面对列车自动清洗机MM440变频器结构原理及常见的故障案例进行分析介绍，为MM440变频器的日常故障维修及维护提供借鉴。

1 西门子MM440变频器的硬件组成及特点1.1 MM440变频器的硬件组成1.1.1 底板（直流中间电路、低压电源电路，各项检测电路、触发板电路等）；1.1.2 cuvc板（显示电路、计算电路、触发电路等）；1.1.3 通讯板等。

1.2 MM440变频器的特点1.2.1 新一代变频器不仅具有西门子工程型变频器MasterDrive的良好架构，还具有较高的性能价格比，虽然价格不高却有着比同类产品更强大的功能。

1.2.2 利用BiCo功能可以为更为复杂的功能进行编程，它可以在输入(数字的，模拟的，串行通讯的等等)和输出(变频器的电流，频率，模拟输出，继电器节点输出等等)之间建立布尔代数式和数学关系式。

1.2.3 给用户提供的是一个完全开放的编程平台，使用户可以根据自己的需要最大限度的合理利用有限的资源实现尽可能复杂的控制特性。

MM440变频器非正常运行时，会发生故障或者报警。

当发生故障时，变频器停止运行，面板显示以F字母开头相应故障代码，故障过电流限幅电机内部有短路 2. 检查电机绝缘接地故障 3. 检查变频器的电机参数，补偿电压，加减速时间电机参数不正确设置是否正确电机堵转补偿电压过高启动时间过短A0502线电压过高或者不稳 1. 测量三相输入电压过电压限幅再生能量回馈 2. 加降速时间P11213. 安装制动电阻。

4. 检查负载是否平衡A0503电网电压低 1. 测量变频器输入电压.欠电压报警输入缺相 2. 如果变频器在轻载时能正常运行，但重载时报欠冲击性负载电压故障，测量三相输入电流。

可能缺相，可能变频器整流桥故障。

3. 检查负载A0504冷却风量不足，机柜通风 1. 检查变频器的冷却风机变频器过温不好， 2. 改善环境温度环境温度过高 3. 适当降低调制脉冲的频率A0505变频器过载可以通过检查变频器实际输出电流r0027是否接线变频器过载工作/停止周期不符合求变频器的最大电流r0209，如果接近，说明变频器电动机功率（P0307）过载，建议减小负载超过变频器的负载能力（P0206）A0511电动机过载 1. 检查负载的工作/停机周期必须正确电动机 I2T负载的“工作 — 停止” 2. 检查电动机的过温参数（P0626-P0628）必须正确过载周期中，工作时间太长 3. 检查电动机的温度报警电平（P0604）必须匹配4.检查所连接传感器是否是KTY 84型A0512至电动机温度传感器的信如果已检查出信号线断线，温度监控开关应切换到电动机温度号线断线。

采用电动机的温度模型进行监控信号丢失A521运行环境温度超出报警值 1. 检查环境温度必须在允许限值以内运行环境 2. 检查变频器运行时，冷却风机必须正常转动过温 3. 检查冷却风机的进风口不允许有任何阻塞A0541已选择电动机数据的自动如果此时P1910＝1，需要马上启动变频器激活自电动机数据检测（P1910）功能，或动检测自动检测检测正在进行检测已激活A0590从编码器来的反馈信号丢失 1. 检查编码器的安装及参数设置编码器反馈 2. 检查变频器与编码器之间的接线信号丢失的 4. 手动运行变频器，检查r0061是否有反馈信号报警 5. 增加编码器信号丢失的门限值（P0492）A0910电源电压一直太高检查电源输入最大电压电机由负载带动旋转，使安装制动单元、制动电阻Vdc-max电动机处于再生制动方式控制器未下运行激活负载的惯量特别大A0911直流母线电压超过P2172所最大电压设定的门限值Vdc-max控制器激活A0922变频器无负载输出没接电机，或者电机功率过小。

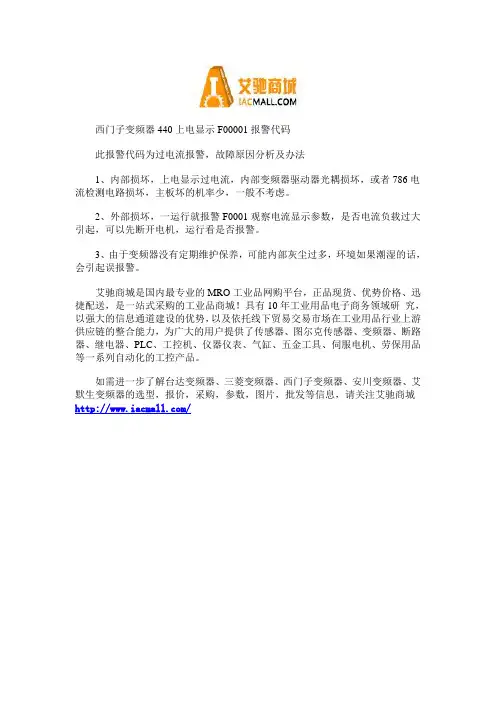

西门子变频器440上电显示F00001报警代码
此报警代码为过电流报警，故障原因分析及办法
1、内部损坏，上电显示过电流，内部变频器驱动器光耦损坏，或者786电流检测电路损坏，主板坏的机率少，一般不考虑。

2、外部损坏，一运行就报警F0001观察电流显示参数，是否电流负载过大引起，可以先断开电机，运行看是否报警。

3、由于变频器没有定期维护保养，可能内部灰尘过多，环境如果潮湿的话，会引起误报警。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

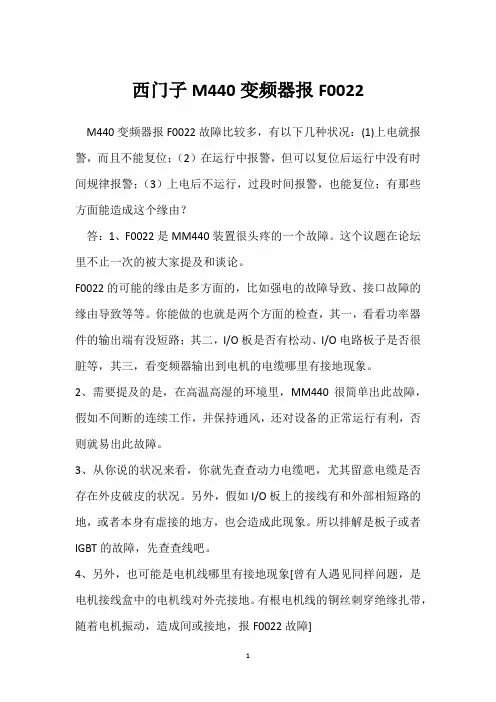

西门子M440变频器报F0022
M440变频器报F0022故障比较多，有以下几种状况：(1)上电就报警，而且不能复位；（2）在运行中报警，但可以复位后运行中没有时间规律报警；（3）上电后不运行，过段时间报警，也能复位；有那些方面能造成这个缘由？
答：1、F0022是MM440装置很头疼的一个故障。

这个议题在论坛里不止一次的被大家提及和谈论。

F0022的可能的缘由是多方面的，比如强电的故障导致、接口故障的缘由导致等等。

你能做的也就是两个方面的检查，其一，看看功率器件的输出端有没短路；其二，I/O板是否有松动、I/O电路板子是否很脏等，其三，看变频器输出到电机的电缆哪里有接地现象。

2、需要提及的是，在高温高湿的环境里，MM440很简单出此故障，假如不间断的连续工作，并保持通风，还对设备的正常运行有利，否则就易出此故障。

3、从你说的状况来看，你就先查查动力电缆吧，尤其留意电缆是否存在外皮破皮的状况。

另外，假如I/O板上的接线有和外部相短路的地，或者本身有虚接的地方，也会造成此现象。

所以排解是板子或者IGBT的故障，先查查线吧。

4、另外，也可能是电机线哪里有接地现象[曾有人遇见同样问题，是电机接线盒中的电机线对外壳接地。

有根电机线的铜丝刺穿绝缘扎带，随着电机振动，造成间或接地，报F0022故障]。

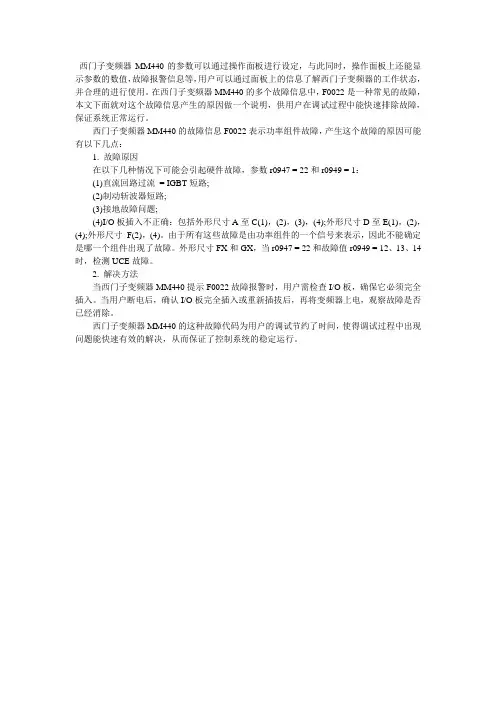

西门子变频器MM440的参数可以通过操作面板进行设定，与此同时，操作面板上还能显示参数的数值，故障报警信息等，用户可以通过面板上的信息了解西门子变频器的工作状态，并合理的进行使用。

在西门子变频器MM440的多个故障信息中，F0022是一种常见的故障，本文下面就对这个故障信息产生的原因做一个说明，供用户在调试过程中能快速排除故障，保证系统正常运行。

西门子变频器MM440的故障信息F0022表示功率组件故障，产生这个故障的原因可能有以下几点：
1. 故障原因
在以下几种情况下可能会引起硬件故障，参数r0947 = 22和r0949 = 1：
(1)直流回路过流= IGBT短路;
(2)制动斩波器短路;
(3)接地故障问题;
(4)I/O板插入不正确：包括外形尺寸A至C(1)，(2)，(3)，(4);外形尺寸D至E(1)，(2)，(4);外形尺寸F(2)，(4)。

由于所有这些故障是由功率组件的一个信号来表示，因此不能确定是哪一个组件出现了故障。

外形尺寸FX和GX，当r0947 = 22和故障值r0949 = 12、13、14时，检测UCE故障。

2. 解决方法
当西门子变频器MM440提示F0022故障报警时，用户需检查I/O板，确保它必须完全插入。

当用户断电后，确认I/O板完全插入或重新插拔后，再将变频器上电，观察故障是否已经消除。

西门子变频器MM440的这种故障代码为用户的调试节约了时间，使得调试过程中出现问题能快速有效的解决，从而保证了控制系统的稳定运行。

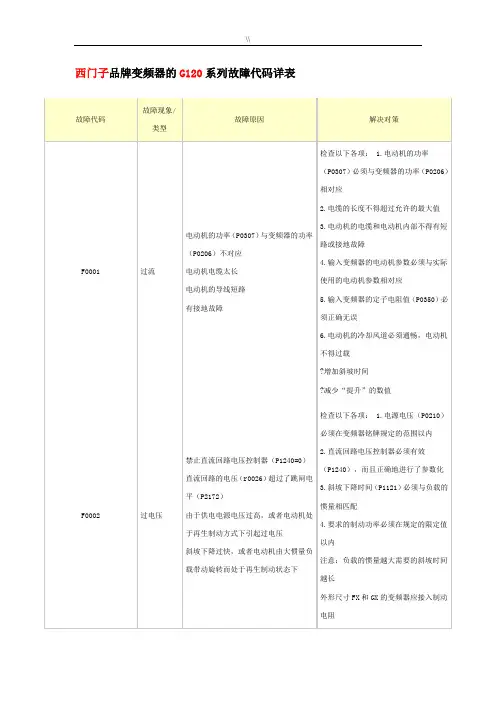

西门子品牌变频器的G120系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表西门子品牌变频器的G120系列故障代码详表2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数） P2191（回线频率差）和P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和 P2192（与允许偏差相对应的延迟时间）4.必要时加润滑西门子品牌变频器的MM440系列故障代码详表F0030冷却风机故障风机不再工作检查以下各项情况：在装有操作面板选件AOP或BOP时，故障不能被屏蔽需要更换新风机F0035 在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041 电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2:自动检测得出的定子电阻小于0.1（%）或大于100（%）报警值=3:自动检测得出的转子电阻小于0.1（%）或大于100（%）报警值=4:自动检测得出的定子电抗小于50（%）或大于500（%）报警值=5:自动检测得出的电源电抗小于50（%）或大于500（%）报警值=6:自动检测得出的转子时间常数小于10ms或大于5s报警值=7:自动检测得出的总漏抗小于5（%）或大于50（%）报警值=8:自动检测得出的定子漏抗小于25（%）或大于250（%）报警值=9:自动检测得出的转子漏感小于25（%）或大于250（%）报警值=20:自动检测得出的IGBT通态电压小于0.5V或大于10V报警值=30:电流控制器达到了电压限制检查以下各项的情况：0：检查电动机是否与变频器正确连接1-40：检查电动机参数P0304P0311是否正确检查电动机的接线应该是哪种型式(星形，三角形）西门子品牌变频器的MM440系列故障代码详表。

故障代码故障现象/类型故障原因解决对策F0001过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻F0003欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.检查电源是否短时掉电或有瞬时的电压降低3.使能动态缓冲（P1240=2）F0004变频器过温冷却风量不足环境温度过高检查以下各项：1.负载的情况必须与工作/停止周期相适应2.变频器运行时冷却风机必须正常运转3.调制脉冲的频率必须设定为缺省值4.环境温度可能高于变频器的允许值F0005变频器I2t过热保护变频器过载工作/停止间隙周期时间不符合要求电动机功率（P0307）超过变频器的负载能力（P0206）检查以下各项： 1.负载的工作/停止间隙周期时间不得超过指定的允许值2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配F0011电动机过温电动机过载检查以下各项： 1.负载的工作/间隙周期必须正确2.标称的电动机温度超限值（P0626－P0628）必须正确3.电动机温度报警电平（P0604）必须匹配如果P0601=0或1，请检查以下各项： 1.检查铭牌数据是否正确（如果不进行快速调试）2.采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据3.检查电动机的重量（P0344）是否合理，必要时加以修改4.如果您使用的电动机不是西门子的标准电动机，请通过参数P0626,P0627,P0628修改过温保护的数据如果P0601=2，请检查以下各项： 1.检查参数r0035中显示的温度是否合理2.检查温度传感器是否是KTY84（不支持其他的传感器）F0012变频器温度信号丢失变频器（散热器）的温度传感器断线F0015电动机温度信号丢失电动机的温度传感器开路或短路如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各相的线路F0021接地故障如果相电流的总和超过变频器额定电流的5（%）时将引起这一故障F0022功率组件故障在下列情况将引起硬件故障（P0947=22和P0949=1）：（1）直流回路过电流=IGBT短路（2）制动斩波器短路（3）有接地故障（4）I/O板没有正确地插入外形尺寸A至C（1），（2），（3），（4）外形尺寸D至E（1），（2），（4）外形尺寸F（2），（4）由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障外形尺寸FX和GX当r0947=22和故障值r0949=12，或13，或14（根据UCE而定）时，检测UCE故障检查I/O板它必须完全插入F0023输出故障输出的一相断线时出现这一故障F0024整流器过温通风风量不足冷却风机没有运行环境温度过高检查以下各项： 1.变频器运行时冷却风机必须处于运转状态2.脉冲频率必须设定为缺省值3.环境温度可能高于变频器允许的运行温度F0030冷却风机故障风机不再工作1.在装有操作面板选件（AOP或BOP）时，故障不能被屏蔽2.需要安装新风机F0035 在重试再起动后自动再起动故障试图自动再起动的次数超过P1211确定的数值F0040自动校准故障仅指MM440变频器F0041电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值＝1：进行自动检测时已达到电流限制的电平报警值=2：自动检测得出的定子电阻小于（%）或大于100（%）报警值=3：自动检测得出的转子电阻小于（%）或大于100（%）报警值=4：自动检测得出的定子电抗小于50（%）或大于500（%）报警值=5：自动检测得出的电源电抗小于50（%）或大于500（%）报警值＝6：自动检测得出的转子时间常数小于10ms或大于5s报警值=7：自动检测得出的总漏抗小于5（%）或大于50（%）报警值=8：自动检测得出的定子漏抗小于25（%）或大于250（%）报警值=9：自动检测得出的转子漏感小于25（%）或大于250（%）报警值＝20：自动检测得出的IGBT通态电压小于或大于10V报警值=30：电流控制器达到了电压限制值报警值=40：自动检测得出的数据组自相矛盾，至少有一个自动检测数据错误基于电抗Zb的百分值=Vmot，nom/sqrt(3）/Imot，nom0：检查电动机是否与变频器正确连接1-40：检查电动机参数P304-311是否正确检查电动机的接线应该是哪种型式（星形，三角形）F0042速度控制优化功能故障速度控制优化功能（P1960）故障故障值=0：在规定时间内不能达到稳态速度=1：读数不合乎逻辑F0051参数EEPROM故障存储不挥发的参数时出现读/写错误1.工厂复位并重新参数化2.与客户支持部门或维修部门联系F0052功率组件故障读取功率组件的参数时出错，或数据非法检查硬件，与客户支持部门或维修部门联系F0053 I/OEPROM故障读I/OEEPROM信息时出错，或数据非法1.检查数据2.更换I/O模块F0054 I/O板错误连接的I/O板不对 I/O板检测不出识别号，检测不到数据1.检查数据2.更换I/O模板F0060 Asic超时内部通讯故障如果存在故障，请更换变频器或与维修部门联系F0070 CB设定值故障在通讯报文结束时，不能从CB（通讯板）接设定值检查CB板和通讯对象F0071 USS(BOP－链接）设定值故障在通讯报文结束时，不能从USS得到设定值检查USS主站F0072 USS(COM链接）设定值故障在通讯报文结束时，不能从USS得到设定值检查USS主站F0080 ADC输入信号丢失断线信号超出限定值F0085外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号F0090编码器反馈信号丢失从编码器来的信号丢失1.检查编码器的安装固定情况，设定P0400=0并选择SLVC控制方式（P1300=20或22）2.如果装有编码器，请检查编码器的选型是否正确（检查P0400的编码器的设置值）3.检查编码器与变频器之间的接线4.检查编码器应无故障(选择P1300=0，在一定的速度下运行，检查r0061中的编码器反馈信号)5.增加编码器反馈信号消失的门限值（r0061）F0101功率组件溢出软件出错或处理器故障运行自测试程序F0221 PID反馈信号低于最小值 PID反馈信号低于P2268设置的最小值改变P2268的设置值或调整反馈增益系数F0222 PID反馈信号高于最大值 PID反馈信号超过P2267设置的最大值改变P2267的设置值或调整反馈增益系数F0450 BIST测试故障故障值： 1.有些功率部件的测试有故障2.有些控制板的测试有故障4.有些功能测试有故障8.有些I/O模块测试有故障(仅指MM420变频器）16.上电检测时内部RAM有故障1.变频器可以运行，但有的功能不能正确工作2.检查硬件，与客户支持部门或维修部门联系F0452检测出传动皮带有故障电动机的负载状态表明传动皮带故障或传动机构有故障检查下列各项： 1.驱动链有无断裂，卡死或堵塞现象2.如果使用了外接速度传感器,检查外接速度传感器是否正确地工作检查参数P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果采用转矩控制，以下参数的数值必须正确无误： P2182（频率门限值f1）P2183（频率门限值f2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）P2192（与允许偏差对应的延迟时间）A0501 电流限幅电动机的功率与变频器的功率不匹配电动机的连接导线太长接地故障检查以下各项： 1.电动机的功率必须与变频器功率相对应2.电缆的长度不得超过最大允许值3.电动机电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机一致5.定子电阻值必须正确无误6.电动机的冷却风道是否堵塞，电动机是否过载增加斜坡上升时间减少“提升”的数值A0502 过压限幅达到了过压限幅值斜坡下降时如果直流回路控制器无效（P1240＝0）就可能出现这一报警信号1.电源电压（P0210）必须在铭牌数据限定的数值以内2.使能直流回路电压控制器（P1240=0），并正确地进行参数化3.斜坡下降时间（P1121）必须与负载的惯性相匹配4.要求的制动功率必须在规定的限度以内A0503 欠压限幅供电电源故障供电电源电压（P0210）和与之相应的直流回路电压（r0026）低于规定的限定值（P2172）1.电源电压（P0210）必须在铭牌数据限定的数值以内2.对于瞬间的掉电或电压下降必须是不敏感的3.使能动态缓冲（P1240=2）A0504 变频器过温变频器散热器的温度（P0614）超过了报警电平，将使调制脉冲的开关频率降低和/或输出频率降低（取决于P0610的参数化）检查以下各项： 1.环境温度必须在规定的范围内2.负载状态和“工作－停止”周期时间必须适当3.变频器运行时冷却风机必须运行4.脉冲频率（P1800）必须设定为缺省值A0505 变频器I2t过温如果进行了参数化（P0290），超过报警电平（P0294）时，输出频率和/或脉冲频率将降低1.检查“工作－停止”周期的工作时间应在规定范围内2.电动机的功率（P0307）必须与变频器的功率相匹配A0506 变频器的“工作－停止”周期散热器温度与IGBT的结温超过了报警的限定值检查“工作－停止”周期和冲击负载应在规定范围内A0511 电动机I2t过温电动机过载负载的“工作－停止”周期中，工作时间太长无论是哪种过温，请检查以下各项： 1.负载的工作/ 停机周期必须正确2.电动机的过温参数（P0626-P0628）必须正确3.电动机的温度报警电平（P0604）必须匹配如果P0601=0或1，请检查以下各项：铭牌数据是否正确（如果不执行快速调试）等效回路的准确数据可以通过电动机参数自动检测（P1910=1）来得到电动机的重量(P0344）是否可靠必要时应进行修改如果使用的电动机不是西门子的标准电机，应通过参数P0626，P0627，P0628改变过温的标准值如果P0601=2，请检查以下各项： r0035显示的温度值是否可靠传感器是否是KTY84（不支持其它的传感器）A0512 电动机温度信号丢失至电动机温度传感器的信号线断线如果已检查出信号线断线，温度监控开关应切换到采用电动机的温度模型进行监控A520 整流器过温整流器的散热器温度超出报警值请检查以下各项： 1.环境温度必须在允许限值以内2.负载状态和“工作－停止”周期时间必须适当3.变频器运行时，冷却风机必须正常转动A521 运行环境过温运行环境温度超出报警值请检查以下各项1.环境温度必须在允许限值以内2.变频器运行时，冷却风机必须正常转动3.冷却风机的进风口不允许有任何阻塞A523 输出故障输出的一相断线可以对报警信号加以屏蔽A0535 制动电阻发热 1.增加工作/停止周期P12372.增加斜坡下降时间P1121A0541 电动机数据自动检测已激活已选择电动机数据的自动检测（P1910）功能，或检测正在进行A0542 激活速度控制的优化功能速度控制优化功能（P1960）已选定或已投入运行A0590 编码器反馈信号丢失的报警从编码器来的反馈信号丢失，变频器切换到无传感器矢量控制方式运行停止变频器，然后， 1.检查编码器的安装情况如果没有安装编码器，应设定0400=0，并选泽SLVC运行方式（P1300=20 或22）2.如果装有编码器，请检查编码器的选型是否正确（检查参数P0400的设定）3.检查变频器与编码器之间的接线4.检查编码器有无故障（选择P1300=0，使变频器在某一固定速度下运行，检查R0061的编码器反馈信号）5.增加编码器信号丢失的门限值（P0492）A0600 RTOS超出正常范围A0700 CB报警1，详情请参看CB手册 CB（通讯板）特有故障参看“CB用户手册”A0701 CB报警2，详情请参看CB手册 CB（通讯板）特有故障参看“CB用户手册”A0702 CB报警3，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0703 CB报警4，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0704 CB报警5，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0705 CB报警6，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0706 CB报警7，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0707 CB报警8，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0708 CB报警9，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0709 CB报警10，详情参看CB手册 CB（通讯板）特有故障参看“CB用户手册”A0710 CB通讯错误变频器与CB（通讯板）通讯中断检查CB硬件A0711 CB组态错误 CB（通讯板）报告有组态错误检查CB的参数A0910 直流回路最大电压Vdc-max 控制器未激活直流回路最大电压Vdcmax控制器未激活，因为控制器不能把直流回路电压（r0026）保持在（P2172）规定的范围内如果电源电压（P0210）一直太高，就可能出现这一报警信号如果电动机由负载带动旋转，使电动机处于再生制动方式下运行，就可能出现这一报警信号在斜坡下降时，如果负载的惯量特别大，就可能出现这一报警信号检查以下各项： 1.输入电源电压（P0210）必须在允许范围内2.负载必须匹配A0911 直流回路最大电压Vdc-max 控制器已激活直流回路最大电压Vdcmax控制器已激活因此，斜坡下降时间将自动增加，从而自动将直流回路电压（r0026）保持在限定值（P2172）以内A0912 直流回路最小电压Vdc-min 控制器已激活如果直流回路电压（r0026）降低到最低允许电压（P2172）以下，直流回路最小电压Vdcmin控制器将被激活电动机的动能受到直流回路电压缓冲作用的吸收，从而使驱动装置减速短时的掉电并不一定会导致欠电压跳闸A0920 ADC参数设定不正确ADC的参数不应设定为相同的值，因为，这样将产生不合乎逻辑的结果故障值=0：参数设定为输出相同故障值=1：参数设定为输入相同故障值=2：参数设定输入不符合ADC的类型A0921 DAC参数设定不正确DAC的参数不应设定为相同的值，因为，这样将产生不合乎逻辑的结果故障值=0：参数设定为输出相同故障值=1：参数设定为输入相同故障值=2：参数设定输出不符合DAC的类型A0922 变频器没有负载变频器没有负载有些功能不能象正常负载情况下那样工作A0923 同时请求正向和反向点动已有向前点动和向后点动（P1055/P1056）的请求信号这将使RFG的输出频率稳定在它的当前值A0952 检测到传动皮带故障电动机的负载状态表明皮带有故障或机械有故障检查以下各项： 1.驱动装置的传动系统有无断裂，卡死或堵塞现象2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数） P2191（回线频率差）和 P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和 P2192（与允许偏差相对应的延迟时间）4.必要时加润滑。

MM440变频器非正常运行时,会发生故障或者报警。

当发生故障时,变频器停止运行,面板显示以F字母开头相应故障代码,故障过电流限幅电机内部有短路 2. 检查电机绝缘接地故障 3. 检查变频器的电机参数,补偿电压,加减速时间电机参数不正确设置是否正确电机堵转补偿电压过高启动时间过短A0502线电压过高或者不稳 1. 测量三相输入电压过电压限幅再生能量回馈 2. 加降速时间P11213. 安装制动电阻。

4. 检查负载是否平衡A0503电网电压低 1. 测量变频器输入电压.欠电压报警输入缺相 2. 如果变频器在轻载时能正常运行,但重载时报欠冲击性负载电压故障,测量三相输入电流。

可能缺相,可能变频器整流桥故障。

3. 检查负载A0504冷却风量不足,机柜通风 1. 检查变频器的冷却风机变频器过温不好, 2. 改善环境温度环境温度过高 3. 适当降低调制脉冲的频率A0505变频器过载可以通过检查变频器实际输出电流r0027是否接线变频器过载工作/停止周期不符合求变频器的最大电流r0209,如果接近,说明变频器电动机功率(P0307过载,建议减小负载超过变频器的负载能力(P0206A0511电动机过载 1. 检查负载的工作/停机周期必须正确电动机 I2T负载的“工作—停止” 2. 检查电动机的过温参数(P0626-P0628必须正确过载周期中,工作时间太长 3. 检查电动机的温度报警电平(P0604必须匹配4.检查所连接传感器是否是KTY 84型A0512至电动机温度传感器的信如果已检查出信号线断线,温度监控开关应切换到电动机温度号线断线。

采用电动机的温度模型进行监控信号丢失A521运行环境温度超出报警值 1. 检查环境温度必须在允许限值以内运行环境 2. 检查变频器运行时,冷却风机必须正常转动过温 3. 检查冷却风机的进风口不允许有任何阻塞A0541已选择电动机数据的自动如果此时P1910=1,需要马上启动变频器激活自电动机数据检测(P1910功能,或动检测自动检测检测正在进行检测已激活A0590从编码器来的反馈信号丢失 1. 检查编码器的安装及参数设置编码器反馈 2. 检查变频器与编码器之间的接线信号丢失的 4. 手动运行变频器,检查r0061是否有反馈信号报警 5. 增加编码器信号丢失的门限值(P0492A0910电源电压一直太高检查电源输入最大电压电机由负载带动旋转,使安装制动单元、制动电阻Vdc-max电动机处于再生制动方式控制器未下运行激活负载的惯量特别大A0911直流母线电压超过P2172所最大电压设定的门限值Vdc-max控制器激活A0922变频器无负载输出没接电机,或者电机功率过小。

故障代码故障现象/类型故障原因解决对策（一）F0001过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻F0003欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.检查电源是否短时掉电或有瞬时的电压降低3.使能动态缓冲（P1240=2）F0004变频器过温冷却风量不足环境温度过高检查以下各项：1.负载的情况必须与工作/停止周期相适应2.变频器运行时冷却风机必须正常运转3.调制脉冲的频率必须设定为缺省值4.环境温度可能高于变频器的允许值F0005变频器I2t过热保护变频器过载工作/停止间隙周期时间不符合要求电动机功率（P0307）超过变频器的负载能力（P0206）检查以下各项： 1.负载的工作/停止间隙周期时间不得超过指定的允许值2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配F0011电动机过温电动机过载检查以下各项： 1.负载的工作/间隙周期必须正确2.标称的电动机温度超限值（P0626－P0628）必须正确3.电动机温度电平（P0604）必须匹配如果P0601=0或1，请检查以下各项： 1.检查铭牌数据是否正确（如果不进行快速调试）2.采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据3.检查电动机的重量（P0344）是否合理，必要时加以修改4.如果您使用的电动机不是西门子的电动机，请通过参数P0626,P0627,P0628修改过温保护的数据如果P0601=2，请检查以下各项： 1.检查参数r0035中显示的温度是否合理2.检查温度传感器是否是KTY84（不支持其他的传感器）F0012变频器温度信号丢失变频器（散热器）的温度传感器断线F0015电动机温度信号丢失电动机的温度传感器开路或短路如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各相的线路F0021接地故障如果相电流的总和超过变频器额定电流的5（%）时将引起这一故障F0022功率组件故障在下列情况将引起硬件故障（P0947=22和P0949=1）：（1）直流回路过电流=IGBT短路（2）制动斩波器短路（3）有接地故障（4）I/O板没有正确地插入外形尺寸A至C（1），（2），（3），（4）外形尺寸D至E（1），（2），（4）外形尺寸F（2），（4）由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障外形尺寸FX和GX当r0947=22和故障值r0949=12，或13，或14（根据UCE而定）时，检测UCE故障检查I/O板它必须完全插入F0023输出故障输出的一相断线时出现这一故障F0024整流器过温通风风量不足冷却风机没有运行环境温度过高检查以下各项： 1.变频器运行时冷却风机必须处于运转状态2.脉冲频率必须设定为缺省值3.环境温度可能高于变频器允许的运行温度F0030冷却风机故障风机不再工作1.在装有操作面板选件（AOP或BOP）时，故障不能被屏蔽2.需要安装新风机F0035 在重试再起动后自动再起动故障试图自动再起动的次数超过P1211确定的数值F0040自动校准故障仅指MM440变频器F0041电动机参数自动检测故障电动机参数自动检测故障值=0：负载消失值＝1：进行自动检测时已达到电流限制的电平值=2：自动检测得出的定子电阻小于0.1（%）或大于100（%）值=3：自动检测得出的转子电阻小于0.1（%）或大于100（%）值=4：自动检测得出的定子电抗小于50（%）或大于500（%）值=5：自动检测得出的电源电抗小于50（%）或大于500（%）值＝6：自动检测得出的转子时间常数小于10ms或大于5s值=7：自动检测得出的总漏抗小于5（%）或大于50（%）值=8：自动检测得出的定子漏抗小于25（%）或大于250（%）值=9：自动检测得出的转子漏感小于25（%）或大于250（%）值＝20：自动检测得出的IGBT通态电压小于0.5V或大于10V值=30：电流控制器达到了电压限制值值=40：自动检测得出的数据组自相矛盾，至少有一个自动检测数据错误基于电抗Zb的百分值=Vmot，nom/sqrt(3）/Imot，nom0：检查电动机是否与变频器正确连接1-40：检查电动机参数P304-311是否正确检查电动机的接线应该是哪种型式（星形，三角形）F0042速度控制优化功能故障速度控制优化功能（P1960）故障故障值=0：在规定时间内不能达到稳态速度=1：读数不合乎逻辑F0051参数EEPROM故障存储不挥发的参数时出现读/写错误1.工厂复位并重新参数化2.与客户支持部门或维修部门联系F0052功率组件故障读取功率组件的参数时出错，或数据非法检查硬件，与客户支持部门或维修部门联系F0053I/OEPROM故障读I/OEEPROM信息时出错，或数据非法1.检查数据2.更换I/O模块F0054 I/O板错误连接的I/O板不对 I/O板检测不出识别号，检测不到数据1.检查数据2.更换I/O模板F0060 Asic超时内部通讯故障如果存在故障，请更换变频器或与维修部门联系F0070 CB设定值故障在通讯报文结束时，不能从CB（通讯板）接设定值检查CB板和通讯对象F0071 USS(BOP－链接）设定值故障在通讯报文结束时，不能从USS得到设定值检查USS主站F0072 USS(COM链接）设定值故障在通讯报文结束时，不能从USS得到设定值检查USS主站F0080 ADC输入信号丢失断线信号超出限定值F0085外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号F0090编码器反馈信号丢失从编码器来的信号丢失1.检查编码器的安装固定情况，设定P0400=0并选择SLVC控制方式（P1300=20或22）2.如果装有编码器，请检查编码器的选型是否正确（检查P0400的编码器的设置值）3.检查编码器与变频器之间的接线4.检查编码器应无故障(选择P1300=0，在一定的速度下运行，检查r0061中的编码器反馈信号)5.增加编码器反馈信号消失的门限值（r0061）F0101功率组件溢出软件出错或处理器故障运行自测试程序F0221 PID反馈信号低于最小值 PID反馈信号低于P2268设置的最小值改变P2268的设置值或调整反馈增益系数F0222 PID反馈信号高于最大值 PID反馈信号超过P2267设置的最大值改变P2267的设置值或调整反馈增益系数F0450 BIST测试故障故障值： 1.有些功率部件的测试有故障2.有些控制板的测试有故障4.有些功能测试有故障8.有些I/O模块测试有故障(仅指MM420变频器）16.上电检测时内部RAM有故障1.变频器可以运行，但有的功能不能正确工作2.检查硬件，与客户支持部门或维修部门联系F0452检测出传动皮带有故障电动机的负载状态表明传动皮带故障或传动机构有故障检查下列各项： 1.驱动链有无断裂，卡死或堵塞现象2.如果使用了外接速度传感器,检查外接速度传感器是否正确地工作检查参数P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果采用转矩控制，以下参数的数值必须正确无误： P2182（频率门限值f1）P2183（频率门限值f2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）P2192（与允许偏差对应的延迟时间）A0501 电流限幅电动机的功率与变频器的功率不匹配电动机的连接导线太长接地故障检查以下各项： 1.电动机的功率必须与变频器功率相对应2.电缆的长度不得超过最大允许值3.电动机电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机一致5.定子电阻值必须正确无误6.电动机的冷却风道是否堵塞，电动机是否过载增加斜坡上升时间减少“提升”的数值A0502 过压限幅达到了过压限幅值斜坡下降时如果直流回路控制器无效（P1240＝0）就可能出现这一信号1.电源电压（P0210）必须在铭牌数据限定的数值以内2.使能直流回路电压控制器（P1240=0），并正确地进行参数化3.斜坡下降时间（P1121）必须与负载的惯性相匹配4.要求的制动功率必须在规定的限度以内A0503 欠压限幅供电电源故障供电电源电压（P0210）和与之相应的直流回路电压（r0026）低于规定的限定值（P2172）1.电源电压（P0210）必须在铭牌数据限定的数值以内2.对于瞬间的掉电或电压下降必须是不敏感的3.使能动态缓冲（P1240=2）A0504 变频器过温变频器散热器的温度（P0614）超过了电平，将使调制脉冲的开关频率降低和/或输出频率降低（取决于P0610的参数化）检查以下各项： 1.环境温度必须在规定的范围内2.负载状态和“工作－停止”周期时间必须适当3.变频器运行时冷却风机必须运行4.脉冲频率（P1800）必须设定为缺省值A0505 变频器I2t过温如果进行了参数化（P0290），超过电平（P0294）时，输出频率和/或脉冲频率将降低1.检查“工作－停止”周期的工作时间应在规定范围内2.电动机的功率（P0307）必须与变频器的功率相匹配A0506 变频器的“工作－停止”周期散热器温度与IGBT的结温超过了的限定值检查“工作－停止”周期和冲击负载应在规定范围内A0511 电动机I2t过温电动机过载负载的“工作－停止”周期中，工作时间太长无论是哪种过温，请检查以下各项： 1.负载的工作/ 停机周期必须正确2.电动机的过温参数（P0626-P0628）必须正确3.电动机的温度电平（P0604）必须匹配如果P0601=0或1，请检查以下各项：铭牌数据是否正确（如果不执行快速调试）等效回路的准确数据可以通过电动机参数自动检测（P1910=1）来得到电动机的重量(P0344）是否可靠必要时应进行修改如果使用的电动机不是西门子的电机，应通过参数P0626，P0627，P0628改变过温的值如果P0601=2，请检查以下各项：r0035显示的温度值是否可靠传感器是否是KTY84（不支持其它的传感器）A0512 电动机温度信号丢失至电动机温度传感器的信号线断线如果已检查出信号线断线，温度监控开关应切换到采用电动机的温度模型进行监控A520 整流器过温整流器的散热器温度超出值请检查以下各项：1.环境温度必须在允许限值以内2.负载状态和“工作－停止”周期时间必须适当3.变频器运行时，冷却风机必须正常转动A521 运行环境过温运行环境温度超出值请检查以下各项1.环境温度必须在允许限值以内2.变频器运行时，冷却风机必须正常转动3.冷却风机的进风口不允许有任何阻塞A523 输出故障输出的一相断线可以对信号加以屏蔽A0535 制动电阻发热 1.增加工作/停止周期P12372.增加斜坡下降时间P1121A0541 电动机数据自动检测已激活已选择电动机数据的自动检测（P1910）功能，或检测正在进行A0542 激活速度控制的优化功能速度控制优化功能（P1960）已选定或已投入运行A0590 编码器反馈信号丢失的从编码器来的反馈信号丢失，变频器切换到无传感器矢量控制方式运行停止变频器，然后， 1.检查编码器的安装情况如果没有安装编码器，应设定0400=0，并选泽SLVC运行方式（P1300=20 或22）2.如果装有编码器，请检查编码器的选型是否正确（检查参数P0400的设定）3.检查变频器与编码器之间的接线4.检查编码器有无故障（选择P1300=0，使变频器在某一固定速度下运行，检查R0061的编码器反馈信号）5.增加编码器信号丢失的门限值（P0492）A0600 RTOS超出正常范围A0700 CB1，详情请参看CB手册 CB（通讯板）特有故障参看“CB用户手册”A0701 CB2，详情请参看CB手册 CB（通讯板）特有故障参看“CB用户手册”A0702 CB3，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0703 CB4，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0704 CB5，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0705 CB6，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0706 CB7，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0707 CB8，详情请参看CB 手册 CB（通讯板）特有故障参看“CB用户手册”A0708 CB9，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0709 CB10，详情参看CB手册 CB（通讯板）特有故障参看“CB用户手册”A0710 CB通讯错误变频器与CB（通讯板）通讯中断检查CB硬件A0711 CB组态错误 CB（通讯板）报告有组态错误检查CB的参数A0910 直流回路最大电压Vdc-max 控制器未激活直流回路最大电压Vdcmax控制器未激活，因为控制器不能把直流回路电压（r0026）保持在（P2172）规定的范围内如果电源电压（P0210）一直太高，就可能出现这一信号如果电动机由负载带动旋转，使电动机处于再生制动方式下运行，就可能出现这一信号在斜坡下降时，如果负载的惯量特别大，就可能出现这一信号检查以下各项： 1.输入电源电压（P0210）必须在允许范围内2.负载必须匹配A0911 直流回路最大电压Vdc-max 控制器已激活直流回路最大电压Vdcmax控制器已激活因此，斜坡下降时间将自动增加，从而自动将直流回路电压（r0026）保持在限定值（P217 2）以内A0912 直流回路最小电压Vdc-min 控制器已激活如果直流回路电压（r0026）降低到最低允许电压（P2172）以下，直流回路最小电压Vdcm in控制器将被激活电动机的动能受到直流回路电压缓冲作用的吸收，从而使驱动装置减速短时的掉电并不一定会导致欠电压跳闸A0920 ADC参数设定不正确ADC的参数不应设定为相同的值，因为，这样将产生不合乎逻辑的结果故障值=0：参数设定为输出相同故障值=1：参数设定为输入相同故障值=2：参数设定输入不符合ADC的类型A0921 DAC参数设定不正确DAC的参数不应设定为相同的值，因为，这样将产生不合乎逻辑的结果故障值=0：参数设定为输出相同故障值=1：参数设定为输入相同故障值=2：参数设定输出不符合DAC的类型A0922 变频器没有负载变频器没有负载有些功能不能象正常负载情况下那样工作A0923 同时请求正向和反向点动已有向前点动和向后点动（P1055/P1056）的请求信号这将使RFG的输出频率稳定在它的当前值A0952 检测到传动皮带故障电动机的负载状态表明皮带有故障或机械有故障检查以下各项： 1.驱动装置的传动系统有无断裂，卡死或堵塞现象2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数）P2191（回线频率差）和P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误：P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和 P2192（与允许偏差相对应的延迟时间）4.必要时加润滑。

西门子变频器MM440故障报警A0590简介
西门子变频器MM440的参数可以通过操作面板进行设定，与此同时，操作面板上还能显示参数的数值，故障报警信息等，用户可以通过面板上的信息了解西门子变频器的工作状态，并合理的进行使用。

在西门子变频器MM440的多个报警信息中，A0590是常见的报警，本文下面就对这个报警信息做一个说明，供用户在调试过程中进行参考。

西门子变频器MM440的报警信息A0590是编码器反馈信号丢失的报警，引起这个报警的原因和解决方法如下：
1. 报警原因
造成西门子变频器MM440提示A0590报警的原因可能有：
(1)从编码器来的反馈信号丢失;
(2)西门子变频器MM440已经切换到无传感器矢量控制方式运行;
2. 解决方法
当西门子变频器MM440提示A0590报警时，用户首先停止变频器，然后可以按照下列步骤进行排查：
(1)检查编码器的安装情况，如果没有安装编码器，应设定P0400 = 0，并选择SLVC运行方式，即P1300 = 20或22;
(2)如果装有编码器，请检查编码器的选型是否正确，即检查参数P0400的编码器设定;
(3)检查变频器与编码器之间的接线;
(4)检查编码器有无故障，即选择P1300 = 0，使变频器在某一个
固定速度下运行，检查r0061的编码器反馈信号;
(5)增加编码器信号丢失的门限值，即调整参数P0492。

当西门子变频器MM440在运行过程中出现A0590的报警信息，用户可以参照本文提供的方法进行排查并解决故障。

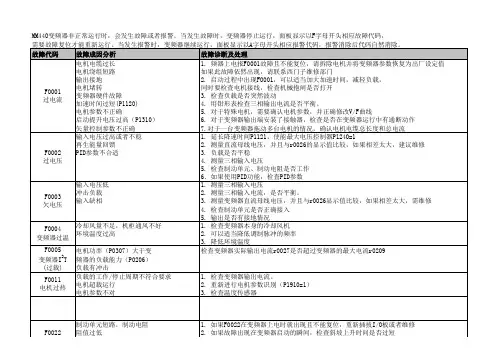

MM440变频器发生非正常运行时，会发出故障和报警，当发生故障时，变频器停止运行，且面板显示以F字母开头的相应故障代码，需要故障复位才能重新运行。

发生报警时，变频器继续运行，面板显示以A字母开头的相应报警代码，报警消除后代码自然消除。

故障代码故障原因分析故障诊断及处理一、F0001过电流1、电机电缆过长2、电机绕组短路3、输出接地4、电机堵转5变频器硬件故障6加速时间过短P11207电机参数不正确8启动提升电压过高P13109矢量控制参数不正确1、变频器上报F0001故障且不能复位，请拆除电机并将变频器参数恢复为出厂设定值，如果此故障依然出现，请联系西门子维修部门；2、启动过程中出现F0001故障，可以适当加大加速时间，减轻负载，同时要检查电机接线，检查机械抱闸是否打开；3、检查负载是否突然波动；4、用钳形电流表检查变频器的三相输出电流是否平衡；5、对于变频器输出端安装了接触器的，检查是否在变频器运行中有通断动作；6、对于一台变频器带动多台电机的情况，确认电机电缆总长度和总电流。

7、对于特殊电机，需要确认电机参数，并正确修改V/F曲线二、F0002过电压1、输入电压过高或者不稳2、再生能量回馈3、PID参数不合适。

1延长降速时间P1121，快能最大电压控制器P1240=12测量直流母线电压，并且与r0026显示值比较，如果相差太大，建议维修；3负载量是否平稳；4测量三相输入电流5检查制动单元，制动电阻是否工作6如果使用PID功能，检查PID参数。

三、F0003欠电压1、输入电压低2、冲击负载3、输入缺相1、测量三相输入电压2、测量三相输入电流，是否平衡3测量变频器直流母线电压，并且与r0026显示值比较，如果相差太大，建议维修；4检查制动单元是否正确投入5输出是否有接地情况四、F0004变频器过温1、冷却风量不足，机柜通风不好2环境温度过高1、检查变频器自身的冷却风机2、可以适当降低调制脉冲的频率3、降低环境温度五、F0005变频器过载1、电机功率P0307大于变频器的负载能力P0206；2、负载有冲击1、检查变频器的实际输出电流r0027是否超过变频器的最大电流r0209六、F0011电机过热1、负载的工作/停止周期不符合要求2、电机超载运行3、电机参数不对；1、检查变频器输出电流2、重新进行电机参数识别P1910-13、检查温度传感器七、P0022功率组件故障1、制度单元短路，制动电阻阻值过低2、电机接地3、IGRT短路4、组件接触不良1、如果P0022在变频器上电时就出现并且不能复位，重新插拔I/O板或者维修2、如果故障出现在变频器启动的瞬间，检查斜坡上升时间是否过短；3检查制动单元和制动电阻；4、检查电机或电缆是否接地八、F0041电机参数检测失败1、电动机参数自动检测故障1、检查电机类型，接线，内部是否有短路2、手动检测电机阻抗写入数P0350九、F0042速度控制优化失败1、电动机动态优化故障1、检查机械负载是否脱开，重新优化。

表说明状态显示屏（ÍÜÐ）上ÔÛÜ各种状态的含义。

表êóïÍÜÐ上ÔÛÜ指示的变频器状态电源未接通故障ó变频器过温运行准备就绪电流极限报警ó两个ÔÛÜ同时闪光变频器故障ó以下故障除外其它报警ó两个ÔÛÜ交替闪光变频器正在运行欠电压跳闸ñ欠电压报警故障ó过电流变频器不在准备状态故障ó过电压ÎÑÓ故障ó两个ÔÛÜ同时闪光故障ó电动机过温ÎßÓ故障ó两个ÔÛÜ交替闪光指示故障引起故障可能的原因故障诊断和应采取的措施ßðçëî检测到传动皮带故障电动机的负载状态表明皮带有故障或机械有故障。

检查以下各项：ïò驱动装置的传动系统有无断裂，卡死或堵塞现象。

îò外接的速度传感器（如果采用速度反馈的话）工作应正常。

Ððìðç（额定速度下每分钟脉冲数），Ðîïçï（回线频率差）和Ðîïçî（与允许偏差相对应的延迟时间）的数值必须正确无误。

í．如果使用转矩控制功能，请检查以下参数的数值必须正确无误：Ðîïèî（频率门限值Úï），Ðîïèí（频率门限值ºî），Ðîïèì（频率门限值ºí），Ðîïèë（转矩上限值ï），Ðîïèê（转矩下限值ï），Ðîïèé（转矩上限值î），Ðîïèè（转矩下限值î），Ðîïèç（转矩上限值í），Ðîïçð（转矩下限值í）和Ðîïçî（与允许偏差相对应的延迟时间）。
