西门子高压变频器常见故障处理

高压变频器的操作维护及常见故障处理1 引言高压变频器调速范围宽、调速精度高，起、制动平稳、可实现无级调速的优点，广泛应用于工业生产中。

高压交流变频调速技术是90 年代迅速发展起来的一种新型电力传动调速技术，主要用于交流电动机的变频调速，其技术和性能胜过其它任何一种调速方式，是工业上常用的、重要的交流传动调速设备。

为保证高压变频器稳定、可靠地工作，合理的使用，日常维护保养尤其重要。

发生故障后，根据故障现象，进行故障处理，及时消除故障；定期对高压变频器进行维护、检查。

结合高压变频器在我企业使用过程中也碰到了一些问题，下面主要介绍西门子高压变频器的操作维护保养及使用中发生的常见故障现象、原因分析及处理方法.2 高压变频器的日常巡视及维护高压变频器一般的安装环境要求：最低环境温度-5℃，最高环境温度40℃。

大量研究表明，高压变频器的故障率随温度升高而成指数的上升，使用寿命随温度升高而成指数的下降，环境温度升高10℃，高压变频器使用寿命将减半。

此外，高压变频器运行情况是否良好，与环境清洁程度也有很大关系。

夏季是高压变频器故障的多发期，只有通过良好的维护保养工作，才能够减少设备故障的产生。

2.1 日常巡视（1）经常检查室内温度，通风情况，注意室内温度应高于0℃，不要超过40℃，尽量控制在25℃左右；（2）室内保持清洁干燥；（3）经常检查变频器是否有异常声响，异味，柜体是否发热。

排风口是否有异味；（4）经常用一张A4 纸检查变压器柜、功率柜进风口风量（A4 纸应能被过滤网牢牢吸住)，如有问题及时排除（更换或清洗过滤网或检查风扇是否有问题）；（5）建议变频器投入运行头一个月内，检查所有进出线电缆及功率单元之间连接电缆，若有松动现象，应将其紧固，以后每6 个月定期检查紧固一遍（包括控制线）。

并用吸尘器将柜内灰尘清除干净（注意不能碰到内部的光纤）；（6）经常记录变频器运行情况（运行模式、电压、电流、速度、功率等），发生跳闸时，要记录下故障情况，查明原因后方可再次送电，灯都熄灭后才能开始工作，否则有触电危险；（8）建议两次合分高压的时间间隔在30 分钟以上，以减少对变压器的冲击。

高压变频器27个常见故障及处理方法汇总
一、运行异常：
1.断路重合不均：
原因：调零不当、滤波电容损坏、绝缘电阻损坏、变频器损坏、屏蔽线长度等。

处理方法：（1）检查屏蔽线长度是否正确，如果不正确，请调整屏蔽线的长度；（2）检查变频器的接线是否正确；（3）检查滤波电容是否有短路；（4）检查电源线绝缘电阻是否损坏。

2.变频器故障系统：
原因：变频器损坏、过载、控制电路不良等。

处理方法：（1）检查变频器的故障代码，清除故障；（2）检查变频器是否过载；（3）检查变频器控制电路，如果存在问题，请及时维修；（4）检查电源的电压谐波，如果有异常，可以采取措施进行处理。

3.缺相/相位移：
原因：绝缘电阻损坏、电源电压不稳定、变频器损坏等。

处理方法：（1）检查绝缘电阻是否损坏；（2）检查电源电压是否稳定；（3）检查变频器是否正常；（4）检查电源线的屏蔽线是否有夹紧；（5）检查变频器是否损坏，如果是，请及时维修。

4.电力谐波异常：
原因：谐波滤波器损坏、电源电压电流谐波大、励磁不良等。

高压变频器32个常见故障及处理1、如何区分重故障和轻故障？轻故障时，系统发出报警信号，故障指示灯闪烁。

重故障发生时，系统发出故障指示，故障指示灯常亮。

同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。

重故障状态不消除，故障指示、高压分断指令依然有效。

2、轻故障都有哪些？轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。

变频器运行中出现轻故障报警，系统不会停机。

停机时出现轻故障报警，变频器可以继续启动运行。

3、重故障具体都有哪些？系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。

单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。

外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。

单元故障发生后，只有再次上高压电源方能检测到单元状态。

若故障较难分析且无法确定能否二次上高压时，请向厂商咨询。

注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！4、变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合；检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。

32个高压变频器常见故障与排除处理方法高压变频器是一种广泛应用于电力系统中的电力变频装置，常用于控制电动机的转速和电流。

由于其工作环境复杂，常常会出现一些常见的故障问题。

本文将介绍32个高压变频器常见故障及排除处理方法，详细解决方案如下：1.故障：变频器开启后无任何反应。

处理方法：检查主电源是否接通，查看断路器是否打开，检查变频器是否受电源保护锁定。

2.故障：变频器启动后报警并停机。

处理方法：查看报警代码，检查是否存在过流、过载等问题，处理故障后重新启动。

3.故障：变频器运行不平稳，产生振动。

处理方法：检查电机的轴是否有偏移，检查电机是否松动，重新调整电机的安装位置。

4.故障：变频器输出电流不稳定。

处理方法：检查电机的供电电压和电流是否稳定，检查变频器的参数设置是否正确，调整参数设置达到稳定目标。

5.故障：变频器输出电流过大，可能导致电机过热。

处理方法：检查负载，减少负载，检查变频器参数设置是否合理，适当调整输出电流。

6.故障：变频器冷却风扇不转。

处理方法：检查风扇是否卡住，清理风扇上的灰尘，更换故障的风扇。

7.故障：变频器显示屏无法显示。

处理方法：检查显示屏是否有松动的连接线，重新连接或更换显示屏。

8.故障：变频器频率设置不正常。

处理方法：检查输入信号是否正确，检查是否存在参数错误，重新设置参数。

9.故障：变频器出现过热报警。

处理方法：检查是否存在过载，检查电机是否正常工作，检查变频器冷却风扇是否正常工作。

10.故障：变频器输出电压不稳定。

处理方法：检查供电电压是否稳定，检查变频器参数设置是否正确，调整参数设置达到稳定目标。

11.故障：变频器输出电压过高或过低。

处理方法：检查断路器是否打开，检查电压是否输入正常，检查变频器参数设置是否正确。

12.故障：变频器启动后有异常噪音。

处理方法：检查电机是否松动，检查电机的轴是否有弯曲，重新调整电机的安装位置。

13.故障：变频器无法启动电机。

处理方法：检查电机是否正常工作，检查变频器的输出电压和电流是否正常，调整参数设置。

西门子变频器故障排除指南
故障一：电源问题
现象：
变频器无法启动，显示屏无反应。

解决方案：
1. 检查电源线是否插入变频器并连接稳定。

2. 使用万用表测试电源插座的电压是否稳定。

3. 检查变频器的保险丝是否熔断，如有需要更换。

故障二：过载
现象：
变频器在运行中突然停止。

解决方案：
1. 检查所连接的设备是否过载，如有需要减少负荷。

2. 检查变频器设置的过载保护参数是否合理。

故障三：温度过高
现象：
变频器运行一段时间后发热严重。

解决方案：
1. 检查变频器周围是否存在堵塞物或阻挡物，保证通风良好。

2. 调整变频器的运行参数，将负荷适当降低。

故障四：通讯异常
现象：
变频器与其他设备通信失败。

解决方案：
1. 检查通讯线路是否连接稳定。

2. 重新设置变频器的通讯参数，确保与其他设备设置一致。

以上是一些常见的西门子变频器故障及解决方案，希望能对您有所帮助。

如有其他问题，请随时联系我们的技术支持团队。

*注意：本文档提供的解决方案仅供参考，请在操作过程中遵循相应的安全规范，并根据具体情况进行调整。

*。

高压变频器的常见故障原因分析和处理方法1.电力故障：电力质量不稳定是高压变频器故障的常见原因之一、电压波动、过载、电网短路等问题都可能导致高压变频器故障。

处理方法为：检查供电电压是否正常，限制变频器运行于额定电流下，保证电力稳定。

2.过热故障：高压变频器长时间运行后，可能会因为过热而导致故障。

过热的原因可能是电机负载过大、冷却不良等。

处理方法为：确保电机负载在变频器额定范围内，提供良好的通风散热环境。

3.过电流故障：过电流是高压变频器故障的常见原因之一、可能是因为电机短路、控制程序错误等原因引起。

处理方法为：检测电机是否短路，修复电机故障；检查控制程序是否正确，及时纠正错误。

4.震动故障：高压变频器在运行时可能出现震动，可能是因为机械安装不合理、电机不平衡等原因。

处理方法为：重新安装变频器和电机，调整机械结构，确保机械平衡。

5.控制故障：高压变频器控制失败是故障的常见原因之一、可能是因为程序错误、通信故障等原因引起。

处理方法为：检查控制程序是否正确，修复程序错误；检查通信设置和连接状态，确保通信正常。

6.故障代码显示：高压变频器上的故障代码显示是一种常见的故障指示方式。

不同的故障代码对应不同的故障原因，需要根据故障代码手册进行解析和处理。

在处理高压变频器的故障时，应注意以下几点：1.定期进行检测维修：定期对高压变频器进行检测，检查设备的状态和性能，并进行必要的维修和保养，以防止故障的发生。

2.使用合适的工具和材料：在处理高压变频器故障时，应使用合适的工具和材料，确保修复工作的质量和效果。

3.学习操作技术和知识：了解高压变频器的操作技术和知识，提高自身的维修能力，能够熟悉并使用操作手册和维修手册，从而更好地应对各种故障。

总结起来，高压变频器的常见故障原因包括电力故障、过热故障、过电流故障、震动故障、控制故障和故障代码显示。

针对这些故障原因，我们可以采取相应的处理方法，如保证电力稳定、提供良好的散热环境、修复电机故障等。

西门子变频器故障原因及解决措施分析西门子变频器有多种类型，例如：西门子变频器MM4系列，西门子变频器SINAMICS系列。

这些西门子变频器是由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。

其结构多为单元化或模块化形式。

由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。

为防患于未然，事先对故障原因进行认真分析尤为重要。

本文下面对西门子变频器的故障原因和解决措施做一个分析，为用户在调试过程中提供参考。

西门子变频器故障原因及解决措施分析1.主回路常见故障分析主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM 逆变桥、限流电阻、接触器等元件组成。

其中许多常见故障是由电解电容引起。

电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。

电解电容器会直接影响到变频器的使用寿命，一般温度每上升10℃，寿命减半。

因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。

采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。

在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5MΩ以下时，应考虑更换电解电容器。

2.主回路典型故障分析故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。

首先应区分是由于负载原因，还是变频器的原因引起的。

如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。

在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。

若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM 模块或相关部分发生故障。

1．变频器有任何异常情况都会发出报警或者故障信号，在键盘上表示为：若面板故障灯常亮表示变频器故障，若故障灯闪烁表示报警。

报警不影响变频器运行，故障会引起变频器停机。

只有出现非常严重的故障才会跳高压（变压器短路、损耗过大、风机故障、急停动作、变压器过温、高压柜门打开、输入电压过高；或控制电源没开）。

2．故障查询：“SHIFT”+“→”+“6220”+“ENTER/CANCEL”+“ENTER/CANCEL” +“ENTER/CANCEL”
退回主界面：“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
3．故障复位：故障解除后，可从远方复位或用变频器操作面板上“FAULT RESET”按钮复位。

4．记录故障代码，询问西门子robicon 技术人员或热线
5．旁路故障复位：停机后，进2640，输入安全密码7777，进行操作。

之后要将光纤还原。

2、对换单元。

3、对换单元板。

西门子变频器是由德国西门子公司研发、生产、销售的知名变频器品牌，主要用于控制和调节三相交流异步电机的速度。

并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性、超强的过载能力、创新的BiCo（内部功能互联）功能以及无可比拟的灵活性，在变频器市场占据着重要的地位。

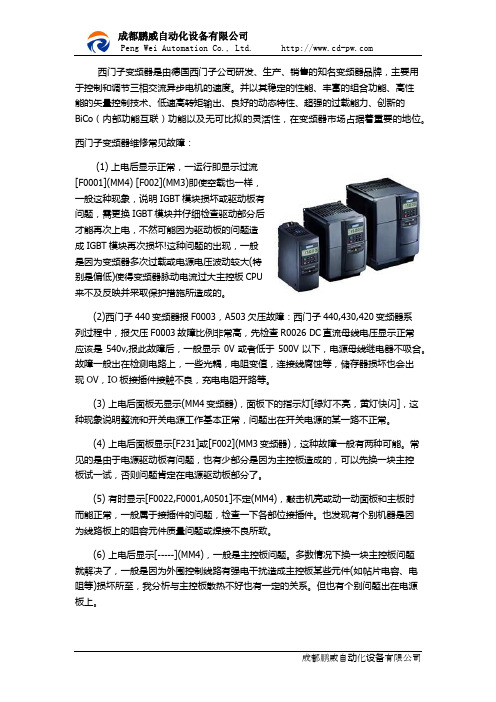

西门子变频器维修常见故障：(1) 上电后显示正常，一运行即显示过流[F0001](MM4) [F002](MM3)即使空载也一样，一般这种现象，说明IGBT模块损坏或驱动板有问题，需更换IGBT模块并仔细检查驱动部分后才能再次上电，不然可能因为驱动板的问题造成IGBT模块再次损坏!这种问题的出现，一般是因为变频器多次过载或电源电压波动较大(特别是偏低)使得变频器脉动电流过大主控板CPU来不及反映并采取保护措施所造成的。

(2)西门子440变频器报F0003，A503欠压故障：西门子440,430,420变频器系列过程中，报欠压F0003故障比例非常高，先检查R0026 DC直流母线电压显示正常应该是540v,报此故障后，一般显示0V或者低于500V以下，电源母线继电器不吸合。

故障一般出在检测电路上，一些光耦，电阻变值，连接线腐蚀等，储存器损坏也会出现OV，IO板接插件接触不良，充电电阻开路等。

(3) 上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常。

(4) 上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。

常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。

(5) 有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。

也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。

最全西门子变频器常见故障维修分析和处理方法西门子作为较早进入我国的电气控制设备生产商之一，其产品在我国的各个行业中都有着广泛的应用。

而西门子变频器作为一种交流电动机的速度控制设备在工业生产领域中发挥着巨大的作用。

西门子的变频器分为通用、工程、专用三种不同的种类，其中通用型应用多且广泛，在我国的众多的机械设备中都有着西门子变频器的身影。

变频器的参数设置变频器的设定参数多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象。

控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

最高运行频率：一般的变频器最大频率到60Hz，有的甚至到400 Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。

电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。

西门子变频器选择注意事项西门子公司不同类型的变频器，用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。

在选择变频器时应注意以下几点注意事项：1、根据负载特性选择变频器，如负载为恒转矩负载需选择西门子mmv/mdv、mm420/mm440变频器，如负载为风机、泵类负载应选择西门子430变频器。

2、选择变频器时应以实际电动机电流值作为变频器选择的依据，电动机的额定功率只能作为参考。

西门子变频器故障实例分析及处理方法西门子变频器故障实例分析及处理方法分享(1) AEG Multiverter122/150-400变频器在启动时直流回路过压跳闸这台变频器并非每次启动都会过压跳闸。

检查时发现变频器在上电但没有合闸信号时，直流回路电压即达360V，该型变频器直流回路的正极串接1台接触器，在有合闸信号时经过预充电过程后吸合，故怀疑预充电回路IGBT性能不良，断开预充电回路IGBT，情况依旧。

用万用表检查变频器输出端时其对地阻值很小，查至现场发现电机接线盒被水淋湿，干燥处理后，变频器工作正常。

由于电机接线盒被水淋湿,直流回路负极的对地漏电流经接线盒及变频器逆变器中的续流二极管给直流回路的电容充电，这种情况合闸通常理解应该为过流跳闸而实际为过压跳闸。

本人认为，启动时变频器输出电压和频率是逐渐上升的，电机被水淋湿后，会造成输出电流的变化率很高，从而引起直流回路过压。

(2) 控制辊道电机的AEG Maxiverter-170/380变频器出现速度反馈值大于速度设定值经观察发现:a) 在轧钢过程中不存在这种情况，当钢离开辊道后，才出现这种情况;b) 当速度反馈值大于速度设定值时，直流回路电压为额定电压的125%，超过115%的极限设定值;c) 变频器的进线电压已超过上限;在轧钢过程中，西门子变频器控制的辊道电机将升速，当钢离开辊道后辊道电机速度降至原来的速度，因这台变频器未装设制动装置，减速时是通过电压调节器限制制动电流以保持直流回路电压不超过115%的极限设定值(缺省值)，因进线电压过高，直流回路电压超过了设定的极限值，在减速时电压调节器起作用，造成制动电流很小，电机转速降不下来，而在轧钢时，电网的负载加重，直流回路电压低于115%的极限设定值，制动功能恢复正常。

在当时无法降低电网电压的情况下，将直流回路电压极限设定值增至127%后，变频器工作正常。

在停产检修时，我们根据电网的情况改变了变压器的档位，使变频器的进线电压在允许的范围内，此后变频器工作正常。

高压变频器27个常见故障及处理在讨论高压变频器常见故障时，应当先区分重故障和轻故障。

轻故障时，系统发出报警信号，故障指示灯闪烁；重故障发生时，系统发出故障指示，故障指示灯常亮。

同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。

重故障状态不消除，故障指示、高压分断指令依然有效。

轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。

变频器运行中出现轻故障报警，系统不会停机。

停机时出现轻故障报警，变频器可以继续启动运行。

系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型。

重故障包括：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。

其中单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。

外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。

单元故障发生后，只有再次上高压电源方能检测到单元状态。

若故障较难分析且无法确定能否二次上高压时，请向厂商咨询。

（注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！）1、变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合。

检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。

西门子变频器故障及处理方法故障引起故障可能的原因故障诊断和应采取的措施反应措施F0001 过电流1. 电动机的功率与变频器的功率不对应2. 电动机的导线短路3. 有接地故障检查以下各项1. 电动机的功率P0307 必须与变频器的功率P0206相对应2. 电缆的长度不得超过允许的最大值3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值P0350 必须正确无误6. 电动机的冷却风道必须通畅电动机不得过载处理方法1. 增加斜坡时间来减少提升的数值Off2F0002 过电压1. 直流回路的电压r0026 超过了跳闸电平P21722. 由于供电电源电压过高或者电动机处于再生制动方式下引起过电压3. 斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 直流回路电压控制器必须有效P1240 而且正确地进行了参数化3. 斜坡下降时间P1121 必须与负载的惯量相匹配Off2F0003 欠电压1. 供电电源故障2. 冲击负载超过了规定的限定值检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 检查电源是否短时掉电或有瞬时的电压降低Off2F0004 变频器过温1. 冷却风机故障2. 环境温度过高检查以下各项1. 变频器运行时冷却风机必须正常运转2. 调制脉冲的频率必须设定为缺省值3. 冷却风道的入口和出口不得堵塞环境温度可能高于变频器的允许值Off2F0005 变频器I2 t 过温1.变频器过载2. 工作/停止间隙周期时间不符合要求3. 电动机功率P0307 超过变频器的负载能力P0206检查以下各项1. 负载的工作/停止间隙周期时间不得超过指定的允许值2. 电动机的功率P0307 必须与变频器的功率P0206相匹配Off2故障的排除MICROMASTER 420 使用大全6-4故障引起故障可能的原因故障诊断和应采取的措施反应措施F0011 电动机I2 t 过温1. 电动机过载2. 电动机数据错误3. 长期在低速状态下运行检查以下各项1 检查电动机的数据应正确无误2 检查电动机的负载情况3 提升设置值P1310 P1311 P1312 过高4 电动机的热传导时间常数必须正确5 检查电动机的I2 t 过温报警值Off1F0041 电动机定子电阻自动检测故障1.电动机定子电阻自动检测故障1 检查电动机是否与变频器正确连接2.检查输入变频器的电动机数据是否正确Off2F0051 参数EEPROM故障1.存储不挥发的参数时出现读/写错误1 进行工厂复位并重新参数化2.更换变频器Off2F0052 功率组件故障1.读取功率组件的参数时出错或数据非法更换变频器Off2F0060 Asic 超时1.内部通讯故障1 确认存在的故障2.如果故障重复出现请更换变频器Off2F0070 CB 设定值故障1.在通讯报文结束时不能从CB 通讯板接收设定值1 检查CB 板的接线2 检查通讯主站Off2F0071 报文结束时USS RS232-链路无数据1. 在通讯报文结束时不能从USS BOP链路得到响应1 检查通讯板CB 的接线2 检查USS 主站F0072 报文结束时USS RS485链路无数据1. 在通讯报文结束时不能从USS COM链路得到响应1 检查通讯板CB 的接线2 检查USS 主站Off2F0080 ADC 输入信号丢失1. 断线2. 信号超出限定值检查模拟输入的接线Off2F0085 外部故障1.由端子输入信号触发的外部故障封锁触发故障的端子输入信号Off2 F0101 功率组件溢出1. 软件出错或处理器故障1. 运行自测试程序2. 更换变频器Off2F0221 PID 反馈信号低于最小值1. PID 反馈信号低于P2268 设置的最小值1. 改变P2268 的设置值2. 调整反馈增益系数Off2F0222 PID 反馈信号高于最大值1. PID 反馈信号超过P2267 设置的最大值1. 改变P2267 的设置值2. 调整反馈增益系数Off2F0450 BIST 测试故障1 有些功率部件的测试有故障2 有些控制板的测试有故障4 有些功能测试有故障8 有些I/O 模块的测试有故障仅指MM 42016 上电检测时内部RAM 有故障1. 变频器可以运行但有的功能不能正确工作2. 更换变频器Off2。

西门子变频器常见故障及维修西门子变频器以其稳定的性能，丰富的组合功能，良好的力矩特性，在变频器市场占据着重要的地位。

并以其强大的品牌效应，打破了以前日本品牌变频器在中国市场上的垄断地位，据有关专业市场调研机构的统计，西门子的高低压变频器在中国市场上已位居第一。

西门子变频器在中国市场的使用最早是在钢铁行业，然而在当时电机调速还是以直流调速为主，变频器的应用还是一个新兴的市场，但随着电子元器件的不断发展以及控制理论的不断成熟，变频调速已逐步取代了直流调速，成为驱动产品的主流，西门子变频器因其强大的品牌效应在这巨大的中国市场中取得了超规模的发展，西门子在中国变频器市场的成功发展应该说是西门子品牌与技术的完美结合。

在中国市场上我们能碰到的早期的西门子变频器主要有电流源的SIMOVERT A,以及电压源的SIMOVERT P，这些变频器也主要由于设备的引进而一起进入了中国的市场，目前仍有少量的使用，而其后在中国市场大量销售的主要有MICRO MASTER和MIDI MASTER,以及西门子变频器最为成功的一个系列SIMOVERT MASTERDRIVE,也就是我们常说的6SE70系列。

它不仅提供了通用场合使用的AC－－-AC变频器，也提供了在造纸，化纤等特殊行业要求使用的多电机传动的直流母线方案。

当然西门子也推出了在我个人看来技术上比较失败然而在市场上却相当成功的ECO变频器，在技术上的失败主要是由于它有太高的故障率，市场上的成功主要是因为它超越了富士变频器成为中国市场的第一品牌。

现在西门子在中国市场上的主要机型就是MM420，MM440.6SE70系列。

由于西门子变频器在中国市场的一个庞大的销售量，在使用中必然会碰到许多问题，以下我们就西门子变频器的一些常见故障在这里和广大使用者做一个探讨：西门子变频器应该是进入中国市场较早的一个品牌，所以有些老的产品象MICROｍａｓｔｅｒ,MIDI MASTER仍有大量的用户在使用，我们先就这两个系列产品的常见故障做一分析。

西门子变频器常见问题及处理办法：面板显示o008故障：装置被封锁原因： 1、急停按钮被按下2、装置启动的必要条件没有满足，如抱闸电源F002故障：主回路电压合闸后3s内没有达到额定电压的80％原因： 1、主回路没送电2、主接触器没有吸合3、变频器X9端子排松动F006故障：中间回路过电压原因： 1、进线电压过高或电源质量差2、下降斜坡P464时间太短3、拉矫机上下辊速度相差较大，可调整下辊的速度系数F008故障：主回路电压降到额定电压的76％以下原因： 1、进线电压低2、进线变压器出现较大波动3、变频器X9端子排没插紧F011故障：装置过电流原因： 1、电机或变频器出线短路或接地2、脉冲分路器或编码器损坏或没送电F015故障：电机堵转原因： 1、启动负载太大，超过电机功率2、升降速过快，或负载突然变大3、脉冲分路器或编码器损坏或没送电4、机械卡堵5、抱闸没有打开处理： 1、提高转矩和电流限幅值P492、P498、P128、P3842、降低负载，或检查机械3、检查脉冲分路器和编码器是否损坏4、增大低频转矩（对于无编码器矢量控制增大P278、P279）5、检查抱闸控制回路或PLC程序F021故障：超过电机I2t极限原因： 1、增大P383或取消监控2、机械原因造成过载F035/ F036故障：外部故障1/2原因： P575和P586对应端子连接的设备出现故障F051故障：编码器故障原因： 1、在P100=4时P130没有选择使用编码器2、编码器脉冲数P151设置错误3、编码器电源错误4、编码器A/B颠倒F056故障： simolink通讯故障原因： 1、环内的simolink没有全部启动2、环内的simolink板出现故障3、光缆断线F061故障：参数输入错误原因：在矢量控制方式下有参数P108或P340错误F082故障：在故障时间内没有收到正确数据原因： 1、通讯板没有连接好或损坏2、Profibus网线或网头断线3、PLC出现故障或掉电A002故障： simolink通讯故障原因： 1、环内的simolink没有全部启动2、环内的simolink板出现故障3、光缆断线A015/ A016故障：外部报警1/2激活原因： P588和P589对应端子连接的电源开关没有接通A033故障：超速报警原因：达到最大速度P452或P453处理： 1、降低速度给定2、根据实际工艺要求提高速度限幅值A034故障：给定值与实际值偏差较大原因： 1、编码器或分路器信号错误或被干扰2、对大惯量系统的动态性能要求过高，或负载过大处理： 1、检查编码器和分路器信号2、增大P792和P7944、增大斜坡时间A083故障：不能接收到有效数据原因： PLC发出的控制字bit10没有为1。

西门子变频器常见故障及解决措施【摘要】西门子变频器作为关键的工业设备，在生产过程中起着重要的作用。

然而，由于各种因素的影响，它们也可能面临各种故障和问题。

因此，了解并掌握这些常见故障的解决措施是至关重要的，可以帮助我们快速准确地诊断和解决问题，确保设备的正常运行。

本论文的目的在于为使用和维护西门子变频器的用户提供一个全面的故障指南，通过正确地理解和应用这些解决措施，我们能够最大限度地减少停机时间，提高生产效率，并延长设备的寿命。

【关键词】西门子变频器；常见故障；解决措施一、引言西门子变频器是一种用于控制电动机转速的电气设备，它基于变频技术，可以改变电源频率来控制电机的转速和运行参数。

变频器通过将输入电源的固定频率（通常为50Hz或60Hz）转换为可调节的输出频率，从而实现对电动机的精确控制。

西门子变频器在工业领域具有广泛的重要性和应用范围，应用在包括制造业、石化工业、水处理、能源行业等多个领域，它们被用于控制各种类型的电动机，如在泵、风机、压缩机、输送带、机床等应用在具有显著优势。

二、西门子变频器常见故障分类（一）电气故障西门子变频器的电气故障可能源于电源供应、电路板、元件连接以及绝缘等方面。

电源故障可能涉及供电电压异常、电源短路或过载等情况。

电路故障可能涉及电路板的损坏、元件的失效或连接不良等。

此外绝缘故障也是一种常见的电气故障，可能由电机绝缘老化、绝缘击穿或绝缘性能不足等因素引起。

这些电气故障可能导致变频器无法启动、频繁报警、输出功率降低、电机运行不稳定等问题。

（二）控制故障西门子变频器的控制故障涉及控制逻辑、通信和控制回路方面的问题。

控制逻辑故障可能包括程序错误、参数设置错误或控制信号丢失等，这可能导致变频器无法正确响应或执行预期的操作。

通信故障可能涉及与其他设备或上位系统的通信中断、通信协议错误或通信硬件故障等，这可能导致变频器无法与其他设备进行正确的数据交换和协调工作。

控制回路故障可能涉及反馈信号异常、控制回路不稳定或控制环节参数设置不当等，这可能导致变频器无法准确控制电机的转速和运行参数。

维修精华篇：西门子变频器的常见故障分析及处理方法（过电压及欠电压）天拓四方是西门子授权官方维修中心，在西门子变频器维修方面有丰富的维修经验，今天天拓四方就为大家介绍一下西门子维修变频器的常见故障，及其处理办法。

-SINAMfCS V20■ D- ■ _ I- GQDBQ^」廿.」0 MIG Eft A A .、变频器过电压、欠电压故障保护（F0002、F0003 ）大家使用变频器最常见的可能就是过电压问题了, 过电压问题最常见的原因是电机处在发电状态，产生的能量无法及时的消耗造成的。

欠电压问题最常见的就是电源缺相了。

当然，西家变频器都有相应的保护功能，其缺省反应为0FF2停车。

二、变频器过压、欠压保护的必要性电压检测电路，是变频器故障检测电路中的一个重要组成部分；在变频器主回路中，由于整流桥、IGBT滤波电容等器件本身的耐压所限，不能超过器件本身的工作范围，如果超出，可能导致整机性能下降、器件老化加快、甚至出现炸机情况，所以电压检测环节必不可少。

三、电压检测原理1、针对变频器的过压、欠压保护回路，一般设计在主回路的直流侧，按照六脉动整流，直流母线电压为交流进线电压的 1.35倍，通过检测直流母线电压能反映交流供电情况。

2、主回路中，经串联电阻分压，采样给CU进行处理，进而计算直流母线电压情况，做出相应的反应。

3、通过电压检测模块（VSM10 ），可以实现对交流电参量的监测。

四、引发变频器过电压故障的几个因素（情况较多，要认真看喔！！）1、设计选型不当引发的过电压问题:①位能性负载下放，没有配置制动单元、制动电阻，或者没有配置能量回馈单元，导致直流母线电压升高，直至故障保护。

2 ,/「i^磔加r *②机械负载本身就是一个“偏心”机构，设备运行中，导致电机出现被反拖情况，导致变频器过电压。

③变频器输出侧电缆超出变频器允许长度，由于电缆分布电容的影响，电压反射造成变频器过电压。

④变频器输出侧选配了不合适的滤波器件，导致变频器过电压。

探讨西门子变频器常见故障及解决措施摘要：自21世纪以来，中国社会进入了高速发展的时期，钢铁产能逐年增加，冶金自动化水平也突飞猛进。

其中，变频器以其高效、节能等特点对于大多数的冶金设备来说是十分必要的存在。

其在电机控制中发挥着巨大作用，在工业领域得以广泛使用。

笔者结合多年工作经验，深入分析西门子变频器常见故障，并针对性的提出应对策略和措施，希望可以为相关专业人员提供借鉴与参考。

关键词：西门子；变频器；常见故障；解决措施一、西门子 S120 系列变频器运行理论变频器把单相和三相交流电转换成直流电，又将直流电转换成单相或三相交流电。

在这个过程中，变频器可以根据需求来改变输出电压以及频率，控制电机运行曲线和转速，以此来保证电机运行可以平行下移。

在此过程中需要合理使用变频器，结合实际情况来获得启动转矩，使其电流能够最大程度的放大。

要注意同步转速，结合实际情况来调整异步电机的转动状况。

要根据具体情况来做出更有效的计。

注意改变电源频率，结合速度调整目标来做有效控制。

工作中还要注意故障分析，从实际情况着手来解决现有变频器存在的问题，使变频器的应用更具有意义。

二、西门子440变频器常见故障及处理方法2.1过电流故障以及处理方法过电流故障是变频器在调试、使用中最常出现的故障，其主要原因是变频器内部的硬件松动或损坏和参数设定不正确两个方面。

过流故障一般在启动加速的过程中比较常见，这时，首先要检查机械部分，看有无异常。

其次要根据负载性质，正确地选择控制方式，根据负载的机械惯量，正确的设置加速时间，做好电机的识别和优化。

现场观察变频器偶尔报过电压，查询故障手册解决办法中电机定子电阻值P0350必须准确无误，经对照与以往设定值相差较大，造成运行电流增大，也就是说在调试参数时没有对电机进行识别和优化，导致该参数不准确，所以在以后的参数调试中，最后都会进行电机识别和优化，相信此类问题就不会再出现[1]。

2.2过电压故障以及处理方法过电压故障在变频器上电且不启动、不运行的情况下，非常容易出现故障显示，并且不能复位。
