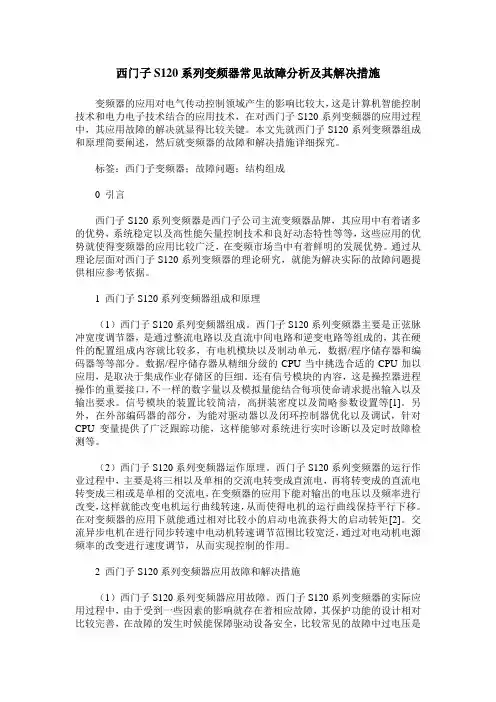

西门子变频器常见故障及处理

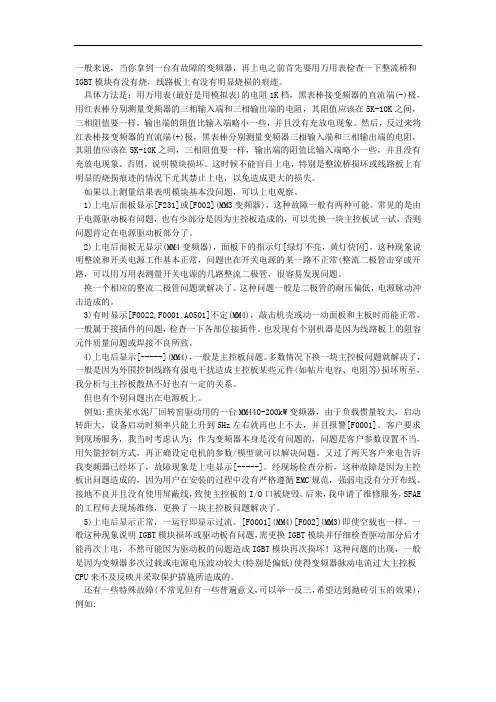

一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。

具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。

然后，反过来将红表棒接变频器的直流端(+)极，黑表棒分别测量变频器三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。

否则，说明模块损坏。

这时候不能盲目上电，特别是整流桥损坏或线路板上有明显的烧损痕迹的情况下尤其禁止上电，以免造成更大的损失。

如果以上测量结果表明模块基本没问题，可以上电观察。

1)上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。

常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。

2)上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常(整流二极管击穿或开路，可以用万用表测量开关电源的几路整流二极管，很容易发现问题。

换一个相应的整流二极管问题就解决了。

这种问题一般是二极管的耐压偏低，电源脉动冲击造成的。

3)有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。

也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。

4)上电后显示[-----](MM4)，一般是主控板问题。

多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。

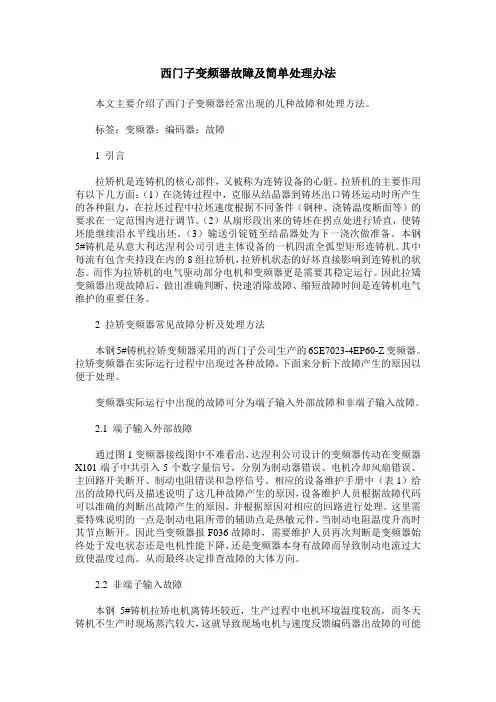

西门子变频器故障及简单处理办法本文主要介绍了西门子变频器经常出现的几种故障和处理方法。

标签：变频器；编码器；故障1 引言拉矫机是连铸机的核心部件，又被称为连铸设备的心脏。

拉矫机的主要作用有以下几方面：（1）在浇铸过程中，克服从结晶器到铸坯出口铸坯运动时所产生的各种阻力，在拉坯过程中拉坯速度根据不同条件（钢种、浇铸温度断面等）的要求在一定范围内进行调节。

（2）从扇形段出来的铸坯在拐点处进行矫直，使铸坯能继续沿水平线出坯。

（3）输送引锭链至结晶器处为下一浇次做准备。

本钢5#铸机是从意大利达涅利公司引进主体设备的一机四流全弧型矩形连铸机。

其中每流有包含夹持段在内的8组拉矫机，拉矫机状态的好坏直接影响到连铸机的状态。

而作为拉矫机的电气驱动部分电机和变频器更是需要其稳定运行。

因此拉矯变频器出现故障后，做出准确判断、快速消除故障、缩短故障时间是连铸机电气维护的重要任务。

2 拉矫变频器常见故障分析及处理方法本钢5#铸机拉矫变频器采用的西门子公司生产的6SE7023-4EP60-Z变频器。

拉矫变频器在实际运行过程中出现过各种故障，下面来分析下故障产生的原因以便于处理。

变频器实际运行中出现的故障可分为端子输入外部故障和非端子输入故障。

2.1 端子输入外部故障通过图1变频器接线图中不难看出，达涅利公司设计的变频器传动在变频器X101端子中共引入5个数字量信号，分别为制动器错误、电机冷却风扇错误、主回路开关断开、制动电阻错误和急停信号。

相应的设备维护手册中（表1）给出的故障代码及描述说明了这几种故障产生的原因，设备维护人员根据故障代码可以准确的判断出故障产生的原因，并根据原因对相应的回路进行处理。

这里需要特殊说明的一点是制动电阻所带的辅助点是热敏元件，当制动电阻温度升高时其节点断开。

因此当变频器报F036故障时，需要维护人员再次判断是变频器始终处于发电状态还是电机性能下降，还是变频器本身有故障而导致制动电流过大致使温度过高。

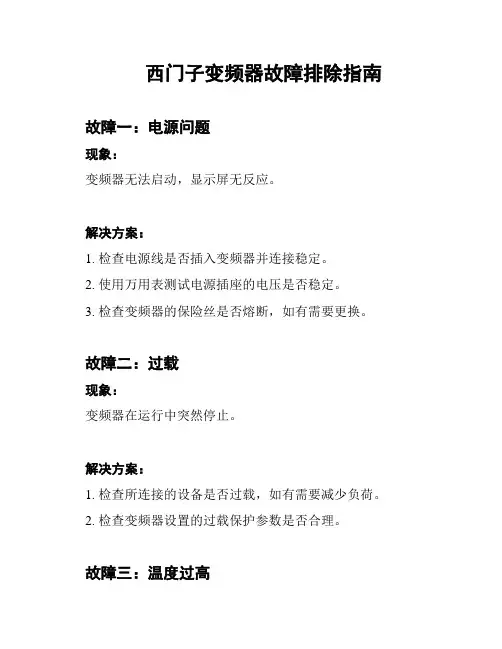

西门子变频器故障排除指南
故障一：电源问题
现象：
变频器无法启动，显示屏无反应。

解决方案：
1. 检查电源线是否插入变频器并连接稳定。

2. 使用万用表测试电源插座的电压是否稳定。

3. 检查变频器的保险丝是否熔断，如有需要更换。

故障二：过载
现象：
变频器在运行中突然停止。

解决方案：
1. 检查所连接的设备是否过载，如有需要减少负荷。

2. 检查变频器设置的过载保护参数是否合理。

故障三：温度过高
现象：
变频器运行一段时间后发热严重。

解决方案：
1. 检查变频器周围是否存在堵塞物或阻挡物，保证通风良好。

2. 调整变频器的运行参数，将负荷适当降低。

故障四：通讯异常
现象：
变频器与其他设备通信失败。

解决方案：
1. 检查通讯线路是否连接稳定。

2. 重新设置变频器的通讯参数，确保与其他设备设置一致。

以上是一些常见的西门子变频器故障及解决方案，希望能对您有所帮助。

如有其他问题，请随时联系我们的技术支持团队。

*注意：本文档提供的解决方案仅供参考，请在操作过程中遵循相应的安全规范，并根据具体情况进行调整。

*。

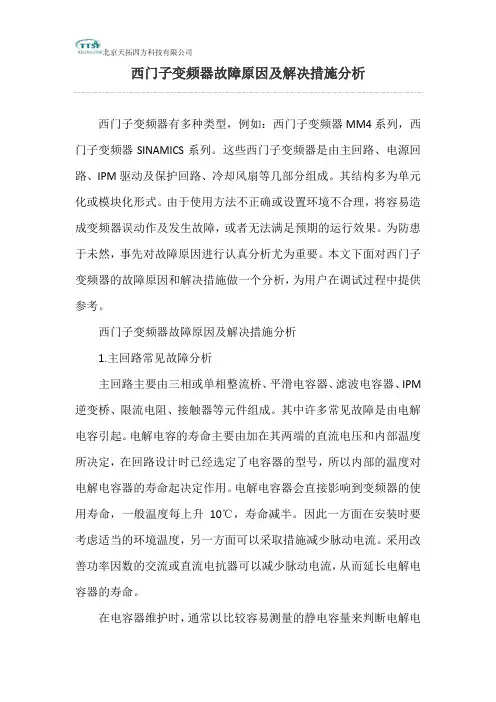

西门子变频器故障原因及解决措施分析西门子变频器有多种类型，例如：西门子变频器MM4系列，西门子变频器SINAMICS系列。

这些西门子变频器是由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。

其结构多为单元化或模块化形式。

由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。

为防患于未然，事先对故障原因进行认真分析尤为重要。

本文下面对西门子变频器的故障原因和解决措施做一个分析，为用户在调试过程中提供参考。

西门子变频器故障原因及解决措施分析1.主回路常见故障分析主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM 逆变桥、限流电阻、接触器等元件组成。

其中许多常见故障是由电解电容引起。

电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。

电解电容器会直接影响到变频器的使用寿命，一般温度每上升10℃，寿命减半。

因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。

采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。

在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5MΩ以下时，应考虑更换电解电容器。

2.主回路典型故障分析故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。

首先应区分是由于负载原因，还是变频器的原因引起的。

如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。

在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。

若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM 模块或相关部分发生故障。

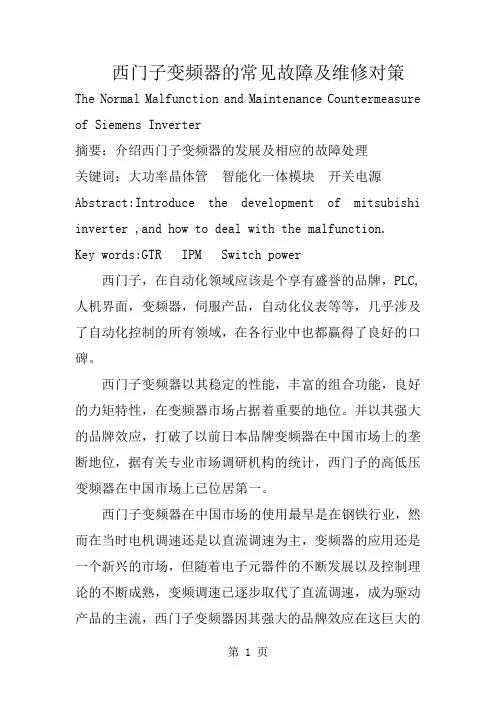

西门子变频器的常见故障及维修对策The Normal Malfunction and Maintenance Countermeasure of Siemens Inverter摘要：介绍西门子变频器的发展及相应的故障处理关键词：大功率晶体管智能化一体模块开关电源Abstract:Introduce the development of mitsubishi inverter ,and how to deal with the malfunction.Key words:GTR IPM Switch power西门子，在自动化领域应该是个享有盛誉的品牌，PLC,人机界面，变频器，伺服产品，自动化仪表等等，几乎涉及了自动化控制的所有领域，在各行业中也都赢得了良好的口碑。

西门子变频器以其稳定的性能，丰富的组合功能，良好的力矩特性，在变频器市场占据着重要的地位。

并以其强大的品牌效应，打破了以前日本品牌变频器在中国市场上的垄断地位，据有关专业市场调研机构的统计，西门子的高低压变频器在中国市场上已位居第一。

西门子变频器在中国市场的使用最早是在钢铁行业，然而在当时电机调速还是以直流调速为主，变频器的应用还是一个新兴的市场，但随着电子元器件的不断发展以及控制理论的不断成熟，变频调速已逐步取代了直流调速，成为驱动产品的主流，西门子变频器因其强大的品牌效应在这巨大的中国市场中取得了超规模的发展，西门子在中国变频器市场的成功发展应该说是西门子品牌与技术的完美结合。

在中国市场上我们能碰到的早期的西门子变频器主要有电流源的SIMOVERT A,以及电压源的SIMOVERT P，这些变频器也主要由于设备的引进而一起进入了中国的市场，目前仍有少量的使用，而其后在中国市场大量销售的主要有MICRO MASTER 和MIDI MASTER,以及西门子变频器最为成功的一个系列SIMOVERT MASTERDRIVE,也就是我们常说的6SE70系列。

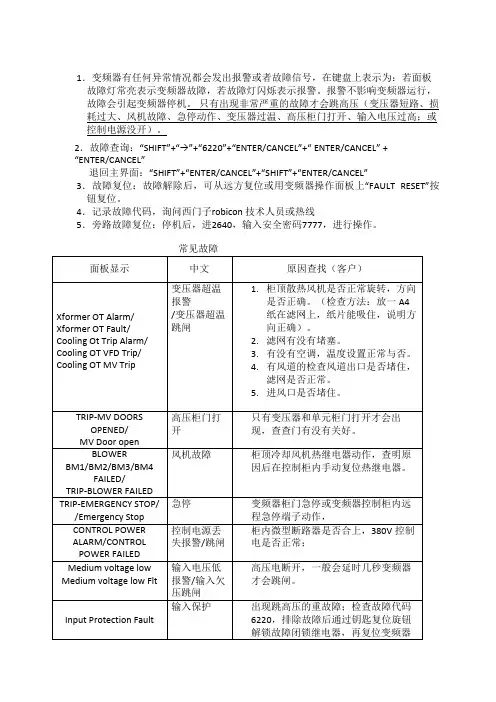

1．变频器有任何异常情况都会发出报警或者故障信号，在键盘上表示为：若面板故障灯常亮表示变频器故障，若故障灯闪烁表示报警。

报警不影响变频器运行，故障会引起变频器停机。

只有出现非常严重的故障才会跳高压（变压器短路、损耗过大、风机故障、急停动作、变压器过温、高压柜门打开、输入电压过高；或控制电源没开）。

2．故障查询：“SHIFT”+“→”+“6220”+“ENTER/CANCEL”+“ENTER/CANCEL” +“ENTER/CANCEL”
退回主界面：“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
3．故障复位：故障解除后，可从远方复位或用变频器操作面板上“FAULT RESET”按钮复位。

4．记录故障代码，询问西门子robicon 技术人员或热线
5．旁路故障复位：停机后，进2640，输入安全密码7777，进行操作。

之后要将光纤还原。

2、对换单元。

3、对换单元板。

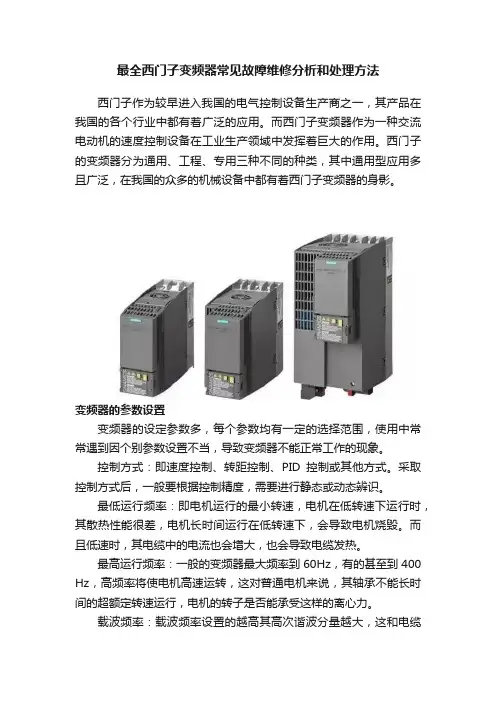

最全西门子变频器常见故障维修分析和处理方法西门子作为较早进入我国的电气控制设备生产商之一，其产品在我国的各个行业中都有着广泛的应用。

而西门子变频器作为一种交流电动机的速度控制设备在工业生产领域中发挥着巨大的作用。

西门子的变频器分为通用、工程、专用三种不同的种类，其中通用型应用多且广泛，在我国的众多的机械设备中都有着西门子变频器的身影。

变频器的参数设置变频器的设定参数多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象。

控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

最高运行频率：一般的变频器最大频率到60Hz，有的甚至到400 Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。

电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。

西门子变频器选择注意事项西门子公司不同类型的变频器，用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。

在选择变频器时应注意以下几点注意事项：1、根据负载特性选择变频器，如负载为恒转矩负载需选择西门子mmv/mdv、mm420/mm440变频器，如负载为风机、泵类负载应选择西门子430变频器。

2、选择变频器时应以实际电动机电流值作为变频器选择的依据，电动机的额定功率只能作为参考。

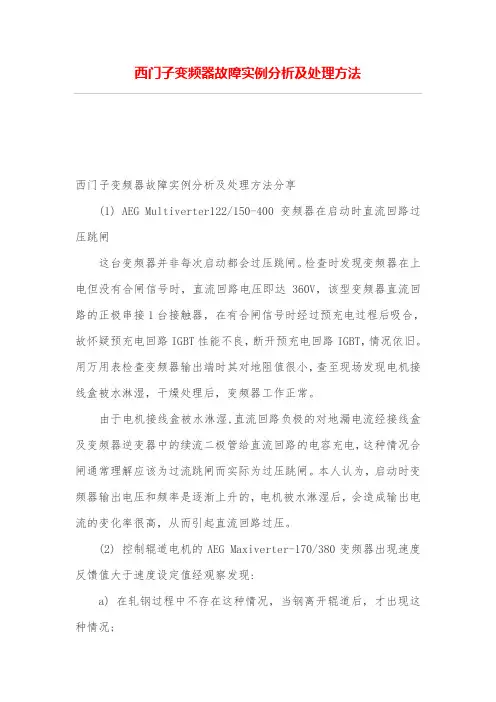

西门子变频器故障实例分析及处理方法西门子变频器故障实例分析及处理方法分享(1) AEG Multiverter122/150-400变频器在启动时直流回路过压跳闸这台变频器并非每次启动都会过压跳闸。

检查时发现变频器在上电但没有合闸信号时，直流回路电压即达360V，该型变频器直流回路的正极串接1台接触器，在有合闸信号时经过预充电过程后吸合，故怀疑预充电回路IGBT性能不良，断开预充电回路IGBT，情况依旧。

用万用表检查变频器输出端时其对地阻值很小，查至现场发现电机接线盒被水淋湿，干燥处理后，变频器工作正常。

由于电机接线盒被水淋湿,直流回路负极的对地漏电流经接线盒及变频器逆变器中的续流二极管给直流回路的电容充电，这种情况合闸通常理解应该为过流跳闸而实际为过压跳闸。

本人认为，启动时变频器输出电压和频率是逐渐上升的，电机被水淋湿后，会造成输出电流的变化率很高，从而引起直流回路过压。

(2) 控制辊道电机的AEG Maxiverter-170/380变频器出现速度反馈值大于速度设定值经观察发现:a) 在轧钢过程中不存在这种情况，当钢离开辊道后，才出现这种情况;b) 当速度反馈值大于速度设定值时，直流回路电压为额定电压的125%，超过115%的极限设定值;c) 变频器的进线电压已超过上限;在轧钢过程中，西门子变频器控制的辊道电机将升速，当钢离开辊道后辊道电机速度降至原来的速度，因这台变频器未装设制动装置，减速时是通过电压调节器限制制动电流以保持直流回路电压不超过115%的极限设定值(缺省值)，因进线电压过高，直流回路电压超过了设定的极限值，在减速时电压调节器起作用，造成制动电流很小，电机转速降不下来，而在轧钢时，电网的负载加重，直流回路电压低于115%的极限设定值，制动功能恢复正常。

在当时无法降低电网电压的情况下，将直流回路电压极限设定值增至127%后，变频器工作正常。

在停产检修时，我们根据电网的情况改变了变压器的档位，使变频器的进线电压在允许的范围内，此后变频器工作正常。

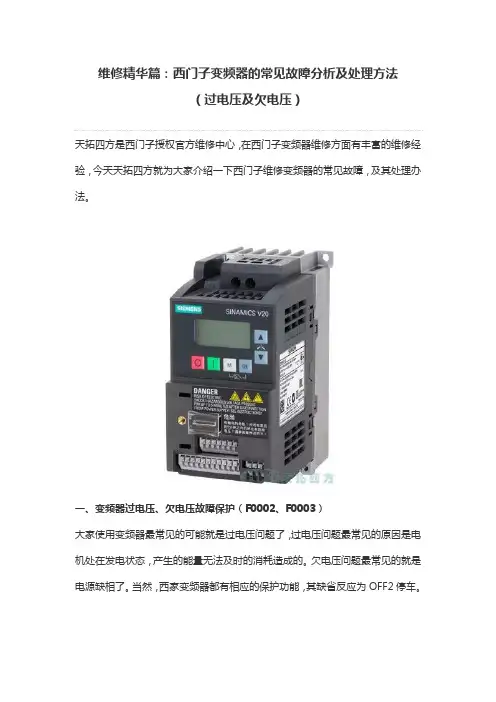

维修精华篇：西门子变频器的常见故障分析及处理方法（过电压及欠电压）天拓四方是西门子授权官方维修中心，在西门子变频器维修方面有丰富的维修经验，今天天拓四方就为大家介绍一下西门子维修变频器的常见故障，及其处理办法。

一、变频器过电压、欠电压故障保护（F0002、F0003）大家使用变频器最常见的可能就是过电压问题了，过电压问题最常见的原因是电机处在发电状态，产生的能量无法及时的消耗造成的。

欠电压问题最常见的就是电源缺相了。

当然，西家变频器都有相应的保护功能，其缺省反应为OFF2停车。

二、变频器过压、欠压保护的必要性电压检测电路，是变频器故障检测电路中的一个重要组成部分；在变频器主回路中，由于整流桥、IGBT滤波电容等器件本身的耐压所限，不能超过器件本身的工作范围，如果超出，可能导致整机性能下降、器件老化加快、甚至出现炸机情况，所以电压检测环节必不可少。

三、电压检测原理１、针对变频器的过压、欠压保护回路，一般设计在主回路的直流侧，按照六脉动整流，直流母线电压为交流进线电压的1.35倍，通过检测直流母线电压能反映交流供电情况。

２、主回路中，经串联电阻分压，采样给CU进行处理，进而计算直流母线电压情况，做出相应的反应。

３、通过电压检测模块（VSM10），可以实现对交流电参量的监测。

四、引发变频器过电压故障的几个因素（情况较多，要认真看喔！！）１、设计选型不当引发的过电压问题：①位能性负载下放，没有配置制动单元、制动电阻，或者没有配置能量回馈单元，导致直流母线电压升高，直至故障保护。

②机械负载本身就是一个“偏心”机构，设备运行中，导致电机出现被反拖情况，导致变频器过电压。

③变频器输出侧电缆超出变频器允许长度，由于电缆分布电容的影响，电压反射造成变频器过电压。

④变频器输出侧选配了不合适的滤波器件，导致变频器过电压。

⑤变频器输出侧装有开关器件，变频器运行过程中，开关有动作情况。

２、调试不当引发的过电压问题：①电机减速时间设定过短，导致过电压；由于某些负载机械惯性大，如果减速时间过短，变频器输出的频率下降很快，造成电机转子的实际转速大于电机旋转磁场的转速，电机工作于发电状态，通过变频器主回路的IGBT反并联二极管回馈到直流母线，导致直流母线电压升高，如果没有配备制动单元，或者无法回馈电网，将导致直流母线电压升高，最终发生过电压故障。

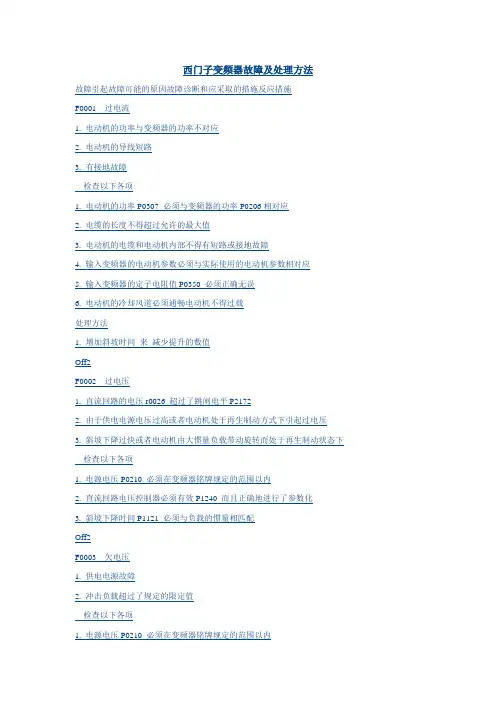

西门子变频器故障及处理方法故障引起故障可能的原因故障诊断和应采取的措施反应措施F0001 过电流1. 电动机的功率与变频器的功率不对应2. 电动机的导线短路3. 有接地故障检查以下各项1. 电动机的功率P0307 必须与变频器的功率P0206相对应2. 电缆的长度不得超过允许的最大值3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值P0350 必须正确无误6. 电动机的冷却风道必须通畅电动机不得过载处理方法1. 增加斜坡时间来减少提升的数值Off2F0002 过电压1. 直流回路的电压r0026 超过了跳闸电平P21722. 由于供电电源电压过高或者电动机处于再生制动方式下引起过电压3. 斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 直流回路电压控制器必须有效P1240 而且正确地进行了参数化3. 斜坡下降时间P1121 必须与负载的惯量相匹配Off2F0003 欠电压1. 供电电源故障2. 冲击负载超过了规定的限定值检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 检查电源是否短时掉电或有瞬时的电压降低Off2F0004 变频器过温1. 冷却风机故障2. 环境温度过高检查以下各项1. 变频器运行时冷却风机必须正常运转2. 调制脉冲的频率必须设定为缺省值3. 冷却风道的入口和出口不得堵塞环境温度可能高于变频器的允许值Off2F0005 变频器I2 t 过温1.变频器过载2. 工作/停止间隙周期时间不符合要求3. 电动机功率P0307 超过变频器的负载能力P0206检查以下各项1. 负载的工作/停止间隙周期时间不得超过指定的允许值2. 电动机的功率P0307 必须与变频器的功率P0206相匹配Off2故障的排除MICROMASTER 420 使用大全6-4故障引起故障可能的原因故障诊断和应采取的措施反应措施F0011 电动机I2 t 过温1. 电动机过载2. 电动机数据错误3. 长期在低速状态下运行检查以下各项1 检查电动机的数据应正确无误2 检查电动机的负载情况3 提升设置值P1310 P1311 P1312 过高4 电动机的热传导时间常数必须正确5 检查电动机的I2 t 过温报警值Off1F0041 电动机定子电阻自动检测故障1.电动机定子电阻自动检测故障1 检查电动机是否与变频器正确连接2.检查输入变频器的电动机数据是否正确Off2F0051 参数EEPROM故障1.存储不挥发的参数时出现读/写错误1 进行工厂复位并重新参数化2.更换变频器Off2F0052 功率组件故障1.读取功率组件的参数时出错或数据非法更换变频器Off2F0060 Asic 超时1.内部通讯故障1 确认存在的故障2.如果故障重复出现请更换变频器Off2F0070 CB 设定值故障1.在通讯报文结束时不能从CB 通讯板接收设定值1 检查CB 板的接线2 检查通讯主站Off2F0071 报文结束时USS RS232-链路无数据1. 在通讯报文结束时不能从USS BOP链路得到响应1 检查通讯板CB 的接线2 检查USS 主站F0072 报文结束时USS RS485链路无数据1. 在通讯报文结束时不能从USS COM链路得到响应1 检查通讯板CB 的接线2 检查USS 主站Off2F0080 ADC 输入信号丢失1. 断线2. 信号超出限定值检查模拟输入的接线Off2F0085 外部故障1.由端子输入信号触发的外部故障封锁触发故障的端子输入信号Off2 F0101 功率组件溢出1. 软件出错或处理器故障1. 运行自测试程序2. 更换变频器Off2F0221 PID 反馈信号低于最小值1. PID 反馈信号低于P2268 设置的最小值1. 改变P2268 的设置值2. 调整反馈增益系数Off2F0222 PID 反馈信号高于最大值1. PID 反馈信号超过P2267 设置的最大值1. 改变P2267 的设置值2. 调整反馈增益系数Off2F0450 BIST 测试故障1 有些功率部件的测试有故障2 有些控制板的测试有故障4 有些功能测试有故障8 有些I/O 模块的测试有故障仅指MM 42016 上电检测时内部RAM 有故障1. 变频器可以运行但有的功能不能正确工作2. 更换变频器Off2。
