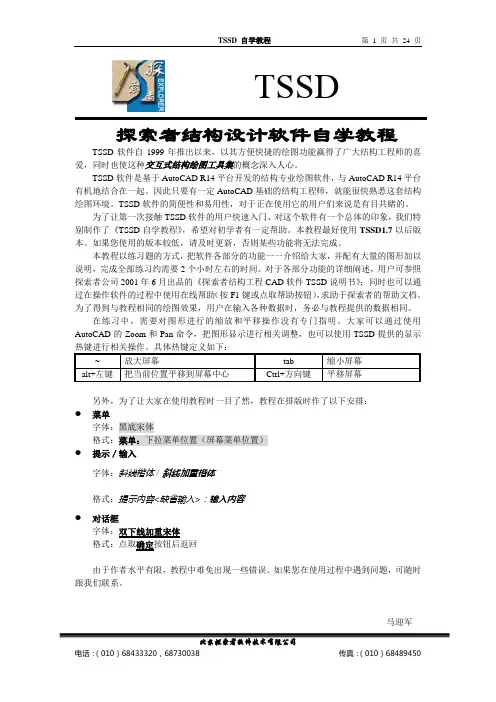

TSSD探索者结构设计软件自学教程TSSD软件自2019年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。
TSSD软件是基于AutoCAD R14平台开发的结构专业绘图软件，与AutoCAD R14平台有机地结合在一起。
因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。
TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。
为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。
本教程最好使用TSSD1.7以后版本。
如果您使用的版本较低，请及时更新，否则某些功能将无法完成。
本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2个小时左右的时间。
对于各部分功能的详细阐述，用户可参照探索者公司2019年6月出品的《探索者结构工程CAD软件TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1键或点取帮助按钮），求助于探索者的帮助文档。
为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。
在练习中，需要对图形进行的缩放和平移操作没有专门指明。
大家可以通过使用AutoCAD的Zoom和Pan命令，把图形显示进行相关调整，也可以使用TSSD提供的显示热键进行相关操作。
具体热键定义如下：~ 放大屏幕tab 缩小屏幕alt+左键把当前位置平移到屏幕中心Ctrl+方向键平移屏幕●菜单字体：黑底宋体格式：菜单：下拉菜单位置（屏幕菜单位置）●提示／输入字体：斜线楷体／斜线加重楷体格式：提示内容<缺省输入>：输入内容●对话框字体：双下线加重宋体格式：点取确定按钮后返回由于作者水平有限，教程中难免出现一些错误。
如果您在使用过程中遇到问题，可随时跟我们联系。

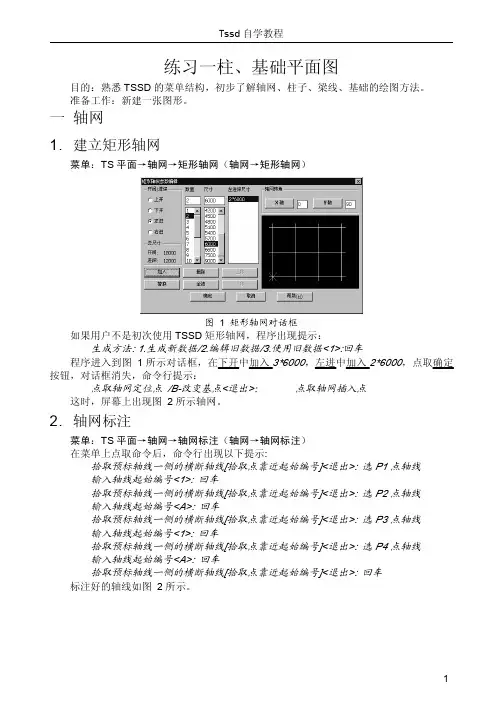

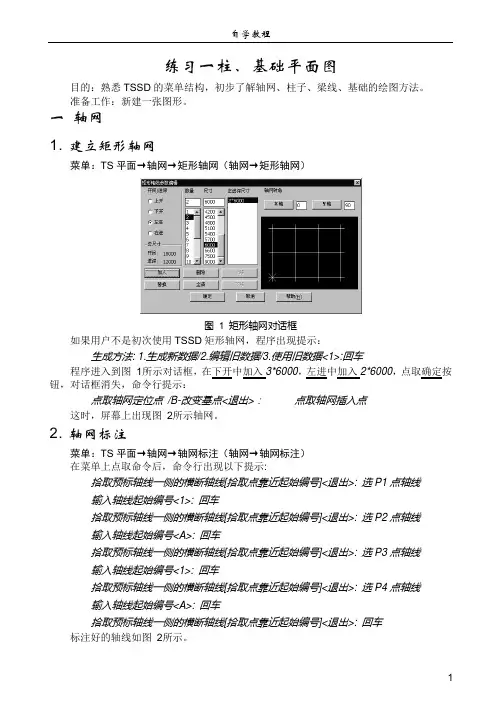

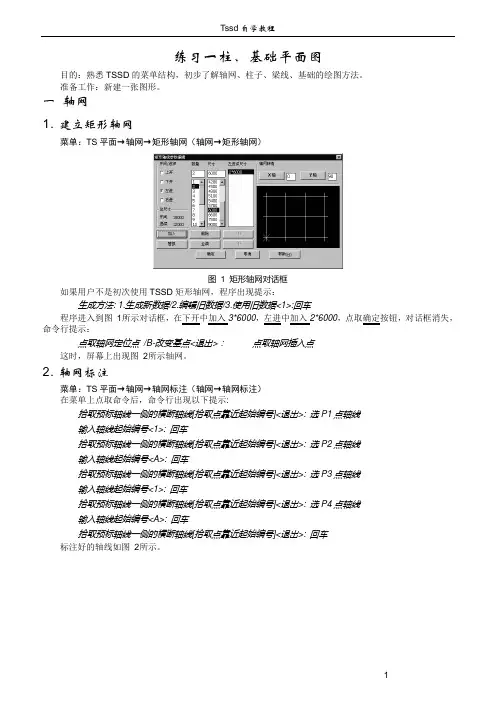

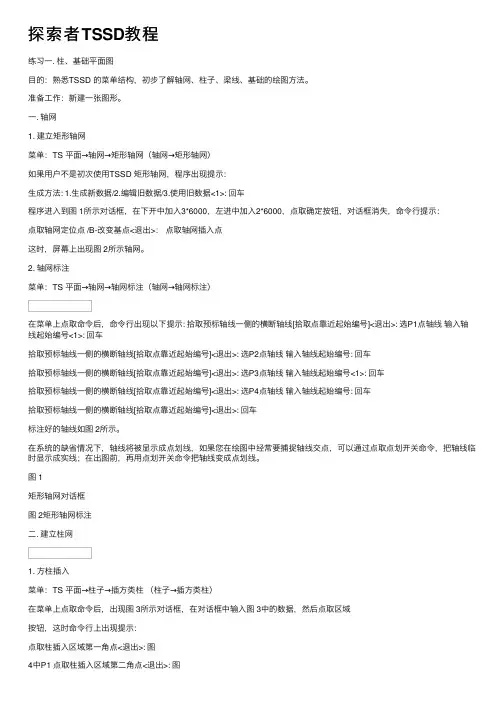

马迎军2020年2月24日练习一.柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线图1矩形轴网对话框图2矩形轴网标注输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图 4中P1 点取柱插入区域第二角点<退出>:图 4中P2生成如图 4柱网。
2. 柱集中标注菜单：TS 平面→柱子→柱集中标注（柱子→柱集中标） 在菜单上点取命令后，出现图 5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：点取要标注的点: 图 4中P3 点取文字位置<退出>:图 4中P4图 3方柱插入对话框图 4方柱插入及标注图 5柱集中标注对话框3. 柱详图菜单：TS构件→矩形柱截面（柱子→矩形截面）首先利用AutoCAD中的Erase命令擦除图4中P5处的柱子，然后点取菜单。
在菜单上点取命令后，出现图6所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OK按钮，命令行出现以下提示：请选择图形插入点: 图4中P5至此，我们已经初步了解了TSSD 软件中轴网和柱子的功能，下面我们来进一步了解TSSD中的梁线绘制功能。
三.布置地梁1. 单轴画梁菜单：TS平面→梁→单轴画梁（梁平面→单轴画梁）在菜单上点取命令后，命令行提示: 梁宽300.0, 比例100点取轴线/W-梁宽/S-比例<退出>: W梁宽<300>: 250点取轴线/W-梁宽/S-比例<退出>: P1点点取轴线/W-梁宽/S-比例<退出>: P2点点取轴线/W-梁宽/S-比例<退出>: P3点点取轴线/W-梁宽/S-比例<退出>: P4点点取轴线/W-梁宽/S-比例<退出>: P5点点取轴线/W-梁宽/S-比例<退出>: P6点点取轴线/W-梁宽/S-比例<退出>: P7点点取轴线/W-梁宽/S-比例<退出>: P8点图6矩形柱截面对话框图7绘制地梁点取轴线/W-梁宽/S-比例<退出>: P9点点取轴线/W-梁宽/S-比例<退出>: P0点点取轴线/W-梁宽/S-比例<退出>: 回车绘制好的地梁见图7。
2. 梁柱取齐菜单：TS平面→梁→梁线偏移（梁平面→梁线偏移）我们可以通过使用梁线偏移命令，使绘制好的地梁与柱子的外边齐平。
我们先来看一下图8中修改最左侧梁的过程，点取菜单后，出现以下提示：图8偏移地梁用窗口选择一根要偏心的连续梁，窗口第一角<退出>: Pa窗口另一角/M-多边形窗口<退出>: Pb点取偏移目标点/或输入偏移距离<退出>：柱边的Pc点（或将当前光标移动到梁线的左侧，然后输入125—即梁的偏移距离）接下来，我们可以按照同样的方法，把其他上、下、右侧的地梁移动到和柱子齐平的位置上。
至此，地梁的布置工作已经完成，下面我们先进行基础的计算，然后再进行基础绘图。
四.基础绘制1. 基础计算菜单：TS构件→构件计算→基础（基础→基础计算）图9基础计算点取菜单后，出现图9对话框，填写好相应的数据后，点取基础计算按钮，进入到图10所示的基础计算结果对话框，继续点取绘图按钮，进行基础的详图绘制。
图10基础计算结果2. 基础平面详图首先出现的是图 11所示的基础平面详图对话框，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK 按钮，命令行出现提示：请选择图形插入点:图 14中Pa从而完成基础平面详图的绘制。
这时，程序会自动进入到基础剖面详图的绘图中去。
3. 基础剖面详图基础剖面详图的对话框如图 12所示，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK 按钮，命令行出现提示：请选择图形插入点:图 14中Pb从而完成基础剖面详图的绘制。
接下来我们进行基础的平面布置。
4. 布基础平面菜单：TS 平面→布独立柱基础（基础→布柱独基）点取菜单后，出现图 13对话框。
输入相关数据后，点取单点插入按钮，命令行提示：请输入基础中心点<退出>: 图 14 P1 请输入基础中心点<退出>: 回车或点取区域插入按钮，命令行提示：请输入一角点<退出>: 图 14 Pm 请输入另一角<退出>: 图 14 Pn 请输入一角点<退出>回车:再次执行布柱独基命令，将绘图开关中的尺寸项关闭，按照插入“P1点基础”相同的方法，插入其他P2~P0点的基础，从而完成其他不带尺寸标注的基础。
至此，平面上布置基础的工作已基本完成。
五. 完善基础在我们的基础平面图上，基础还没有在地梁处断开。
现在，我们就利用TSSD 提供的工具对这张图形进行完善：1. 选层显示菜单：TS 工具→其他工具→选层保留（其他工具→选层保留）点取菜单后，命令行出现下面提示：图 11基础平面详图图 12基础剖面详图图 13基础平面对话框图 14基础平面图图 15基础剪裁选择要保留显示图层上的实体<全部显示>: 选基础和梁线这时，图形上只显示了梁线和基础，我们就可以很方便的对基础进行剪裁处理了。
2. 基础剪裁菜单：TS工具→实体工具→交点剪裁（实体工具→交点剪裁）点取菜单后，命令行出现下面提示：<选择要修剪的对象>/投影(P)/边(E)/放弃(U): 地梁间基础线再对所有的基础进行剪裁之后，我们再用选层保留功能，不选取任何实体而直接回车，这时所有图层上的实体均会被显示出来。
至此，我们的柱、基础平面图就已经绘制完毕了，绘制好的图形可参照x:\TSSD14\Sample\exam1.dwg。
如果您没能达到图中的绘制效果，请您在反复练习本课程提供的内容，或直接与我们公司取得联系。
我们希望通过本次联系，是您对TSSD软件中轴网、柱子、梁线、基础的绘制工作有一个基本的了解。
在后续的几个练习中，我们将进一步深入了解TSSD的结构绘图方法。
练习二.梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2.dwg。
一.绘制梁线图16梁线布置图1. 绘制主梁菜单：TS平面→梁→多轴画梁（梁平面→多轴画梁）通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用多轴画梁的命令，来绘制主梁。
点取菜单后，命令行出现下面提示：梁宽300.0, 比例100请输入一角点/W-梁宽/S-比例<退出>: W回车梁宽<300>: 250回车请输入一角点/W-梁宽/S-比例<退出>: 图16 中P1点请输入另一角点<退出>: 图16 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
在已有梁线的轴线上绘制梁线。
