一、模板TSPT TSPT和TSSD中的功能进行操作。
模板图是绘制梁平法图、墙柱平法图和板配筋图的基本条件图。
绘制模板图共有四种方式。
1.1数据画平面方式绘制模板图执行【数据画平面】命令，可以一次性绘制所有楼层的模板图。
使用【数据画平面】命令绘制的平面模板图已经带有数据，不需要使用本命令重新埋入。
1.2 转天正方式绘制模板图用TSSD打开天正画的建筑图，然后执行【转天正】命令。
（1）首先通过对角框选功能来选取转换实体，并点击右键确认。
（2）调整对应的图层、设置结构类型、指定保留墙（即设置剪力墙）、并设置其他参数。
然后【确定】，并将转换后的图进行保存。
1.3 转PM方式绘制模板图即利用PM画好的模板图（PM*.DWG）来转。
（1）调整好图层，点击【确定】，然后将模板图保存。
1.4 使用TSSD提供的命令来绘制模板图（1）使用【布置轴网】命令，绘制轴网；（2）使用【布置柱子】命令，绘制柱子；（3）使用【梁绘制】命令，绘制梁线。
1.5 通过CAD图形调整各构件所在的图层来绘制模板图，即绘制的图层要与TSSD默认的图层相匹配。
1.6 【标构件截面】通过【数据画平面】绘制的模板图已经包含了数据，可以在模板图上进行构件的标注。
执行【标构件截面】命令，可以对墙、梁、柱一次性标注截面尺寸。
执行【标字符】命令，可以标注板信息，包括板厚、高差、标高。
1.7 【埋入平面数据】对于不是通过【数据画平面】形成的模板图，模板图中不包含数据，需要通过【埋入平面数据】首先埋入数据。
1.8 【层高表】可以单个或批量修改【建筑面层】，然后程序自动完成【标高】和【层高】的修改。
二、板平法软件支持多种板配筋图的画法：平法板配筋图、传统板配筋图、整板拉通配筋图、仅画钢筋号配筋图等。
由模板图画板配筋图的步骤如下：2.1 【自动搜板】（1）打开一张模板图；（2）搜板；执行【自动搜板】命令，搜索出单个板块。
（3）点击【选择区域】命令，点取模板图；（4）点击【自动搜索】命令，程序自动搜索板边界，并为每块板编号；（5）选取边界形式，然后通过【修改板边】来修改边界形式；（6）可以通过【板删除】和【板删除（板厚设置为0）】来设置不需要配筋的板块；（7）修改完成后需要通过【退出】命令，搜索的板信息将自动保存，退出后才能进行下面的操作。
2.2 【埋入PM计算】2.3 【板荷载】（1）可以设置恒载（不包括板自重）、活载、板厚、高差，然后通过【设置荷载】更改单个板块的荷载。
（2）通过【特种荷载】设置单个板块的特种板块。
（3）对于没有【埋入PM计算】的板块，还可以通过工具条上的各荷载选项埋入荷载，即模板图插入了荷载值。
（4）操作完成后，点击【退出】命令，进入下一步操作。
2.4 【板设置】埋入数据之后可以进行板计算了，包括查表计算和有限元计算两种方法。
2.5 【板计算】程序进行板的内力计算和配筋计算，计算方法为【板设置】中设置的方法。
2.6 【修改计算结果】可以通过【修改计算结果】来查看计算的结果。
注意此时要选择【探索者计算数据】。
2.7 【自动单板配筋】2.8 通过【自动正筋】、【自动负筋】、【多跨负筋】可以手动进行配筋。
2.9 【初始设置】对钢筋标注形式进行定义。
2.10 【钢筋编辑】（1）【正筋拉通】选定的正筋拉通并编号，如果被拉通钢筋面积不同则取最大值。
（2）【正筋断开】命令，断开拉通的正筋，恢复原样。
（3）【负筋拉通】命令，选择需要拉通的负筋，负筋拉通并编号，如果被拉通的钢筋面积不同则取最大值。
（4）【板平法】中【板块编辑】的【调整图画】可以将调整板块是简化标注还是完全标注，通过此命令可以调整完全标注的板块。
选取板块号或者钢筋号就可以将完全标注转换到此处。
三、梁平法3.1 【数据自动画梁】该命令可以一次性生成全部标准层的配筋图。
（1）对几何相同，配筋相同的梁进行了编号归并，平面整洁美观；（2）全楼自动生成方式生成的施工图会增加用钢量，但是出图速度快，适用于紧急工程出图的情况。
注意：统一标准层只出一张配筋图。
【归并方式】强行归并：是指结果值取被归并组的最大值，即归并的构件在几何条件相同的情况下只按最大值进行配筋。
百分比归并：结果值按百分比的阶梯组进行划分，取组中最大值，组划分以最小值作为基数，逐级向上划分。
面积差归并：结果值按面积差作为阶梯组进行划分，取组中最大值，组划分以最小值作为基数，逐级向上划分。
加权归并：取加权平均值的百分比值作为面积差值来进行归并。
归并的结果节省用钢量；梁的编号比较少，图面比较简洁，一般选择此选项。
3.2 【编辑计算结构】通过该命令可以查看后台对应的计算数据，可以查看每个杆件的计算结果原值。
3.3 【校审】可以查看统一标准层的楼层间是如何归并的。
绿色的是PKPM计算数据。
【设置】中可以设置需要【检查】的选项，并可以查看各检查选项中对应的【规范条纹】。
3.4 【埋入计算标梁】在高层中一个标准层包含很多层，此时不宜全楼【数据自动画梁】，可以选取几个楼层出一张配筋图，但前提是指定层必须是梁布置相同的楼层。
用户可以通过查看计算书，分析数据，来指定将哪些层的计算结果埋入模板图中。
3.5 【梁设置】3.1和3.4中出的配筋图是与梁设置息息相关的，建议在出配筋图前首先进行梁设置。
【最大尺寸】指的是当图中两条梁线的宽度超过此值，则识别为无效梁线。
主要用于滤除用户绘制的梁线层，但与梁无关的线条。
【计算单位】读取SATWE计算结果原值在图中显示时采用的数值单位。
程序是根据SATWE计算结果反算进行计算选筋的。
用于选择规范规定的选项。
设置是否按照用户填写的裂缝限值、挠度限值反算梁的实际配筋设置【镜像归并】则对于对称的梁进行归并，并以反字作为标示；【进行配筋归并】是在实际配筋结束后，对相同的梁配筋再进行一次编号归并，简化图面【选用组合钢筋直径】，在梁的同一位置配筋允许多种直径组合，这样使得实际配筋更接近计算结果值。
【选筋方案】第二方案可以去除部分选多根小直径或选筋直径过大的问题。
此方案是作为第一方案的备选方案，当第一方案配筋不合适时，可以选用第二方案，方案的选择要视工程情况而定。
【第一方案】适用于框架，框剪结构，梁的跨度比较均匀的情况；【双筋梁考虑受压钢筋】，计算受压区高度时计算受压钢筋。
【导入】和【导出】功能，将设置好的梁设置保存。
3.6 【梁特性】（1）使用该命令可以很方便的实现联动修改梁的配筋，包括连续梁、组梁。
（2）【梁特性】还有校审的功能，例如超筋提示。
（3）通过梁特性修改组梁中某根梁的简标，可以达到修改某根梁的目的。
（4）通过梁特性修改组梁中的整标，可以联动修改整组梁的配筋。
3.7 【配筋归并】程序进行全图搜索，将配筋相同的梁归并。
3.8 【改筋工具条】3.9 快捷梁标注对于后期补画的梁线，可以对其进行快捷标注。
（1）首先补画没有计算数据的小梁，用TSSD中的【画直线梁】（次梁）命令，补画缺少的小梁。
（2）点击【梁平法】中的【快捷梁标注】命令，在弹出的对话框中选择梁的类型选取第1跨梁线（有多跨的话可以继续添加）、设置其他相关参数。
（3）设置参数完毕点击【确定】，程序自动对这根梁进行了标注。
3.10 平法拖动图标3.11 【加入说明】【梁平法】中的【图面整理】的【加入说明】可以将重复出现的标注在说明中统一说明。
3.12 【删除构件】图面上的标注可以通过【梁平法】中的【删除构件】这个命令来删除，但是并不删除后台数据。
3.13 【删除梁数据】【梁平法】中的【删除梁数据】这个命令只删除后台数据，并不删除标注。
3.14 【梁全部删除】【梁平法】中的【梁全部删除】这个命令将删除所有梁的标注和后台数据。
3.15 【梁复制】将梁的数据及配筋标注复制到新的梁线上。
（1）通过TSSD中的【画直线梁】命令，在图中画一条新的梁线；（2）通过TSSD中的【绘中轴线】命令来给新绘制的梁线添加轴线；（3）点击【梁平法】中的【梁复制】命令，选取被复制的梁线，然后点击新绘制的梁线。
（4）通过【编辑计算结果】可以查看后台数据，发现新绘制的梁与被复制的梁线的后台数据是相同的。
3.16 【修改支座】当某跨梁发生变化时，比如标高、配筋变化等，可以通过修改支座进行处理。
支座断开标示；连接标示，左右两跨相连接构成一跨梁；3.17 【附加钢筋】主次梁相交处，可由程序通过计算自动绘制附加箍筋和吊筋来增加承重力。
【梁平法】中【附加钢筋】对话框中第一项，选中则表示附加箍筋和梁箍筋直径相同，通过计算若附加箍筋不足以承受剪力时，自动补吊筋。
若勾选了第二个选项，则只绘制出吊筋。
3.18 【编号编辑】在一张梁平法图上有很多梁的编号。
若每层单独编号，则通过此方法可以达到统一修改不同楼层的目的。
3.19 【简繁转换】简标和繁标之间相互转换。
3.20 【梁简图】将已经绘制的梁平法图生成只带有梁编号的简图。
图上只带有梁编号和截面尺寸，并且带有后台数据。
注意：操作前需要将绘制的梁平法图另存一份。
3.21 【重新买入计算】梁平法图已经绘制完成，工程却重新进行计算了，如果重新画图工作量太大，程序提供的重新买入计算功能可以解决此问题。
该项功能设置在【校审】中。
（1）【计算目录】为重新计算后的目录；（2）程序显示“插入数据源与原图不同，是否进行数据更新”，选择【是】。
此时，旧版本的图匹配的新的数据。
（3）【设置】图形检查的选项，主要是【是否有计算结果】。
（4）【检查】【设置】中设置的需要检查的选项，并进行修改。
四、墙柱平法绘制墙柱平法施工图。
该菜单提供一步成图、分平面分构件绘制、图面编辑、校审、统计用钢量等多种功能。
在绘制墙柱平法施工图之前，先设置跟墙柱相关的参数。
4.1 【墙柱设置】【约束暗柱】设置与暗柱模数相关的参数；【暗柱设定】设置与暗柱画法相关的参数；指定用户搜索墙、柱、墙梁的图层；设置暗柱配筋的方式；【拉筋设置方式】、【Lc拉筋设置方式】设置拉筋、Lc拉筋的设置方式；【配筋选项】设置配筋相关的参数，对【暗柱配筋参数的设置】会影响到成图的结果；设置框柱的配筋参数；4.2 【搜索图面】可以一次性搜索出整个图面的暗柱。
（1）在搜索之前先要设置搜索参数，这些参数决定了生成暗柱的形式。
【最小净距】指阴影合并的最小间距；【纵筋间距】指纵筋配筋的间距；【抗震等级】、【烈度】；【约束构件】或者是【构造构件】，需要通过分析轴压比数据决定是按约束还是按构造配筋；（2）【埋入轴压比】给模板埋入轴压比数据，并通过分析轴压比数据来设定暗柱类型。
（3）设置【搜索方式】（4）【搜索暗柱】搜索完成，程序自动绘制暗柱的形式及尺寸；（5）对于相距比较近的暗柱，可以通过【连接暗柱/拆开暗柱】连接到一起，或者拆开；对于图面上有问题的暗柱，可以通过【删除构件】来删除暗柱，并可以通过【手工描边】来手工绘制暗柱。

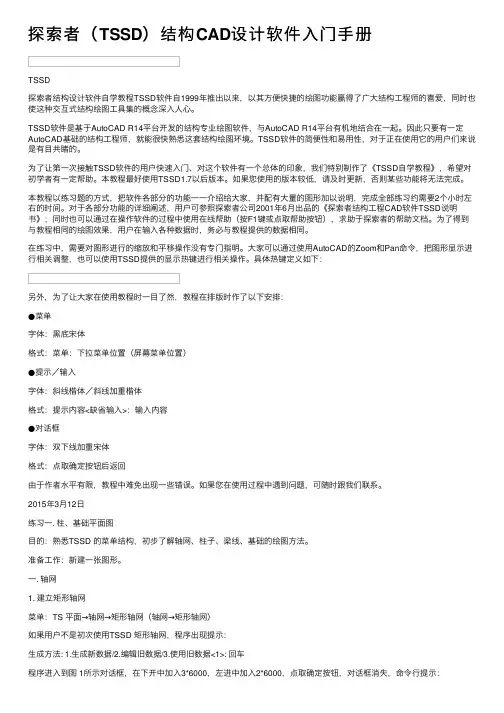

![（探索者）自学教程[1]](https://img.taocdn.com/s1/m/5efbcfcd77a20029bd64783e0912a21614797fc8.png)

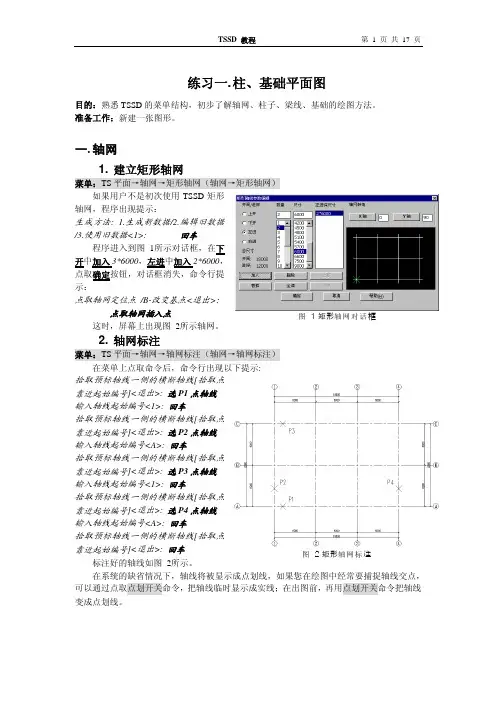

![[笔记]探索者使用技巧](https://img.taocdn.com/s1/m/82b41fff846a561252d380eb6294dd88d0d23dfb.png)
