练习一柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。

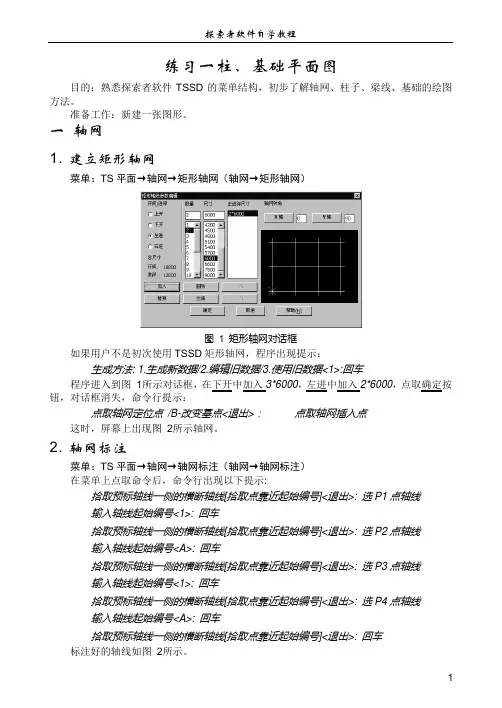

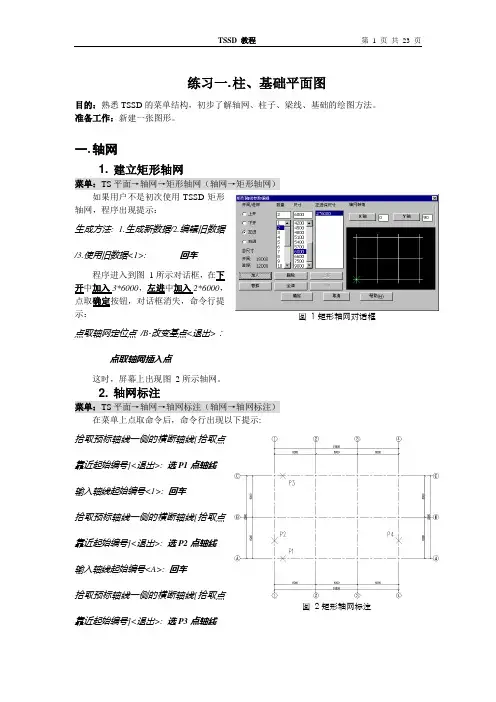

轴网1. 建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）图1矩形轴网对话框如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法：1.生成新数据/2.编辑旧数据/3•使用旧数据＜1＞:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：———点取轴网定位点/B-改变基点＜退出＞: 点取轴网插入点这时，屏幕上出现图2所示轴网。
2. 轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示：拾取预标轴线一侧的横断轴线［拾取点靠近起始编号］＜退出＞：选P1点轴线输入轴线起始编号＜1＞：回车拾取预标轴线一侧的横断轴线［拾取点靠近起始编号］＜退出＞：选P2点轴线输入轴线起始编号＜A＞:回车拾取预标轴线一侧的横断轴线［拾取点靠近起始编号］＜退出＞：选P3点轴线输入轴线起始编号＜1＞：回车拾取预标轴线一侧的横断轴线［拾取点靠近起始编号］＜退出＞：选P4点轴线输入轴线起始编号＜A＞:回车拾取预标轴线一侧的横断轴线［拾取点靠近起始编号］＜退出＞：回车标注好的轴线如图2所示。
12在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点, 可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴 线变成点划线。
二建立柱网 1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图取区域按钮，这时命令行上出现提示：图3方柱插入对话框点取柱插入区域第一角点 ＜退出 ＞: 图4中P1 点取柱插入区域第二角点 ＜退出 ＞：图4中P2生成如图4柱网。
3中的数据，然后点图2矩形轴网标注2. 柱集中标注菜单：TS平面→柱子→柱集中标注（柱子→柱集中标）在菜单上点取命令后，出现图5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：点取要标注的点：图4中P3点取文字位置V退出>: 图4中P43. 柱详图菜单：TS构件→矩形柱截面（柱子→矩形截面）1IK N工-------- ■ ----------φ) φΦP2图4方柱插入及标注图5柱集中标注对话框34首先利用AUtoCAD 中的EraSe 命令擦除图4中P5处的柱子，然后点取菜单。
在菜单 上点取命令后，出现图6所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OK 按钮，命令行岀现以下提示:请选择图形插入点：图4中P5至此，我们已经初步了解了TSSD 软件中轴网和柱子的功能，下面我们来进一步了解TSSD 中的梁线绘制功能。
三布置地梁 1. 轴线布梁菜单：TS 平面→梁→轴线布梁（梁平面→轴线布梁）在菜单上点取命令后，在屏幕的左上角出现双线绘制控制框，按图 制参数；同时命令行提示图8绘制地梁窗选轴线交点的第一角 ＜退出＞: 点P1 另一角/D-多边形 ＜退出 ＞: 点P2 窗选轴线交点的第一角 ＜退出＞： 点P3 另一角/D-多边形 ＜退出 ＞:点P47设定好梁线的绘 图6矩形柱截面对话框图7连续轴线布梁窗选轴线交点的第一角＜退出＞：点P1另一角/D-多边形＜退出＞: 点P5窗选轴线交点的第一角＜退出＞：点P6另一角/D-多边形＜退出＞: 点P4窗选轴线交点的第一角＜退出＞：回车绘制好的地梁见图8。
2. 梁柱取齐菜单：TS平面→梁→梁线偏移（梁平面→梁线偏移）我们可以通过使用梁线偏移命令，使绘制好的地梁与柱子的外边齐平。
我们先来看一F图9中修改最左侧梁的过程，点取菜单后，出现以下提示：选择要偏心的一根梁＜退出＞：选择对象：点P1另一角点：点P5选择对象：回车输入偏移距离［光标位置决定方向］/或点取对齐点＜退出＞:柱边的P7点（或将当前光标移动到梁线的左侧，然后输入125 —即梁的偏移距离）图9偏移地梁接下来，我们可以按照同样的方法，把其他上、下、右侧的地梁移动到和柱子齐平的位置上。
至此，地梁的布置工作已经完成，下面我们先进行基础的计算，然后再进行基础绘图。
四基础绘制1. 基础计算菜单：TS构件→构件计算→基础（基础→基础计算）5点取菜单后，出现图10对话框，填写好相应的数据后，点取基础计算按钮，进入到图11所示的基础计算结果对话框，继续点取绘图按钮，进行基础的详图绘制。
图10基础计算图11基础计算结果2. 基础平面详图首先出现的是图12所示的基础平面详图对话框，用户可以根据自己的实际需求再一次调整计算结果，然后点取益按钮，命令行出现提示：请选择图形插入点：图15中Pa从而完成基础平面详图的绘制。
这时，程序会自动进入到基础剖面详图的绘图中去。
673.基础剖面详图图13基础剖面详图基础剖面详图的对话框如图13所示，用户可以根据自己的实际需求再一次调整计算结果，然后点取 OK 按钮，命令行出现提示：请选择图形插入点：图15中Pb从而完成基础剖面详图的绘制。
接下来我们进行基础的平面布置。
4. 布基础平面菜单：TS 平面→布独立柱基础（基础→布柱独基）点取菜单后，出现图 14对话框。
输入相关数据后，点取单点插入按钮，命令行提示:请输入基础中心点 ＜退出＞: 图 15 P1 请输入基础中心点 ＜退出＞:回车 或点取区域插入按钮，命令行提示：请输入一角点V 退出＞： 图 15 Pm 请输入另一角V 退出＞：图 15 Pn 请输入一角点V 退出＞回车：图12基础平面详图⅛φ≡⅛≠≡SdgttfflTESJJs⅛ ∣J∙1 | ttffl _图14基础平面对话框再次执行布柱独基命令，将绘图开关中的尺寸项关闭，按照插入“P1点基础”相同的方法，插入其他P2~P0点的基础，从而完成其他不带尺寸标注的基础。
至此，平面上布置基础的工作已基本完成。
I ------------------------------------------------ SS---------------------------------------------- 二，・(b φφ⅛图15基础平面图五完善基础在我们的基础平面图上，基础还没有在地梁处断开。
现在，我们就利用TSSD提供的工具对这张图形进行完善：1.选层显示菜单：TS工具→其他工具→选层保留（其他工具→选层保留）点取菜单后，命令行出现下面提示：选择要保留显示图层上的实体<全部显示>:选基础和梁线这时，图形上只显示了梁线和基础，我们就可以很方便的对基础进行剪裁处理了。
⅛⅛⅛ Wl 11 _d ⅛rf⅛I^rl Jj _| 丄J SΛ⅛*F?**匸Zl创」上⅛*∣^~l -d J -J⅛HS⅛pi I ⅛W ∣ιoo I⅛≡H⅛F 良i∙P ⅛∏M I89图16基础剪裁2.基础剪裁菜单：TS 工具→实体工具→交点剪裁(实体工具→交点剪裁) 点取菜单后，命令行出现下面提示：＜选择要修剪的对象＞/投影(P)/边(E)/放弃(U):地梁间基础线再对所有的基础进行剪裁之后，我们再用选层保留功能，不选取任何实体而直接回车， 这时所有图层上的实体均会被显示出来。
至此，我们的柱、基础平面图就已经绘制完毕了，绘制好的图形可参照x:\TSSD14\Sample\exam1.dwg 。
如果您没能达到图中的绘制效果，请您在反复练习本课程提供的内容，或直接与我们公司取得联系。
我们希望通过本次练习，是您对TSSD 软件中轴网、柱子、梁线、基础的绘制工作有一个基本的了解。
在后续的几个练习中，我们将进一步深入了解 TSSD 的结构绘图方法。
练习二梁、板平面图目的：深化TSSD 的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2b.dwg 。
.绘制梁线1.绘制主梁菜单：TS 平面→梁→轴线布梁 通过上一个练习，我们已经对 有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
下面，我们来加一些次梁；为了方(梁平面→轴线布梁)TSSD 的梁线绘制命令已经绘制主梁。
点取菜单后，先按 错误！未找到引用源。
的绘制参数，同时命令行出现下面提示：窗选轴线交点的第一角 ＜退出＞: 另一角/D-多边形 ＜退出＞:填写好梁图17 图17 图18轴线布置主梁中P1点 中P2点图17梁线布置图便定位，我们首先添加两条辅助轴线。
102•辅助轴线点取菜单后，命令行出现下面提示：拾取参考轴线 ＜ 退出＞:图17中P3点输入新轴线的偏移距离V 退出＞： 3000回车 输入轴线编号 ＜无＞： 1/A 回车拾取参考轴线V 退出＞： 图17中P4点输入新轴线的偏移距离V 退出＞： 3000回车 输入轴线编号V 无＞： 1/B 回车拾取参考轴线V 退出＞：回车通过以上的操作，我们已经添加了 2条辅助轴线： 1/A 轴和1/B 轴。
3.绘制次梁菜单：TS 平面→梁→画直线梁（梁平面→画直线梁） 同时命令 点取菜单后，先按图19填写好梁的绘制参数， 行出现下面提示：点取梁线起点 ＜退出＞： 点取梁线终点 ＜退出＞： 点取梁线起点U-回退 ＜退出＞: 点取梁线终点 ＜退出＞:点取梁线起点U-回退 ＜退出＞:17 17 17 图 回车17 中 中 中 中 P6点 P7点P8点 现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
但柱子内还有 一些梁线穿过，我们可以通过交线处理命令来进行修正。
4. 交线处理菜单：TS 平面→梁→交线处理（梁平面→交线处理） 点取菜单后，命令行出现下面提示：用窗口选择要进行交线处理的区域： 窗口第一角 ＜退出 ＞： 图17中P1点 另一角 ＜退出 ＞：图17中P2点开始［交线处理］,共选择了梁［墙］线28根。
交线处理完毕！命令执行后，会把柱子里面的梁线全部清除。
菜单：TS 平面→轴网→添加轴线（轴网→添加轴线） 两条轴线形成的交点，来添加次梁线。
P5点 F 面，我们通过这⅝⅞IK ■©⑶一 ~| 兄寸 pso⅛≡) | [⅛⅛ V]Cancel图20梁集中标注图21梁剖面图这时，我们已经将图形左上角的楼板下沉了 12Qmm 。
下面，我们把该楼板的边缘梁线改成实线。
由于构成该楼板左右2侧的梁是主梁，因此我们在把梁线变实前，首先要利用AUtoCAD 的Break 命令，把这 2根主梁线在 P3、P4点断开。
平法報集中标往欢迎使用ΓΞ釦3333333 334 4-■■■■■■■■1 2 .3 4 5 6 7 Oo 9 1 2KLKLdKLmKL紅KL紅∣~0.1|如血巧ClCl軽筋國包20Cl上都诩弱Γ ffiδ∙ Γ加廉5. 梁集中标注菜单：TS 平面→梁→集中标注 点取菜单后，程序进入图 下面提示：（梁平面→梁集中标） 2Q 对话框。
