隧道洞口超前大管棚施工安全技术交底

图2-1 管棚引孔顶入法施工工艺流程图图3-1、导向墙、钢拱架、导向管施工图3.1.3、采用组合钢模板浇筑护拱C20 混凝土，模板采用钢管顶撑及对拉加固。

混凝土浇筑工艺采用一般混凝土施工工艺，现场及时振捣。

砼终凝2h 后，覆盖、洒水养护。

3.1.4、拱架、外模固定钢筋间采用纵向连接钢筋焊接成整体。

内、外模板分别采用铁线同型钢拱架拉牢固定，模板间以及模板同固定钢筋、拱架均需连接牢固。

堵头板安装时，将孔口管顶死堵头板用土工布封闭好，以便安装φ108 钢管及注浆。

3.1.5、护拱砼必须分层对称浇筑，两侧砼浇筑高差不得超过1m，以防止拱架侧移。

3.1.6、模板安装、加固前留好浇筑窗口，并在浇筑到位后，及时封闭。

3.1.7、护拱顶部1m 左右高度内的砼从拱顶向下浇灌，操作人员可在导向管上固定木板作为操作平台。

3.1.8、护拱砼强度达到5Mpa 后即可拆除支撑拱架及模板，护拱砼应养护不少于7d。

3.2、管棚施工3.2.1施工准备(1)对管棚施工所用原材料进行检测并满足设计及规范要求后才可进场使用。

(2)管棚施工前首先进行导向墙的复测工作，检查导向管的倾角和位置。

(3)根据地质情况进行注浆试验，确定注浆参数。

(4)测量定位，标示孔位，机械就位。

3.2.2钻孔(1)为了让管棚顺利顶进，钻孔直径比管孔直径稍大，现场采用φ130mm钻头。

(2)岩质较好的可以一次成孔。

若钻进时产生坍孔、卡钻时，需补注浆后再钻进。

(3)钻机开钻时，低速低压，待成孔10m后可根据地质情况逐渐调整钻速及风压，岩性好时刻加快钻速，岩石破碎时应减缓钻机速度。

(4)钻进过程中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过1°时，及时纠正。

(5)认真作好钻进过程的原始记录，及时对孔口岩屑进行地质判断、描述，作为洞身开挖时的地质预测预报参考资料，帮助确定洞身开挖方法的选择。

3.2.3清孔验孔(1)用钻机进行反复扫孔，清除浮渣，确保孔径不小于管棚套管外径、孔深在±50mm之间，防止堵孔。

超前大管棚首件安全技术交底超前大管棚首件安全技术交底单位工程XXX隧道工程交底时间年月日分部分项工程护拱大管棚接受班组及管理部门隧道工区技术交底：一、护拱施工方法保证洞口边、仰坡稳定，减少一次性开挖量过大，护拱基础设置在隧道大跨线处，测量放线后挖掘机开挖护拱基础，开挖完成后进行基坑清理及现浇砼。

护拱模型采用钢拱架支撑、组合模板。

导向管与护拱拱架固定，通过全站仪测定导向管位置，导向管与钢拱架焊接成整体。

拱墙砼一次整体浇筑成型。

洞口段管棚护拱里程方向长2m，厚度1m，拱内预埋φ140×4mm导向钢管，导向钢管与钢拱焊接。

钢拱间距0.8m，为准确控制管棚外插角控制在预定范围之内，导向管在与型钢钢架焊接时由测量组准确定位，以确保导向管外插角角度。

根据设计及现场地质勘察情况，洞口段围岩松散、整体性差，考虑到在此类地层中管棚成孔容易出现较大的下挠度，因此在开孔时需放大管棚外插角（控制在2°），以避免大管棚侵入洞身净空以内。

管棚外插角通过调整护拱拱架半径来实现。

二、超前长管棚施工管棚采用φ108热轧无缝钢管，钢管壁厚6mm，节长3m/6m，环向间距为0.4m，每环有51根，编号为奇数的第一节管采用3m钢管共26根，编号为偶数的第一节钢管采用6m 钢管共25根，以后每节均采用6m长钢管。

第一节3m长钢管一头扯内丝，丝扣长度15cm，一头做尖，第一节6m长钢管一头扯内丝，丝扣长度15cm，一头做尖，其余6m长钢管两头扯丝（一头内丝，一头外丝）丝扣长度15cm，以便连接接头钢管。

钢管注浆孔采用梅花型布置，孔径为φ12mm，孔距设置为200mm，排距200mm，尾部4m不设孔。

注浆材料为：0.5:1水泥浆液，注浆压力0.5-1MPa。

㈠、钻孔：采用潜孔钻钻孔并顶进，套管自行加工，采用丝扣连接。

超前管棚施工位置在洞口加强段，利用注浆机具向管内注入具有一定压力且有一定胶凝时间的浆液，对管棚周围的软弱、松散岩体进行固结，使土层或岩层的力学性质得以改善，形成一个整体棚架式的加固拱圈，从而起到超前支护作用。

单位工程名称金保岭隧道工程分部工程名称超前大管棚工程1、工程概况本隧道位于合益路，双线隧道，左道k1+342〜+834,右道k1+320〜+805.左道长 492m,右道长485m。

隧道最大埋深约45m。

设计为拱部150°范围内采用大管棚超前支护; 大管棚施工作业先施作导向墙，导向墙中安设孔口管，孔口管定位准确，再钻孔安设大管棚。

大管棚具体施工交底如下：2、施工参数（一）大管棚设计参数（详细参数及要求参考施-隧-606图）①导管规格：外径108mm，壁厚6mm热轧无缝钢管；②管距：环向间距30cm,每洞口环向共73根；③倾角：外插角2°〜5°为宜，可根据实际情况作调整；④注浆材料：1：1水泥砂浆，要求浆液强度等级不小于M10;⑤设置范围：拱部150°范围；⑥导管长度：32.5m。

（二）其它①导向架：钢筋混凝土套拱；②导向管：“127mm无缝钢管，壁厚6mm,每根L=2.0m,安装倾角为2°〜5°；管与管环向间距为30cm；③导向墙：截面尺寸0.5mX2m,纵向长度为2m,厚度为0.5m,C25混凝土浇注，导向墙基础需置于稳定基础或具有足够的承载力；导向墙基础需嵌入管棚作业平台不小于0.5m。

大管棚布置图单位工程名称I 金保岭隧道工程I分部工程名称I超前大管棚工程3、施工工艺流程前期准备（测量放线和场地平整）厂一管棚施工作.业平台或操作间I ___________卜二一钢筋加工砼生产I -------- N套拱（洞内时工作室）一_____________ 导向架 _________________________ 导向管 ____________I 钻机就位、钻孔大管棚加工I T___________ 顶进管棚 __________4r------------ X综合检查不合格I 合格—I补孔、下管］I 注浆注浆检查大管棚工艺流程图4、技术要求⑴施作护拱：①混凝土护拱作为长管棚的导向墙，在开挖廓线以外拱部150°范围内施作，断面尺寸为0.5X2.0m,护拱内按设计制作安装钢筋骨架并将导向管与骨架焊接定位后装模。

超前导管与管棚施工安全技术交底作为在建筑工程中常用的技术，超前导管与管棚施工技术能够帮助工人在保证施工质量的前提下提高施工效率。

在实际应用中，超前导管与管棚施工技术也提出了许多安全隐患。

因此，在进行超前导管与管棚施工之前，需要对相应的安全技术进行交底，以确保施工的安全和质量。

超前导管施工安全技术超前导管技术是一种通过预先安装导管，然后在导管内将混凝土泵送到桩身或墙体中的施工技术。

在进行超前导管施工时，需要注意以下安全措施：1. 确保导管质量超前导管是整个施工中最为重要的组成部分之一。

导管的材质、直径、长度等参数都需要严格按照设计要求进行选择，并进行质量检测。

在施工前，需要进行导管的拼装和试压，检查导管是否存在漏气或破损等情况。

2. 规范施工操作超前导管施工要求施工人员配合使用混凝土泵车，需要明确各自的职责。

在进行混凝土喷射时，需要根据设计图纸确定喷射的深度和方向，并考虑混凝土的坍落度和混凝土泵送压力等因素。

在喷射过程中，需要监测混凝土的流动情况，并及时调整混凝土泵送的流量和压力。

3. 确保施工环境安全超前导管施工需要选择平整、坚实的基础和坚固的支撑结构，以确保导管的安全稳定。

施工区域要做好封闭和警示工作，防止施工现场的陌生人员进入，避免发生意外事故。

管棚施工安全技术管棚施工技术是一种通过设立管棚将管道预制件制成组装好的管道系统的施工技术。

相比于传统的管道组装，管棚施工不仅可以减少现场施工时间，还可以提高管道的质量。

在进行管棚施工时，需要注意以下安全措施：1. 确保管道质量管道预制件的质量直接关系到施工的质量和管道的使用寿命，因此在进行预制件的制作和运输过程中需要严格控制质量。

对于预制件中需要进行焊接的部分，需要严格按照焊接标准进行操作。

2. 规范管道组装在进行管道的组装时，需要依据设计标准进行施工。

组装前需要确定各个预制件的位置和连接点，进行吊装和对齐。

在管道组装和连接的过程中需要注意防止管道断裂、漏气、水压爆管等意外事件的发生。

附：元宇宙（新兴概念、新型虚实相融的互联网应用和社会形态）元宇宙（Metaverse）是整合了多种新技术而产生的新型虚实相融的互联网应用和社会形态，通过利用科技手段进行链接与创造的，与现实世界映射与交互的虚拟世界，具备新型社会体系的数字生活空间。

元宇宙本质上是对现实世界的虚拟化、数字化过程，需要对内容生产、经济系统、用户体验以及实体世界内容等进行大量改造。

但元宇宙的发展是循序渐进的，是在共享的基础设施、标准及协议的支撑下，由众多工具、平台不断融合、进化而最终成形。

它基于扩展现实技术提供沉浸式体验，基于数字孪生技术生成现实世界的镜像，基于区块链技术搭建经济体系，将虚拟世界与现实世界在经济系统、社交系统、身份系统上密切融合，并且允许每个用户进行内容生产和世界编辑。

元宇宙一词诞生于1992年的科幻小说《雪崩》，小说描绘了一个庞大的虚拟现实世界，在这里，人们用数字化身来控制，并相互竞争以提高自己的地位，到现在看来，描述的还是超前的未来世界。

关于“元宇宙”，比较认可的思想源头是美国数学家和计算机专家弗诺·文奇教授，在其1981年出版的小说《真名实姓》中，创造性地构思了一个通过脑机接口进入并获得感官体验的虚拟世界。

2021年12月，入选《柯林斯词典》2021年度热词；12月6日，入选“2021年度十大网络用语”。

12月8日，入选《咬文嚼字》“2021年度十大流行语”。

所谓“元宇宙”，英文叫做Metaverse 是一个虚拟时空间的集合，由一系列的增强现实（AR），虚拟现实（VR）和互联网（Internet）所组成。

元宇宙不是真正的世界，而是一个虚拟的世界，元宇宙是未来的虚拟世界（现在还不存在）。

元宇宙是一个29年前就被提出的概念，但是随着近几年吸纳了日臻成熟的AI、游戏引擎、AR/VR、区块链等技术成果后，在A股市场上也获得了越来越多的关注（元宇宙概念股）。

不管是现在还是未来，元宇宙市场都有着极大的发展空间和市场前景。

管棚施工安全技术交底一、交底内容：1、管棚施工安全技术交底二、安全要求：（一）、钻机1.钻机基础应平整坚实，必要时应铺垫枕木或钢板。

2．作业时必须服从指挥，分工明确，协调配合。

3．钻机作业前应进行下列检查，确认安全。

①各部件完整，联结牢固、正确；②动力系统安全防护装置齐全；③电气系统接线可靠，仪表正常；④卷扬提升机构运转正常，制动可靠，钢丝绳符合规定；⑤钻架钢结构无裂纹损坏、严重锈蚀、开焊、变形。

4．钻机作业时，钻机旋转部件周围、吊索具下方不得有人。

5．大雨、风力六级以上（含六级）天气不得架设钻机及进行高处作业。

（二）、空压机1.固定式空气压缩机必须安装稳固。

移动式空气压缩机机组应置于平整坚实的地面，并挡掩牢固。

2.电动空气压缩机及启动器的外壳的保护接零必须完好。

3.机械运转时，操作人员应注意观察压力表，其压力不得超过规定值。

如发生异常情况必须立即停机检查。

4.贮气罐安全阀每半个月应作一次手动试验，安全阀必须灵敏有效。

5.使用压缩空气吹洗零件时，严禁风口对人。

（三）、高处作业1.悬空高处作业必须设有可靠的安全防护措施。

2.从事高处作业人员要定期体检，发现有不宜登高的病症，不得从事登高作业。

严禁酒后登高作业。

3.高处作业人员不得穿拖鞋或硬底鞋。

所需材料要事先准备齐全，工具应放在工具袋内。

4.高处作业所用的梯子不得缺档和垫高，同一梯子不得二人同时上下。

（四）、注浆机1.注浆作业人必须按要求配戴防护用品，不得直接接触浆液，防止浆液进入眼睛。

2.所有进入隧道工地的人员，必须按规定配带安全防护用品，不得随便进入长管棚作业区。

3.注浆机械要有保护零线。

4.保证注浆管有足够强度，注浆泵设备完好。

3.管道安装牢固。

4.设备防护装置齐全。

5.电动机绝缘良好。

6.注浆后的废液必须妥善处理，不能污染环境。

安全技术交底主要包括两个方面的内容：一是在施工方案的基础上按照施工的要求，对施工方案进行细化和补充；二是要将操作者的安全注意事项讲清楚，保证作业人员的人身安全。

施工技术交底项目名称：新建XXXXXX 合同号：施工单位监理单位工程名称编号技术交底名称洞口超前大管棚支护技术交底内容：一、设计参数XXX隧道全长12438米，起讫里程：D3K384+082～D3K396+520。

XXX隧道进口采用超前大管棚加固，管棚长20m，环向间距40cm（中至中），管棚采用Φ108无缝钢管加工，壁厚6mm，支护范围为拱部140°。

二、施工工艺及施工方法2.1 施工工艺洞口超前大管棚施工工艺流程见下图“洞口超前大管棚施工工艺流程图”。

超前大管棚施工工艺流程图2.2 施工方法2.2.1导向墙施工管棚施工前应施做导向墙，导向墙截面为1.0m×1.0m，采用大拱脚接地，导向墙内设2榀钢架，在钢架上焊接导向管。

⑴.工作平台开挖首先测量放样确定导向墙施工位置，开挖时由原地面自上而下开挖，开挖采用挖掘机开挖，人工用风镐配合，需要爆破时采取多打眼、少装药、弱爆破方式进行。

出渣采用挖掘机、装载机装渣，自卸汽车运输出渣。

⑵.钢架加工及安装在导向墙内设2榀I18工字钢架，间距0.5米。

首先对隧道中线及导向墙拱脚、内外拱顶进行精确测量放样定位，同时在仰坡开挖面标识出隧道中心线及内外拱顶位置，并根据设计图纸在仰坡面画出内外拱弧，做为导向墙立模的依据，在测量放线时应预留15cm的沉降量。

钢架在钢筋加工厂加工成型，加工完成后应在水泥地上试拼，钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。

钢架安装前应清除拱脚底虚渣及杂物，人工安装钢架，钢架各单元间通过连接板用螺栓连接牢固，连接板连接应密贴，螺帽应拧紧。

钢架安装尺寸允许偏差：横向和高程为±5cm，垂直度±2°。

榀钢架间纵向采用φ22钢筋连接，连接筋环向间距1.0m。

钢架落底需置于稳固的基础上，工字钢拱脚处设钢垫板，当拱脚处基础开挖超深时，需加设钢垫板或用砼回填，严禁回填虚渣。

⑶.导向管安装工字钢架安装完成后，进行导向管的安装。

隧道超前大管棚施工技术交底隧道洞口段为Ⅴ级围岩，超前支护采用Φ127无缝钢管大管棚。

在管棚施工前先行施工套拱，作为管棚施工的导向墙，套拱长度为2m，套拱内埋设4榀I20b工字钢作为套拱骨架，在工字钢上面按40cm环向间距布设51根2m长的Φ150孔口管，孔口管与工字钢焊接为整体，并采用Φ16钢筋固定孔口管，套拱在明洞外轮廓线以外施作，采用C25早强混凝土浇筑，套拱基础需置于基岩层上，若置于土层时，需采用M10浆砌片石换填。

套拱必须保持稳定，不偏移，不沉降，并采用临时支撑进行加固，确保管棚施工安全和孔口管就位准确。

孔口管的平面位置、倾角、外插角的准确度直接影响管棚的质量。

用全站仪在工字钢架上定出其平面位置；用水准尺配合坡度板设定孔口管的倾角；用前后差距法设定孔口管的外插角。

孔口管应牢固焊接在工字钢上，防止浇筑混凝土时产生位移。

孔口管与钢拱架安设完毕后，架设套拱模板，进行套拱C25混凝土浇筑，混凝土必须按试验室提供的配合比施工，在套拱混凝土达到70%强度后，在套拱导向管的引导下施工管棚。

隧道左右洞超前大管棚长度均为30m，由环向51根壁厚6mm的Φ127无缝钢管组成，环向间距40cm，钢管分节长度为3m、6m，钢管外插角为1°，钢管接头采用丝扣连接，丝扣长度不小于15cm，丝扣必须上满，钢管同一截面接头率不超过50%，相邻钢管接头必须错开，为使钢管接头错开，编号为奇数的第一节管采用3m钢管，编号为偶数的第一节钢管采用6m钢管，以后每节均采用6m长钢管。

管棚施工工艺详见图1管棚施工工艺框图在明洞开挖时预留核心土，作为钻机安装及施工的平台。

钻机平台用枕木在预留核心土上一次性搭设并加固可靠，防止施工时钻机移位，影响钻孔质量。

钻机安设时必须利用全站仪等测量仪器控制好钻机轴线与安装好的孔口管轴线平行一致。

为了便于安装管棚钢管，钻头直径采用Φ139 mm，岩质较好的可以一次成孔；若钻进时产生坍孔、卡钻，需补注浆后再钻进。

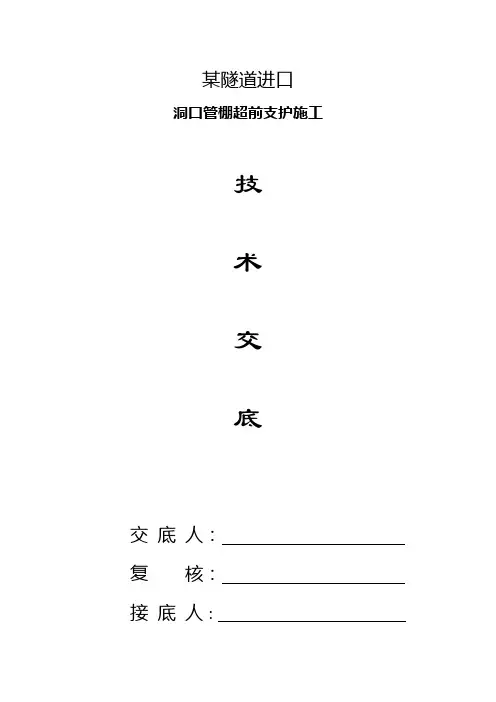

某隧道进口洞口管棚超前支护施工技术交底交底人：复核：接底人：交底日期：某隧道进口管棚超前支护施工技术交底1、施工原理由于隧道断面大，洞口处岩体风化十分严重，土体松散，所以洞口开挖面极易发生坍塌，施工进洞困难。
