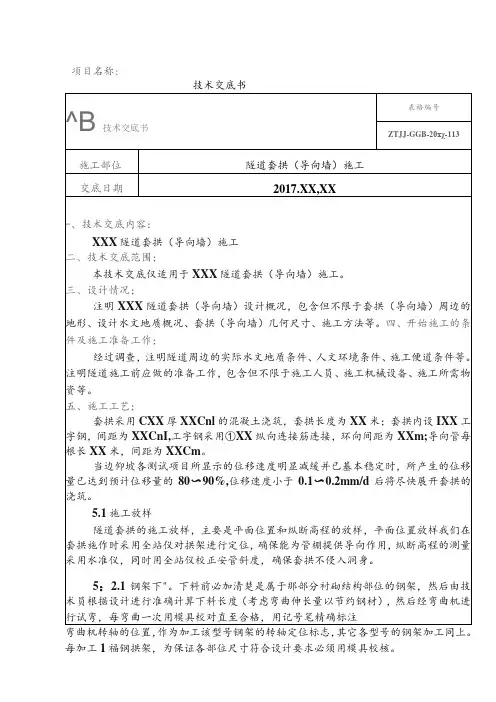

隧道导向墙施工技术交底

项目名称:弯曲机转轴的位置，作为加工该型号钢架的转轴定位标志，其它各型号的钢架加工同上。

每加工1福钢拱架，为保证各部位尺寸符合设计要求必须用模具校核。

5.2.2连接钢板焊接。

连接钢板焊接必须符合焊接工艺要求，焊缝必须饱满，无漏焊，无焊伤，并且保证钢拱架轴线垂直钢板中心线，这样才能保证构件连接成钢架后整体的密贴和稳固，并能保证钢架各构件段在同一个平面内。

5.2.3钢架的安装。

钢架安装在洞口进行。

安装前首先在测设定位需安装钢架基座处平放钢板或垫木，然后分段进行安装，连接螺栓必须拧紧。

为保证钢架稳定，套拱钢拱架一次性安装完成，用622连接筋焊接连成整体。

5.2.4钢架连接需注意的连接薄弱环节。

本隧道施工遵循新奥法施工原理施工，钢架连接存在上导坑拱部与下导坑边墙钢架之间二次连接，而不是一次连接成一个整体，因此存在连接上的薄弱环节，为此，各部位钢架的准确就位是保证连接质量的首要条件，要重点做好安装过程中的测量工作，这样才能保证各部位钢架的轴线在隧道的同一横断面内，才能保证各结合部位的连接质量。

5.2.5导向管均采用<1>108χ611111］热轧无缝钢管，导向管外插角1-3度，外侧与钢拱架搭接可靠，里侧施工放样采用钢筋加固支撑，导向管共设29根，每根长两米。

5.3模板安装5.3.1内模套拱采用挂模施工，钢拱架、纵向连接筋、导向管安装完成后，开始施作挂内模，模板依靠<:>22钢筋环向固定，模板完成后开始加固内模，支撑采用钢拱架和导管。

5.3.2外模待内模加固完成后，按设计60Clil厚安装外模，为保证混凝土的密实度，首次装模高度不应大于1m,待完成拱脚Im混凝土浇筑后,按照混凝土浇筑时间依次将模板安装。

5,4混凝土浇筑5：4.1我们将配备足够的混凝土自卸罐车，以此保持混凝土衬砌施工的连续性，定型钢模板表面做到平滑，接缝严密不漏浆。

模板在使用前涂刷由业主或监理工程师批准的脱模剂。

模板与支架的强度、刚度及稳定性能够安全地承受所浇筑杜的重力，侧压力及在施工中所产生的各项荷载。

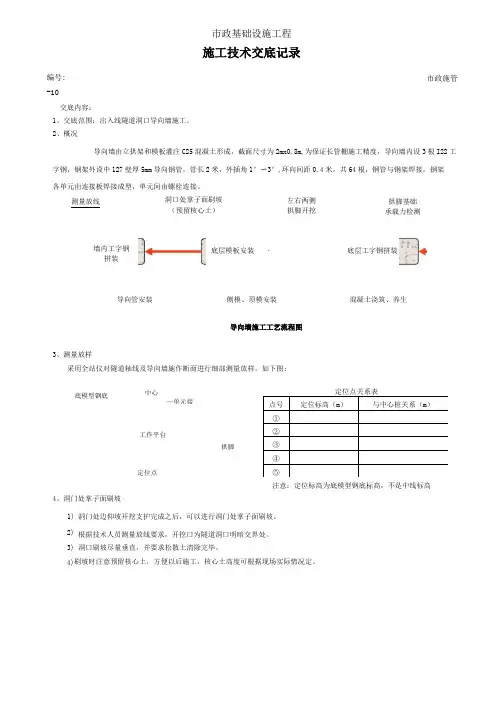

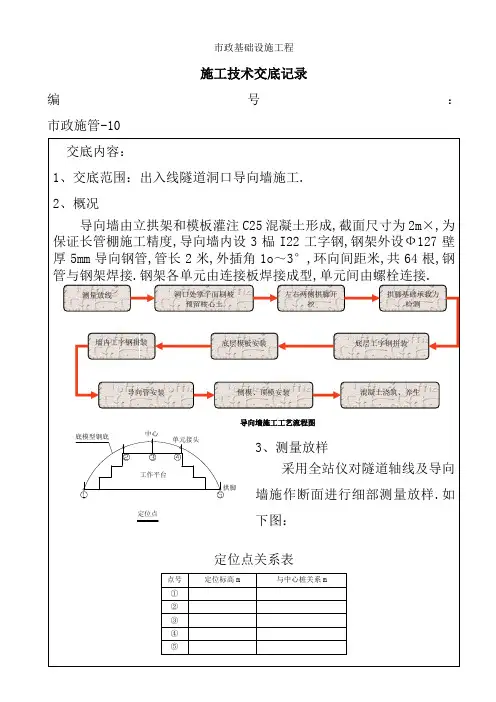

市政基础设施工程施工技术交底记录编号: -10交底内容：1、交底范围：出入线隧道洞口导向墙施工。

2、概况导向墙由立拱架和模板灌注C25混凝土形成，截面尺寸为2mx0.8m,为保证长管棚施工精度，导向墙内设3根I22工 字钢，钢架外设中127壁厚5mm 导向钢管，管长2米，外插角1°〜3°,环向间距0.4米，共64根，钢管与钢架焊接。

钢架 各单元由连接板焊接成型，单元间由螺栓连接。

导向墙施工工艺流程图3、测量放样采用全站仪对隧道轴线及导向墙施作断面进行细部测量放样。

如下图:4、洞门处掌子面刷坡洞门处边仰坡开挖支护完成之后，可以进行洞门处掌子面刷坡。

根据技术人员测量放线要求，开挖口为隧道洞口明暗交界处。

刷坡时注意预留核心土，方便以后施工，核心土高度可根据现场实际情况定。

市政施管 测量放线 洞口处掌子面刷坡 （预留核心土） 左右两侧 拱脚开挖 拱脚基础 承载力检测 导向管安装侧模、顶模安装 混凝土浇筑、养生底模型钢底 中心--单元接工作平台拱脚 定位点 点号定位标高（m ） 与中心桩关系（m ） ①② ③④⑤1) 2) 3) 洞口刷坡尽量垂直，并要求松散土清除完毕。

4)底层模板安装 ・ 墙内工字钢拼装 底层工字钢拼装注意：定位标高为底模型钢底标高，不是中线标高2）模板端头与仰坡面紧密相连，模板直接应连接紧密。

3）顶层模板安装过程中应注意预留浇筑孔道。

4）模板安装完成效果图如右侧13、混凝土浇筑及养护1）混凝土标号根据设计图纸要求进行控制。

2）混凝土浇筑过程中应注意左右两侧对称浇筑，左右高差一般不能超过1m。

3）浇筑到预留孔处时，及时对孔进行封堵。

4）浇筑过程要循序渐进，浇筑速度要进行严格控制，防止出现爆模等意外情况。

5）根据实际情况而定，拱脚两侧基础可以提前进行浇筑，也可以同步浇筑。

6）导向墙是外露的面子工程，在拆模过程中应把握好时机，保证混凝土不缺棱掉角。

7）拆模后发现有瑕疵的混凝土面要及时进行装修、修补。

市政基础设施工程施工技术交底记录编号：市政施管-10注意：定位标高为底模型钢底标高,不是中线标高4、洞门处掌子面刷坡1洞门处边仰坡开挖支护完成之后,可以进行洞门处掌子面刷坡.2根据技术人员测量放线要求,开挖口为隧道洞口明暗交界处.3洞口刷坡尽量垂直,并要求松散土清除完毕.4刷坡时注意预留核心土,方便以后施工,核心土高度可根据现场实际情况定.5、左右两侧拱脚开挖1按照放线要求,并根据导向墙尺寸,保证两侧拱脚基坑尺寸.2开挖过程中应对核心土进行修整,使核心土外轮廓基本为弧形,方便后期施工.3导向墙拱脚基础一般为扩大基础,并有承载力要求.6、拱脚基础承载力检测1根据图纸要求,对拱脚基础承载力进行检测.2对承载力不符合要求的进行处理.3根据实践经验,可采用几根20工字钢竖向打入土体,并对拱脚扩大基础进行加固等方法处理.7、底层工字钢拼装1底层工字钢采用型号I22的,管棚导拱内设3榀型钢钢架,钢架参照Ⅴ级加强围岩钢架进行加工,两层钢架间以R22纵向筋焊接连接,环向筋间距.2底层工字钢加工尺寸应根据洞口导向墙标高和预留沉降量等方面进行制作.8、底层模板安装1底模板采用5cm 的木模板.木模板均采用段模板.其长度不小于220cm,宽度为30cm.铺木板时要逐一用水平尺校验,确保高差不大于5cm,否则在底模钢轨上焊钢板调整.底模安装外侧铁丝箍实,并铺一层三合板保证外观质量.侧模安装要保证垂直,牢固,禁止出现松动,其内也要放三合板.2导向墙底模安装示意图和效果图如下：底模支撑 型钢木模焊钢板 调平9、墙内工字钢拼装1在底模钢架每隔2m 距离焊高33cm 的支架,具体尺寸见下图,支架材料为Φ22螺纹钢.最后定位预埋钢架I22工字钢.2墙内工字钢安装之前应进行试拼,安装完成后应检查其位置、和垂直度.焊接支架木模底模钢架预埋钢架 底部注：图中单位以cm计10、导向管安装1导向管采用Φ1275mm,2m长的热轧无缝钢管,布管的环向间距40cm,共64根.2布管的时候注意预留仰角,要做到仰角1-3度,钢管是用Φ16的钢筋焊接在工字钢上,钢筋长度80mm.预埋导向管效果图如下：11、侧模安装1侧模采用15mm竹胶板,根据现场情况裁剪出合适尺寸,保证导向墙厚度.2采用拉结钢筋进行加固,拉结钢筋端头直接锚在仰坡面之上.3侧模安装要求在同一竖直面之上.12、顶面模板安装1导向墙顶面模板同底模模板一样,采用5cm厚的木板.2模板端头与仰坡面紧密相连,模板直接应连接紧密.3顶层模板安装过程中应注意预留浇筑孔道.4模板安装完成效果图如右侧13、混凝土浇筑及养护1混凝土标号根据设计图纸要求进行控制.2混凝土浇筑过程中应注意左右两侧对称浇筑,左右高差一般不能超过1m.3浇筑到预留孔处时,及时对孔进行封堵.4浇筑过程要循序渐进,浇筑速度要进行严格控制,防止出现爆模等意外情况.5根据实际情况而定,拱脚两侧基础可以提前进行浇筑,也可以同步浇筑.6导向墙是外露的面子工程,在拆模过程中应把握好时机,保证混凝土不缺棱掉角.7拆模后发现有瑕疵的混凝土面要及时进行装修、修补.8混凝土养生按照要求及时进行覆盖养生,确保混凝土强度.14、导向墙施工质量检验要求1混凝土⑴砼拌和均匀,颜色一致,不得有离析、泌水现象.砼拌和物的塌落度,应在拌和地及浇注地分别检测.⑵混凝土强度：不小于设计强度.⑶混凝土厚度：不小于设计厚度.⑷表面平整度：2mm.2基底承载力：不小于300KPa.。

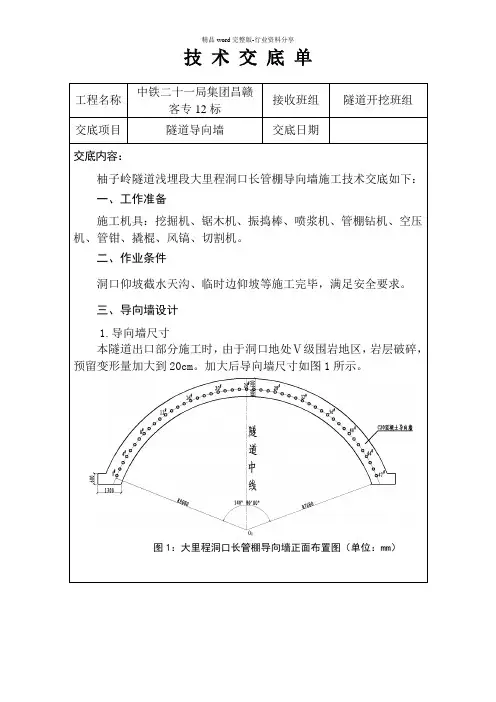

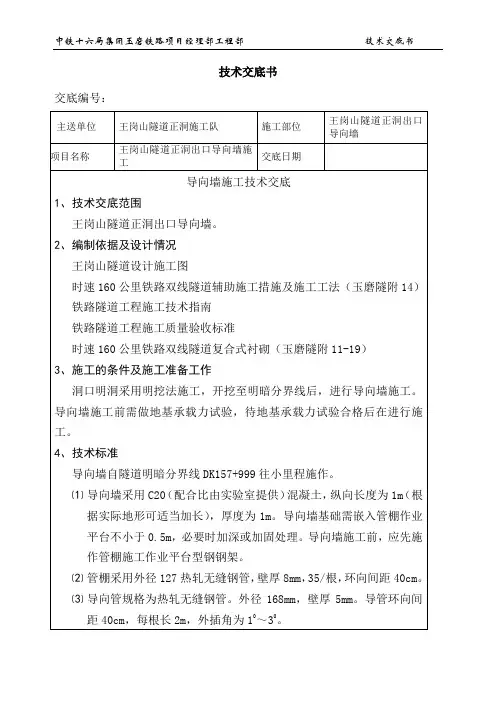

技术交底单工程名称中铁二十一局集团昌赣客专12标接收班组隧道开挖班组交底项目隧道导向墙交底日期交底内容：柚子岭隧道浅埋段大里程洞口长管棚导向墙施工技术交底如下：一、工作准备施工机具：挖掘机、锯木机、振捣棒、喷浆机、管棚钻机、空压机、管钳、撬棍、风镐、切割机。

二、作业条件洞口仰坡截水天沟、临时边仰坡等施工完毕，满足安全要求。

三、导向墙设计1.导向墙尺寸本隧道出口部分施工时，由于洞口地处Ⅴ级围岩地区，岩层破碎，预留变形量加大到20cm。

加大后导向墙尺寸如图1所示。

图1：大里程洞口长管棚导向墙正面布置图（单位：mm）2.导向墙采用C20混凝土，厚1m ，纵向长度为3m ，导向墙底部环向长度为19.74m ，导向墙内设2榀I18轻型工字钢架，每榀钢架间距为250cm ，钢架外缘安设Φ140mm 、长3m 的导向钢管，钢管与钢架焊接连接；钢架各单元由连接板焊接成型，单元间由螺栓连接。

接头处焊缝高度：腹板mm h f 9=，翼缘mm h f 12=。

详见图2、3。

3.长管棚① 钢管规格：热轧无缝钢管及钢花管，长度21m ，用每节长4~6m 热轧无缝钢管（Φ108，壁厚6mm ）以丝扣连接成型。

② 长管棚环向间距40cm(必要时可设为30cm)。

见图 3 图2 ：导向墙中心纵剖面示意图（单位mm ）图3 ：导向管、支撑钢架布置图(单位:mm)③ 钢花管上钻注浆孔，孔径10~16mm ，孔间距11cm ，梅花型布置，尾部留1.1m 不钻孔的止浆段。

④ 外插角度1°~3°，具体可根据实际情况做适当调整。

⑤ 钢管施工误差：径向≤20cm ，相邻钢管之间环向间距≤5cm 。

⑥ 注浆材料为水泥浆液。

⑦ 图1编号中，单号为钢花管，双号为钢管，施工时先打设钢花管并注浆，然后再打设钢管。

四、搭设模板1、施作导向墙需搭设厚5cm 的木模板，模板与模板之间应连接圆顺，模板由5榀I22b 轻型工字钢架支承，间距600mm,其底部基础为C20混凝土，施作钢架基础时，由于钢架基础施工侵占二次衬砌限界，所以钢架基础施作时，必须采取隔离措施，以便导向墙施工完毕后拆除。

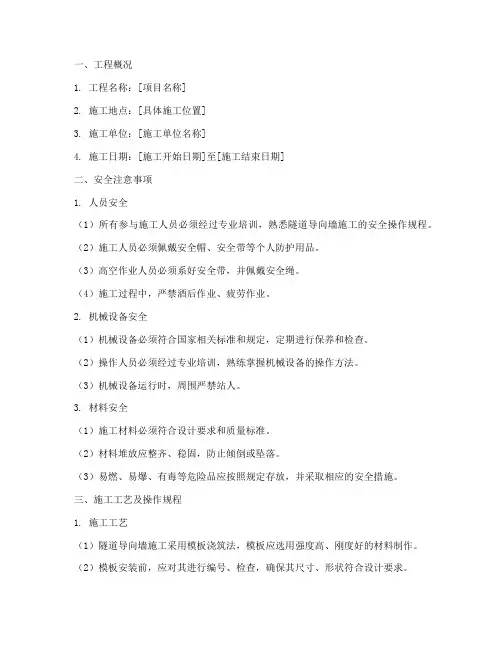

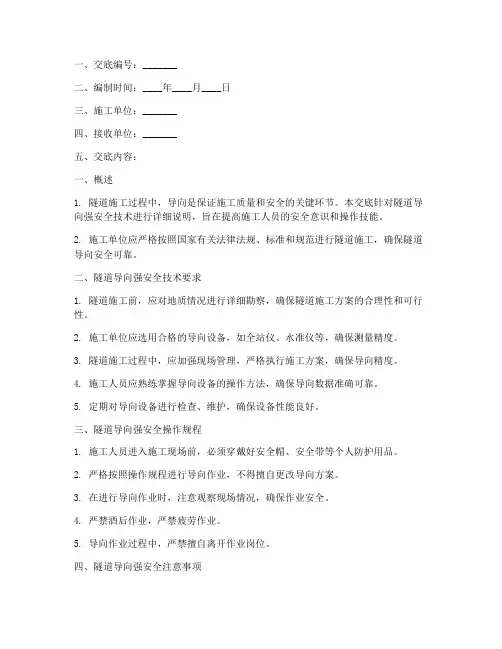

一、交底编号：_______二、编制时间：____年____月____日三、施工单位：_______四、接收单位：_______五、交底内容：一、概述1. 隧道施工过程中，导向是保证施工质量和安全的关键环节。

本交底针对隧道导向强安全技术进行详细说明，旨在提高施工人员的安全意识和操作技能。

2. 施工单位应严格按照国家有关法律法规、标准和规范进行隧道施工，确保隧道导向安全可靠。

二、隧道导向强安全技术要求1. 隧道施工前，应对地质情况进行详细勘察，确保隧道施工方案的合理性和可行性。

2. 施工单位应选用合格的导向设备，如全站仪、水准仪等，确保测量精度。

3. 隧道施工过程中，应加强现场管理，严格执行施工方案，确保导向精度。

4. 施工人员应熟练掌握导向设备的操作方法，确保导向数据准确可靠。

5. 定期对导向设备进行检查、维护，确保设备性能良好。

三、隧道导向强安全操作规程1. 施工人员进入施工现场前，必须穿戴好安全帽、安全带等个人防护用品。

2. 严格按照操作规程进行导向作业，不得擅自更改导向方案。

3. 在进行导向作业时，注意观察现场情况，确保作业安全。

4. 严禁酒后作业，严禁疲劳作业。

5. 导向作业过程中，严禁擅自离开作业岗位。

四、隧道导向强安全注意事项1. 隧道施工过程中，注意观察地质变化，如发现异常情况，应立即停止作业，并及时上报。

2. 导向作业过程中，注意观察导向设备运行情况，发现异常，应立即停止作业，排除故障。

3. 严禁在隧道内进行高空作业，如需进行高空作业，必须采取安全措施。

4. 隧道施工过程中，注意防范塌方、火灾、触电等安全事故。

5. 加强现场管理，确保施工人员遵守安全操作规程。

五、隧道导向强安全责任1. 施工单位负责隧道导向施工的全过程，确保隧道导向安全可靠。

2. 施工人员应严格遵守安全操作规程，确保自身和他人的安全。

3. 施工单位应定期对施工人员进行安全培训，提高安全意识。

4. 施工单位应设立专职安全员，负责现场安全管理。

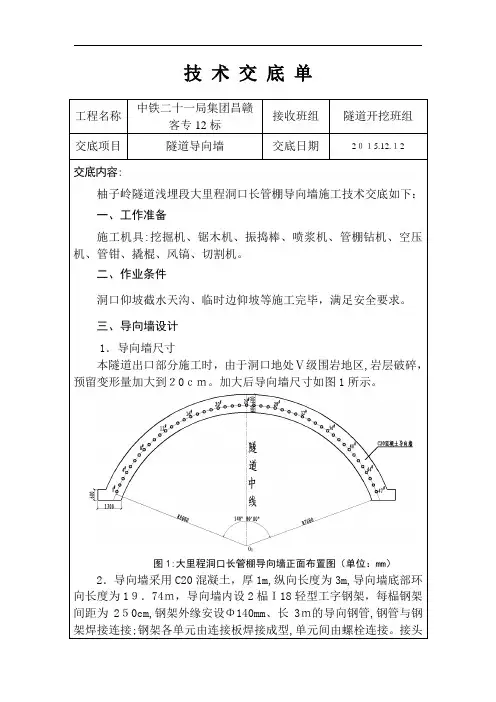

技术交底单工程名称中铁二十一局集团昌赣客专12标接收班组隧道开挖班组交底项目隧道导向墙交底日期2０１5.12.１2交底内容:柚子岭隧道浅埋段大里程洞口长管棚导向墙施工技术交底如下：一、工作准备施工机具:挖掘机、锯木机、振捣棒、喷浆机、管棚钻机、空压机、管钳、撬棍、风镐、切割机。

二、作业条件洞口仰坡截水天沟、临时边仰坡等施工完毕，满足安全要求。

三、导向墙设计1．导向墙尺寸本隧道出口部分施工时，由于洞口地处Ⅴ级围岩地区,岩层破碎，预留变形量加大到２0ｃｍ。

加大后导向墙尺寸如图1所示。

图1:大里程洞口长管棚导向墙正面布置图（单位：mm）2．导向墙采用C20混凝土，厚1m,纵向长度为3m,导向墙底部环向长度为1９．74ｍ，导向墙内设2榀Ｉ18轻型工字钢架，每榀钢架间距为2５0cm,钢架外缘安设Φ140mm、长3ｍ的导向钢管,钢管与钢架焊接连接;钢架各单元由连接板焊接成型,单元间由螺栓连接。

接头处焊缝高度:腹板mm h f 9=，翼缘mm h f 12=。

详见图2、3。

3.长管棚① 钢管规格：热轧无缝钢管及钢花管，长度２1m,用每节长4～６ｍ热轧无缝钢管(Φ108,壁厚6mm)以丝扣连接成型。

② 长管棚环向间距4０ｃm(必要时可设为30cm ）。

见图3 图2 ：导向墙中心纵剖面示意图（单位mm)图３ :导向管、支撑钢架布置图(单位:mm)③ 钢花管上钻注浆孔,孔径10～１6mm ，孔间距１1cm ，梅花型布置,尾部留1.1m 不钻孔的止浆段。

④ 外插角度1°~3°,具体可根据实际情况做适当调整。

⑤ 钢管施工误差：径向≤2０cm,相邻钢管之间环向间距≤5ｃｍ。

⑥ 注浆材料为水泥浆液。

⑦ 图1编号中,单号为钢花管，双号为钢管,施工时先打设钢花管并注浆,然后再打设钢管。

四、搭设模板１、施作导向墙需搭设厚5c ｍ的木模板,模板与模板之间应连接圆顺,模板由5榀I22b 轻型工字钢架支承,间距600ｍｍ，其底部基础。

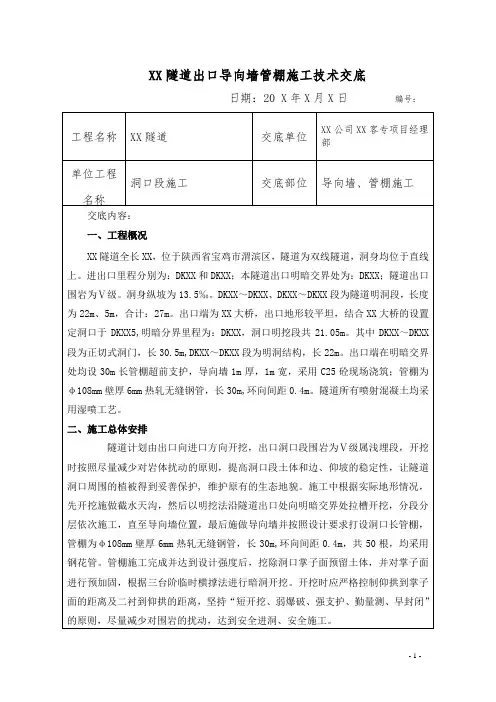

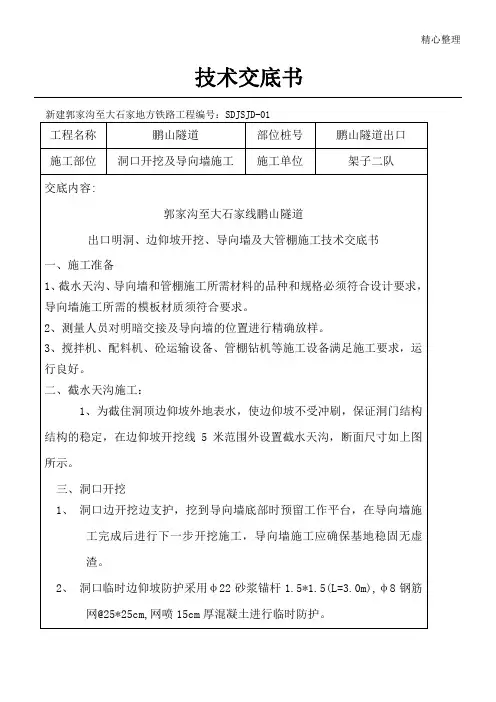

XX隧道出口导向墙管棚施工技术交底日期：20 X年X月X日编号：工程名称XX隧道交底单位XX公司XX客专项目经理部单位工程洞口段施工交底部位导向墙、管棚施工名称交底内容：一、工程概况XX隧道全长XX，位于陕西省宝鸡市渭滨区，隧道为双线隧道，洞身均位于直线上。

进出口里程分别为：DKXX和DKXX；本隧道出口明暗交界处为：DKXX；隧道出口围岩为Ⅴ级。

洞身纵坡为13.5‰。

DKXX～DKXX、DKXX～DKXX段为隧道明洞段，长度为22m、5m，合计：27m。

出口端为XX大桥，出口地形较平坦，结合XX大桥的设置定洞口于DKXX5,明暗分界里程为：DKXX，洞口明挖段共21.05m。

其中DKXX～DKXX 段为正切式洞门，长30.5m,DKXX～DKXX段为明洞结构，长22m。

出口端在明暗交界处均设30m长管棚超前支护，导向墙1m厚，1m宽，采用C25砼现场浇筑；管棚为φ108mm壁厚6mm热轧无缝钢管，长30m,环向间距0.4m。

隧道所有喷射混凝土均采用湿喷工艺。

二、施工总体安排隧道计划由出口向进口方向开挖，出口洞口段围岩为Ⅴ级属浅埋段，开挖时按照尽量减少对岩体扰动的原则，提高洞口段土体和边、仰坡的稳定性，让隧道洞口周围的植被得到妥善保护, 维护原有的生态地貌。

施工中根据实际地形情况，先开挖施做截水天沟，然后以明挖法沿隧道出口处向明暗交界处拉槽开挖，分段分层依次施工，直至导向墙位置，最后施做导向墙并按照设计要求打设洞口长管棚，管棚为φ108mm壁厚6mm热轧无缝钢管，长30m,环向间距0.4m，共50根，均采用钢花管。

管棚施工完成并达到设计强度后，挖除洞口掌子面预留土体，并对掌子面进行预加固，根据三台阶临时横撑法进行暗洞开挖。

开挖时应严格控制仰拱到掌子面的距离及二衬到仰拱的距离，坚持“短开挖、弱爆破、强支护、勤量测、早封闭”的原则，尽量减少对围岩的扰动，达到安全进洞、安全施工。

三、施工程序导向墙施工→钻孔打设长管棚→注浆并封孔→明暗交界洞口土体开挖。
